【公布】高通再挑战欧盟法院力图逆转巨额反垄断罚款；苹果折叠相机专利公布:涉及小外形相机系统；

来源:集微网发布时间:2023-03-14943浏览

1.【专利解密】贝斯特新材料声学增强材料及微扬声器结构方案；2.苹果折叠相机专利公布：涉及小外形相机系统；3.河北出台新政，加快推进集成电路设计等知识产权代理服务健康发展；4.迅捷兴：已获得毫米波雷达相关专利；5.高通再挑战欧盟法院力图逆转巨额反垄断罚款；

1.【专利解密】贝斯特新材料声学增强材料及微扬声器结构方案；【爱集微点评】贝斯特新材料提出的声学增强材料块及微扬声器结构方案，该方案采用由单层骨架材料构成的声学增强材料块的结构骨架，并将其填充在微型扬声器的腔体内，能够有效改善扬声器高频性能曲线的平坦度。集微网消息，随着手机终端设备的不断发展，用户对手机音频质量要求也越来越高。除了整体响度之外，用户对声音品质的要求也在逐步提升。微型扬声器的高频性能、其频带宽度、不平坦性，严重影响了用户对音乐品味及细节的体验。由于前声腔谐振及单元球顶共振的存在，导致扬声器的高频频响FR曲线往往不平坦及频带宽度。为了解决这一问题，多数采用添加前腔谐振腔的办法。但是这种方式，容易导致峰值（Q值）偏高，使高频FR的曲线达不到理想的状态。目前，改善微型扬声器高频性能不平坦，以及性能低的技术手段较为单一。例如：1、单纯通过前声腔及出声孔的结构尺寸进行改善，但是容易受限于产品的即定ID设计；2、应用相应音频算法，对高频进行修正，但容易造成音效“失真”，失去自然感；3、添加前腔谐振腔，或者在前腔谐振腔内添加滤波结构，不仅会增加模具成本，也会受到产品即定ID设计的限制。针对上述问题，贝斯特新材料在2021年1月28日申请了一项名为“声学增强材料块及其应用、微型扬声器及其应用”的发明专利（申请号：202110116598.0），申请人为镇江贝斯特新材料有限公司。根据该专利目前公开的相关资料，让我们一起来看看这项技术方案吧。

如上图，为该专利中公开的骨架材料交替层叠方式的示意图，该骨架材料由层状和瓦楞状的纤维纸、纤维布和纤维毡交替层叠构成。骨架材料的单位面积克重一般为10g/m2-100g/m2，化学纤维中的单根纤维的直径是2μm-40μm。在制备该声学增强材料块的过程中，先将纤维纸裁切为适合其要填充的扬声器腔体尺寸和形状，然后将聚丙烯酸酯悬浮液、CMC和MFI分子筛混合形成均匀浆液。利用该浆液完全浸渍经裁切的纤维纸，得到单层声学增强材料薄块。此外，也可以利用多个纤维纸交替层叠、得到多层结构骨架的声学增强材料块。声学增强材料块的结构骨架由层状和瓦楞状的玻璃纤维交替层叠构成，MFI分子筛等添加剂位于结构骨架的层间、以及渗透到结构骨架的内部。

如上图，为微型扬声器的结构示意图。该微型扬声器包括有上壳1、下壳2和扬声器单元4。上壳与下壳通过胶体粘合形成密封的内腔。外形上，上壳与下壳共同构成微型扬声器的矩形壳体，下壳为微型扬声器的底部壳体。在上壳的一个侧面设有出声孔7，其内部顶面设有三个竖直向下的限位凸起61。限位凸起位于出声孔的对侧和邻侧，其高度小于内腔高度，各个限位凸起之间的水平距离与扬声器单元的径向尺寸匹配。扬声器单元位于内腔中、其下部与下壳之间填充有泡棉，扬声器单元的顶部边缘通过胶体粘结固定于多个限位凸起之间。扬声器单元包括振动膜片41、与振动膜片固定连接的音圈组件及磁路系统，振动膜片位于扬声器单元的顶部、振动膜片的边缘固定于磁路系统上。振动膜片的边缘设有向外延伸的固定件，该固定件与限位凸起卡接固定。振动膜片、限位凸起与上壳的顶部壳体之间的空间形成前腔6、则内腔中的剩余空间为后腔5。位于前腔中心上方的上壳之中设有前腔谐振腔8，前腔谐振腔的一侧端口设有通气孔81，前腔谐振腔与前腔之间通过通气孔连通。前腔谐振腔中远离通气孔的一侧填充实声学增强材料块82，声学增强材料块的体积为前腔谐振腔体积的50％。

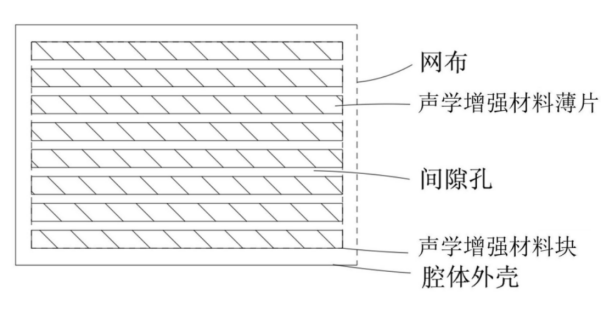

在该方案中，声学增强材料块的形状为贴合前腔谐振腔腔体外壳的形状，在前腔谐振腔中的具体填充状态如上图所示，前腔谐振腔的内部还可以设有贴合其腔体内壁的缓冲材料。此外，声学增强材料块也可以替换为颗粒形式的其他声学增强材料。此时，前腔谐振腔的通气孔还可以设有网布，用于间隔声学增强材料颗粒与前腔，同时避免声学增强材料颗粒从前腔谐振腔中脱落。由此可见，当声学增强材料块填充在微型扬声器的腔体中时，能够虚拟扩大微型扬声器腔体的声学体积，降低扬声器的谐振频率。同时，由于该声学增强材料块具有层状结构和较高的机械性能，且一般为块体，其在应用时具有较优的性能及可靠性，无需额外设置孔道，从而降低了落粉失效的风险。以上就是贝斯特新材料提出的声学增强材料块及微扬声器结构方案，该方案采用由单层骨架材料构成的声学增强材料块的结构骨架，并将其填充在微型扬声器的腔体内，能够有效改善扬声器高频性能曲线的平坦度。关于爱集微知识产权

“爱集微知识产权”由曾在华为、富士康、中芯国际等世界500强企业工作多年的知识产权专家、律师、专利代理人、商标代理人以及资深专利审查员组成，熟悉中欧美知识产权法律理论和实务。依托爱集微在ICT领域的长期积累，围绕半导体及其智能应用领域，在高价值专利培育、投融资知识产权尽职调查、上市知识产权辅导、竞争对手情报策略、专利风险预警和防控、专利价值评估和资产盘点、贯标和专利大赛辅导等业务上具有突出实力。在全球知识产权申请、挖掘布局、专利分析、诉讼、许可谈判、交易、运营、一站式托管服务、专利标准化、专利池建设等方面拥有丰富的经验。我们的愿景是成为“ICT领域卓越的知识产权战略合作伙伴”。（校对/赵月）

2.苹果折叠相机专利公布：涉及小外形相机系统；3月13日消息，天眼查App显示，苹果公司申请的“折叠相机”专利公布。

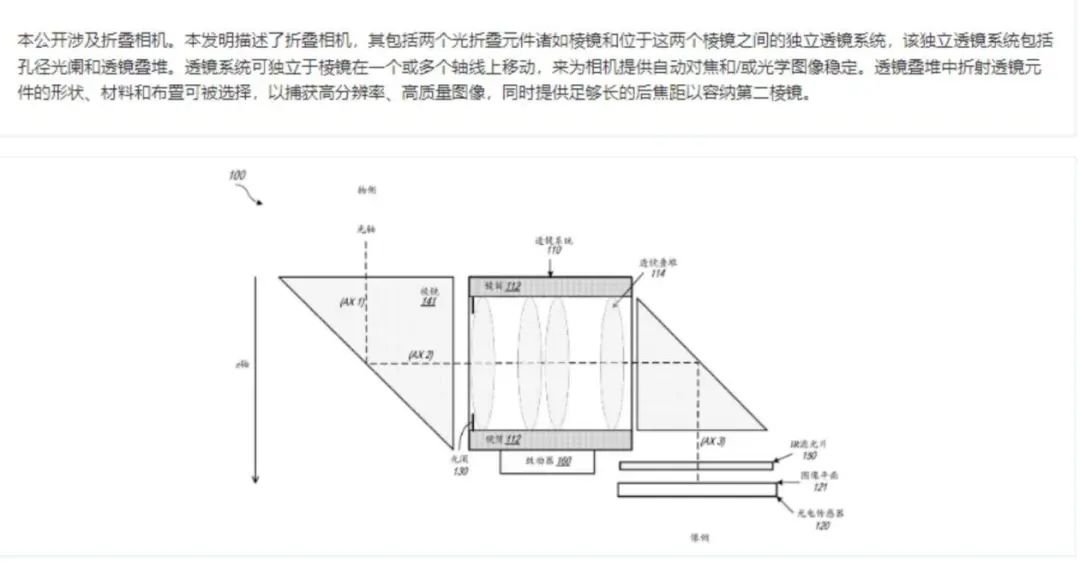

图源：天眼查摘要显示，该发明描述了折叠相机，涉及小外形相机系统和透镜系统。其包括两个光折叠元件诸如棱镜和其之间的独立透镜系统，该独立透镜系统包括孔径光阑和透镜叠堆。透镜系统可独立于棱镜在一个或多个轴线上移动，来为相机提供自动对焦及光学图像稳定。透镜叠堆中折射透镜元件的形状、材料和布置可被选择，以捕获高分辨率、高质量图像，同时提供足够长的后焦距以容纳第二棱镜。

3.河北出台新政，加快推进集成电路设计等知识产权代理服务健康发展；集微网消息，近日，河北省市场监督管理局等十五部门联合印发《加快推动知识产权服务业高质量发展若干措施》（以下简称《若干措施》），提出到2030年，河北省知识产权服务机构超过2000家，品牌机构达100家，执业专利代理师超过500人。建成一批知识产权服务业集聚区。《若干措施》提出推动知识产权服务业赋能产业升级、推动知识产权服务业支撑创新发展、推进知识产权服务业优化升级、提升知识产权代理服务质量等内容。推动知识产权服务业赋能产业升级引导知识产权服务业聚焦我省钢铁、装备、石化、食品、医药、信息智能、新能源、新材料等12大主导产业提供优质专业服务。鼓励知识产权服务资源向战略性新兴产业和特色优势产业集群汇聚，助力企业关键核心技术突破和核心环节专利申请、谋划制定国内外专利布局、商标注册，助推重点产业转型升级。推动知识产权服务业支撑创新发展助力大型企业关键核心技术协同攻关，形成高价值专利组合，加快国际化布局。面向专精特新中小企业创新发展需求，帮助企业开展高价值专利布局、商标品牌培育、版权成果转化、知识产权风险防范等，增强企业市场竞争力。推进知识产权服务业优化升级鼓励和引导知识产权服务机构逐步拓展服务范围、完善服务模式，利用大数据、云计算、人工智能、区块链等新兴技术，开展特色化、专业化服务，向价值链中高端攀升，持续提升专业服务质量，形成涵盖专利、商标、版权、地理标志、集成电路布图设计等各类知识产权的多元化综合服务格局，打造形成知识产权高端服务业新高地，支撑知识产权制度高效运行。提升知识产权代理服务质量强化知识产权服务机构自身建设，完善工作制度和工作流程，加强质量监控，加强职业操守教育和业务培训，提升从业人员专利挖掘、申请文件撰写等专业素养。加快推进版权、地理标志、植物新品种、集成电路设计等知识产权代理服务健康有序发展。（校对／刘沁宇）

4.迅捷兴：已获得毫米波雷达相关专利；集微网消息，近日，有投资者在投资者互动平台提问：请问公司有没有毫米波雷达相关的产品或技术储备?迅捷兴(688655.SH)3月13日在投资者互动平台表示，毫米波雷达技术是公司技术储备研发项目之一，并已获得相关专利，具体核心技术与研发进展可查看公司定期报告等。截至发稿，迅捷兴市值为18.21亿元，股价为13.65元/股，较前一日收盘价下跌2.99%。

5.高通再挑战欧盟法院力图逆转巨额反垄断罚款；

美国芯片制造商高通周一 (13 日) 重返欧洲第二高等法院，寻求推翻 2.42 亿欧元的欧盟反垄断罚款。一年前，高通说服同一法院取消另一起反垄断案件更大的罚款。

欧盟委员会在 2019 年对高通处以罚款，原因是其在 2009 年至 2011 年期间以低于成本的价格出售其芯片组，这种做法被称为掠夺性定价，以阻碍英国手机软件制造商 Icera；后者已成为英伟达公司的部门。

该公司去年取得重大胜利，因为它说服普通法院取消另一起案件中 9.97 亿欧元的欧盟反垄断罚款；该处分主要是针对涉及向苹果付款以在其所有 iPhone 和 iPad 中仅能使用其芯片以阻止竞争对手，例如英特尔。

高通律师拉脱 (Miguel Rato) 在为期三天的听证会的第一天，批评了委员会对该公司的调查，“这是委员会针对高通的第二起诉讼。第一起是被法院否决的排他性决定。”

他表示，案件中点名的 3G 频宽芯片组仅占一般移动通讯系统 (UMTS) 市场的 0.7%，因此高通不可能将竞争对手排除在芯片组市场之外。

他说，“难道高通应该对每个芯片组和每季收取多少价格才能通过价格成本测试？”

委员会律师卡维迪斯 (Carlos Urraca Caviedes) 在法庭上表示，高通的行动显示它决心在竞争对手构成竞争威胁之前将其淘汰，“Icera 即将在市场站稳脚跟，这对未来的成长具有重要的战略意义。高通担心如果不采取行动，Icera 将成长壮大并成为一个强大的竞争对手。”

法庭将在未来几个月作出裁决。钜亨网
