工程师说 | 针对8位MCU市场进行优化的小引脚MCU

近年来，越来越多的8位MCU用户意识到，其内置振荡器不够准确，可用的I/O端口数量不够多。此外，越来越多的用户希望降低整个系统的BOM成本，而不是MCU本身的价格，并减少组件数量，以便开发尺寸更小产品。RL78/G15 MCU是RL78系列中的一款新发布产品，旨在解决这些问题。

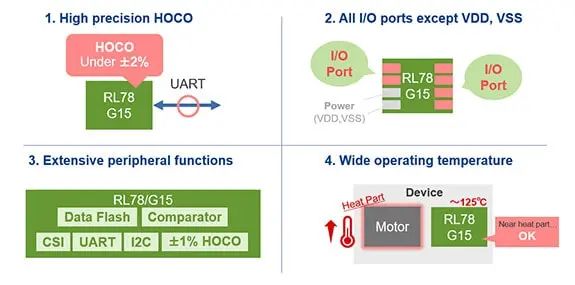

RL78/G15 MCU的4个特性可解决众多8位MCU用户目前面临的问题

RL78/G15是一款通用微控制器，工作频率为16MHz，针对8位MCU应用进行了优化，适用于工业、消费类、传感器控制、照明和逆变器等各种应用。

1. RL78/G15 MCU的主要特性

RL78/G15采用高速片上振荡器（HOCO），在-40至85°C的整个温度/电压范围内，准确性达到±2%或更高，从而实现±1%的精度。使用UART时，发射器和接收器设备的总时钟频率误差必须在5%内，以便建立通信。RL78/G15配备精度为±2%或更低的高精度HOCO，因此无需调整，也无需外部振荡器，从而降低总体BOM成本。

2. 几乎所有引脚均可用作I/O端口

您之前是否遇到过这样的情况，选择了一款小引脚MCU，却发现它缺少可用的I/O端口，使用起来非常不方便？在RL78/G15封装系列中，除电源/GND引脚以外的所有其他引脚均可用作I/O端口。而且，RL78/G15与现有的RL78产品（RL78/G10——10引脚、16引脚；RL78/G12——20引脚）引脚高度兼容，因而很容易替换现有的RL78产品。此外，RL78/G15具有低引脚数，采用小尺寸封装（8引脚至20引脚，3mm×3mm），有助于构建小型设备。

3. 广泛的外设功能可降低设备成本

RL78/G15具有嵌入式复位功能、比较器和数据闪存，减少了这些外部组件需求。而且也无需用于UART的外部振荡器，消除了此类外部组件需求，有助于降低总体设备成本。此外，还实现了调试和自编程功能，使产品更易于使用。

4. 宽工作温度范围可简化散热设计

提供3个产品等级，以便支持不同的应用。（A版本：-40°C至85°C，G版本：-40°C至105°C，M版本：-40°C至125°C）。最高工作温度为125°C，有助于轻松实现散热设计，从而可以将MCU安装在近年来尺寸不断缩小的物联网设备中，或者将MCU安置在电机、灯等发热组件附近。

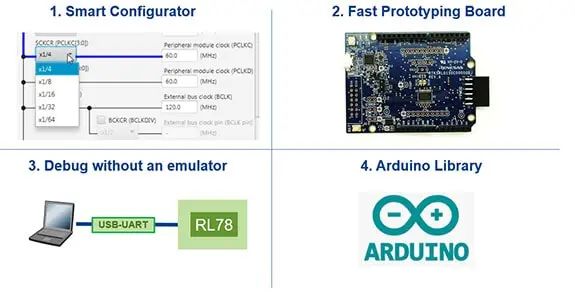

易于使用的开发工具

1. 简单的初始设置，智能配置器

支持智能配置器，这是一款GUI工具，能够自动轻松生成初始配置程序。智能配置器经过验证，瑞萨电子的许多MCU均支持该工具，因此能够针对您的应用快速开发智能软件。

2. 可立即使用的评估板

快速原型开发板配备Arduino Uno和Pmod™ Type6A接口，允许访问RL78/G15的所有引脚，并且仅通过USB线缆即可进行调试和编程。对于希望轻松评估RL78/G15 MCU的用户，建议选择使用该评估板。

3. 无需仿真器的调试环境

利用低成本USB-UART转换IC，无需使用仿真器即可对RL78/G15进行调试和编程。

4. Arduino库

提供在快速原型开发板上运行的Arduino库。用户不仅能够利用RL78的特性优势，还能够借助大量的Arduino资源，支持您尽快实现创意。

通过各种开发工具，RL78/G15能够解决8位MCU用户面临的现有问题，更多内容，请点击文末阅读原文访问查看RL78/G15产品详情页与采购、技术支持。
