-----充电头网拆解报告第2476篇-----
前言
来酷科技推出了一款支持4K分辨率的扩展坞，这款扩展坞支持两台主机连接，支持PD供电，4K60Hz视频，具备USB接口，3.5mm音频接口和千兆网口，还支持高速读卡器功能。支持USB-C接口的手机，笔记本，平板电脑都可使用。并且还具备固态硬盘盒功能，可以使用淘汰下来的SATA M2固态硬盘，作为存储扩充。扩展坞支持扩展模式和镜像模式，支持两台电脑连接，支持扩展模式和镜像模式，并支持100W快充输出，可以为连接的笔记本电脑供电。下面充电头网就带来这款扩展坞的拆解，一起看看里面的方案和设计。此前充电头网已经对这款扩展坞做了详细评测，此外还拆解过联想thinkplus USB-C四合一便携扩展器、联想thinkplus三合一便携扩展器、联想USB-C迷你集线器，欢迎查阅。
来酷4K桌面立式扩展坞开箱
包装盒顶面印有Lecoo品牌以及扩展坞外观简图。
底部印有产品型号LKC1314H以及规格，太空灰配色，适用于电脑、智能手机、平板等设备与鼠标、键盘、U盘、电视、投影仪、SSD存储功能、C口等设备连接，制造商为来酷科技有限公司。

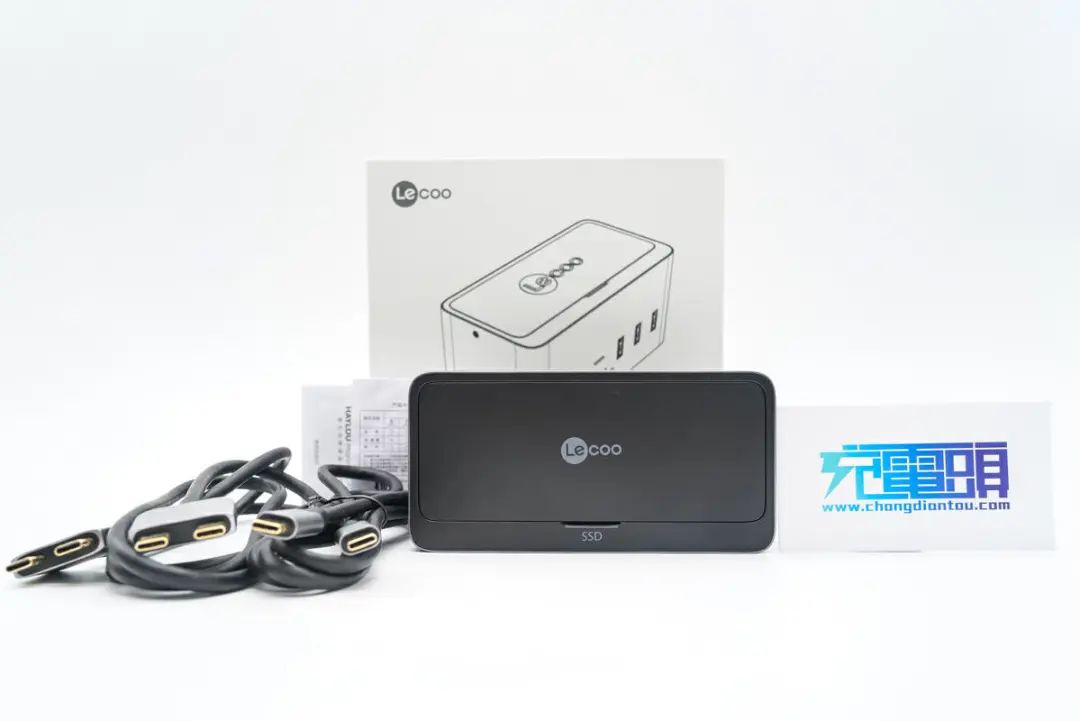

取出包装盒内所有物品，除拓展器外，另附赠说明书、保修卡手册以及一条双头USB-C线、一条单头USB-C线。

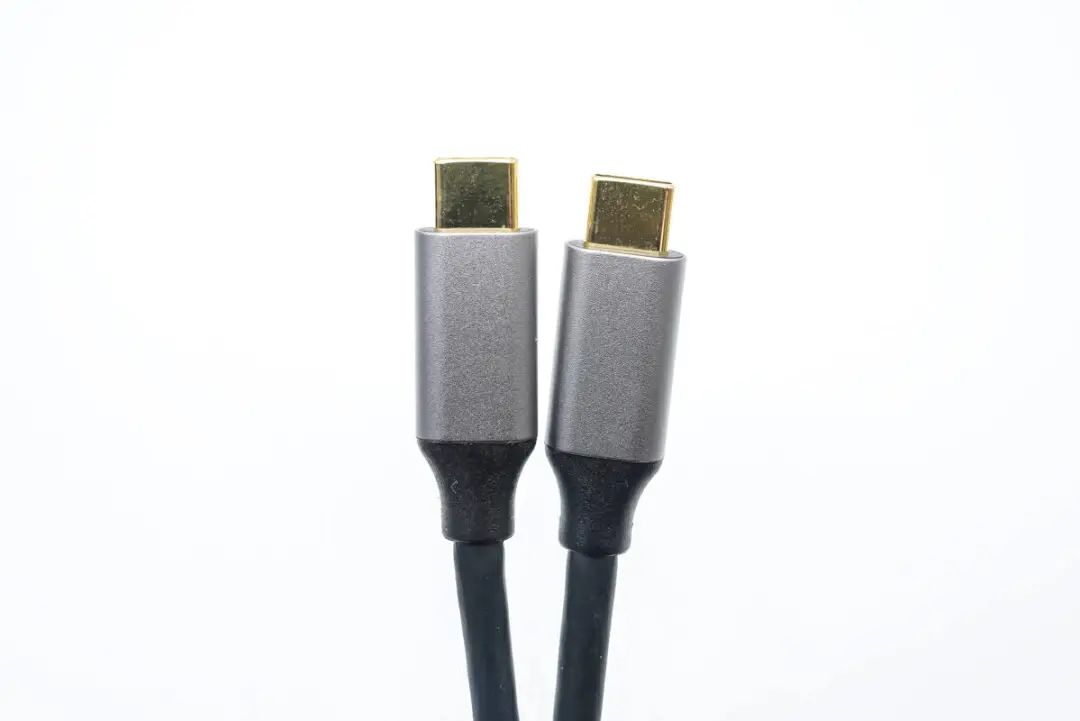

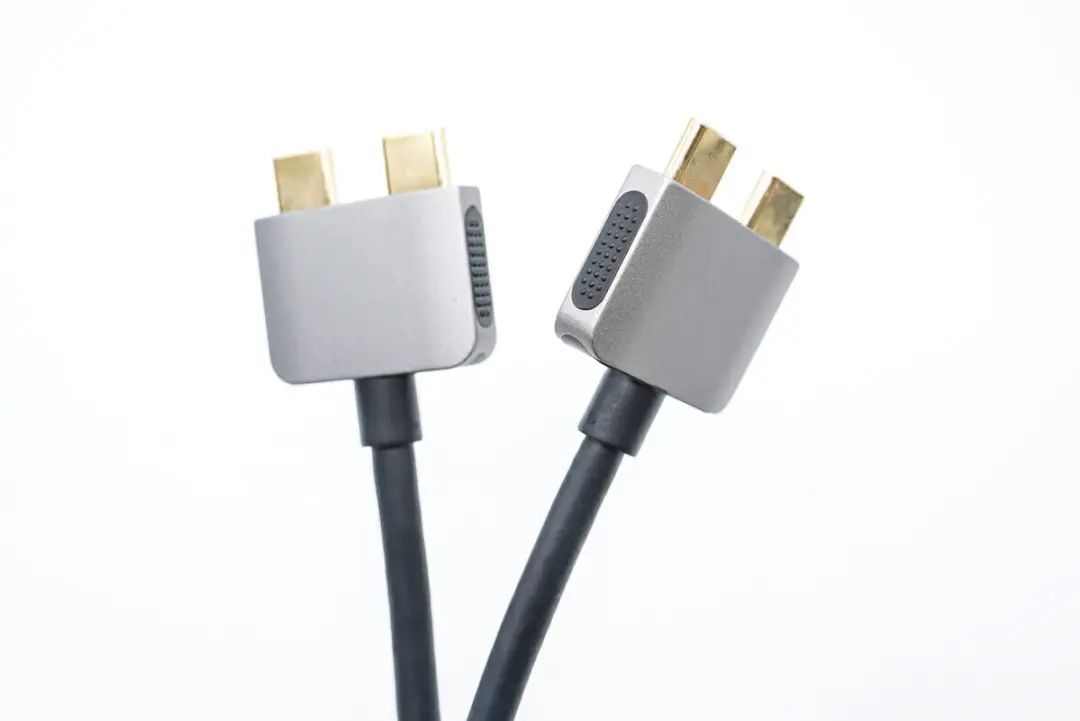

附赠双头USB-C线子端外壳采用表面镀银设计，凸显质感；USB-C端子采用镀金工艺，外壳整体与线身一体注塑成型，衔接处无毛刺。

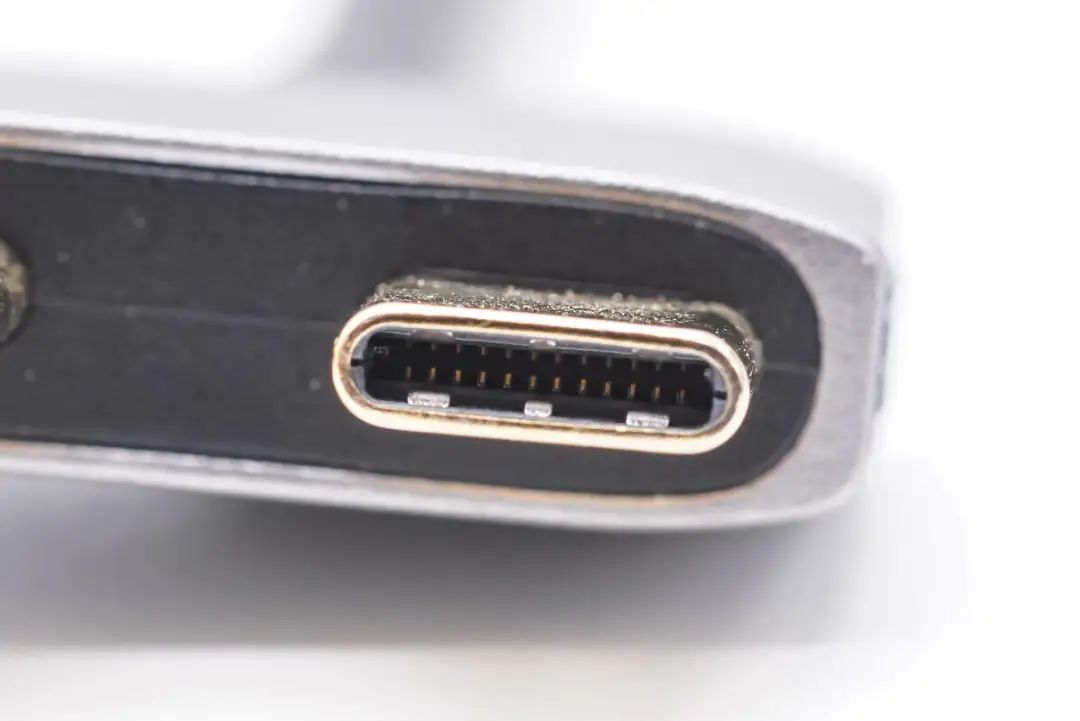

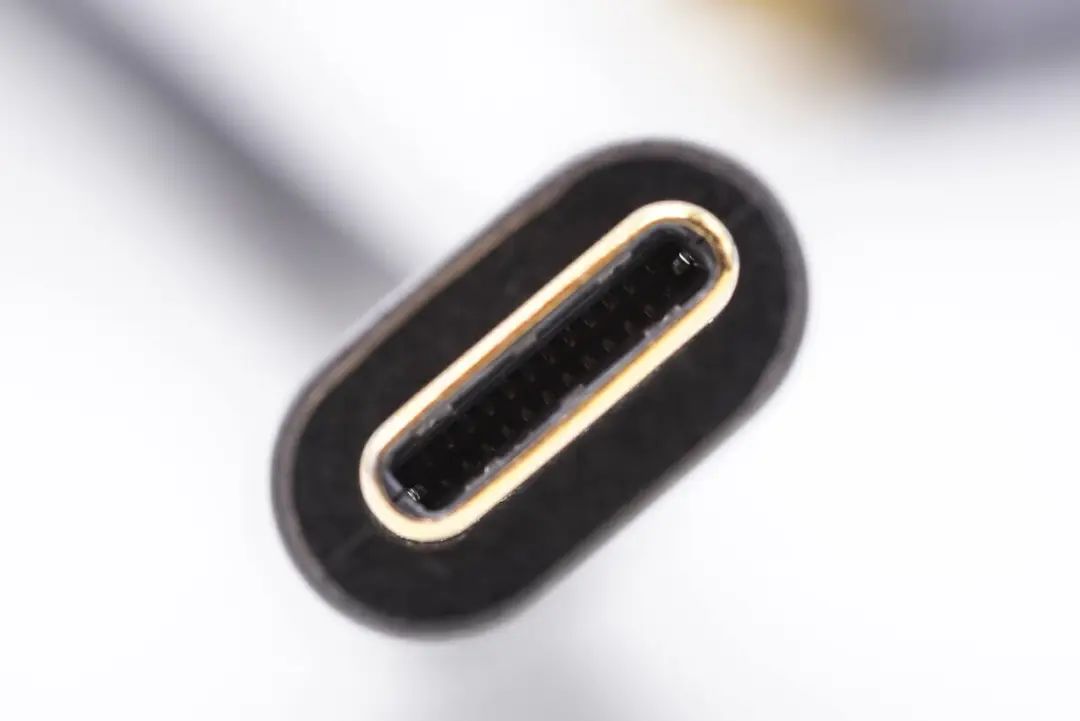

USB-C端口内部采用24针满 PIN 脚设计，连接主设备后可实现更多功能。
单头USB-C线外观设计与双头相同。
USB-C端口内部同样采用24针满 PIN 脚设计；其次两根线材长度均为1米左右，可满足桌面连接长度需求。
拓展坞采用铝合金材质一体式外壳设计，表面阳极氧化工艺处理，触感冷冽；边缘圆润过渡，但顶部与底部的方正边框略微硌手。

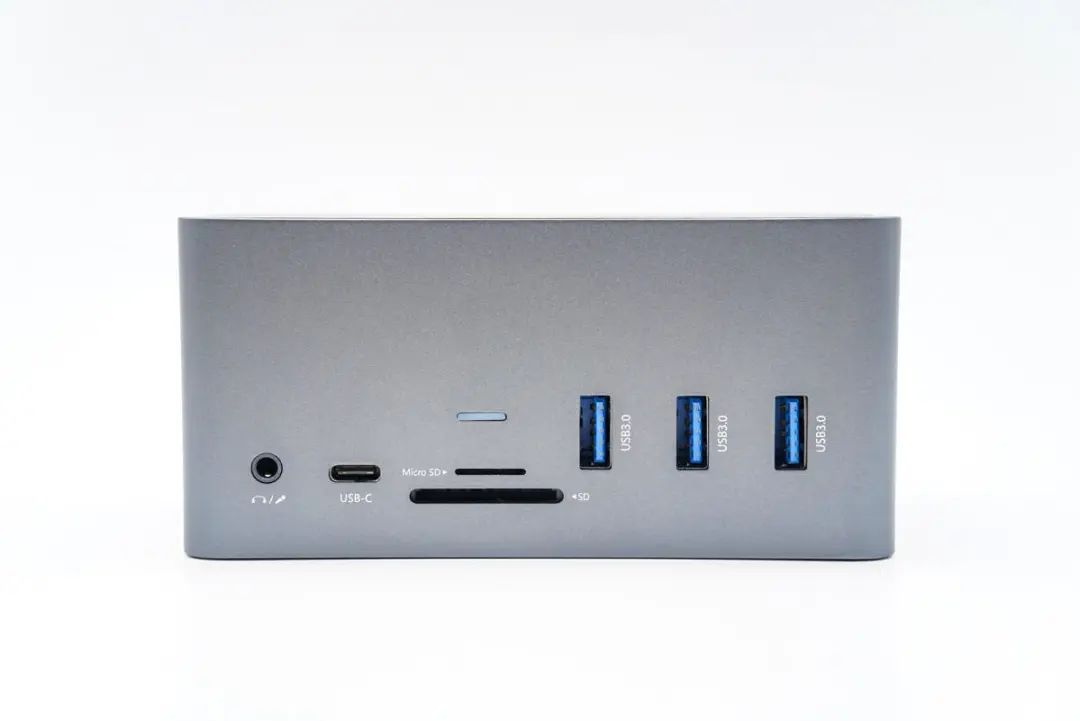

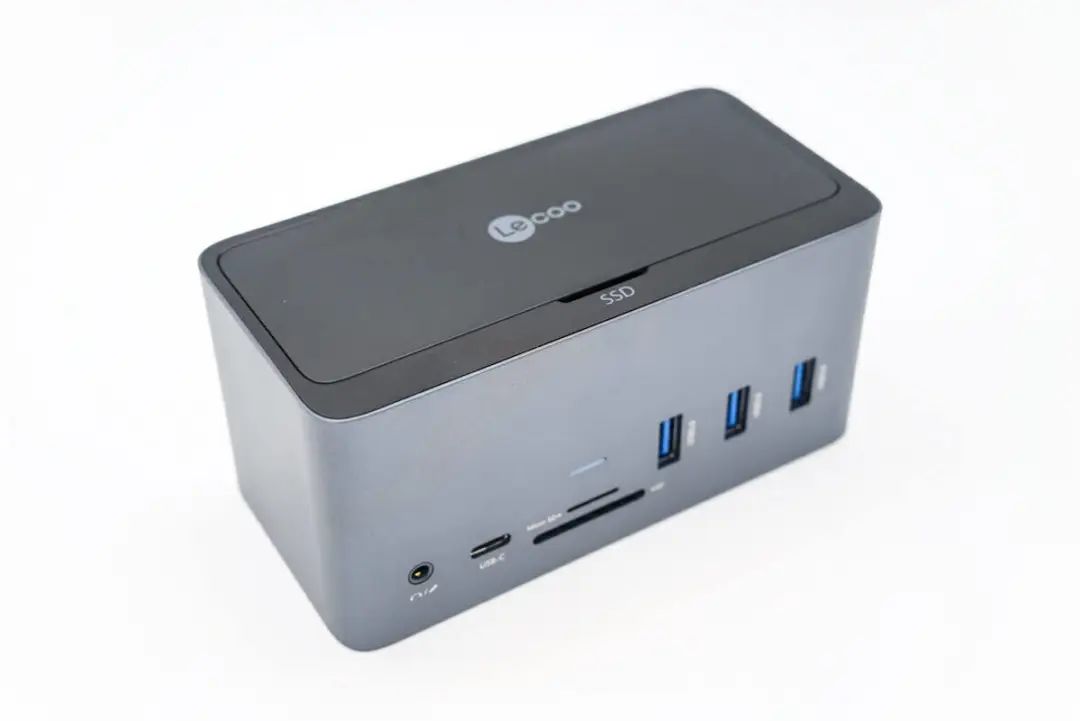

拓展坞正面拥有3.5mm音频孔、USB-C端口、LED指示灯、Micro-SD卡槽、TF卡槽以及三个USB3.0规格的蓝色胶芯的USB-A端口，并且均印有相关名称标识。

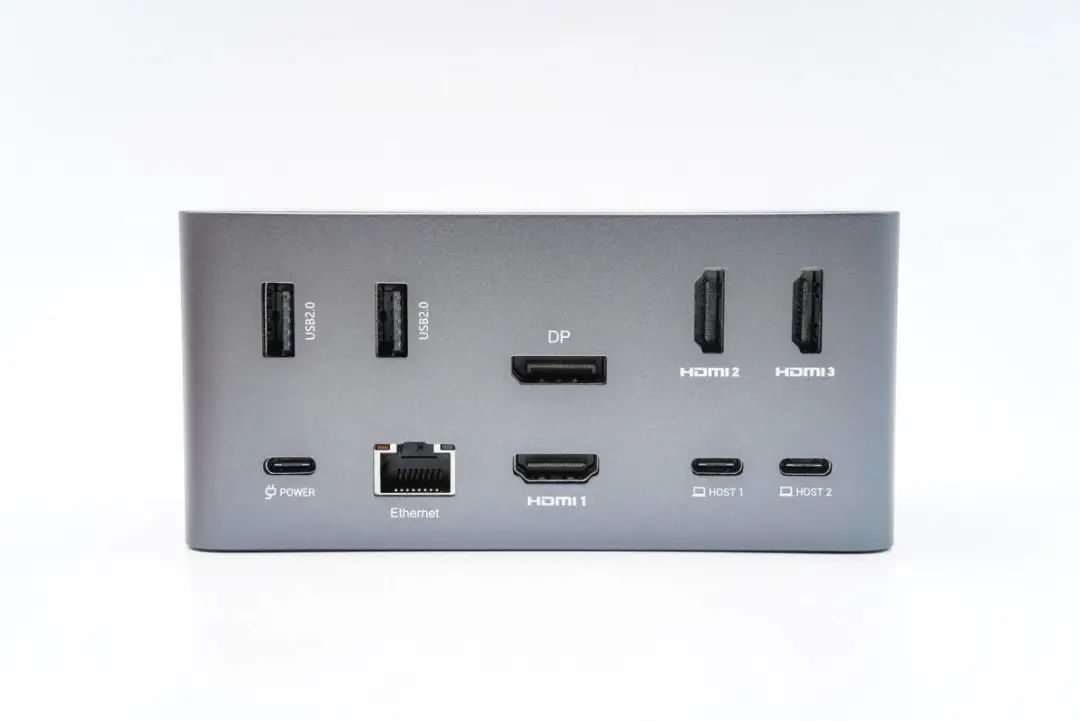

背面配置的端口相较于正面更为丰富，依次为两个黑色胶芯的USB-A接口、USB-C供电端口、千兆网口、DP端口、三个HDMI端口以及两个连接主设备的USB-C端口，同样印有相关标识字样，方便用户区分。

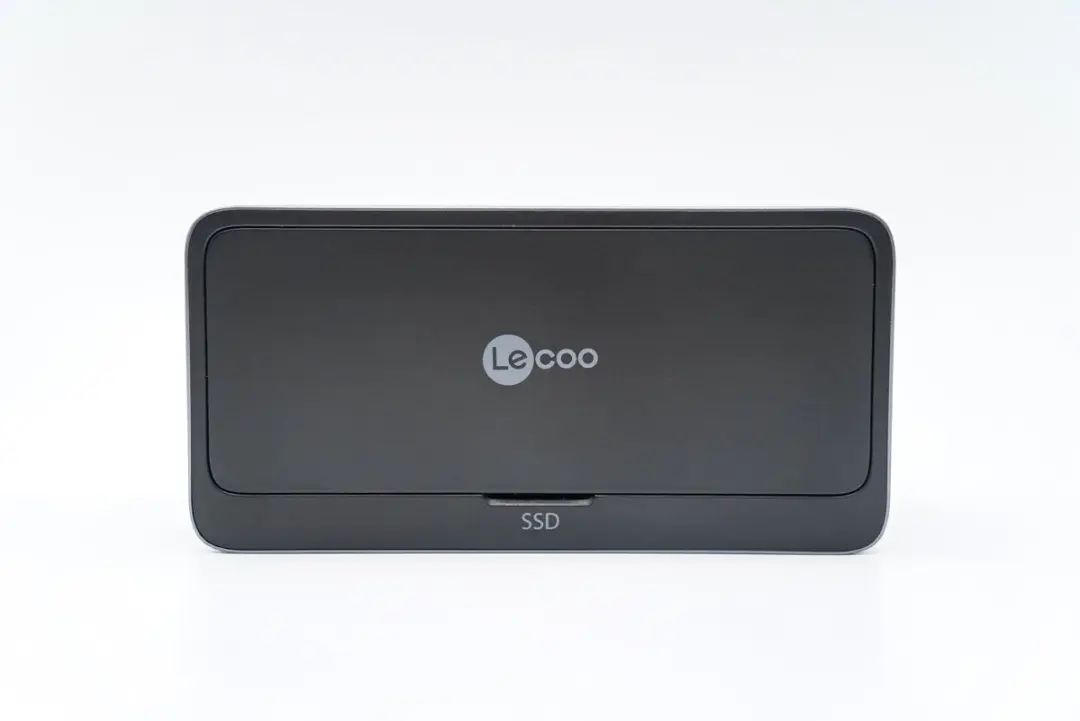

顶部设有盖板，中心印有Lecoo品牌，边缘还设计有加装SSD时方便打开盖板的凹槽。

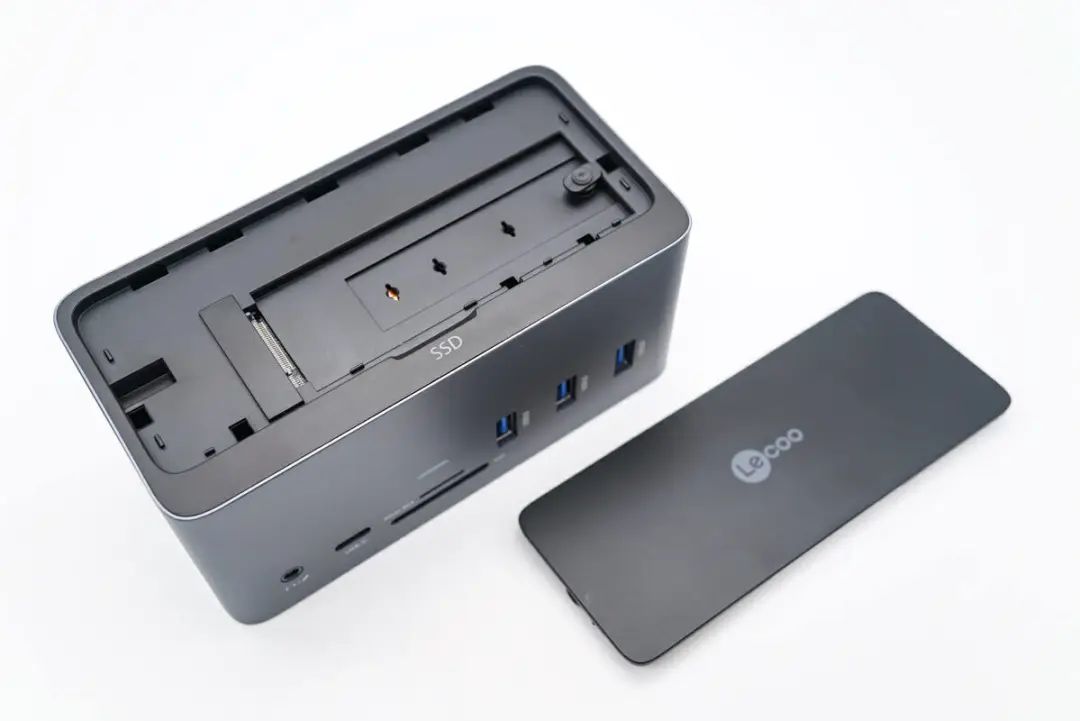

顶面内部一览，SSD硬盘螺丝固定在尾端，防止丢失。

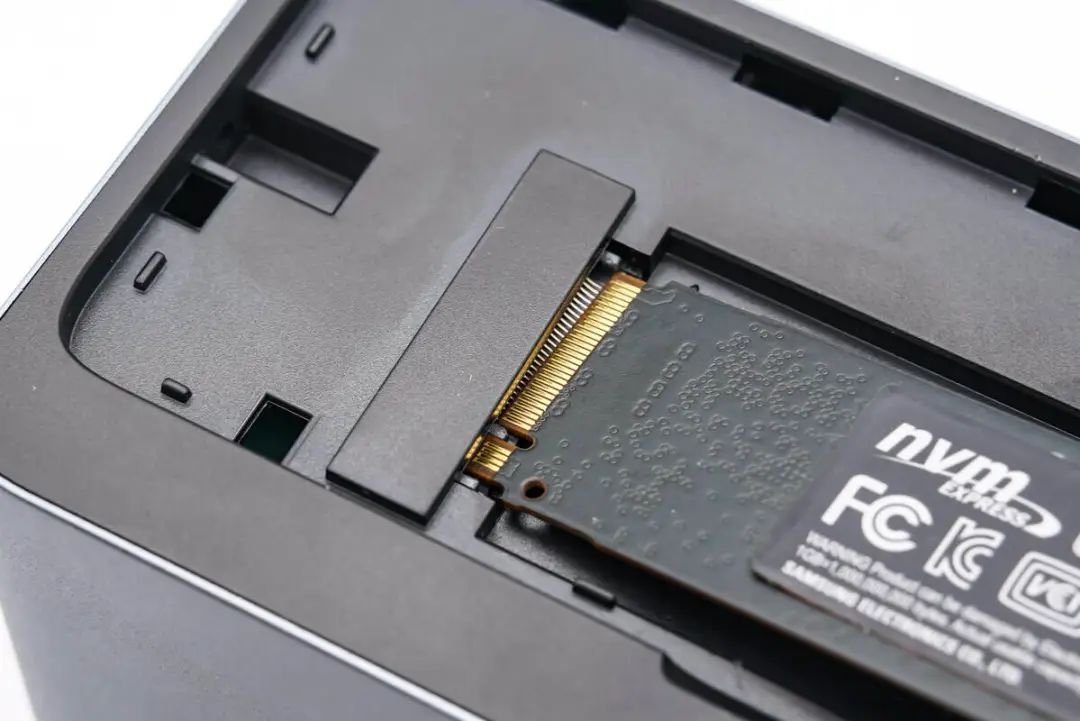

使用三星970 EVO固态硬盘连接时发现，此接口设计仅支持M.2 SATA NGFF硬盘协议 B key和 B+M Key接口的固态硬盘，不支持 M.2 NVMe PCI-E，M.2 PCIe AHCI 以及其他非M.2 SATA协议的固态硬盘；因此三星970 EVO固态硬盘无法装载。

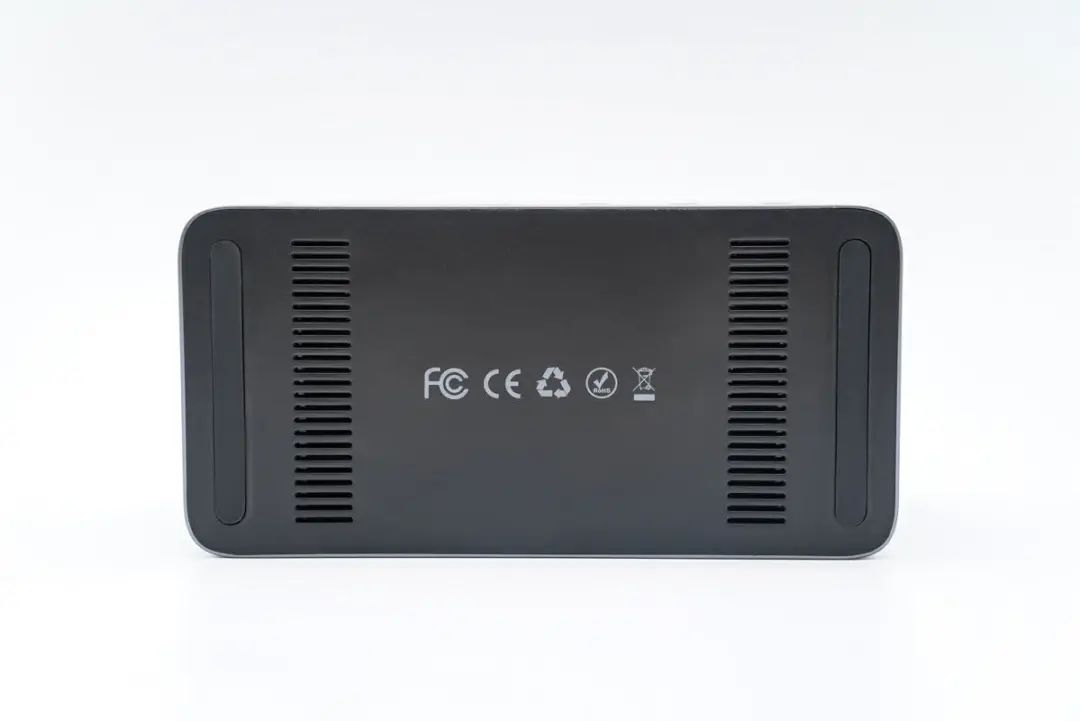

底部两侧设有长条橡胶防滑脚垫以及网格栅式散热孔，中间印有FCC、CE等认证标识。

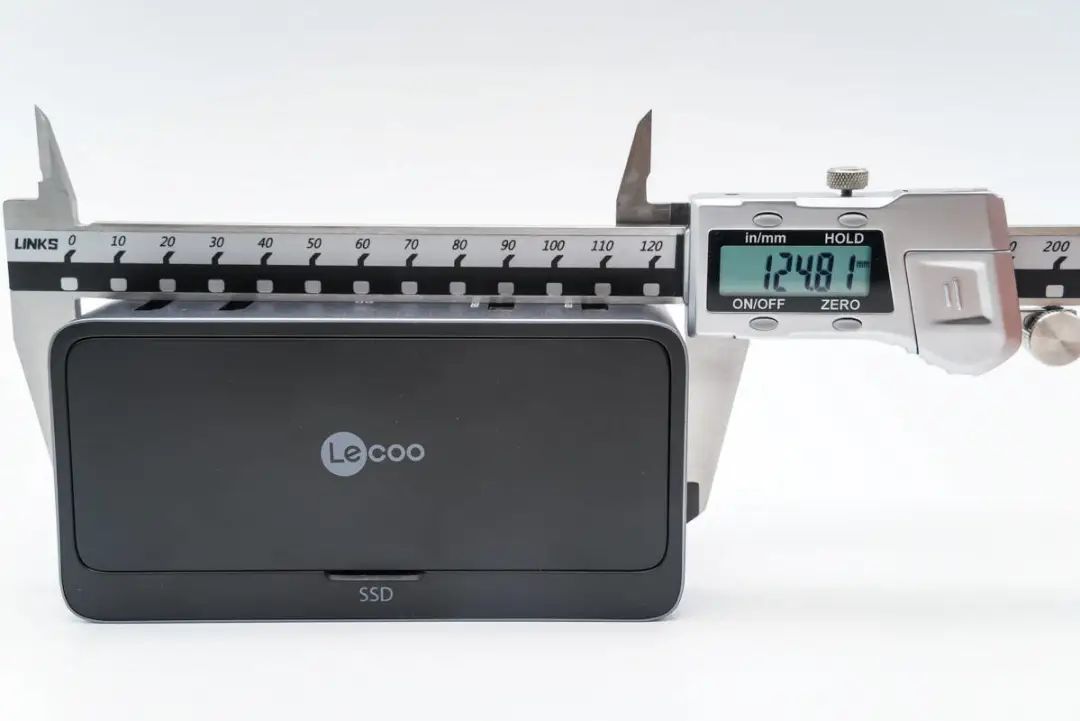

Lecoo 桌面立式扩展坞长度为124.81mm。

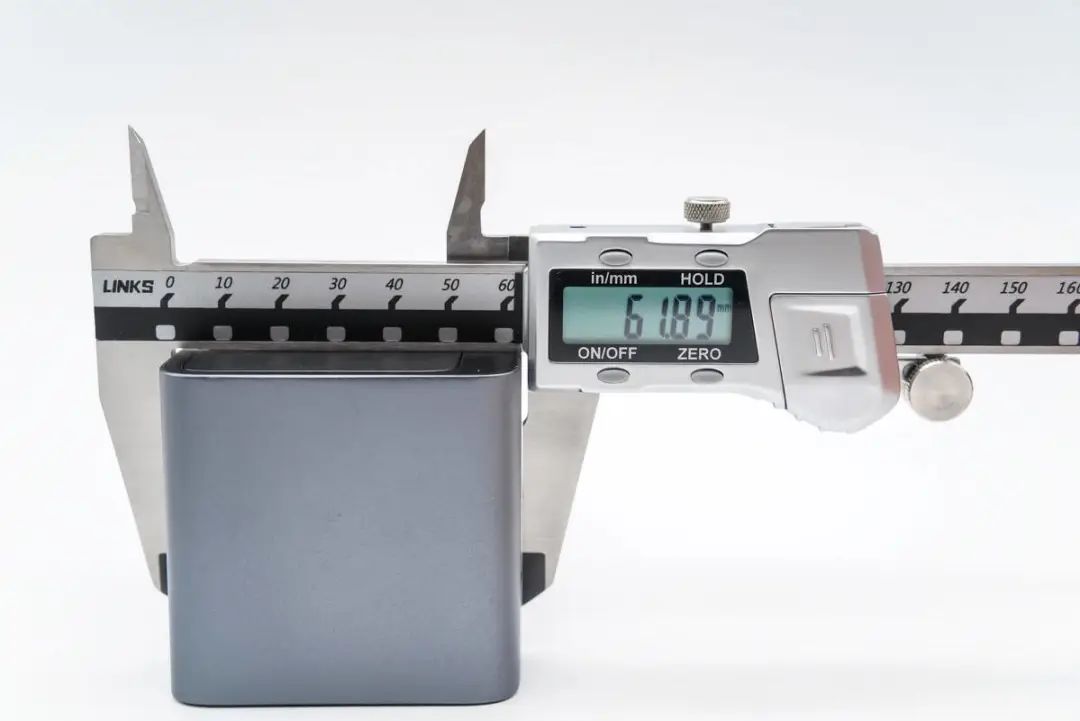

宽度为61.89mm。

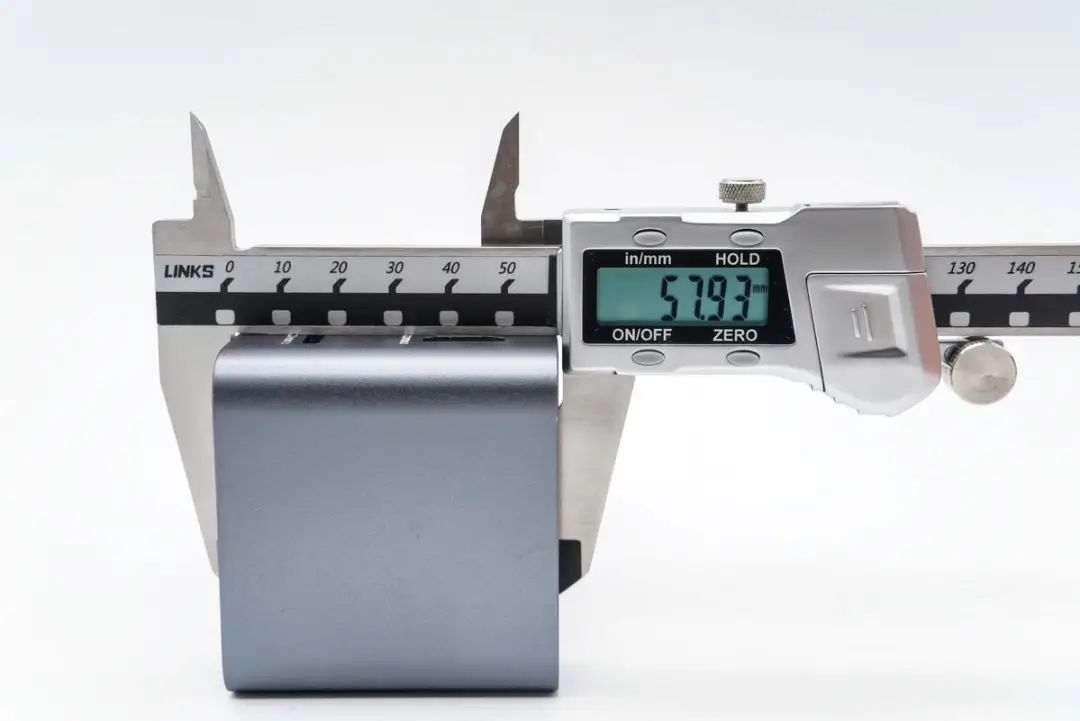

高度为57.93mm。

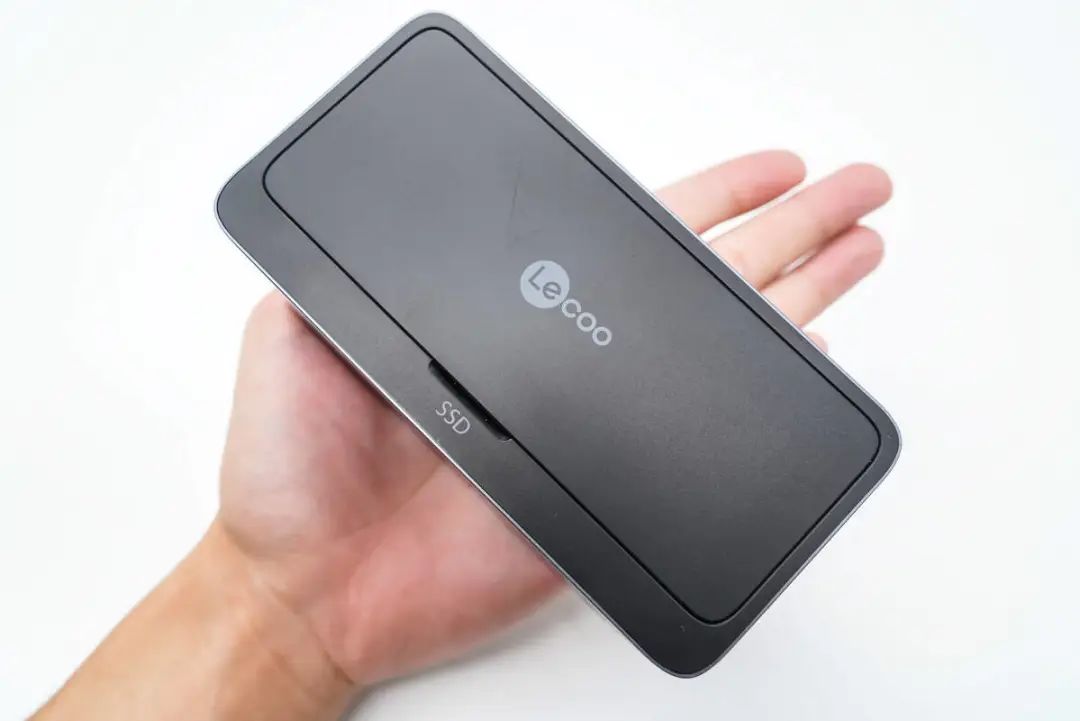

放在成年男性手掌中对比，稍显厚实。

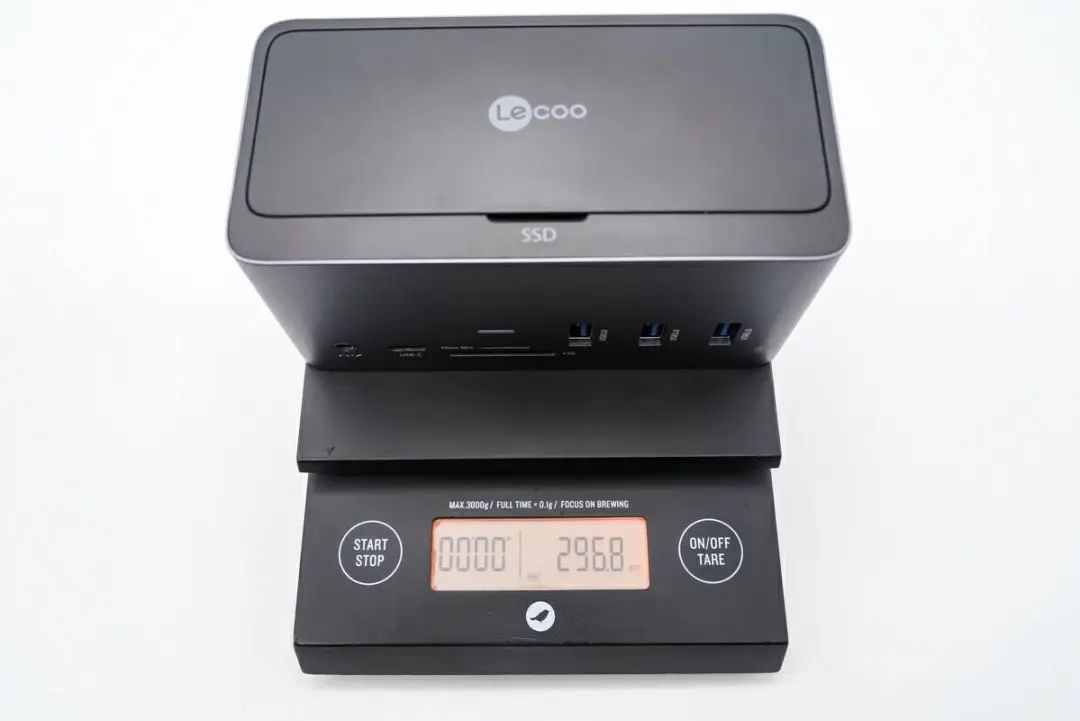

另外测得其重量约为297g。
来酷4K桌面立式扩展坞拆解
看完了这款桌面扩展坞的开箱，下面就进行拆解，一起看看这款扩展坞内部的设计和用料。

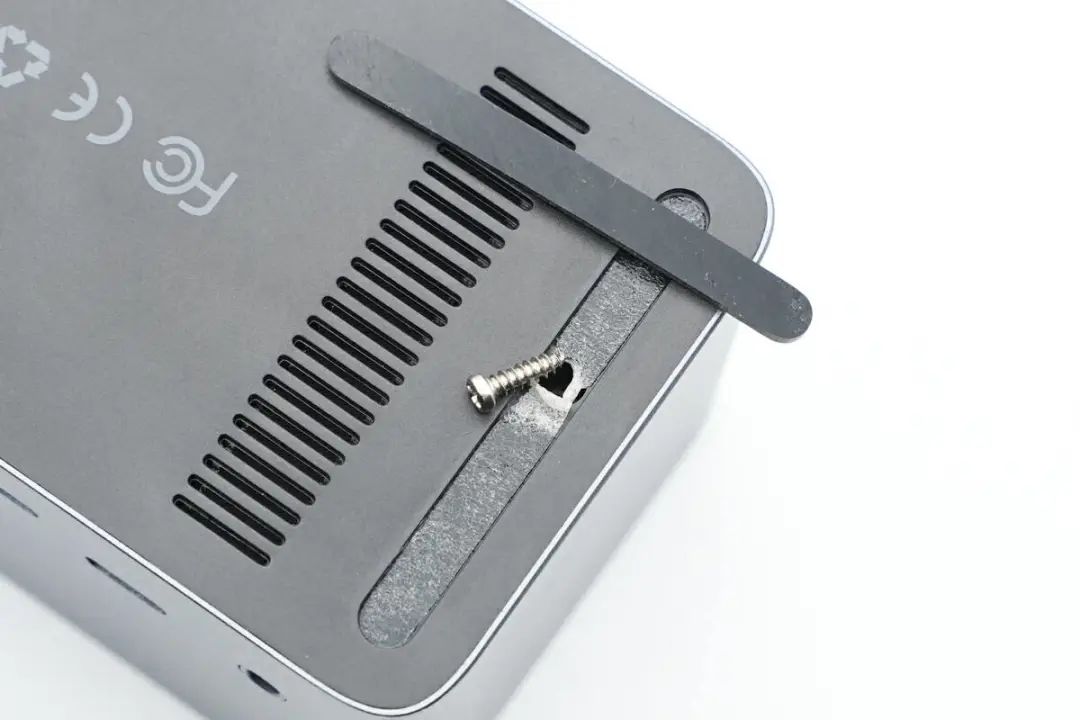

首先撕下底部的防滑脚垫，内部为固定螺丝，拧下固定螺丝进行拆解。

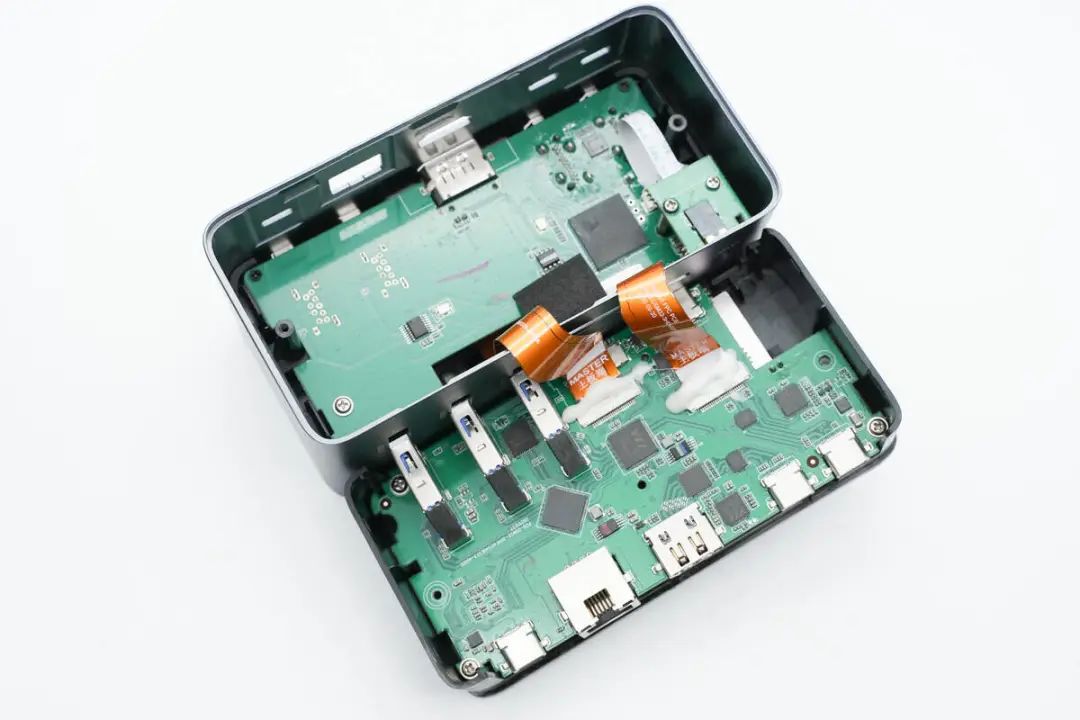

内部两块PCBA模块通过软排线连接。

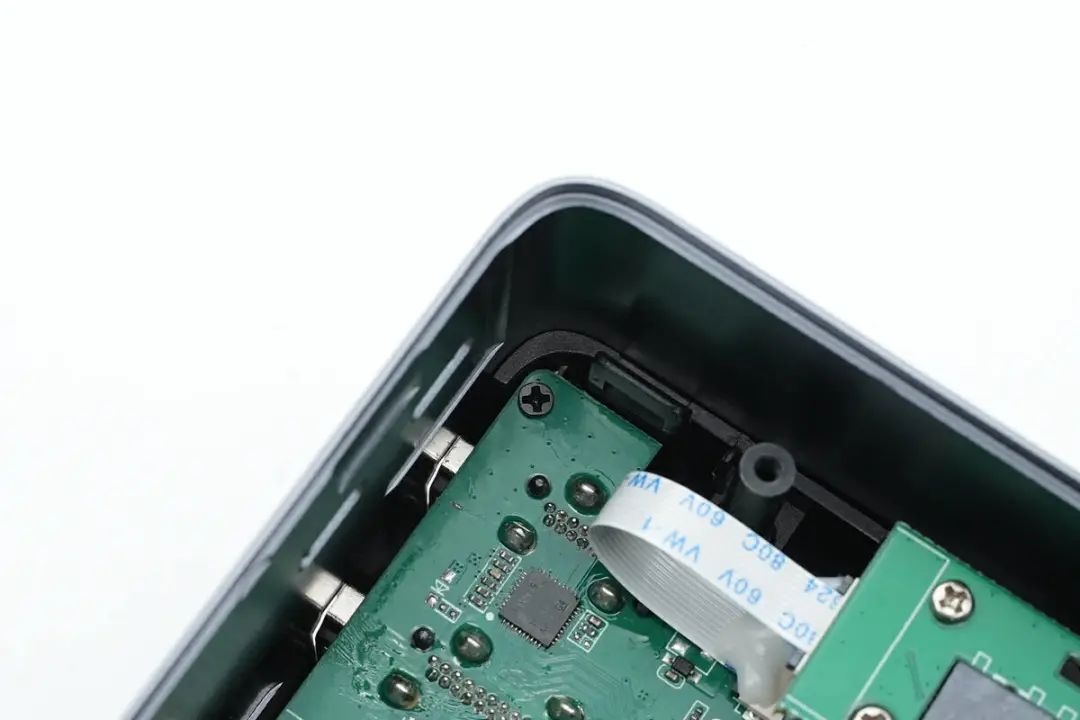

PCBA模块使用螺丝固定在壳体内部。

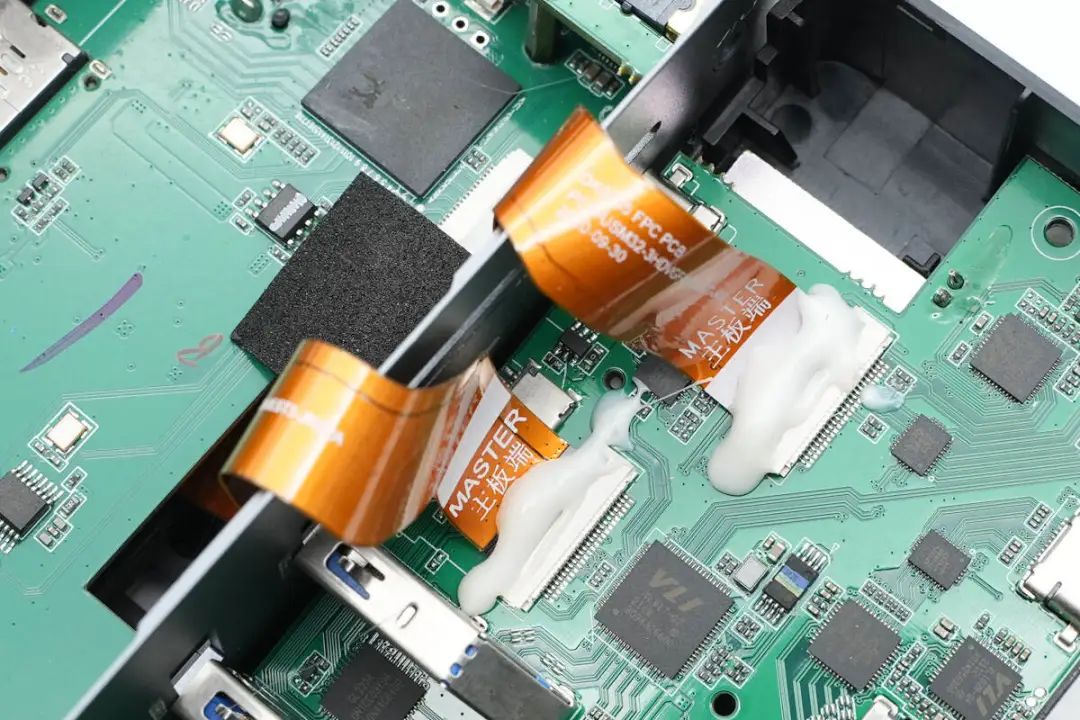

连接排线标注有连接方向，并打白胶加固。

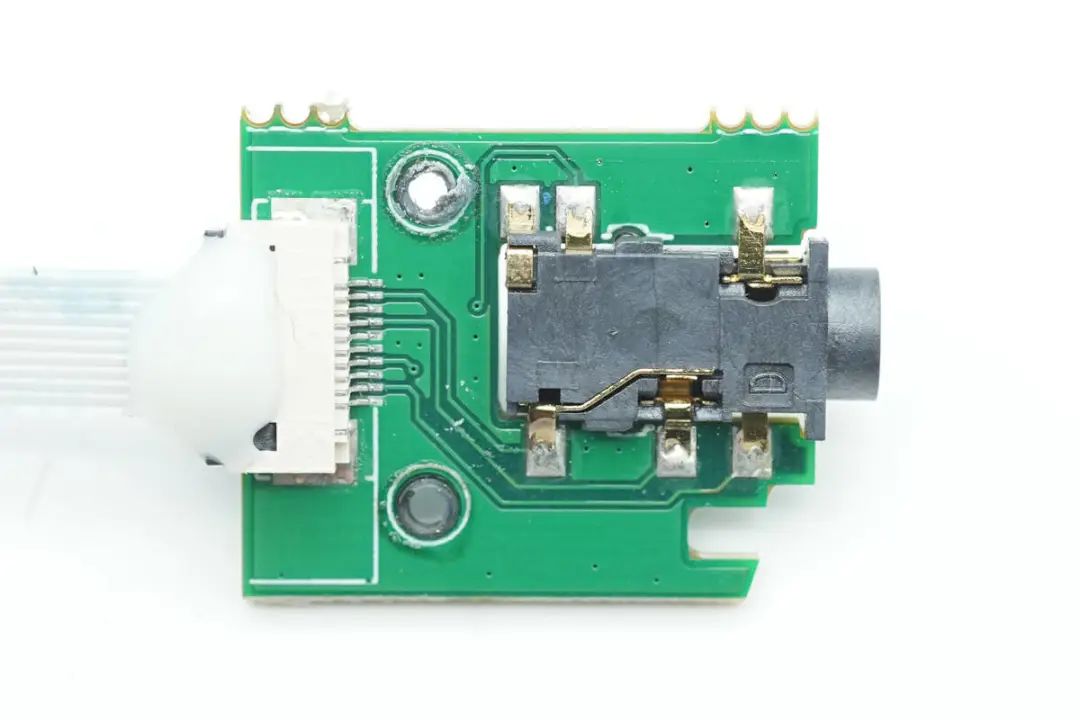

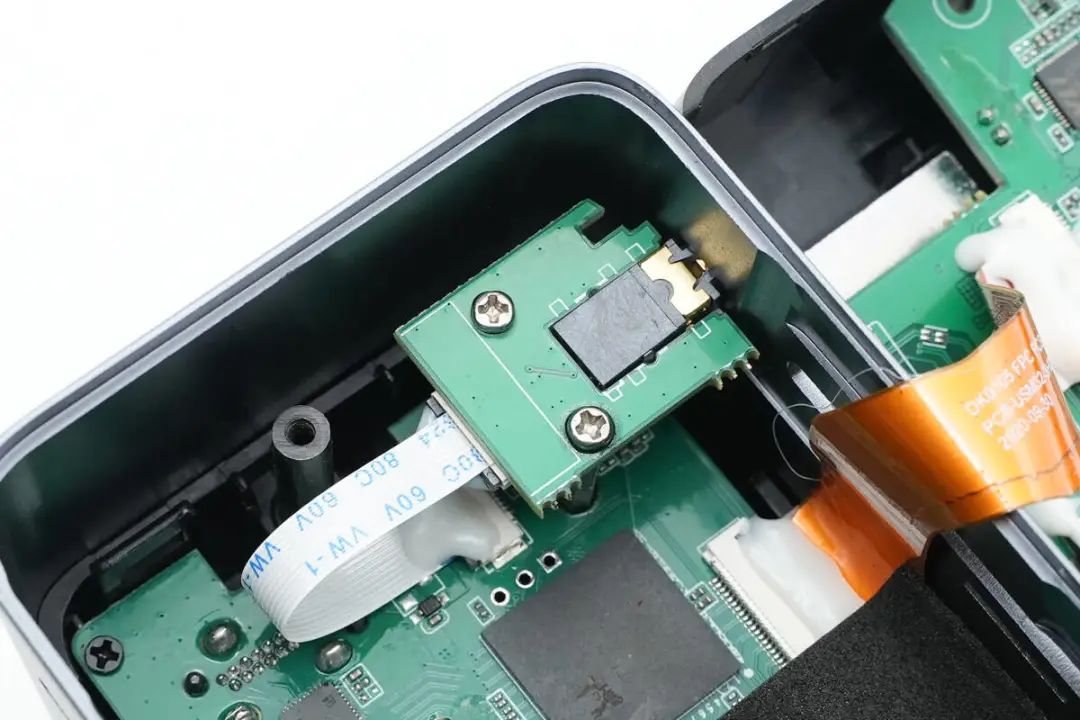

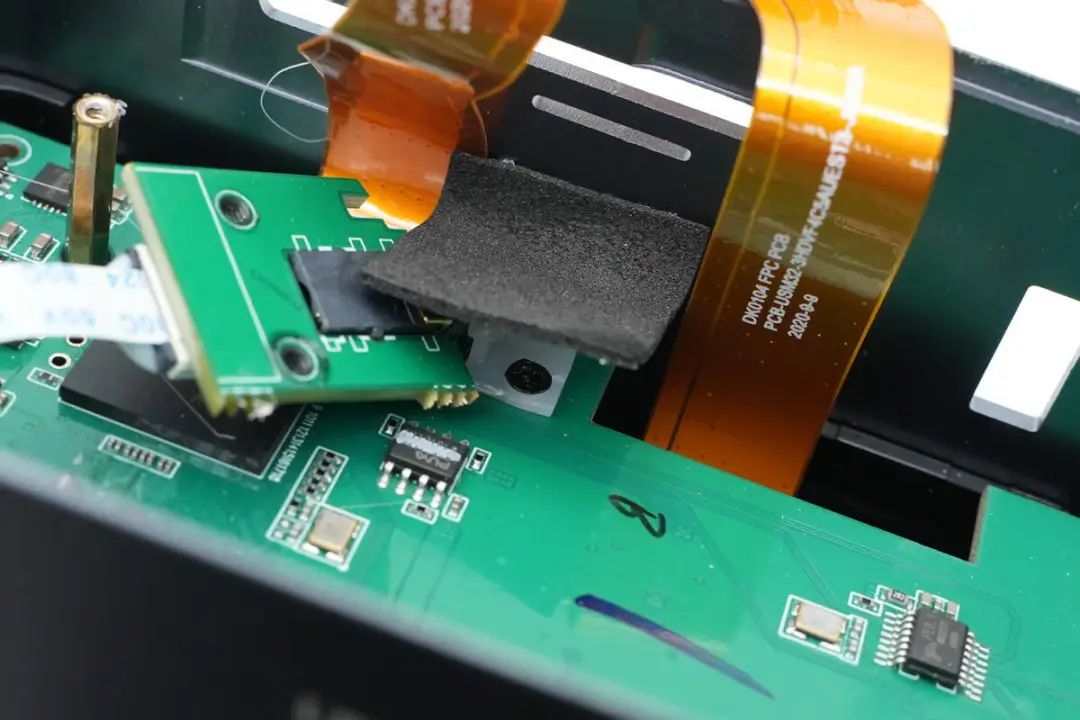

耳机插孔焊接在小板上，通过螺丝固定，并使用排线连接。

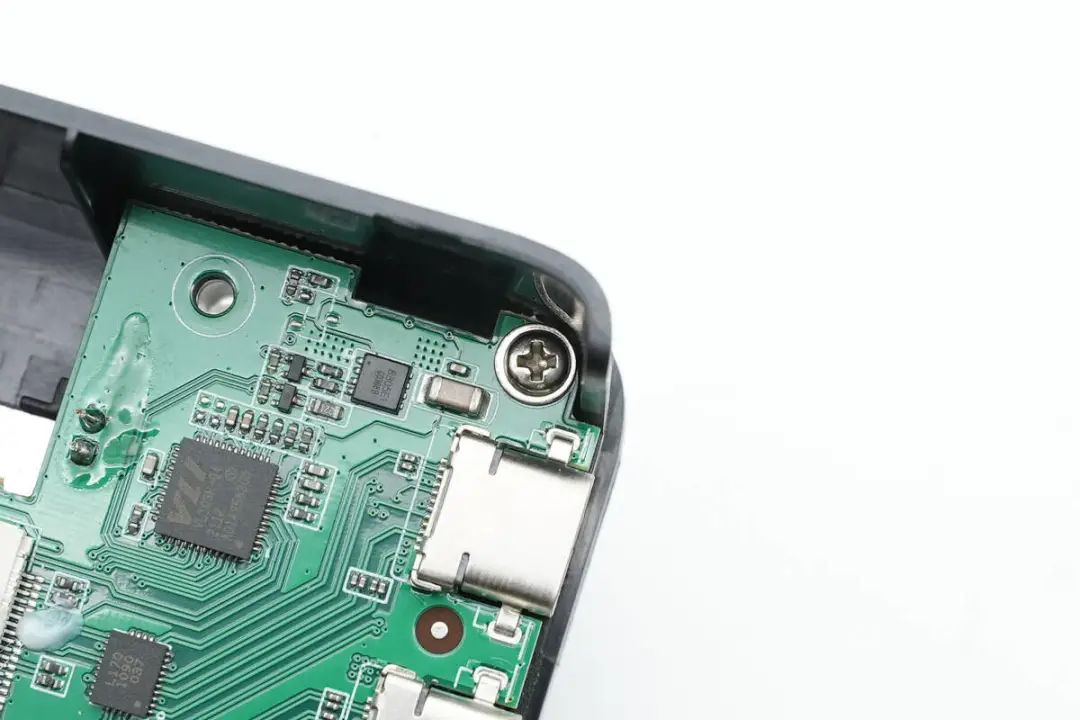

PCBA模块通过螺丝固定在壳体内部。

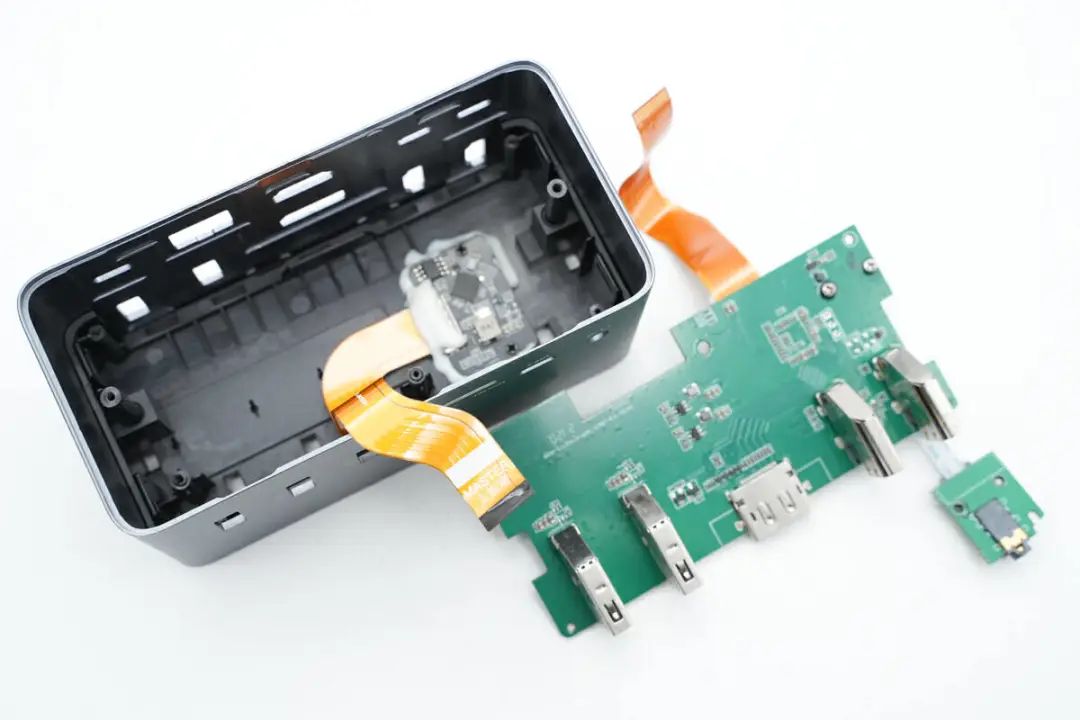

两条排线一条连接在另一块PCBA上，一条连接到PCBA下方。

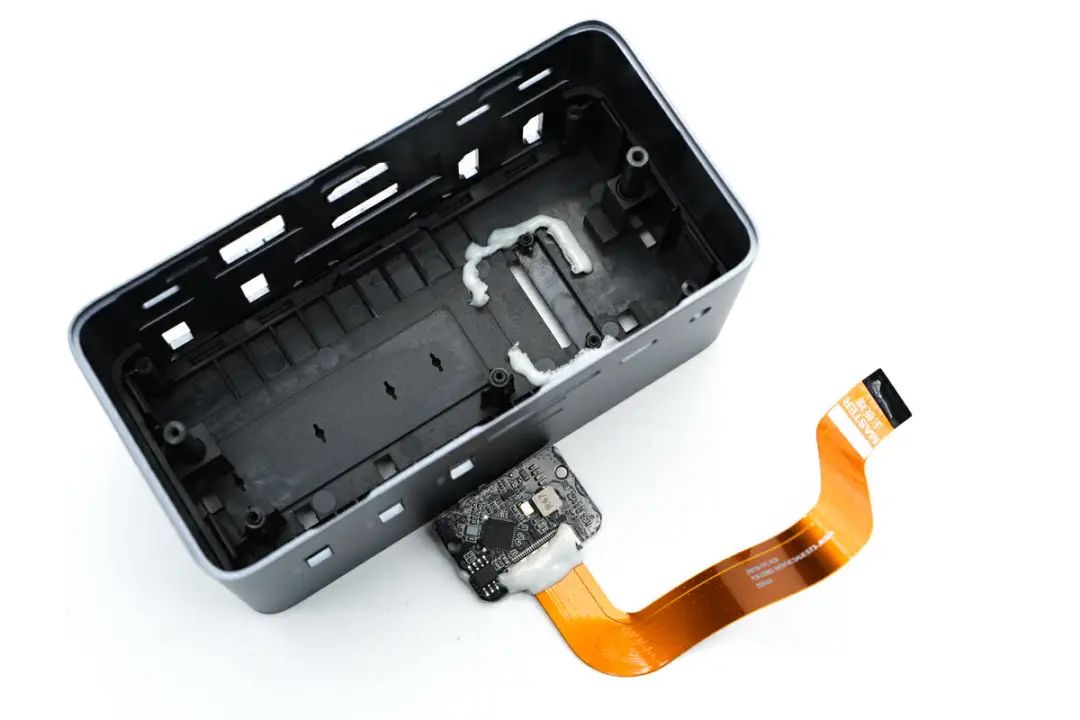

拆下PCBA模块，在壳体内部还固定一块小PCB。

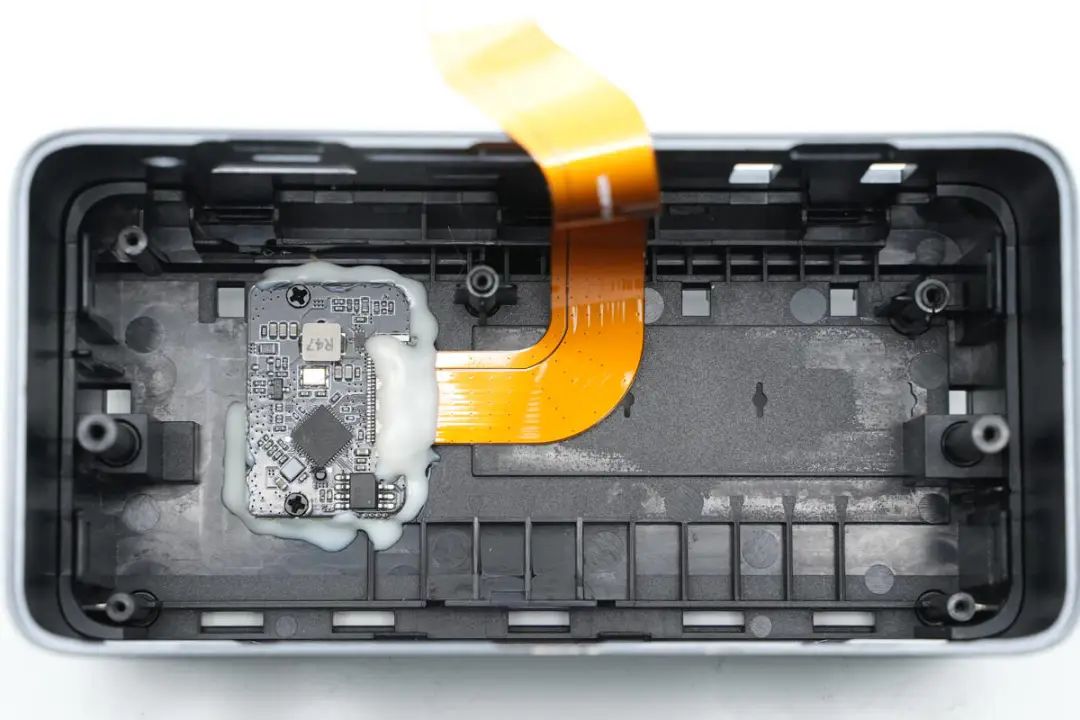

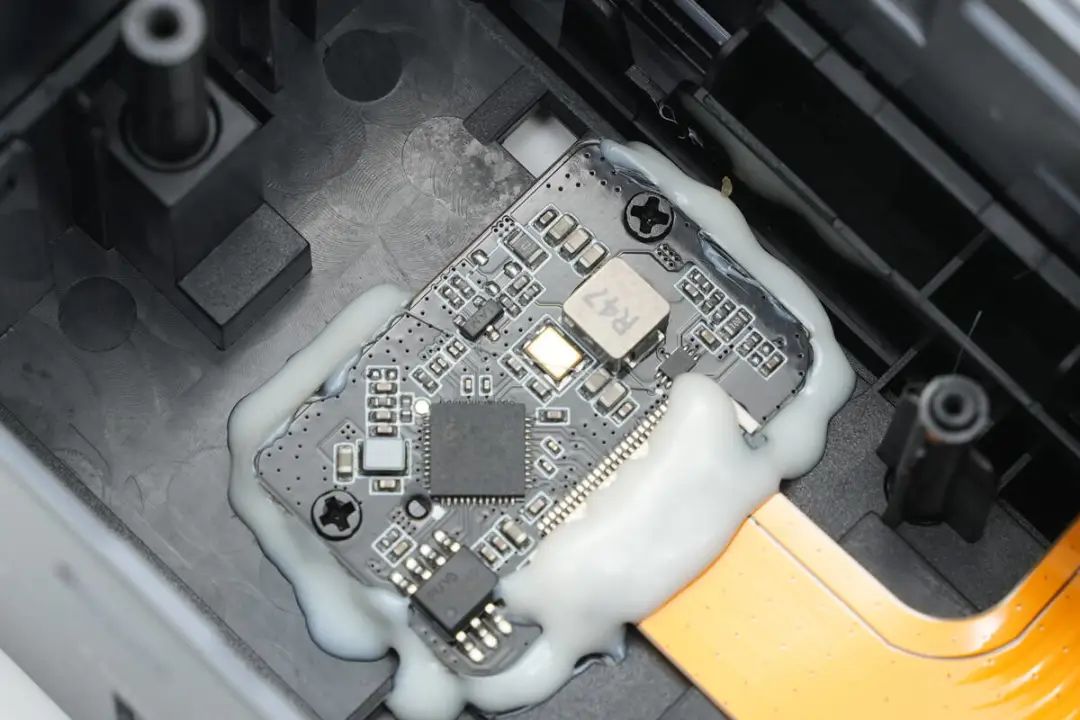

小PCB通过螺丝和胶水固定，固定在壳体内部，同时固定排线。
小块PCB特写。
从外壳中取出小PCB。

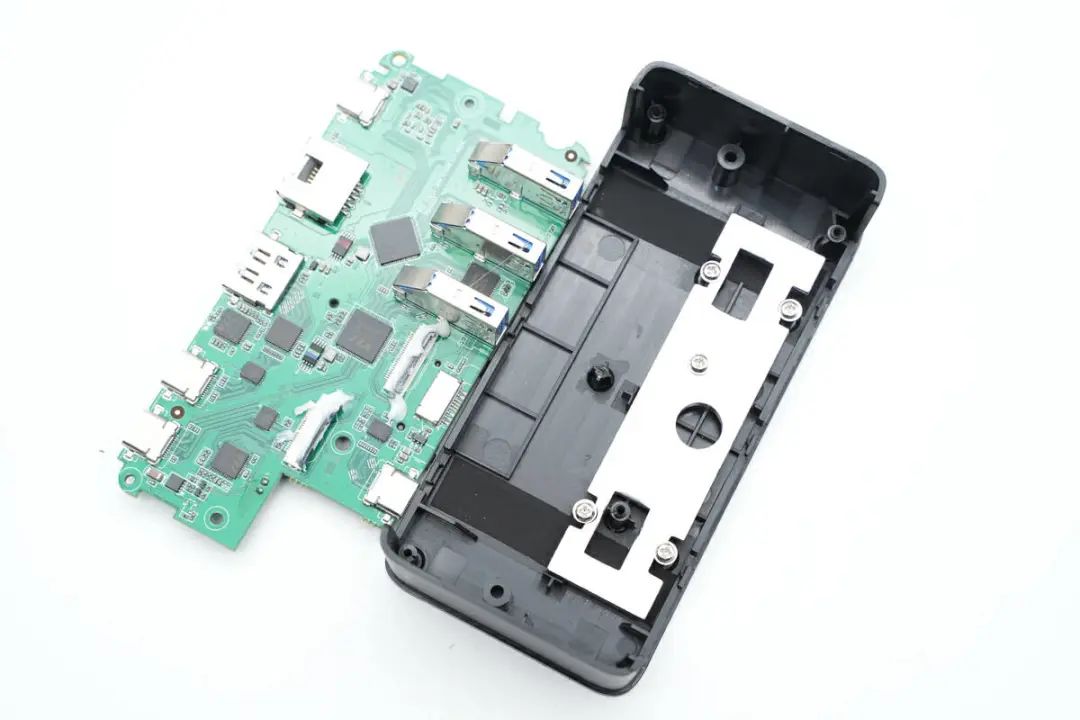

从外壳中取出底部USB扩展板，外壳内部固定配重稳定重心。

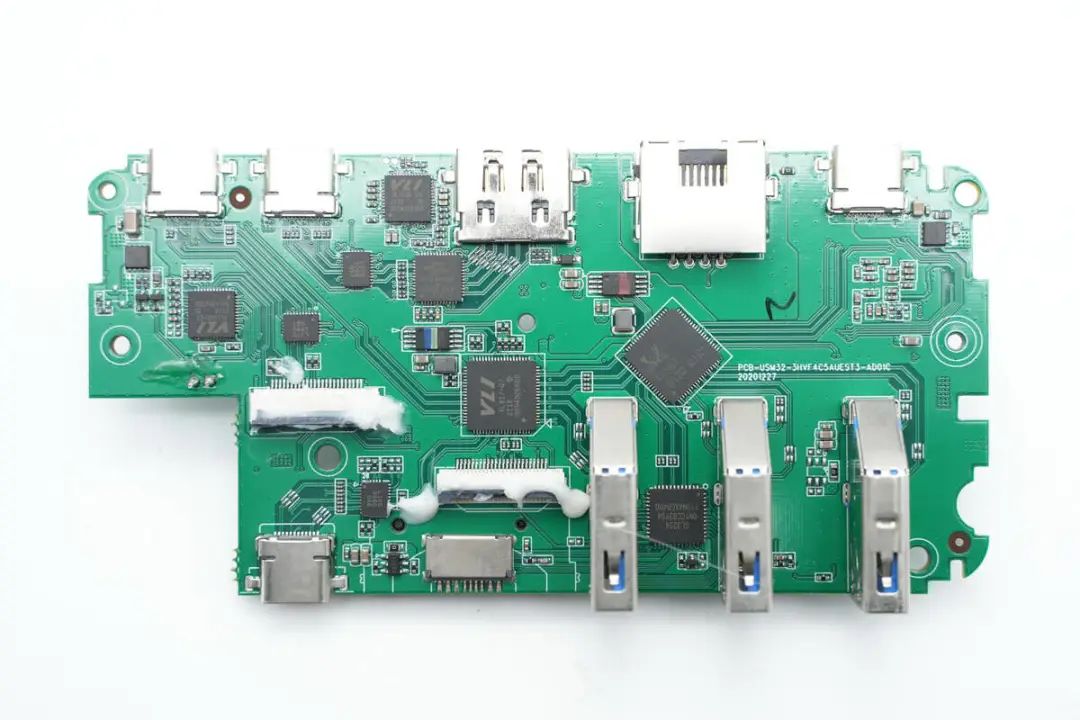

PCB板正面焊接显示转换芯片，USB-C控制芯片，两颗USB集线器芯片和读卡器芯片，并焊接USB-C接口，HDMI接口，网线接口，USB-A接口等。

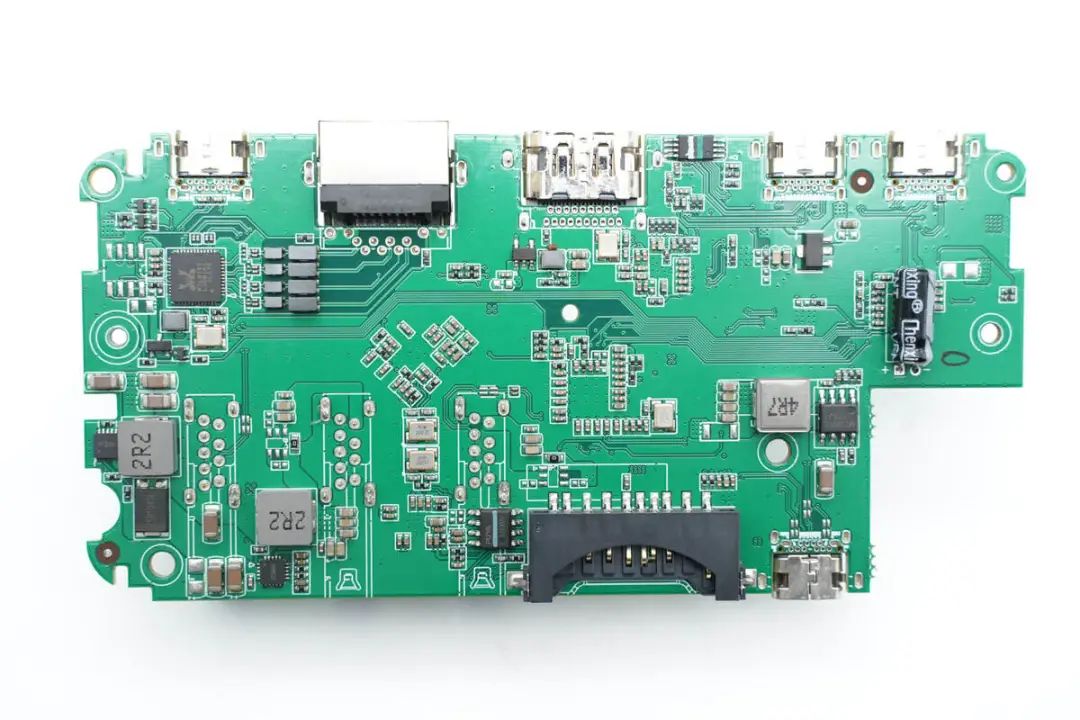

背面焊接一颗网卡桥接芯片和SD卡槽，多个接口为沉板焊接，降低厚度。

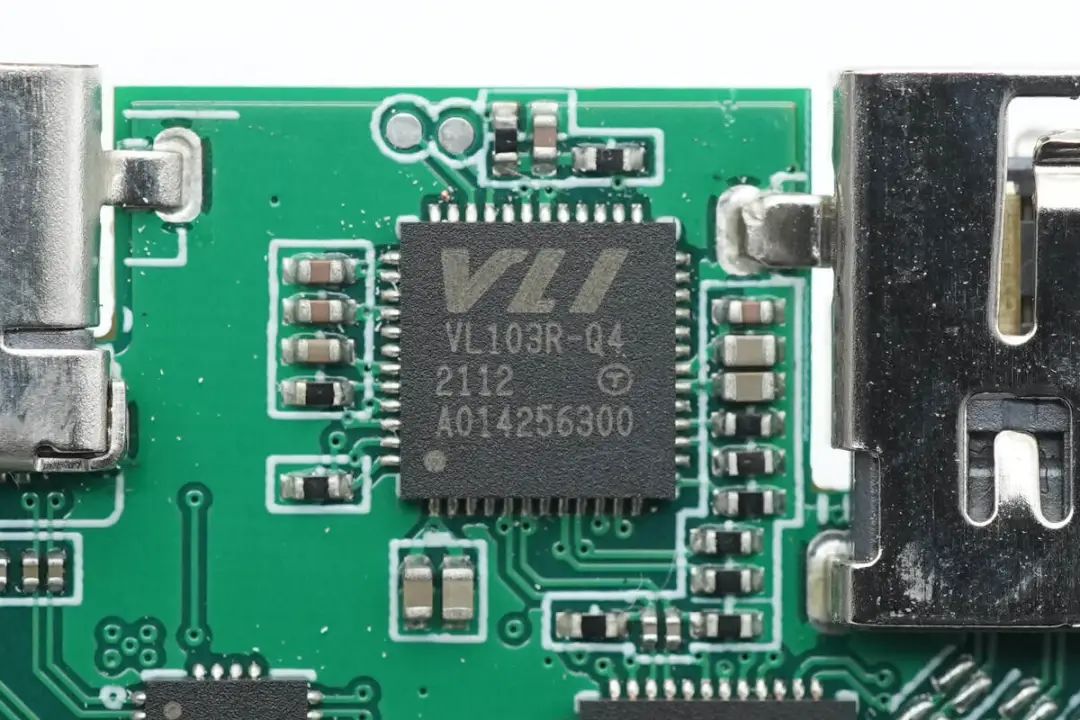

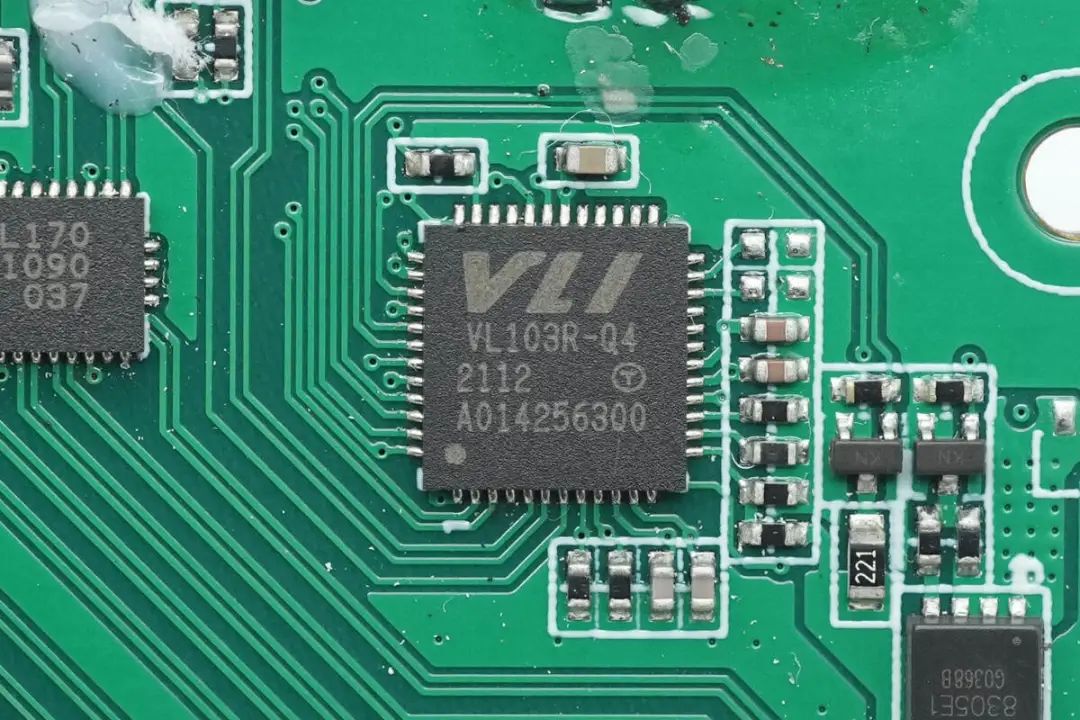

威锋电子VL103R-Q4是一颗DP交替模式和PD3.0控制器，用于USB-C接口控制。
共使用两颗用于两个USB-C接口控制。

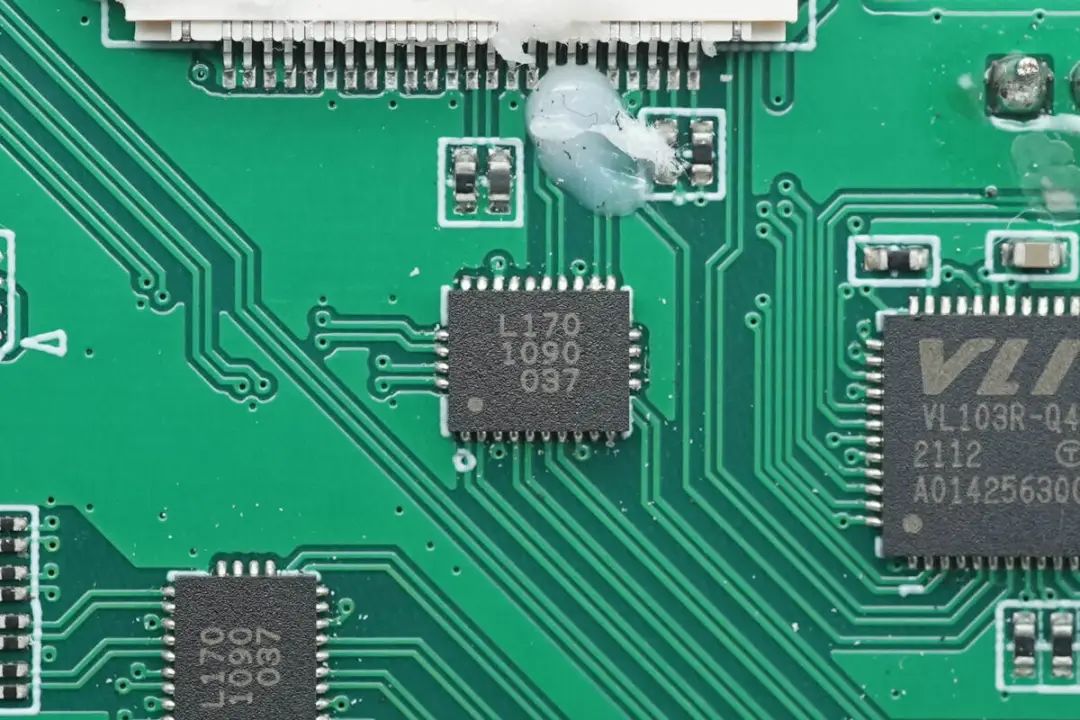

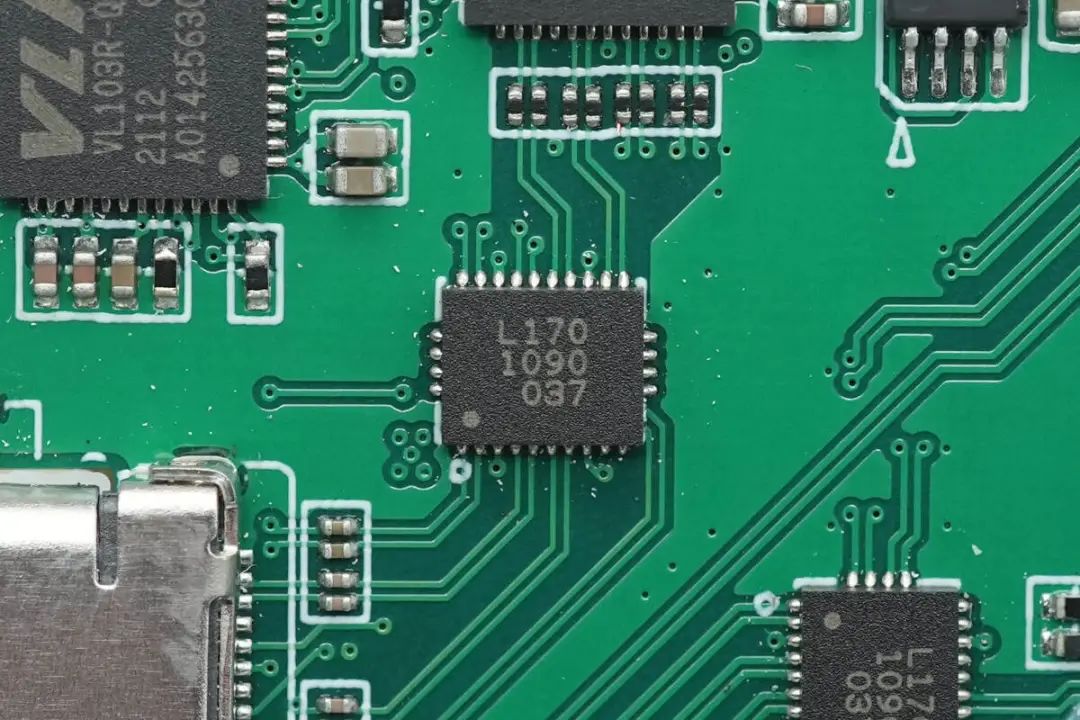

威锋VL170用于USB-C接口正反插功能。
对应两个USB-C接口，共使用两颗VL170芯片。

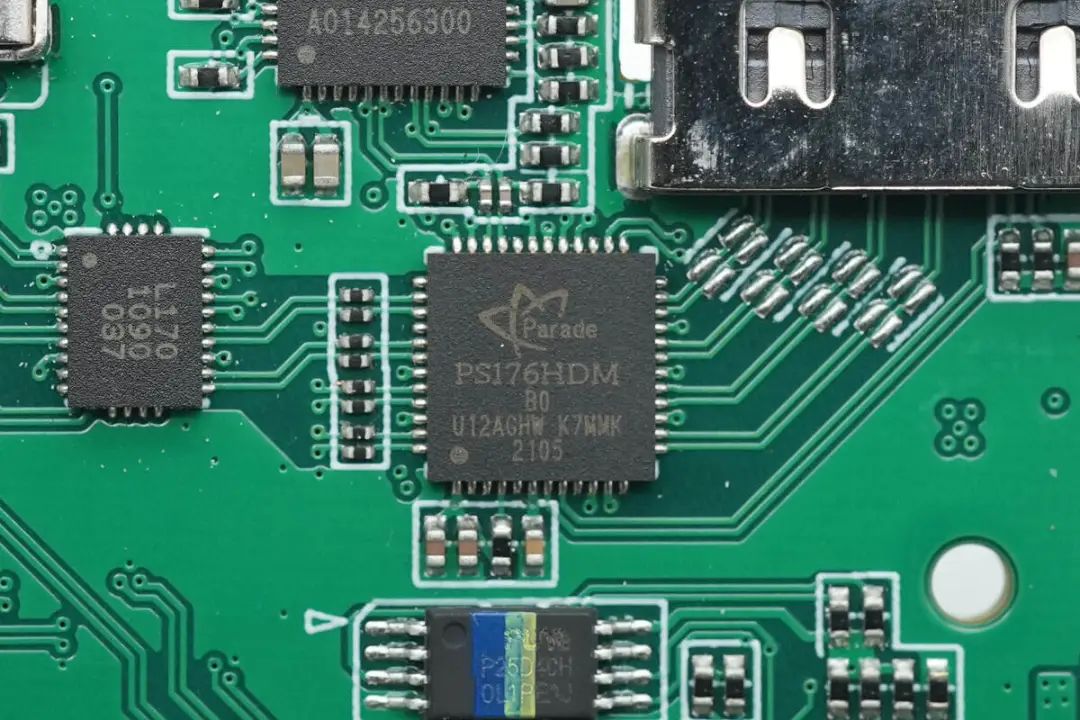

普瑞PS176HDM用于DP转换HDMI2.0，负责将USB-C接口的DP信号转换成HDMI信号输出，送至HDMI接口用于显示器输出。

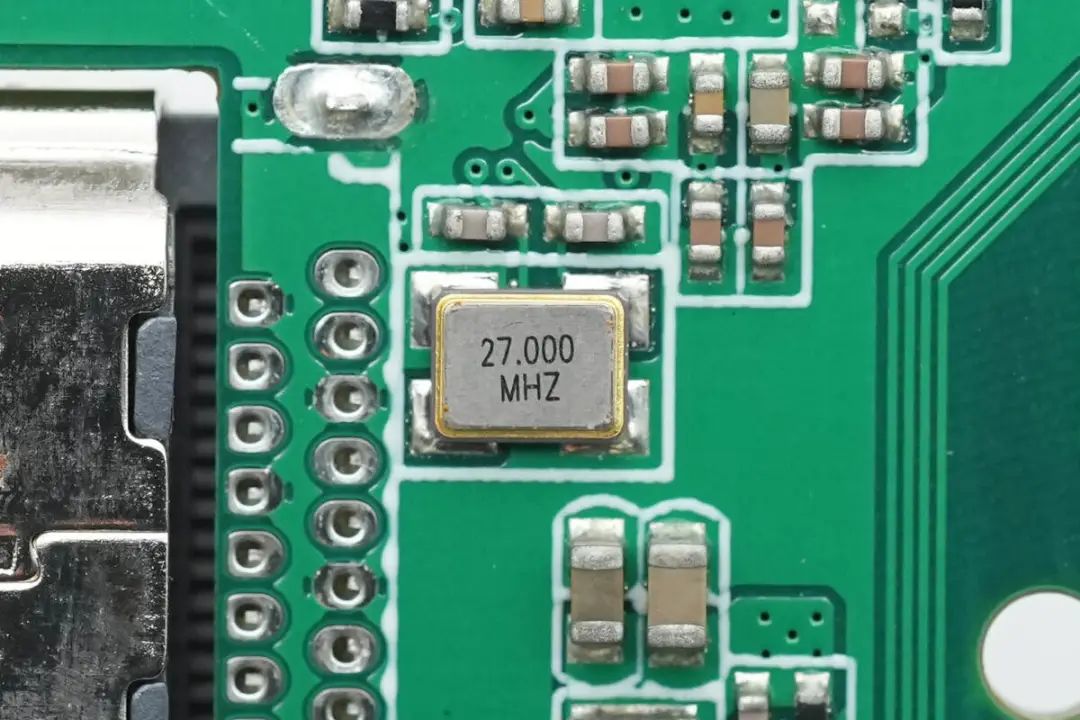

普瑞PS176HDM外置的27.000MHz时钟晶振。

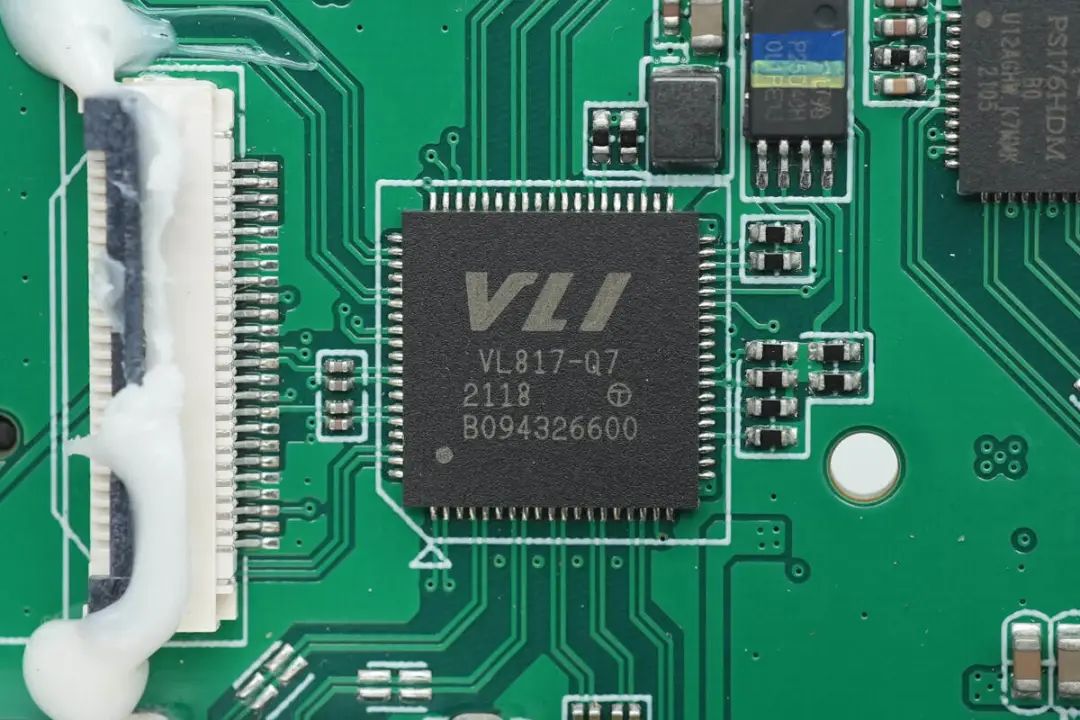

扩展坞内置一路USB HUB芯片，来自威锋电子，型号VL817-Q7，是一颗5G速率的集线器芯片，用于USB接口扩展。连接USB-C口，M2硬盘和USB-A口，以及下一级集线器芯片。

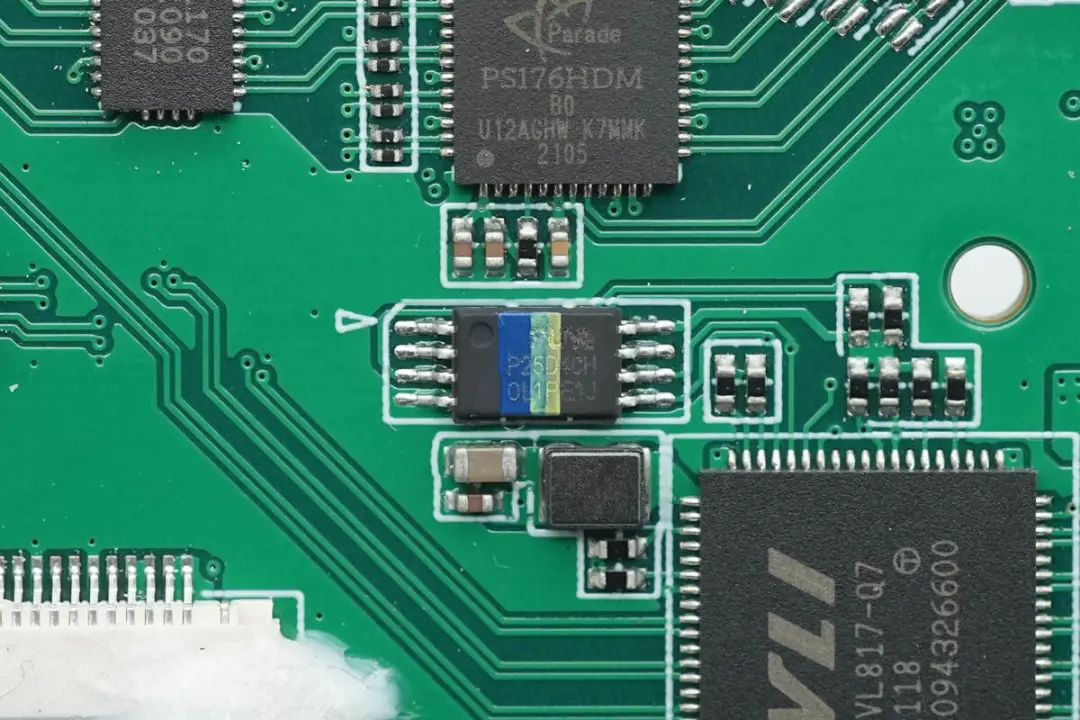

VL817外置的存储器特写，来自普冉，型号P25D40H。

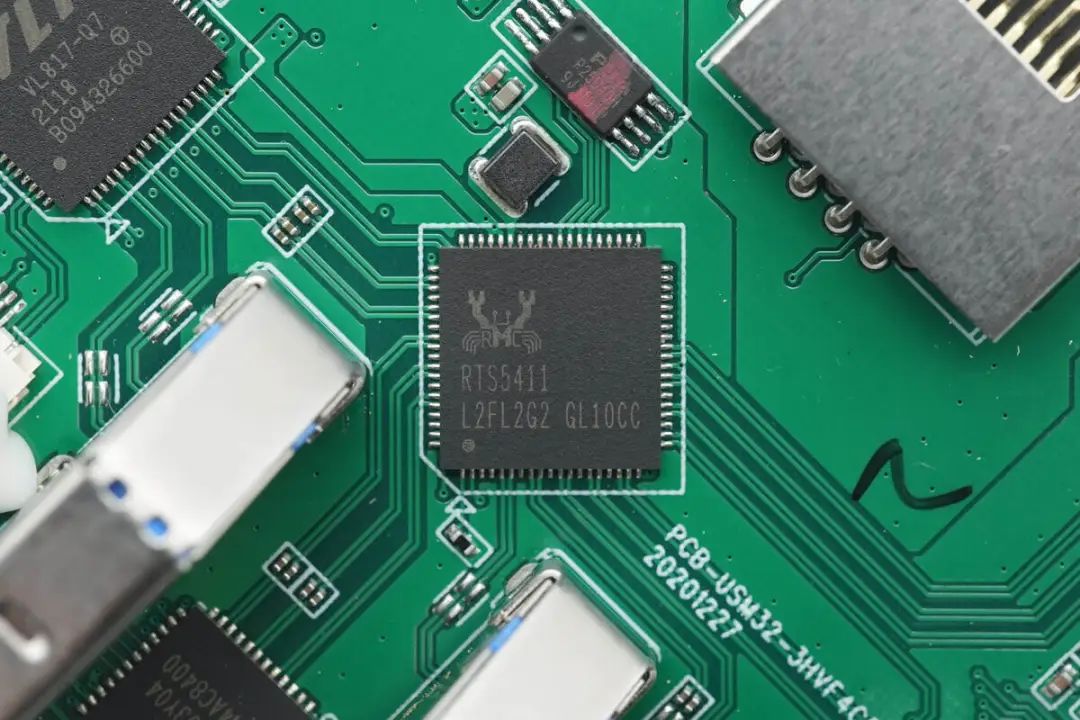

另一颗集线器芯片来自瑞昱半导体，型号RTS5411，是一款4口USB3.2Gen1集线器，用于两个USB-A口，一个USB-C口和千兆有线网络接口。

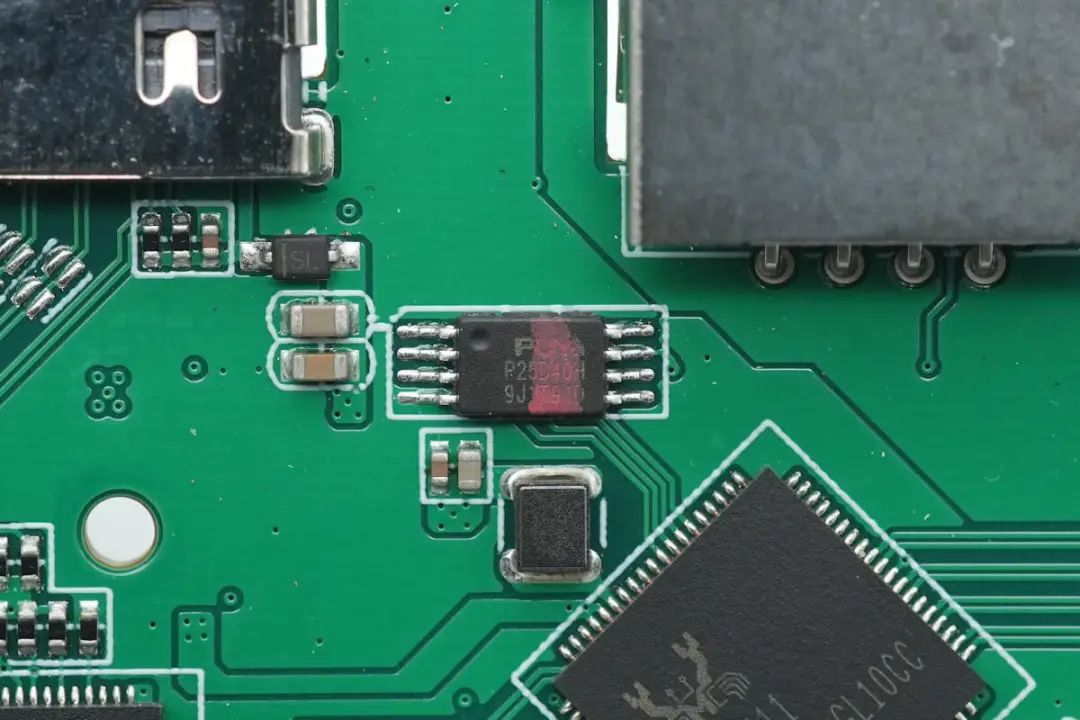

RTD5411外置的存储器特写，来自普冉，型号P25D40H。

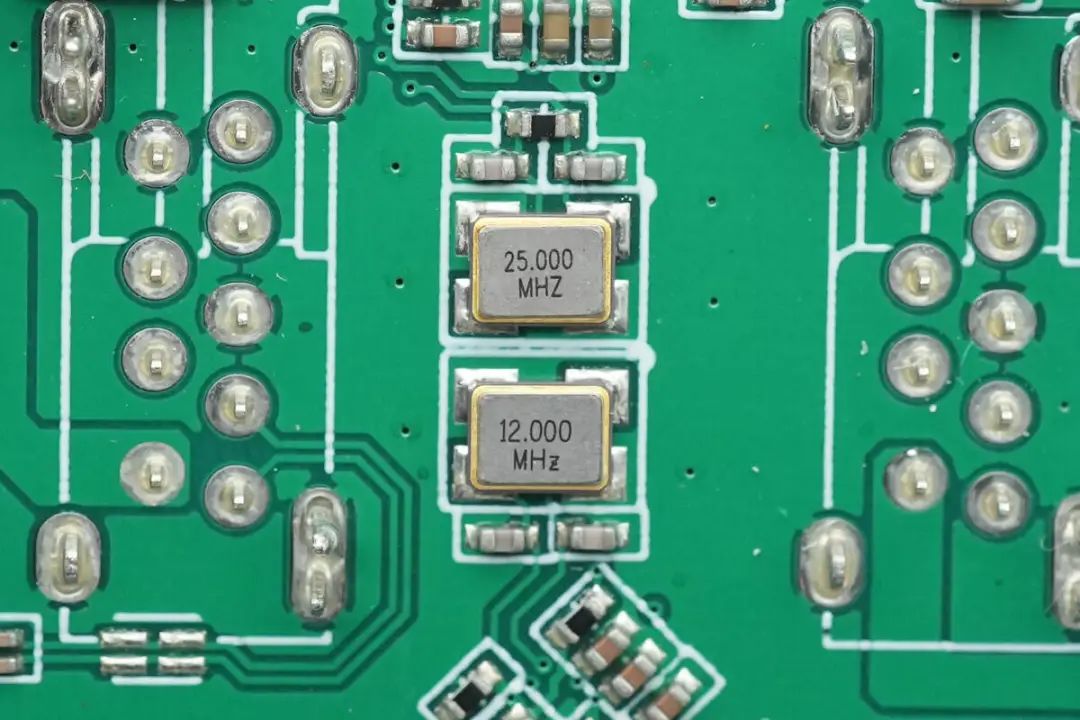

两颗集线器芯片外置的贴片时钟晶振。

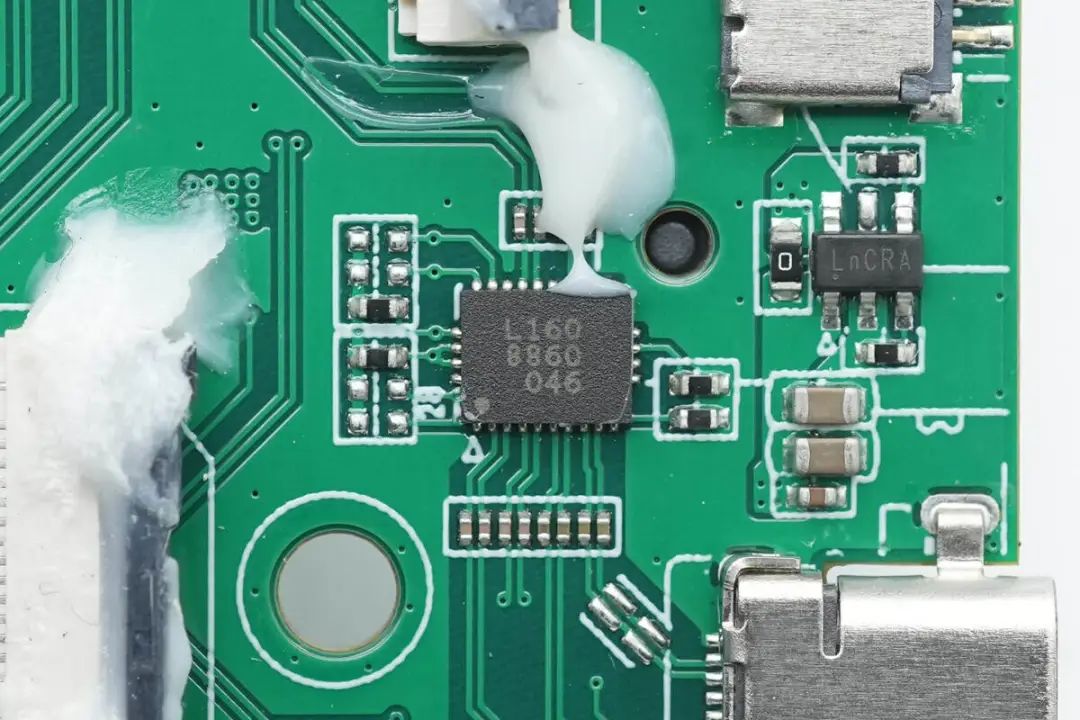

一颗VL160用于USB-C接口方向切换。

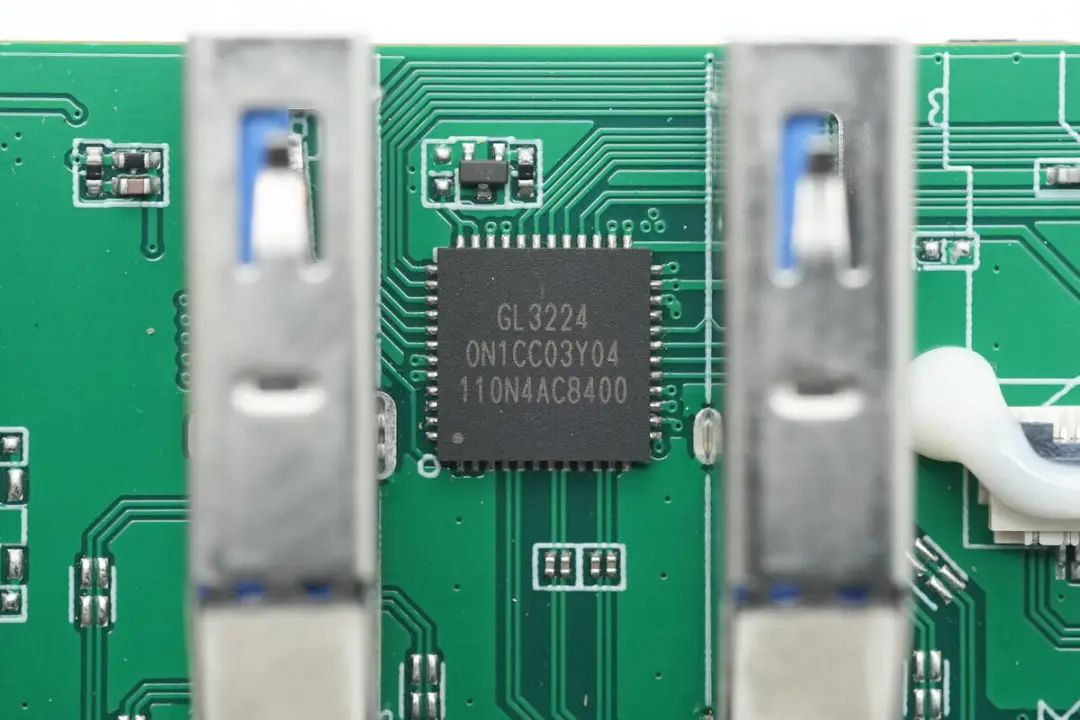

创惟 GL3224用于外置读卡器功能，支持SD、TF卡的读写。

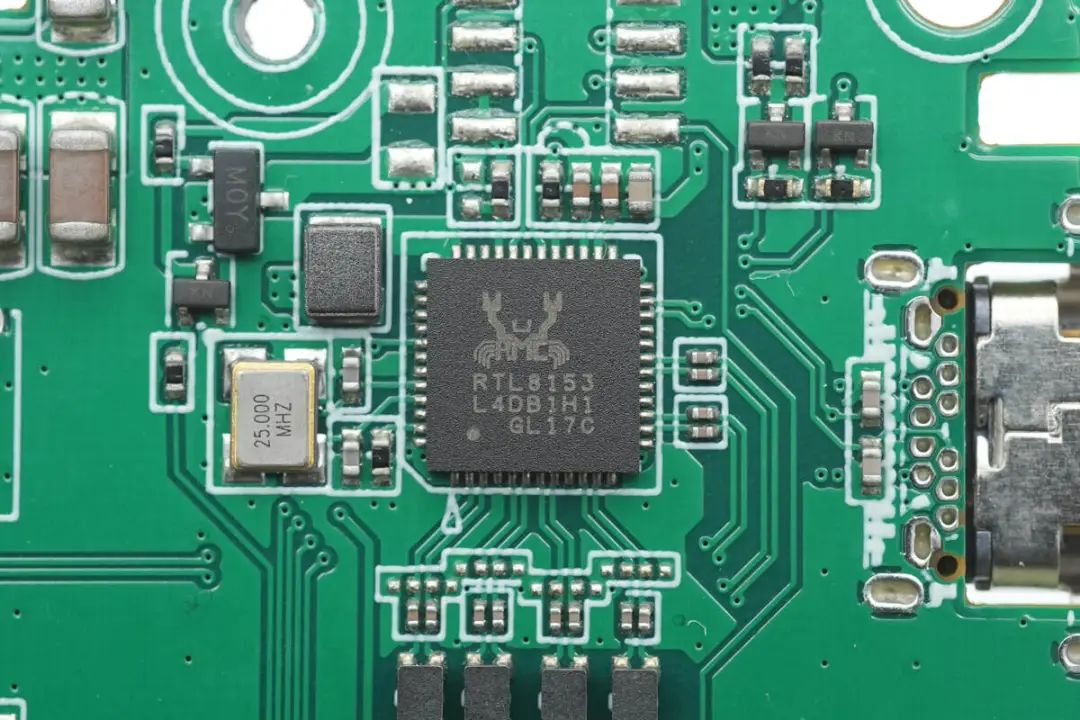

REALTEK瑞昱RTL8153，网卡桥接芯片，用于USB转换成网卡，支持USB3.0/2.0/1.1，支持10/100/1000M网络速率。

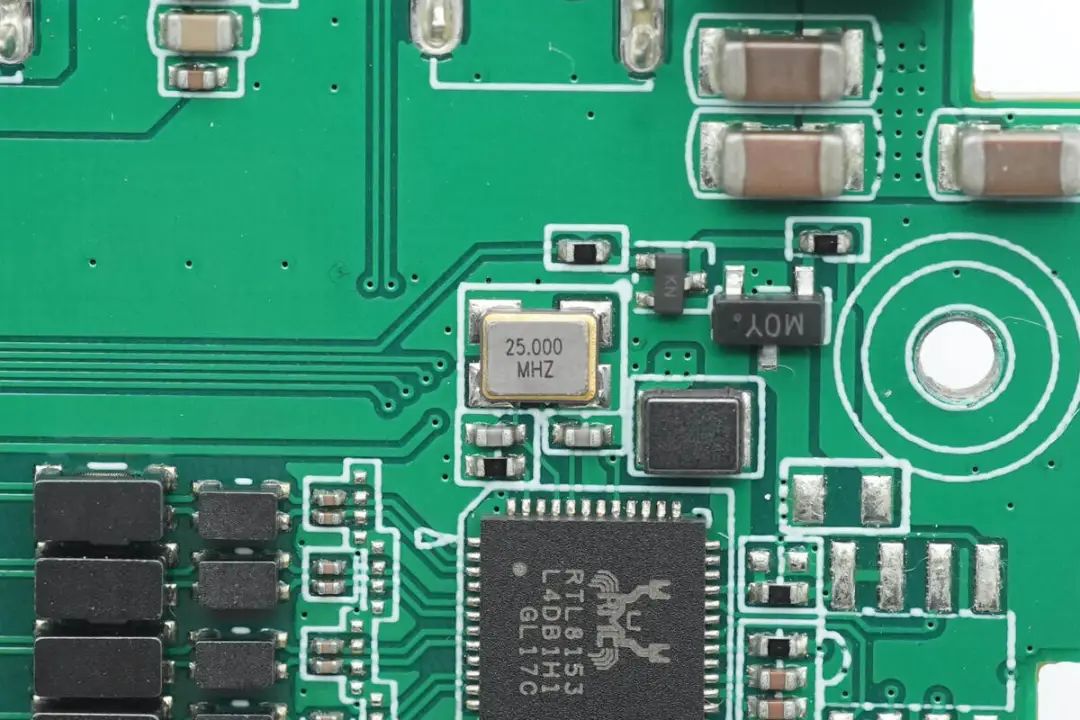

RTL8153外置25.000MHz时钟晶振特写。

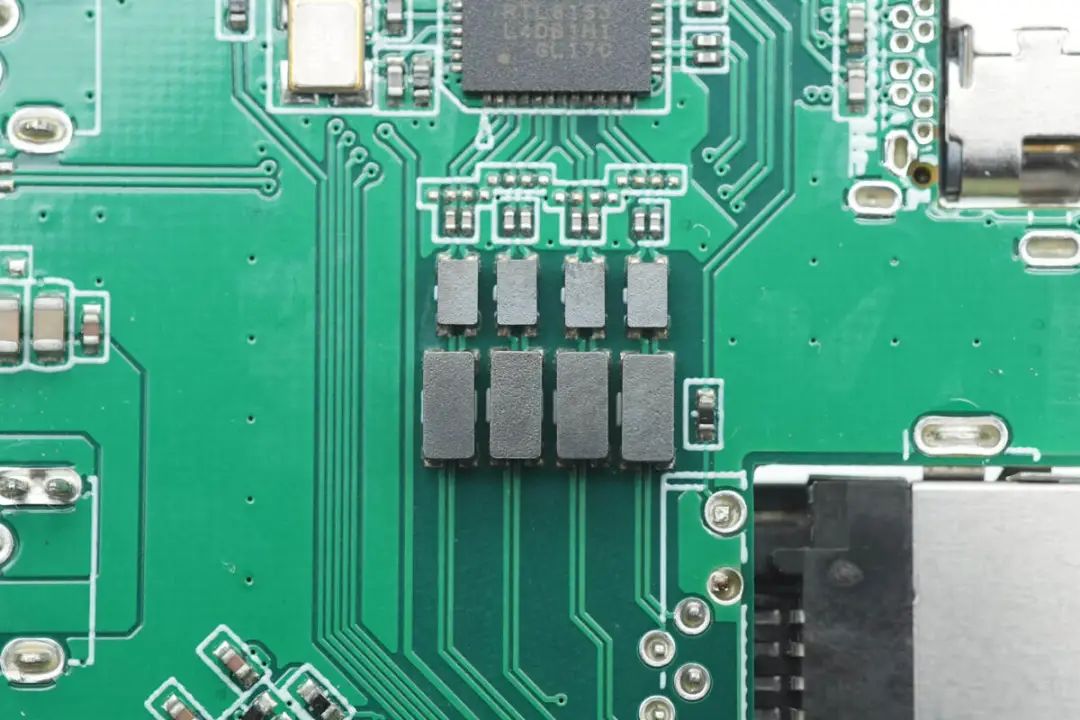

网络隔离变压器特写。

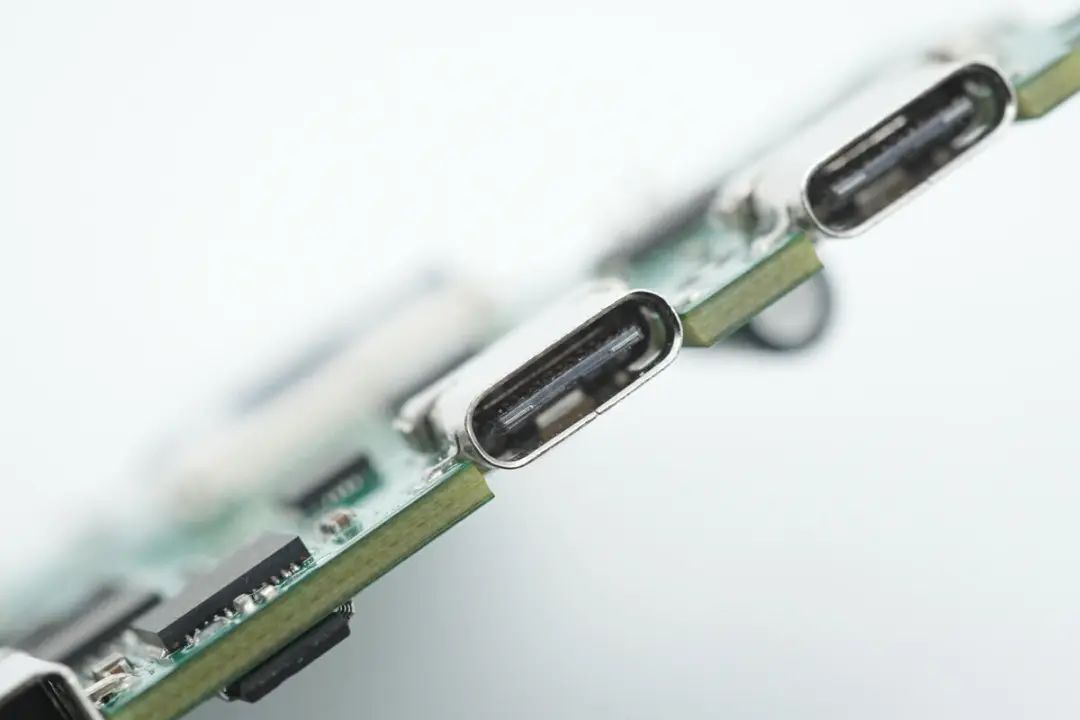

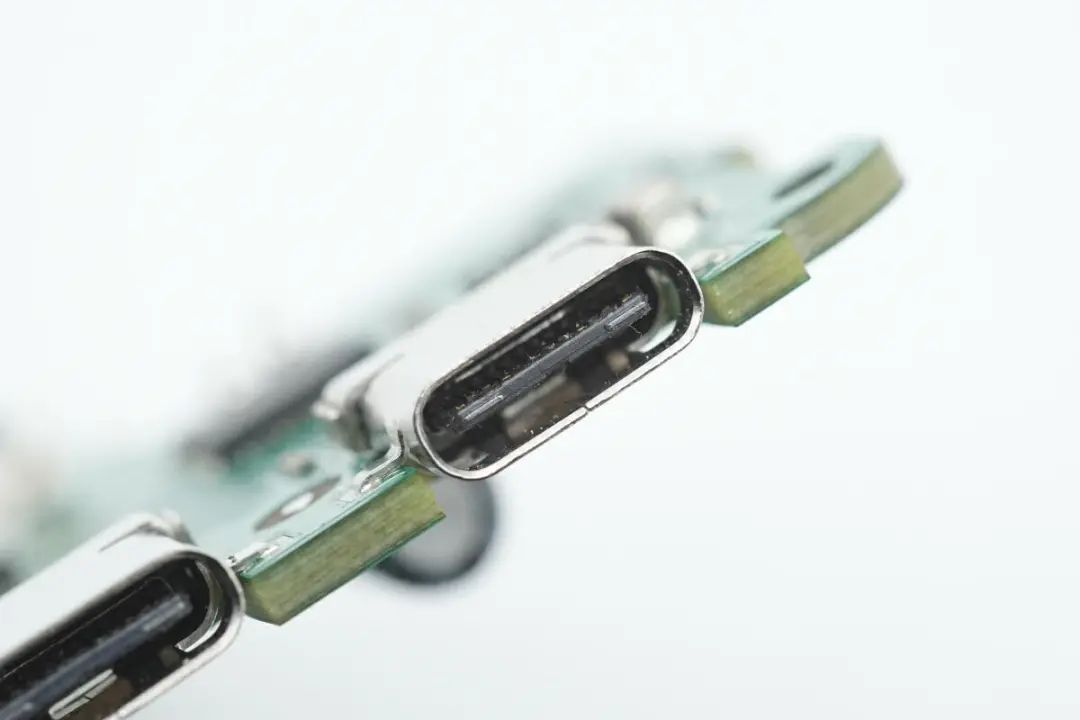

用于连接主机的USB-C接口特写。
另一个连接主机的USB-C接口特写。

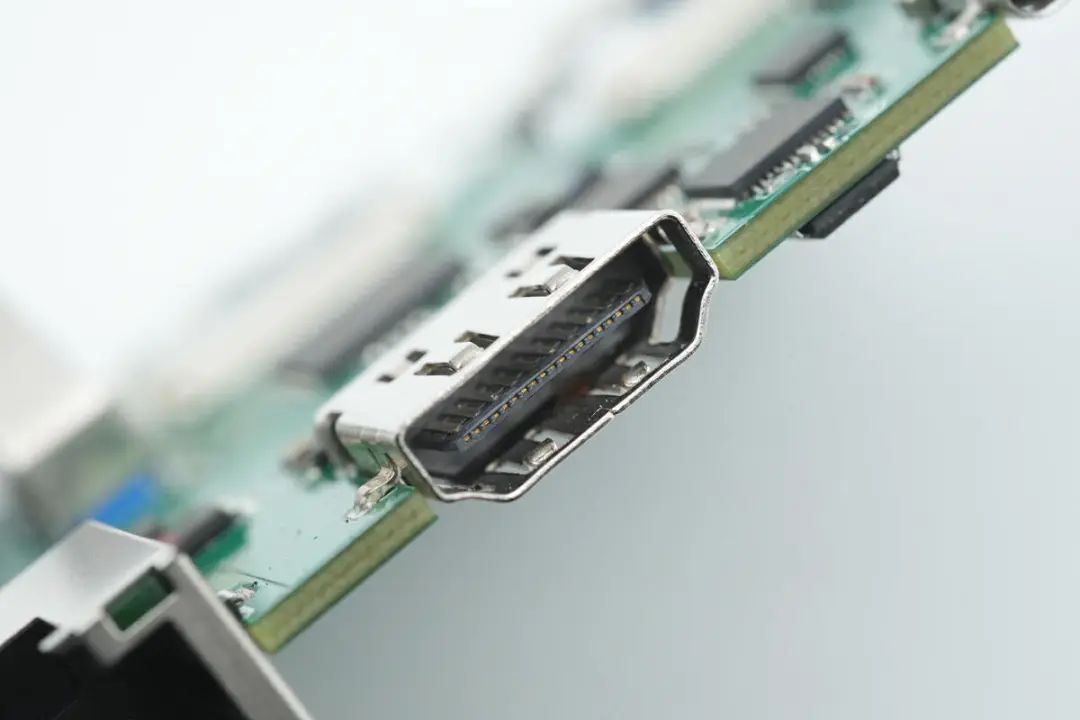

HDMI视频输出接口特写。

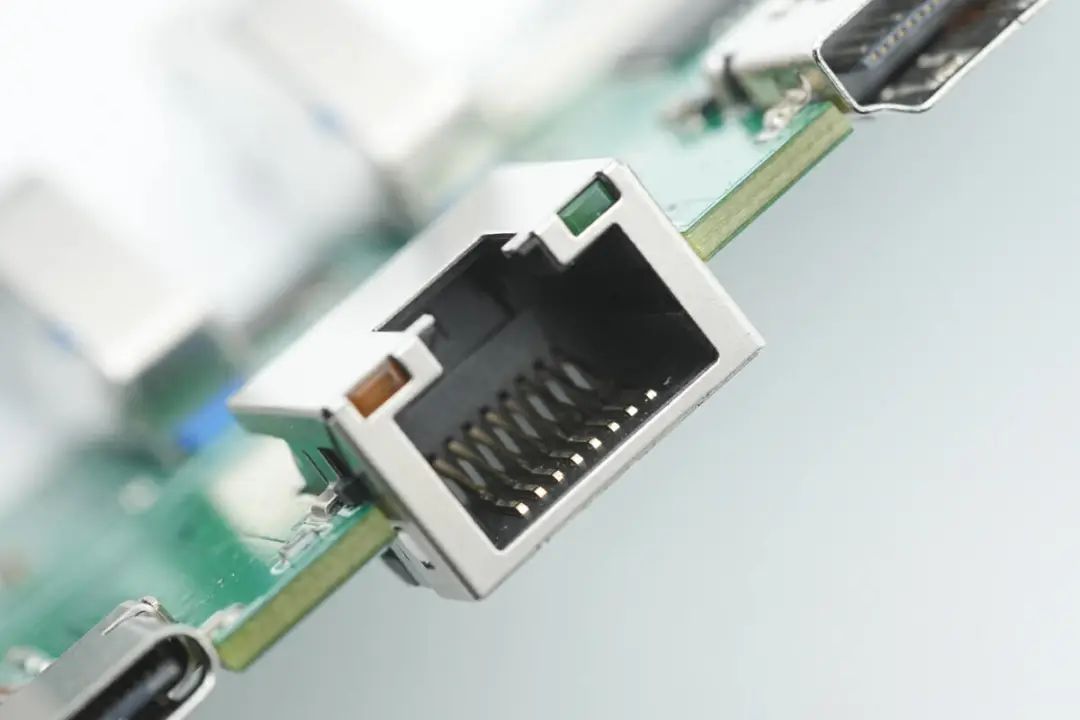

千兆有线网口特写。
用于扩展坞供电的USB-C接口特写。

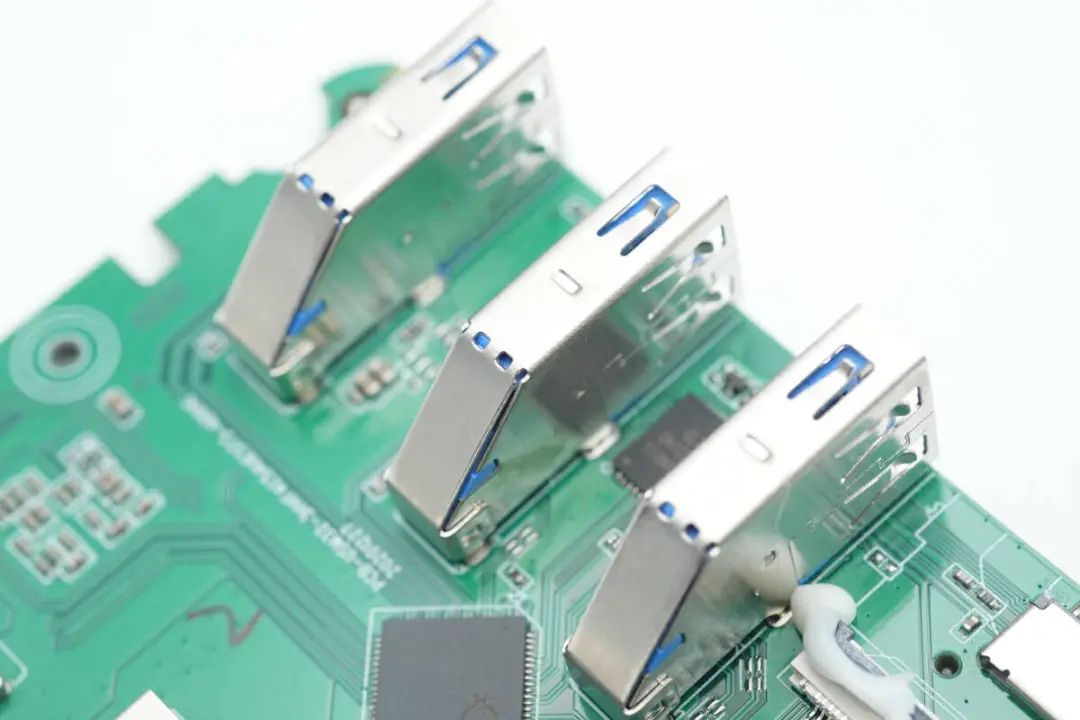

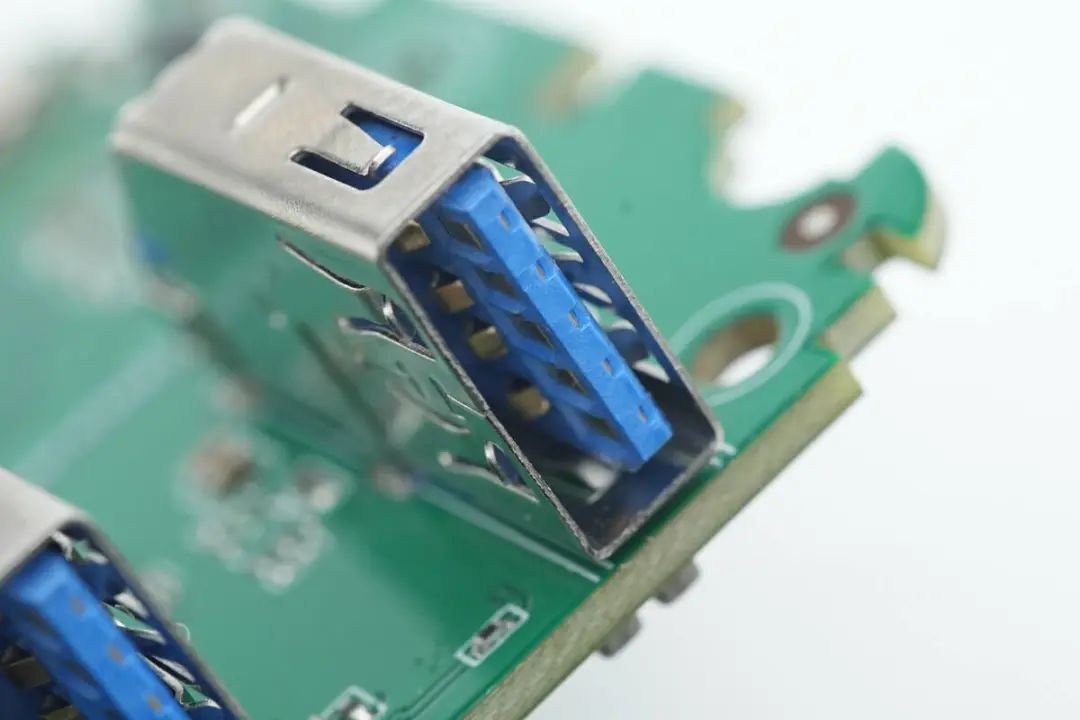

USB3.0 A口采用屏蔽外壳，垂直过孔焊接。
USB-A口特写，采用蓝色胶芯。

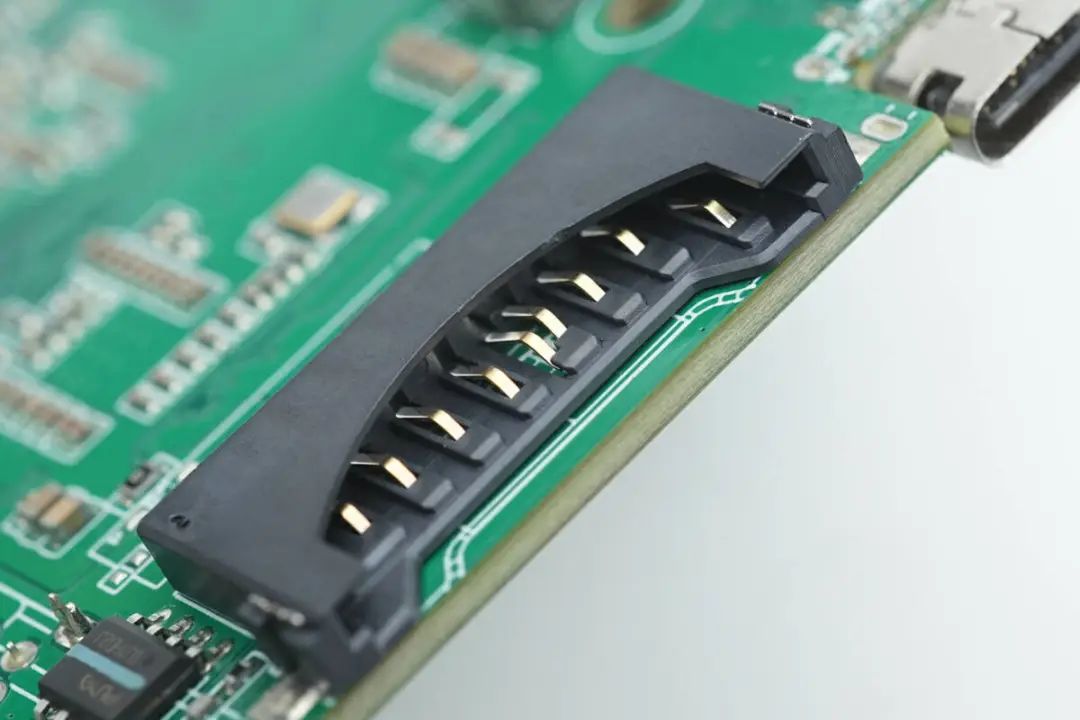

TF卡槽特写，贴片焊接。
SD卡槽同样为贴片焊接。

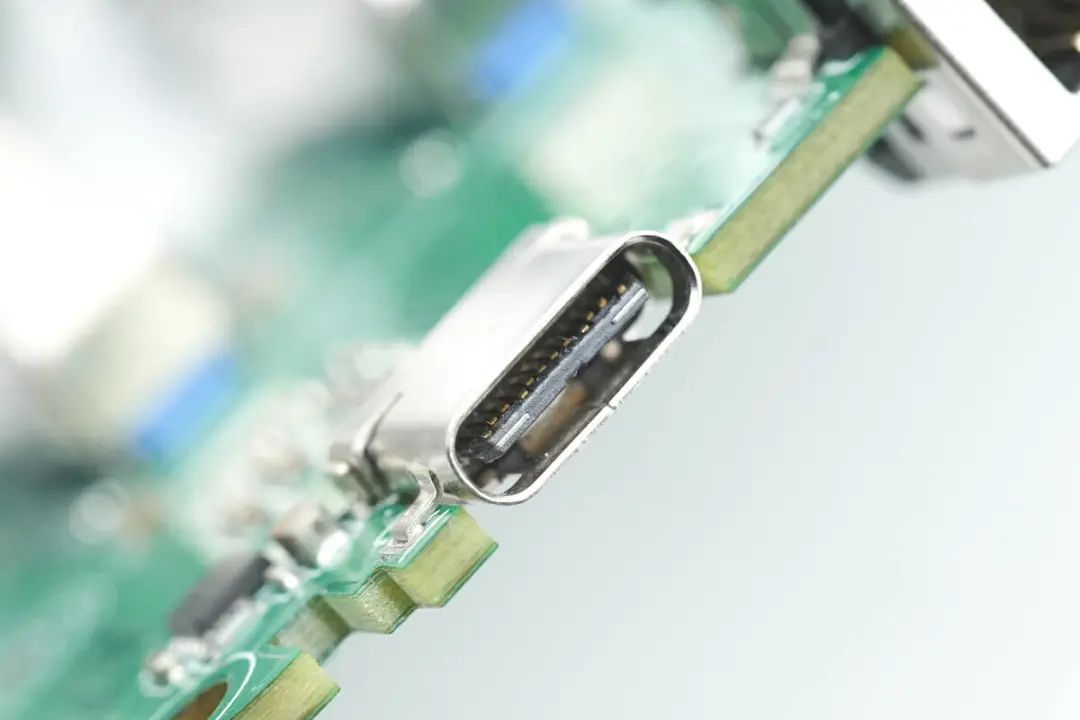

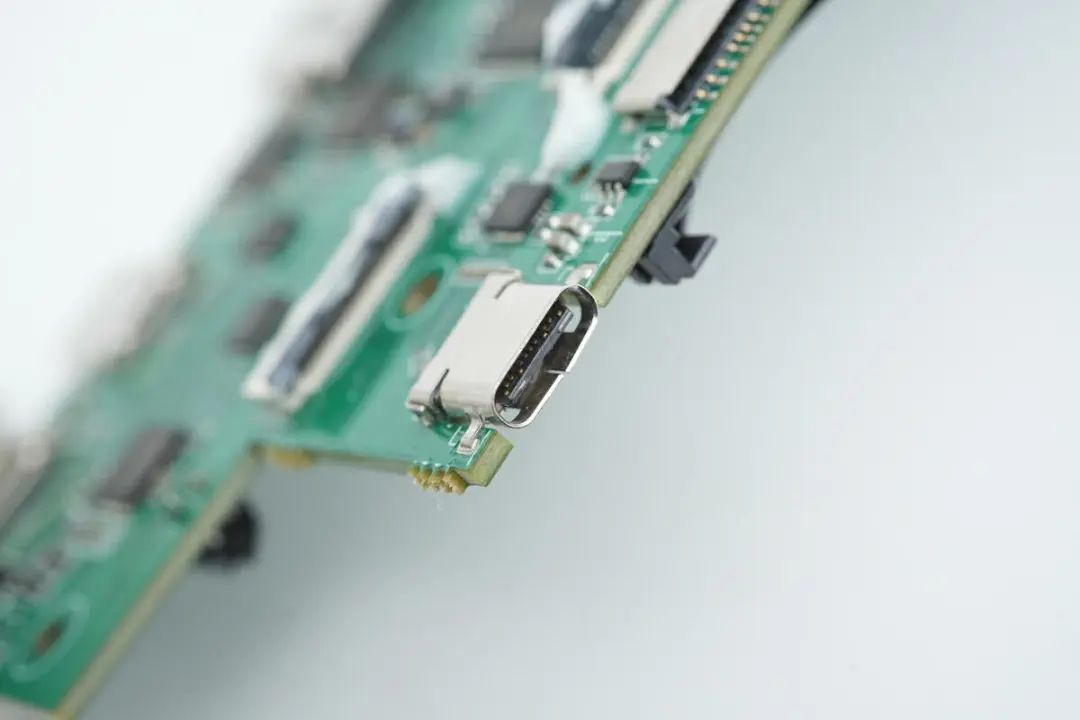

USB-C接口特写。

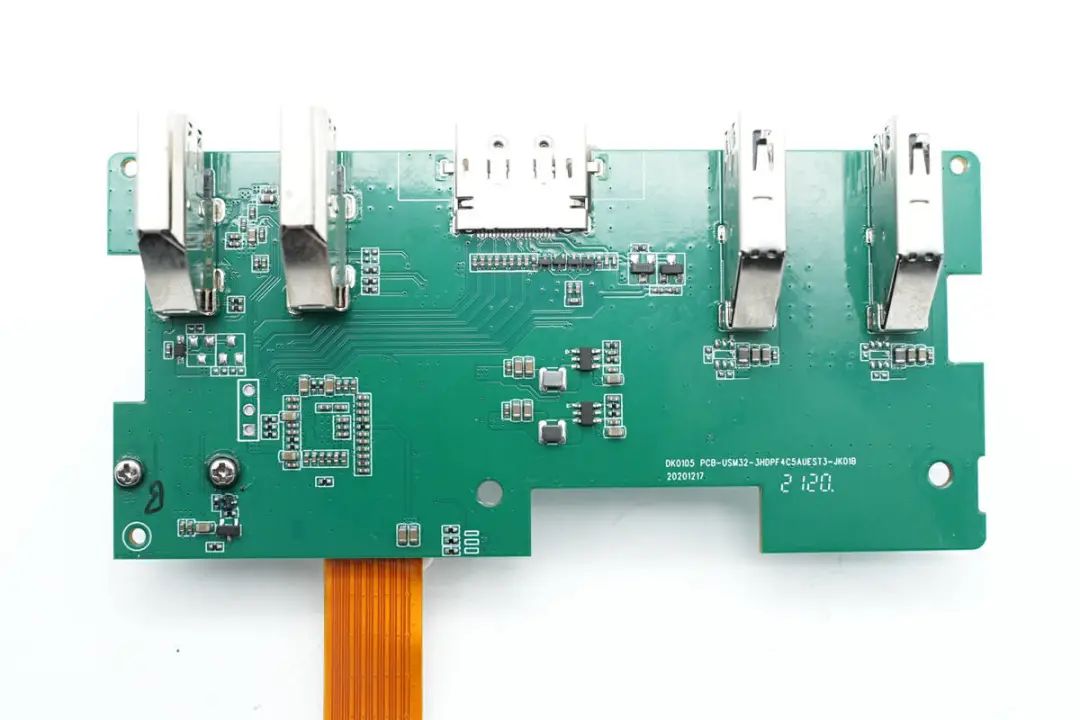

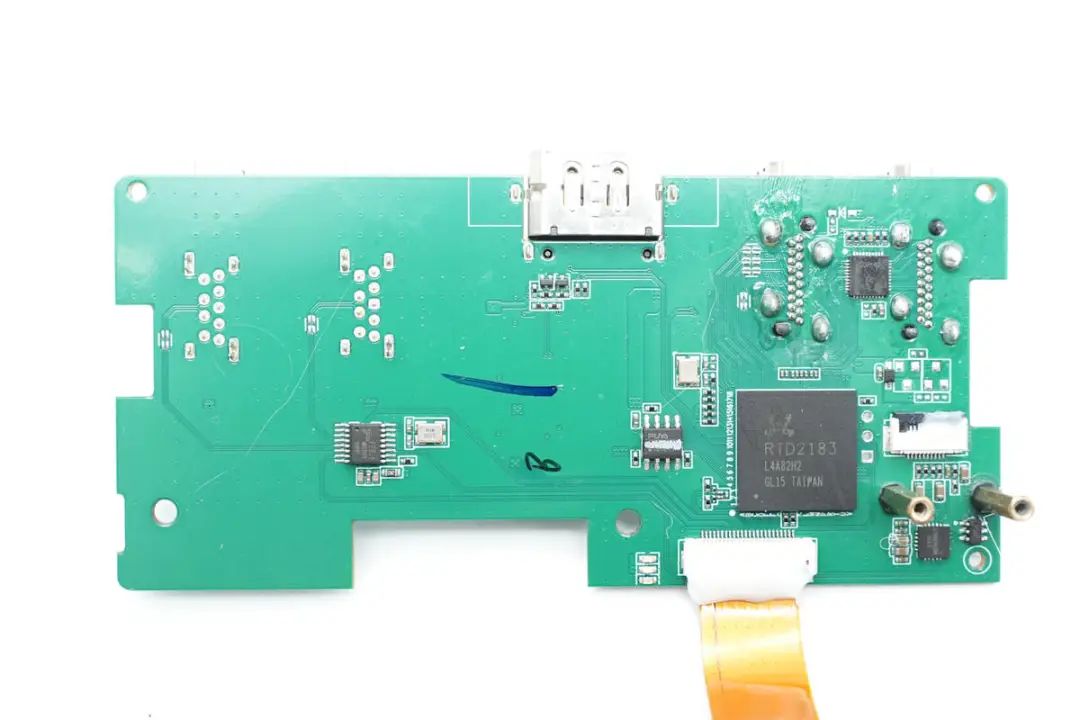

另一块PCBA模块为视频转接模块，焊接USB-A接口，DP接口和两个HDMI接口。
正面USB-A接口和HDMI接口均为过孔焊接固定。

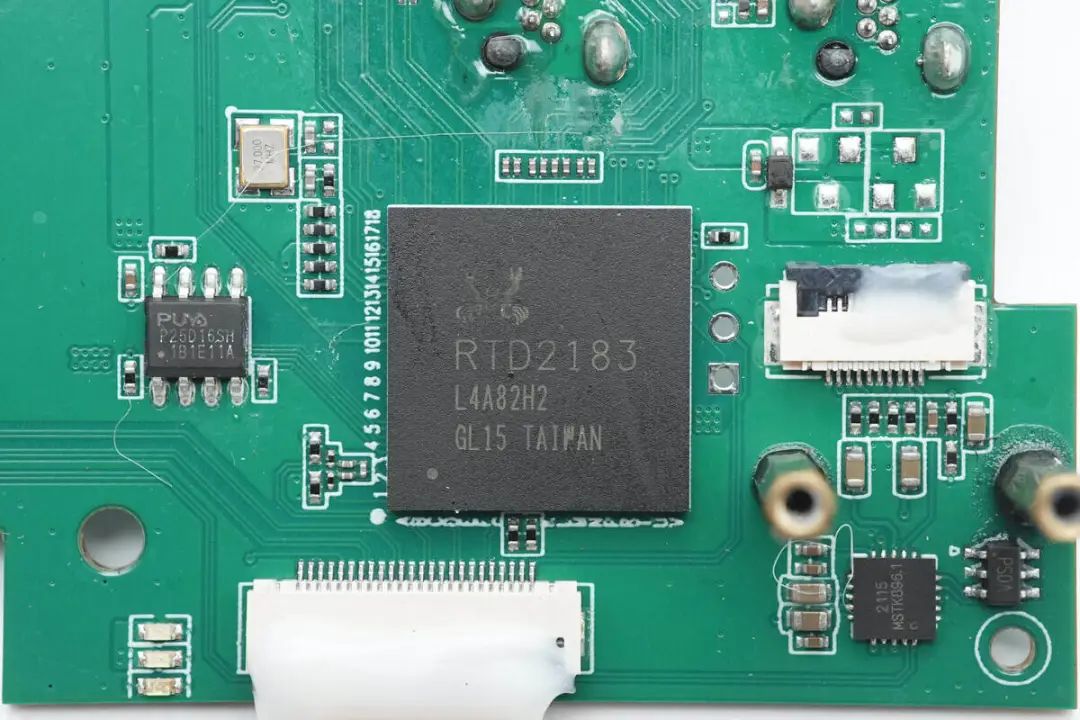

用于DP转HDMI的转换芯片来自REALTEK，型号RTD2183，具体资料不详。

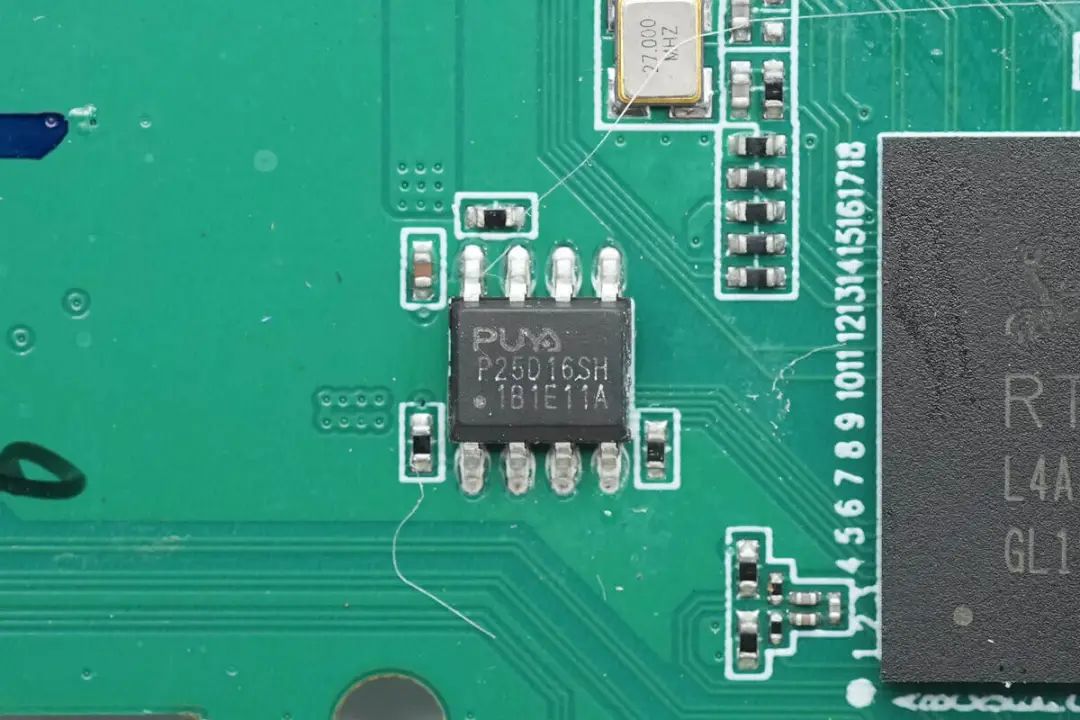

外置的存储器来自普冉，型号P25D16SH。

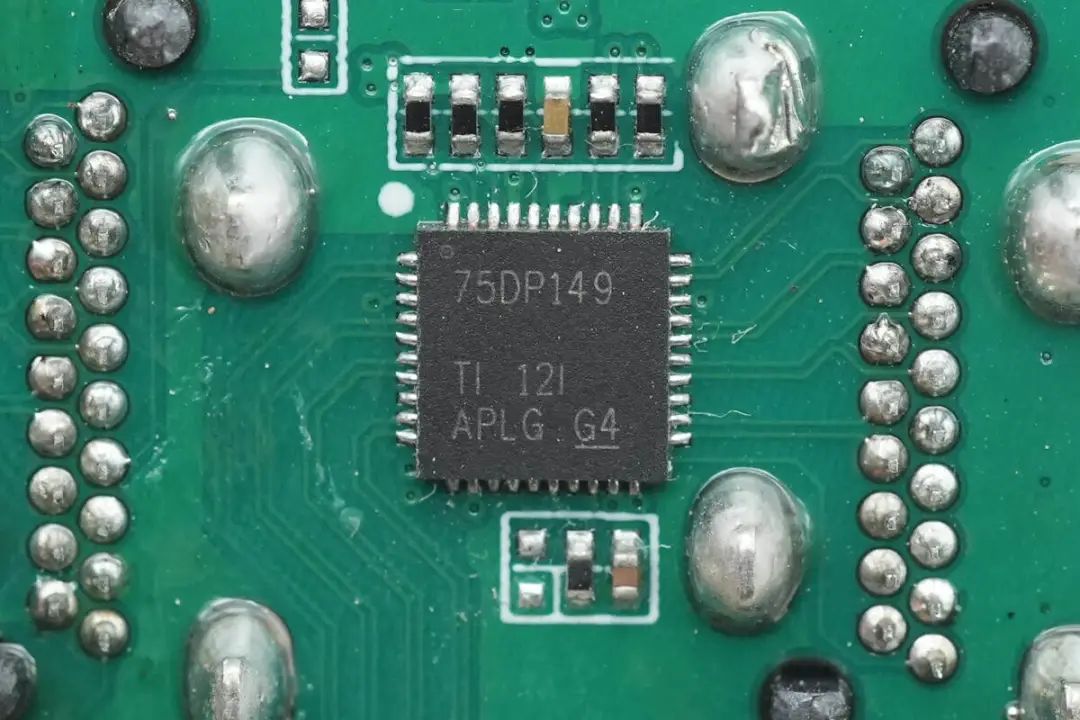

一颗重定时器芯片来自TI德州仪器，型号SN75DP149，是一颗DP物理层输入端口到差分信号重定时器，支持数字视频接口和HDMI接口。

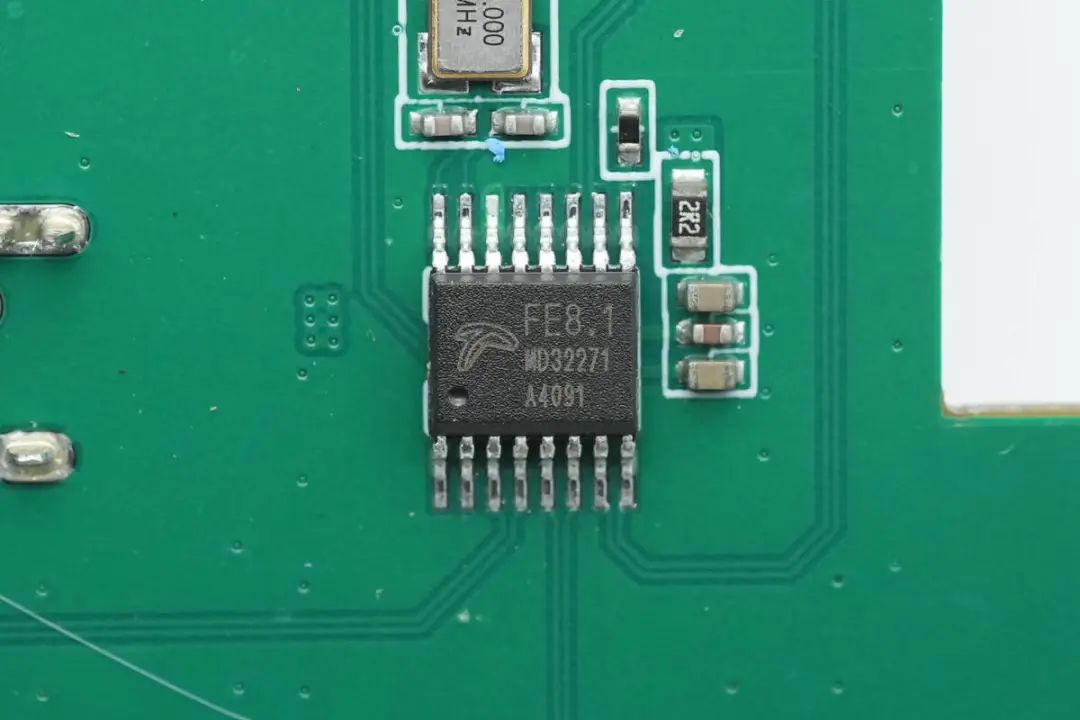

USB集线器芯片来自汤铭，型号FE8.1，是一颗USB2.0的集线器芯片。

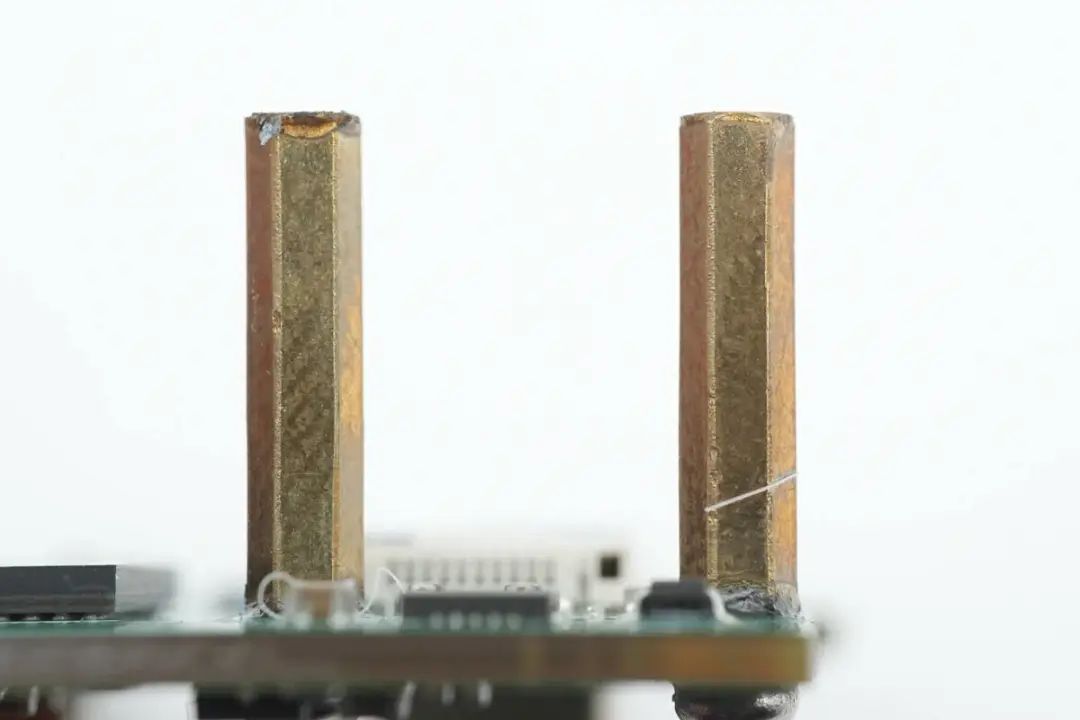

固定3.5mm音频接口小板的铜柱特写。

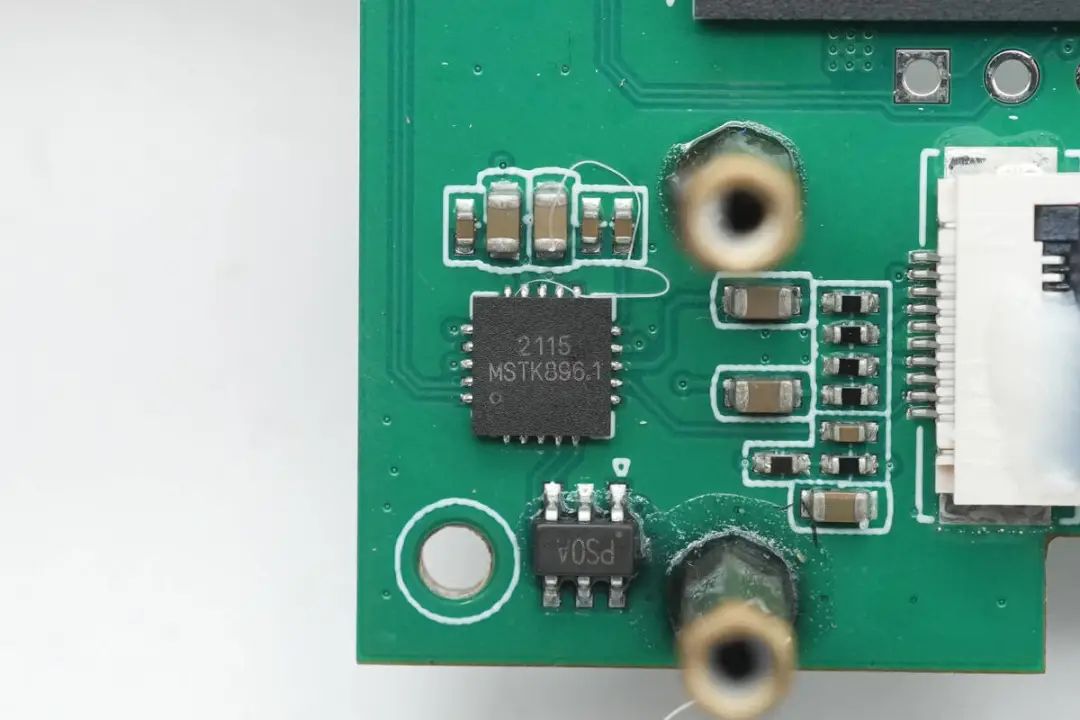

用于连接耳机的转换芯片丝印MSTK896.1。

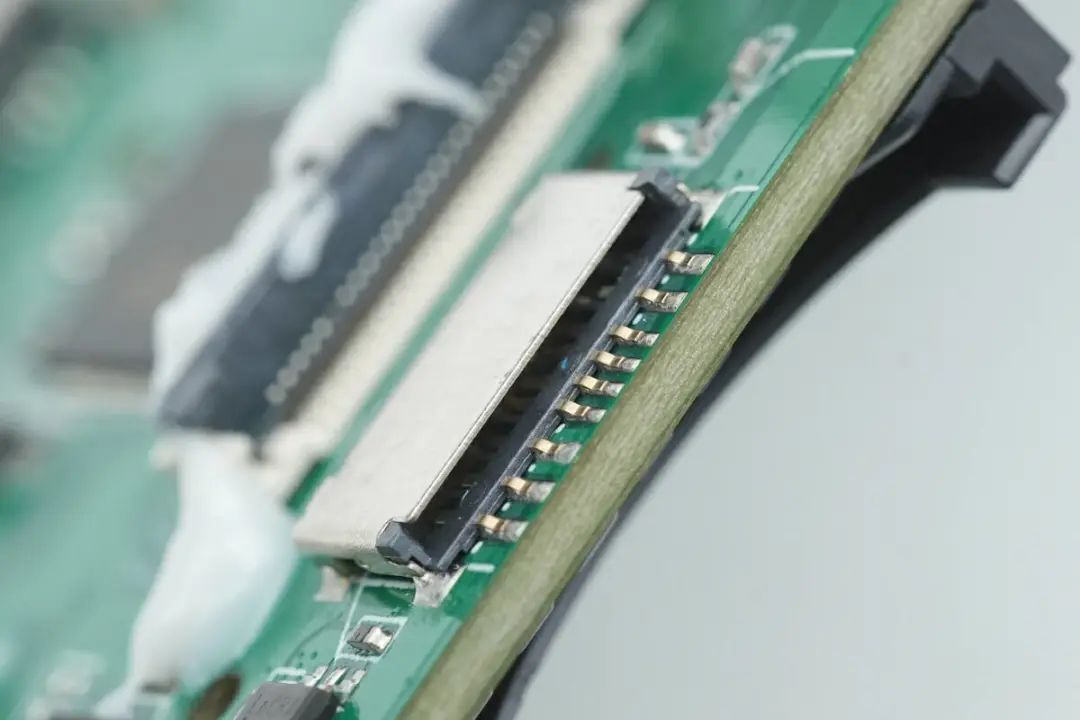

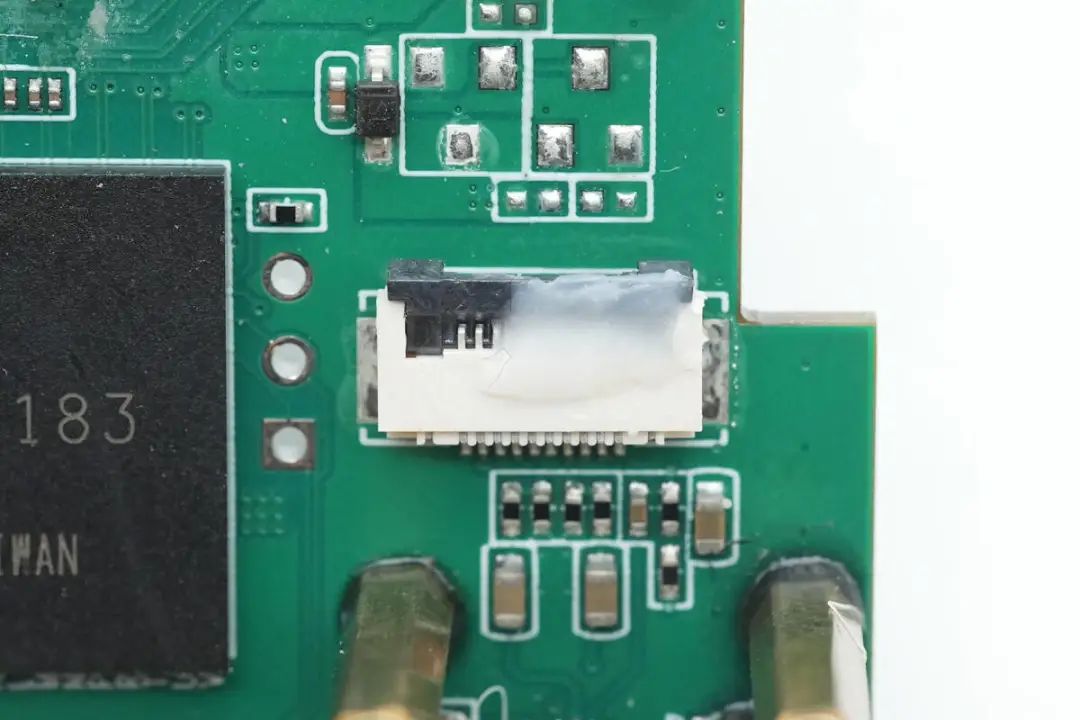

连接耳机插孔的排线插座特写。
3.5mm音频插座采用沉板焊接，通过排线连接。

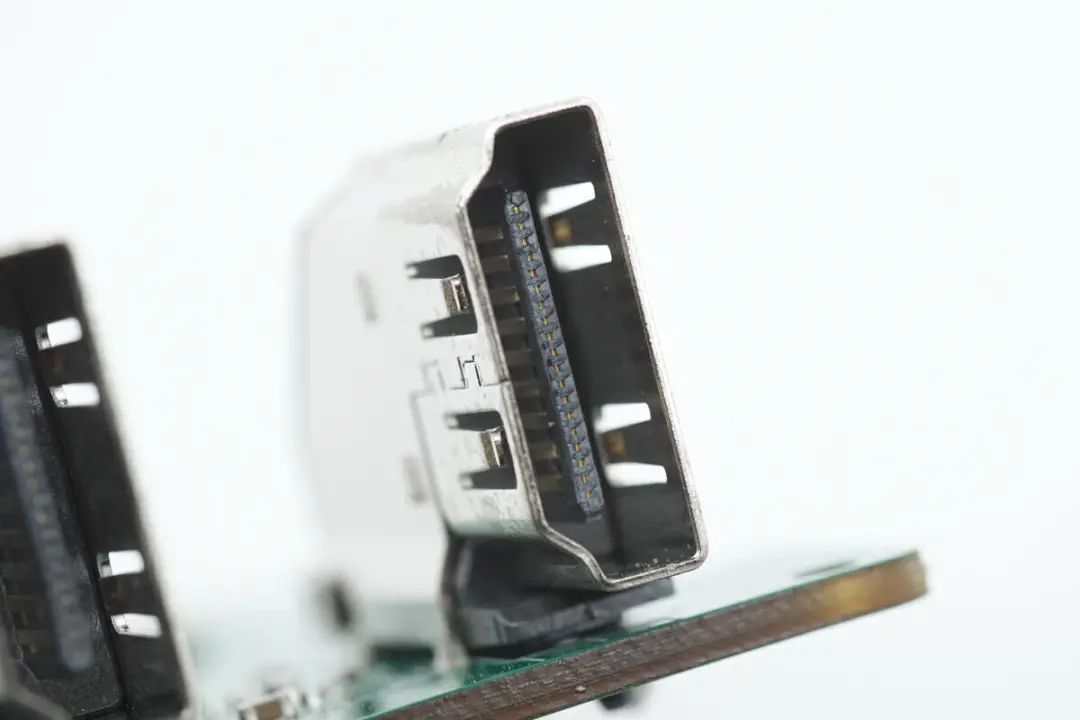

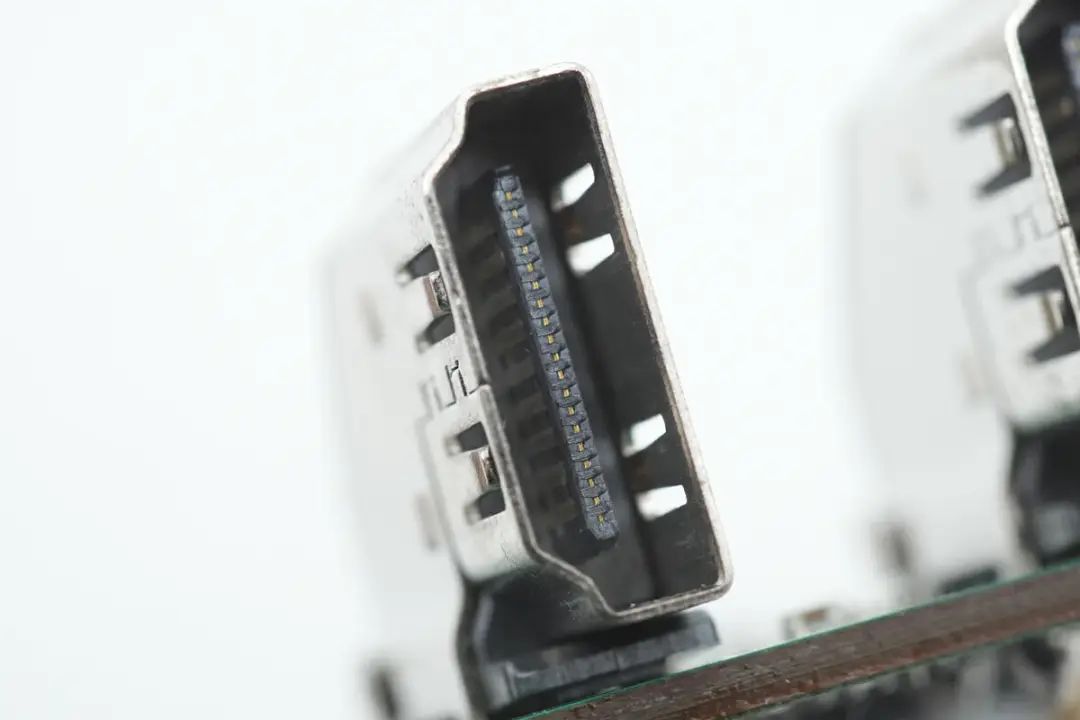

垂直焊接的HDMI接口特写。
另一个HDMI接口。

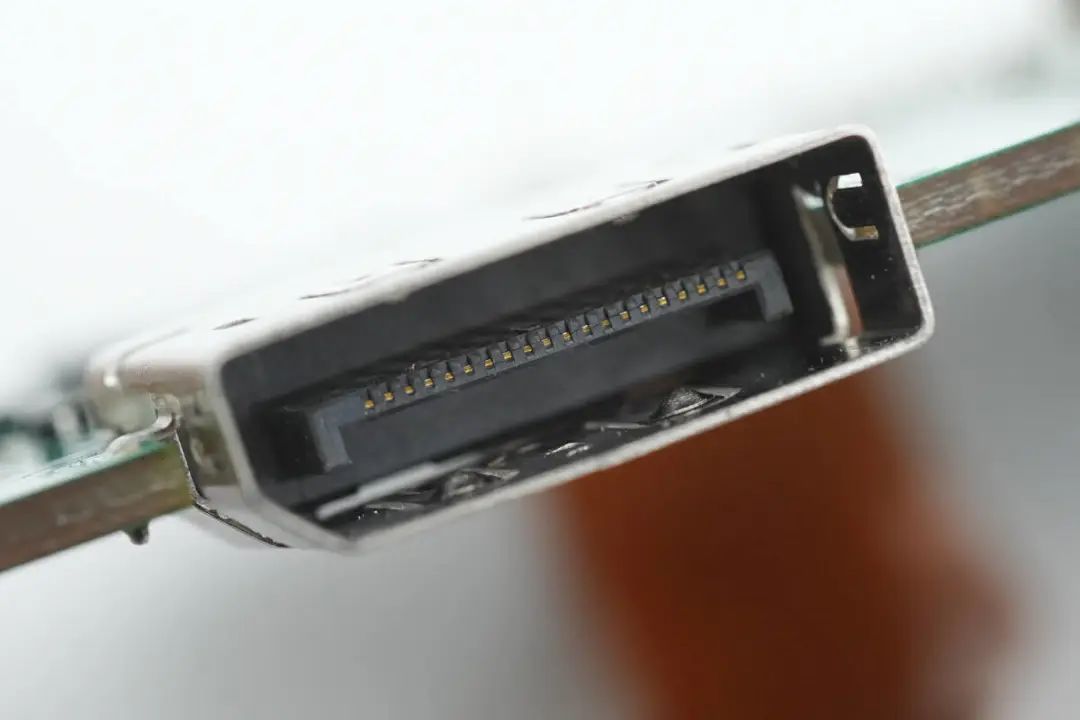

沉板焊接的DP接口特写。

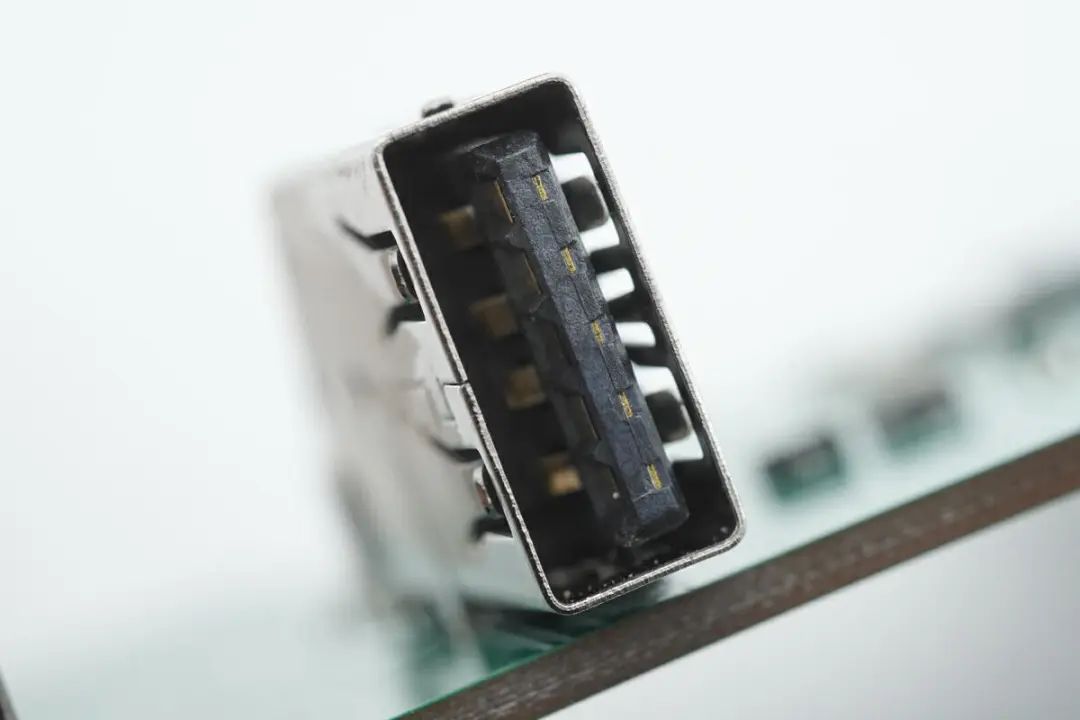

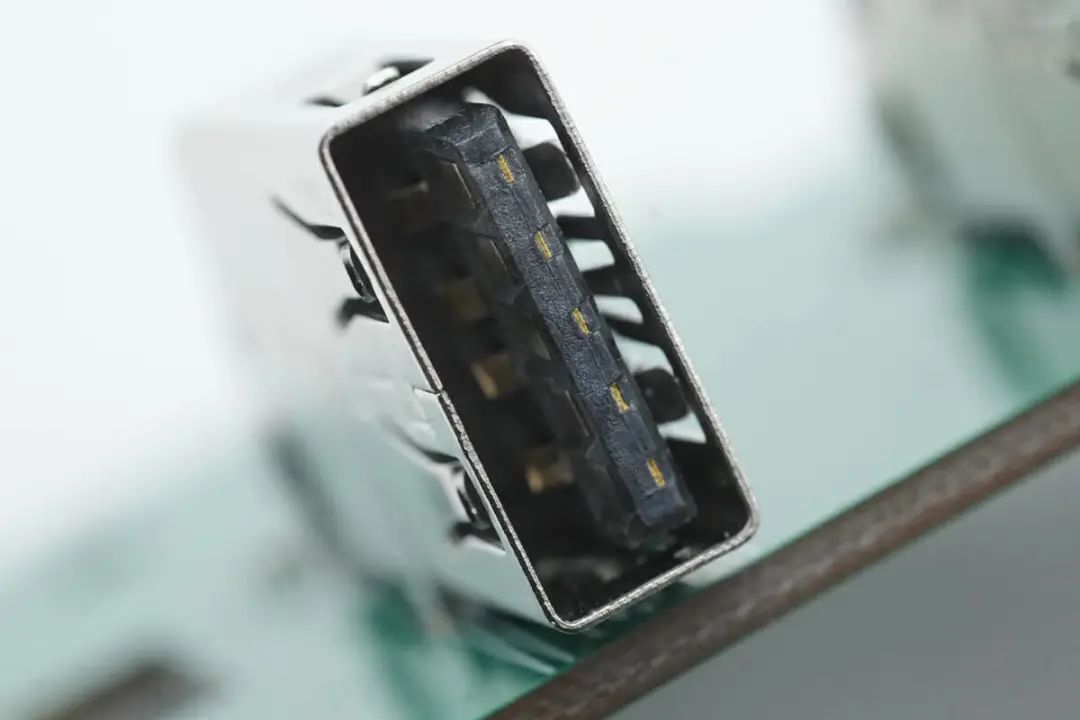

USB-A接口特写。
另一个USB-A接口。

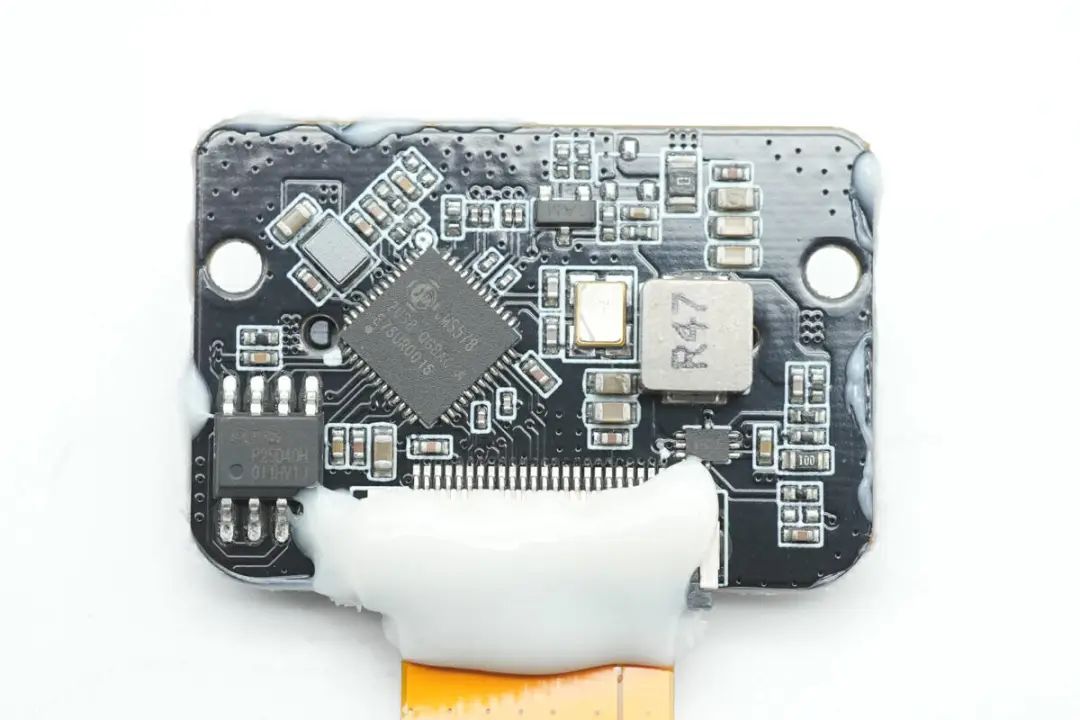

最后来到硬盘转接小板，小板一面焊接主控芯片，存储器和降压电路。

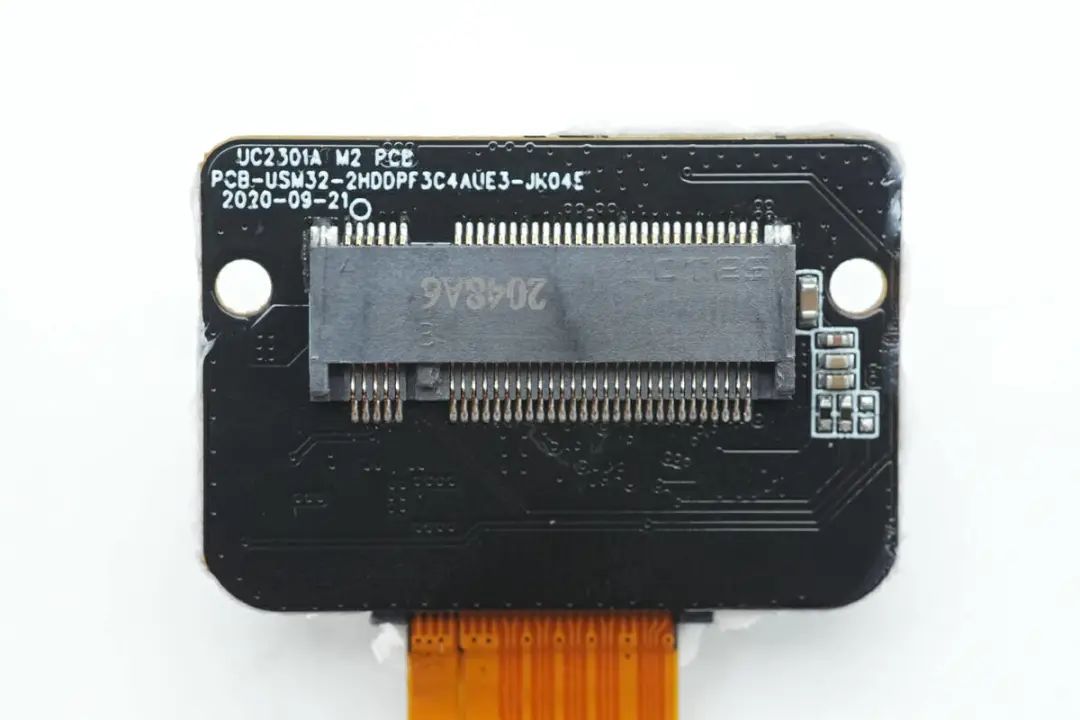

另外一面焊接硬盘插座。

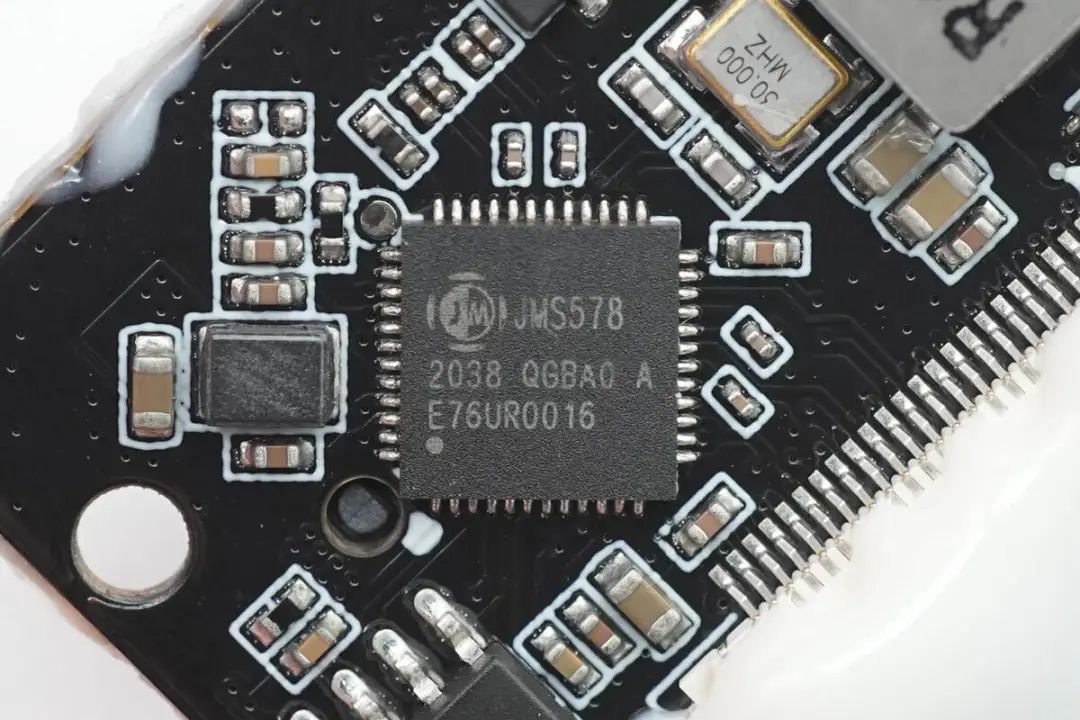

主控芯片来自智微，型号JMS578，是一颗USB3.0转SATA3的转换芯片，用于扩展坞读取M2硬盘功能。

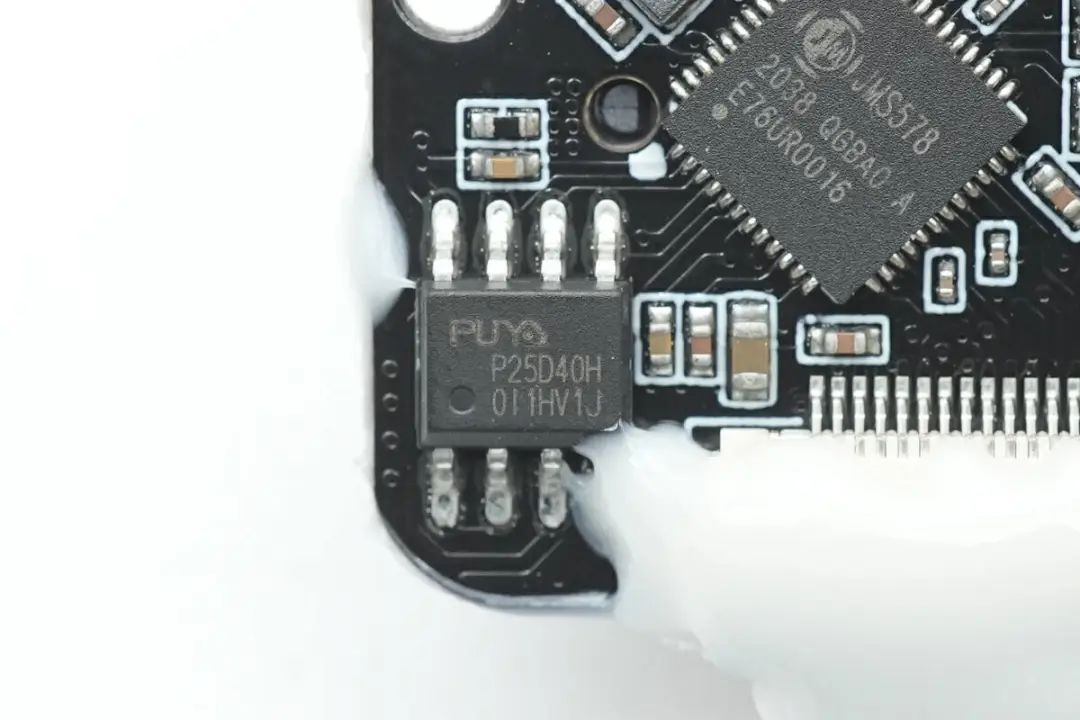

JMS578外置的存储器来自普冉，型号P25D40H。

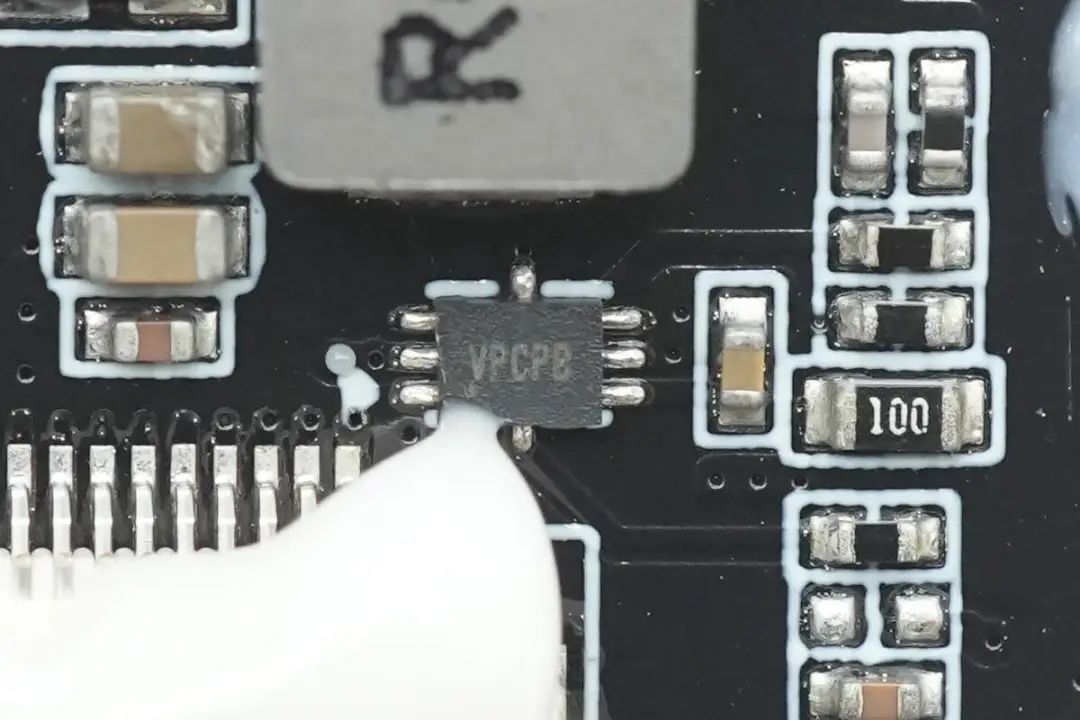

为硬盘供电的降压芯片丝印VPCP8。

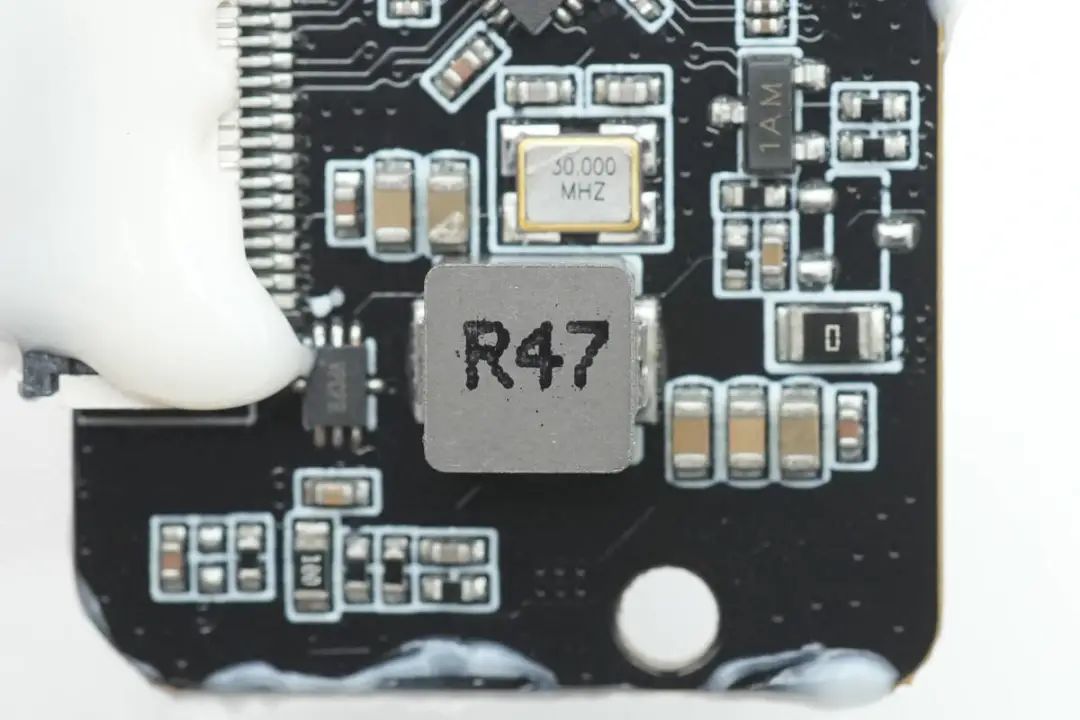

0.47μH降压电感特写。

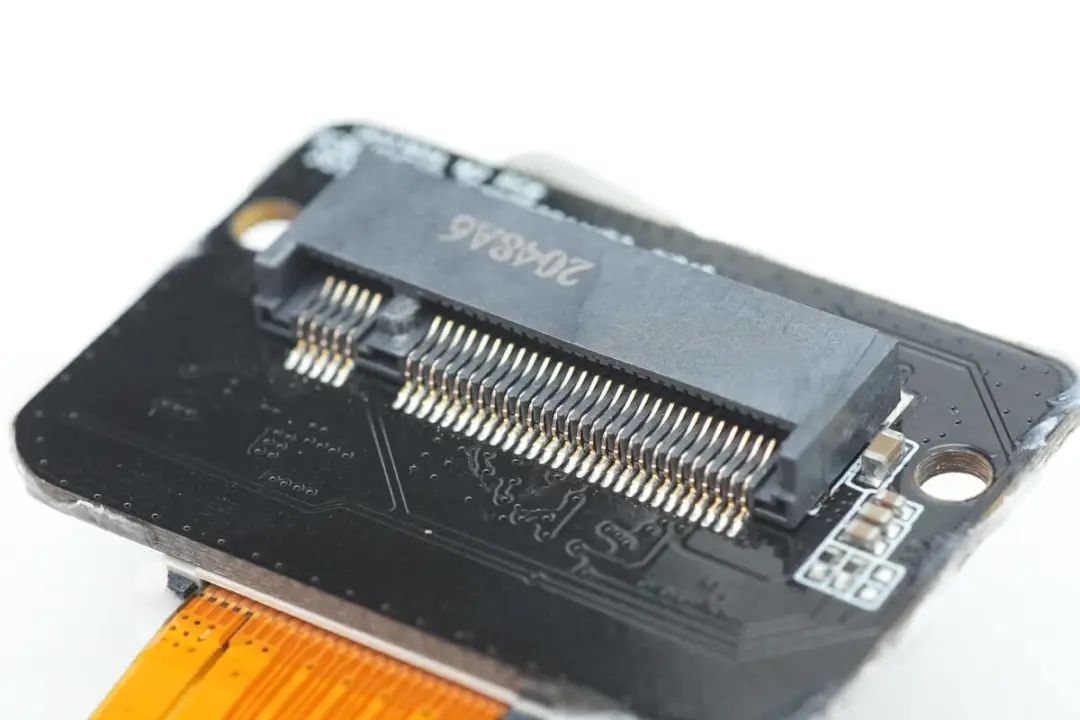

M2硬盘插槽特写。

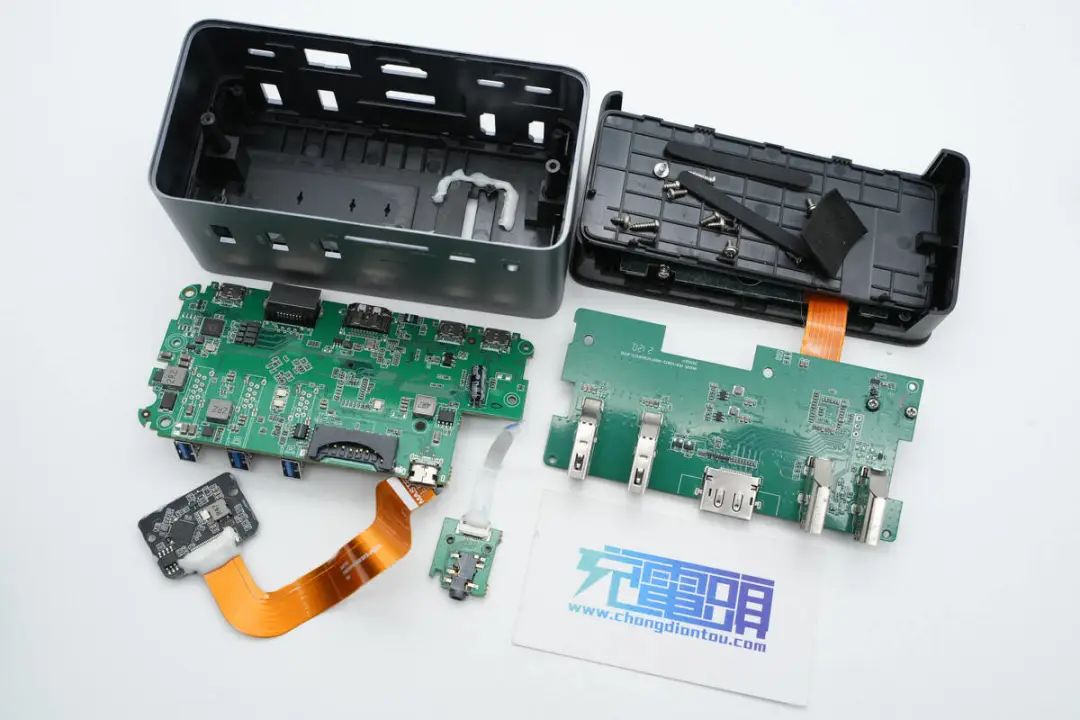

全部拆解一览，来张全家福。充电头网拆解总结
来酷推出的这款扩展坞通过USB-C接口连接笔记本电脑，可以将电脑的USB-C口扩展出千兆有线网口，USB-A接口，SD/TF读卡器，并且还能读取扩展坞内置的M2硬盘，连接有线音频，充分满足轻薄笔记本的扩展需求，是办公室的好帮手。充电头网通过拆解了解到，这款扩展坞内部采用两块PCBA模块通过排线连接，分别用于USB-C接口扩展和视频扩展功能，其中USB接口扩展采用VL817+RTS5411集线器芯片进行接口扩展，并采用GL3224用于读卡器功能，RTL8153用于千兆有线网络。视频扩展功能采用PS176HDM进行DP信号到HDMI的转换，并使用RTD2183进行视频转换。连接M2硬盘的小板采用JMS578主控芯片。若干颗芯片的组合，实现了完整的扩展坞功能。扩展坞采用铝合金外壳，坚固耐用，散热性能也很不错，保证长时间稳定使用。文章中出现的商品：
