工程师笔记|如何理解 RAMECC FAR 寄存器的值

目录预览

1.问题原因

2.RAMECC 控制单元

3.RAMECC 寄存器地址

4.RAMECC 寄存器

5.解决问题

1.问题原因

某客户测试 STM32H753xi 板子上的 ECC 功能，用于监控 AXI-SRAM 区域，但不是很明白 RAMECC FAR 寄存器在 RM0433 中的描述， “Bits 31:0 FADD[31:0]: ECC error failing address”。

比如在 AXI-SRAM 中，如果客户示例显示的是 FAR = 0x2004，但是这个地址值 0x2004 并不在 AXI-SRAM 范围之内，客户该如何理解 FAR 寄存器？希望能够有详尽的描述，这个 FAR 寄存器的偏移地址是 Word 地址还是 Byte 地址或其他？我们先来看看相关参考手册中关于 RAMECC 的介绍去寻找答案。

2.RAMECC 控制单元

RAM ECC 控制单元的数量取决于不同的 STM32H7 系列。比如，对于STM32H74x/5x 和 STM32H72x/3x 它们的每一个域都有一个 RAMECC 的控制器单元，为了描述简单，表述如下：

Domain 1 (D1) RAMECC unit = RAMECC1Domain 2 (D2) RAMECC unit = RAMECC2Domain 3 (D3) RAMECC unit = RAMECC3

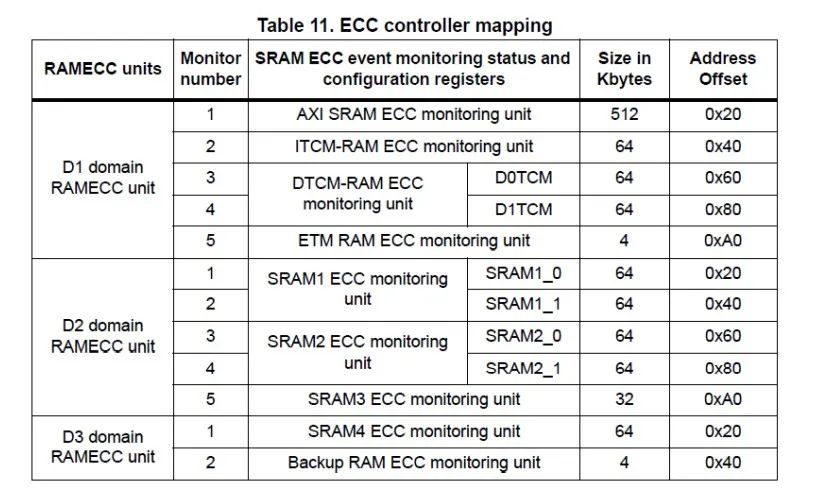

详细的说明请参考 RM0433 参考手册 rev7 中的截图：

3.RAMECC 寄存器地址

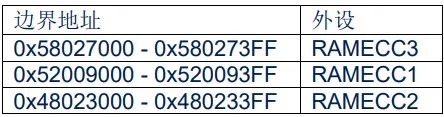

对于上图 Table 11 的 RAMECC 控制单元的地址总结成如下表格，具体的参考RM0433 的第二章节 Memory and bus architecture 中的 table 8.

4.RAMECC 寄存器

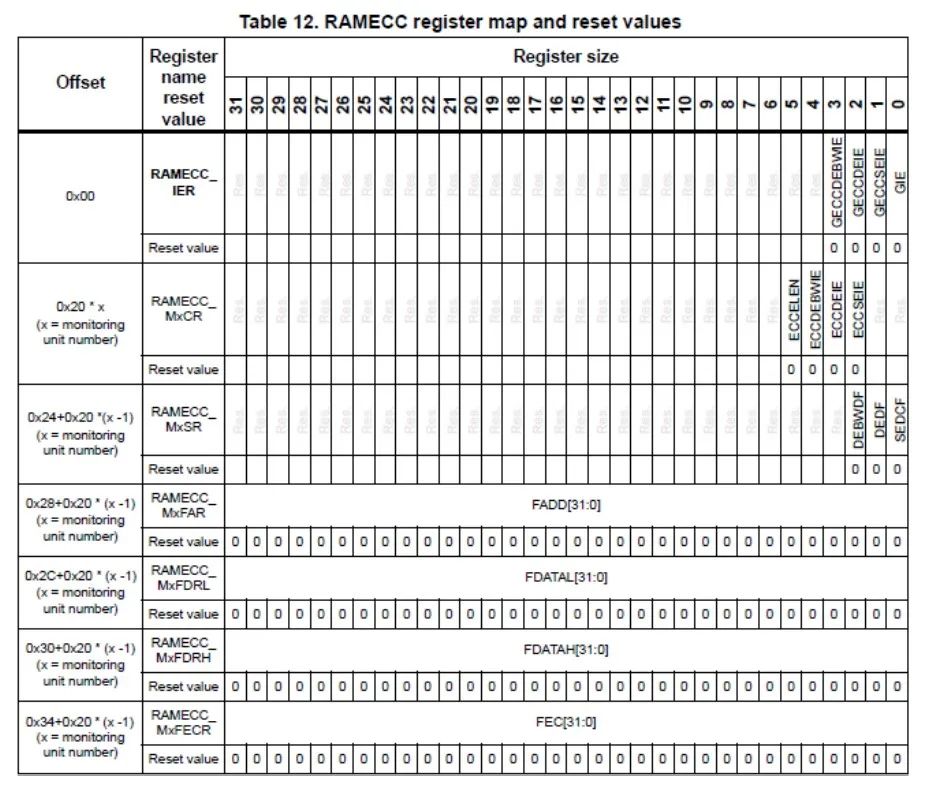

每一个 RAMECC 控制单元(RAMECC1、RAMECC2、RAMECC3)的监控单元Monitor number 均分别含有如下的一套寄存器组(其中 RAMECC_IER 为共同拥有)。

接下来我们以 RAMECC1 为例进行分析，其边界地址为：0x52009000 -0x520093FF，那么对于该 RAMECC1 控制单元中的寄存器组，对于每一个寄存器：

以 RAMECC1 的起始地址 0x52009000 为基准：RAMECC_IER：中断使能，偏移地址 0x00，该寄存器地址即为：0x52009000。

RAMECC_MxCR：配置寄存器，偏移地址 0x20 *x，x 为 ECC 监控单元号，该寄存器地址的表达式为：0x52009000 + 0x20 * x ，x 取值范围= [1..5](见上面表格 Table 11 ECC controller mapping)，所以：

Monitor 1 - AXI SRAM ECC 监控单元，该寄存器地址即为 0x52009020，监控大小为整个 AXI SRAM 的 512KB 字节(0x24000000 -0x2407FFFF)。

Monitor 2 - ITCM-RAM ECC 监控单元，该寄存器地址0x52009040， 监控大小为整个ITCM RAM的64KB字节(0x00000000 -0x0000FFFF)。

Monitor 3、Monitor 4、Monitor 5 中该 RAMECC_MxCR 寄存器的地址，以此类推。

RAMECC_MxSR -- 状态寄存器，偏移地址: 0x24 + 0x20 * (x - 1)，x 为 ECC monitor number 号码(见上面表格 Table 11 ECC controller mapping)。那么该寄存的地址为：0x52009000 + 0x24 + 0x20 * (x-1) ，x 取值范围 = [1..5]：

Monitor 1：0x52009024

Monitor 2：0x52009044

Monitor 3 : 0x52009064

Monitor 4 : 0x52009084

Monitor 5 : 0x520090a4

RAMECC_MxFAR --失败地址寄存器，表达式：0x52009000 + 0x28 + 0x20 * (x-1) , x取值 = [1..5]：

Monitor 1：0x52009028

Monitor 2：0x52009048

Monitor 3：0x52009068

Monitor 4：0x52009088

Monitor 5：0x520090a8

RAMECC_MxFDRL -- 失败数据低位，表达式 0x52009000 + 0x2c + 0x20 * (x-1) ，x 取值= [1..5]

Monitor 1：0x5200902c

Monitor 2：0x5200904c

Monitor 3：0x5200906c

Monitor 4：0x5200908c

Monitor 5：0x520090ac

RAMECC_MxFDRH -- 失败数据高位，表达式 0x52009000 + 0x30 + 0x20 * (x-1)，x 取值= [1..5]

Monitor 1：0x52009030

Monitor 2：0x52009050

Monitor 3：0x52009070

Monitor 4：0x52009090

Monitor 5：0x520090b0

RAMECC_MxFECR --失败 ECC 错误代码，表达式 0x52009000 + 0x34 + 0x20 * (x1) ，x 取值 = [1..5]

Monitor 1：0x52009034

Monitor 2：0x52009054

Monitor 3：0x52009074

Monitor 4：0x52009094

Monitor 5：0x520090b4

5.解决问题

通过查询资料与试验，FADD[31:0]中表述的地址是 word 而不是 bit。为了计算真实的地址，客户需要用如下公式计算：真实地址= 所处内存的首地址 + FADD x 字节数。

现在举个例子，如上述提到的 FADD= 0x2004 :

- 对于 64-bit word 的内存 :如 AXI RAM : 0x2400 0000 + 0x2004 * 8 = 0x2401 0020；

- 对于 32-bit word 的内存 :如 SRAM1 : 0x3000 0000 + 0x2004 * 4=0x3000 8010 ；
