1、前言

客户在做 GUI 项目开发时，会碰到许多显示相关的问题。

屏幕花屏是比较严重的问题，如果产品出现花屏，会严重影响使用体验。正常的 UI 显示，包括画图和将帧缓冲传输到屏幕两个过程。如果画图过程出错，那帧缓冲的内容就不对了，传输到屏幕后显示也不可能正确。如果画图过程正确，而传输过程出错，虽然帧缓冲的内容是对的，而屏幕接收到的数据出错了，那屏幕显示的内容自然也是错误的。因此在定位显示错乱、花屏等问题时，需要先判断是画图出错还是传输过程出错。

本文会介绍一种方法，将帧缓冲内容导出并保存为图片，来判断帧缓冲内容是否正确。由于帧缓冲的内容为全部像素的 RGB 数据，在导出后需要借助其它工具将 RGB 数据转换为图片，方便在 PC 上直接查看。

这里可以使用 python 的 pillow 包，将 RGB 转换为JPG 图片。而读取帧缓冲的过程可以借助 python 的 pyswd 包来实现。

2、环境安装

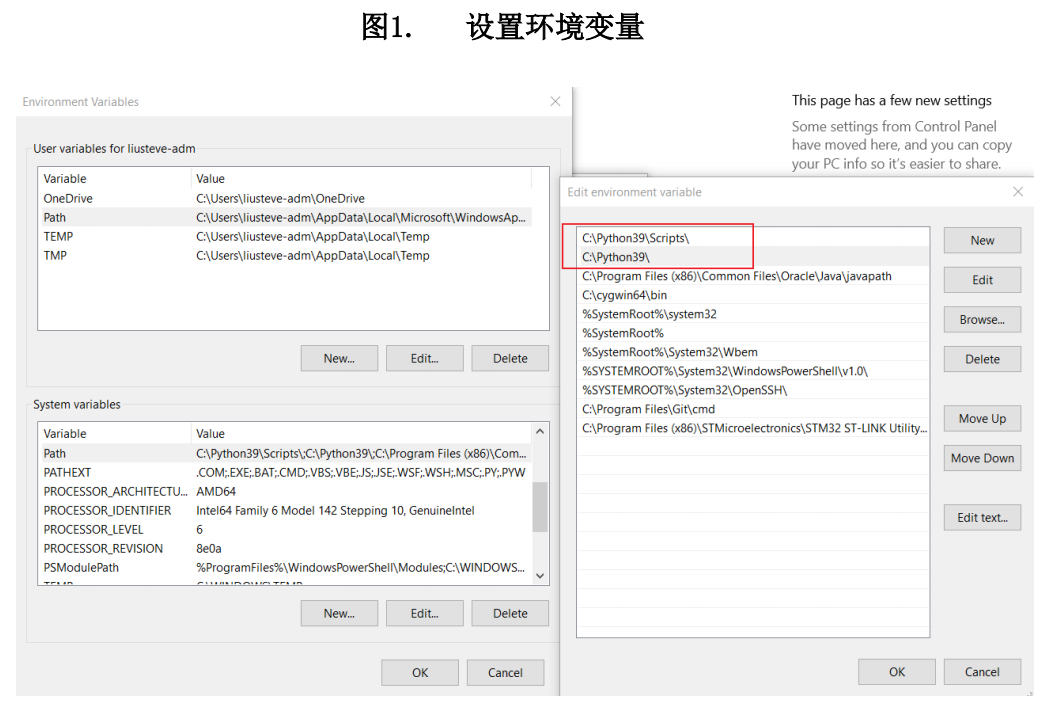

本机环境：Windows10 64bit 安装 python 3.9.0 (测试过 3.9.6 正常)，检查系统环境变量，将 python 添加到 Path中。

下载：https://www.python.org/downloads/

2.1. 安装 libusb

下载：https://github.com/libusb/libusb/releases

解压 libusb-1.0.24.7z，将 VS2019/MS64/dll/libusb-1.0.dll 拷贝到 python 安装目录，与 python.exe 相同目录

2.2. 安装 pyusb

下载：https://pypi.org/project/pyusb/#files

打开 powershell，输入 pip install pyusb-1.2.1-py3-none-any.whl

2.3. 安装 Pillow

下载：https://www.lfd.uci.edu/~gohlke/pythonlibs/#pil

打开 powershell，输入 pip install Pillow-8.3.1-cp39-cp39-win_amd64.whl

2.4. 安装 pyswd

下载：https://github.com/cortexm/pyswd/releases/tag/v1.0.0

解压 pyswd-1.0.0.zip，打开 powershell，进入 pyswd-1.0.0 目录，输入 python setup.py install

3. 将帧缓冲保存为图片

3.1. 读取帧缓冲

通过 pyswd，可以创建 stlink 对象连接到目标板，用read_mem 函数来读取目标板内存。

3.2. 保存图片

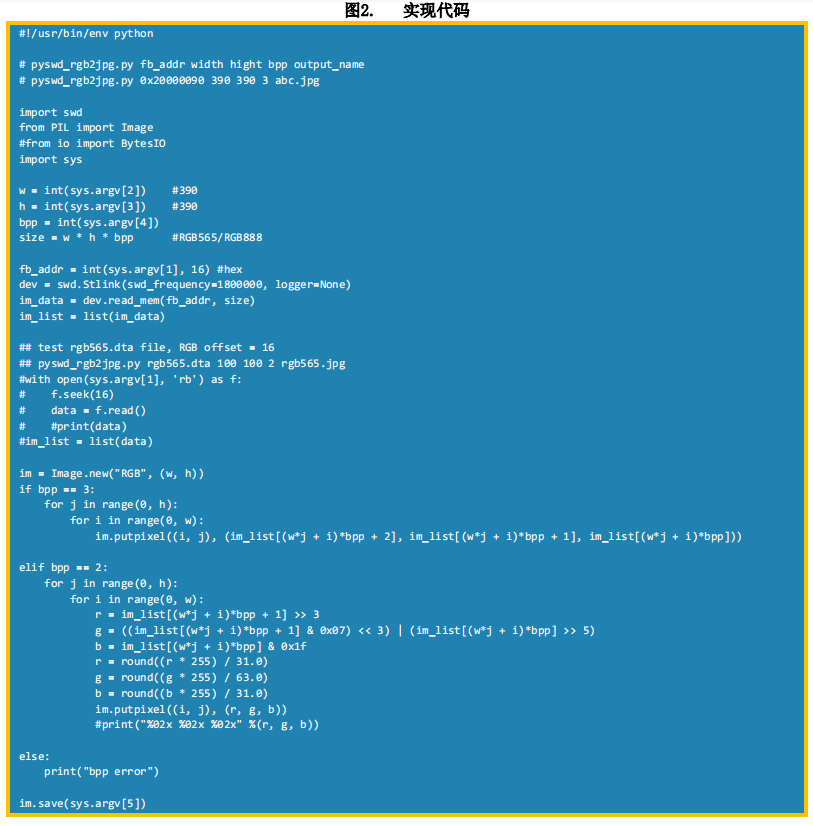

从 Pillow 包导入 Image 类，创建图片对象，将 pyswd 读取的 framebuffer 数据填充到 image 对象中并保存实现代码如下，保存为 pyswd_rgb2jpg.py 文件。

4、测试及小结

在 L4R9-DK 板上进行了测试

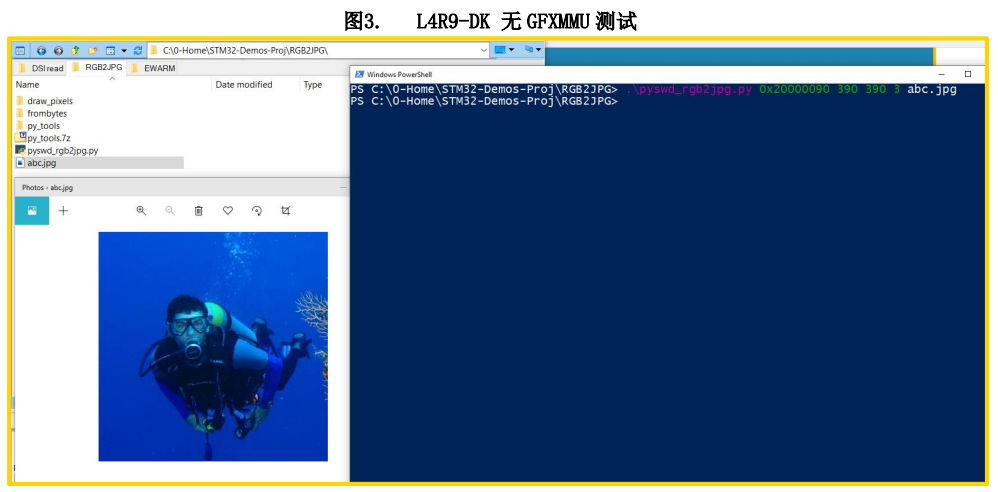

（1） 无 GFXMMU 时，传给脚本的参数，宽和高为实际 LCD 的宽和高将 GUI 固件烧录到开发板后，屏幕正常显示。在工程 map 文件中，找到 framebuffer 地址。打开 powershell，执行 pyswd_rgb2jpg.py：

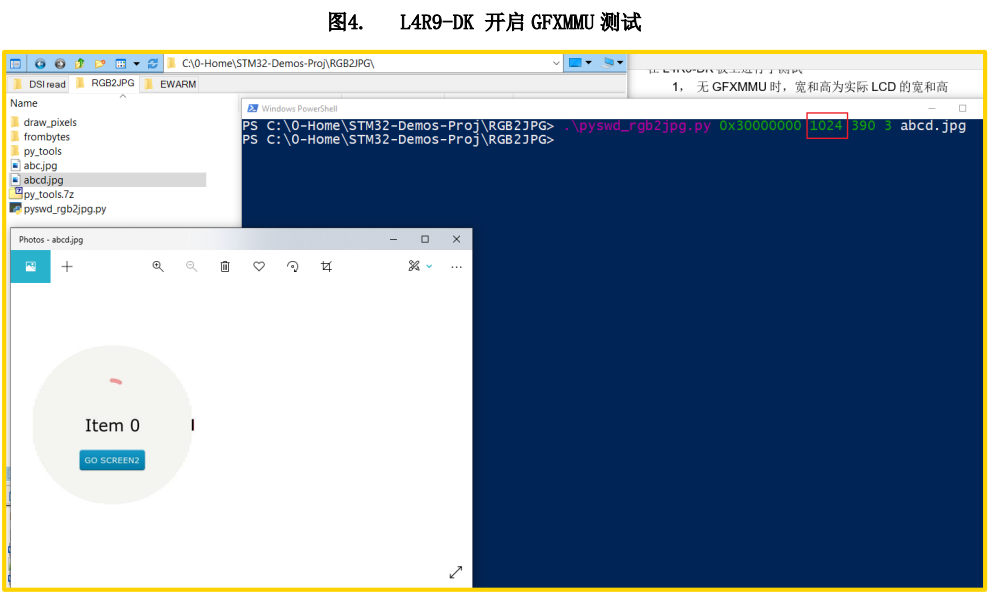

（2）开启 GFXMMU 时，framebuffer 对应为虚拟地址，传给脚本的参数中，图像的宽度要用GFXMMU 像素宽度

在完成环境安装后，通过此脚本可方便查看 framebuffer 内容。如果出现屏幕花屏的问题，可导出 framebuffer 图片查看。如果画图过程出错，则导出的图片显示也是错误的。反之，如果画图过程正常，则 framebuffer 内容正常，导出的图片也是正常的，这样就需要查一下传输过程导致的显示问题。
