存储基础 —— 磁盘 IO 为什么总叫你对齐？

存储 IO 重要的一个知识点

划重点：存储 IO 要对齐。

资深存储人员为啥总叫你注意 IO 对齐的？机械磁盘IO 为什么要 512 对齐呢，SSD 盘为啥要 4K 对齐？不对齐又会如何？

重要的知识点：

1. 机械盘的 IO 要扇区对齐（绝大部分的扇区是 512 字节大小），磁盘的读写最小单元就是扇区；
2. SSD 盘的 IO 要 4K 对齐，SSD 盘的读写单元是 page，一个 page 为 4K 大小；

如果不对齐，会有问题问题？

1. 性能极差；
2. SSD 寿命缩短；

那你就会想了，出现这个问题的原因又是啥？

本质原因是内部 IO 流量和次数的放大。

那你又会想了，怎么会这样呢，我不就写 1 个字节数据而已嘛，放大个啥？

这个秘密就在于前面提到的，机械盘和 SSD 盘的 IO 都有最小单元的概念。机械盘是以扇区为最小的空间单位，SSD 盘则是 4k 的 page 作为 IO 的最小单元。所以当在机械盘上读 1 个字节的数据，本质上是至少读一个扇区，写 1 个字节则更复杂，先要把这个扇区读出来，然后在内存里 update，最后又把这个扇区写回到磁盘。

你可能又有疑问了：为啥机械盘和 SSD 盘都要按照一个单元来管理呢，为啥不 1 字节 1 字节管理呢？如果这样的话，业务读写不就方便了嘛。

答案是:开销。 考虑以下两个方面：

• 第一个是存储的开销：数据存储到磁盘上还有 SSD 盘上是会有校验的（比如 ECC 校验），如果每个字节都对应一个校验，存 1T 的数据有 1T 的校验？那这个存储开销无比的大。那如果是现在 512 字节对应一个 1 字节的校验，则开销完全可控；
• 第二个是性能的开销：物理硬件是跟真实世界的设计匹配的，对于机械磁盘的写是利用磁化介质来存储数据，如果磁盘上是1 个字节，甚至 1 个 bit 来独立存储，那磁盘磁头的次数将无比庞大，性能也将无比的下降（每一次都是写数据+校验）。SSD 的写则更复杂，因为 SSD 由于自身的存储特点，是无法覆盖写的，每次写都是写新位置，旧的位置则是作为垃圾等待后台 GC ，粒度太小则会导致擦写的次数无比的多，性能和寿命都将不可接受；

所以说，在综合因素的权衡下，硬件对于空间管理会划分固定单元，并对 IO 也提出单元对齐的要求。至于磁盘固定单元为 512 字节，SSD 的 IO 单元为 4K 则是经过综合的科学测试和验证的一个数值而已。

举个不严谨的例子：

在京东上买东西，你买 1 块钱的货，京东要收费 7 块的运费。对你来讲是不是划不来？因为对京东来讲，如果真是单独送你这 1 块钱的东西也划不来。所以京东要你买的东西满 79 元才给你免运费。

如果说真的有个愣头青，每次都单独买 1 块钱的货，买它 100 次，划得来来不？

当然划不来，运费都要 700 了，加上货本身，总费用 800 元（哈哈，可能京东被你折腾的更惨）。

那如果是 1 次买 100 件这个货呢？

你只需要 100 块。

所以，你再思考下为什么磁盘本身一定有固定大小的存储单元，通俗话叫做：量大从优，专业一点叫做：减少边际效应。

对齐有哪些方面

对齐其实很简单，只有两个维度：

• 偏移对齐
• 长度对齐

是不是很简单呀。偏移和长度就是我们常说的 offset，length，对齐通常就是既要保证偏移对齐也要保证长度对齐。

IO 读写的真实样子

下面以机械盘扇区对齐和非对齐的举例。为了简化，以下例子讨论的的对齐都是偏移和长度双重对齐的。

场景：读 512 个字节数据是怎么做的？

步骤如下：

1. 磁头摆到指定偏移；
2. 读取一个扇区的数据到内存；

开销：只需要一次磁盘读 IO。

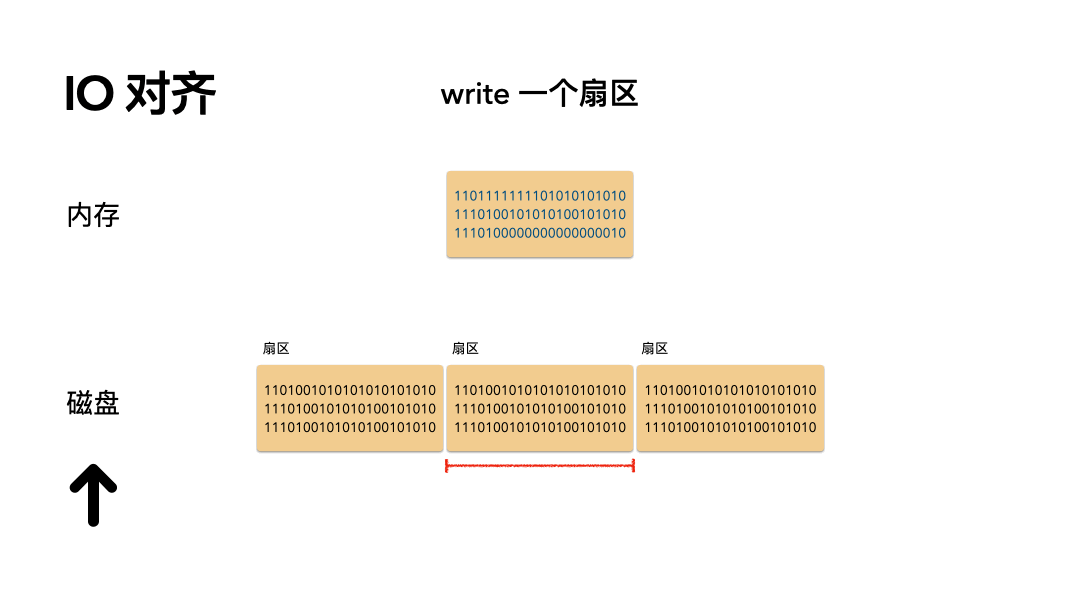

场景：写 512 个字节数据是怎么做的？

步骤如下：

1. 磁头摆到指定偏移；
2. 覆盖写一个扇区的数据到磁盘；

开销：只需要一次磁盘写 IO。

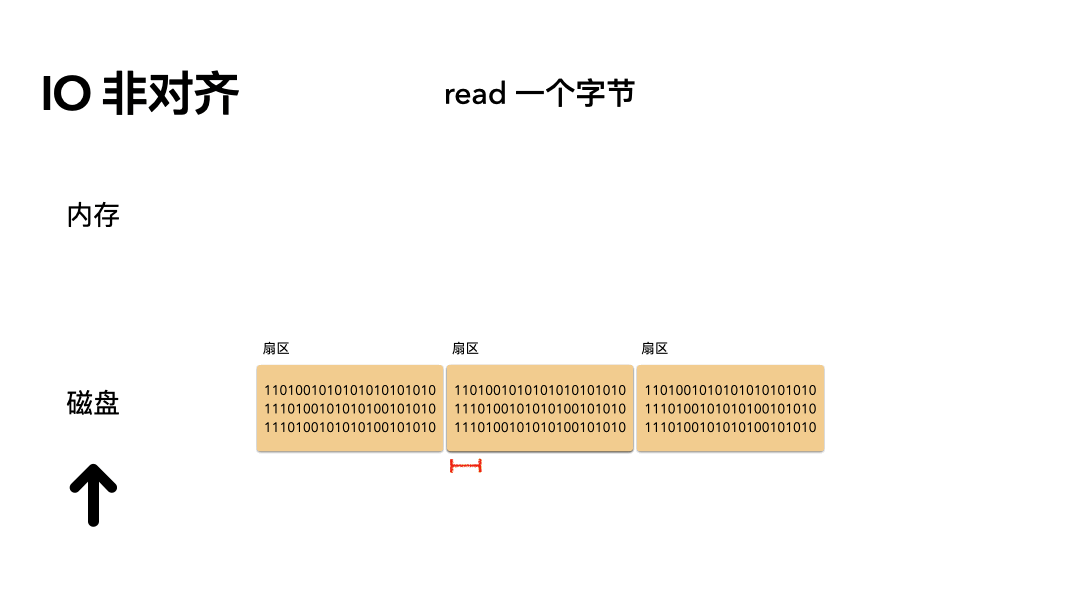

场景：读 1 个字节数据是怎么做的？

步骤如下：

1. 磁头摆到这 1 个字节数据所在扇区位置，对齐到扇区开始的偏移；
2. 读取 1 个完整扇区（ 512 字节）的数据到内存；
3. 从这 512 字节的内存中，copy 出用户要用的 1 个字节，给到用户；

开销：读放大。如果是读 512 字节的数据，但是偏移不对齐，那么可能导致 2 次 IO。

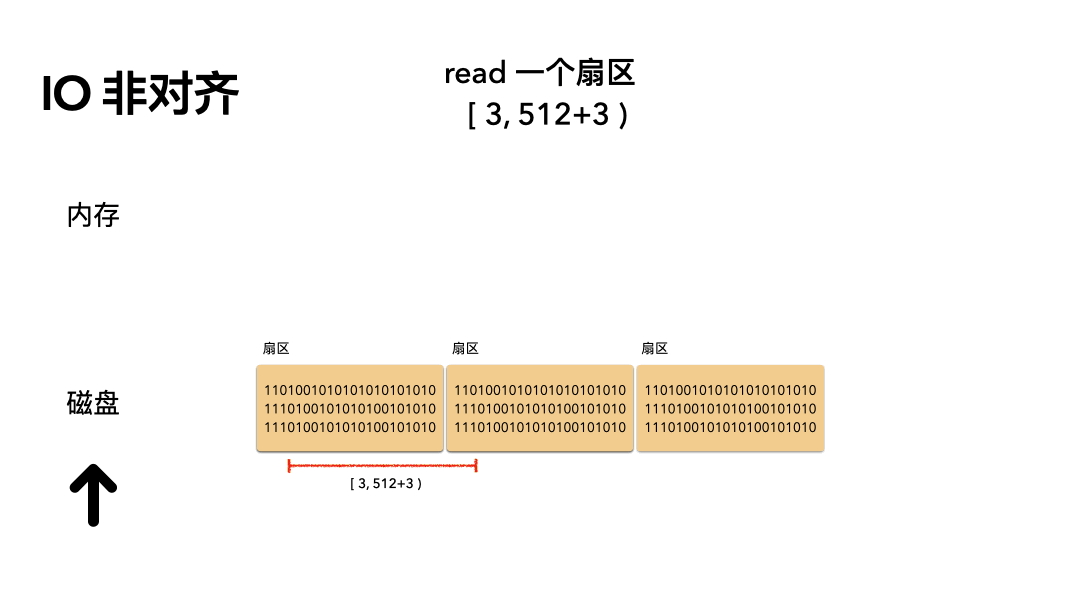

场景：读 512 个字节，但是偏移不对齐？

步骤如下：

1. 磁头摆到这 512 个字节数据所在 2 个扇区位置，对齐到扇区开始的偏移；
2. 读取 2 个完整扇区（1024 Bytes）的数据到内存；
3. 从这 1024 字节的内存中，copy 出用户要用的 512 个字节，给到用户；

开销：读放大。虽然读的是 1 个扇区的数据，但是偏移却没对齐，所以必须要读 2 个扇区，也放大了一倍的流量。

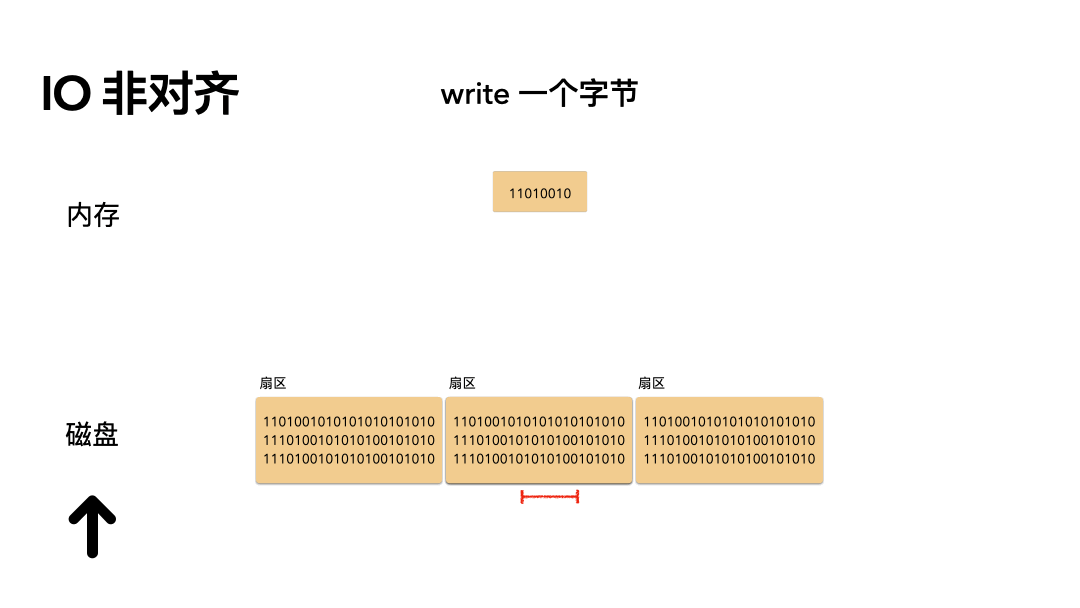

场景：写 1 个字节数据是怎么做的？

写是比较复杂的，用户现在手握 1 个字节的数据，想要写到磁盘，但是磁盘的 IO 单元是扇区，所以本质上是读改写的方式。步骤如下：

1. 先要把这要改动的 1 字节所在的扇区完整的读到内存；
1. 磁头摆动到扇区偏移；
2. 读一个扇区，读到内存；
2. 然后在内存中，把这 1 个字节对应的位置的数据修改；
3. 然后重新写回扇区；
1. 磁盘寻道道扇区偏移；
2. 覆盖写着一个扇区；

开销：一次磁盘读 IO，内存合并，最后再一次磁盘写 IO。明明是写，却必须要先读，IO 即放大了流量，又放大了次数

所以你看出来了吗，非对齐的 IO 多了很多步骤。存在 IO 流量和次数的放大。这样会极度拖累性能。

本来只需要一次 IO 就能完成的操作，放大了一次，那么性能就至少下降一倍。就这么简单。

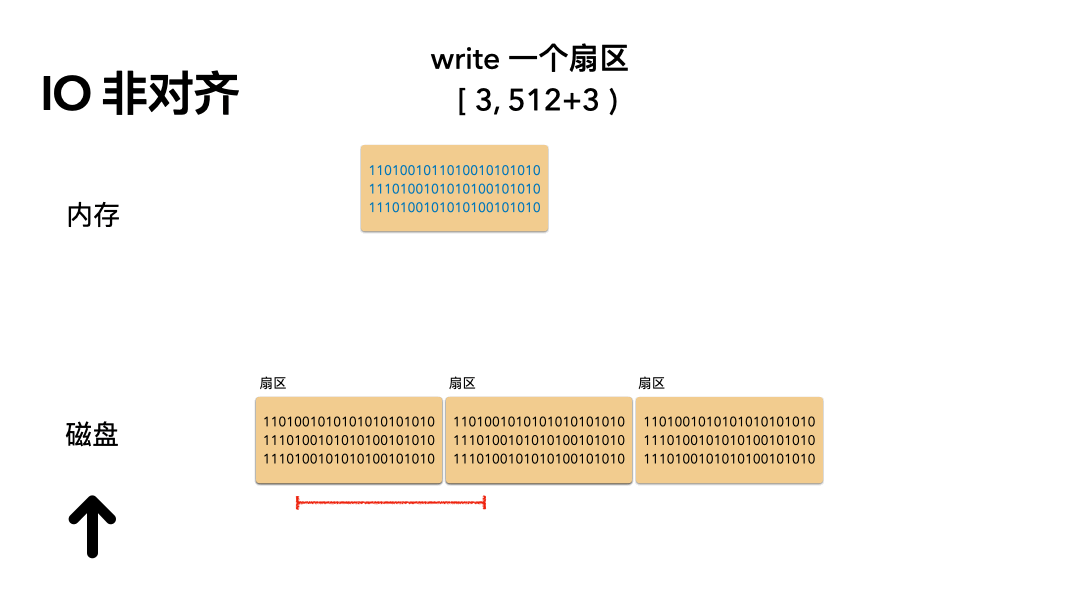

场景：写 1 个扇区的数据，但是偏移不对齐会怎么样？

操作步骤：

1. 读 2 个扇区的数据（1024 Bytes）上来；
2. 合并内存中的数据；
3. 把这 2 个新的扇区数据，写到磁盘；

开销：所以，我们看到由于不对齐，读的时候导致多读了一个扇区，写的时候导致多写了 1 个扇区。性能自然是极差的。

小伙伴经常忽略的事情？

机械盘来说，随机 iops 就是几百的样子，带宽也就几百兆。一次寻道都是 10ms 级别的。所以磁盘读写数据的代价远比你想象中的大。

这个有多慢？cpu 执行指令都是纳秒和微秒级别的，一次 IO 性能和 cpu 或者内存的操作相差十万百千里。所以，但凡你能省 1 次 IO 都是非常大的性能提升。

而对于 SSD 来说，如果你 IO 不对齐，很有可能峰值能跑 5 万 iops 的盘只能跑 2 万甚至更低。大家一定要有个意识：IO 能节省就节省，多一次 IO 性能可能慢 1 倍。

这个时候你可能反问了，我读写文件从没考虑过对齐的问题呀？

是的，你是没考虑过，那是因为有一个苦逼帮你把这个活干了，谁呢？

文件系统。这个世界并不简单，只是有人替你负重前行。

绝大部分的程序员都是基于文件系统之上操作磁盘。文件系统则会使用 buffer cache 自动帮用户对齐 IO ，然后再下发磁盘。一旦你想要深入优化 IO 的性能，IO 对齐一定是第一道要考量的坎。

还有一点要特别注意，一个特别重要的环节：文件系统格式化化的时候。

格式化的时候，一定要注意对齐。 格式化文件系统的时候，一定要注意对齐的偏移，不要故意搞成非对齐的偏移，不然一旦文件系统格式化的时候都不对齐，后面谁也救不了，除非你重新格式化文件系统。

举个例子，本来文件系统从偏移磁盘 0 这个位置格式化，你偏不，你偏要从 3 字节偏移的位置开始格式化。那后面的所有的貌似对齐的 IO 偏移都将是不对齐的，性能也自然是下降的。

总结

1. IO 对齐是做存储必须要考量的一个因素；
2. IO 对齐的两个核心是：偏移和长度；
3. 非 IO 对齐的请求会导致内部 IO 流量和次数的放到，从而性能下降（SSD 则会因为放到而导致擦写次数过多，更会影响寿命）；
4. 程序员一般很少要主动对齐，因为文件系统帮你 hold 住了一层。但是如果程序员自己不注意，还是会踩坑。比如明明是 SSD 盘，你偏要每次发送 512 字节的 IO 请求，那性能肯定惨不忍睹；
5. 对齐的 IO 简简单单，不对齐的 IO 千奇百怪；
