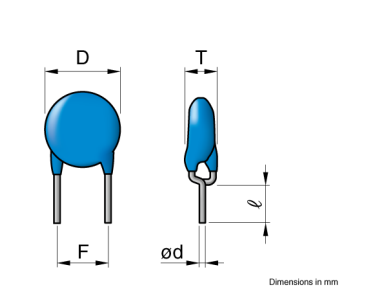

绘制指导：家介绍瓷片电容的绘制方法，元器件的基本属性如下：

• 电容器轮廓直径D


• 器件整体厚度T

• 引脚直径d

• 引脚间距F(F-Far表示距离，在电解电容中表示同样含义)；以下内容向大家介绍具体绘制方法；

上图中的参数是瓷片电容核心参数，参数匹配可以保证我们的3D模型文件可以PCB模型完全匹配，颜色和引脚长度非核心参数我们在此不做讨论，有工程师自行根据产品BOM自学配置，我们在教学中会给出参考值，具体颜色和长度由实际情况决定。

3D封装工程师仅仅考虑机械系尺寸，我们进入正题开始绘制模型的准备工作，器件主要分为三个部分，引脚，器件体，连接处；

• 第一部分，主体部分：使用特征和方法：主体部分类似喋血，由三个曲面构成，我们使用“旋转曲面“+”镜像“+”填充曲面“+”缝合曲面“的命令，使用样条曲线绘制弧面后旋转得到。

• 元器件引脚的绘制方法：“草图“+”圆角“+”曲面扫描“这样我们可以得到一个空腔，并不是一个实际的实体，形成的仅仅是一个薄面，需要将薄面转换为实体引脚（如果不予转换，在导入到AD等软件中切换到3D视图会显示空腔效果），转换为实体（填充曲面+缝合曲面：创建实体）即可完成绘制。

• 引脚过度区域绘制方法：引脚绘制完成后，在上顶面做草图绘制绘制圆，这是第一个圆，第二个圆在引脚弯折处，选择弯曲截面，作为第二个放样圆，最后在两个圆之间绘制放样轮廓，我们选择两条样条曲线作为轮廓，选择曲面放样即可。（是否缝合实体由学员自行取舍）

绘图指导：

元器件主体部分绘制

我选择上视基准面进行正视绘制：选择样条曲线 绘制一条曲线如图所示，左下角坐标如左，右上角坐标如右上图，此时同学们会发现，样条曲线实际上是一条直线，这是因为我们添加相切的命令。

我们选中”（00，1.25）绘制构造线与水平面平行（添加约束），结束后我们选中样条曲线和构造线，添加几何关系（相切），这时我们观察图像，如上中图所示。绘制结束后添加一条构造线与Z轴重合，作为旋转轴。我们旋转进入曲面操作。

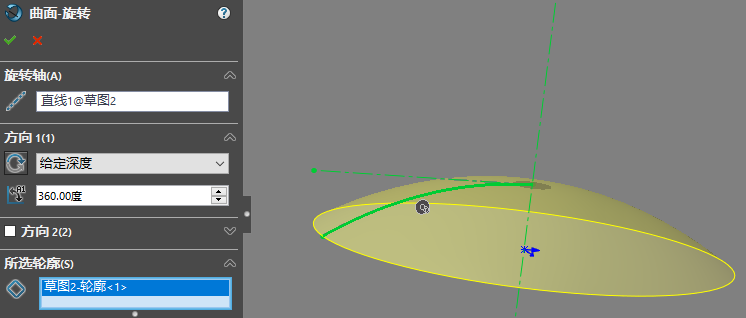

进入曲面特征：点击旋转曲面，旋转轴作为对称轴线，旋转轮廓：选择我们绘制的样条曲线即可。点击ok即可。

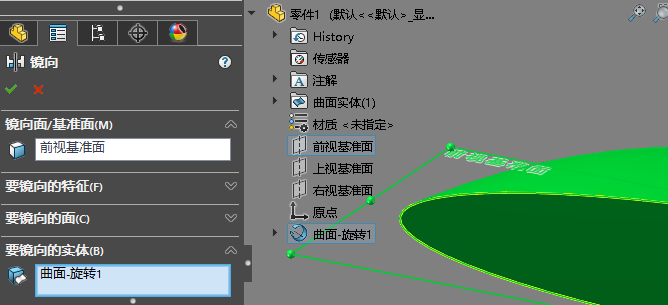

绘制结束后我们得到一个曲面，接下来我们绘制下侧曲面，我们选择特征-镜像命令。

参数设置如图所示：选择镜像面时，左侧模型书已经被遮住，单击右侧零件三角形打开绘图区域模型树即可。（预览无效）

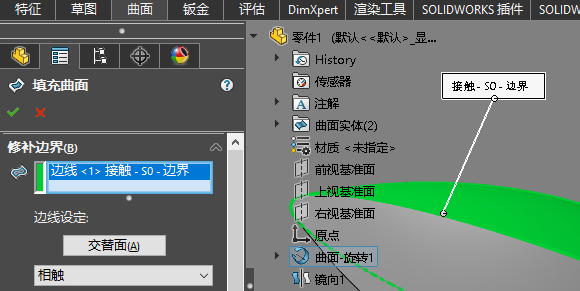

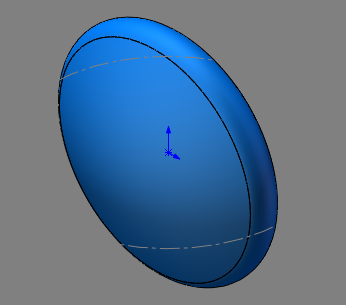

此时，已经得到一个蝶形主体，这时模型仍然是一个空腔，内部是空的，无法对边缘惊醒处理，我们需要转换为实体，我们进入曲面操作，点击填充曲面，进入操作界面，选择两个半圆的交界线即可，点击ok，

绘制结束后我们发现没有任何反应。

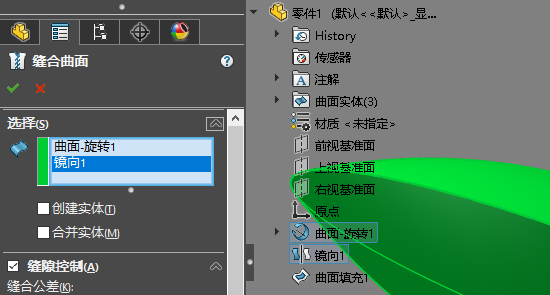

接下来进行填充：缝合填充的一个重要参数即是两个相互对称的曲面，我们选中两个曲面后，下侧“创建实体”+“合并实体”选项一定要勾上。否则我们创建的模型仍为空腔。

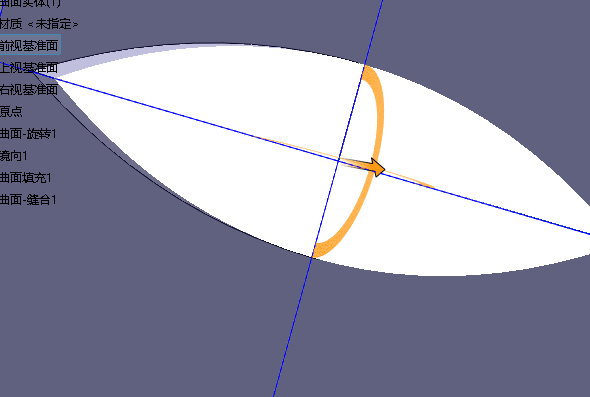

剖视图如下图所示：

下图为剖视图：效果展示；

原因：仅有实体可以进行圆角，空腔是无法经行圆角操作，不进行圆角操作，主体边缘是锐角（即锋利边缘，与实际器件外观不符）

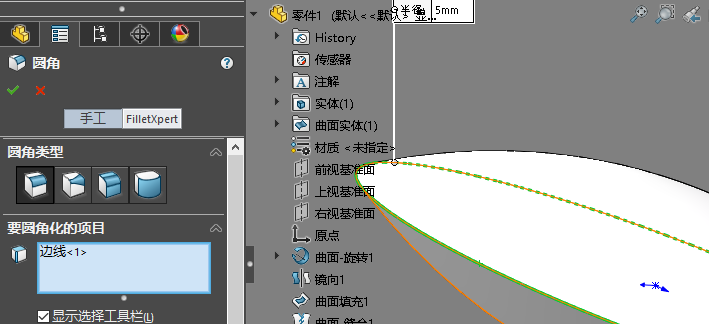

进入特征界面选中圆角命令：

实际圆角的半径参数：我们由经验值确定，这个参数在数据手册中没有明确标注，建议大家设置0.5-0.9之间，这个参数并不是唯一值，同学们可以多尝试几次，调试参数，到满意为止。

主体部分基本完成，我们点击ok即可

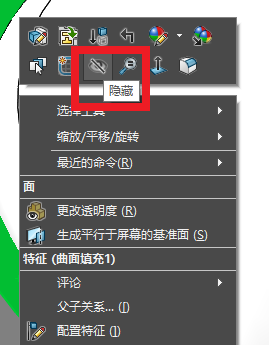

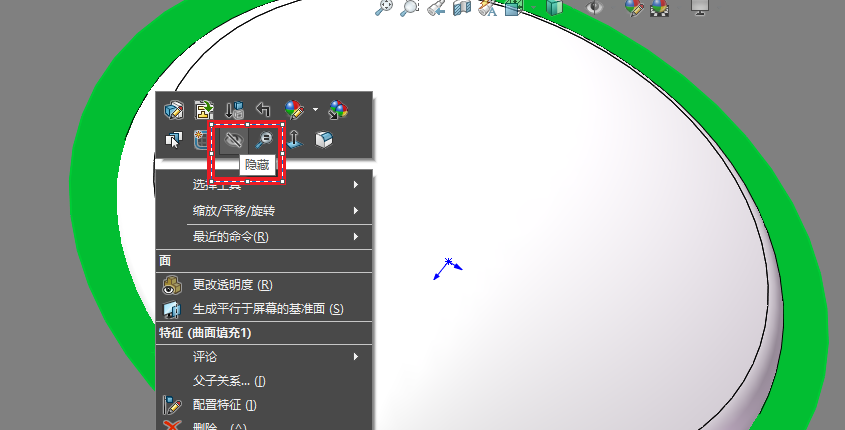

• 此时我们已经将器件主体完成，这时多出的一个面是我们在绘制样条曲线时，多绘制的构造线旋转造成的，我们点击隐藏即可。

• 引脚绘制

绘制引脚之前我们需要将已经绘制好的蝶形主体隐藏，因为如果我们不隐藏蝶形，后续拉伸引脚与主体部分干涉后，会成为一个实体，我们无法再绘制引脚和蝶形的过度面。

点击正视前视基准面：并绘制草图：选择直线

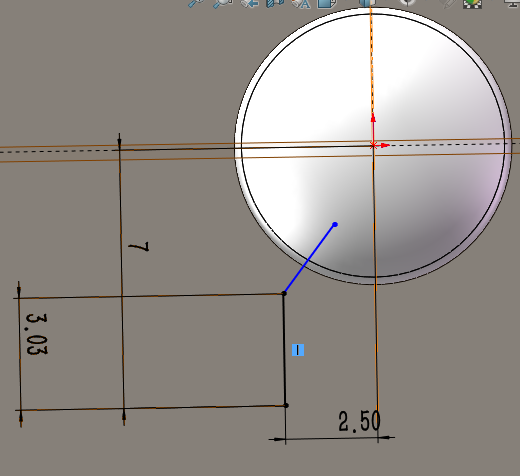

我们绘制一个这样的折线段，如果同学们不能确定具体区域，可以先退出草图，然后把蝶形主体显示出来，再次进入引脚的草图绘制工作。如下图所示

引脚具体长度如下图所示，尺寸供参考，具体以实际情况为准，文档参数为经验值。

（引脚长度不得低于3mm）

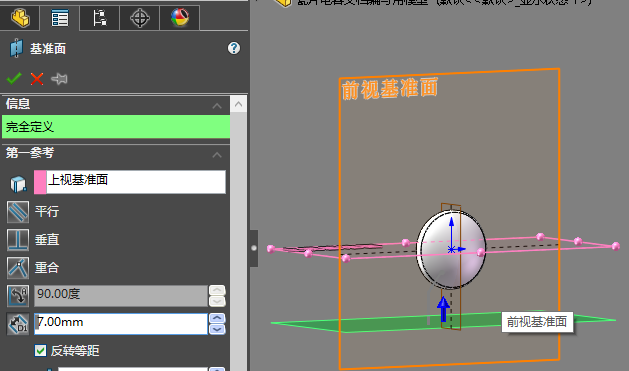

绘制完成后我们进入特征-添加基准面，具体参数如下。

刚刚添加的基准面是与垂直于蝶形主体的平面向平行；

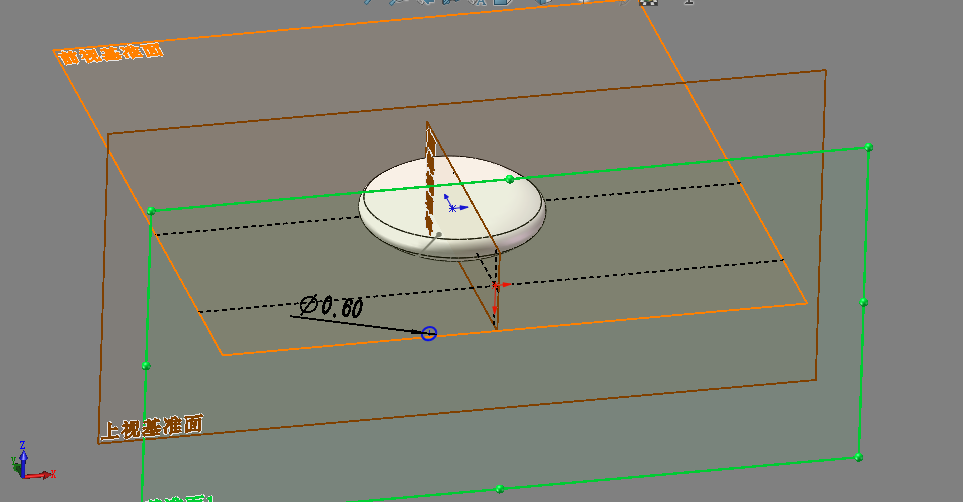

我们选择刚才创建的基准面1，选择草图绘制，绘制一个圆-之间设置为0.6mm,数据来源于芯片手册。

确定圆心的位置，此时我们选中圆心（必须在草图绘制的状态），按住CTRL，选中引脚，选中“穿透”。

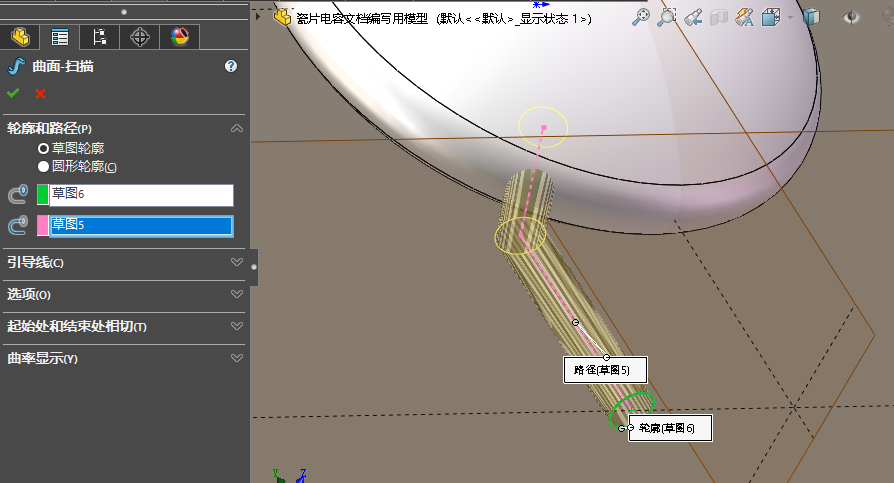

然后我们选择-曲面-曲面扫描。参数如下：

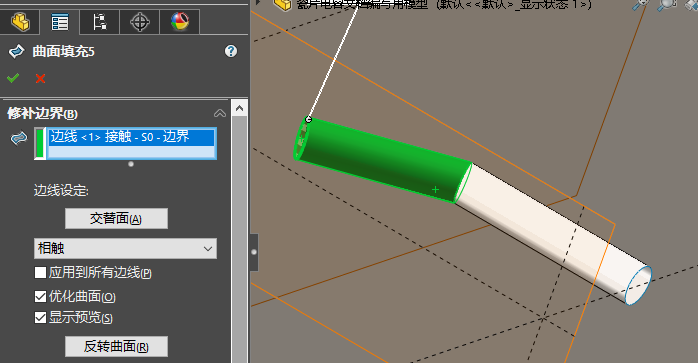

此时我们已经得到一个轮廓：将蝶形体隐藏，我们将得到的扫码空腔实体化，进入填充曲面，参数如下。引脚两端分别进行曲面填充，得到封闭空腔。

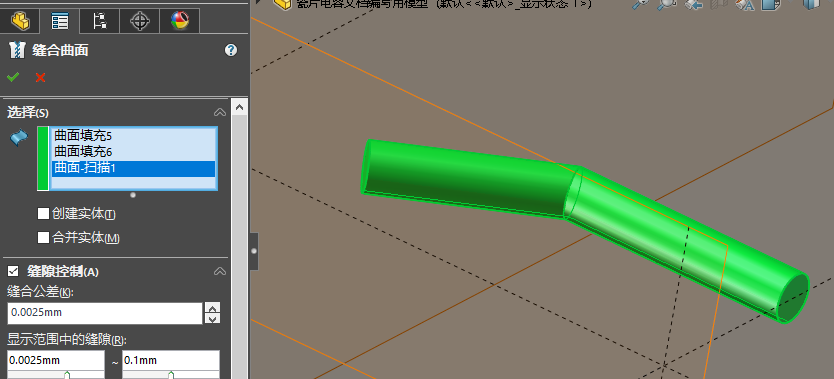

得到了封闭的空腔后，我们需要得到实体，实体的绘制方法如下，点击ok即可。

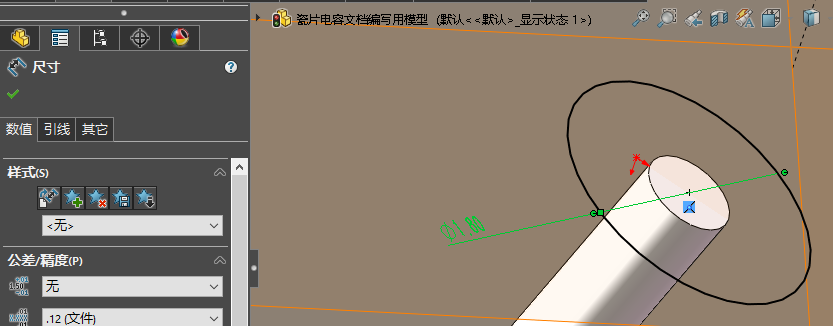

主体部分已经完成，我们开始绘制引脚于蝶形体过度的部分，选择引脚上顶面的界面，点击草图绘制，以界面圆心为圆心，绘制一个直径为1.8mm的圆，进入引脚所在平面，绘制引导线，我们正视前视基准面，绘制样条曲线，如下图所示。

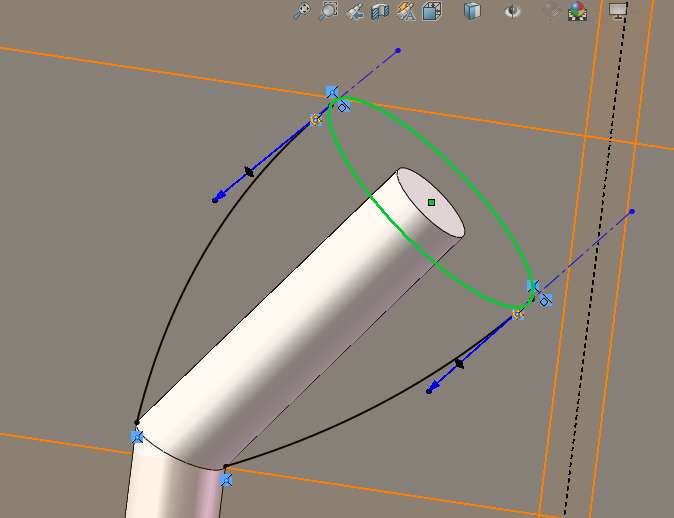

我们进入引脚所在的平面，正视，绘制草图，绘制两条样条曲线分别连接上顶面圆边缘和引脚弯折处的连接点，绘制完成后选中样条曲线的顶点并CTRL+圆边缘点击穿透，这个时候我们发现样条曲线变成了直线，需要绘制一条与圆向垂直的构造线与样条曲线相切，即可解决问题，另外一侧同理。

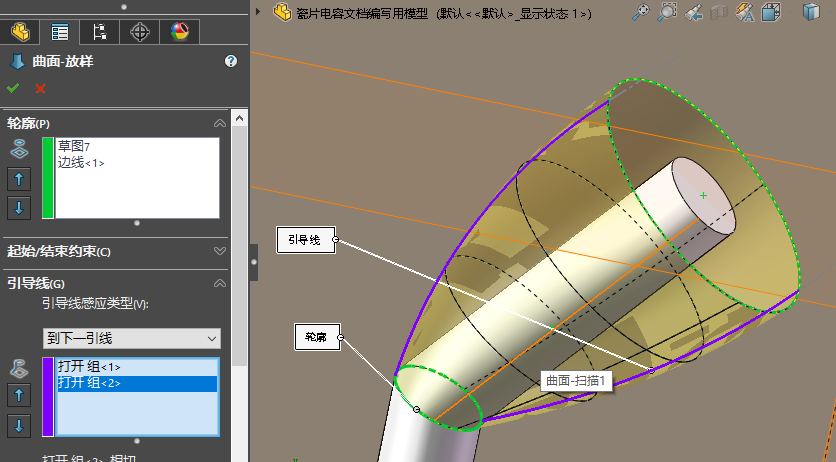

结束后我们进入曲面放样-参数如下

参数如上：

下方的参数中曲率显示可以选择性打开，查看效果，由读者自行决定。我们点击ok即可完成放样操作，至此，我们引脚绘制结束，进入镜像阶段。

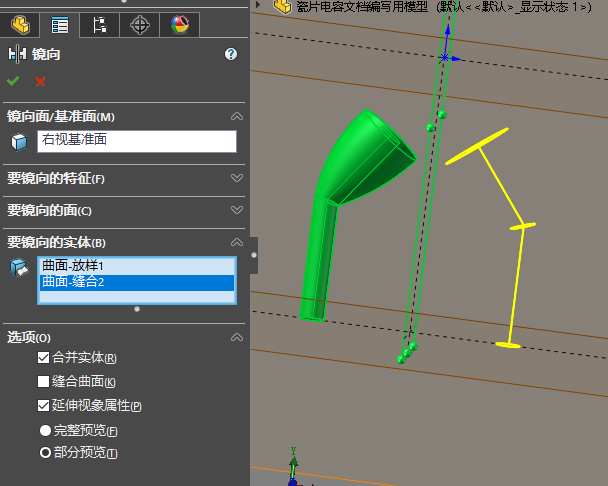

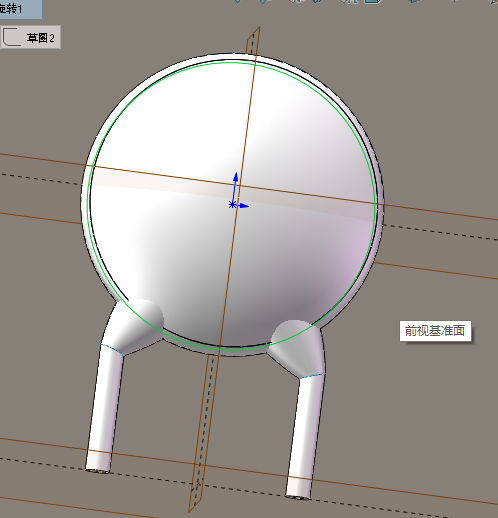

我们镜像既可口得到另一个引脚，选中相应的特征即可。至此，建模结束，我们设置一下模型的颜色即可。

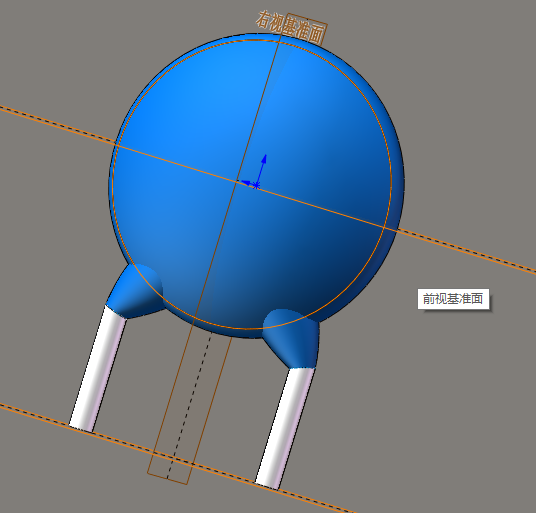

我们设置颜色，模型上色后想过如图，具体加载到PCB软件中效果，需要调试，SOLIDWORKS软件在导出STEP文件存在一定不稳定行，有时会丢失颜色，需要加载到软件中确认，本节课程至此结束，我们下节课见。
