Mentor PADS铺铜指示器的关闭操作

Mentor PADS铺铜指示器的关闭操作

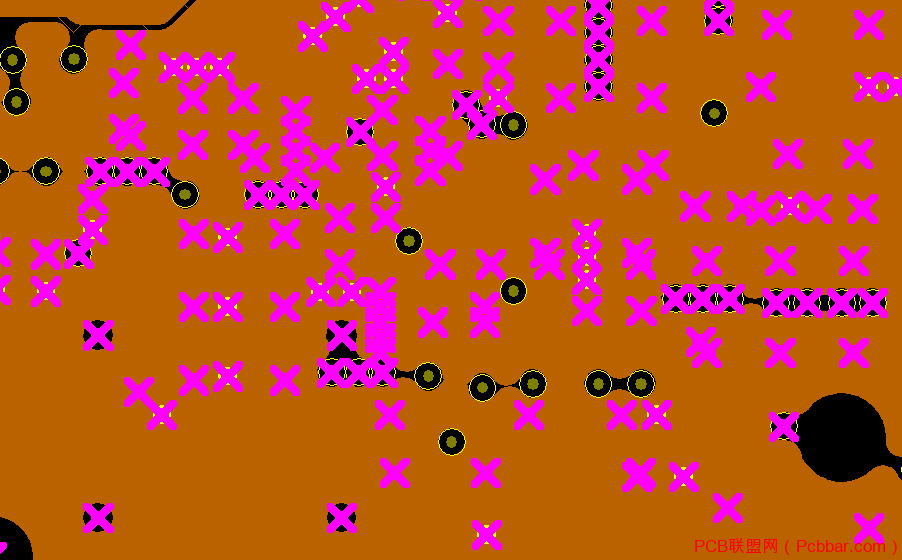

在PADS软件设计中，经常铺完铜皮后在过孔处出线×符号，如图所示，这是一种敷铜平面的显示效果，但是对于我们设计这来讲，比较花眼睛，我们可以在选项设置中进行关闭。

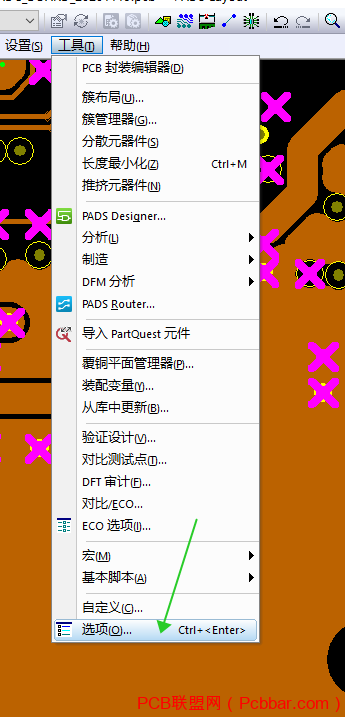

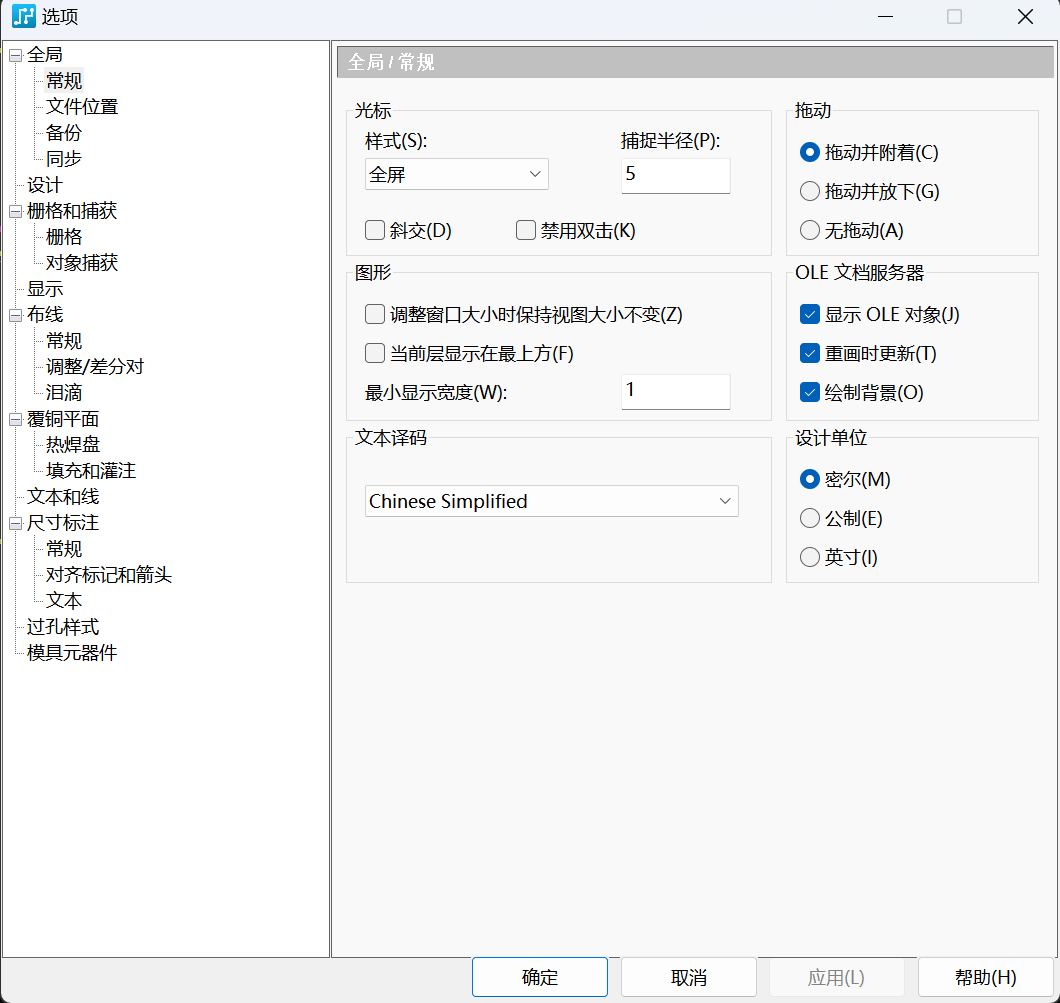

第一步：在Layout界面执行菜单命令“工具-选项”，或者执行快捷键“Ctrl+Enter”键，打开工程选项界面，如下图所示。

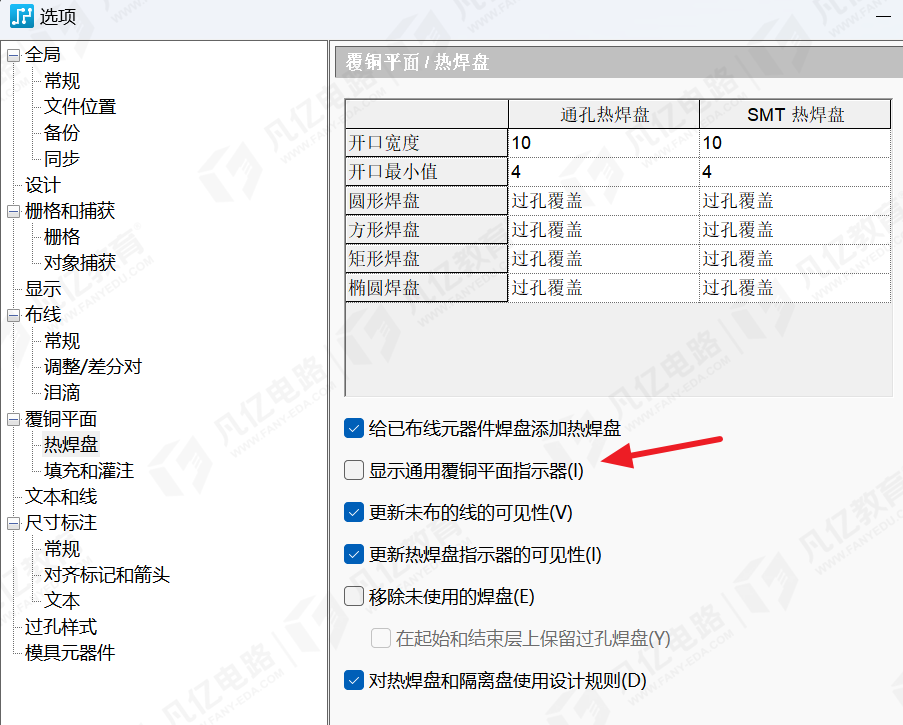

第二步：在弹出的选项窗口中选择“敷铜平面-热焊盘”，然后将显示敷铜平面指示器的勾选去除，点击应用后，如图所示，该显示效果在pcb中就进行移除了。
