Altium Designer飞线不从过孔里面出线如何解决？

出现以上飞线不从过孔出线的原因是其拓扑结构所导致，解决方式就是设置下拓扑结构。

1、执行菜单栏命令“设计-规则”，或者快捷键DR，快速打开“PCB规则及约束编辑器”对话框，如图1所示。

2、在对应的对话框中，选择“Routing-RoutingTopology”选项，如图2所示。

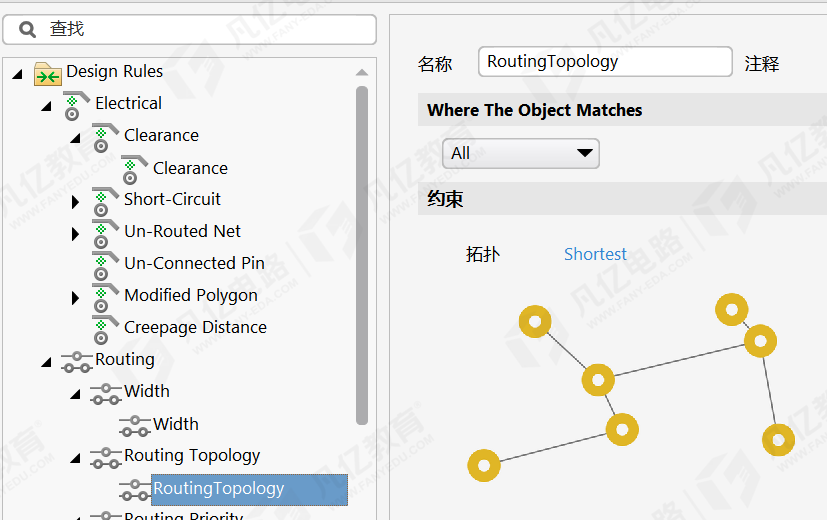

图1 “PCB规则及约束编辑器”对话框

图2 拓扑选项

这里有以下几种拓扑结构 分别是Shortest结构，Horizontal结构，Vertical结构，Daisy-Simple结构，Daisy-MidDriven结构，Daisy-Balanced结构，Starburst结构。

这些结构就导致了飞线出线的方式，一般默认选择Shortest结构就可以了，选择之后应用下即可。如图3所示。

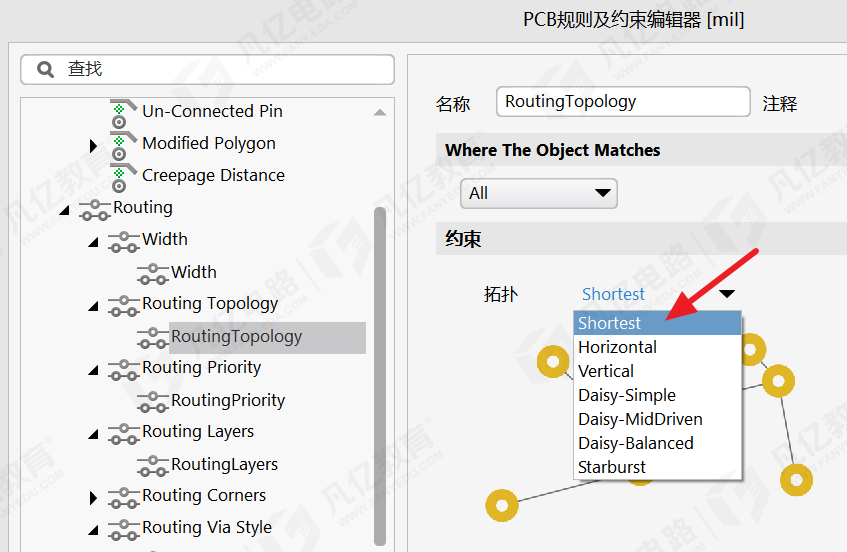

图3 Shortest结构

可以分析以上几种拓扑结构：

1、Shortest结构，定义是在布线时连接所有节点的连线最短规则。也就是采用最短的连接方式。

2、Horizontal结构，定义是在采用连接节点的水平连线最短规则，所有节点按照水平的最短的连接方式来连接。

3、Vertical结构,这个结构同样也是连接所有节点，在垂直方向进行一个连接线段而且按照最短的规则。

4、Daisy-Simple结构，属于简单菊花链形式，是将所有的点进行以此连接。

5、Daisy-MidDriven结构是从Tolpoogy下拉菜单中选择Daisy_MidDiven 选项。该规则选择一个Source (源点)，以它为中心向左右连通所有的节点，并使连线最短。

6、Daisy Balanced规则，从Tolpoogy下拉菜单中选择Daisy Balanced 选项。它也选择一个源点，将所有的中间节点数目平均分成组，所有的组都连接在源点上，并使连线最短。
