-----充电头网拆解报告第2421篇-----
前言
今天拆解的这款充电器没有标签信息，外壳凹印TANGO品牌，自带1.8米长输出线，为不可拆卸设计，输入采用三脚梅花接口，输出具备5V3A、9V3A、15V3A、20V5A四组固定电压档位，是一款100W输出功率的USB-C接口适配器。下面就拆解这款TANGO充电器，看看内部的设计和用料如何。
TANGO 100W电源适配器外观

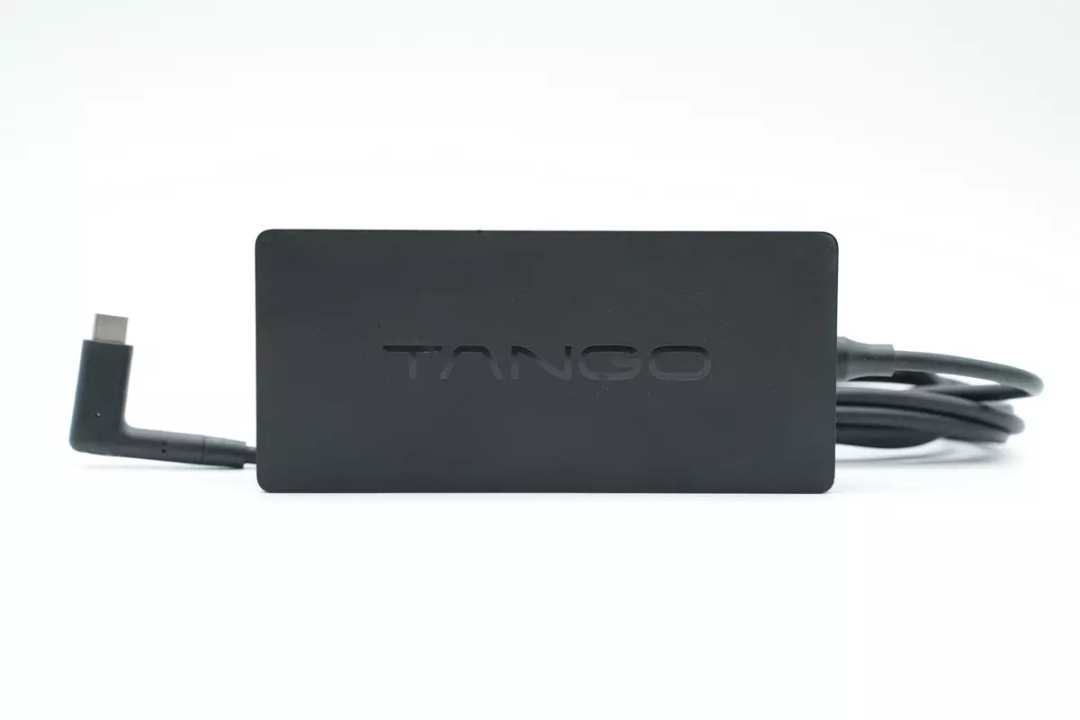

TANGO这款电源适配器采用经典一体黑配色，自带USB-C输出线缆。

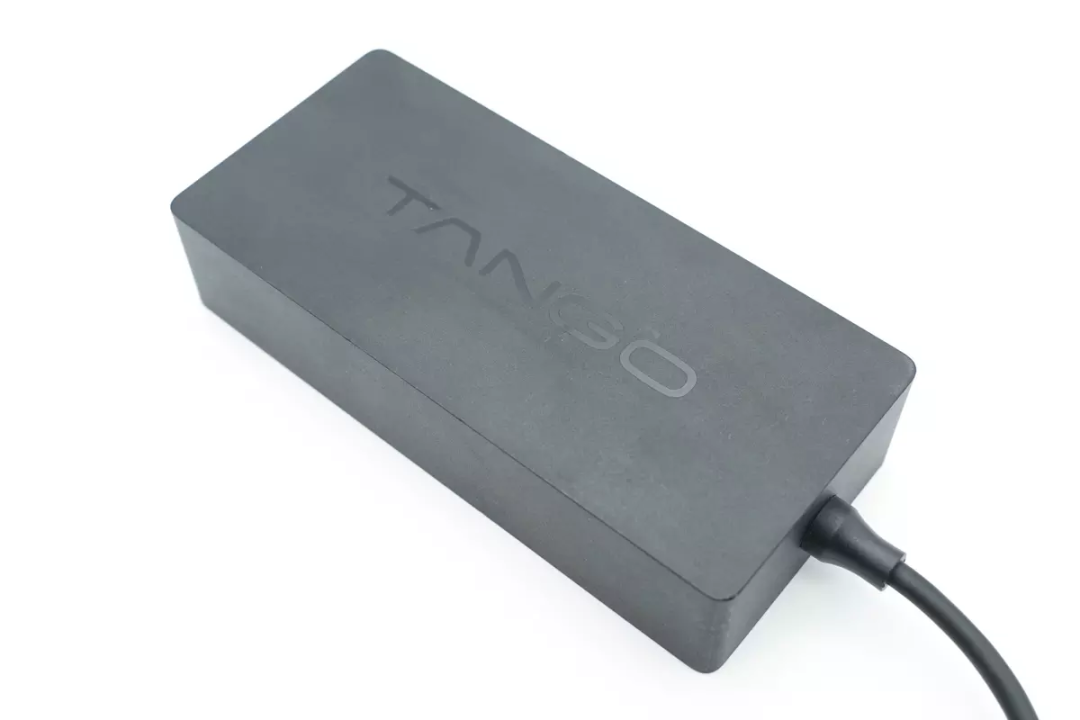

机身为扁平长方体造型，边缘过渡明显，外壳磨砂抗指纹，顶面设计有TANGO品牌。

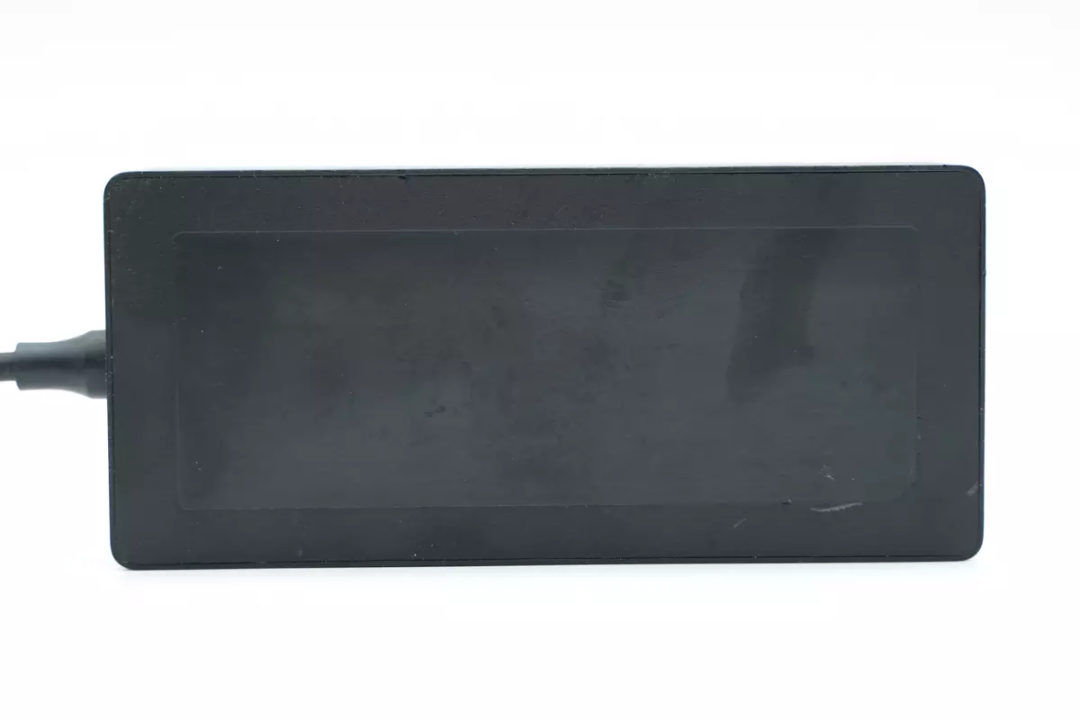

底部概览，整个机身上并没有相关参数信息。

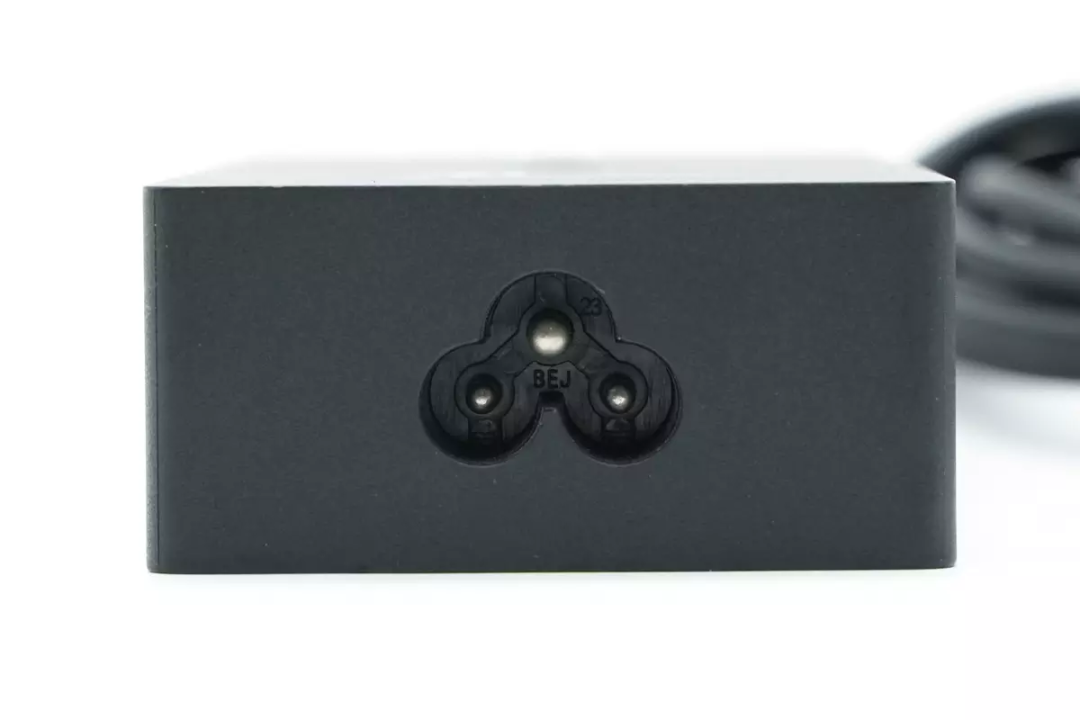

适配器输入端采用梅花插口，接地可以让用户避免触电。

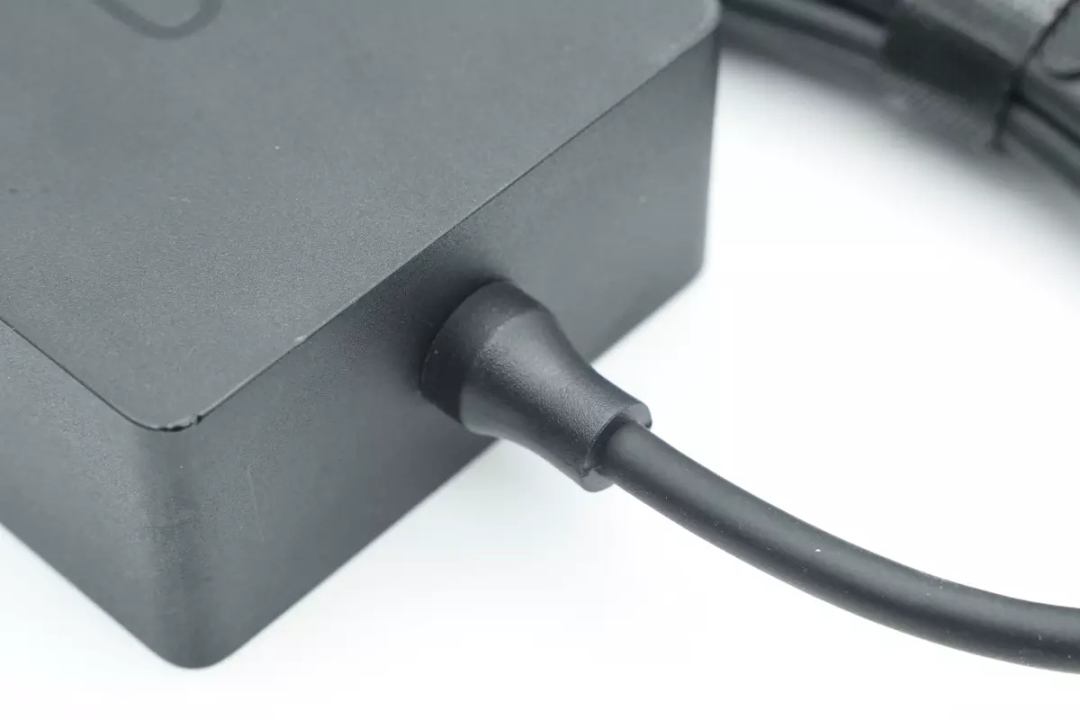

输出端对线材做了抗弯折保护设计。

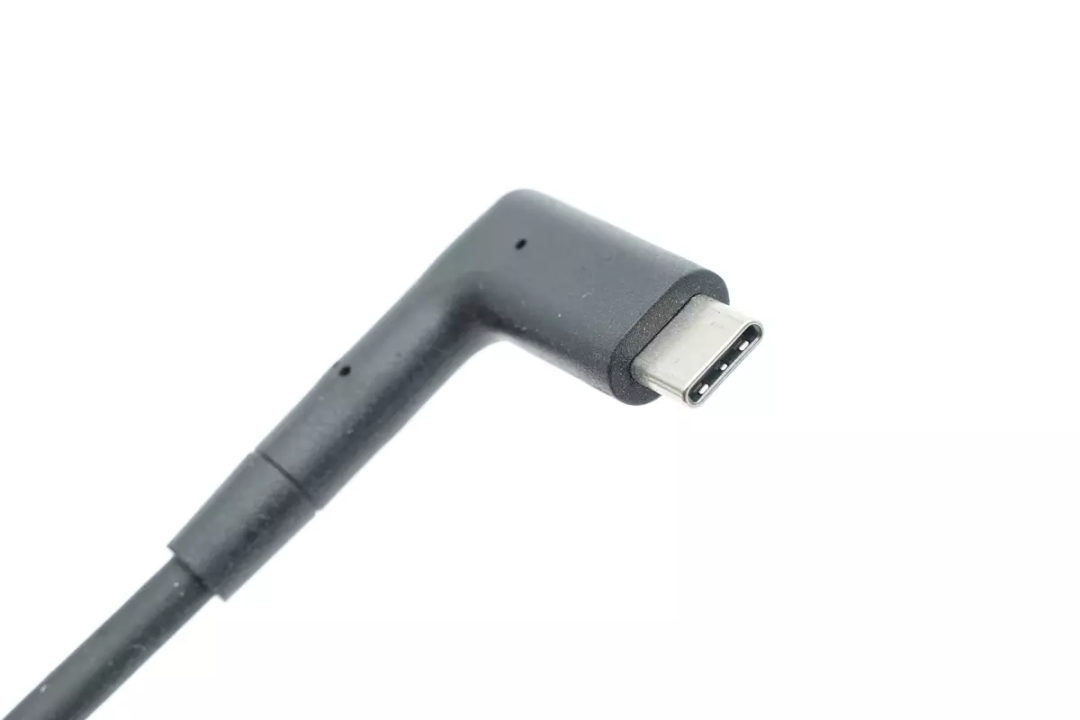

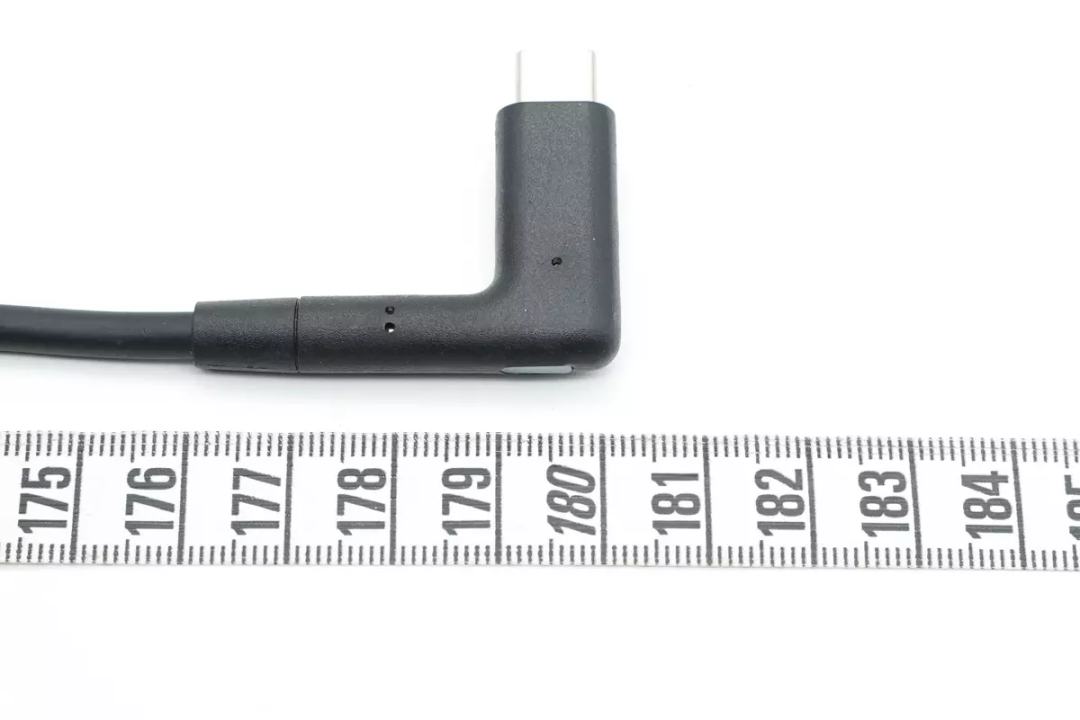

线头为90°弯折设计，方便使用。

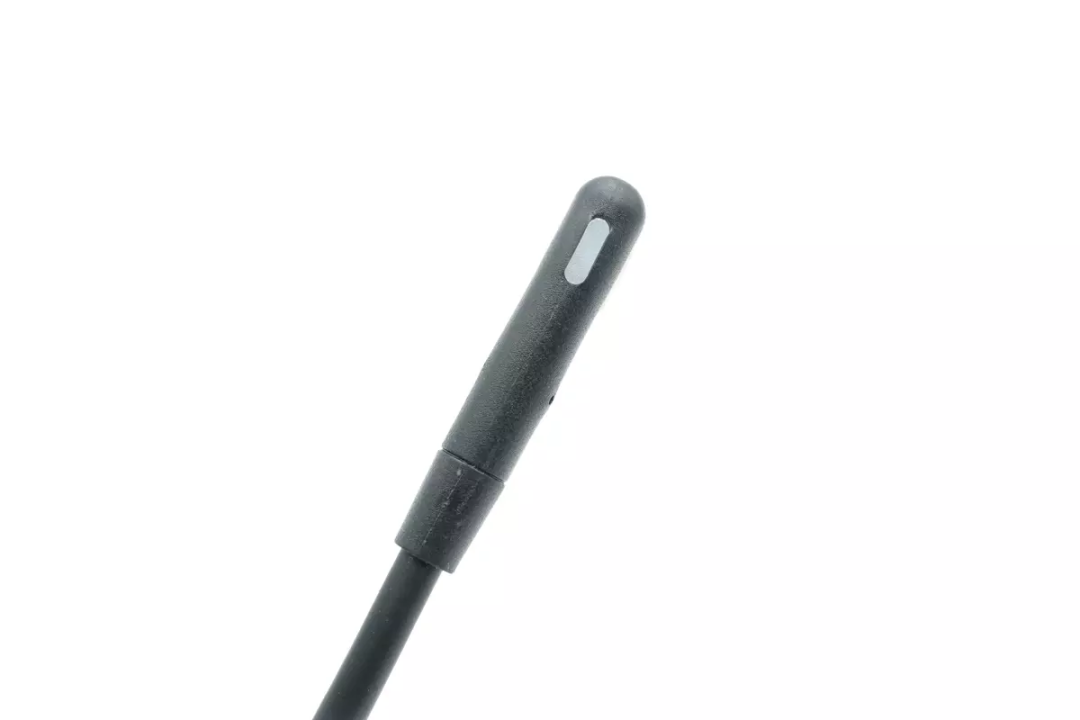

线头侧边还设计有LED指示灯。

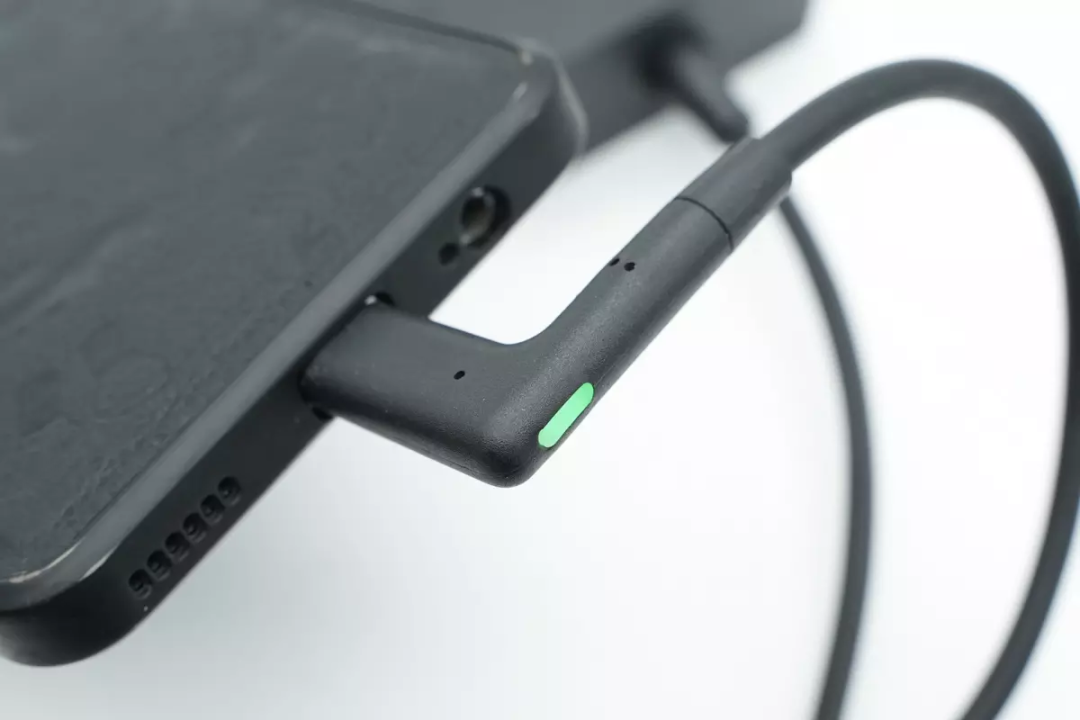

当给设备进行充电时，指示灯亮绿光。

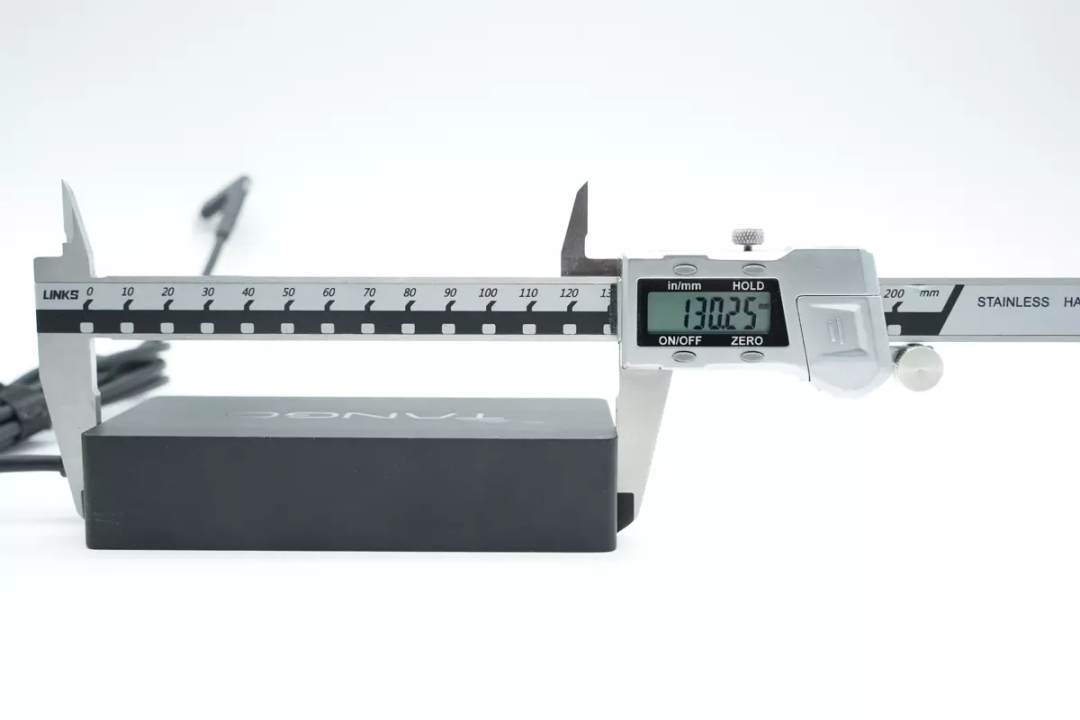

测得适配器机身长度为130.25mm。

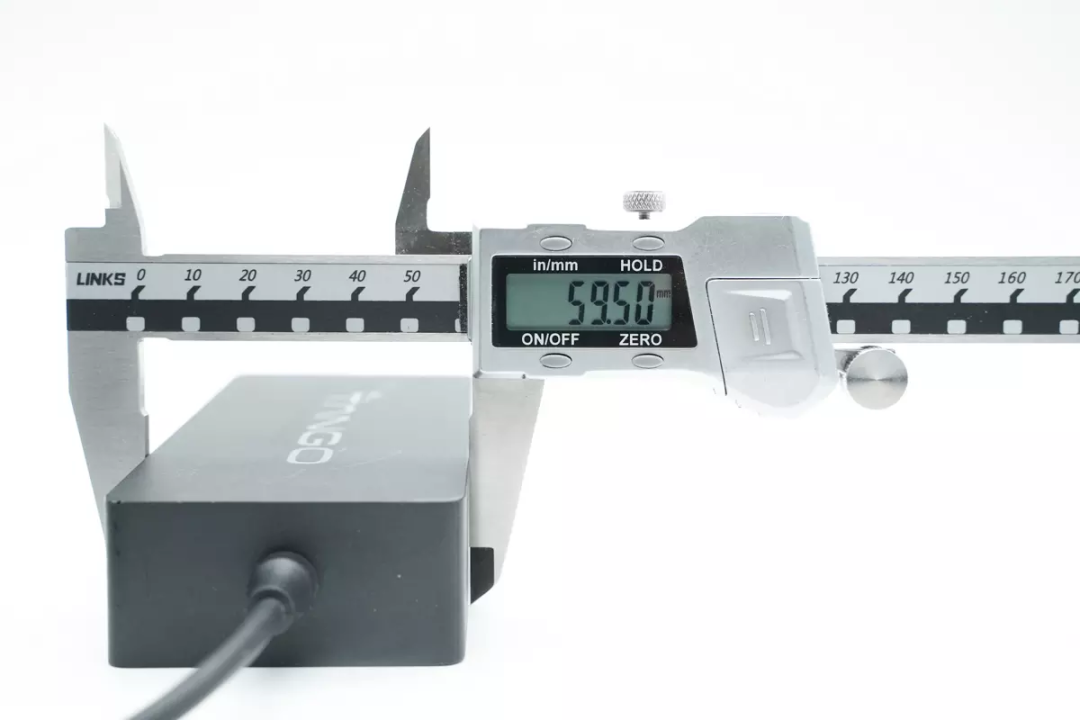

宽度为59.5mm。

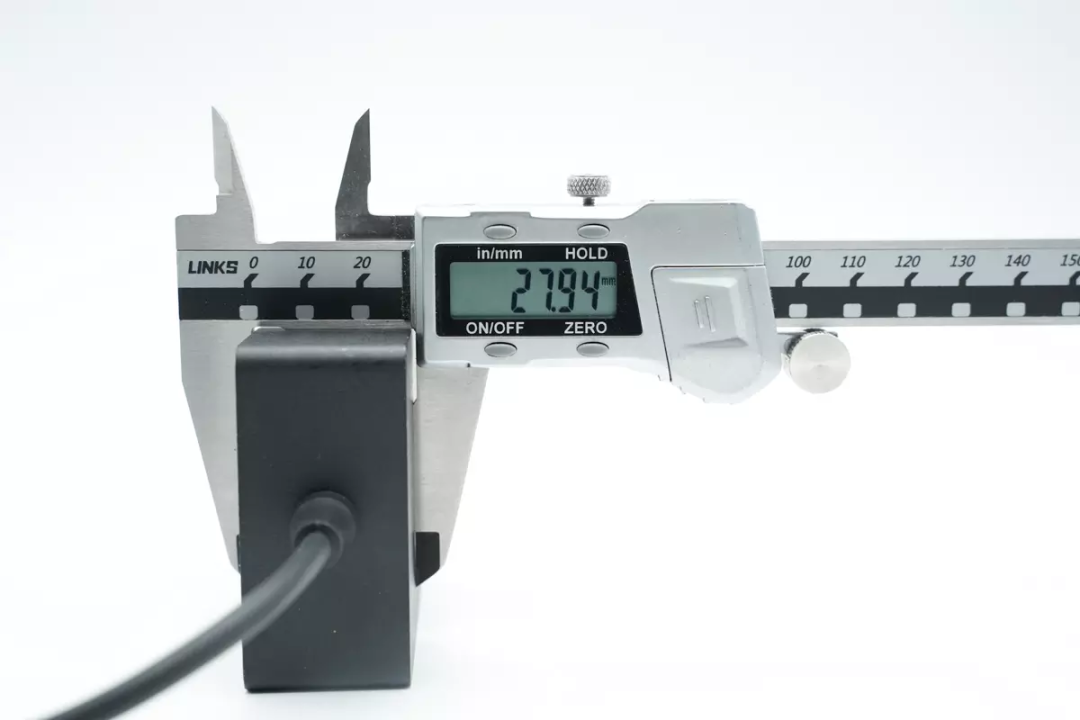

厚度为27.94mm。
另外测得USB-C输出线长度约为1.8米。

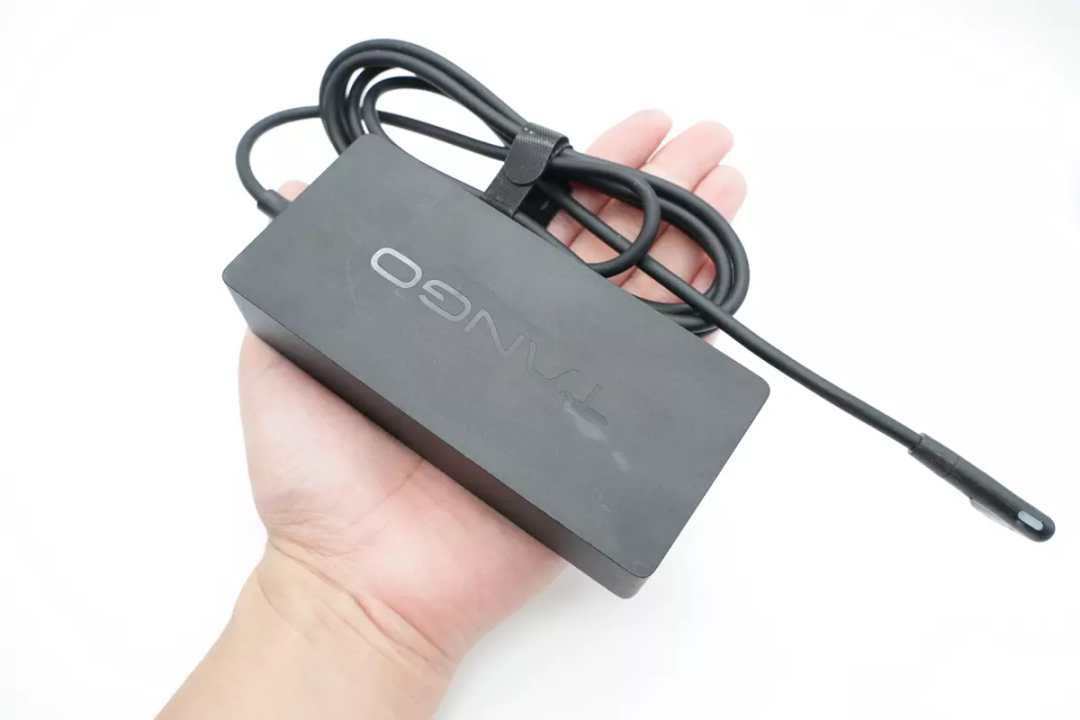

这款适配器拿在手上的大小直观感受。

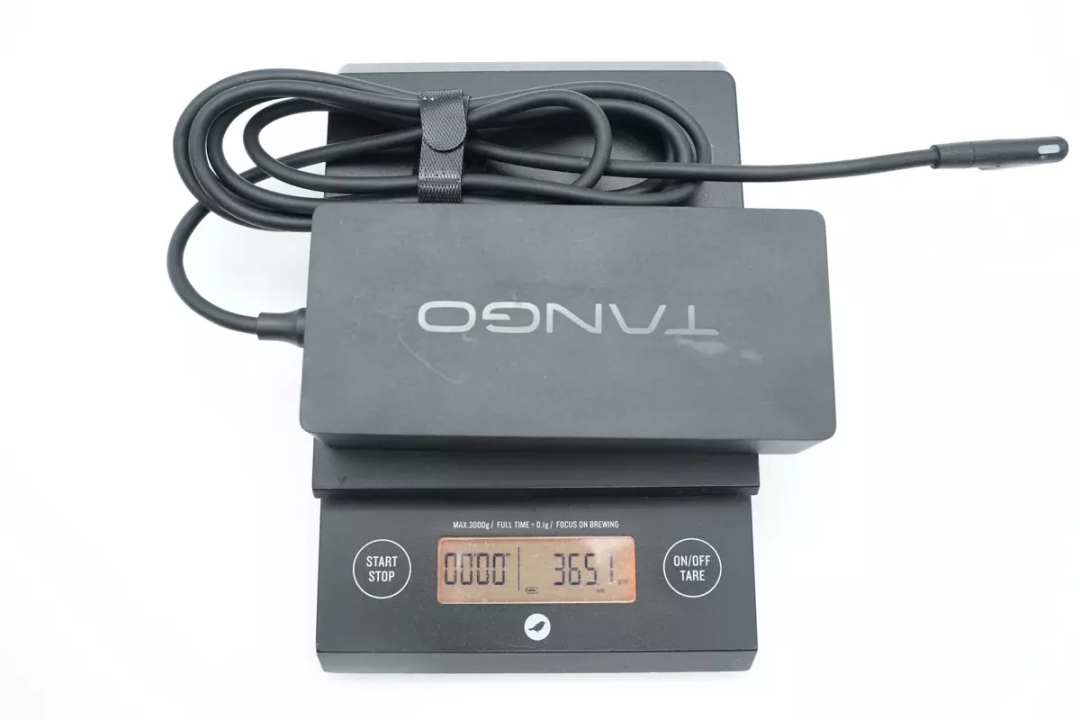

另外测得其重量约为365g。

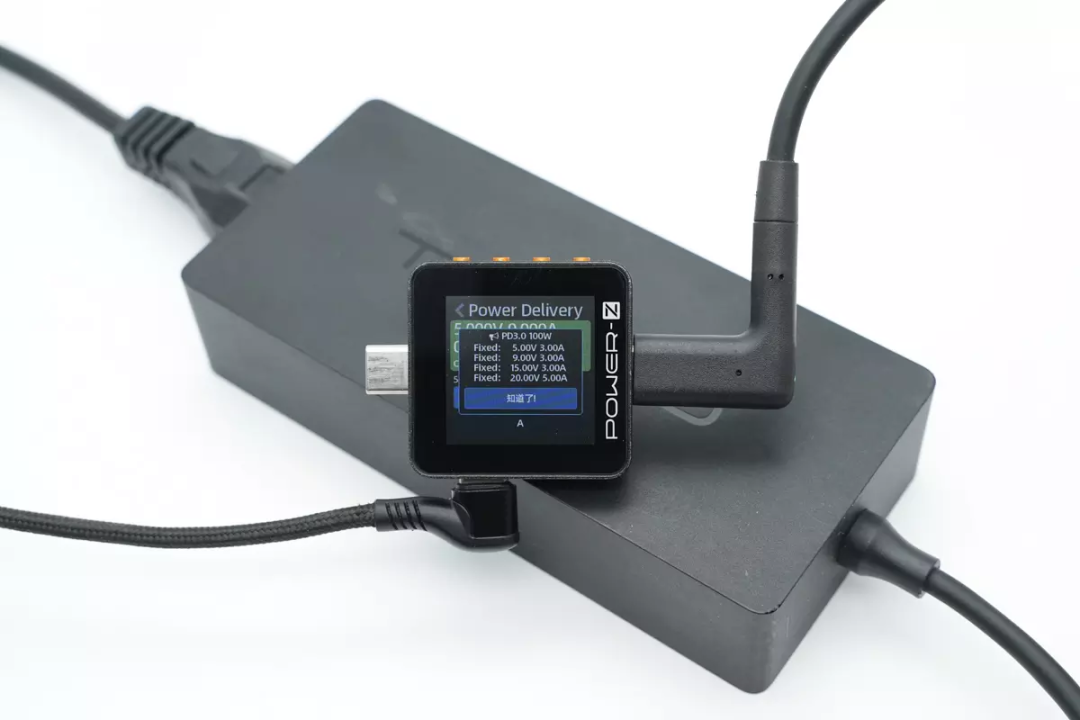

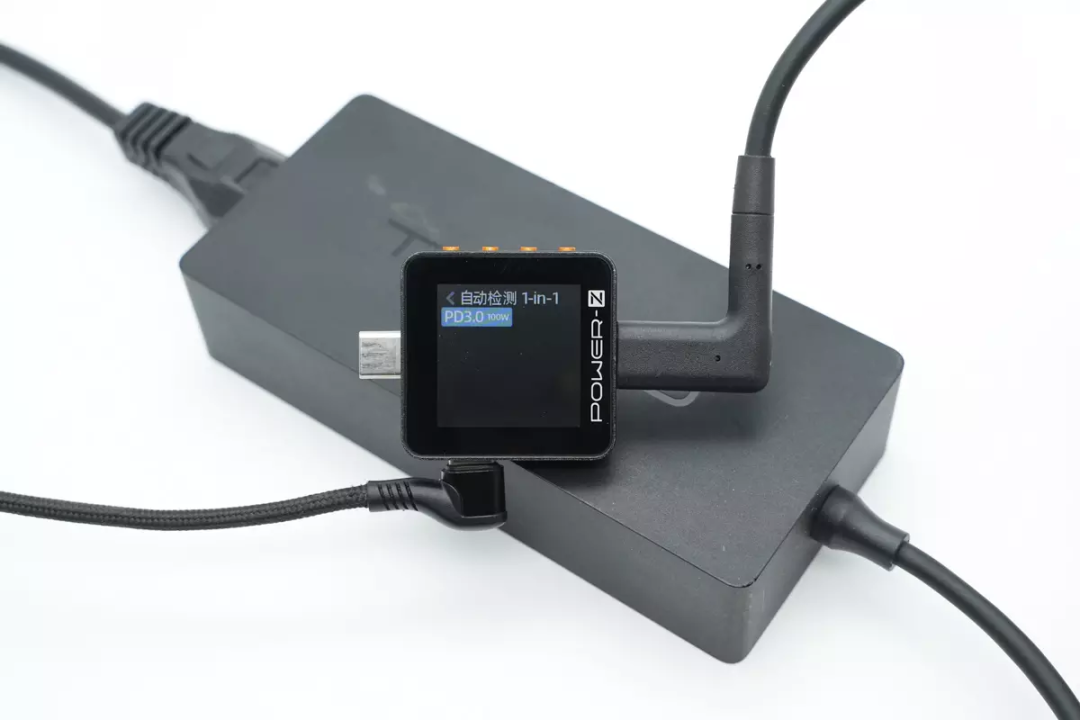

使用ChargerLAB POWER-Z KM002C测得适配器仅支持PD3.0快充协议。
并且具备5V3A、9V3A、15V3A、20V5A四组固定电压档位。
TANGO 100W电源适配器拆解
看完了TANGO这款充电器的外观和协议测试，下面就进行拆解，一起来看看内部的用料和设计。

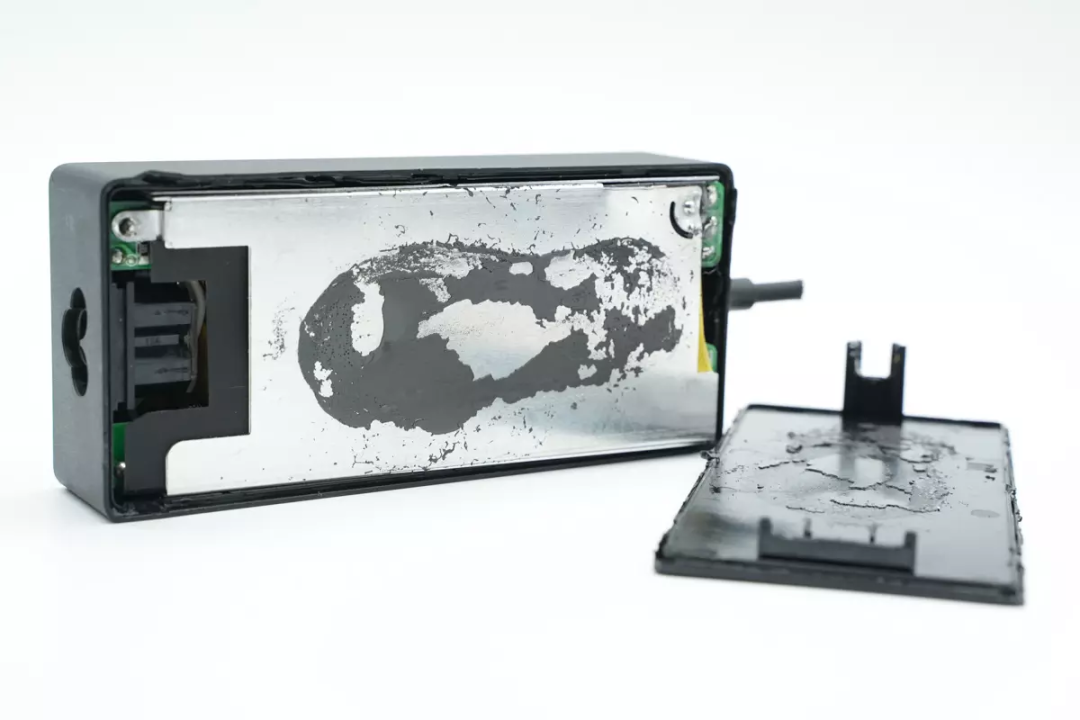

沿外壳接缝拆下适配器后盖。

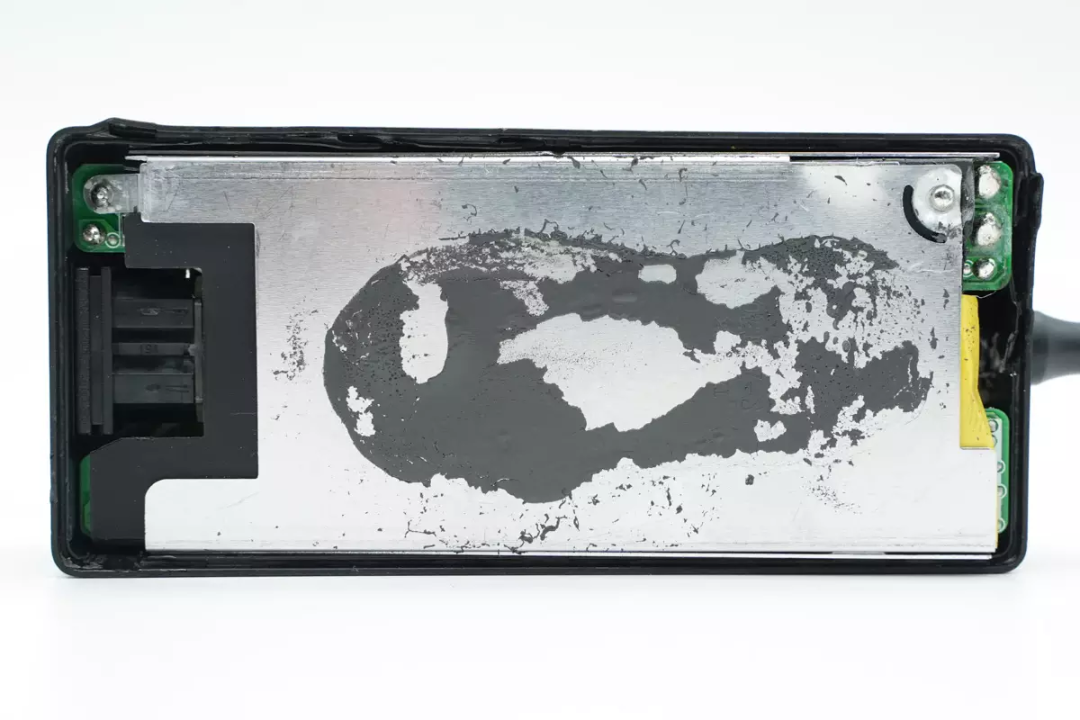

外壳内部PCBA模块包裹铝制散热片，并涂有导热胶粘贴固定到后盖上。
铝制散热片另外一侧也涂有导热胶粘贴到外壳内部。

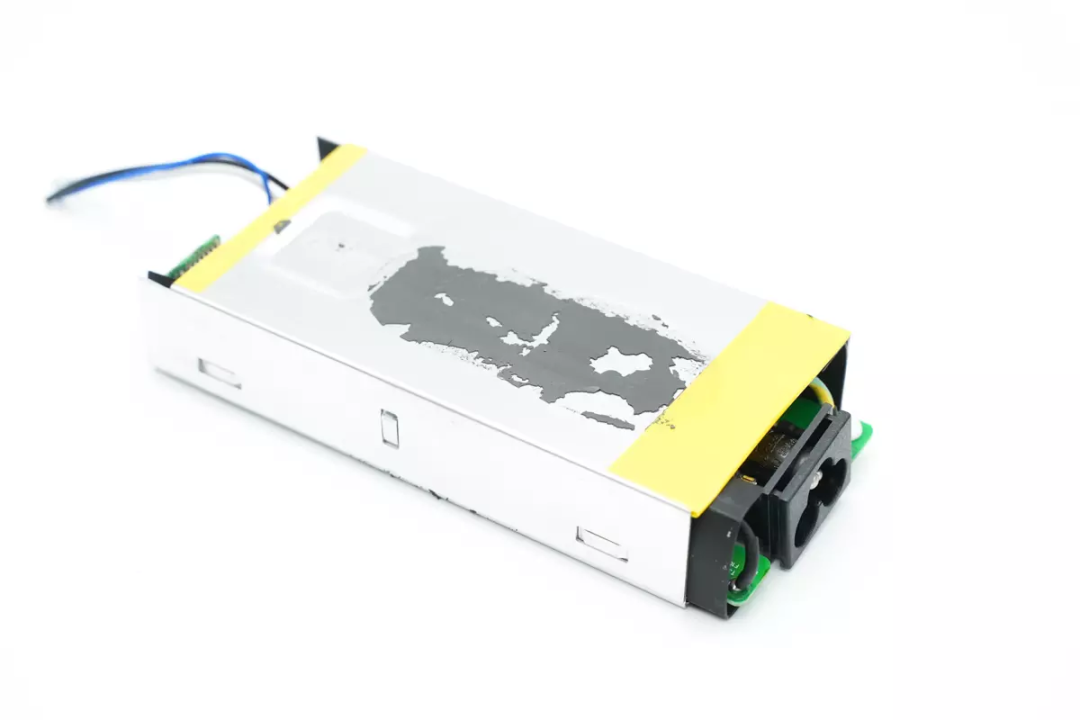

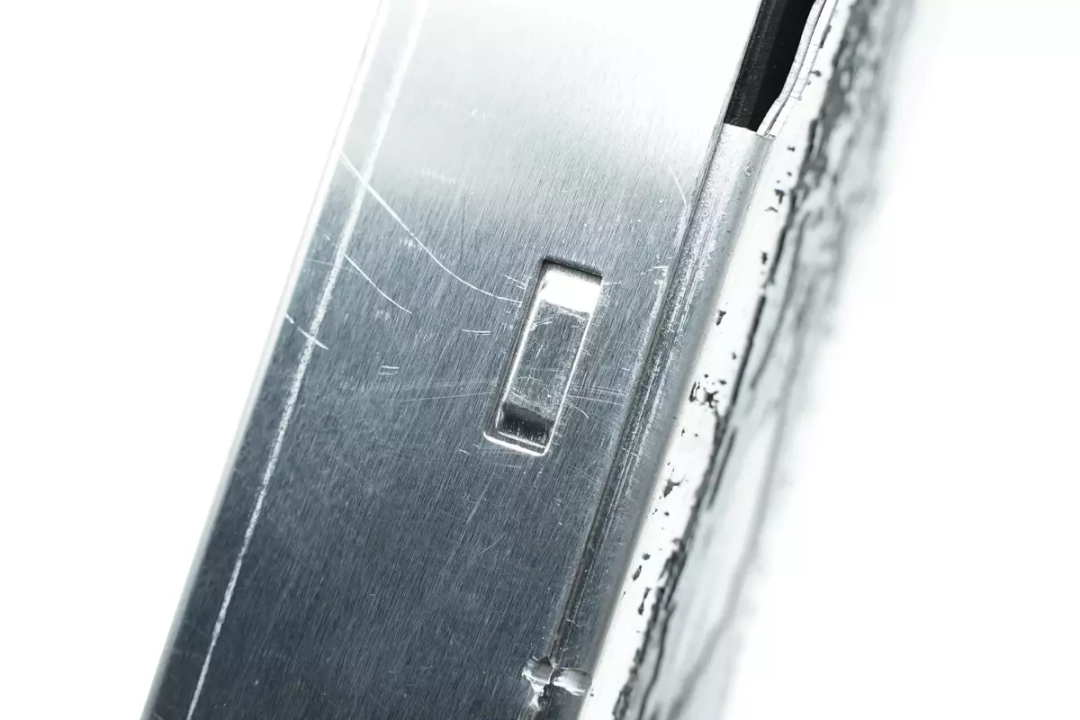

散热片通过卡扣固定连接。

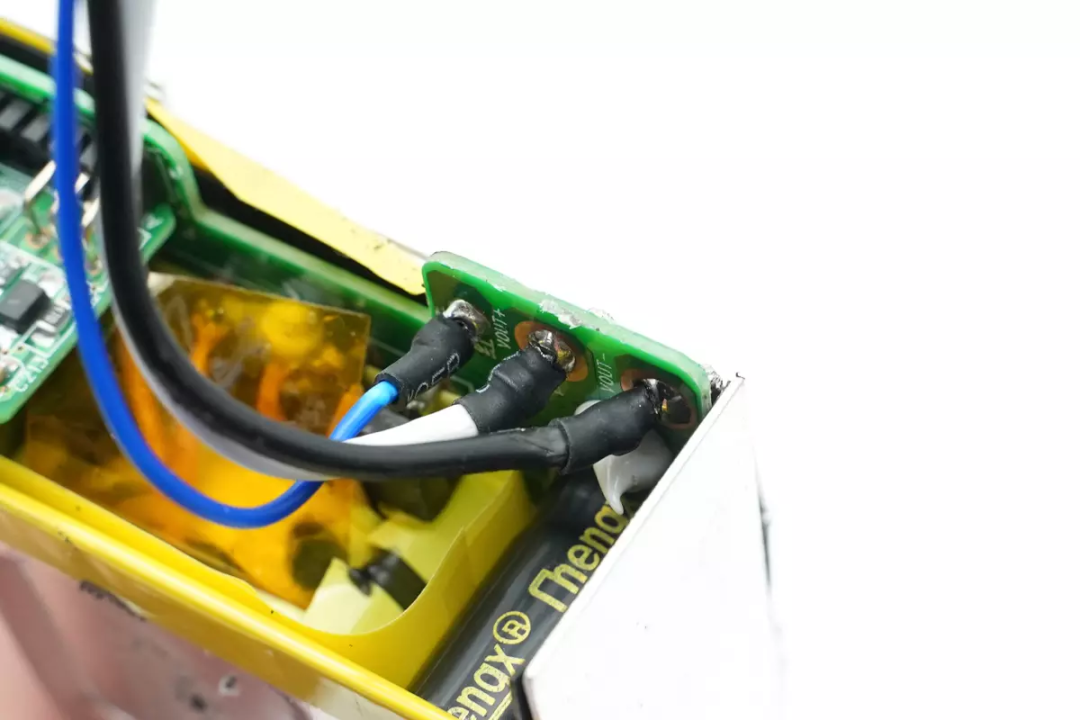

输出线冷压端子焊接连接，外套黑色热缩管绝缘。

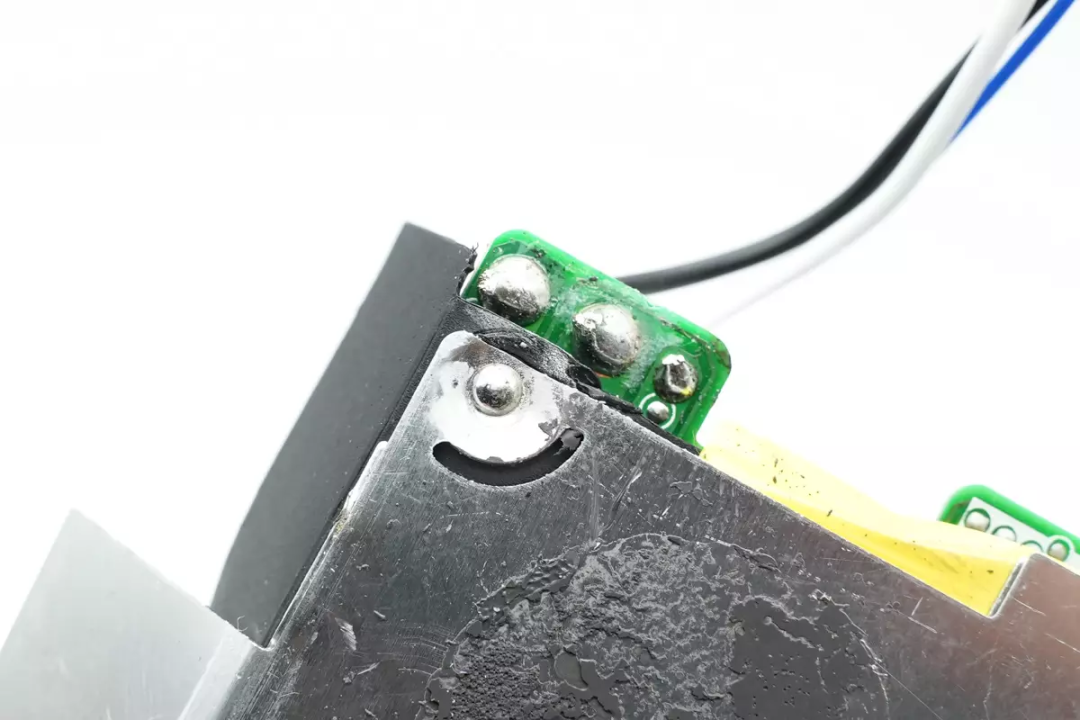

散热片通过焊接连接到PCBA模块上。

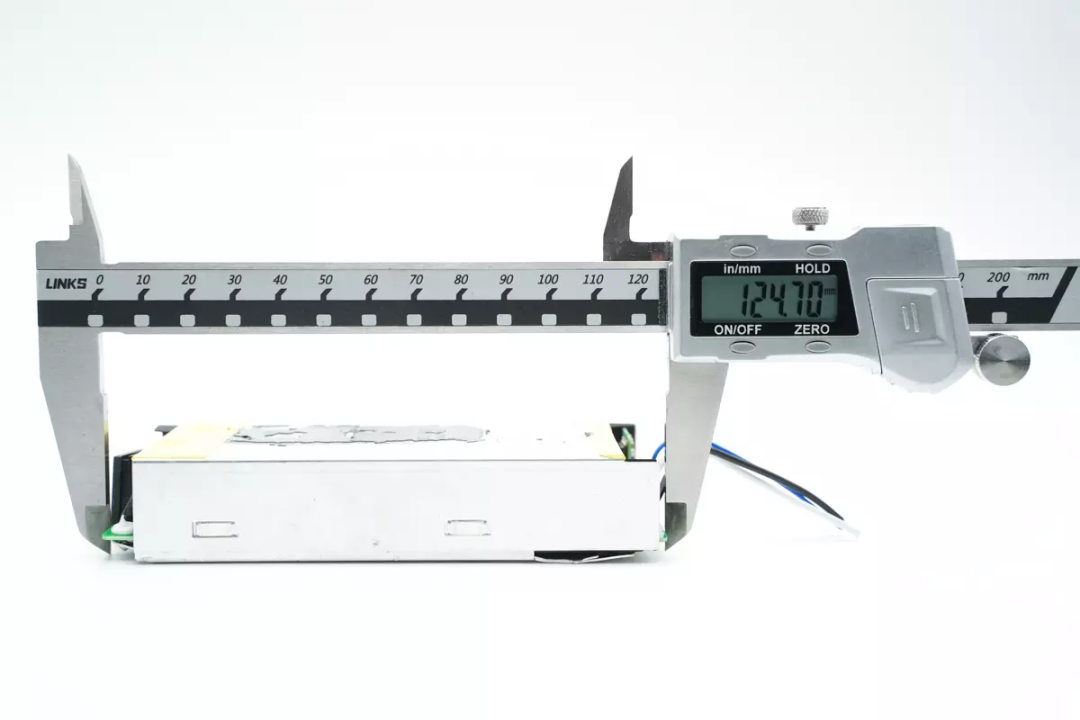

使用游标卡尺测得PCBA模块长度约为124.7mm。

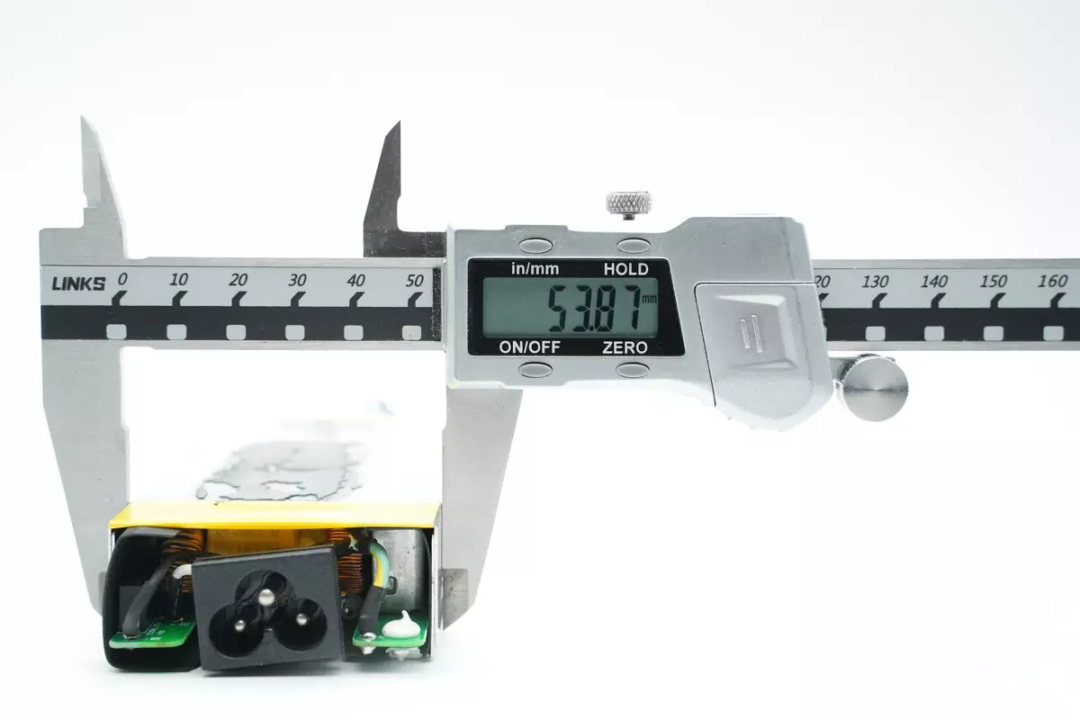

PCBA模块宽度约为53.87mm。

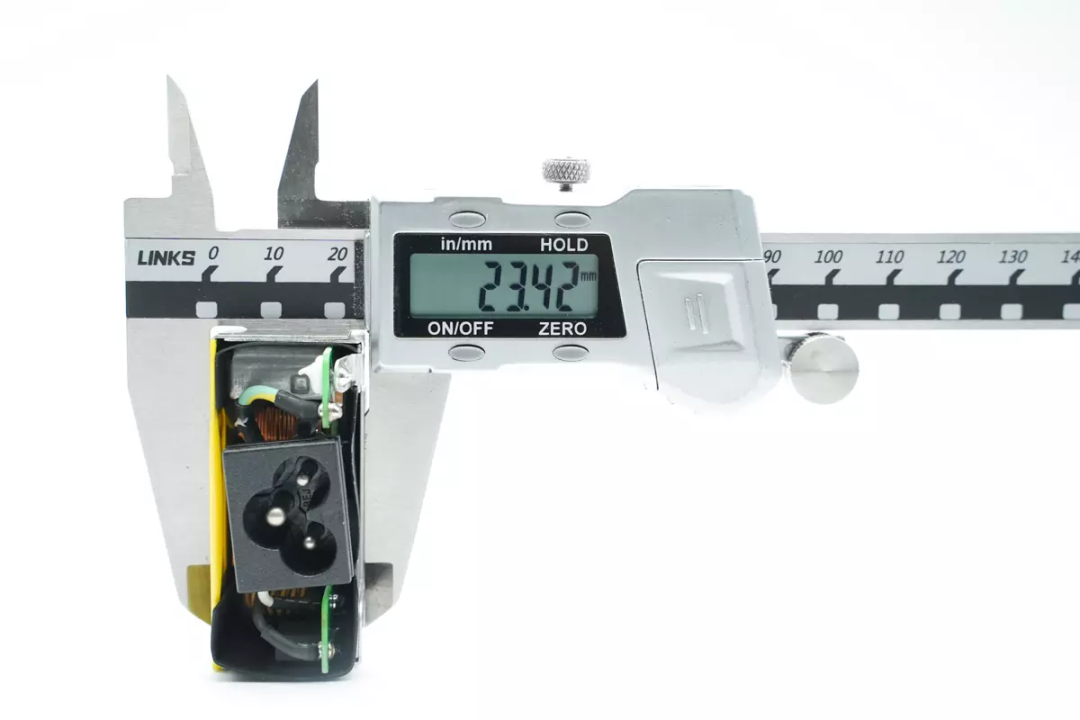

PCBA模块厚度约为23.42mm。

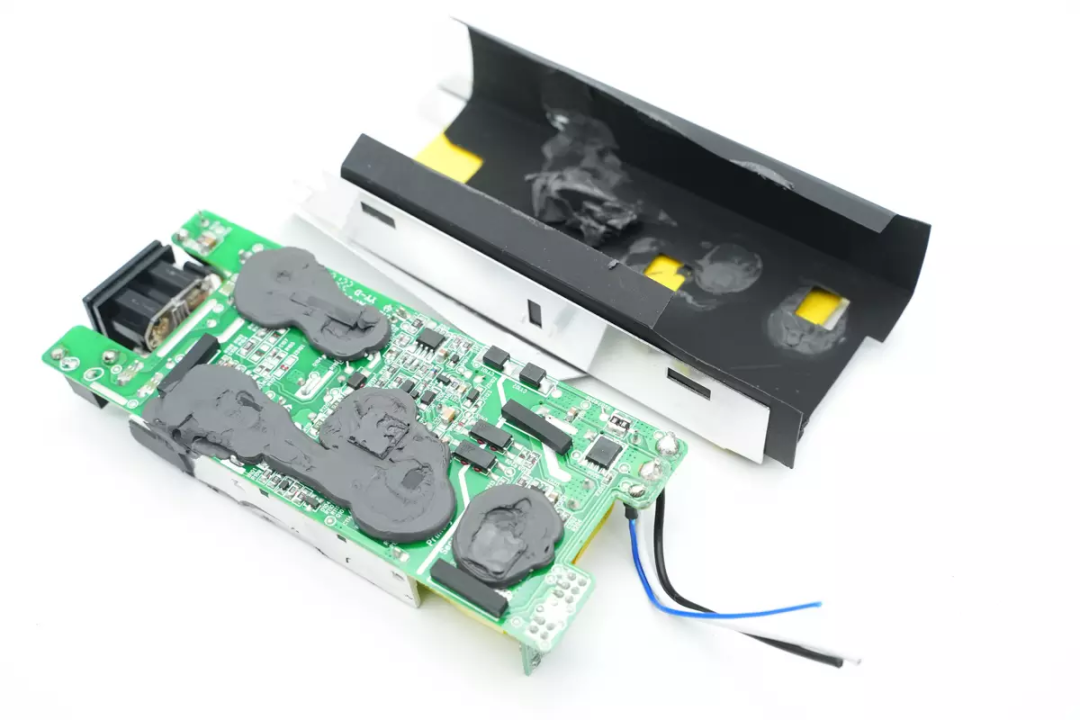

拆下PCBA模块外套的散热片，取出PCBA模块，在铝制散热片下面是绝缘麦拉片，发热元件涂胶导热。

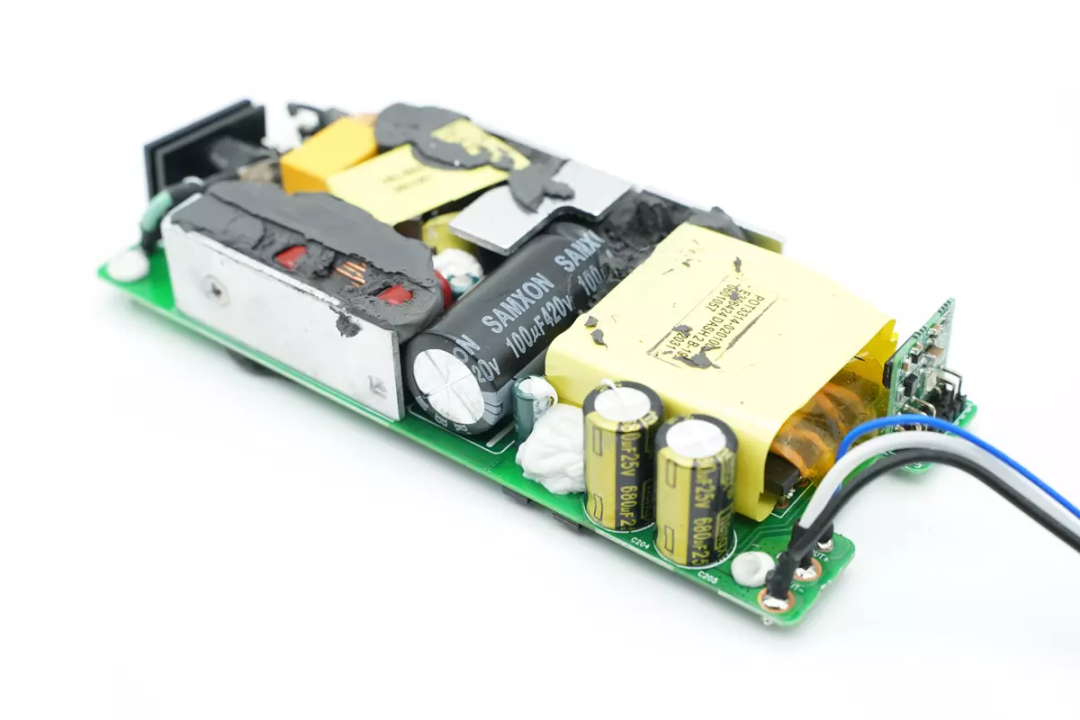

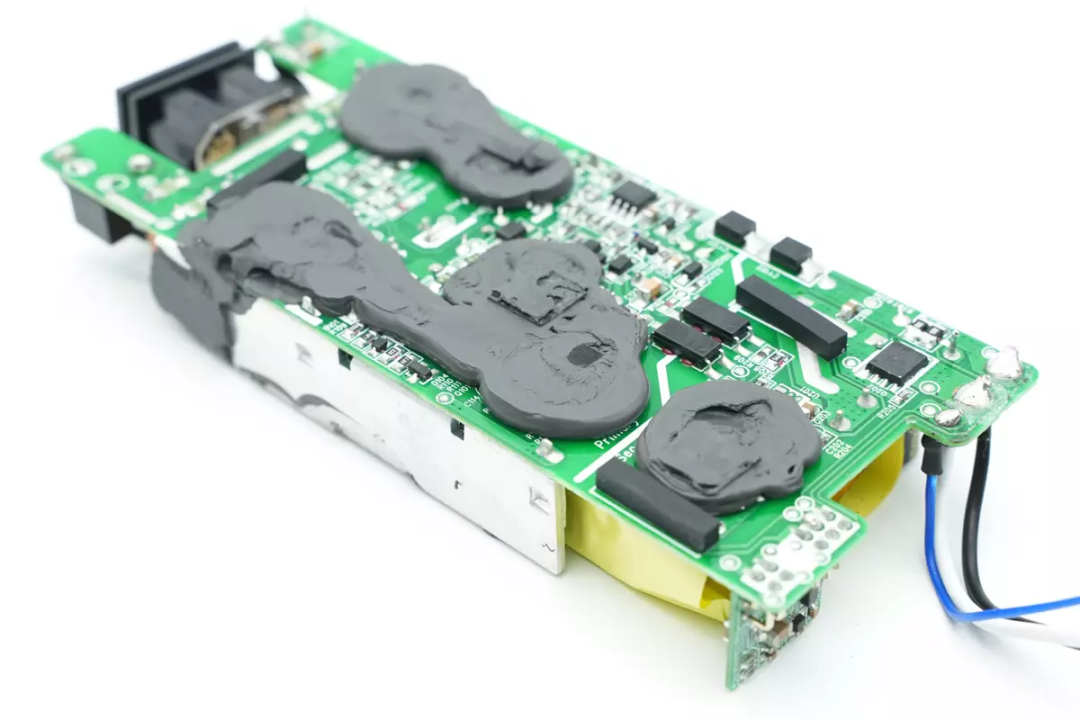

PCBA模块正面一览，两侧固定散热片，为开关管及整流桥散热。
PCBA模块背面涂胶为发热元件散热。

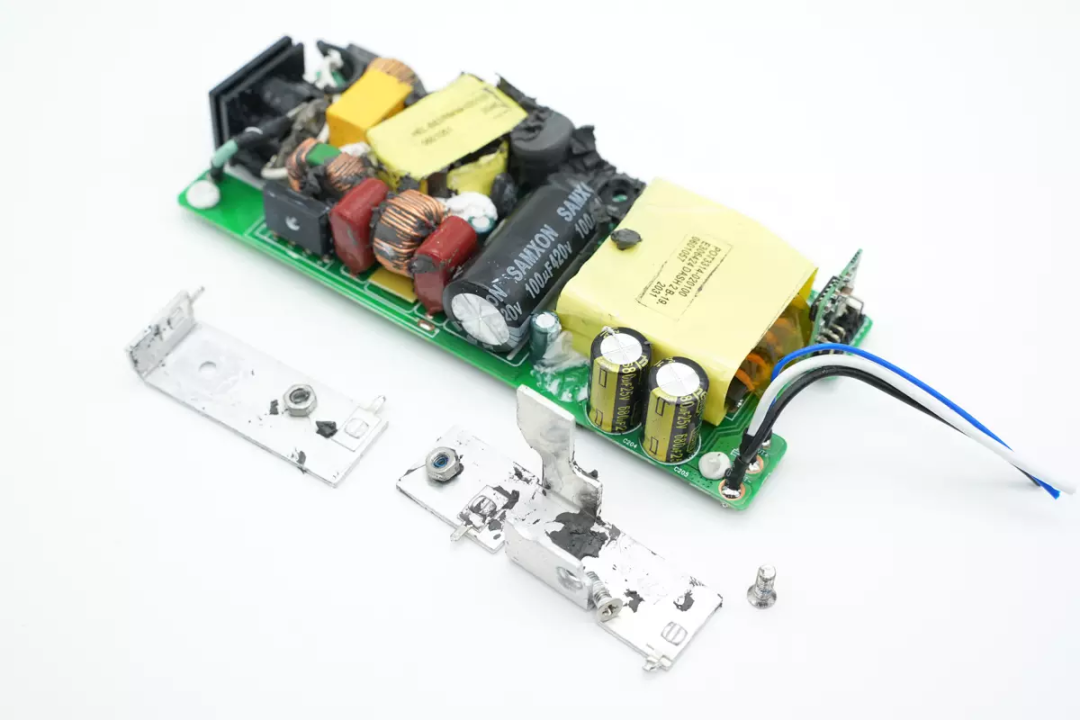

拧下固定螺丝，焊接取下散热片，两片散热片分别对应整流桥和PFC开关管。

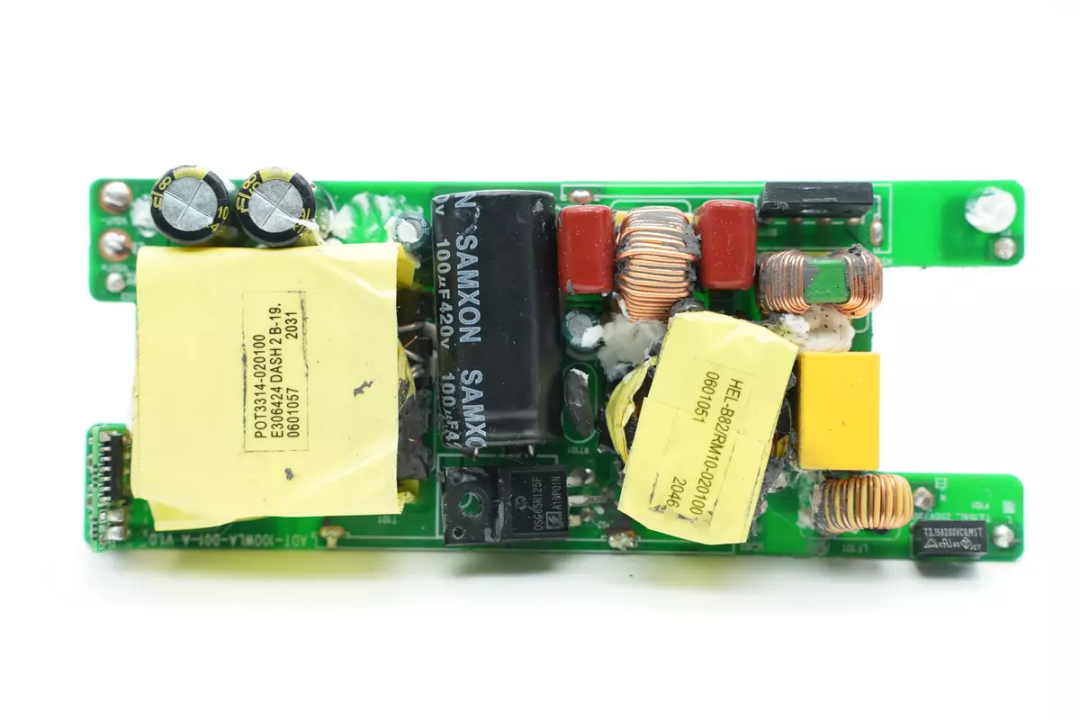

PCBA模块正面一览，其中右下角为输入保险丝，向左依次为EMI电路，PFC升压电感，高压滤波电容，开关变压器等。

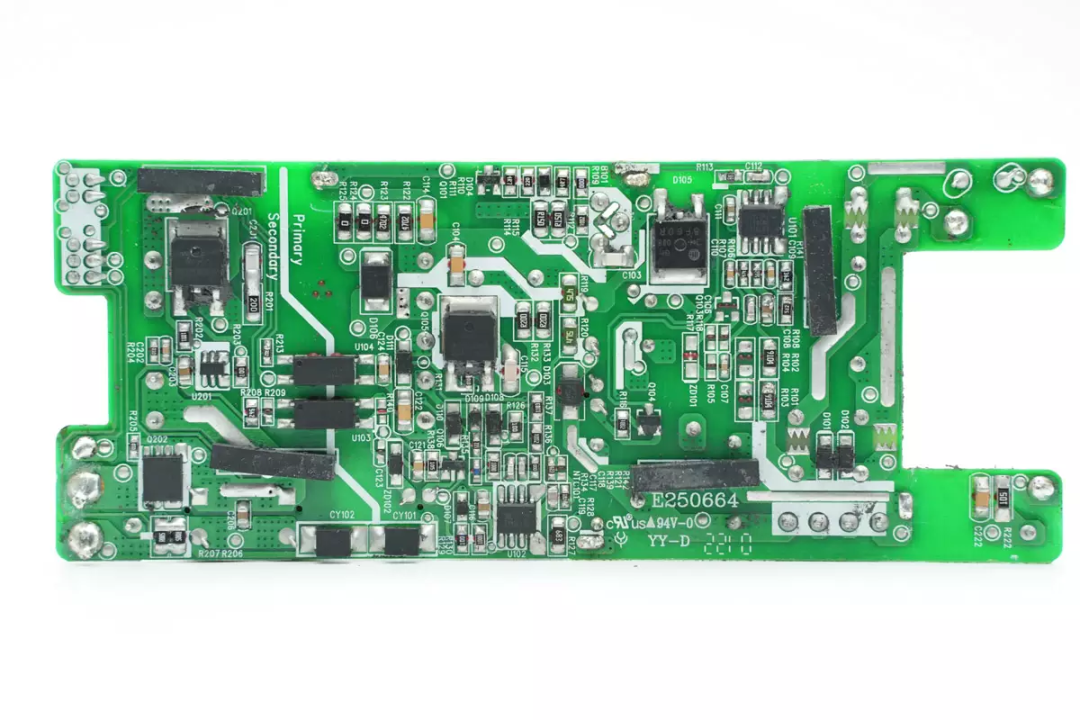

PCBA模块背面焊接PFC升压控制器，PFC整流管，主控芯片，反激开关管，同步整流控制器和同步整流管以及VBUS开关管，两颗光耦分别用于输出电压反馈和PFC控制。
通过对PCBA模块的观察，这款100W充电器采用PFC+反激开关电源设计，PFC和反激采用独立的控制器，输出电压由协议芯片控制，进行宽范围电压输出。下面我们就从输入端开始了解各个器件的信息。

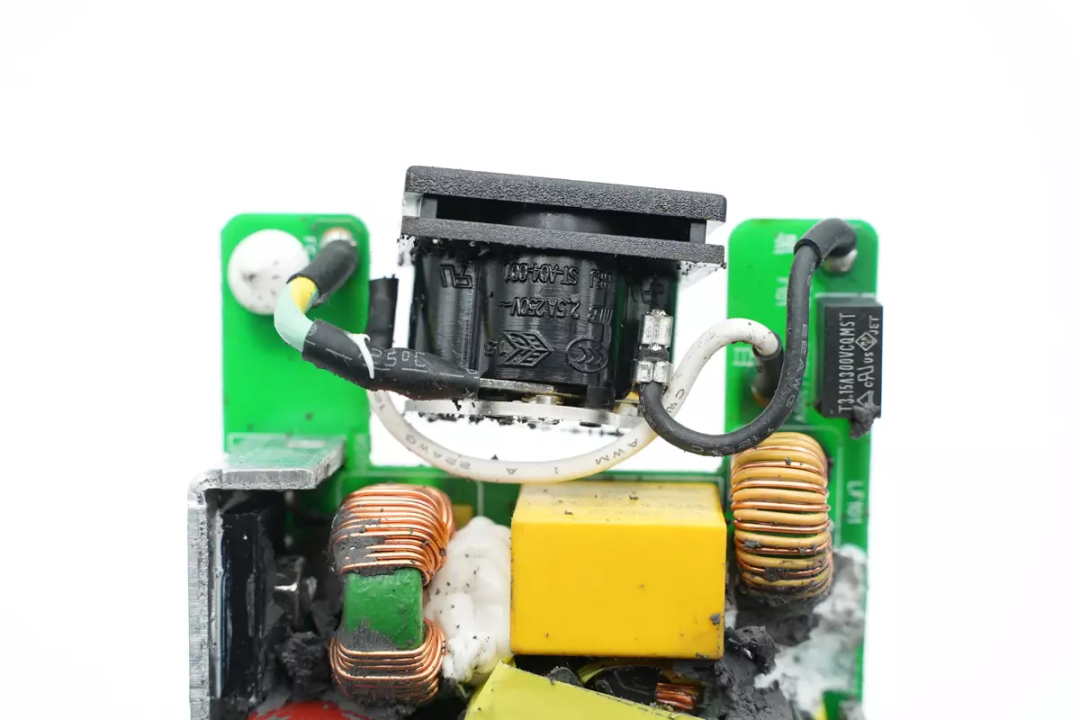

交流输入端插座采用导线焊接连接。

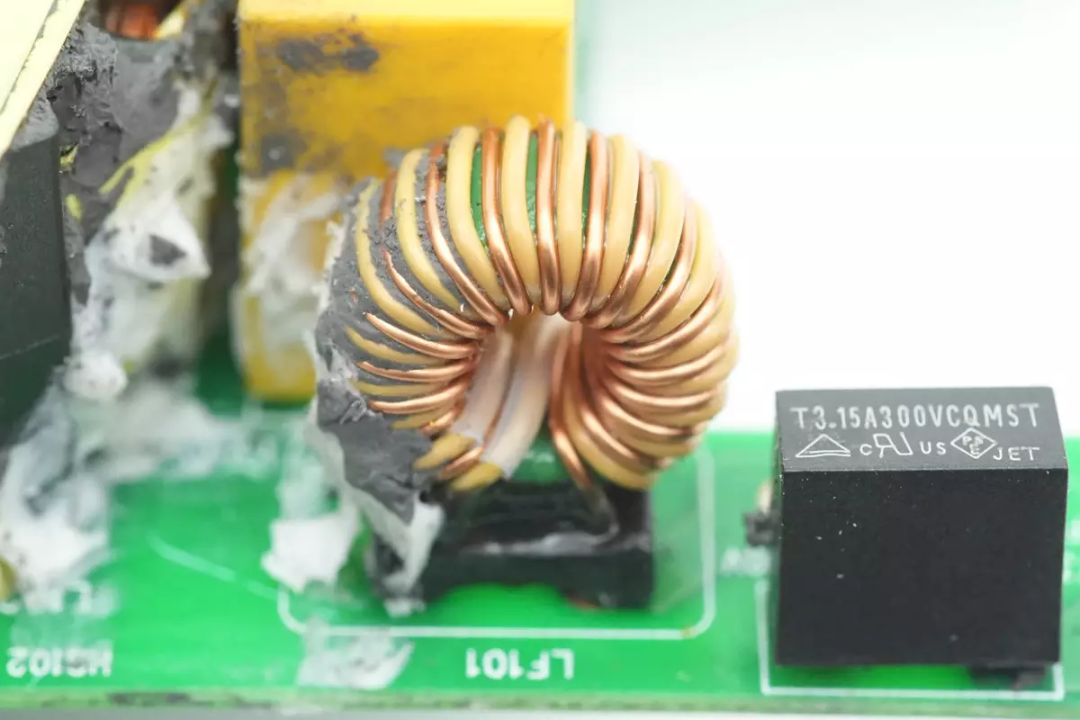

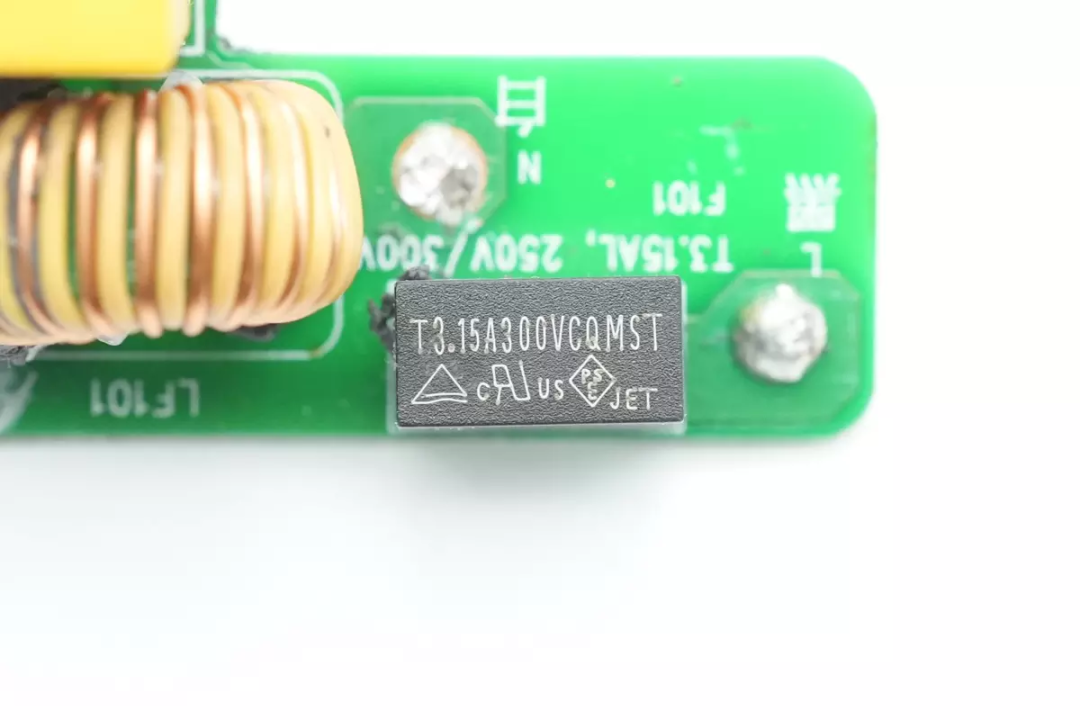

输入端保险丝来自CONQUER功德，MST系列超小型延时保险丝，规格为3.15A 300V，用于输入过流保护。

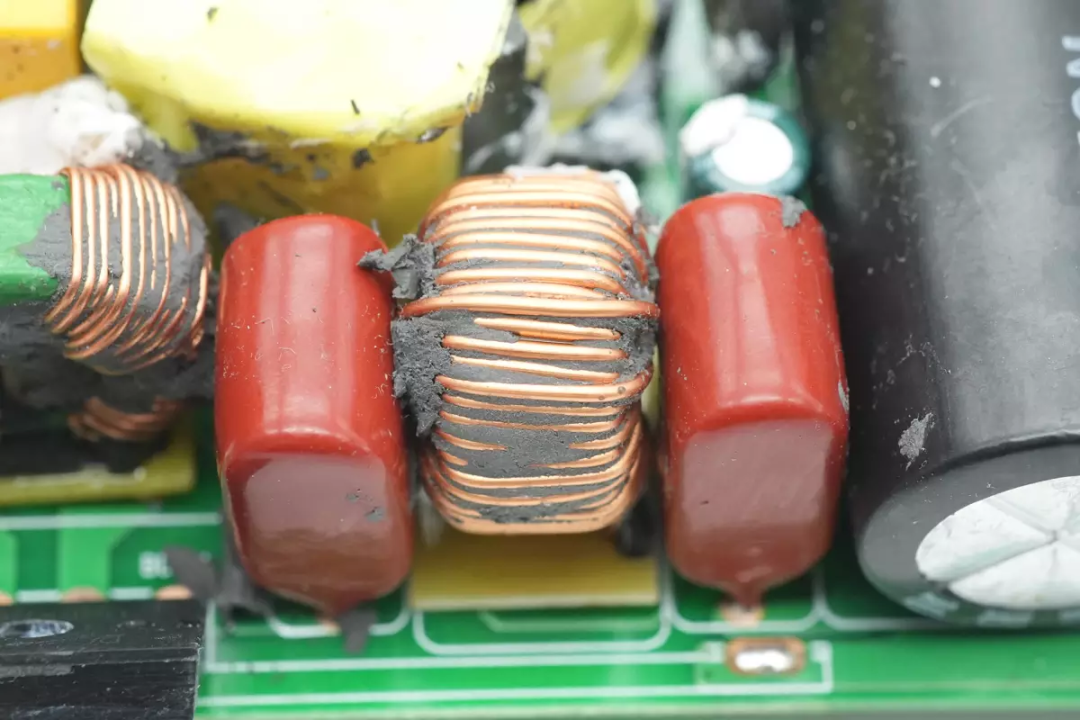

第一级共模电感采用漆包线和绝缘线绕制，底部焊接绝缘支架。

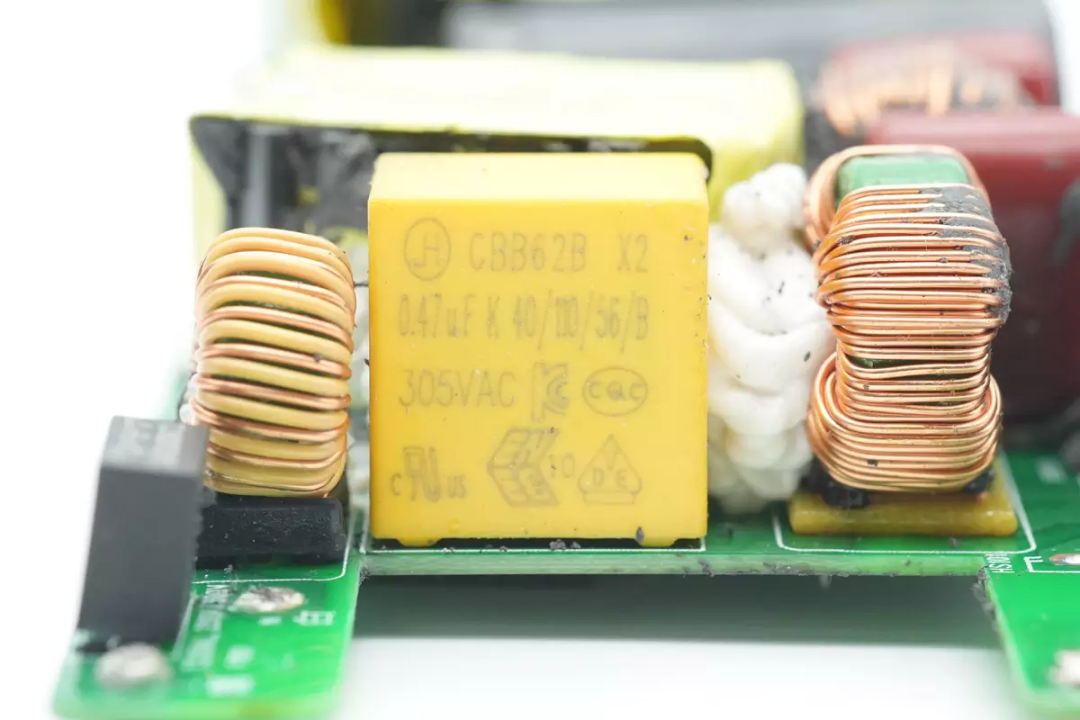

安规X2电容容量为0.47μF。

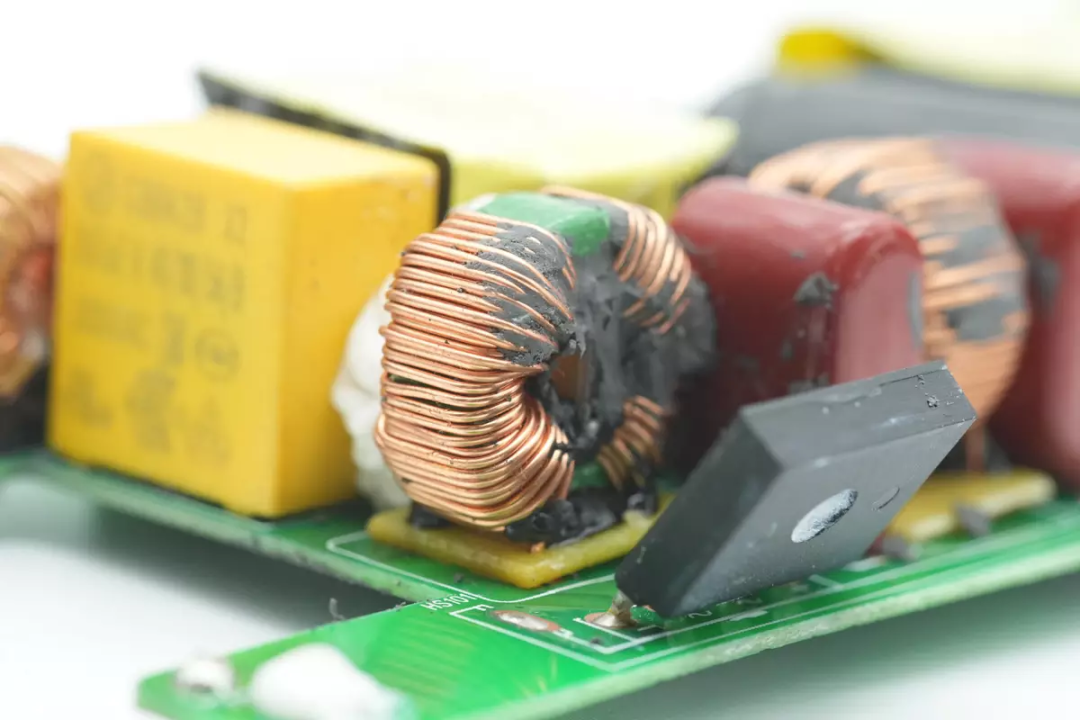

第二级共模电感采用漆包线绕制，底部使用电木板绝缘。

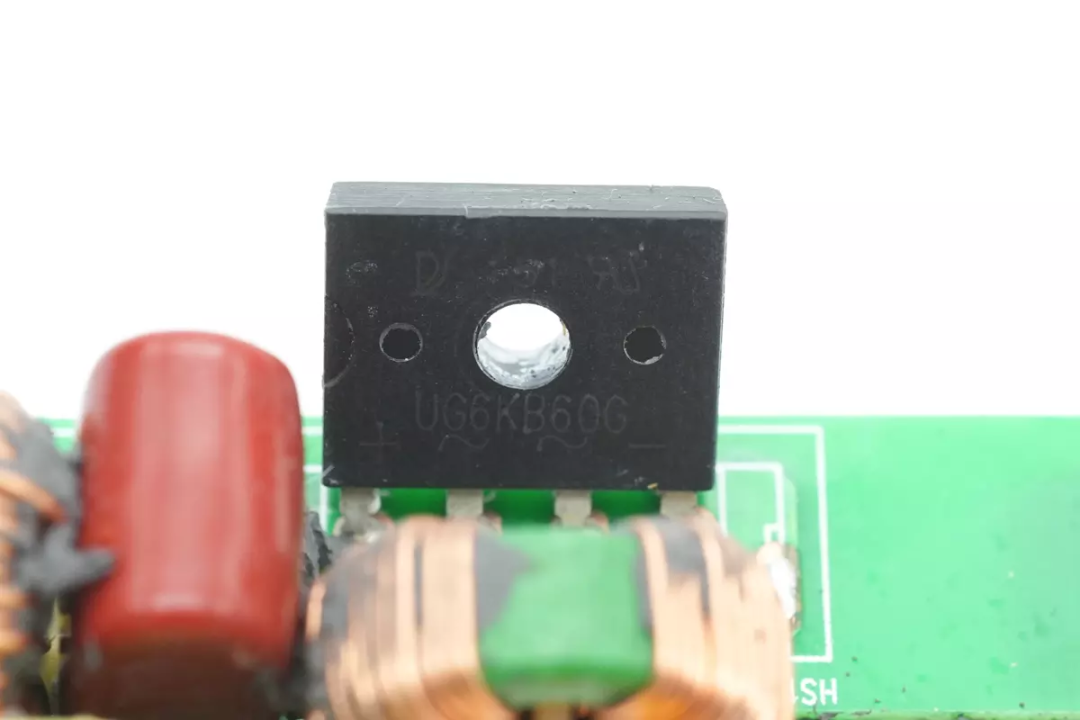

整流桥来自迪一电子，型号UG6KB60G，是一颗6A 600V的整流桥。
整流桥输出的滤波电容和滤波电感特写。

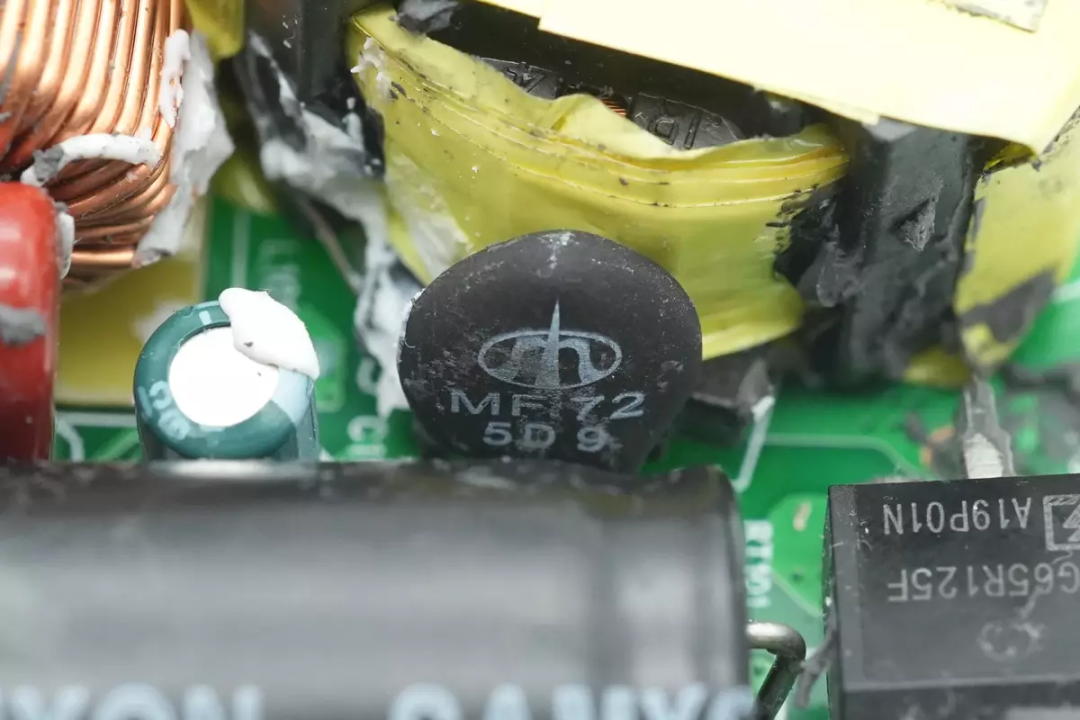

NTC热敏电阻用于减小电源上电的冲击电流，NTC热敏电阻来自时恒电子，直径9mm，冷态电阻为5Ω。

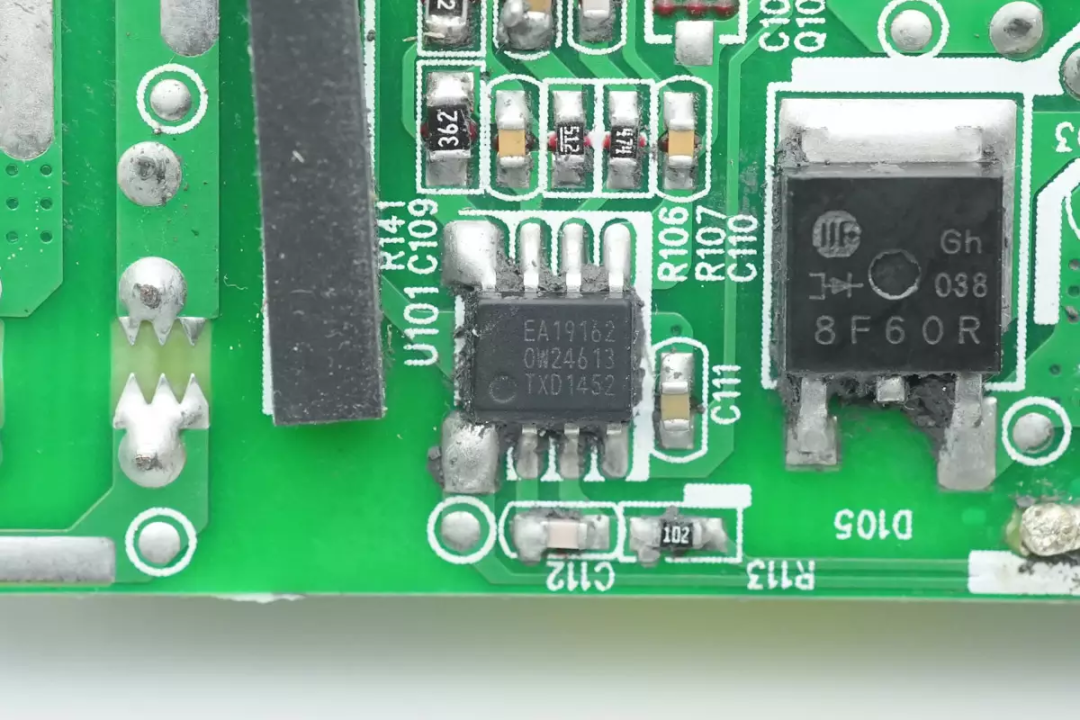

PFC控制器采用NXP恩智浦TEA19162，用于将整流后的电压升压，进行主动功率因数校正，内部集成X电容放电元件，无需外部元件，集成软启动和关断，支持高精度稳压升压，并且内置多重完善的保护功能。

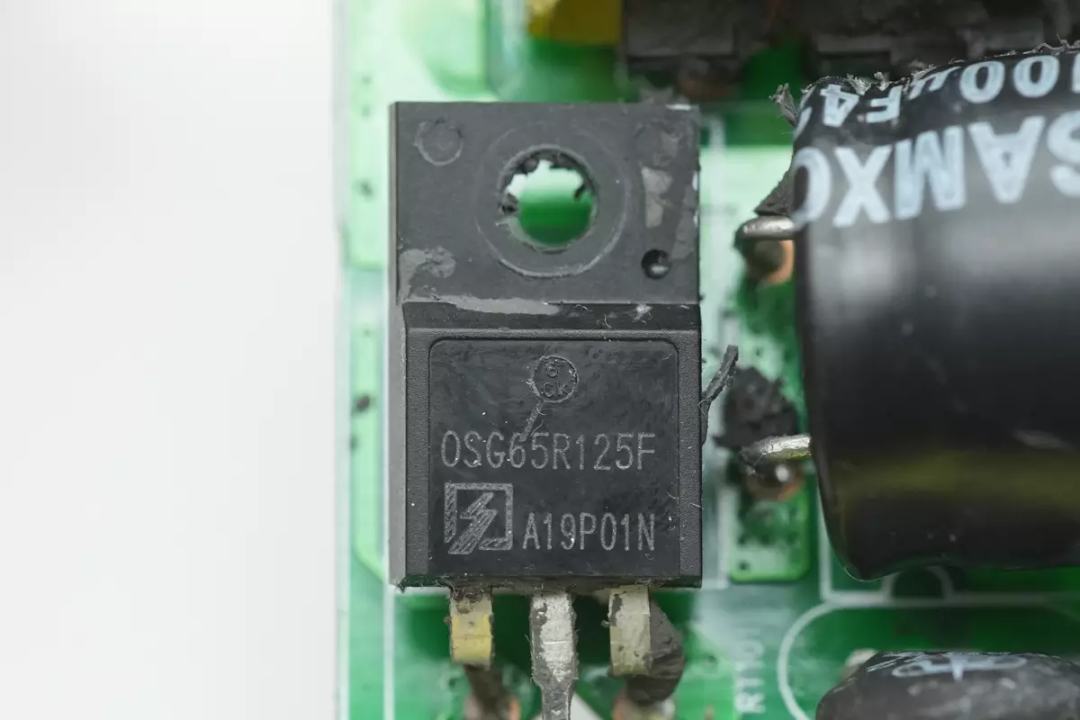

PFC开关管来自东微，型号OSG65R125FF，是一颗耐压700V，导阻125mΩ的NMOS，采用TO220F封装。

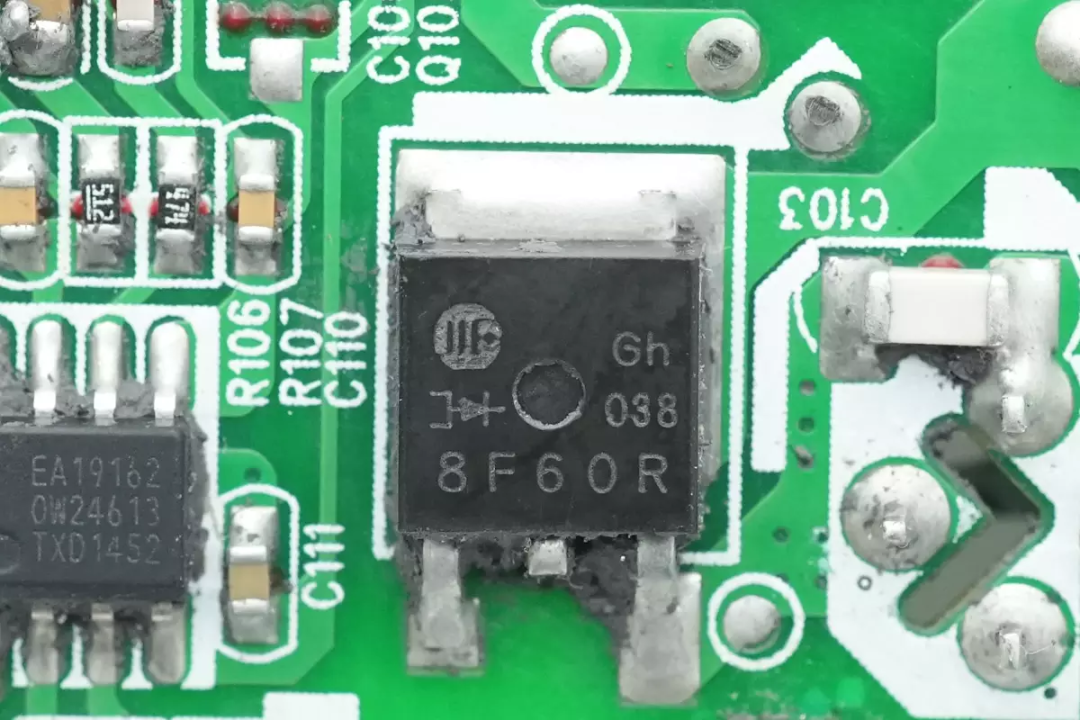

PFC整流管来自华微电子，丝印8F60R，额定电流8A，耐压600V，采用TO252封装。
PFC升压电感特写。

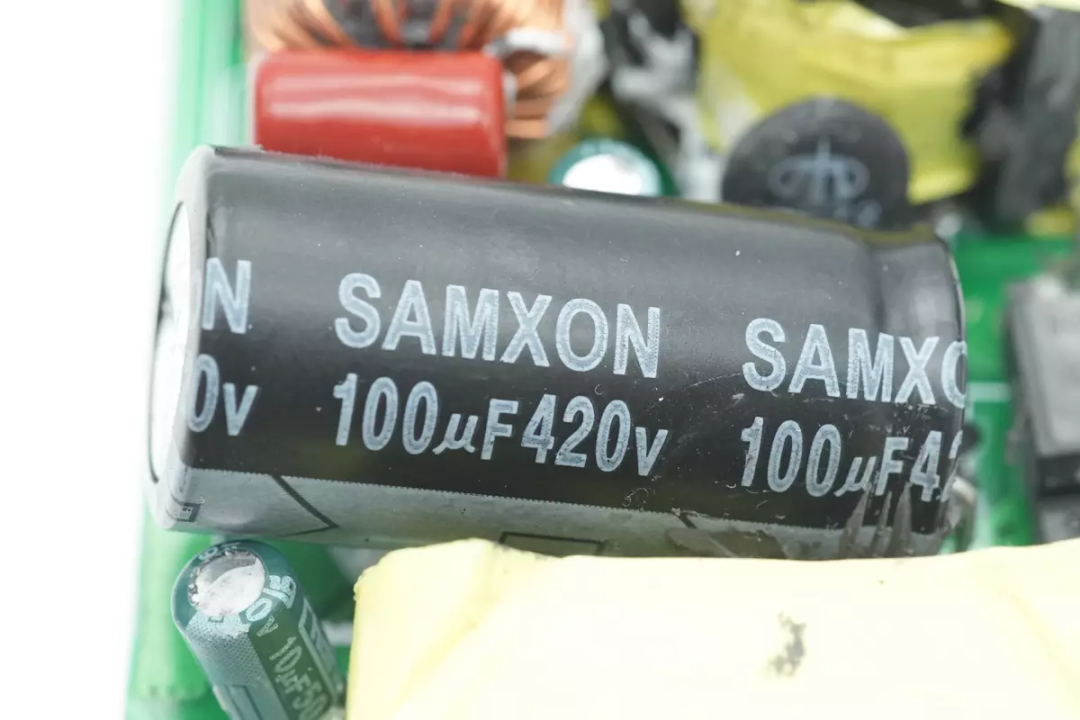

高压滤波电容来自万裕，规格为100μF 420V。

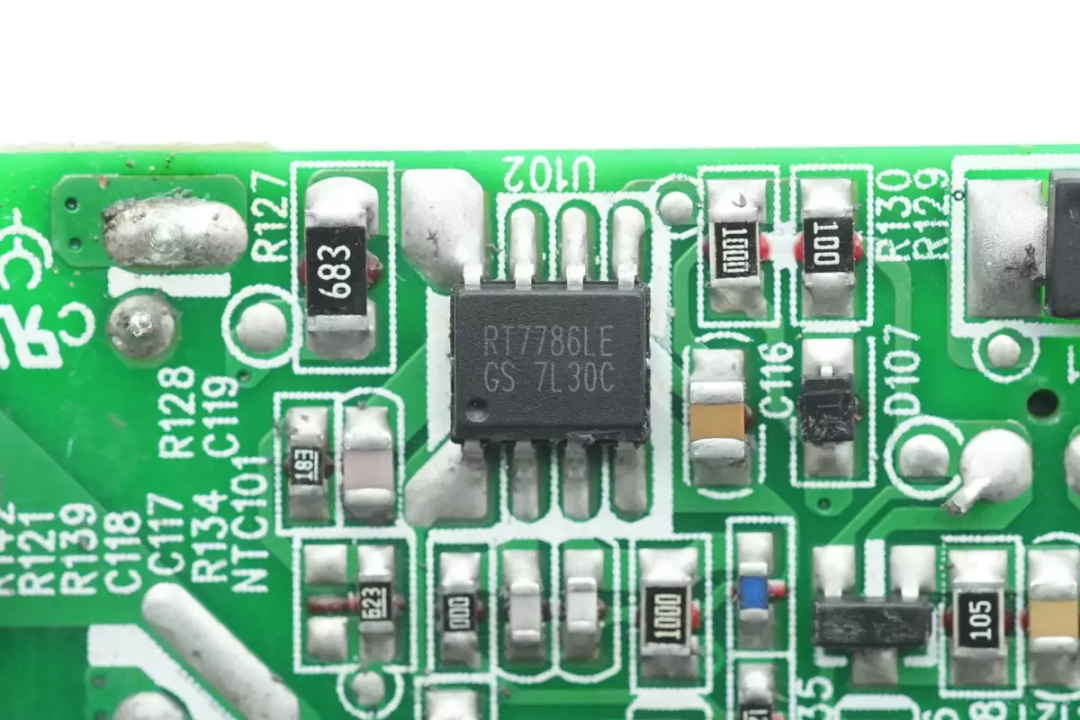

初级主控芯片来自RICHTEK立锜科技，型号为RT7786，是一颗适用于USB PD快充电源的主控芯片，具有低于30mW的待机功耗，支持外置热敏电阻进行温度保护，具备次级整流管短路保护。

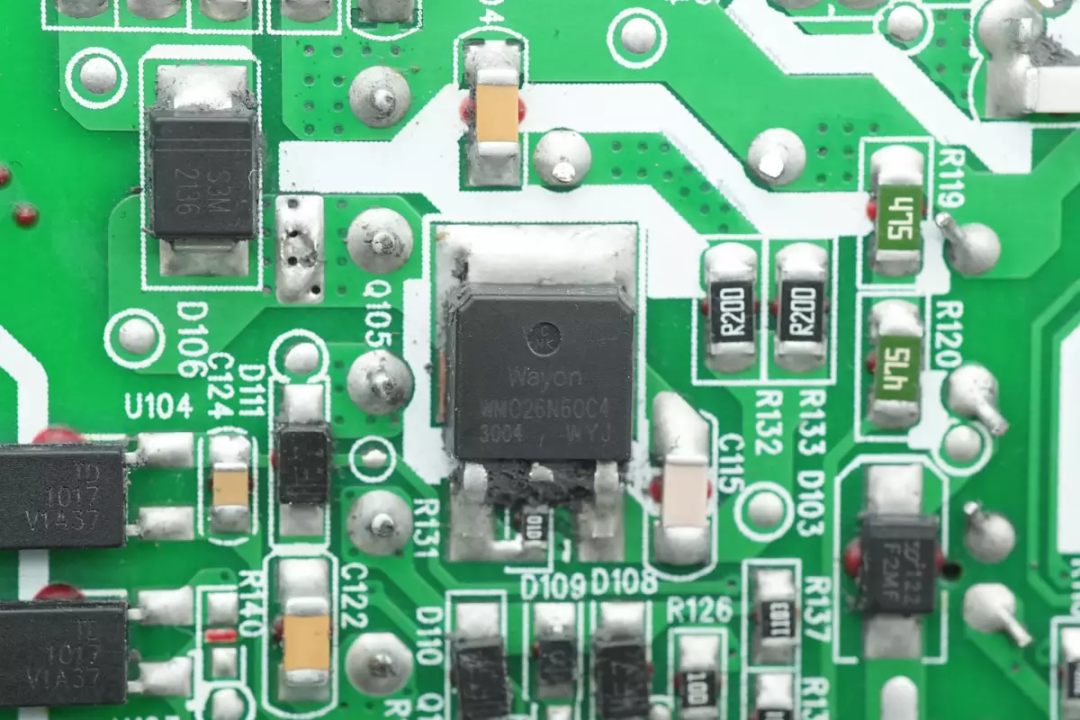

开关管来自维安，型号WMO26N60C4，是一颗耐压600V的NMOS，导阻为190mΩ，采用TO252封装。

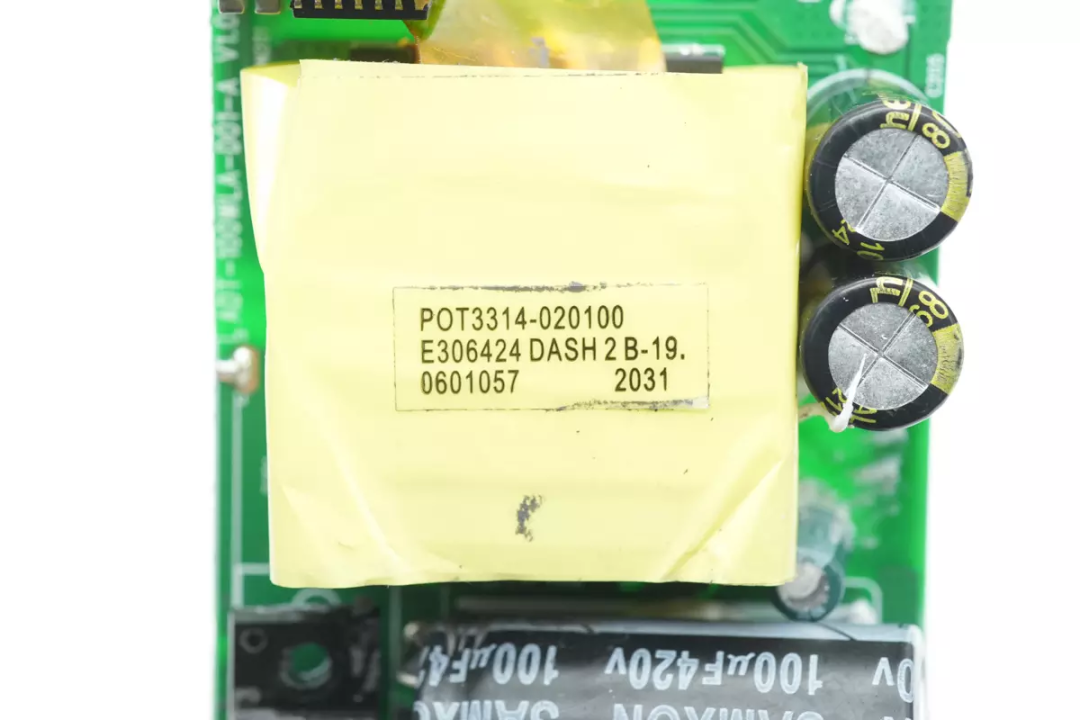

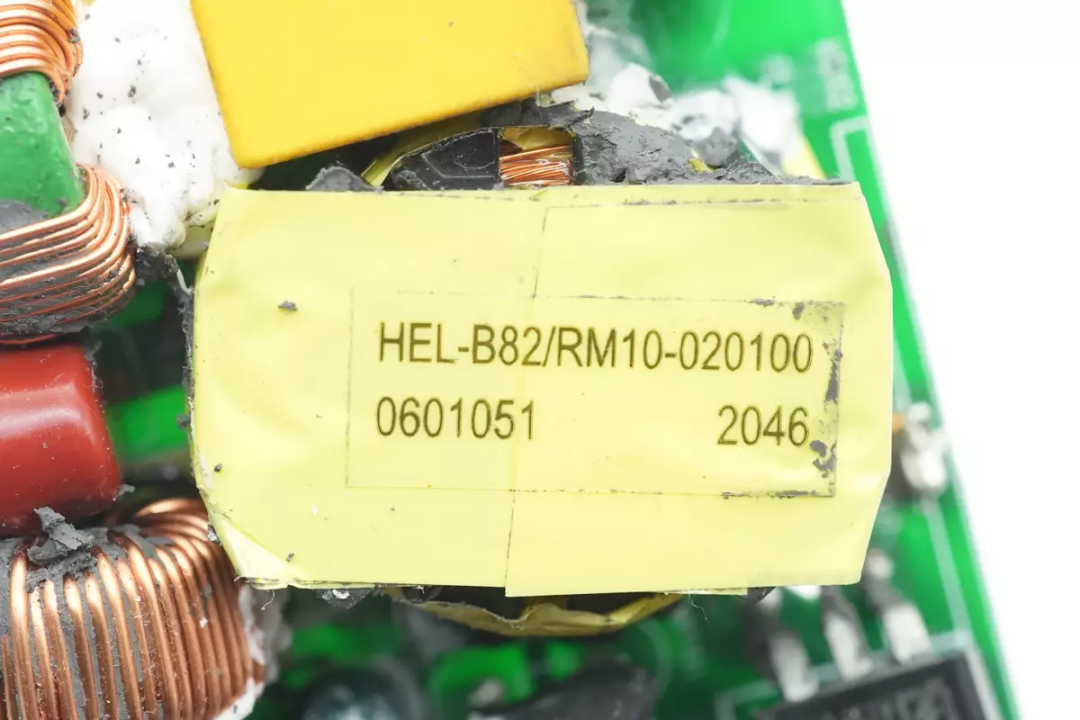

开关变压器特写，顶部粘贴信息标签。

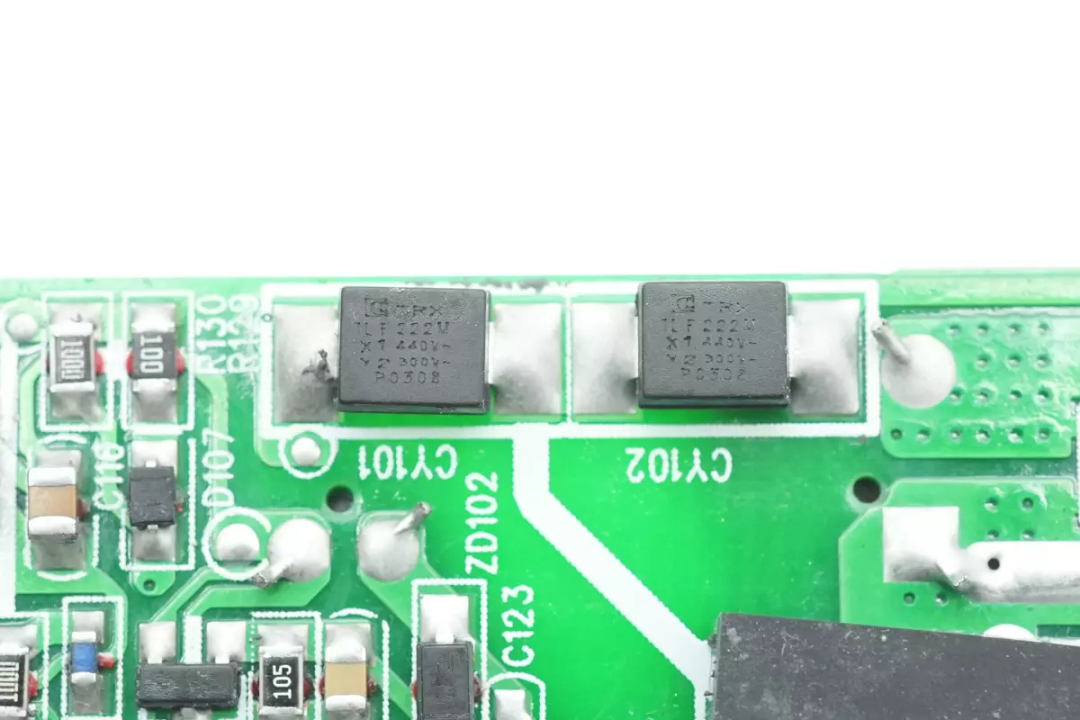

贴片Y电容使用特锐祥SMD-Y2系列，型号为TBY2222ME，使用两颗串联连接，加强耐压，提高安全等级，满足安规要求。特锐祥的贴片Y电容具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被贝尔金、安克、QCY、声丽、麦多多、OPPO、联想、努比亚、倍思、海陆通、第一卫等品牌的数十款快充产品使用，此外还被伊戈尔40W LED驱动电源、长虹42英寸智能网络电视42P3F内置电源、卓飞航45W氮化镓超快墙充等产品使用，性能获得客户一致认可。

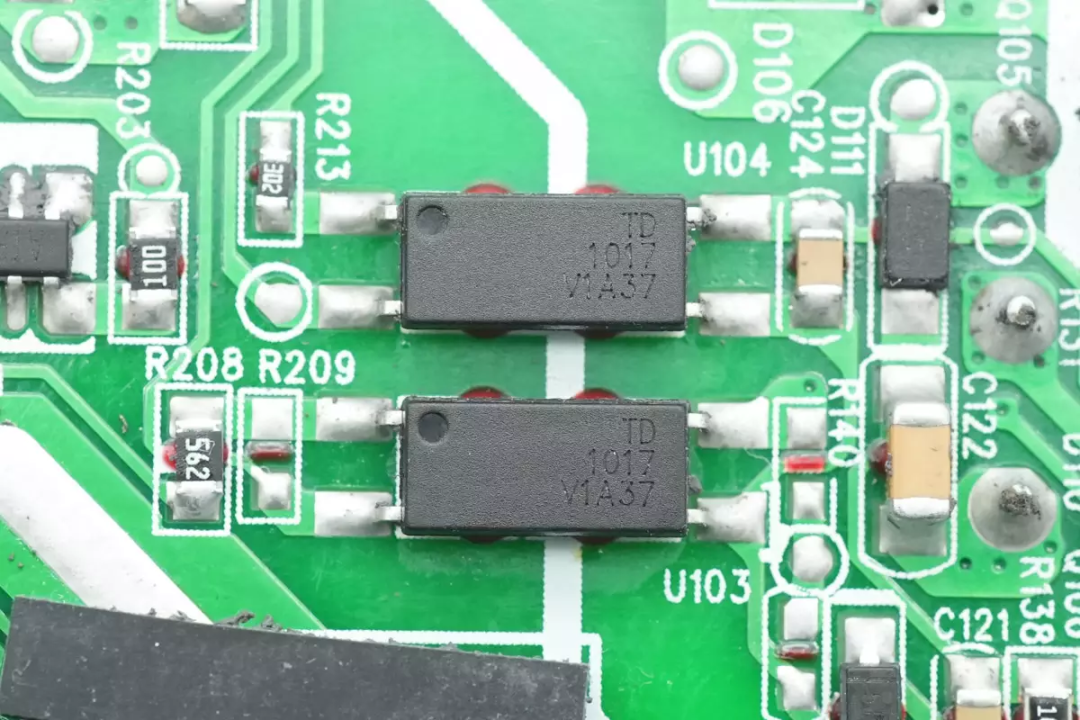

两颗1017光耦分别用于输出电压反馈和PFC开关控制。

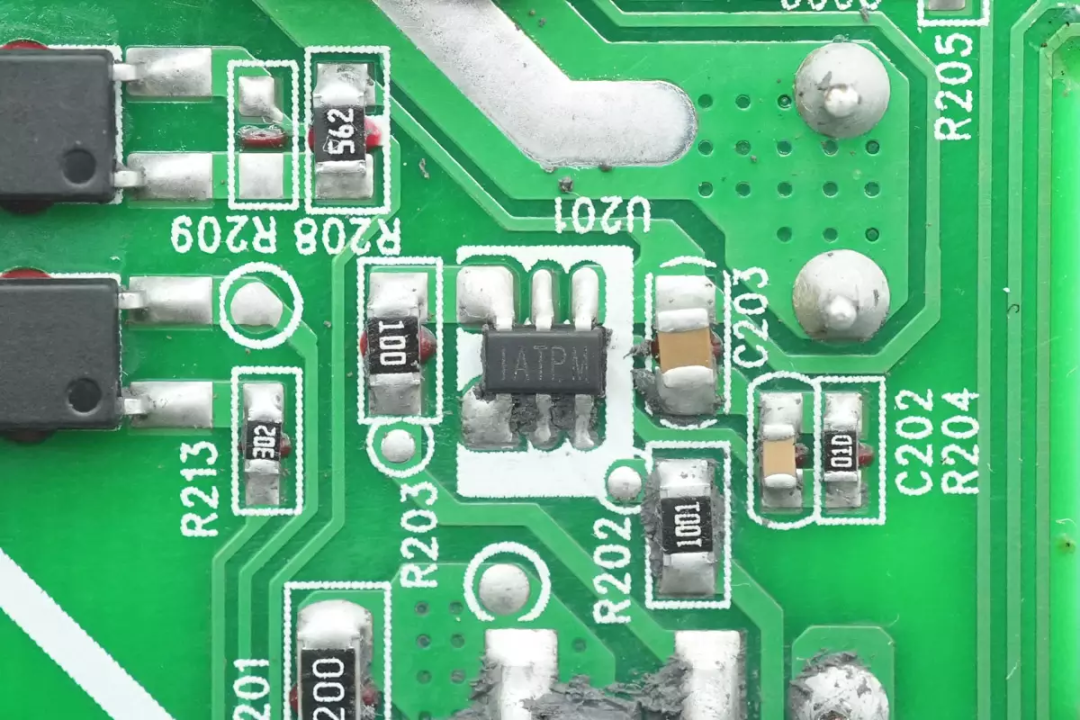

同步整流控制器来自MPS芯源半导体，型号MP6907，是一颗支持宽范围电压输出，支持DCM，CCM，QR多种工作模式的同步整流控制器，支持高侧和低侧应用，支持标准电压和逻辑电压驱动的同步整流管，采用SOT23-6封装。

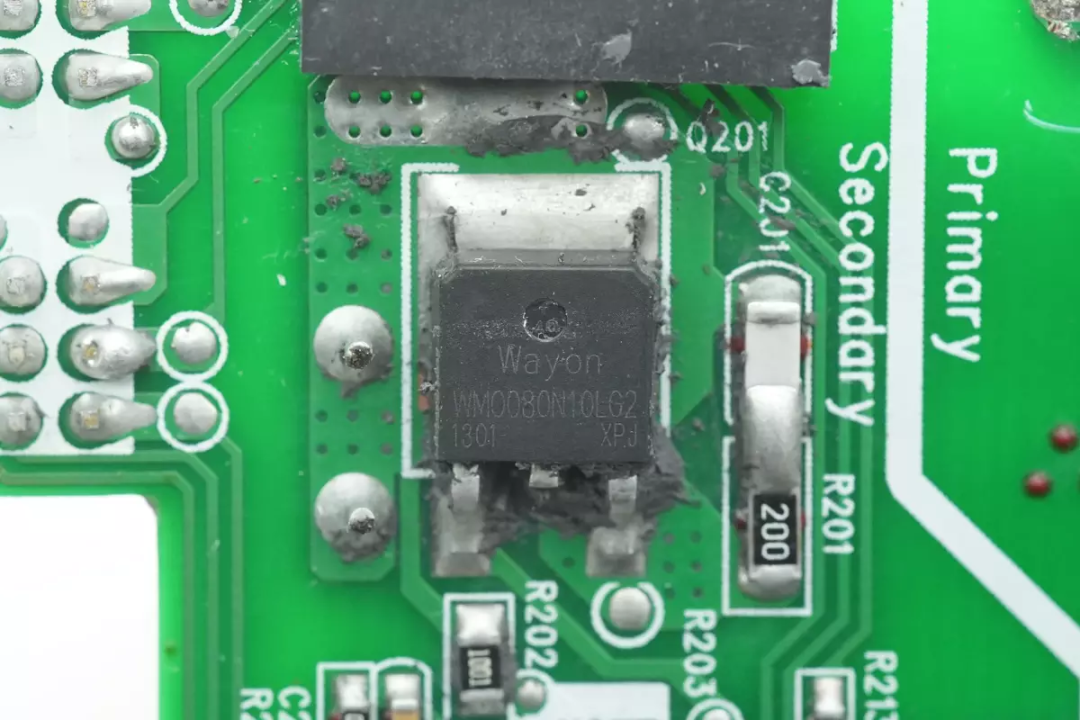

同步整流管来自维安，型号WMO080N10LG2，是一颗耐压为100V的NMOS，导阻为8mΩ，采用TO252封装。

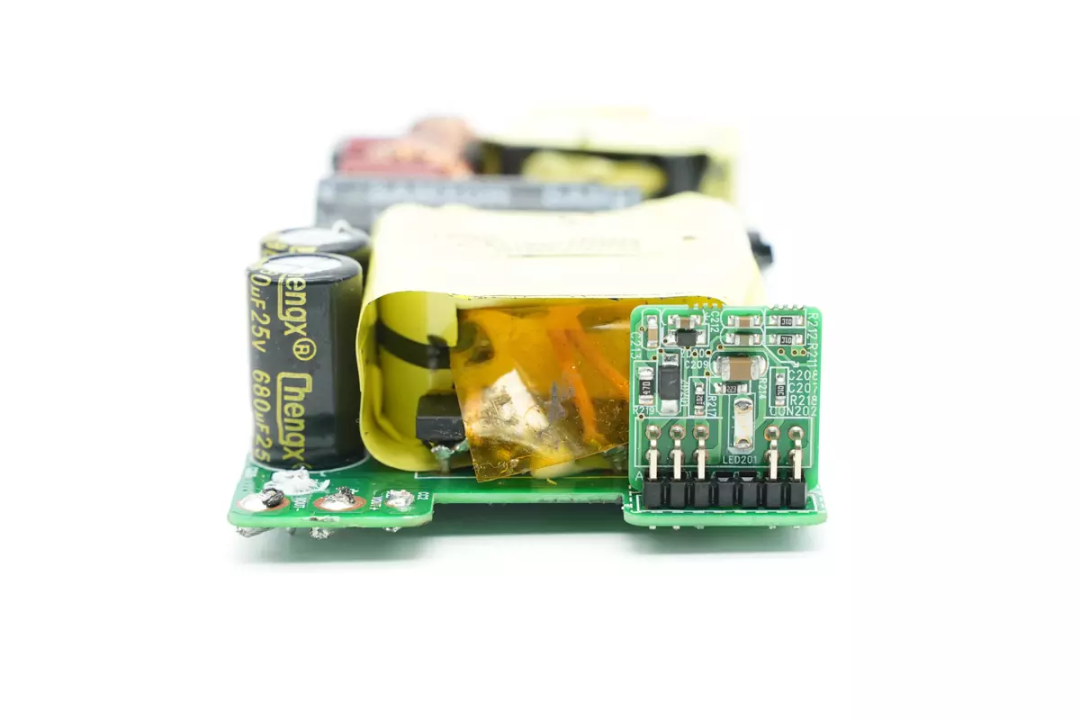

输出侧焊接一块小板，小板焊接协议芯片和LED。

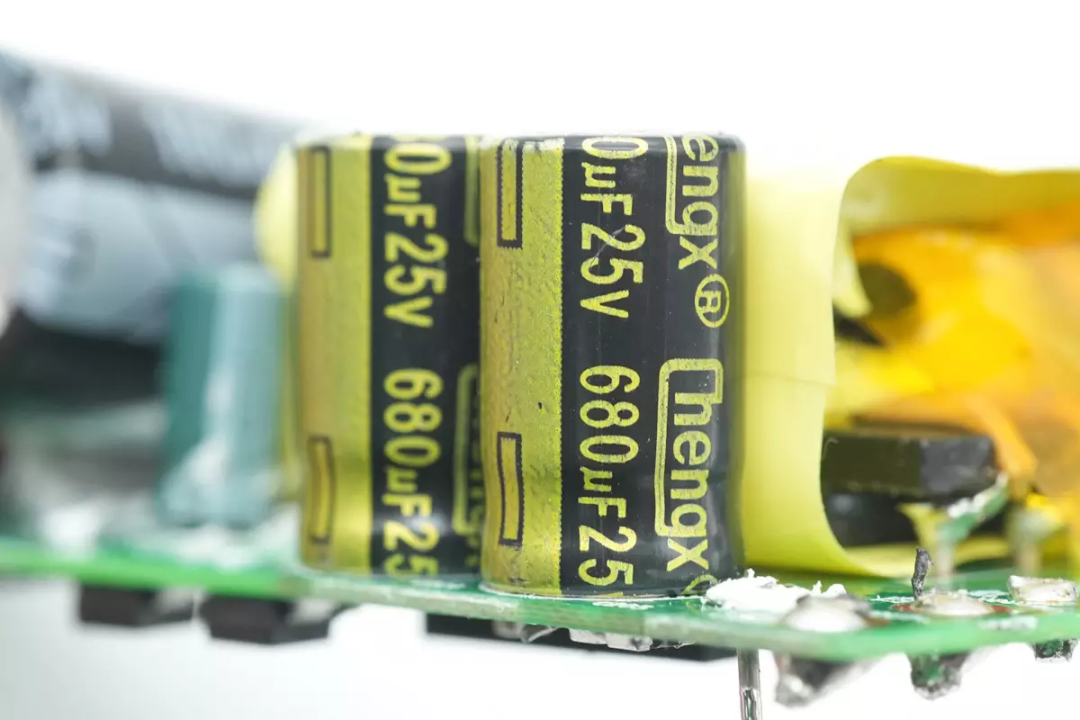

两颗输出滤波电容来自Chengx，两颗规格均为680μF25V。

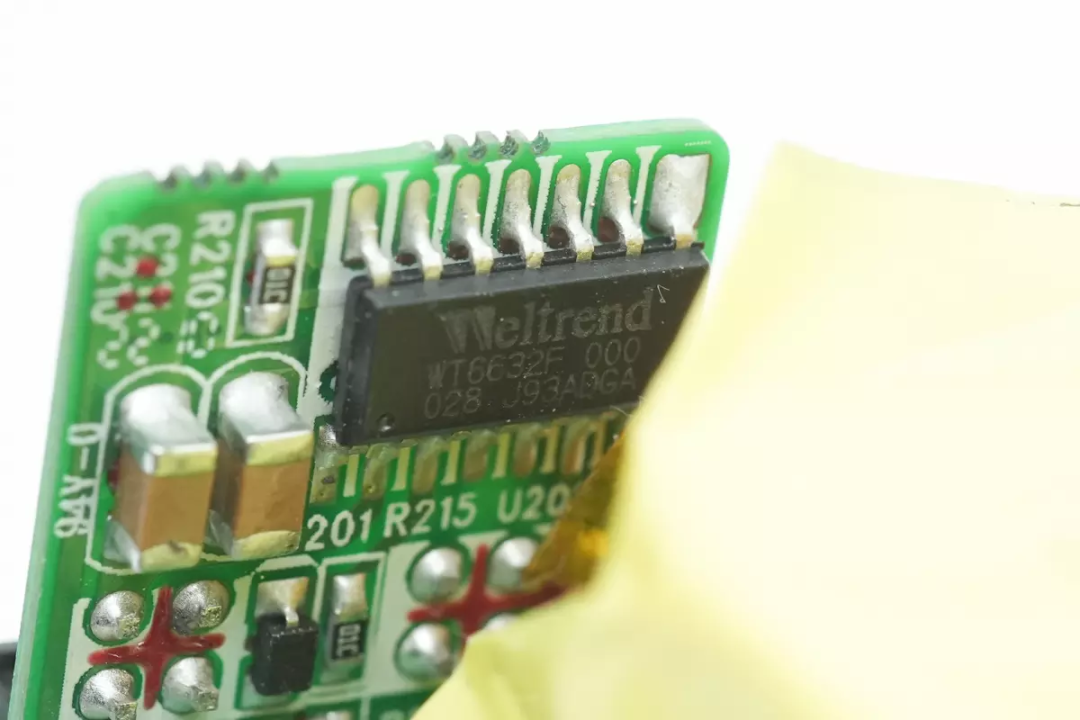

小板上焊接的协议芯片来自伟诠，型号WT6632F，这款芯片已经通过了USB PD3.0认证。作为一款高度集成的USB PD控制器，它支持USB PD3.0 规范，支持宽操作电压范围从3V到30V，为充电器，移动电源等输出设备设计。

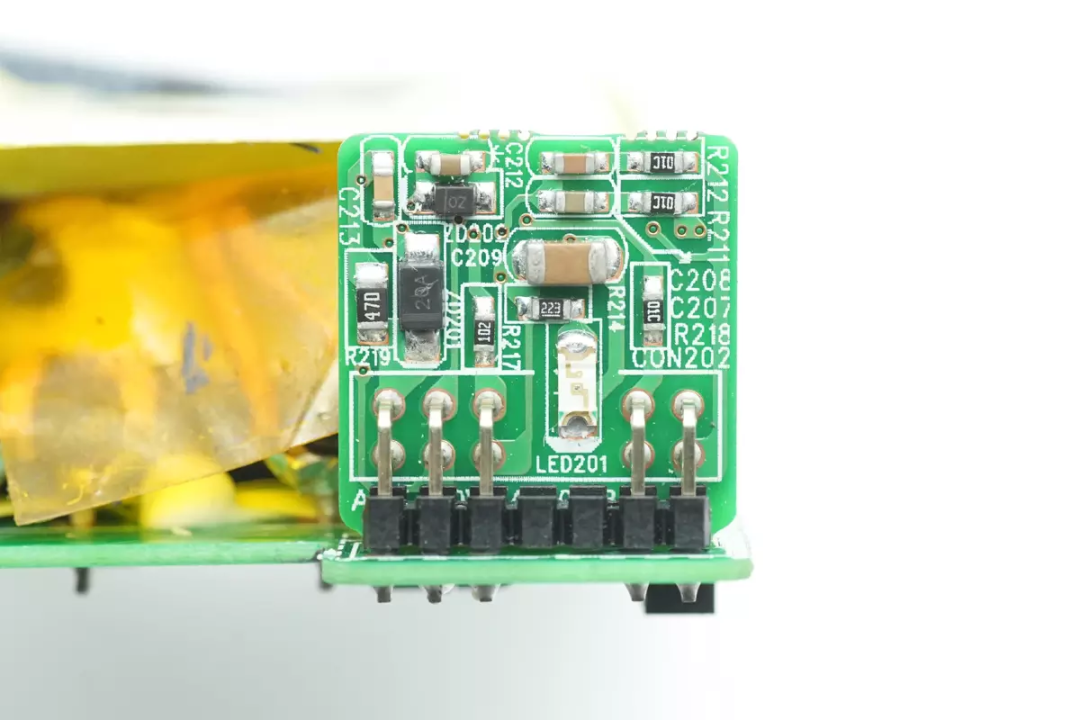

小板背面阻容元件及LED特写。

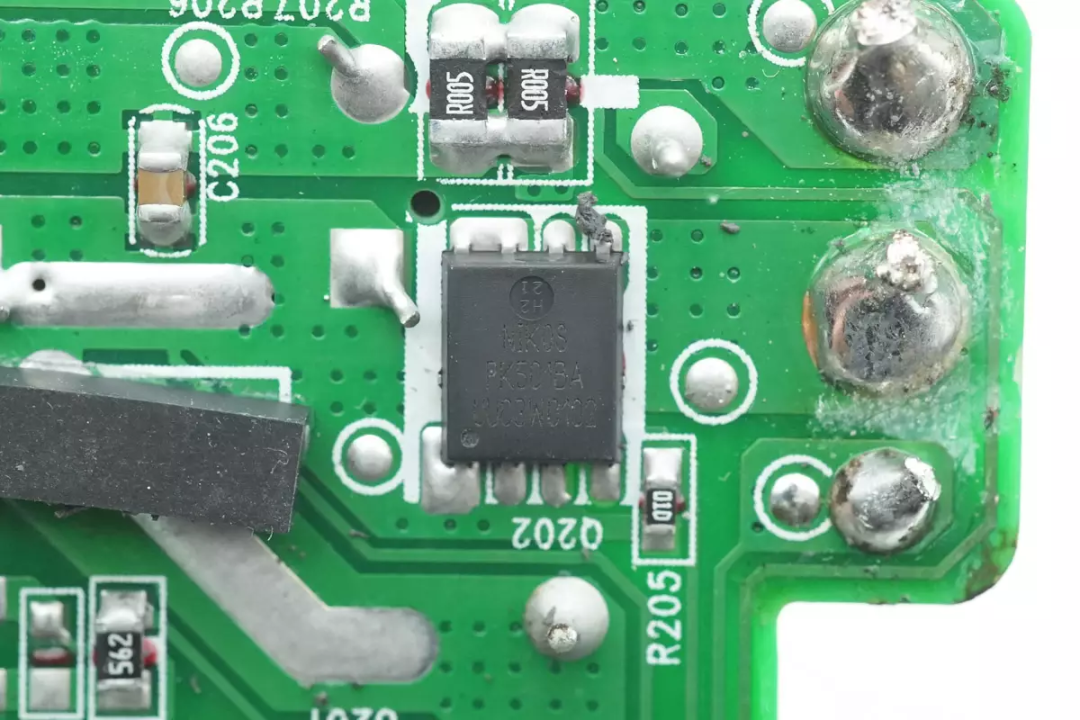

输出VBUS开关管来自尼克森，型号PK501BA，是一颗耐压30V的PMOS，导阻7mΩ，用于输出控制。

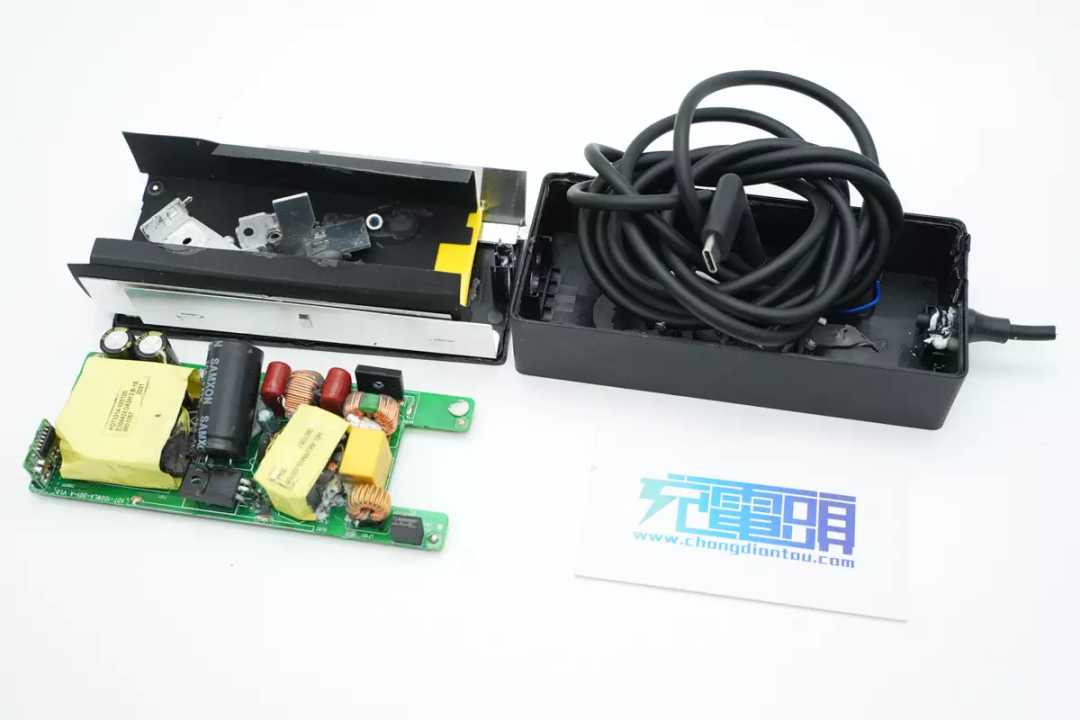

全部拆解一览，来张全家福。
充电头网拆解总结
TANGO这款USB-C适配器为长条外观设计，自带1.8米长输出线缆，支持三插电源输入，便于携带和收纳。具备20V输出电压档位，能够满足笔记本电脑供电应用，插头配有指示灯指示电源状态。
充电头网通过拆解了解到，这款适配器采用PFC+反激架构，PFC控制器采用恩智浦TEA19162,初级芯片采用立锜RT7786，次级同步整流控制器采用MP6907，协议芯片采用伟诠WT6632。PFC开关管来自东微，初级开关管和同步整流管来自维安。发热元件涂胶使用散热片散热，有效降低长时间运行温升。
