问：以太网供电 802.3AF 模式A、模式B 和 4对模式（IEEE802.3af）（IEEE802.3at）

以太网供电（PoE）供电电源通过Cat. 5E或更高的以太网电缆数据传输线向设备供电。有时，会有客户询问我们特定以太网交换机使用的是哪种协议，例如来自Henrich的HES6G-4E-2SFP-VLW，因为数据表中通常没有特别提到这些信息。

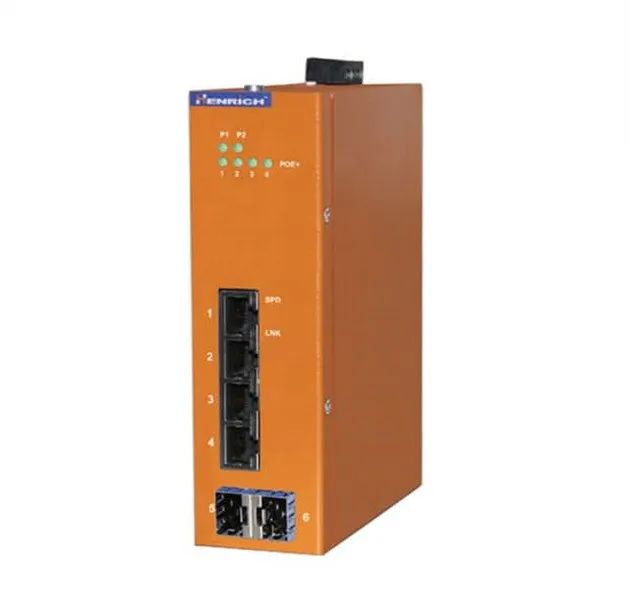

图1：Henrich的HES6G-4E-2SFP-VLW

根据 IEEE 802.3af和IEEE802.3at标准，使用了三种模式，它们是模式A、模式B和4对模式（4-pair）。您需要的模式将由您正在供电的设备而不是电源决定。

模式A：使用相同的导线进行数据和电力传输，并具有MDI和MDI-X两种不同的配置。然而，这两种配置使用相同的线对，只是极性相反。模式A将引脚1和2用于配置的一侧（正或负），将引脚3和6用于相反的连接。

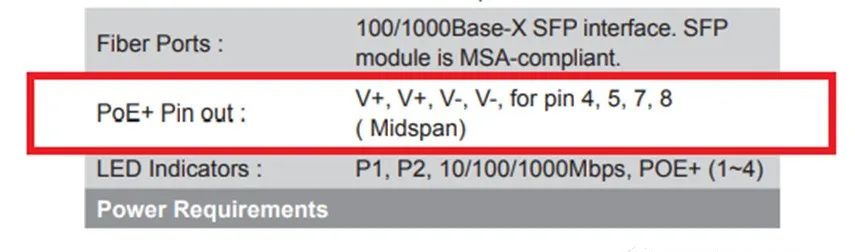

模式B：使用备用线对分离电源和数据信号。引脚4和5提供正电压连接，而引脚7和8提供负电压连接。
4对模式：通过所有四对导线供电。

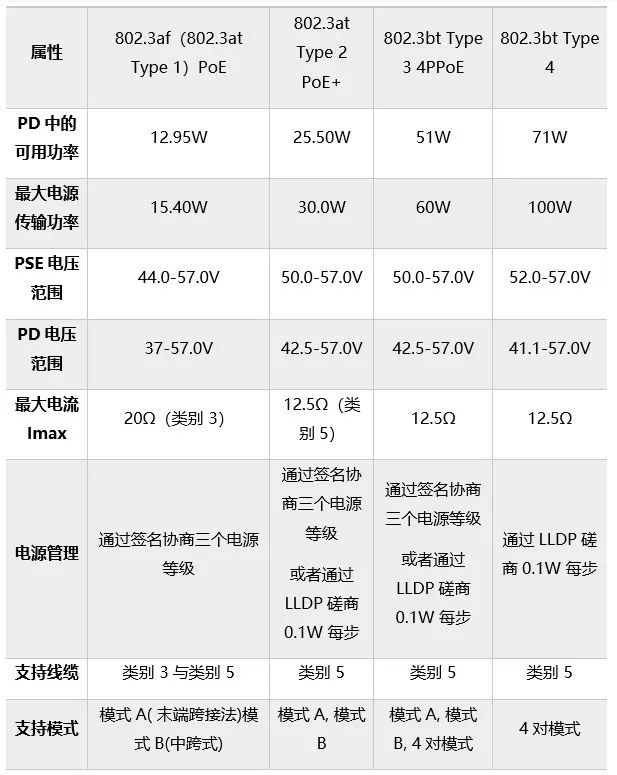

在下表中，您可以看到PoE的特性参数。
