PADS Logic批量更改同封装元件的可见性

第一步，在Logic软件中打开对应原理图，找到需要更改的元件位置，鼠标左击选中元件，右击选择“特性”如图1所示，或者是鼠标左键双击元件，打开“元件特性”对话框。

▲图1 “特性”对话框

第二步，在“元件特性”中，点击“可见性”选项即可弹出“元件文本可见性”对话框，如图3-95所示。根据自己的设计需要去选择“项目可见性”分栏中的设置。那么需要批量设置则是在“应用更新到”分栏选择“所有此类型元件”设置，完成之后点击“确定”即可，如图3-96所示。

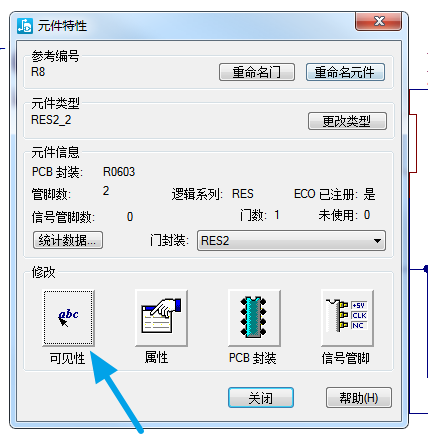

▲图 3-95 “可见性”选项

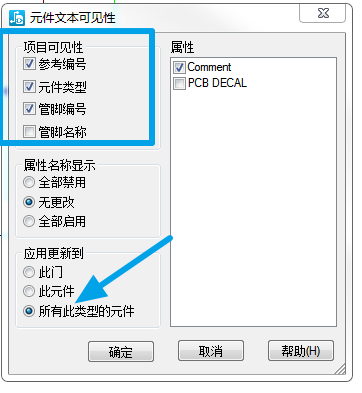

图 3-96 “元件文本可见性”设置
