为什么nwell 能合并的要求合并？

为什么nwell 能合并的要合并？

可能很多人刚开始做版图的时候都会被师傅们说nwell 能合并的要合并？

包括版图检视也会被专家要求Nwell可以合并的合并，不规则的凸角或凹角尽量补矩形。

有没有去了解为什么要合并或者要成矩形呢？

首先我们来看下与Nwell相关的刨面图：

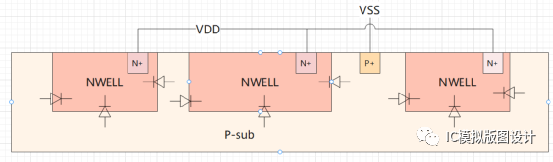

从上图可以看出Nwell 与Psub 会形成两种寄生的diode，底部与侧壁都会产生diode。

底部diode大小跟nwell的实际面积有关，侧壁的diode 就跟diode的周长有关。当我们把靠近的nwell 合并掉，虽然会增加一些底部的diode大小，但是对立侧壁上diode减小会更加明显。当我们nwell是不规则的多边形时同样会增加侧壁diode的大小。

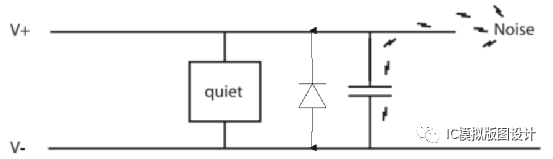

为啥我们要减小这些diode的大小呢？我们知道diode就是PN结存在就会结电容，结电容越大越容易耦合一些噪声信号，对应一些噪声模块或要求干净的模块都需要减小这样电容的存在，防止噪声耦合影响到电路。

对于ESD相关的device的Nwell 更要求规整。让侧壁diode分布更加均匀，防止ESD泄放电流寻找到薄弱点，而导致出现ESD问题。

另外一方面Nwell 合并也能够减小一些面积，让寸金的芯片利用率更高。

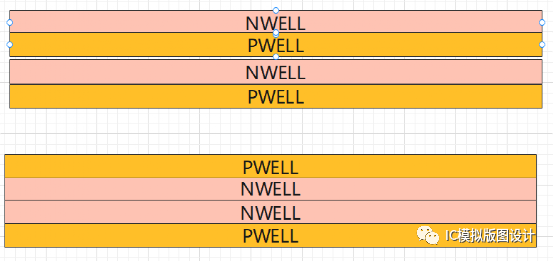

下图如果时STD cell下面一直方式可能更优。以上是个人的理解，其他观点可以讨论。
