红橙黄绿蓝 | 不同颜色的绝缘导线有什么含义和用途？

正文

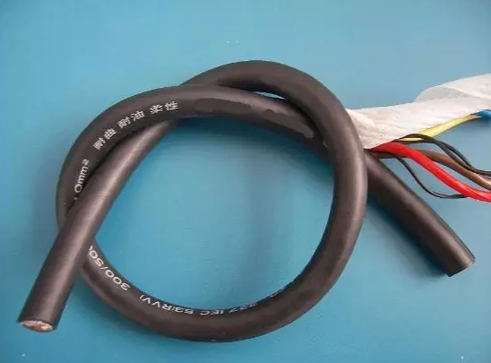

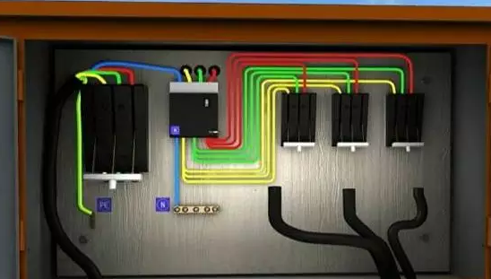

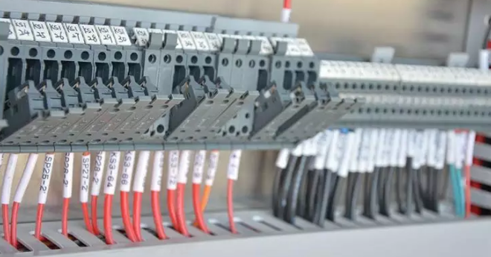

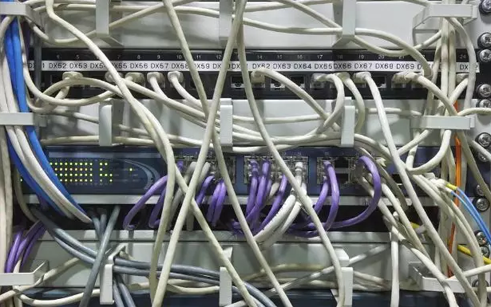

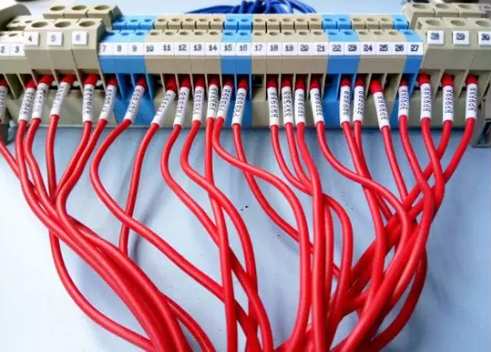

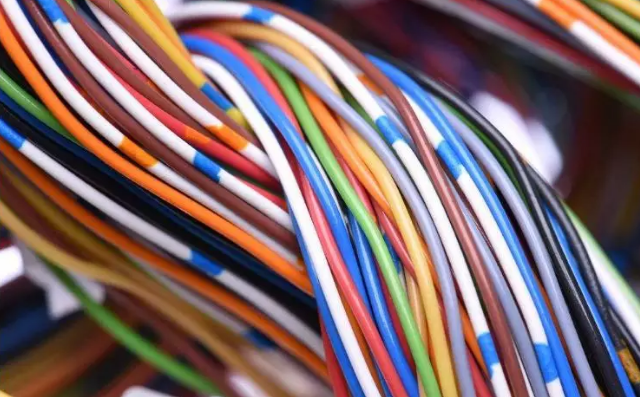

黑、白、绿、红、蓝、橙、棕和灰，导线外面的绝缘护套颜色通常都有自己的指代意义。如果按照规范接线和布线的仪表或电气柜，使用本文介绍按导线颜色找线方法可事半功倍。但随意使用导线布线的柜子，此方法未必有效。

依据导线颜色标志电路

①黑色导线用于装置和设备的内部布线。

②棕色导线用于直流电路的正极。

③红色导线用于三相电路的C相；半导体三极管的集电极；半导体二极管、整流二极管或可控硅管的阴极。

④黄色导线用于三相电路的A相；半导体三极管的基极；可控硅管和双向可控硅管的控制极。

⑤绿色导线用于三相电路的B相。

⑥蓝色导线用于直流电路的负极；半导体三极管的发射极；半导体二极管、整流二极管或可控硅管的阳极。

⑦淡蓝色导线用于三相电路的零线或中性线；直流电路的接地中线。

⑧白色导线用于双向可控硅管的主电极；无指定用色的半导体电路。

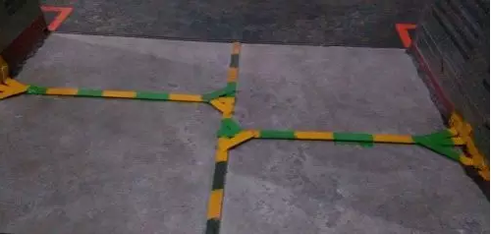

⑨黄和绿双色导线用于(每种色宽约15-100毫米交替贴接)安全用的接地线。

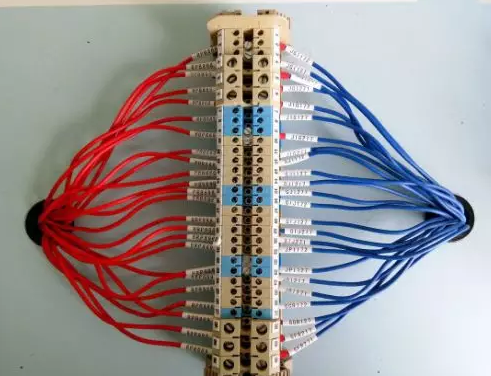

⑩红、黑色并行用于使用双芯导线或双根绞线连接的交流电路。

依据电路选择导线颜色时

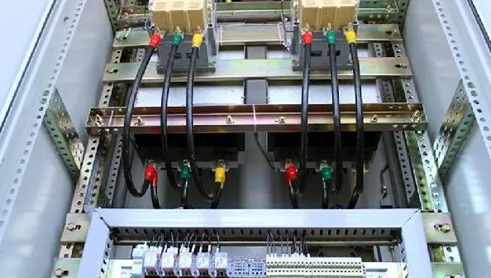

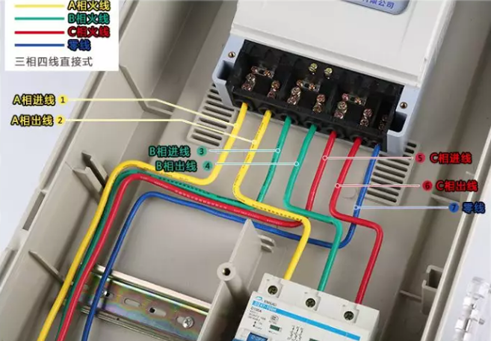

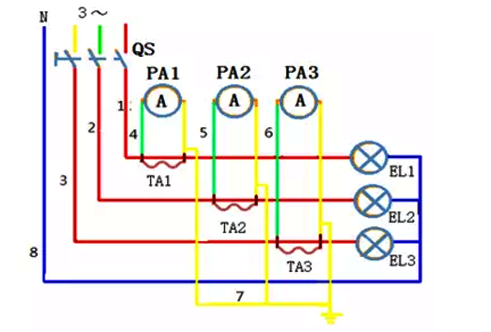

①交流三相电路

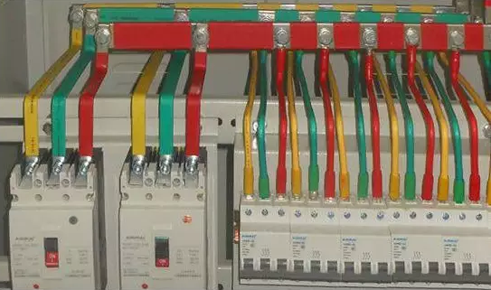

A相：黄色；B相：绿色；C相：红色；零线或中性线：淡蓝色；安全用的接地线：黄和绿双色。

②用双芯导线或双根绞线连接的交流电路：红黑色并行。

③直流电路正极：棕色；负极：蓝色；接地中线：淡蓝色。

④半导体电路半导体三极管的集电极：红色；基极：黄色；发射极：蓝色。半导体二极管和整流二极管的阳极：蓝色；阴极：红色。可控硅管的阳极：蓝色；控制极：黄色；阴极：红色。双向可控硅管的控制极：黄色；主电极：白色。

⑤整个装置及设备的内部布线一般推荐：黑色；半导体电路：白色；

有混淆时：容许选指定用色外的其它颜色(如：橙、紫、灰、绿蓝、玫瑰红等)。

⑥具体标色时

在一根导线上，如遇有两种或两种以上的可标色，视该电路的特定情况，依电路中需要表示的某种含义进行定色。

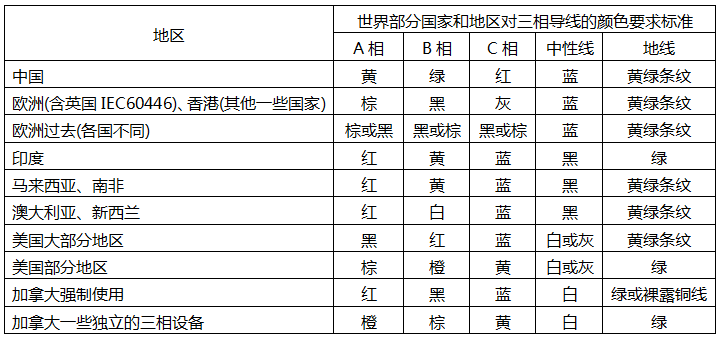

附表：世界各国对三相导线颜色要求标准
