汽车电子常用外围硬件电路设计

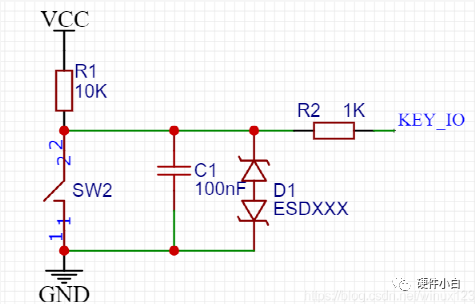

1、按键电路的常用设计参考

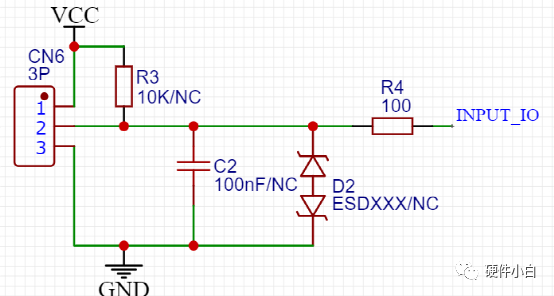

2、外接信号输入设计参考(和按键有点类似)

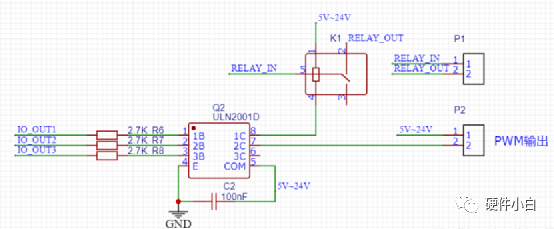

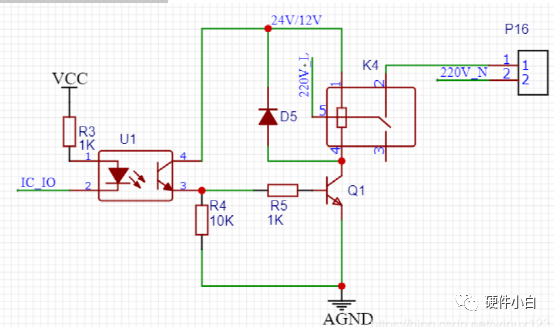

3、输出电路继电器设计参考

4、达林顿晶体管设计参考应用

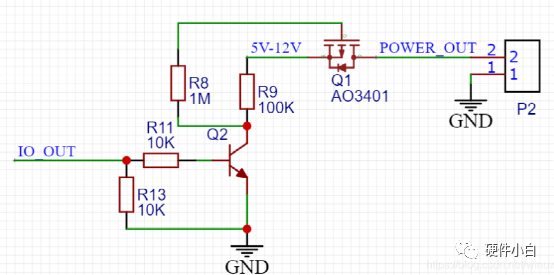

5、MOS管设计参考应用(控制电源输出通断)

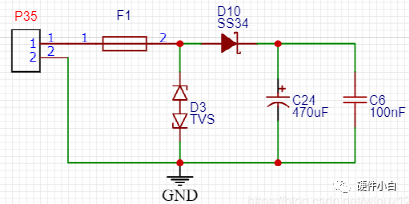

6、输入电源设计参考应用

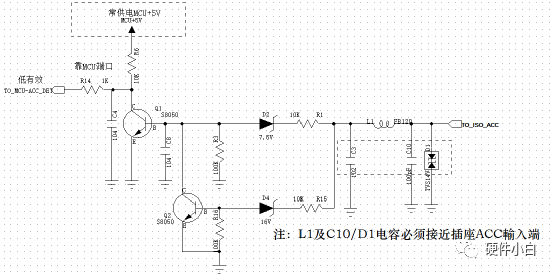

7、ACC检测电路

8、BUS协议电路

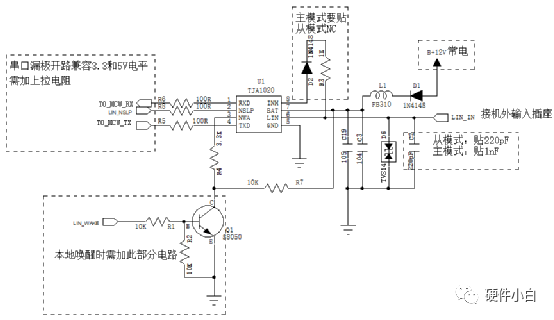

1)LIN BUS电路 (最大波特率20Kbits/s)

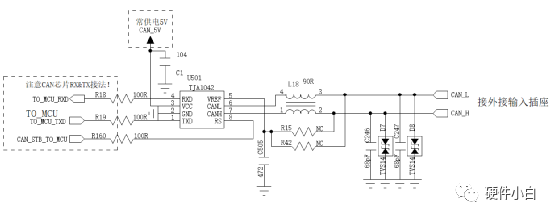

2).低速CAN电路(最大波特率125Kbits/s)

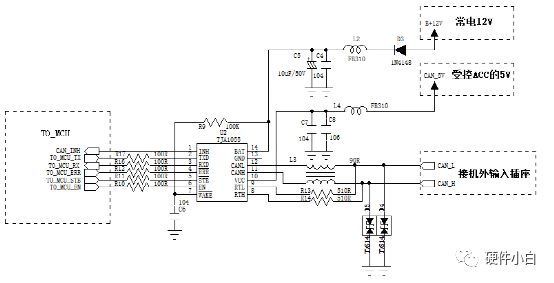

3)高速CAN BUS电路(波特率40K~1Mbits/s)

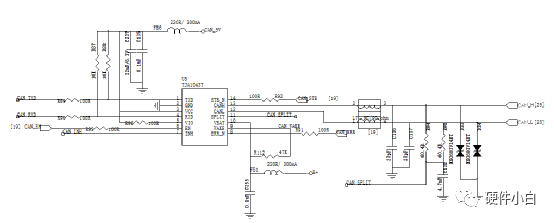

4)TJA1043T

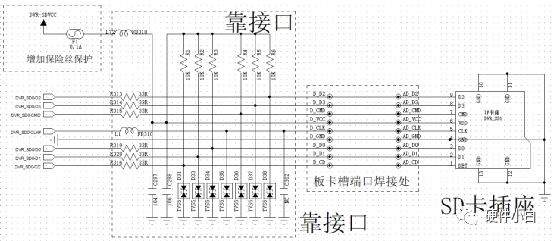

9、SD卡接口

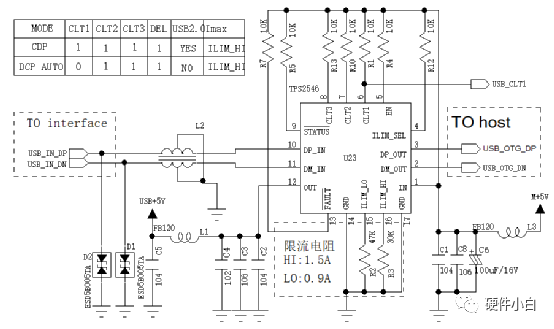

10、USB保护充电接口

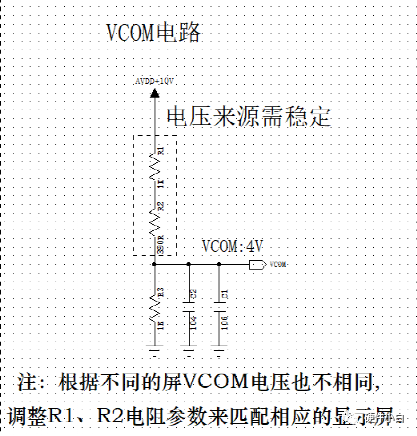

11、VCOM电路

1)电阻分压式

2)基准源式

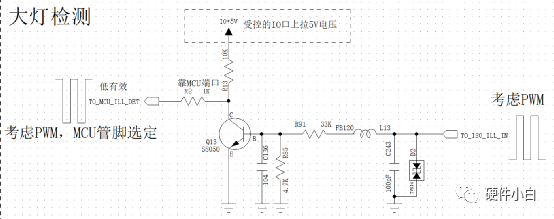

12、大灯检测电路

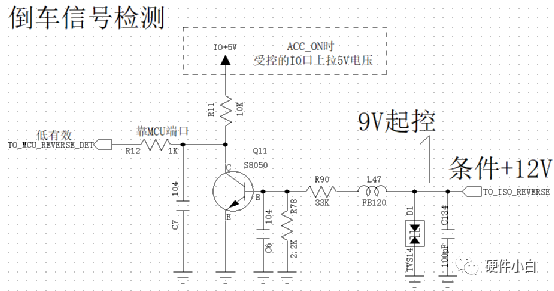

13、倒车检测电路

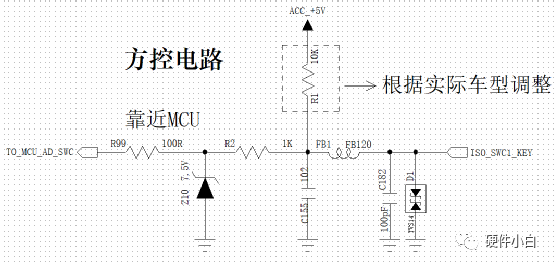

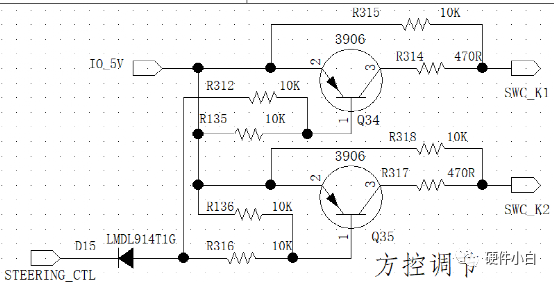

14、方控电路

1)方控电路1

2)方控电路2

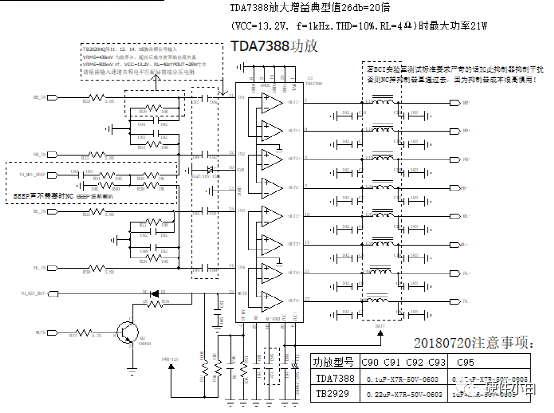

15、功放电路

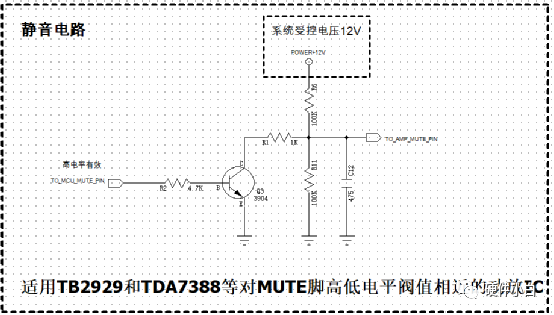

16、静音控制

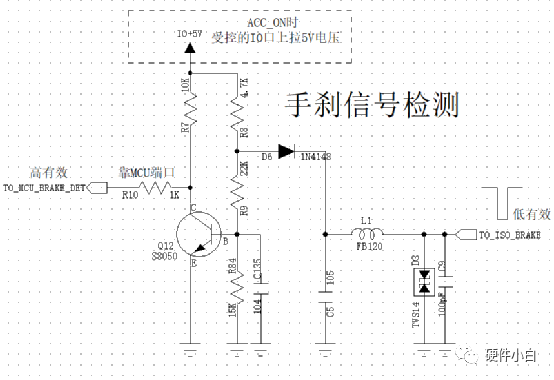

17、刹车检测电路

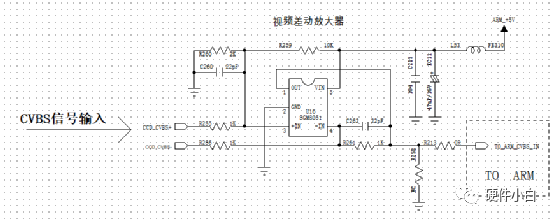

18、视频差动放大

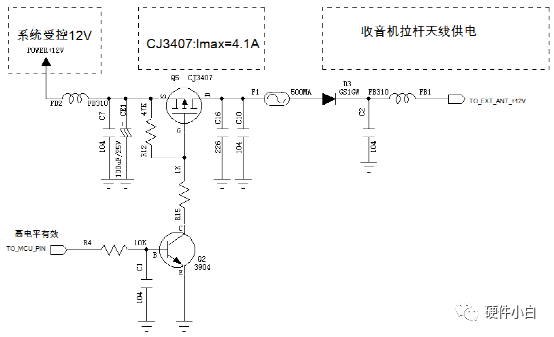

19、收音机天线供电

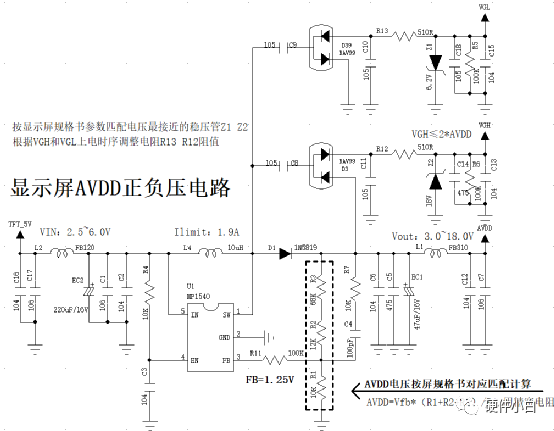

20、显示屏正负压电路

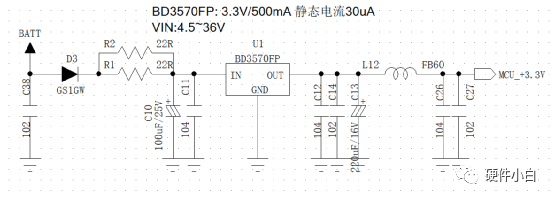

21、MCU_3V3供电

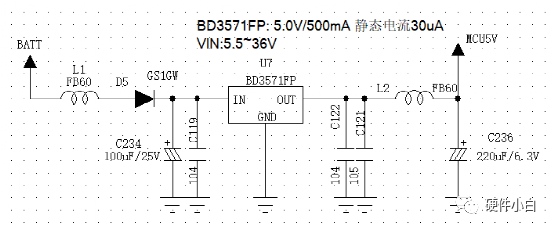

22、MCU_5V供电

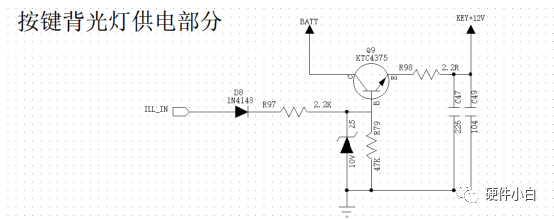

23、按键背光灯供电部分

1)12V供电电路

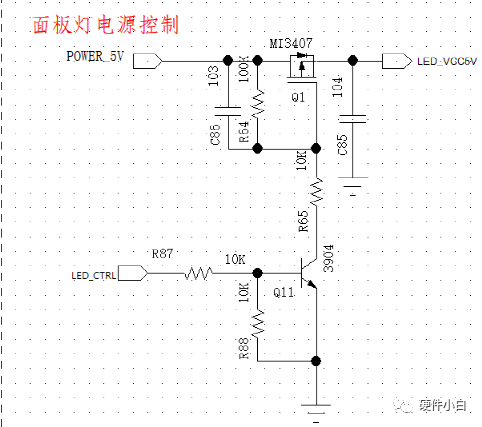

2)5V供电电路

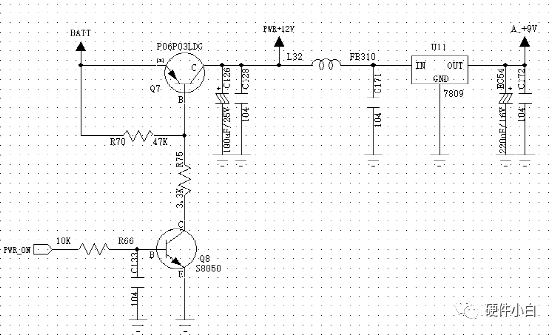

24、音频供电

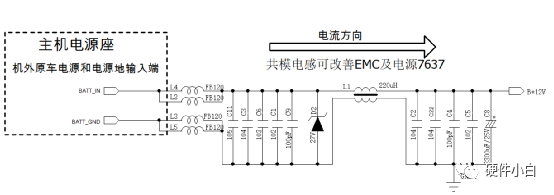

25、中控主电源输入电路

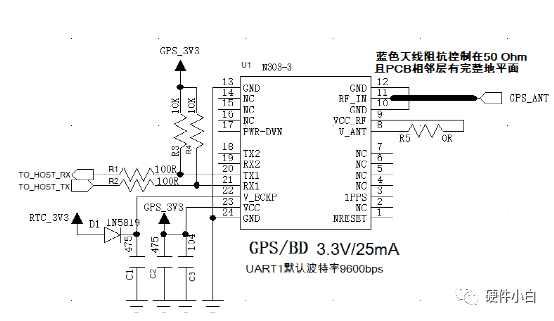

26、GPS_泰斗N303-3电路

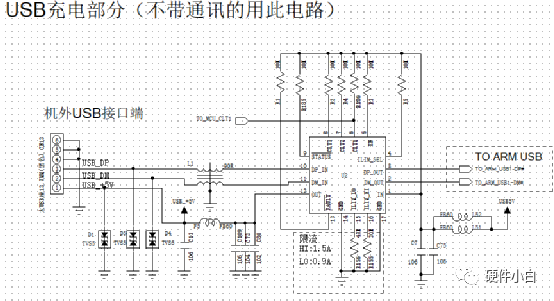

27、USB充电电路

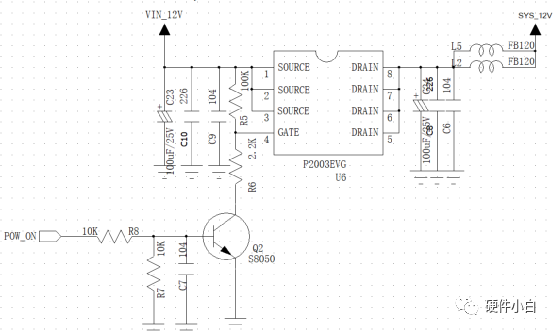

28、功率开关电路

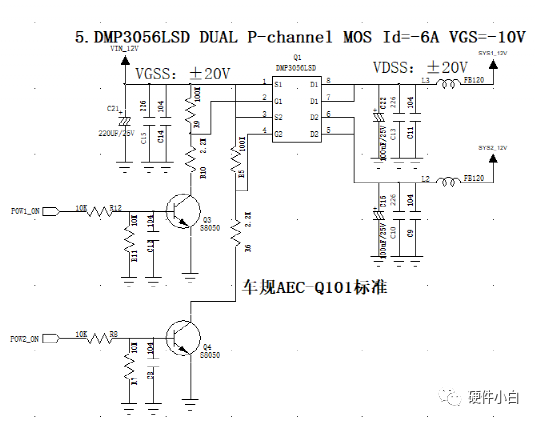

1)电流6A(DMP3056LSD)

2)电流9A (P2003EVG)

29、显示屏背光驱动

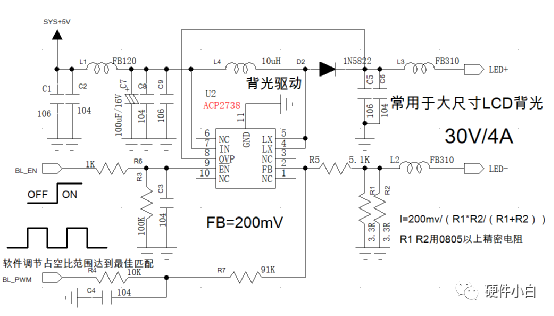

1)30V/4A (ACP2738)

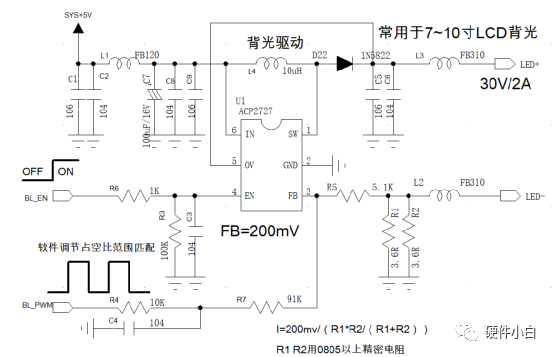

2) 30V/2A (ACP2727)

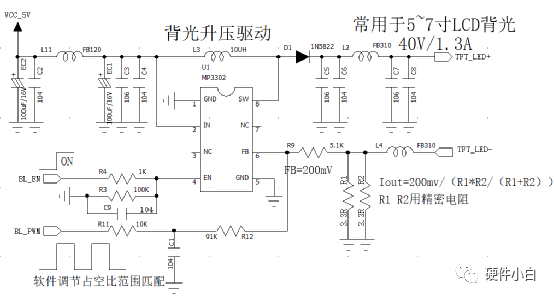

3) 40V/1.3A(MP3302)

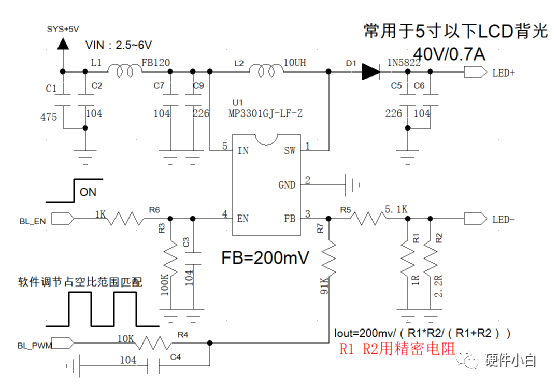

4)、40V/0.7A(MP3301GJ-LF-Z)

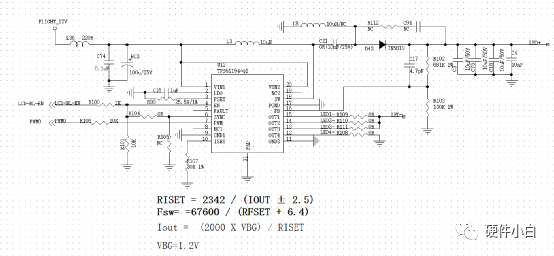

5)12V输入背光驱动电路

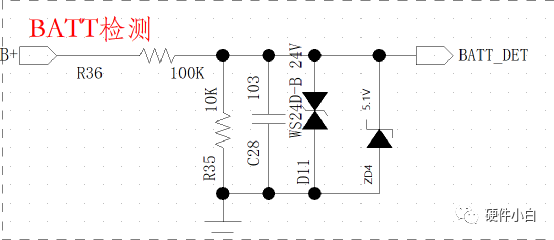

33、BATT电瓶检测电路

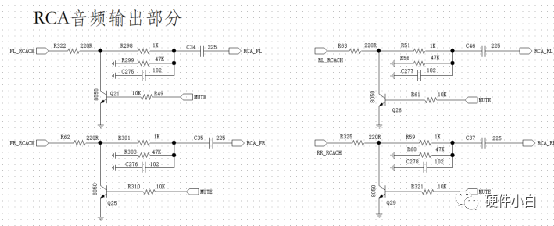

34、RCA音频输出电路

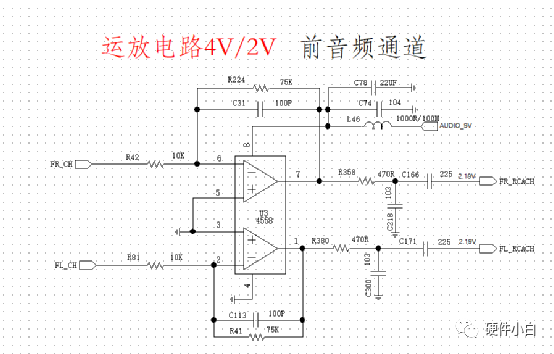

35、前置运放电路

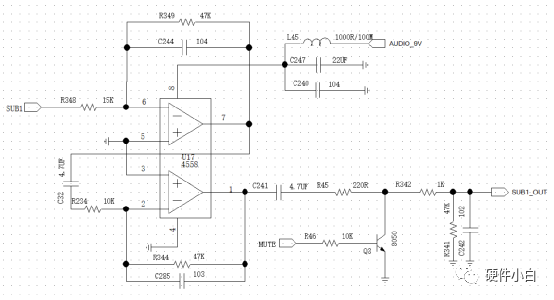

36、重低音音频电路

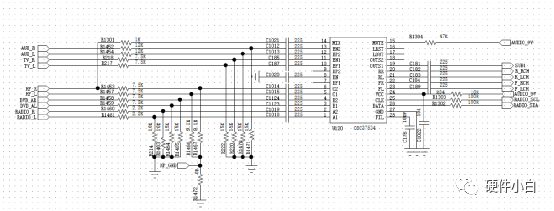

37、EQ音效电路

1)CSC37534

2)TDA7729

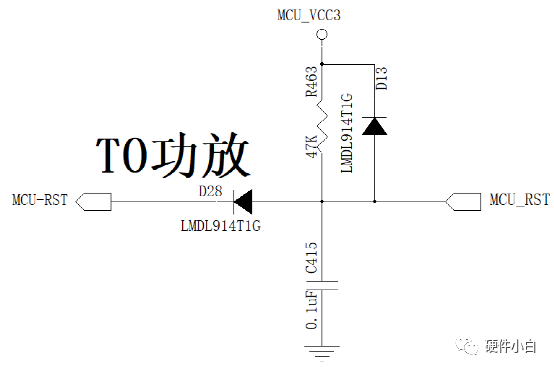

38、MCU复位电路

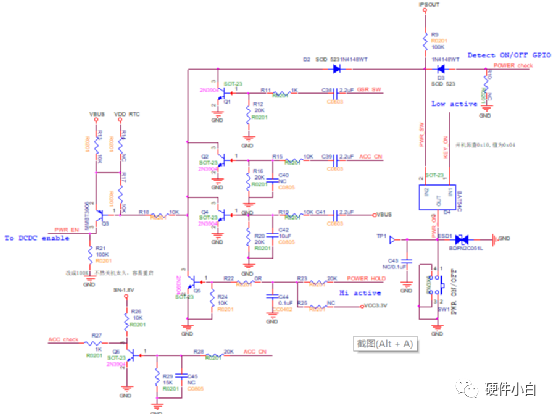

38、多组通道控制开机电路

GSR_SW和ACC_ON及VBUS另一组或多组高电平时，电源使能PWR_EN为高电平，开机后通后POWER_HOLD至高来保持PWR_EN为高电平。关机通过POWER_check电平来执行关机流程。

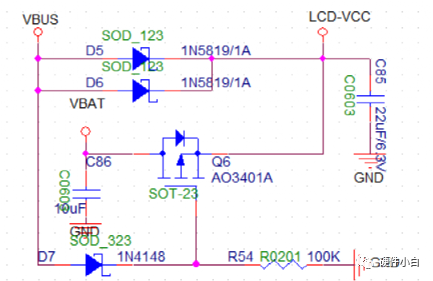

39、电源供电与电池供电切换电路
