OPA855-Q1是具有双极输入的汽车类 8GHz 增益带宽、去补偿跨阻放大器

产品详情

描述：

OPA855-Q1 是一款具有双极性输入的宽带、低噪声运算放大器，适用于宽带跨阻和电压放大器应用。当器件配置为跨阻放大器 (TIA) 时，8 GHz 增益带宽积 (GBWP) 可在高达数十 kΩ 的跨阻增益下实现高闭环带宽。

当放大器配置为 TIA 时 OPA855-Q1 的带宽和噪声性能与光电二极管电容的关系。总噪声沿从 DC 延伸到左侧刻度上的计算频率 ( f ) 的带宽范围计算。OPA855-Q1 封装具有一个反馈引脚 (FB)，可简化输入和输出之间的反馈网络连接。

OPA855-Q1 经过优化，可在光学飞行时间 (ToF) 系统中运行，其中 OPA855-Q1 与 TDC7201 等时间数字转换器一起使用。使用 OPA855-Q1 在具有差分输出放大器（例如THS4541-Q1）的高分辨率 LIDAR 系统中驱动AO7407高速模数转换器 (ADC) 。

特性：

●符合汽车应用的 AEC-Q100 标准：

○温度等级 1：–40°C 至 +125°C，TA

●高增益带宽产品：8 GHz

●去补偿，增益 ≥ 7 V/V（稳定）

●低输入电压噪声：0.98 nV/ √Hz

●压摆率：2750 V/μs

●低输入电容：

○共模：0.6 pF

○差分：0.2 pF

●宽输入共模范围：

○0.4 V 来自正电源

○来自负电源的 1.1 V

●3 V PP总输出摆幅

●电源电压范围：3.3 V 至 5.25 V

●静态电流：17.8 mA

●封装：8 针 WSON

●温度范围：–40°C 至 +125°C

应用：

●汽车激光雷达

●飞行时间 (ToF) 相机

●光时域反射仪 (OTDR)

●3D 扫描仪

●激光测距

● 固态扫描激光雷达

●光学ToF位置传感器

●无人机视觉

●硅光电倍增管 (SiPM) 缓冲放大器

●光电倍增管后置放大器

参数：

建筑学：电压反馈

通道数 (#)：1

总电源电压 (Min) (+5V=5, +/-5V=10)：3.3

总电源电压 (Max) (+5V=5, +/-5V=10)：5.25

GBW（典型值）（MHz）：8000

带宽@Acl (MHz)：2500

Acl，最小规格增益 (V/V)：7

压摆率 (Typ) (V/us)：2750

平带 Vn (Typ) (nV/rtHz)：0.98

1 kHz 时的 Vn (典型值) (nV/rtHz)：1.9

每通道 Iq (Typ) (mA)：19.5

Vos（偏移电压@25 C）（最大值）（mV）：2.5

轨到轨：不

特征：停机，失补偿

工作温度范围（℃）：-40 到 125

CMRR (典型值) (dB)：100

输入偏置电流 (Max) (pA)：18500000

偏移漂移 (Typ) (uV/C)：1.25

输出电流 (Typ) (mA)：80

二次谐波 (dBc)：80

三次谐波 (dBc)：86

@兆赫：10

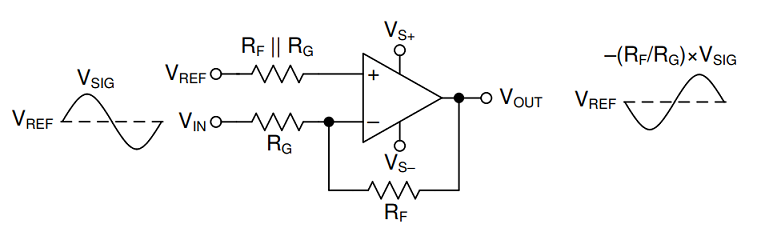

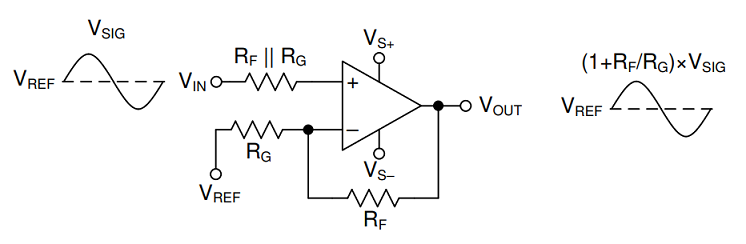

功能框图：
