引入换电概念，吉立能1135W双向逆变户外电源拆解
来源:充电头网发布时间:2022-07-19721浏览
询问 AI 前言
吉立能新推出一款户外电源坤800Pro，支持1135W总输出功率，这款户外电源引入换电概念，使用分体式设计，电池与机头独立，可以选购电池模块，通过像电瓶车更换电池一样，增添户外电源的续航时间，满足长时间供电需求。 电池模块具有208000mAh容量，采用分体化设计，具有较小的体积并便于更换。通过更换电池模块，可以节省空间占用，有效延长输出时间。充电头网下面就对这款户外电源进行拆解，看看电池模块和机头是怎么设计的。

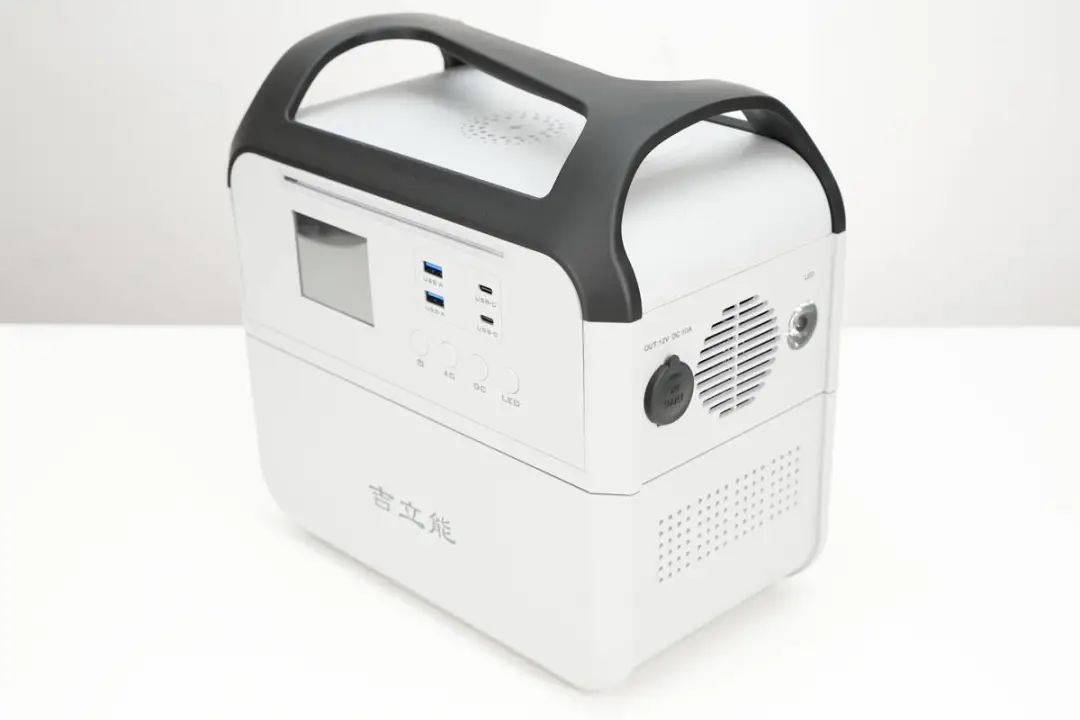

吉立能这款户外电源主体采用PC阻燃材质白色外壳，顶部设有一体式黑色提手，外壳全部磨砂处理。

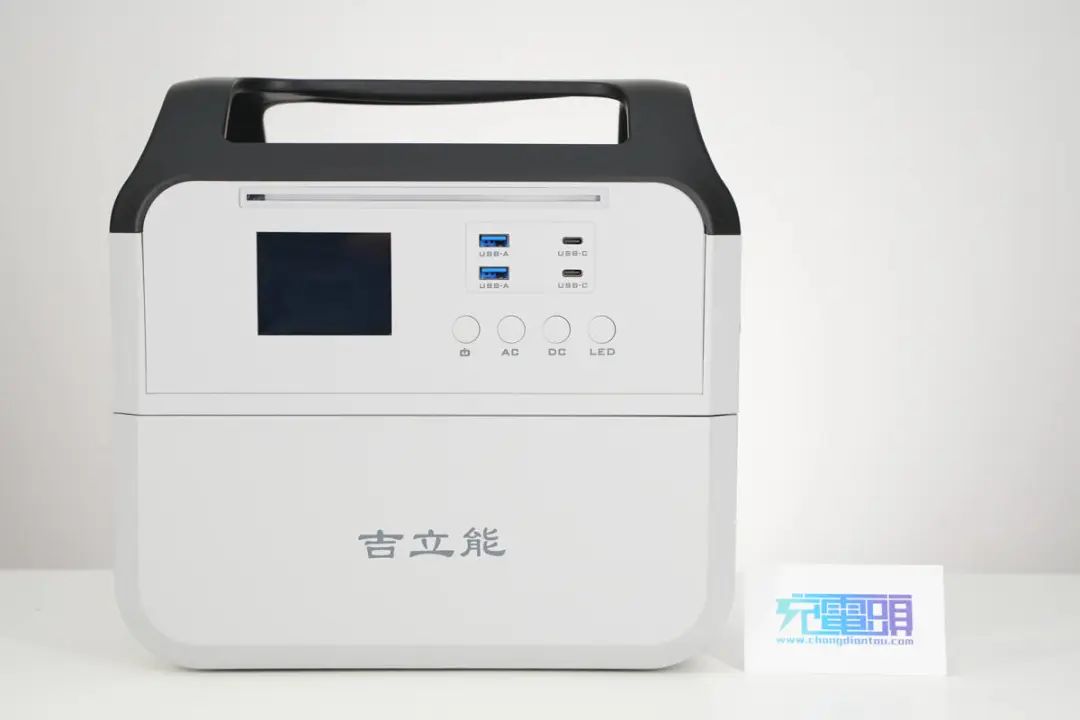

户外电源机身分上下两部分，正面上方设有LED指示灯、显示触控屏、2A2C四个USB接口以及四个开关键，分别对应电源、AC、DC以及LED照明灯，每个功能模块都能实现独立电源通断，使用方便。下方印有吉立能品牌。

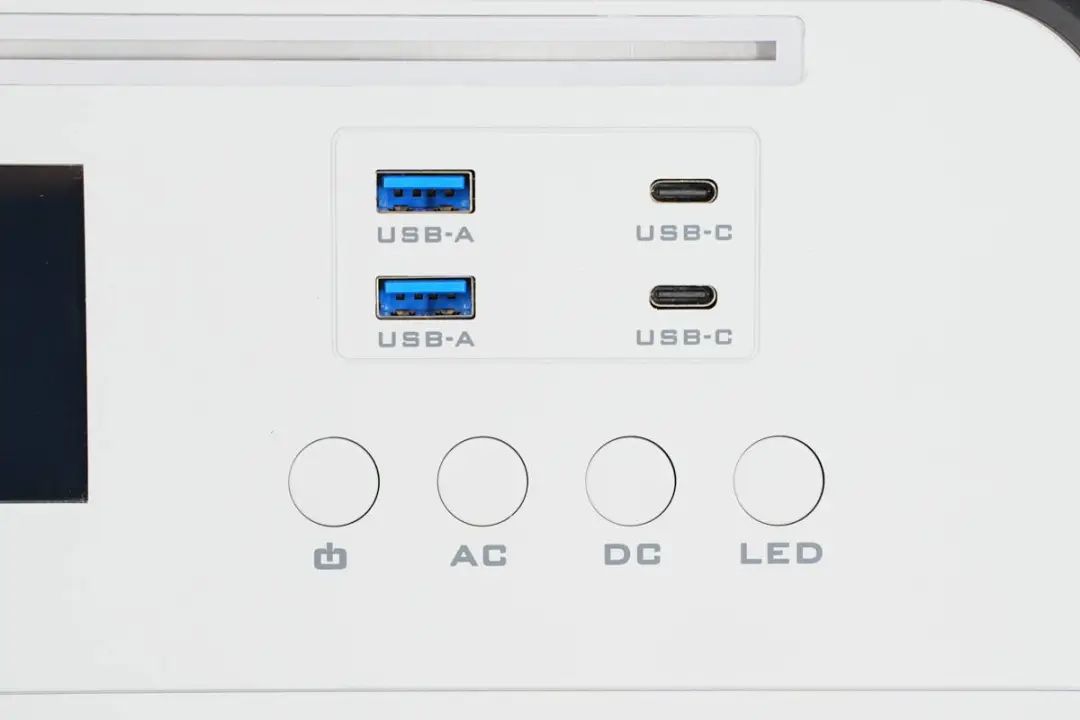

USB-A口为蓝色胶芯，USB-C口为黑色胶芯，按键下方印有相应的区别标识。

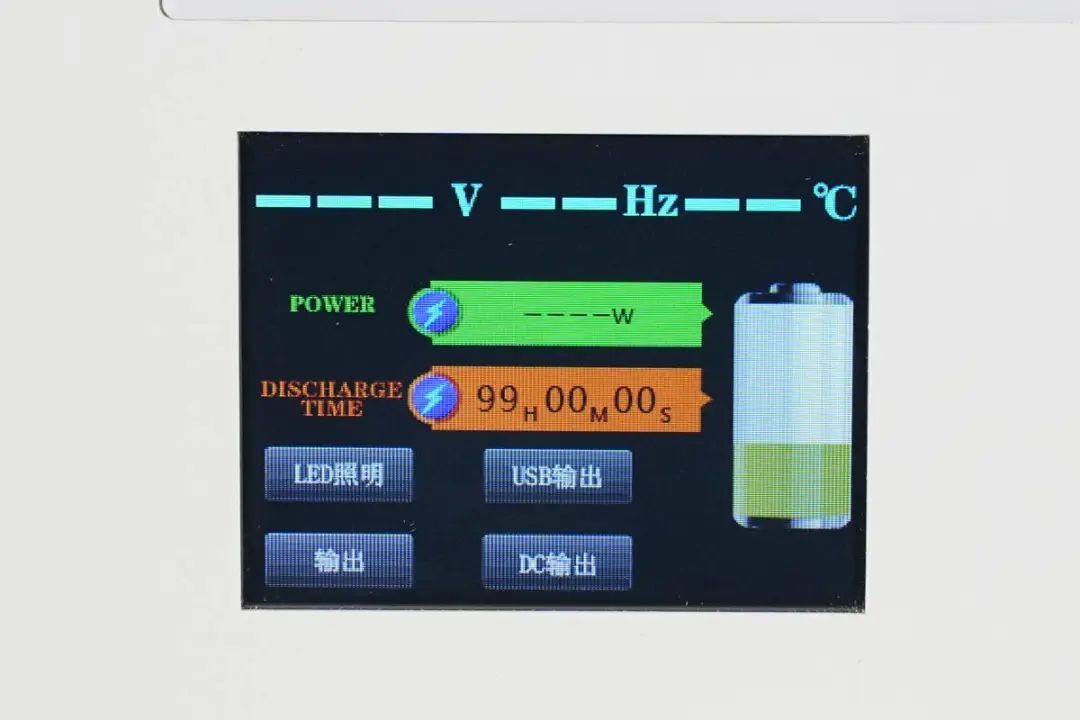

显示触控屏特写，可显示输出交流电电压、频率、温度、功率、电池剩余电量、哪个功能模块正在使用等信息，LED照明、USB输出、输出、DC输出可通过触控开启。

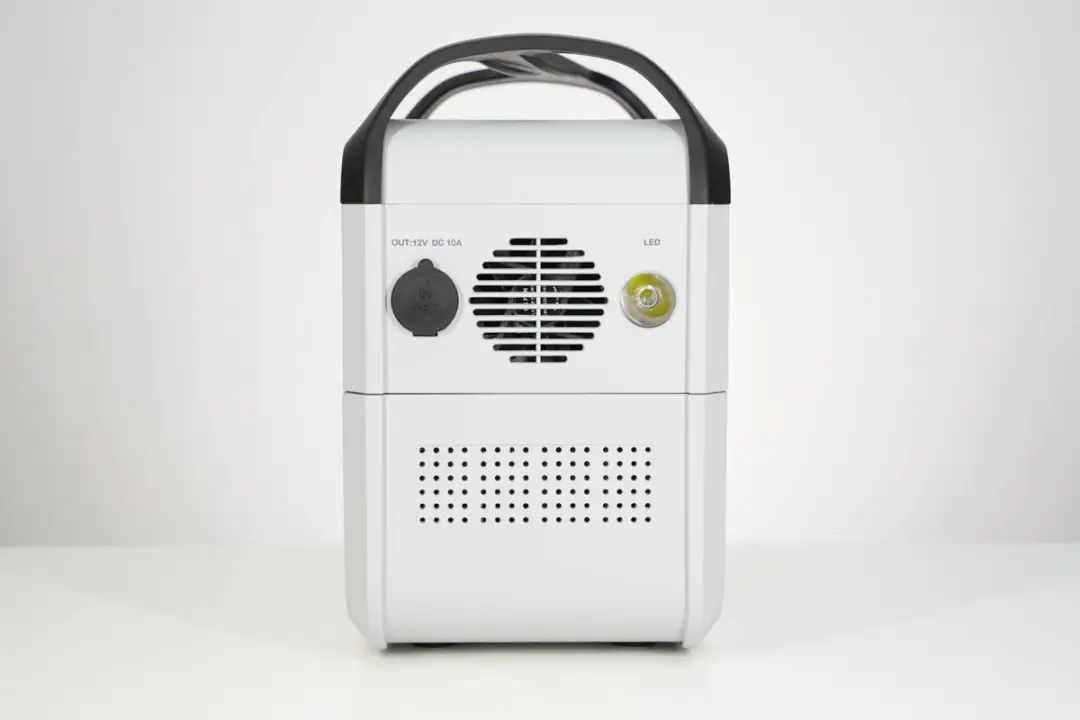

侧面设有点烟器输出、散热风扇以及LED照明灯，下方外壳也使用散热圆孔。

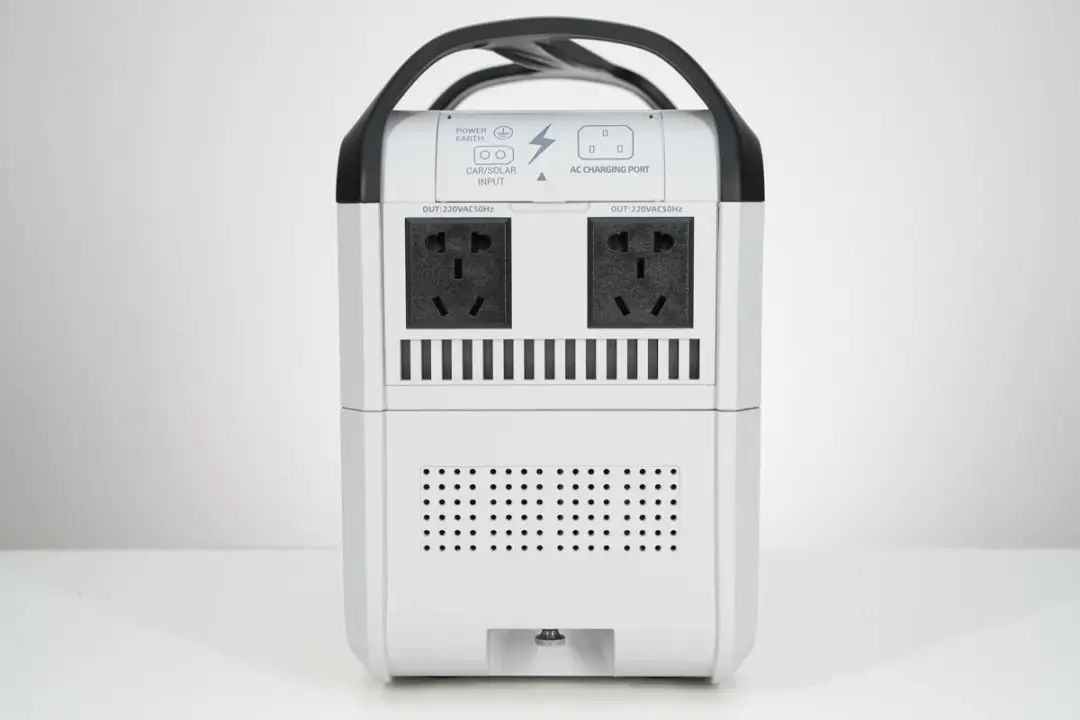

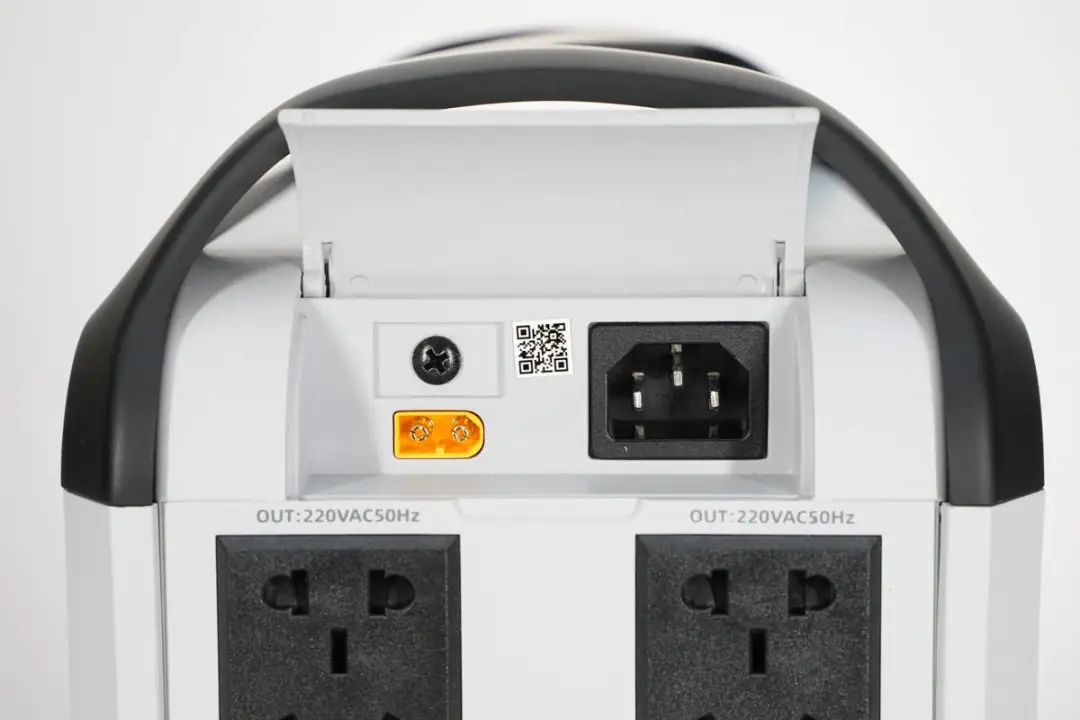

另一侧设有两个3+2 AC插口、CAR/SOLAR插口以及品字三插口。

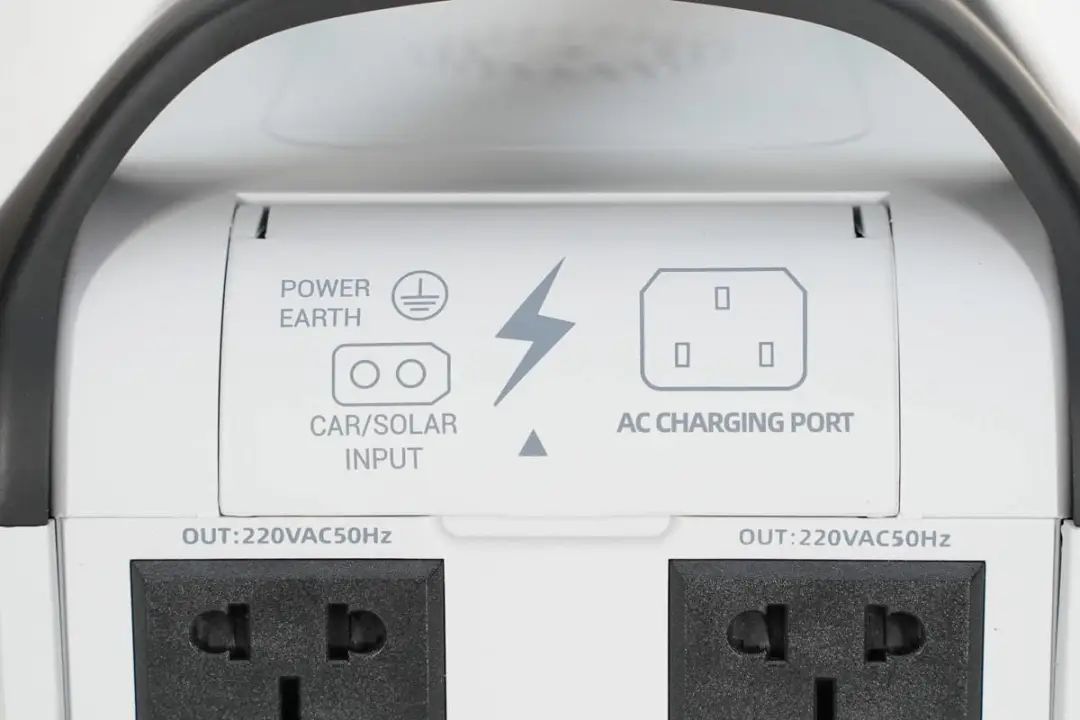

CAR/SOLAR插口和品字三插口有盖板进行保护。
盖板上印有相应的插口标识。

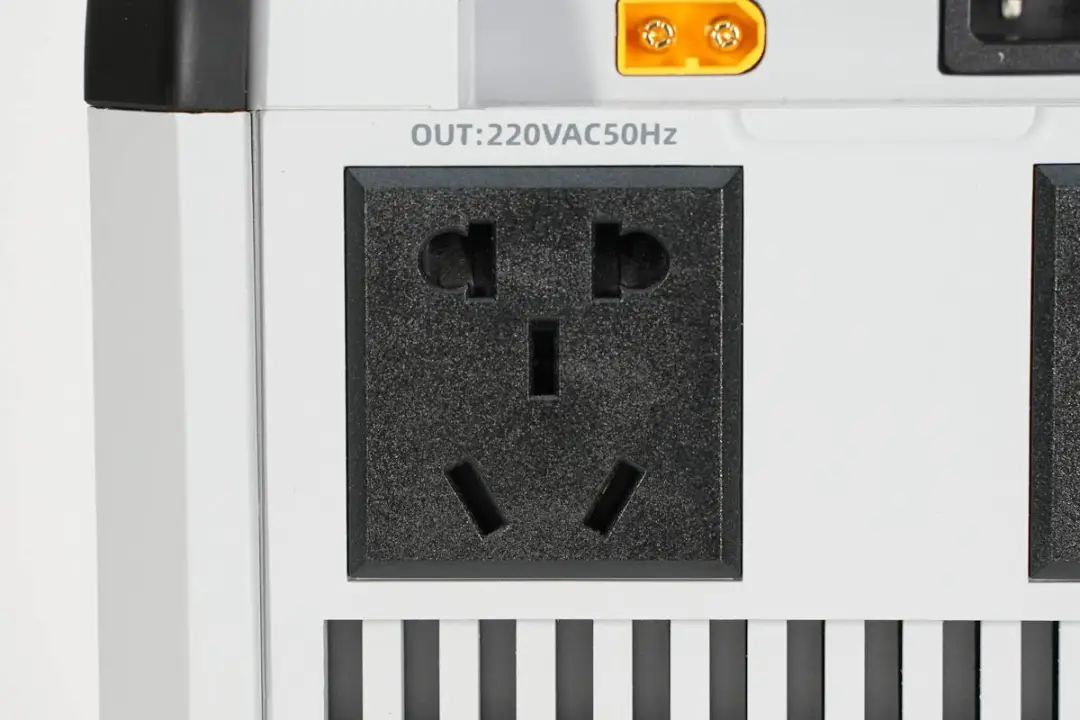

AC插口支持220VAC~50Hz输出，内置安全门，可以有效防止异物进入保证用电安全。

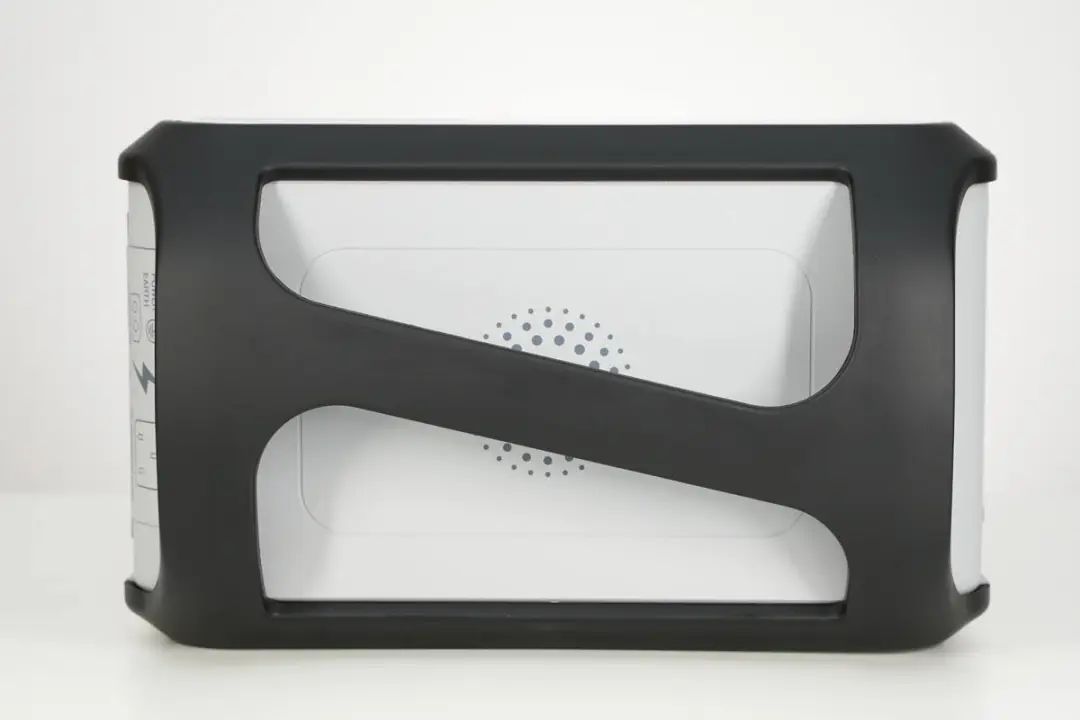

机身顶部还设有无线充电功能，并印有相应的位置提示闪电标识。

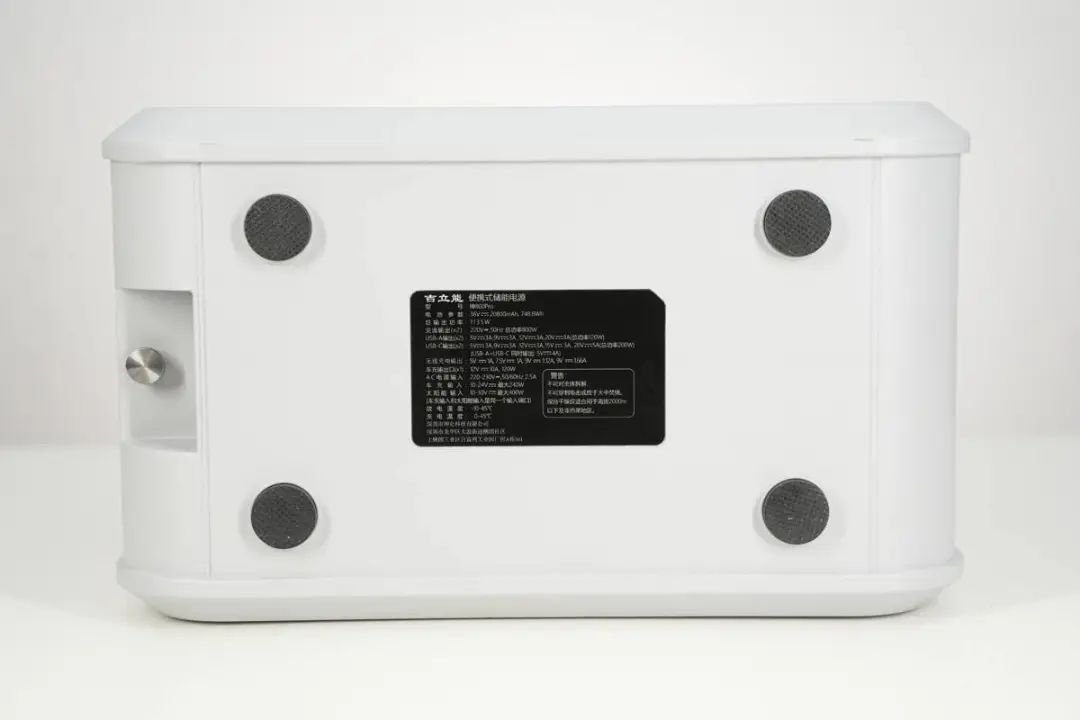

机身底部设有防滑胶垫，中心贴有产品的铭牌，左侧有一颗连接固定上下两部分机身的螺丝钉。

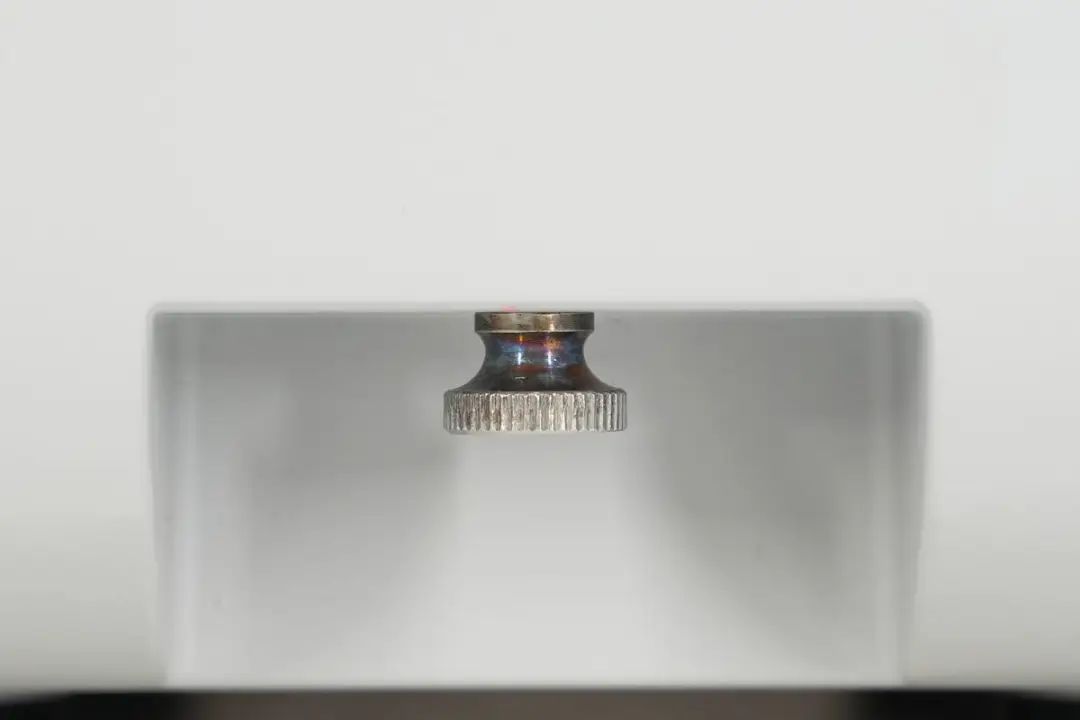

固定户外电源机头和电池组的手拧螺丝钉特写。

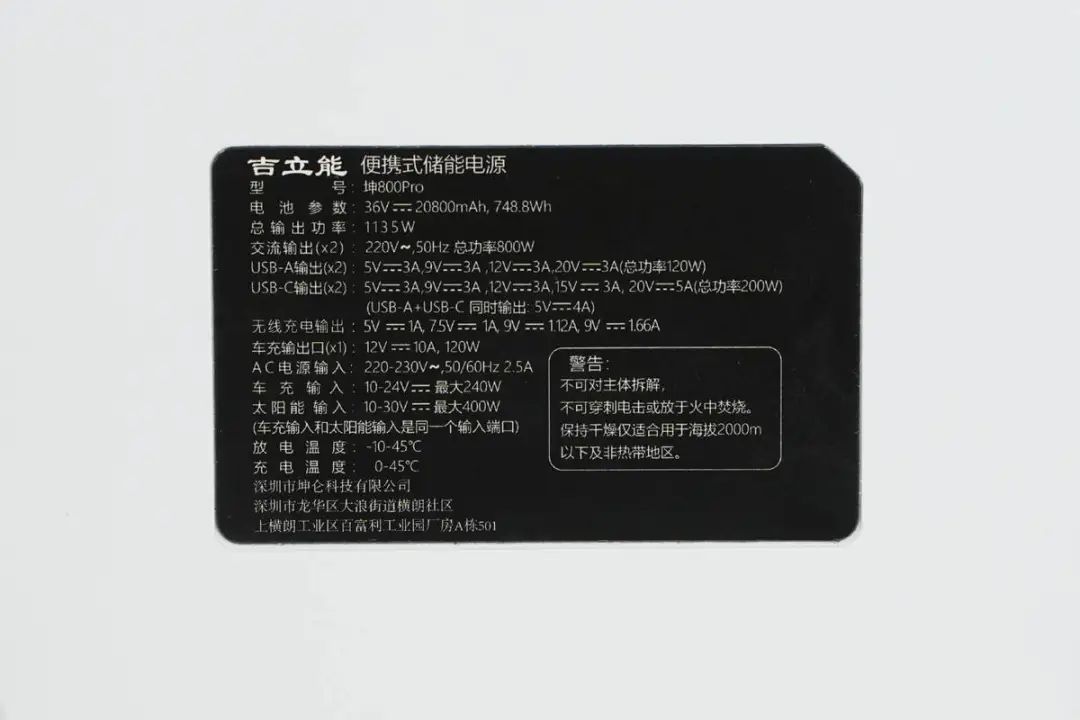

产品铭牌特写型号：坤800Pro电池容量：36V/20800mAh/748.8Wh总输出功率：1135W交流输出（x2）：220V~50Hz，总功率800WUSB-A输出（x2）：5V3A、9V3A、12V3A、20V3A（总功率120W）USB-C输出（x2）：5V3A、9V3A、12V3A、15V3A、20V5A（总功率200W）USB-A+USB-C同时输出：5V4A无线充电输出：5V1A、7.5V1A、9V1.12A、9V1.66A车充输出口（x1）：12V10A，120WAC电源输入：220-230V~50/60Hz 2.5A车充输入：10-24V，最大240W太阳能输入：10-30V，最大400W（车充输入和太阳能输入是同一个输入端口）放电温度：-10-45℃充电温度：0-45℃深圳市昆仑科技有限公司

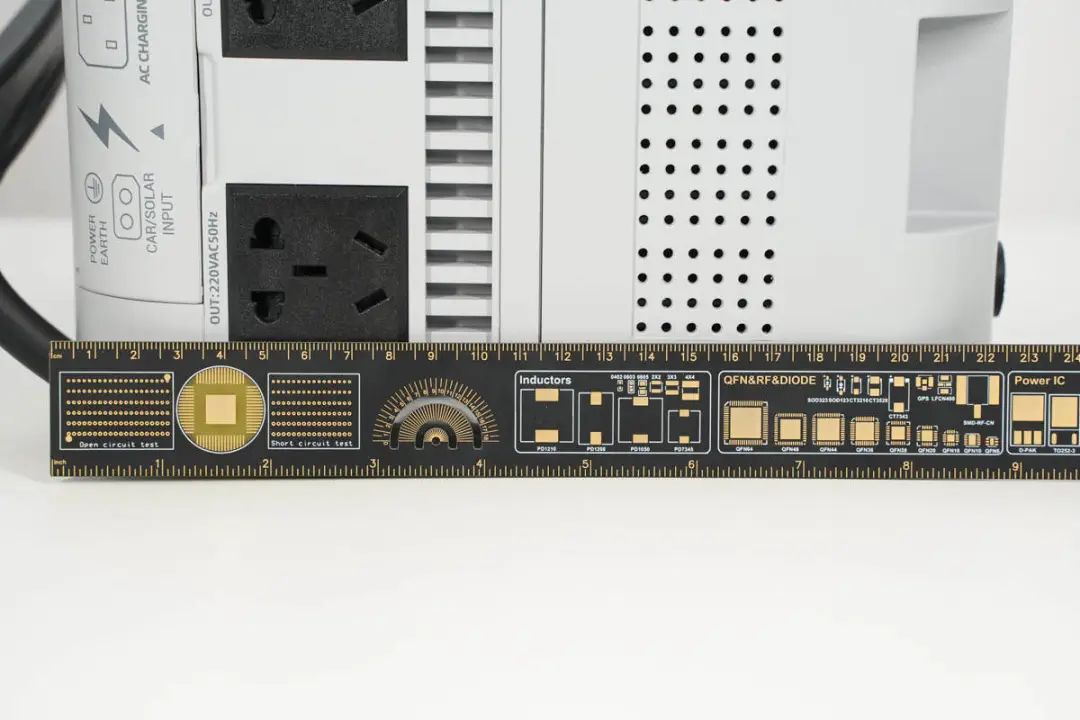

测得户外电源高度约为22cm。

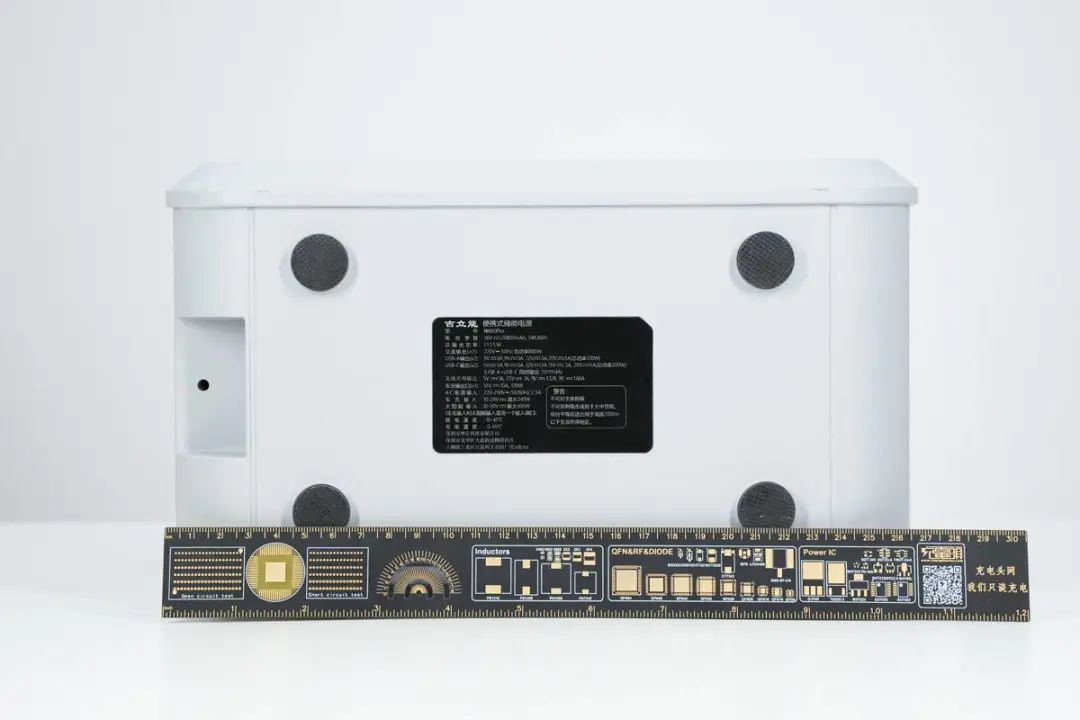

宽度为26.5cm。

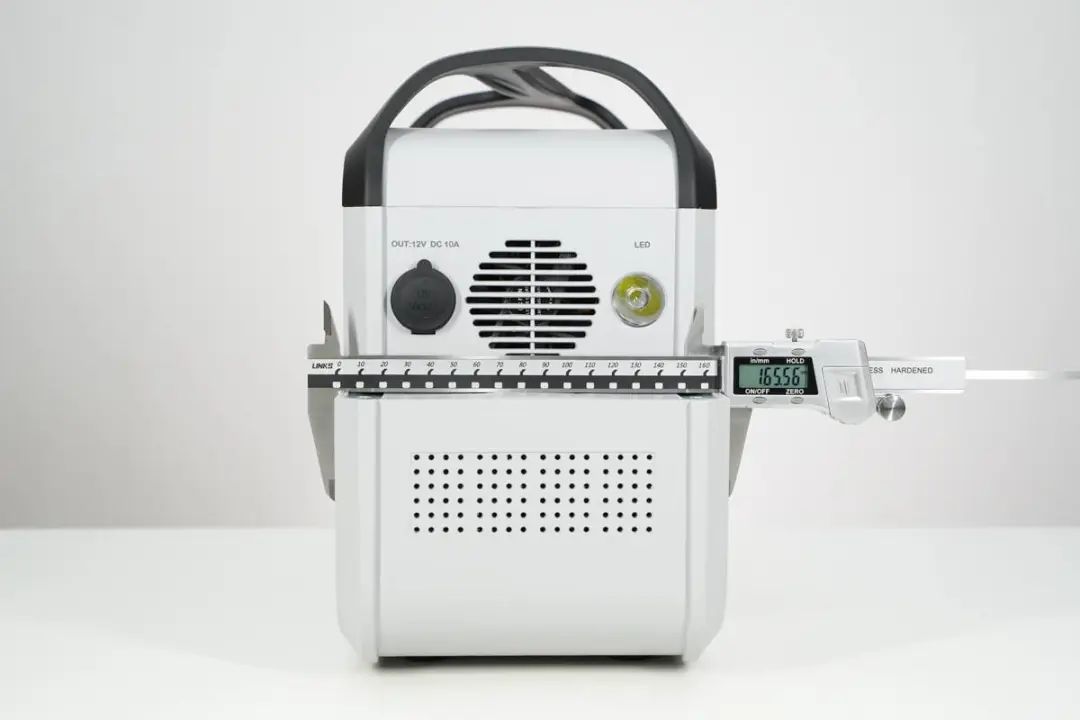

厚度为165.56mm。

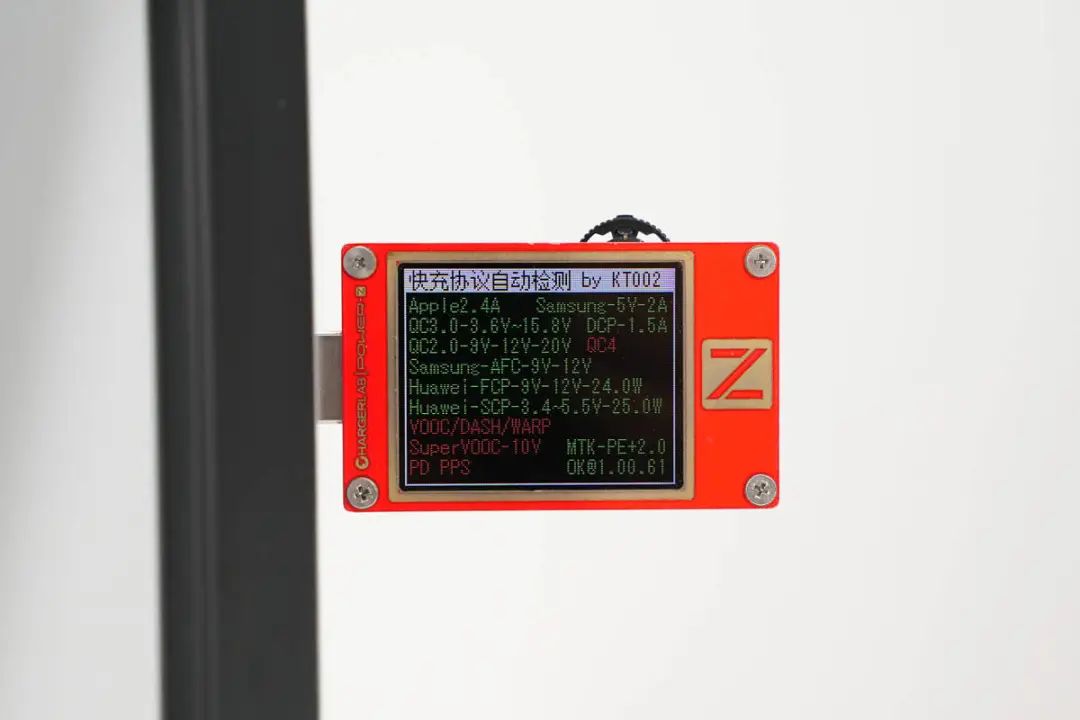

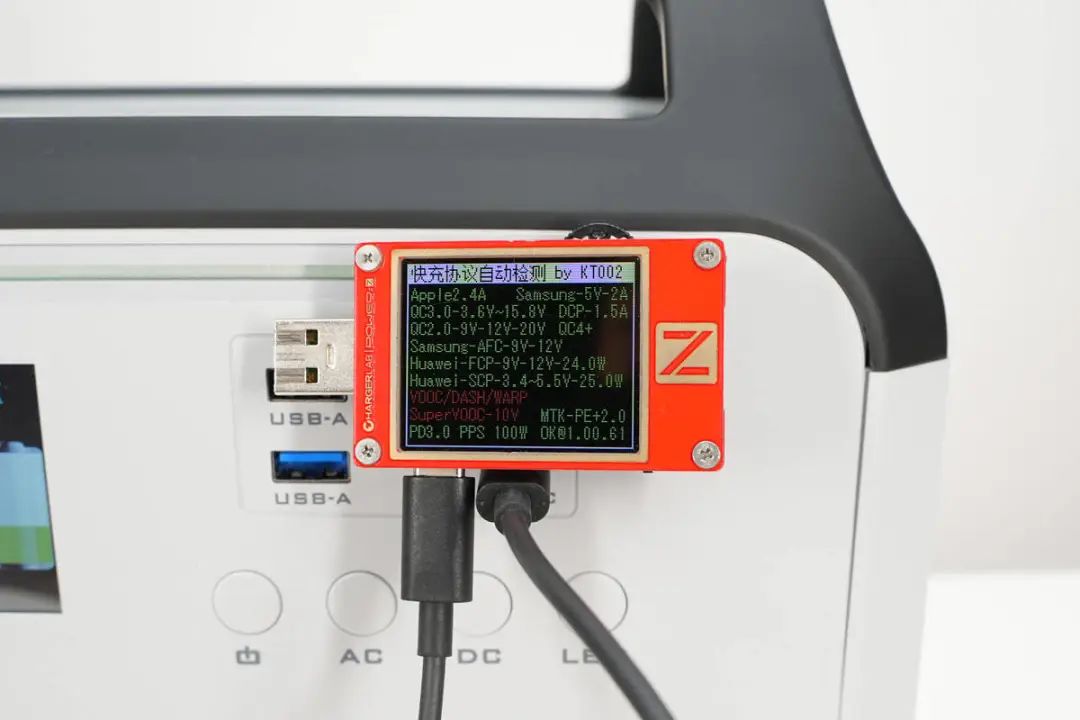

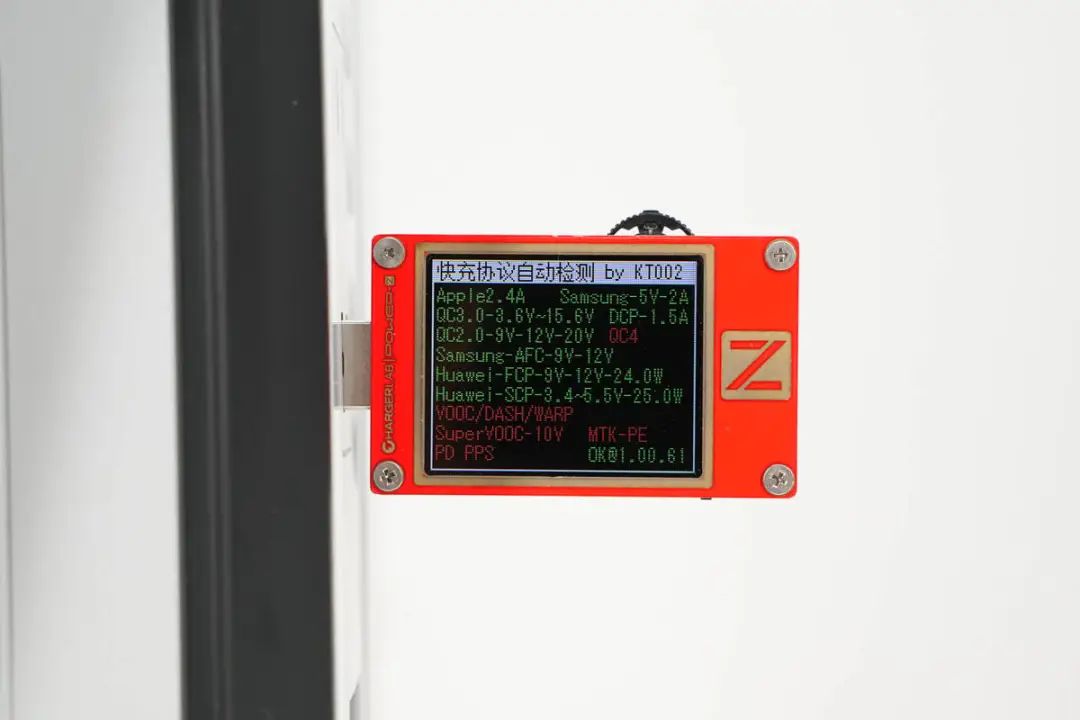

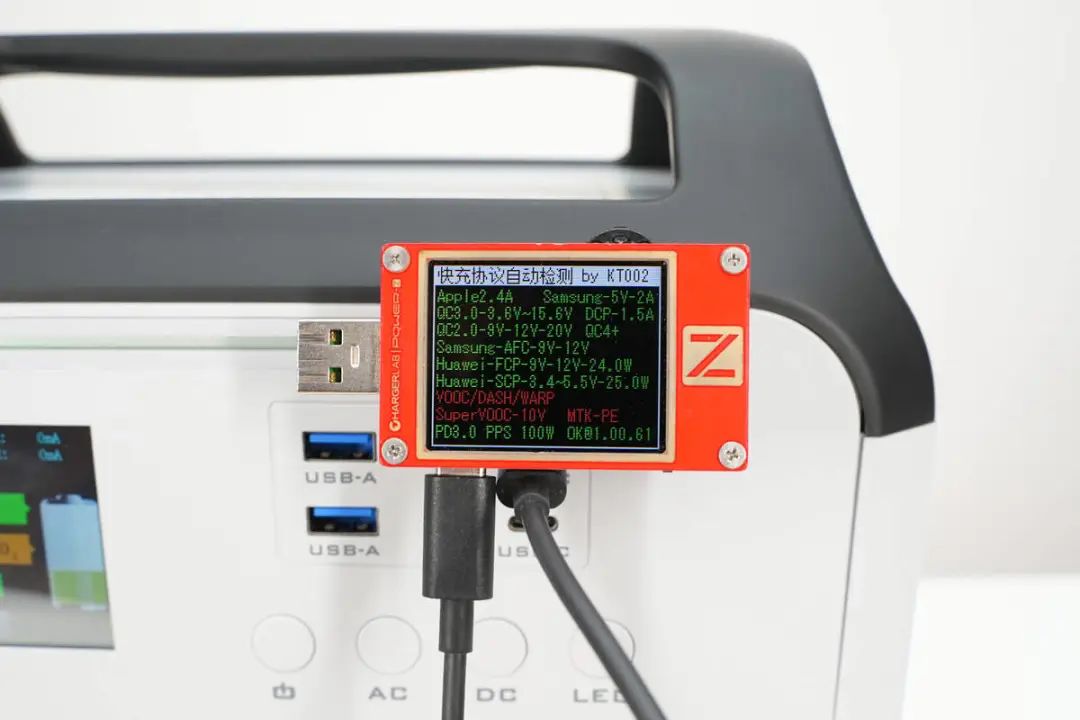

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PD3.0、PPS快充协议。

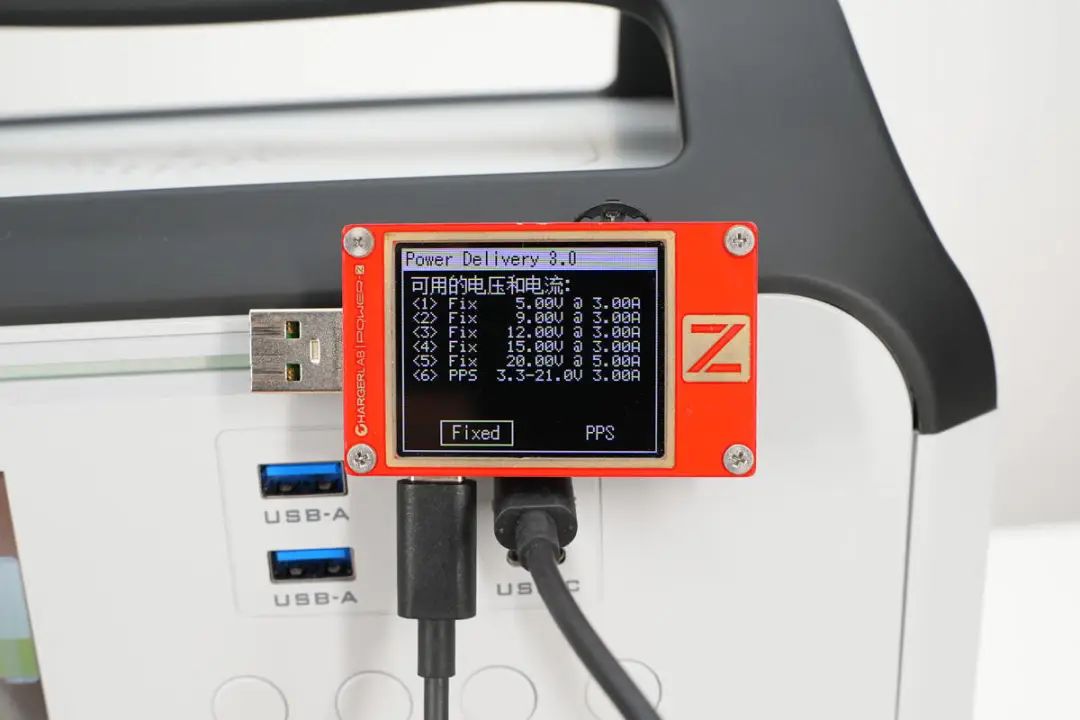

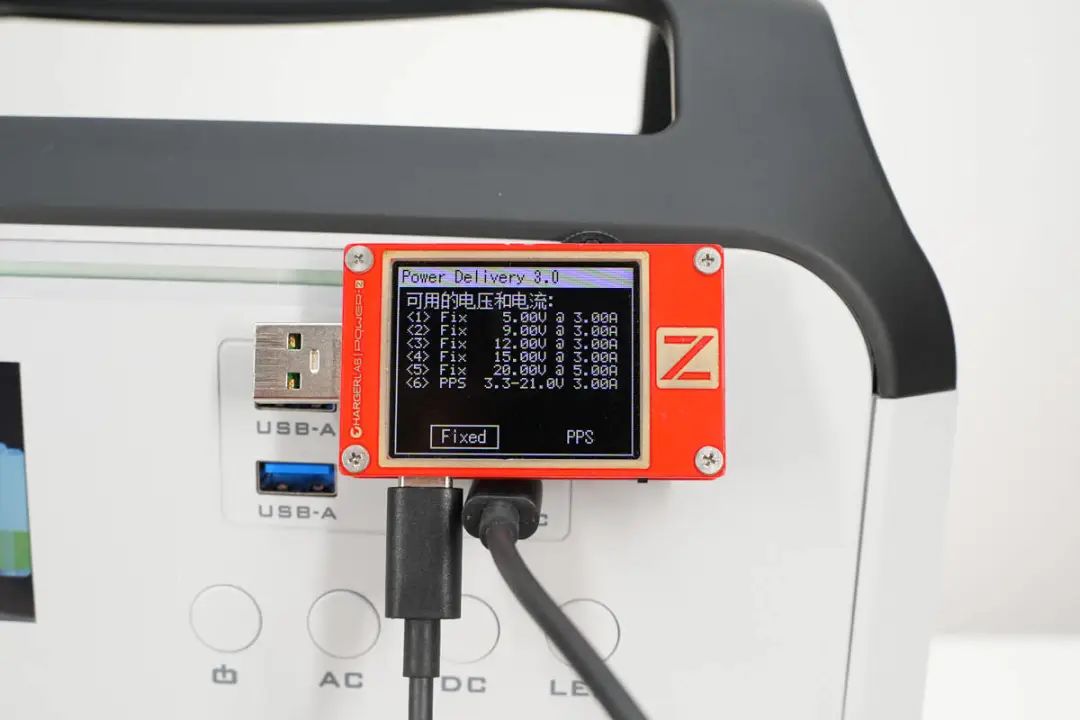

PDO报文显示C口还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及3.3-21V3A一组PPS电压档位。
测得另一个USB-C口相较之下额外支持PE2.0快充协议。
两个C口PDO报文则一样。
测得USB-A口支持QC2.0/3.0、AFC、FCP、SCP快充协议。
测得另一个USB-A口支持QC2.0/3.0、AFC、FCP、SCP、PE2.0快充协议。

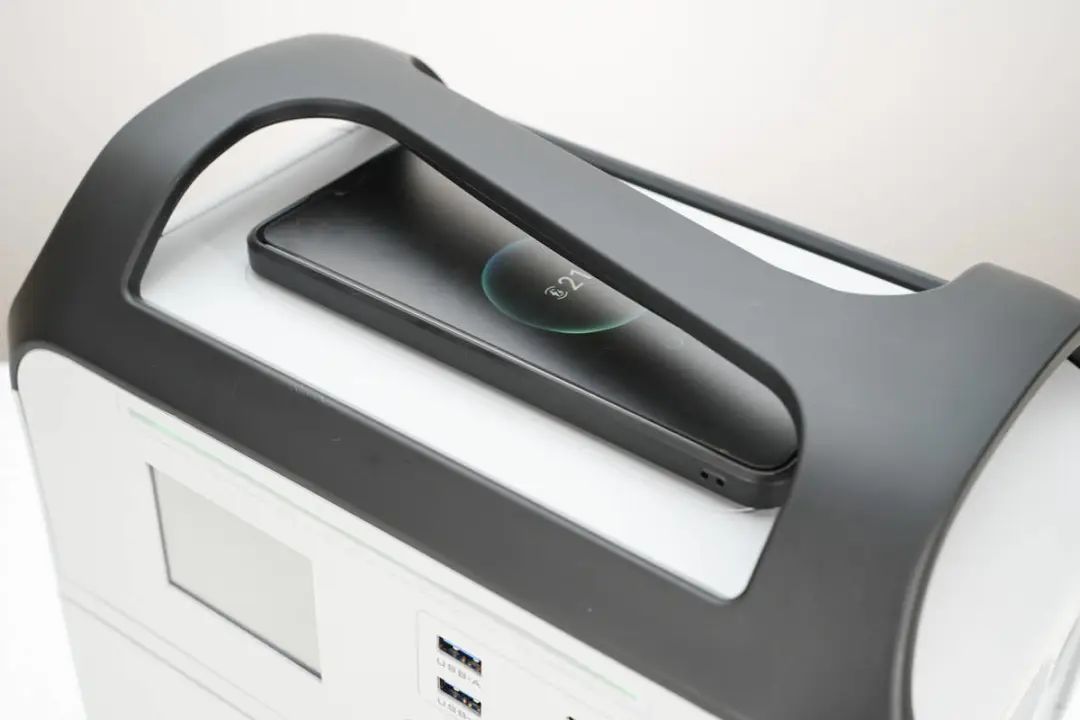

手机放在户外电源顶部即可进行无线充电，十分方便。

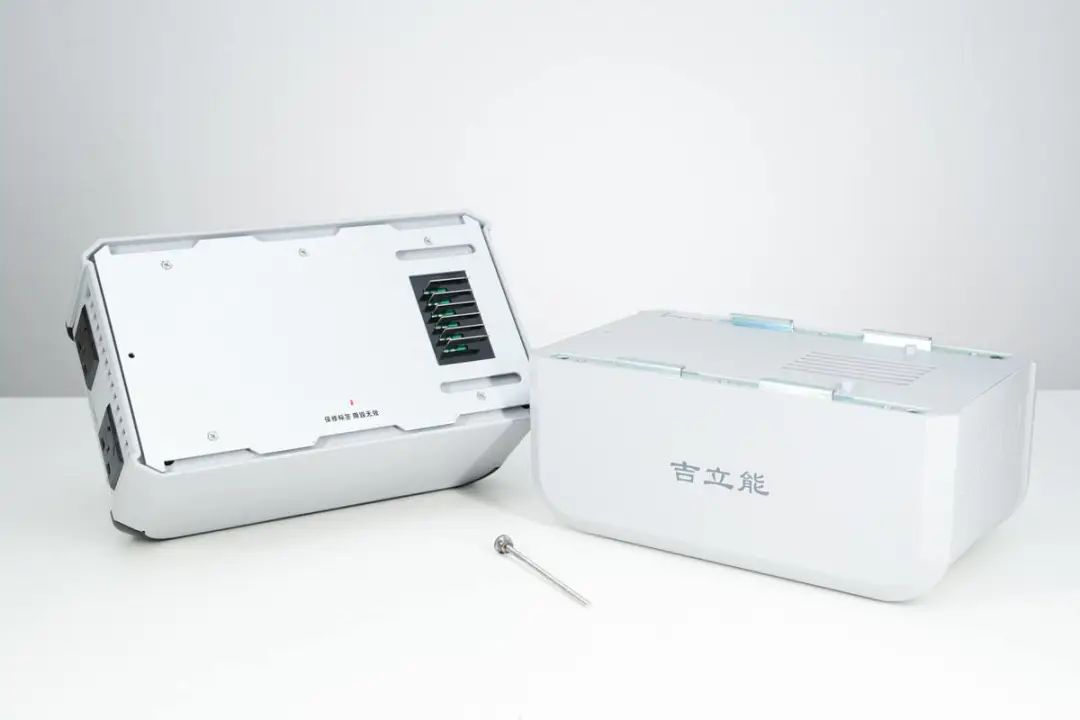

首先拧下固定户外电源机头和电池组的固定螺丝，将机头与电池模块分开。
机头逆变模块通过连接器与电池模块连接。

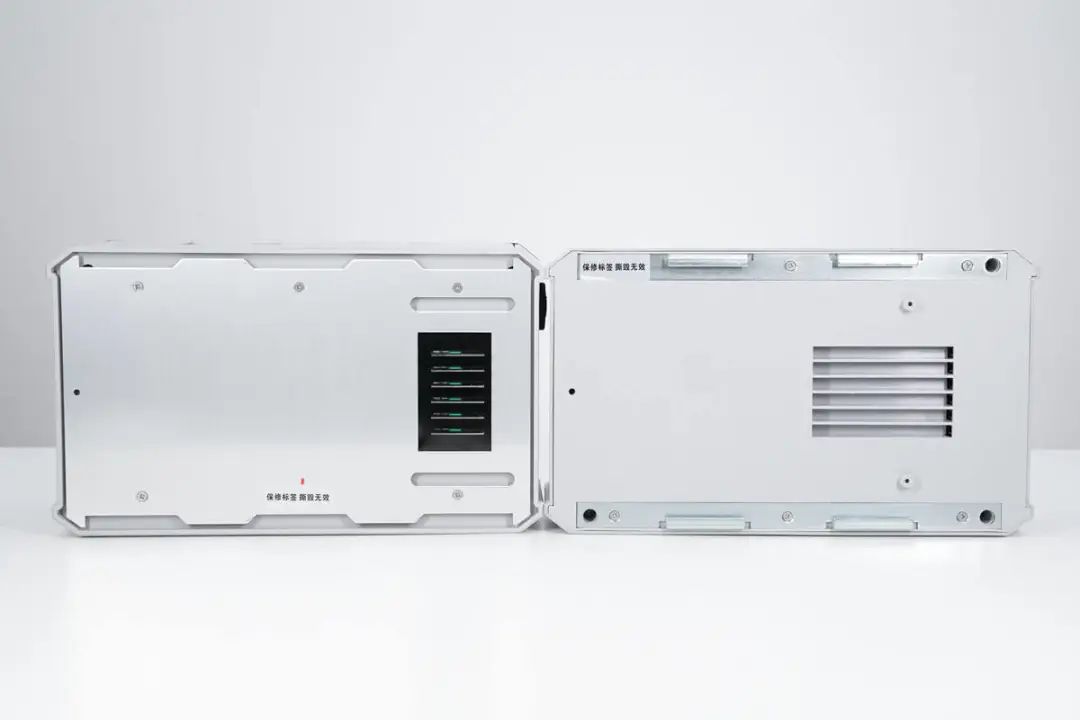

机头逆变模块采用铝制底板，与电池上面的卡扣固定。机头逆变模块采用螺丝固定，粘贴防拆贴纸。

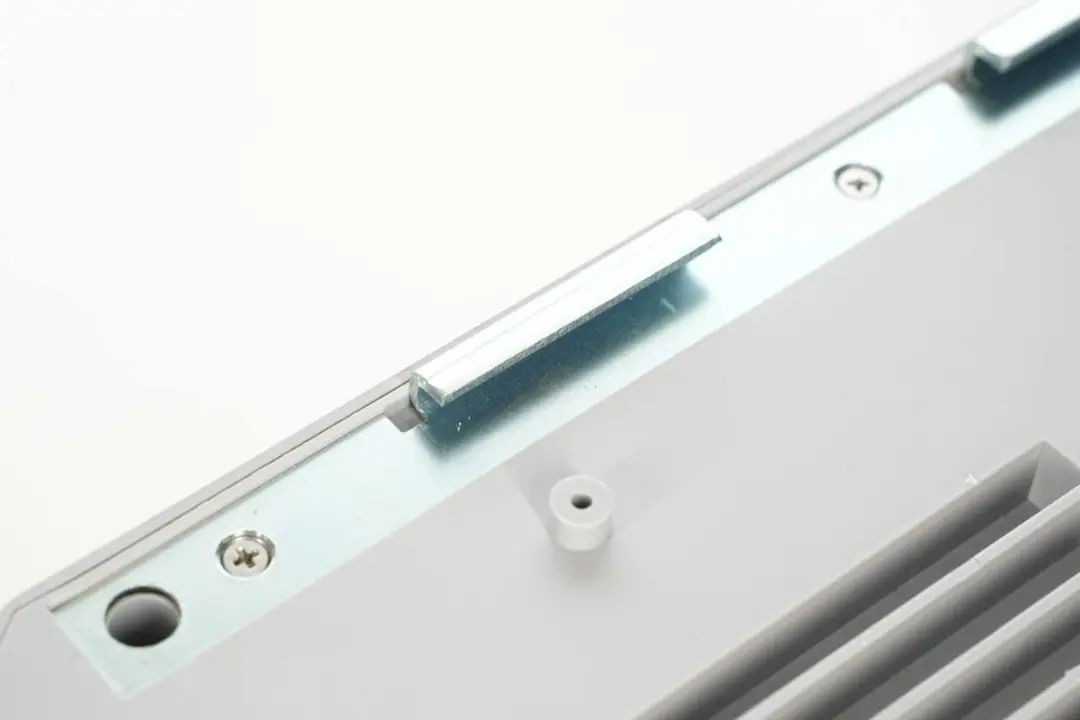

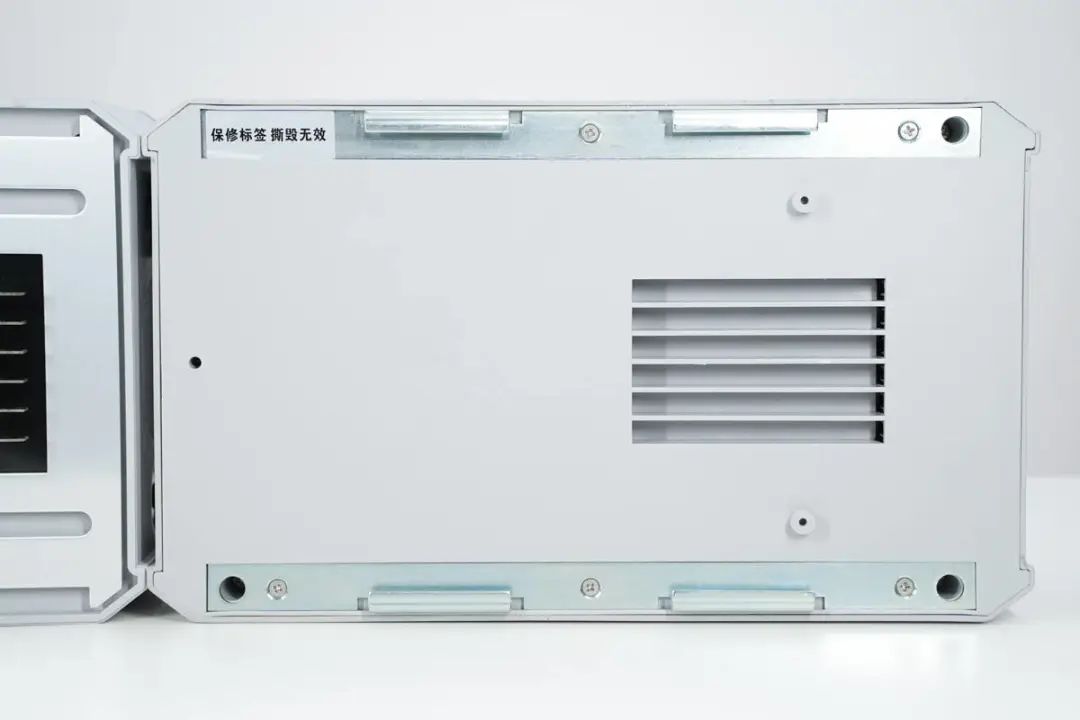

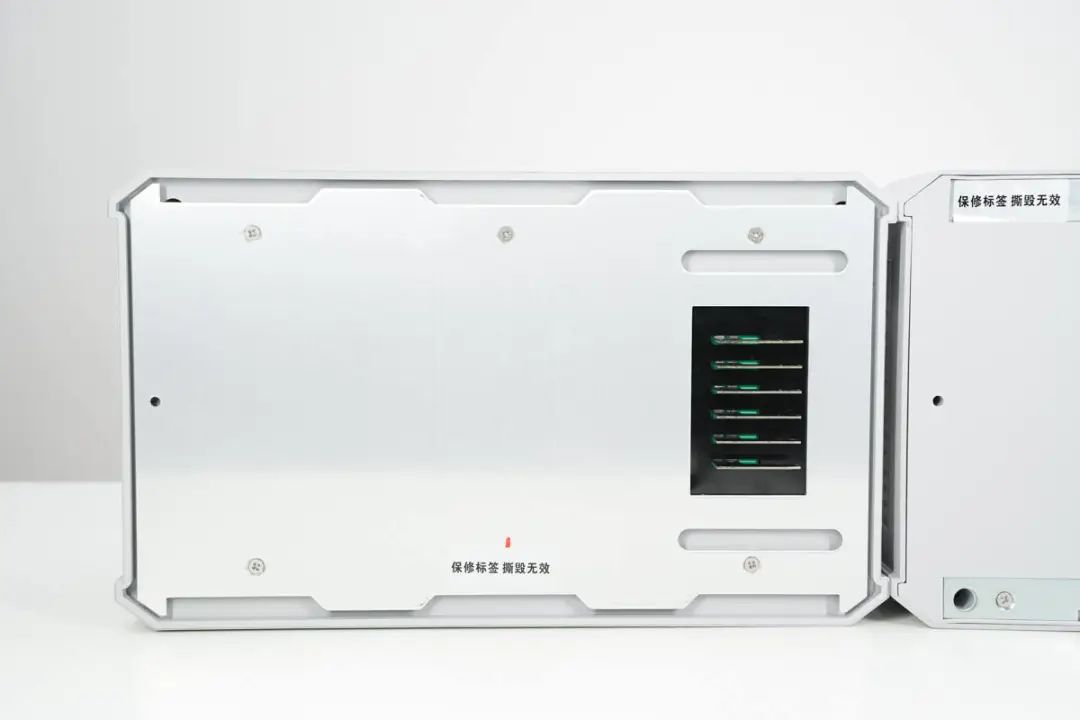

电池模块同样采用螺丝固定，两侧有固定机头逆变模块的金属条，对应螺丝位置也贴有防拆标签。
机头逆变模块伸出插头，连接到电池模块的插座取电。

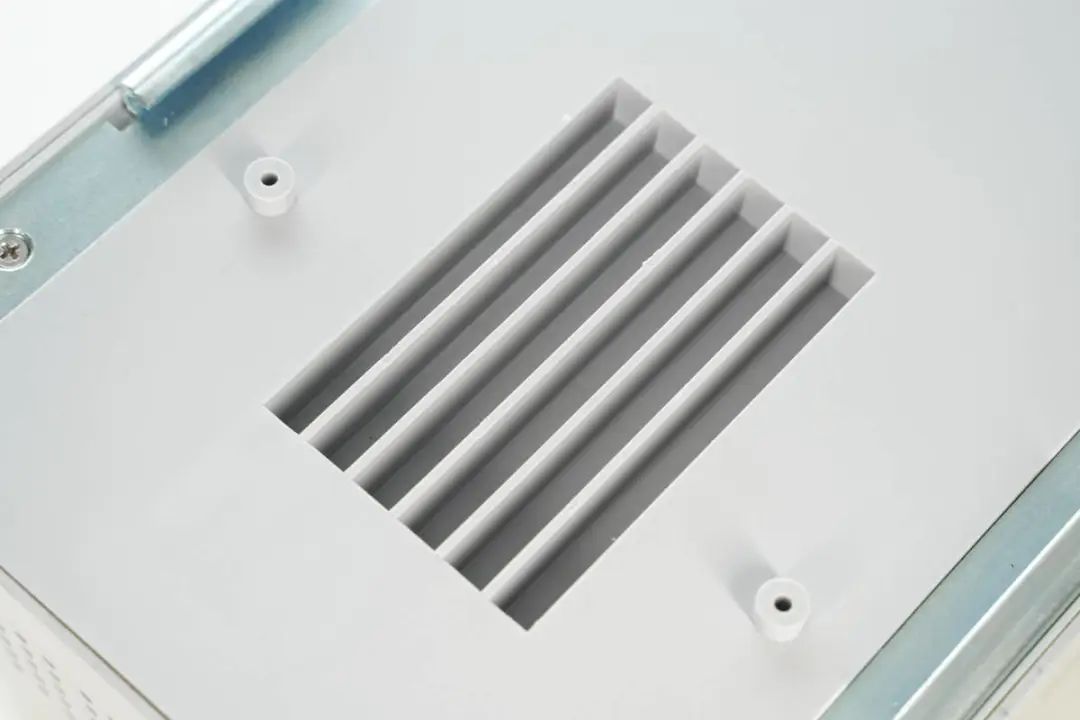

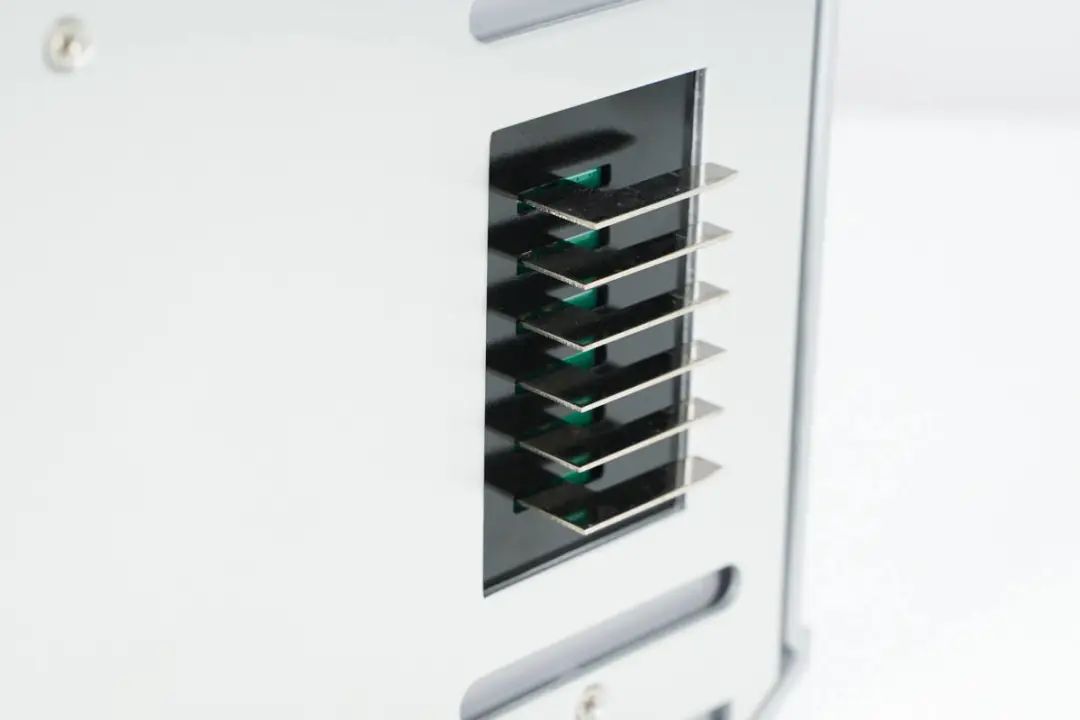

电池模块的插座为长条开孔，有效防止异物进入电池模块。
电池模块与机头逆变模块固定的卡扣特写。

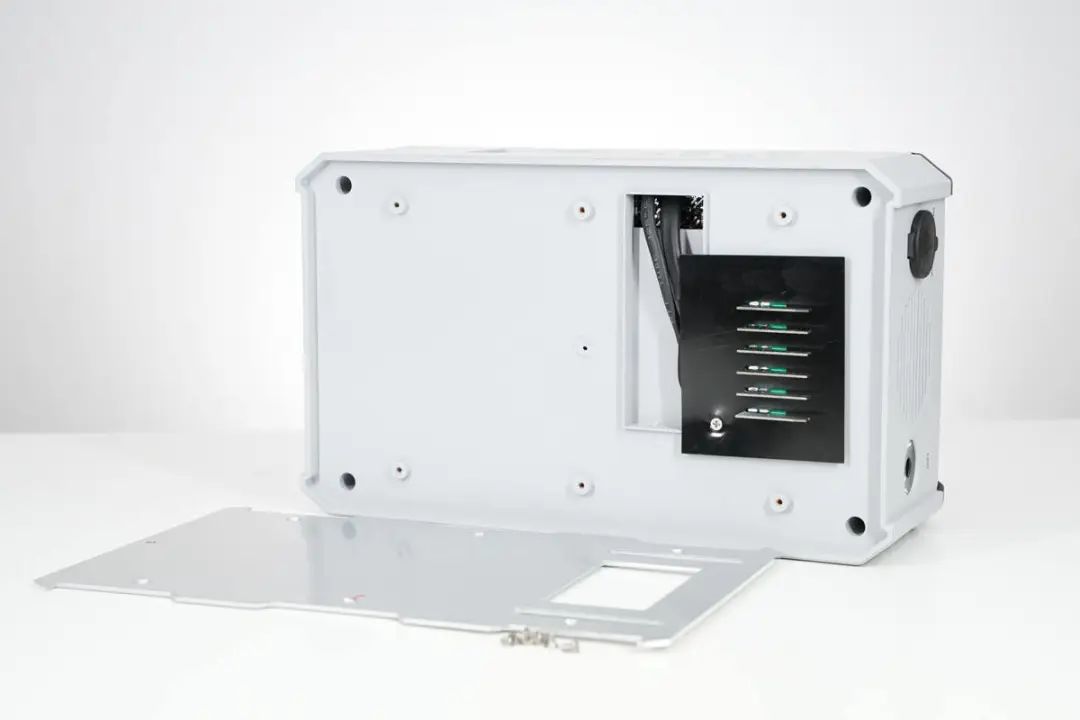

拧下底部的固定螺丝，取下铝制底板。
电池插头覆盖一片黑色塑料片用于绝缘保护。

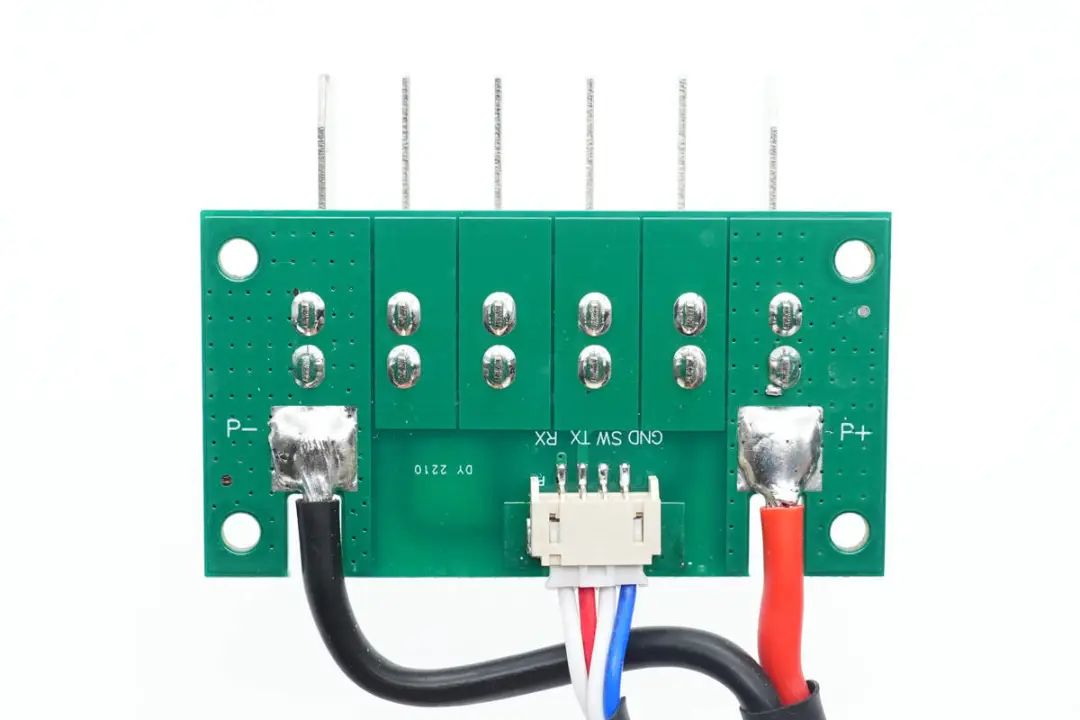

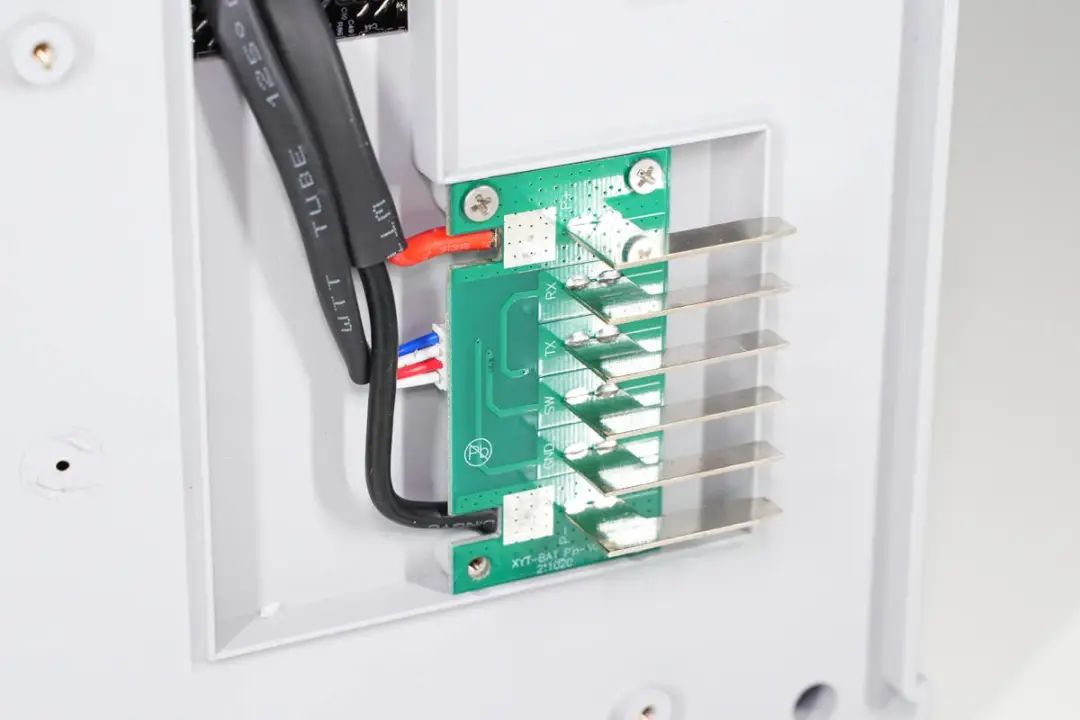

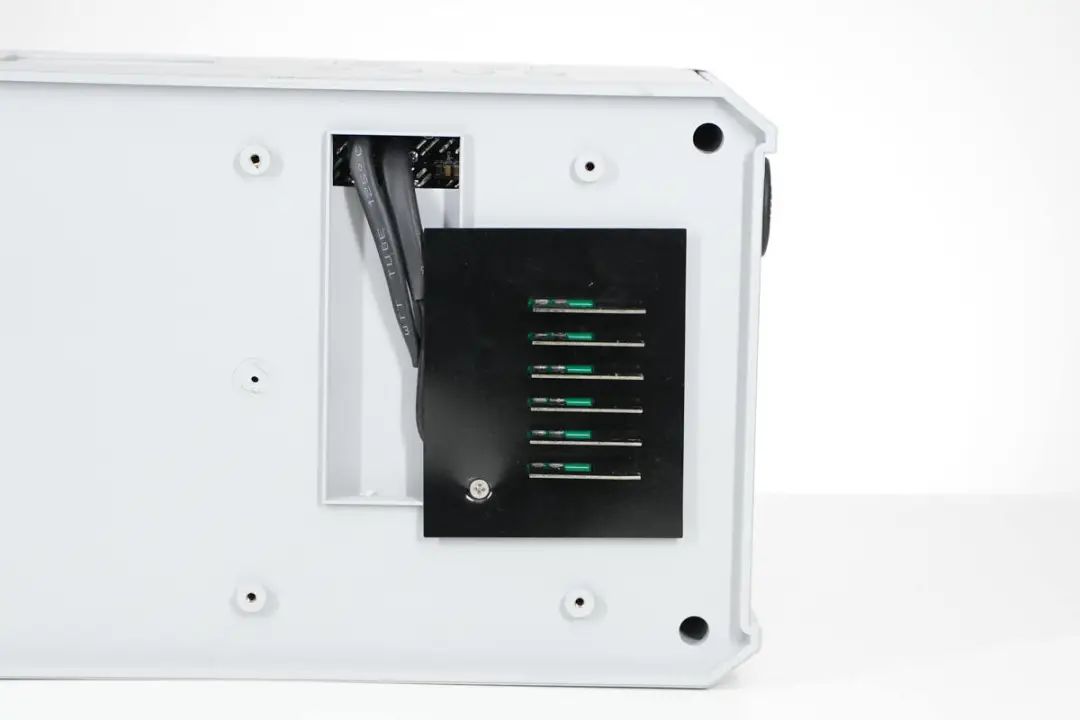

拧下固定螺丝，取下塑料片，内部是一片PCB，焊接电池插头。
电池连接PCB两侧焊接正负极导线，中间为电池模组通讯线和开关信号，读取电池容量信息和控制电池输出。

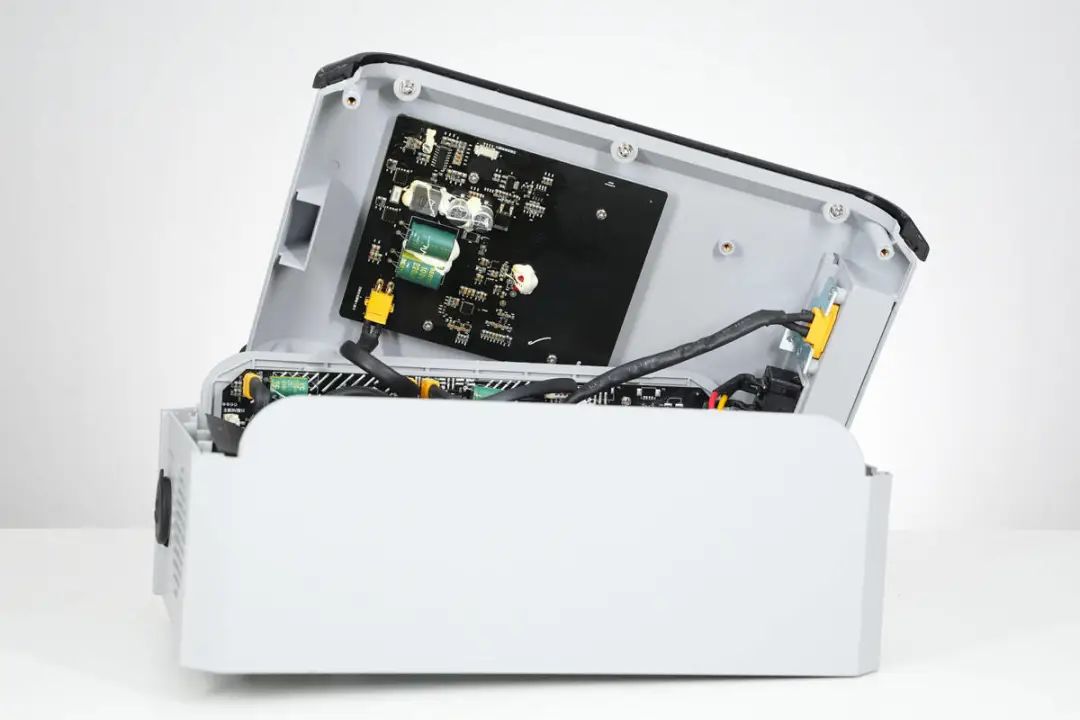

拧开逆变模块外壳的固定螺丝，拆开逆变模块。在顶部盖板内部是一块用于无线充电的PCB。

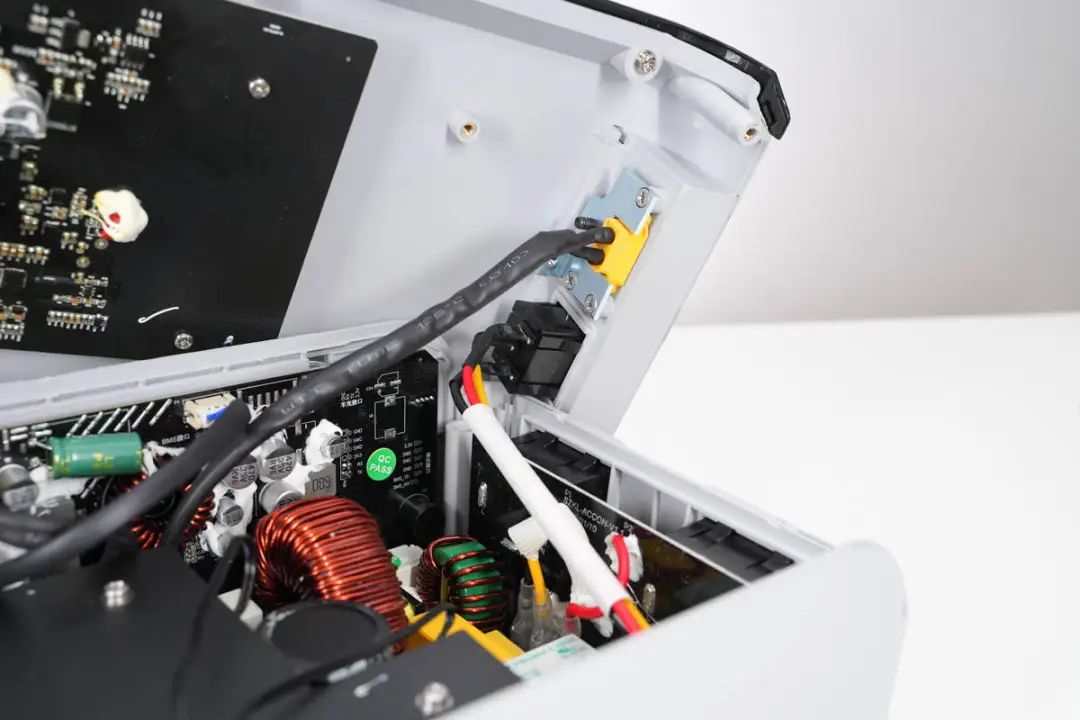

黄色接口为车充和太阳能充电接口，黑色接口为交流充电输入品字接口。

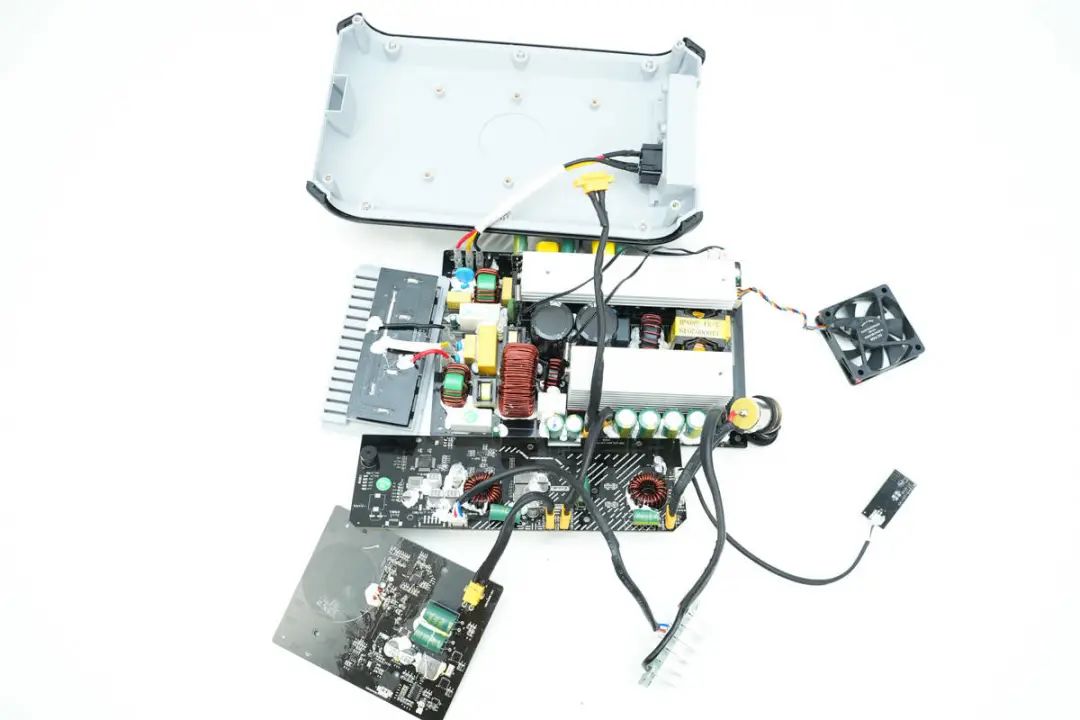

将机头逆变模块内部的电路板全部取出，分为控制模块，无线充电模块和逆变模块，风扇用于为逆变模块散热。
外壳上的电源插孔直接连接到逆变模块的输入端。

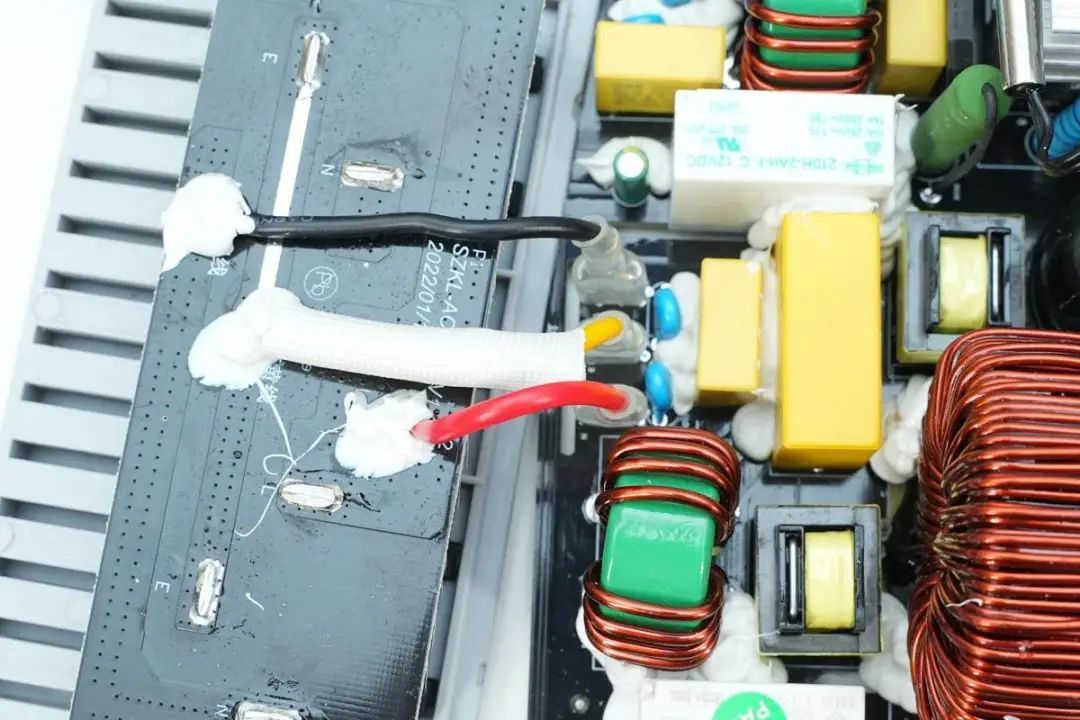

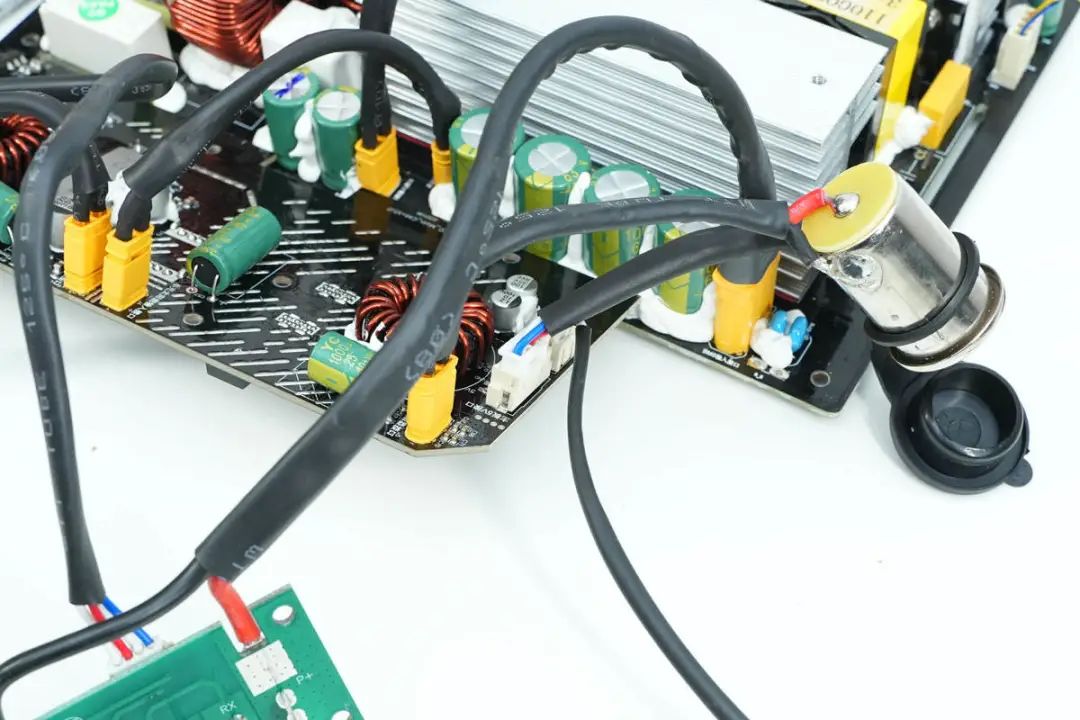

逆变模块输出端连接到插座模块，焊接连接，焊点打胶加固绝缘。
电池端输入导线直接连接到逆变模块，并通过逆变模块输出为控制模块供电。

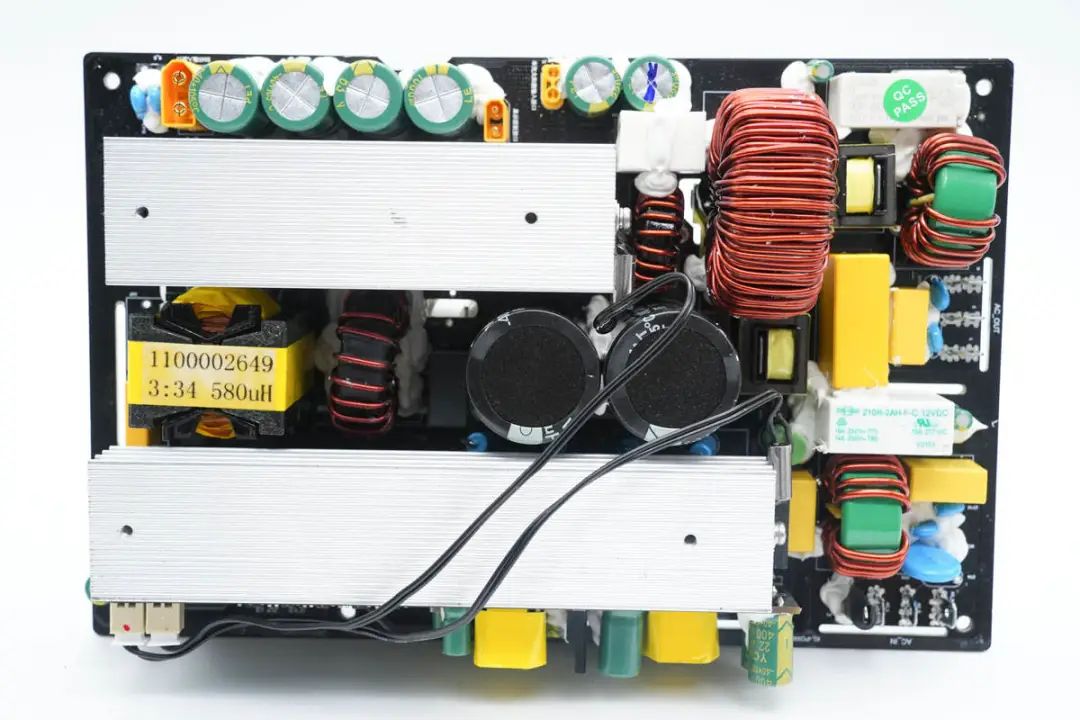

逆变模块左上角XT60连接器为电池端输入，通过四颗滤波电容进行滤波，电容右侧为控制板供电接口和太阳能充电输入。上方较小的散热片为电池逆变升压和充电整流开关管散热。下方是变压器，谐振电感和高压滤波电容。下方较大的散热片用于输出调制和充电的开关管散热。散热片下方是控制板，连接两颗热敏电阻分别检测两个散热片的温度进行风扇控制。右侧为滤波及切换电路，右下角为电源输入接口，右侧为电源输出接口。

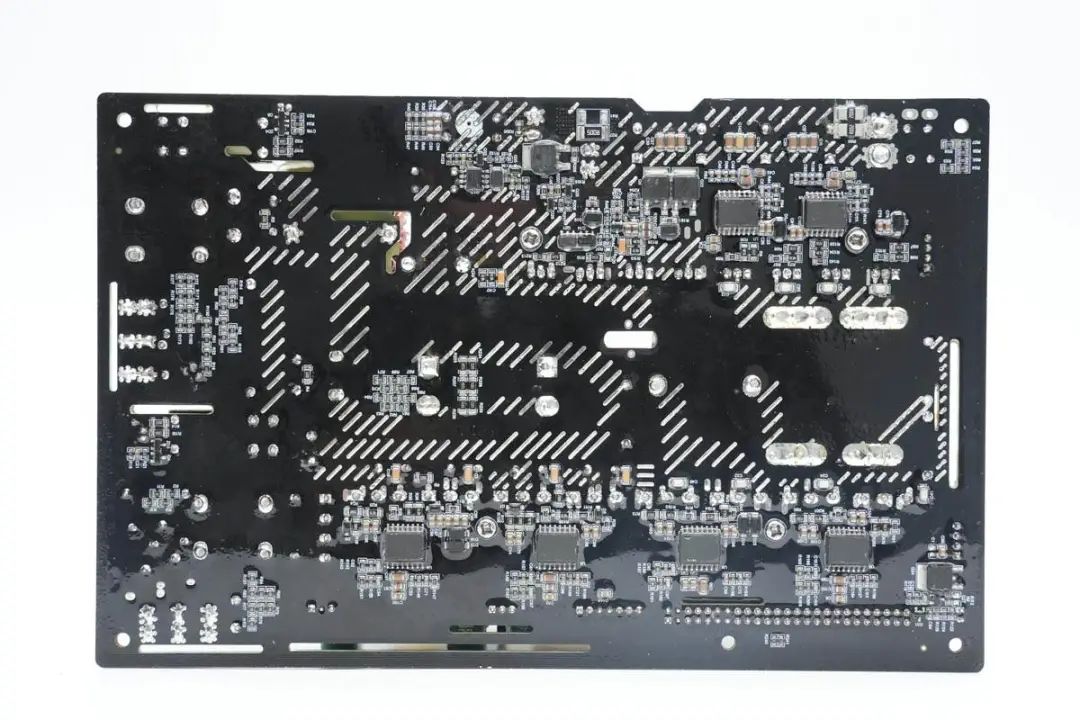

逆变模块背面焊接六颗驱动器用于开关管驱动，大电流走线露铜加锡，电路板背面涂有三防漆绝缘防潮处理，增强在恶劣环境情况下的可靠性。

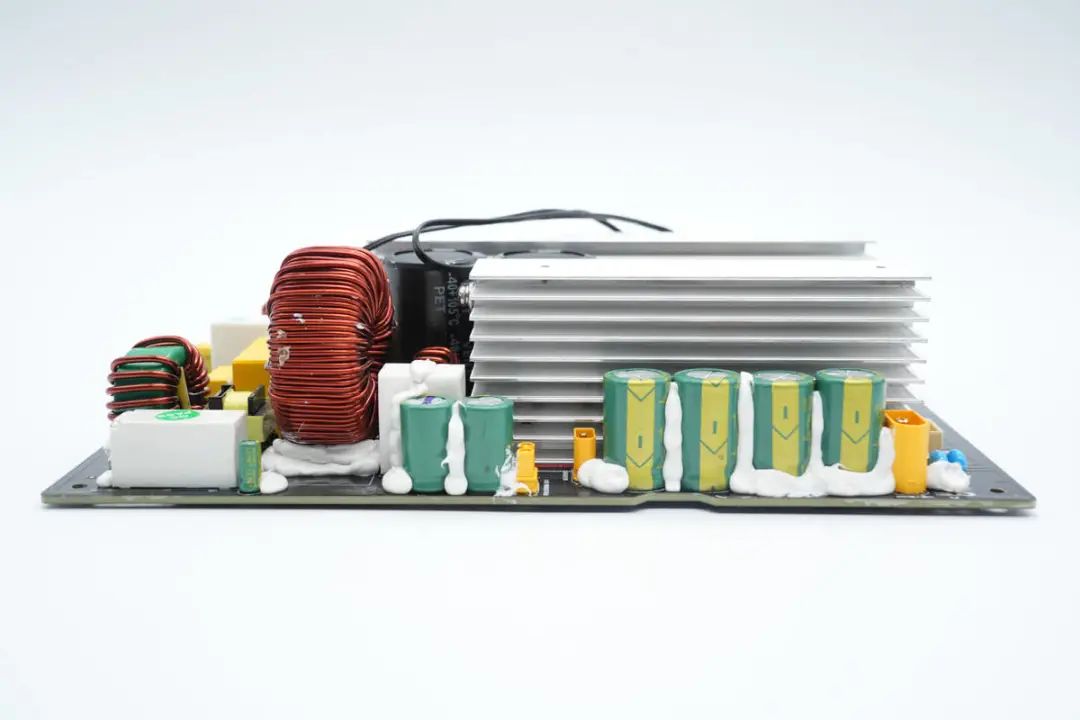

逆变模块直流输入端特写，右侧XT60连接器为电源输入，四颗电解电容并联滤波，打胶固定。两个XT30连接器分别用于控制板供电和太阳能充电输出。输出侧焊接磁环电感用于滤波。

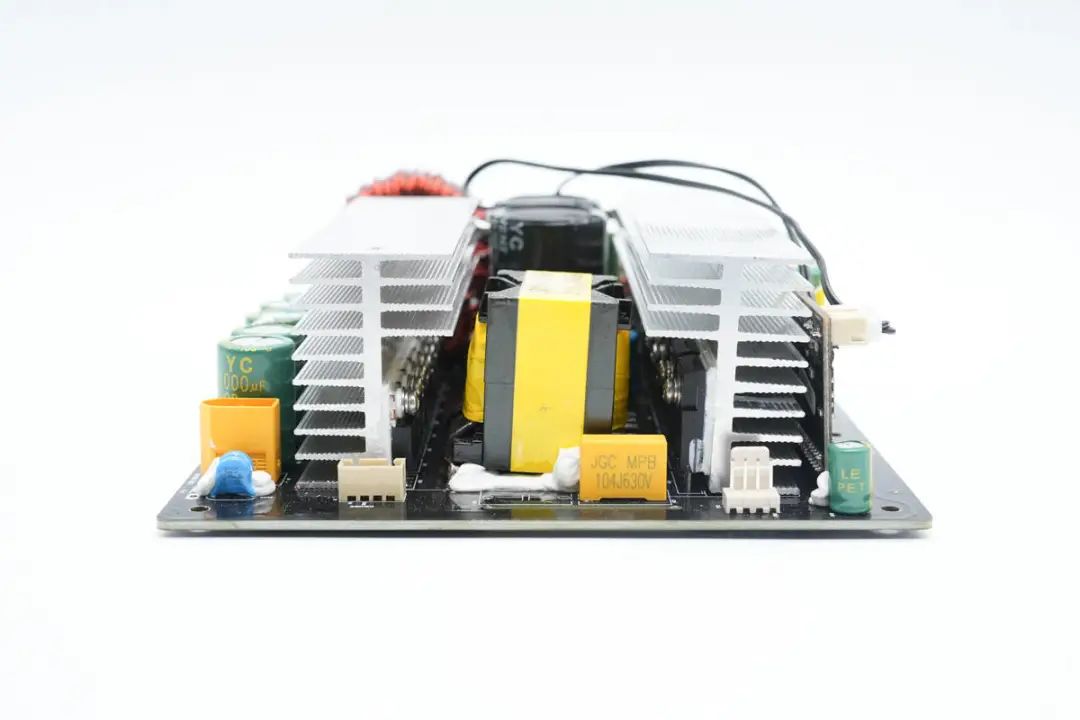

两片散热片内部固定开关管和变压器，变压器底部涂胶固定，变压器右下角为谐振电容，右侧散热片右侧是一块小板，输出驱动信号，用于逆变器整机控制。
逆变器主板使用排针焊接连接一块小板，小板上焊接MCU和运放，MCU输出逆变驱动控制信号，用于逆变模块双向控制，运放用于采集电流信息，配合MCU负责整机保护功能。

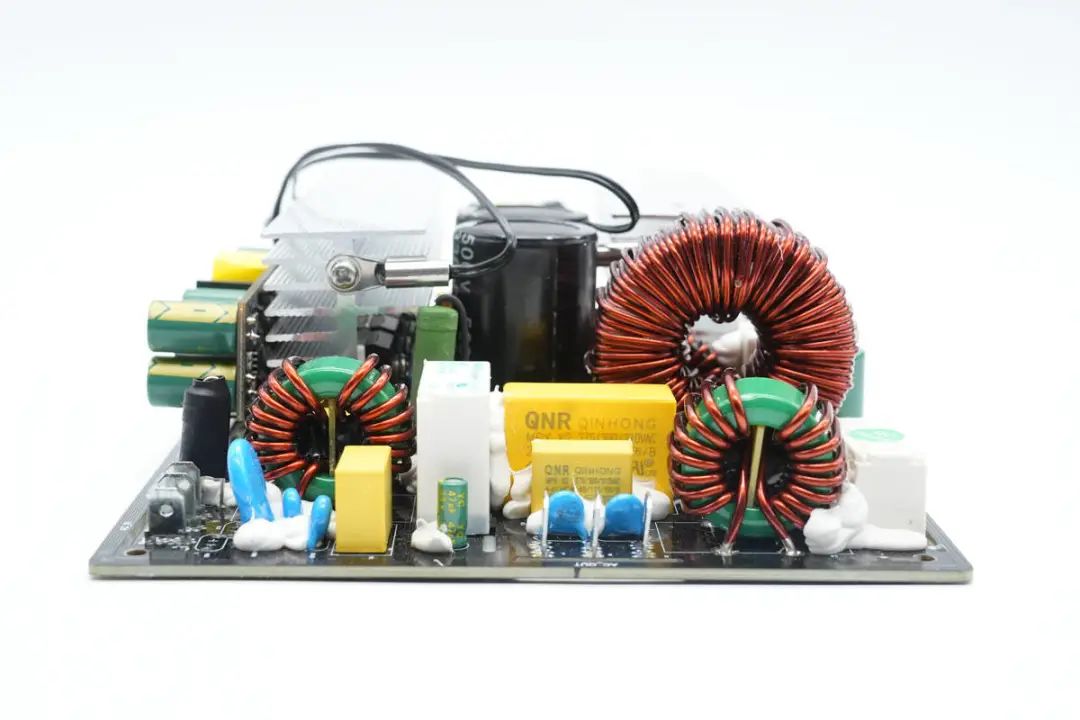

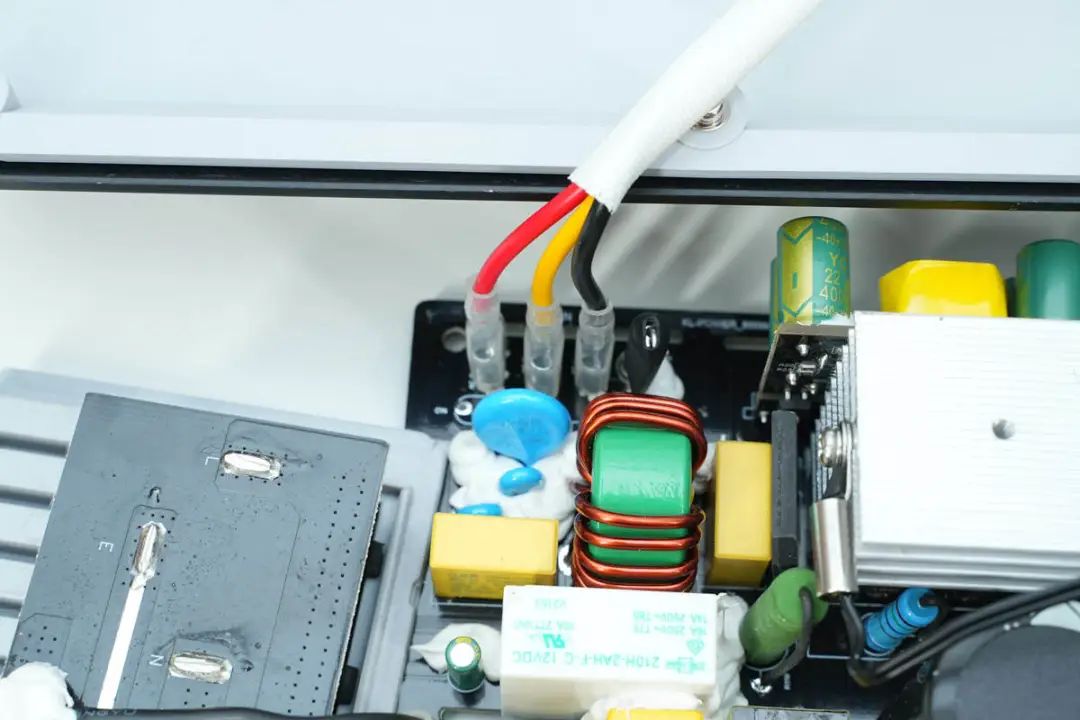

另外一侧焊接输入输出接口，共模电感，继电器及滤波电感等器件，两片散热片上均使用螺丝固定一颗热敏电阻，检测温升。

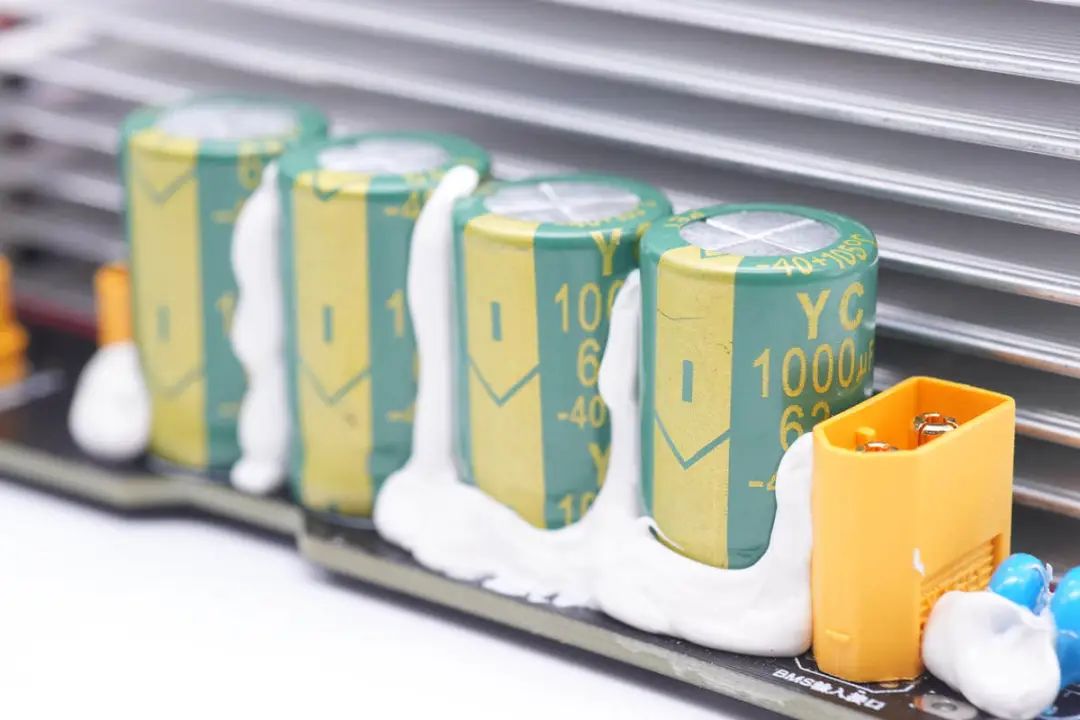

逆变器输入端四颗滤波电容规格均为1000μF 63V，四颗并联用于输入滤波。

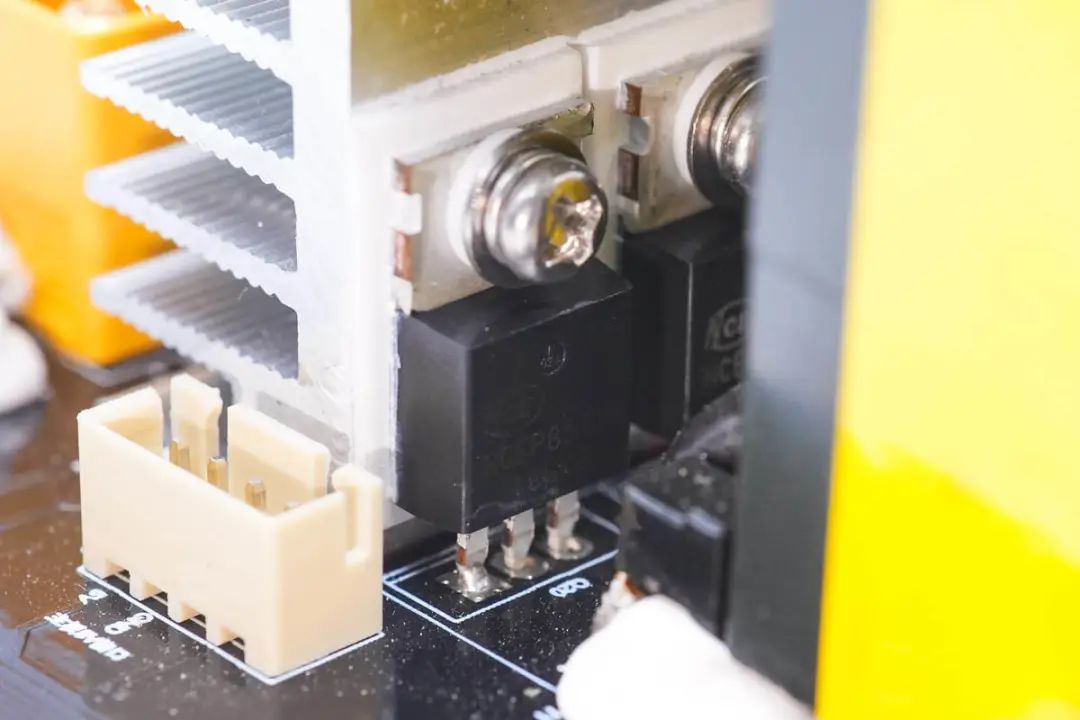

逆变升压功率管来自新洁能，型号为NCEP85T25，是一颗耐压85V，导阻2.2mΩ的NMOS，采用TO220封装，四颗组成全桥用于逆变升压和同步整流。

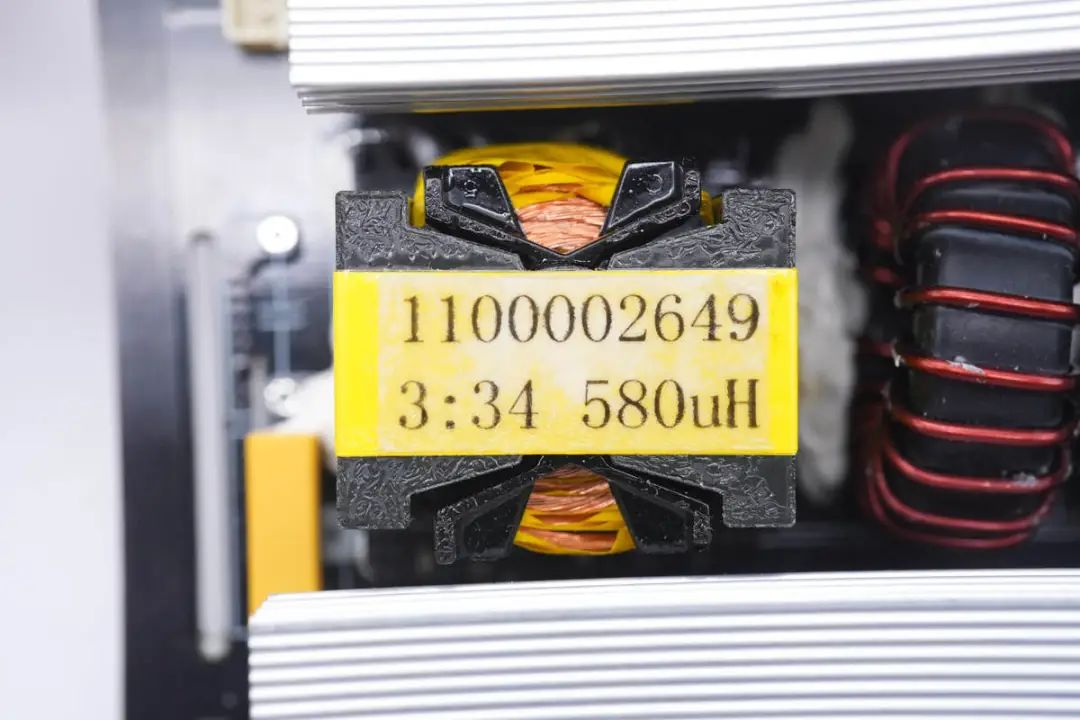

变压器采用利兹线绕制，标签标注变比和电感量。

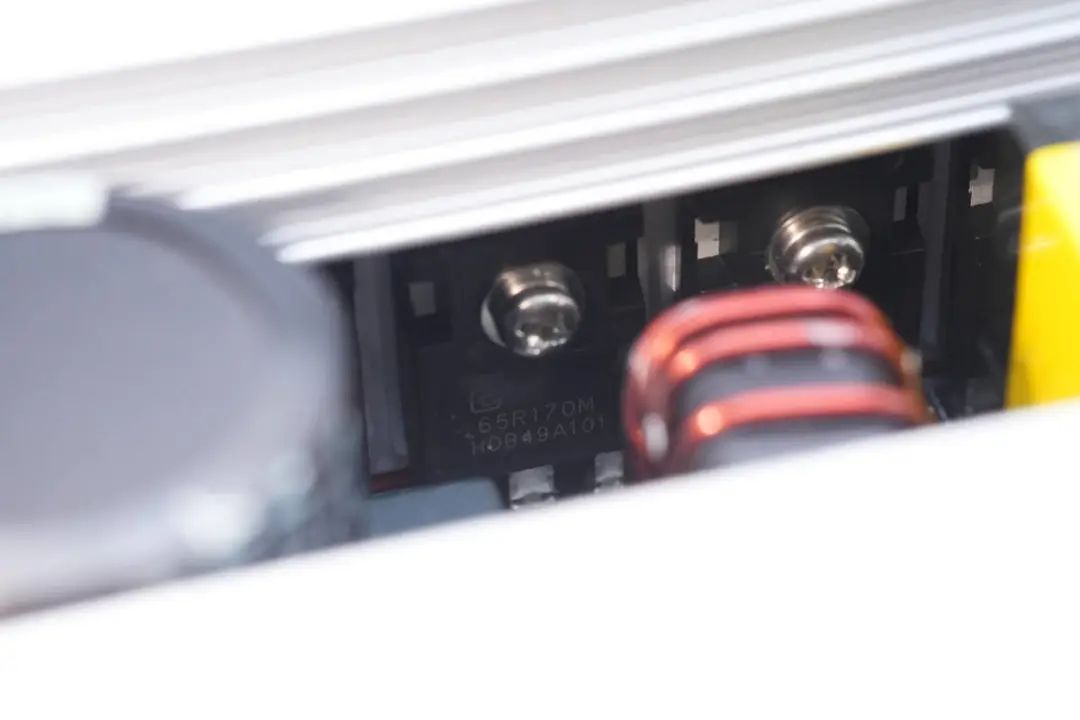

输出侧散热片固定的MOS管丝印65R170M，采用TO247封装。

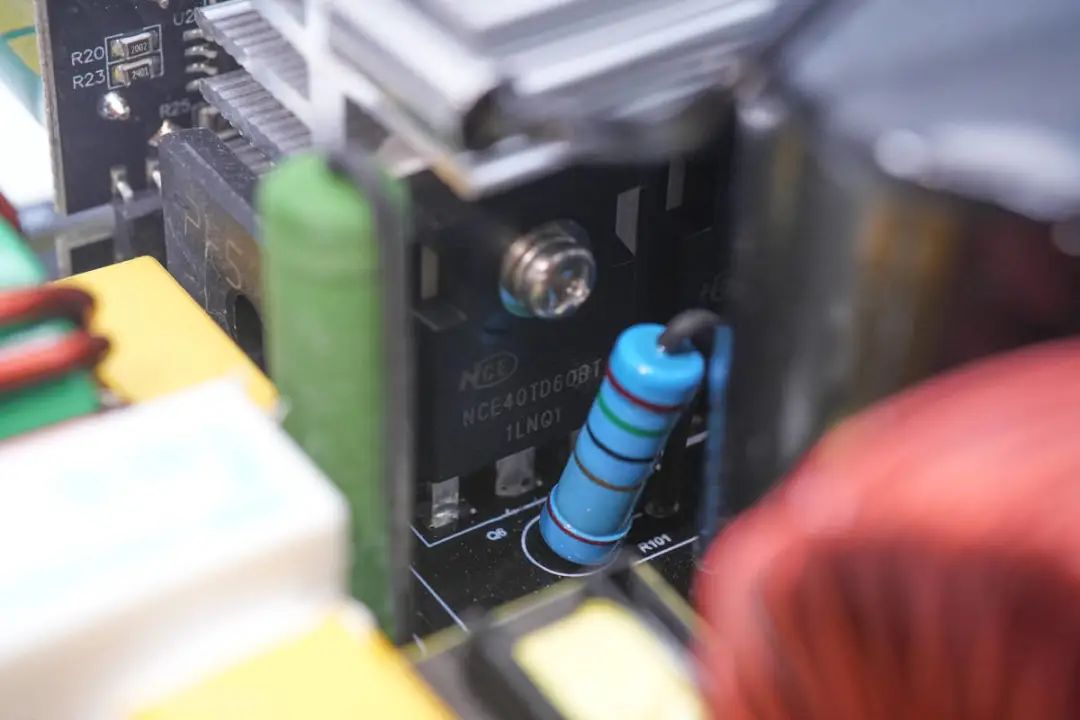

散热片另外一侧固定新洁能IGBT，型号为NCE40TD60BT，耐压600V，额定电流40A，采用TO247封装。

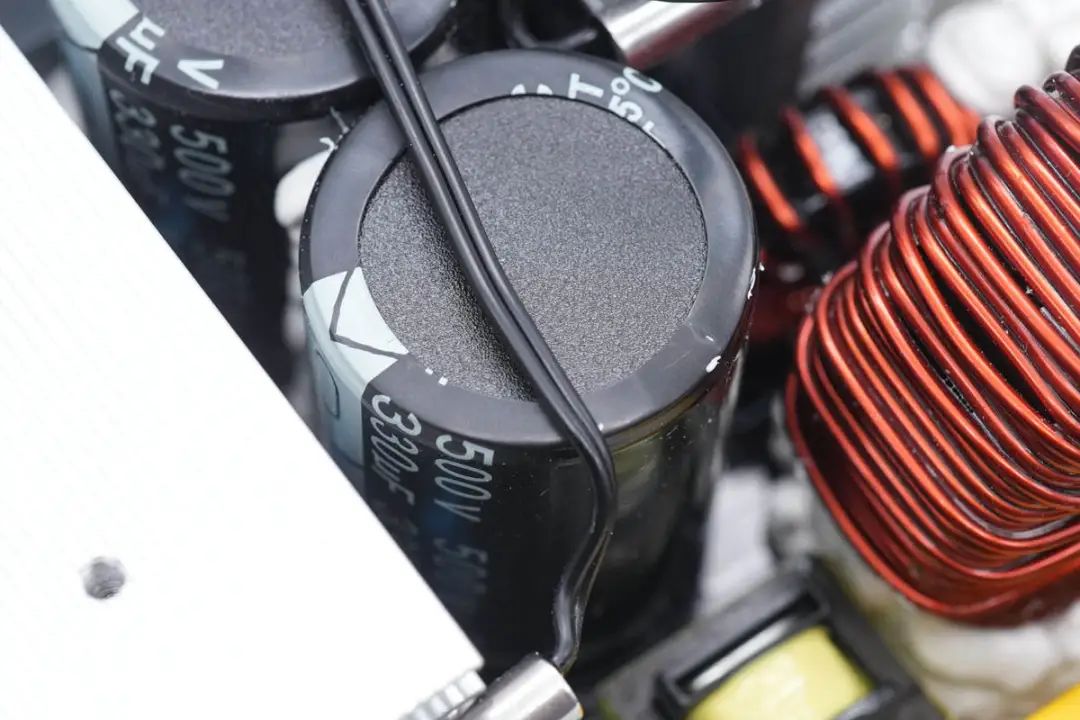

两颗高压滤波电解电容规格为500V 330μF，两颗并联。

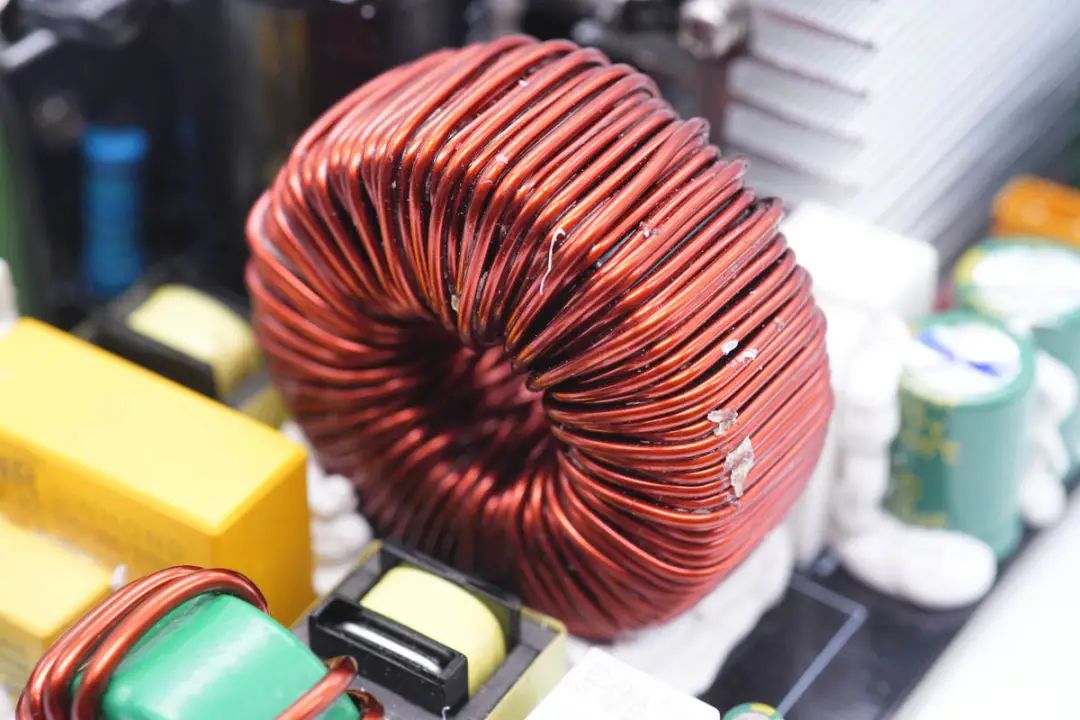

用于输出滤波的磁环电感。

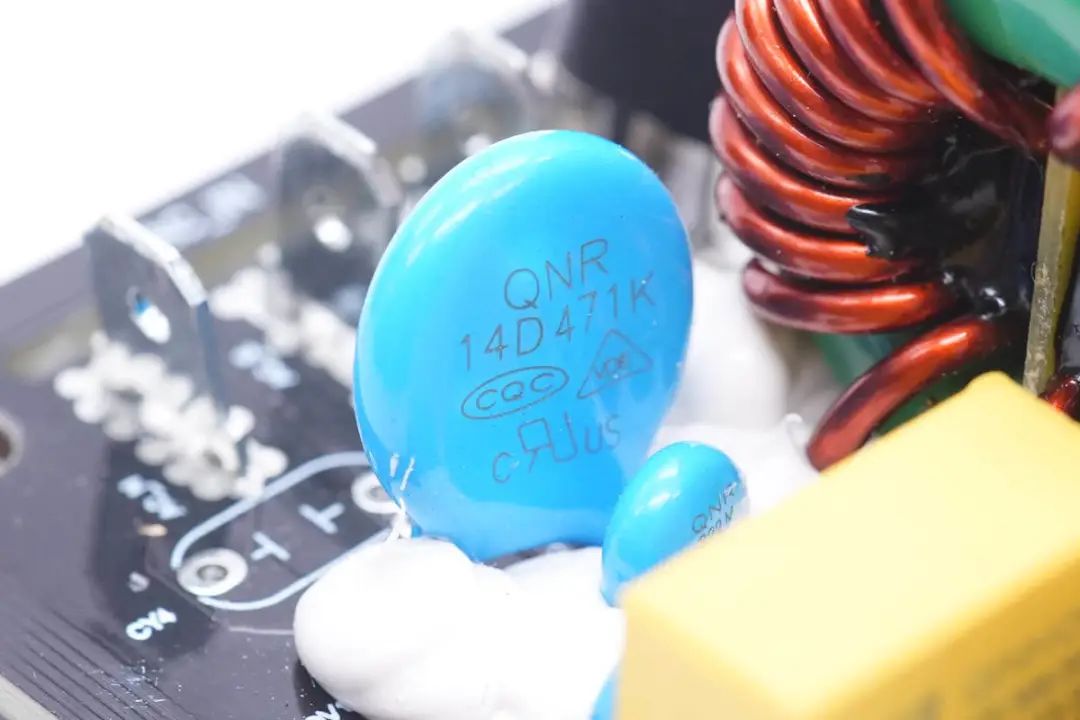

压敏电阻来自QNR东莞勤宏科技，丝印14D471，用于输入过压保护。

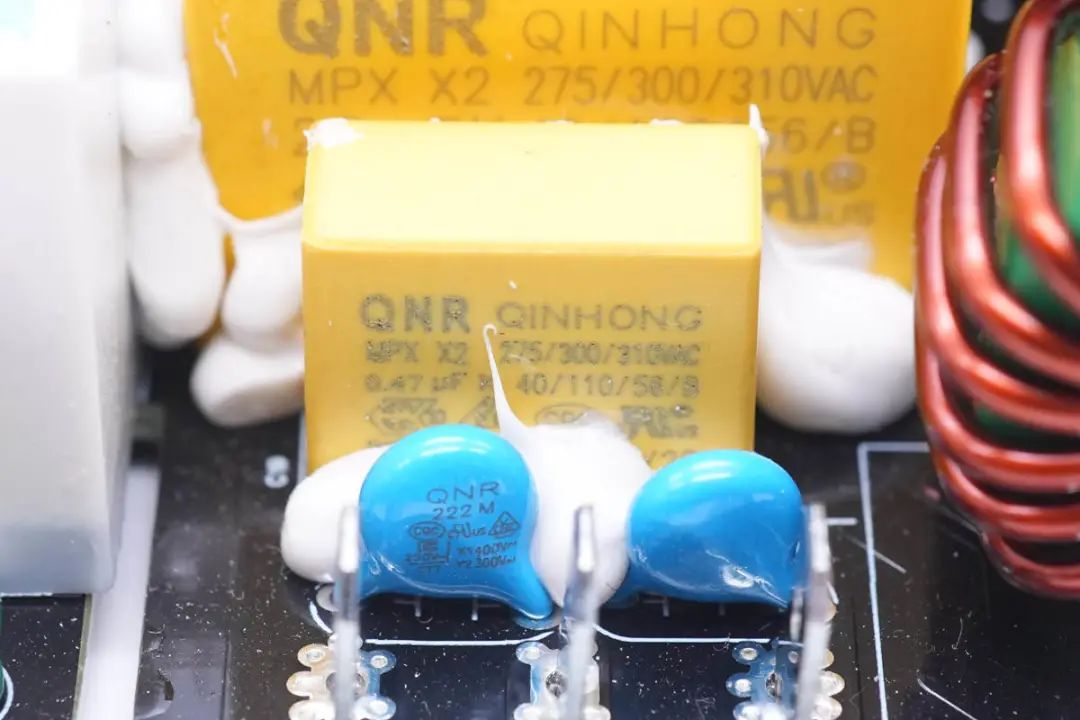

黄色安规X2电容和蓝色安规Y电容也都来自东莞勤宏科技。

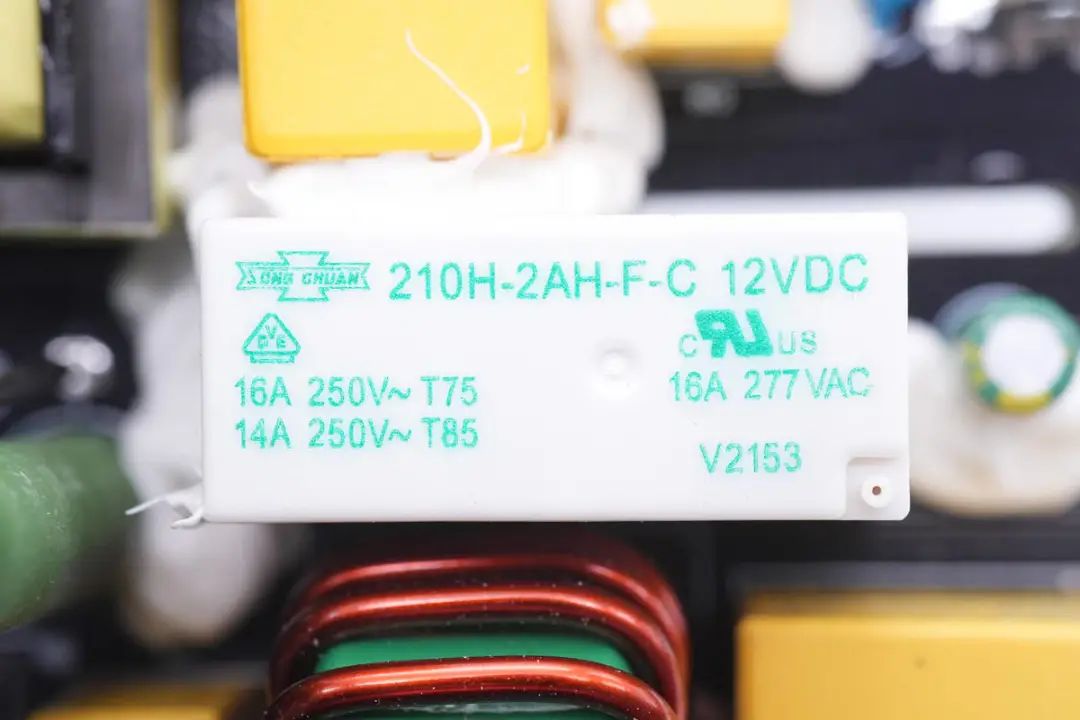

继电器来自松川，210H系列高功率型号，双常开触点，触点容量16A，线圈电压12V。用于逆变模式和充电模式切换。

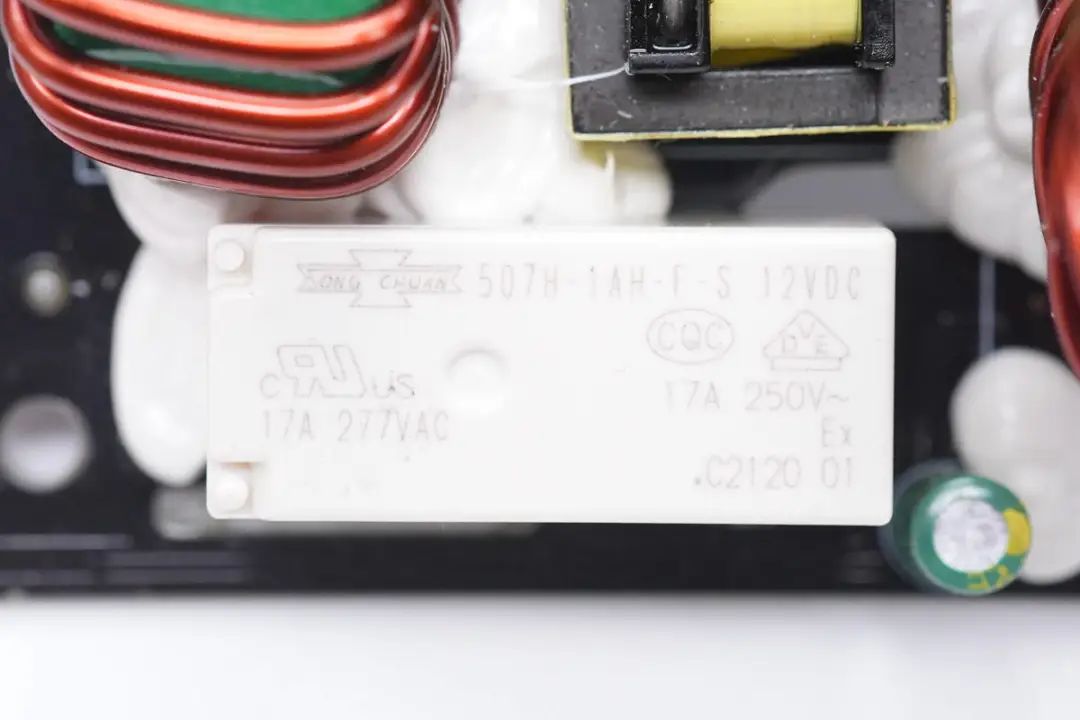

另一颗松川继电器为507H系列高功率型号，单相常开触点，触点容量17A，线圈电压12V。

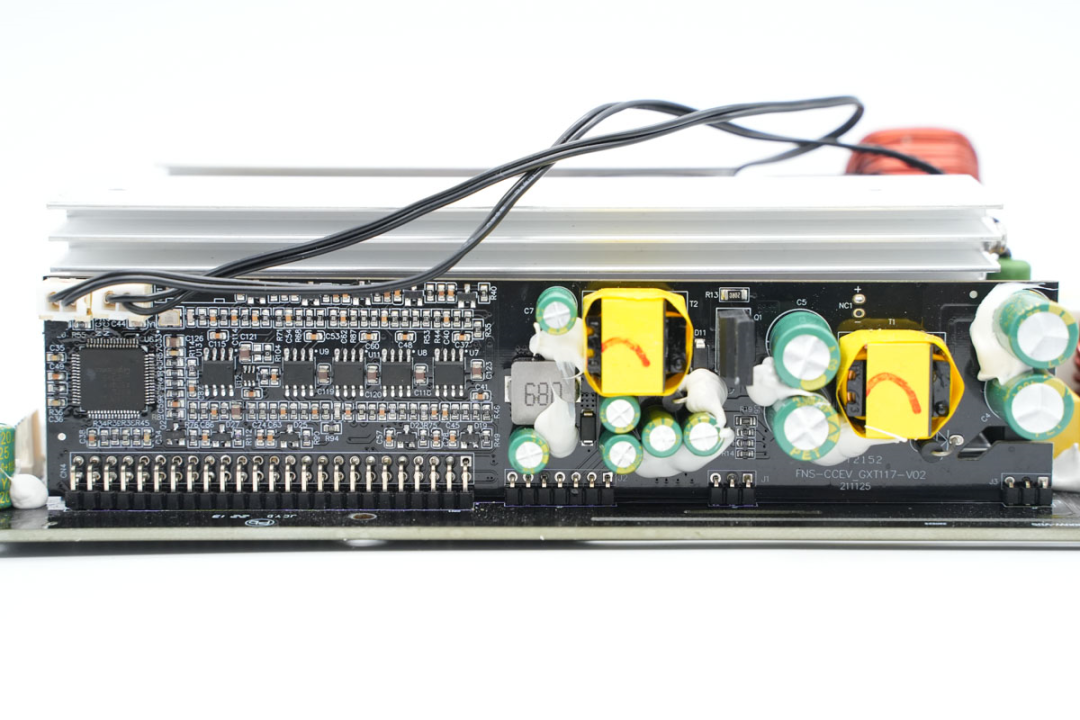

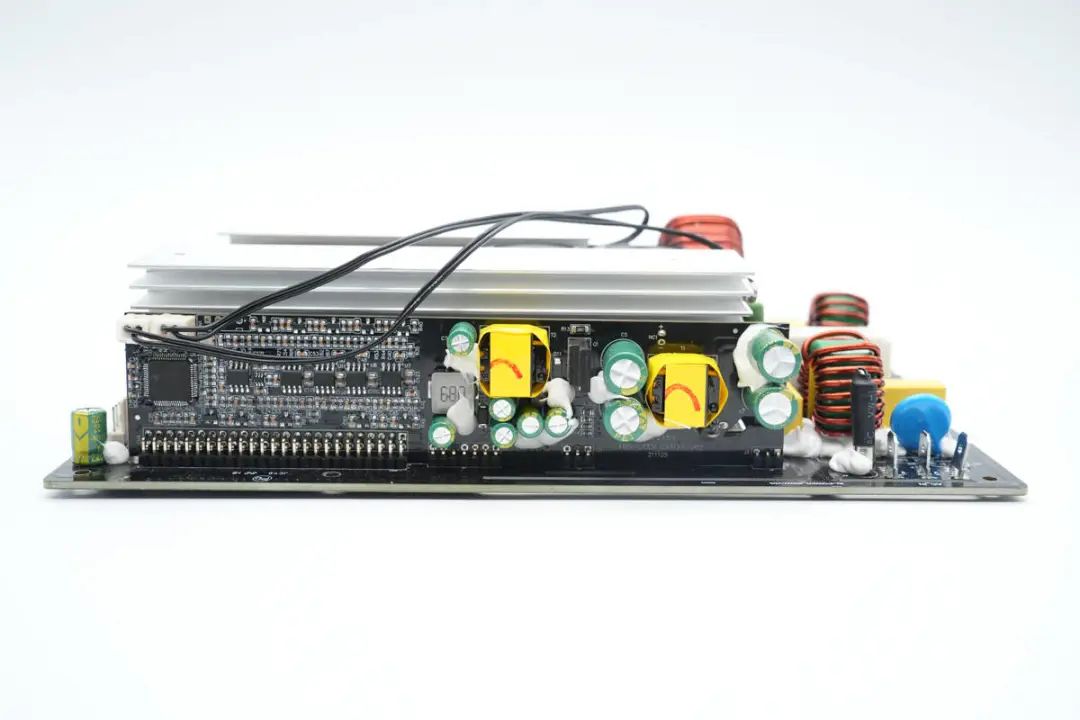

逆变器主板侧面焊接的小板特写，左侧为控制电路，右侧为开关电源，用于为控制电路供电。

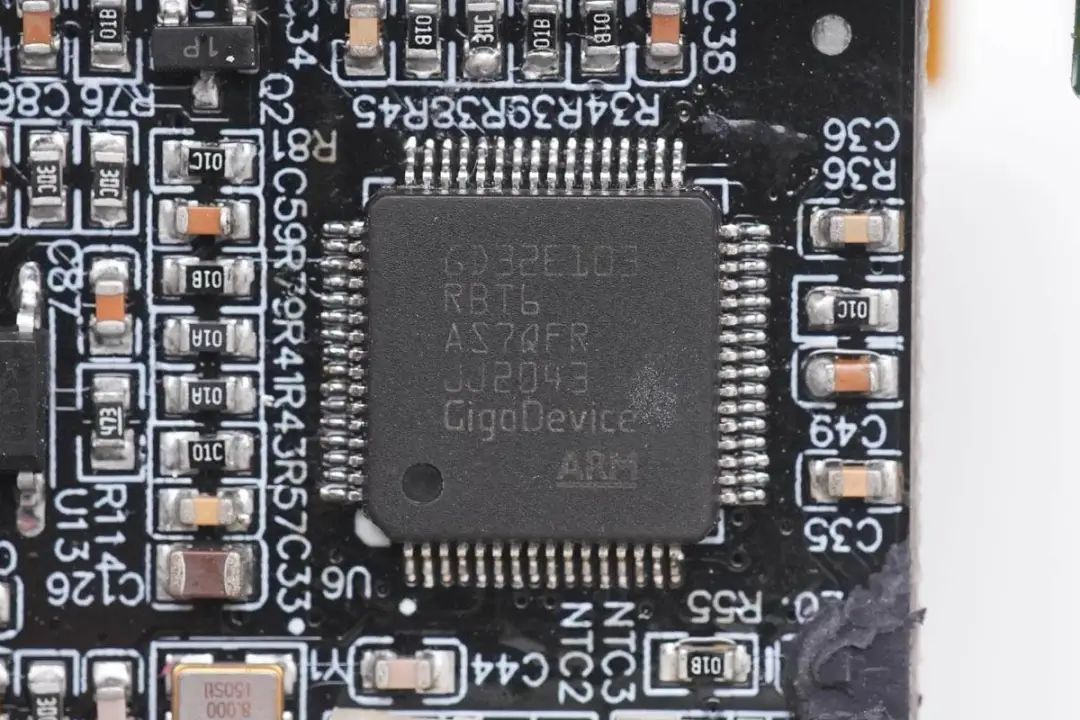

逆变器主控芯片焊接在垂直小板上，主控芯片来自兆易创新，型号为GD32E103RBT6，是一颗主频达120MHz的MCU，内置Cortex-M4内核，具备128KB FLASH和32KB SRAM，支持PWM信号输出。负责驱动信号输出和保护功能检测。

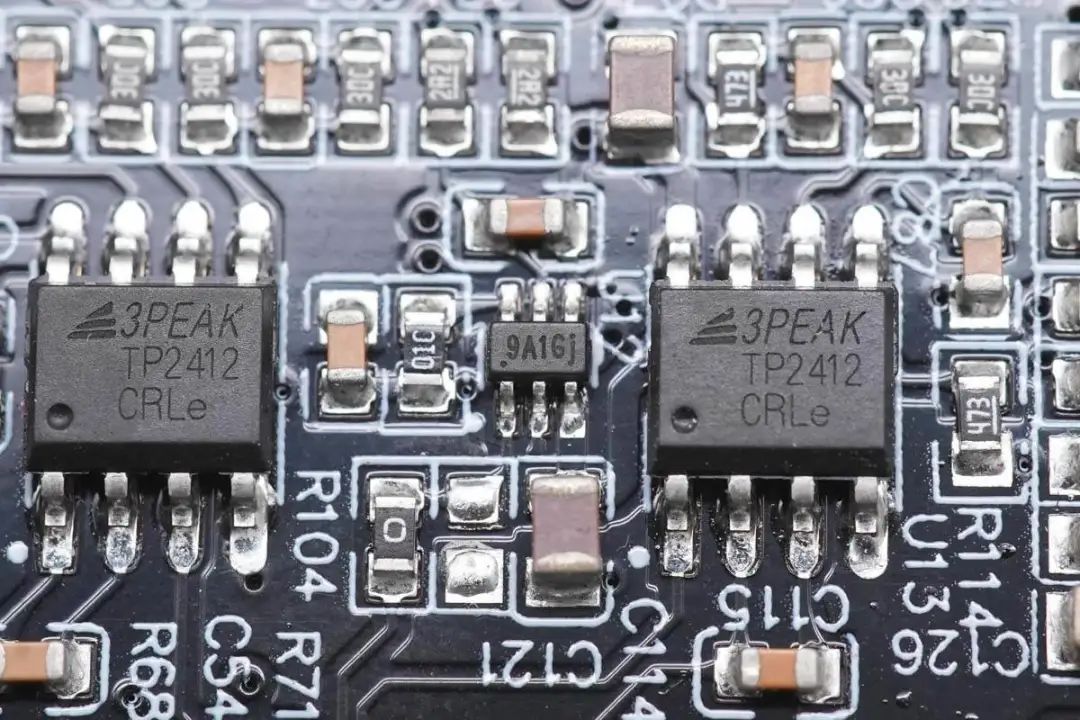

思瑞浦 TP2412 低噪声运放，支持轨对轨输出，用于信号采集放大功能。

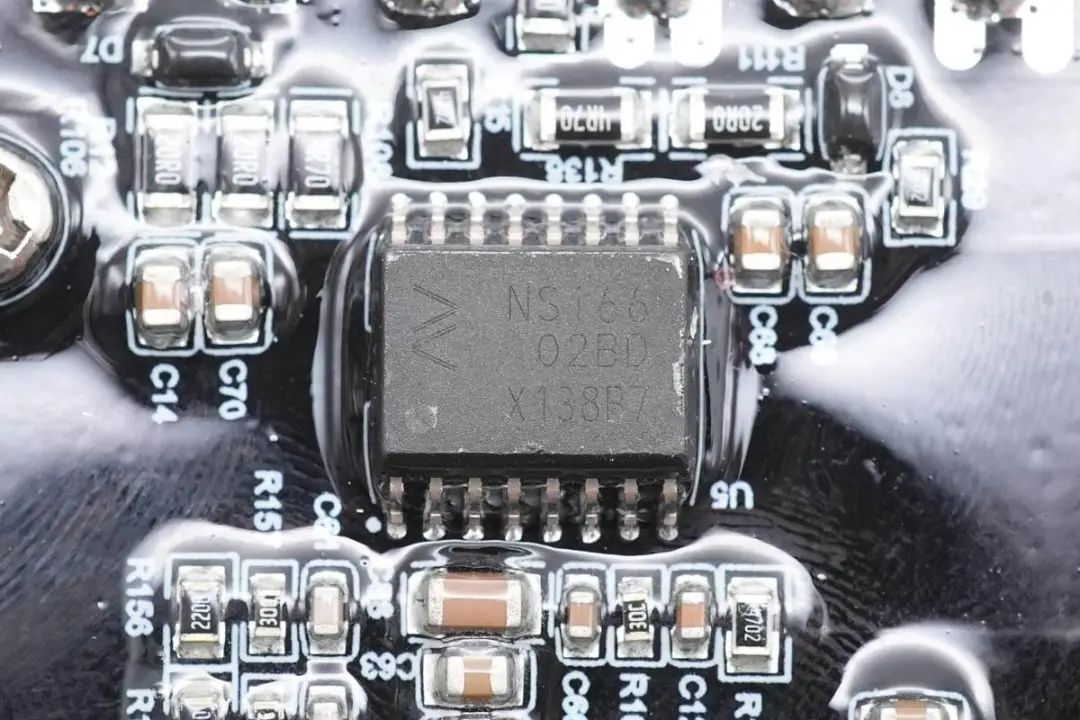

逆变模块背面焊接NSi6602驱动器，来自纳芯微，是一颗高可靠的隔离式双通道驱动器，支持半桥应用，可直接驱动MOS管，无需外置驱动器。使用六颗分别用于逆变开关管，调制以及PFC等驱动。

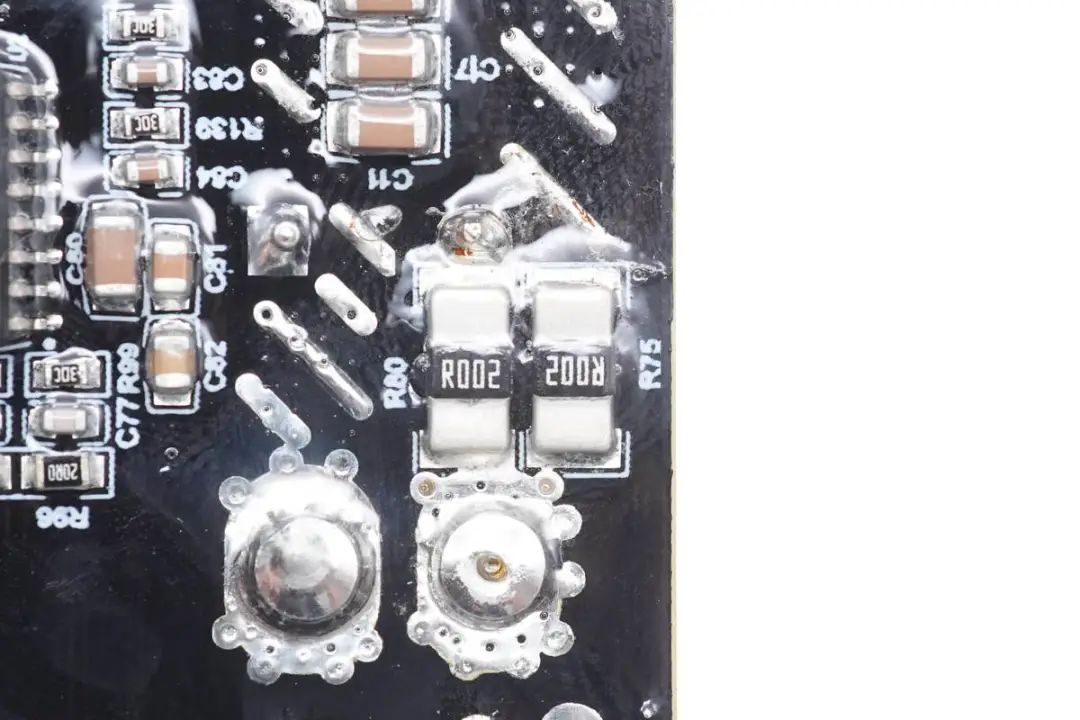

逆变器输入端两颗2mΩ取样电阻并联用于输入端电流取样。

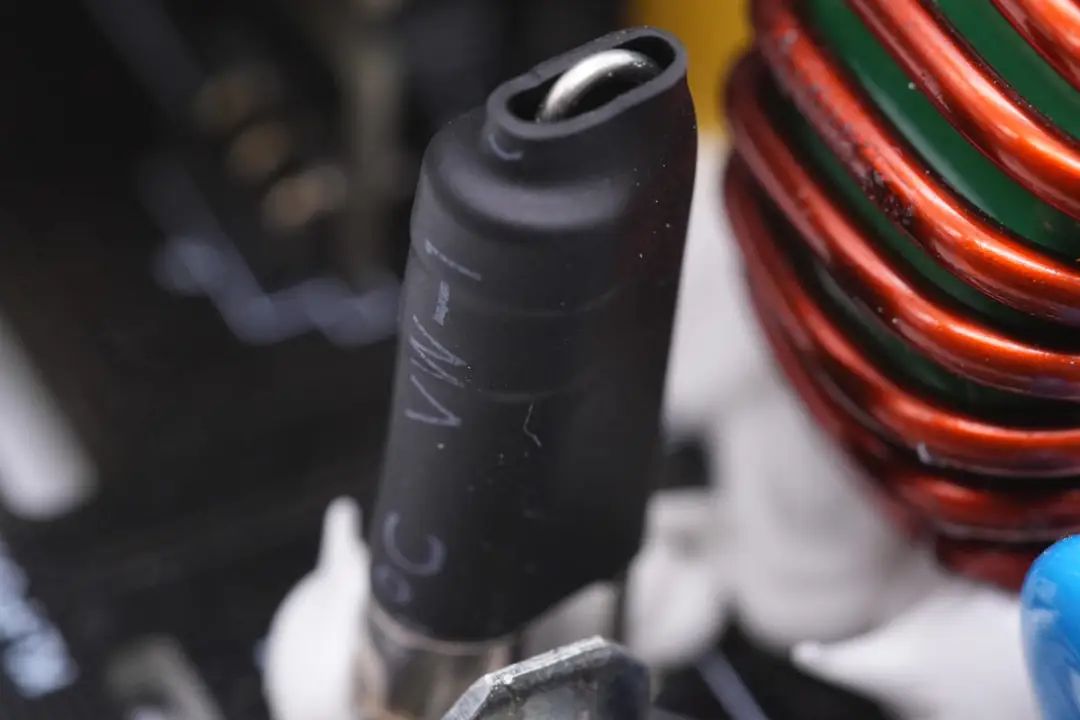

保险丝外套热缩管绝缘。

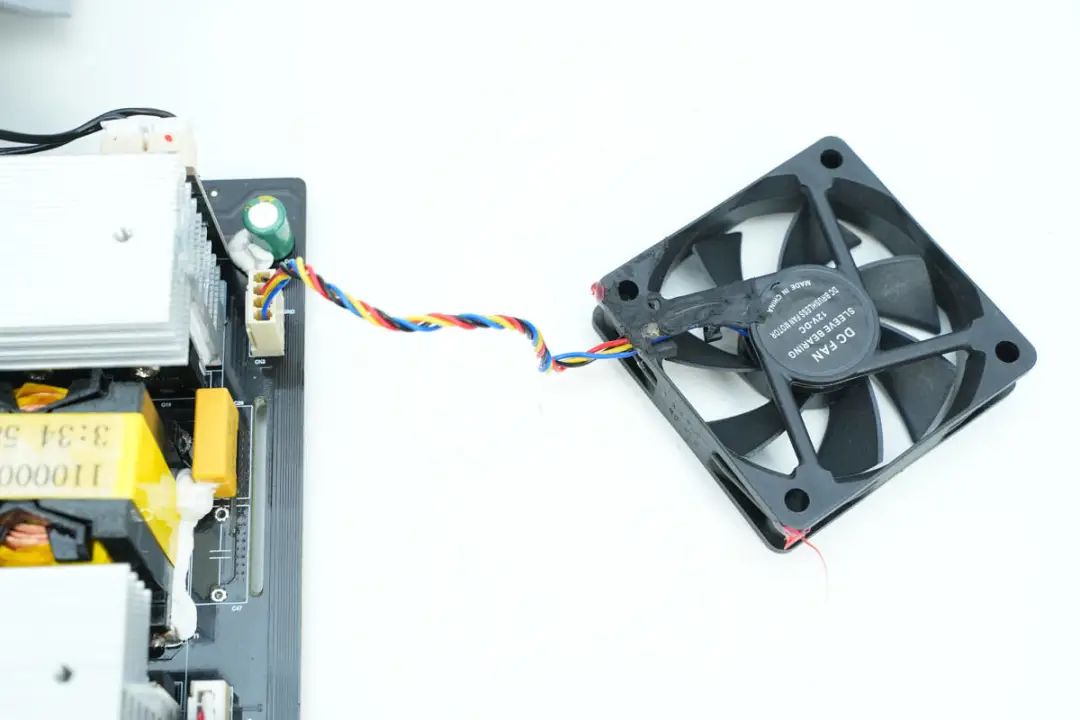

逆变器散热风扇，为四线调速风扇，用于吹出逆变模块工作产生的热量。

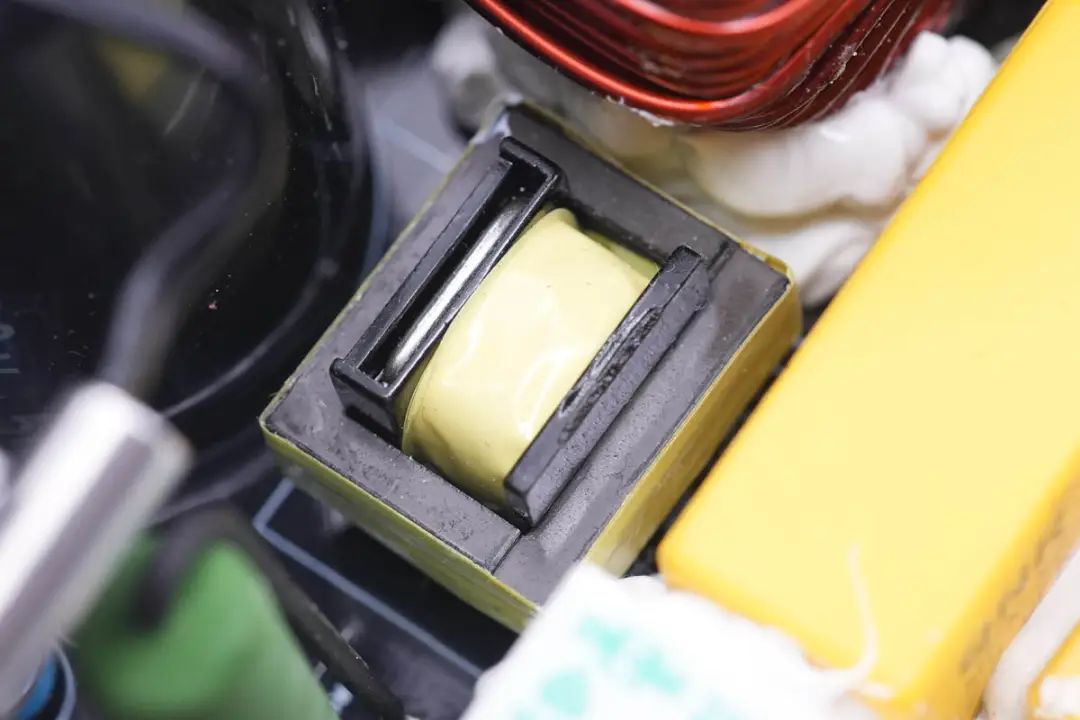

电流互感器用于检测输出电流。

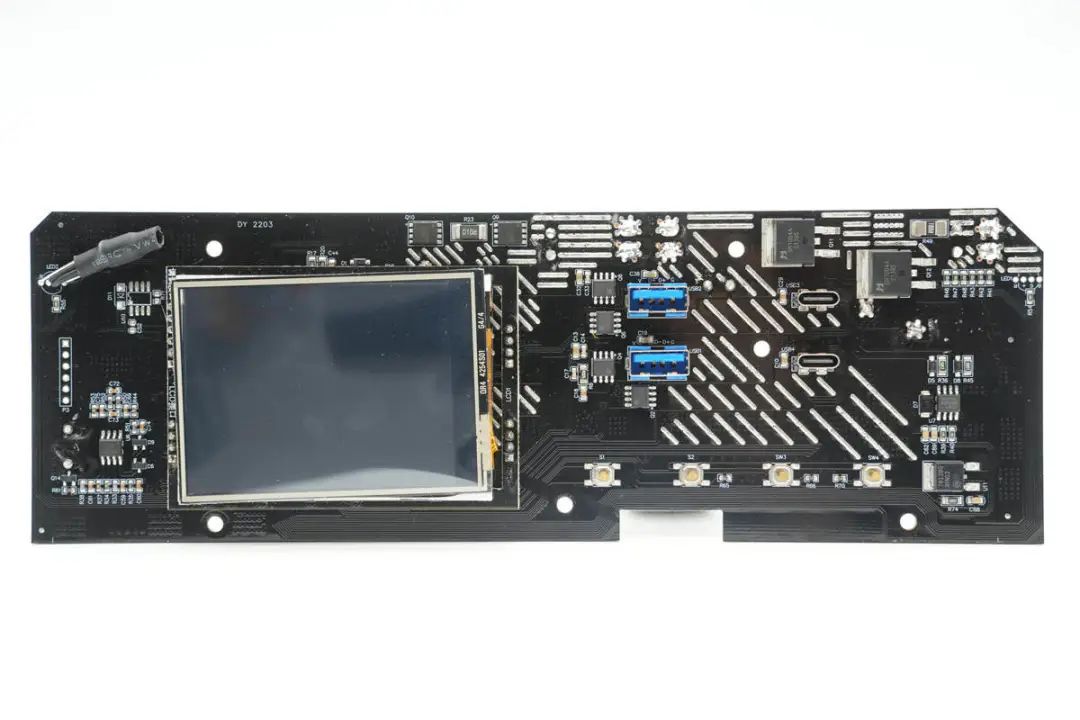

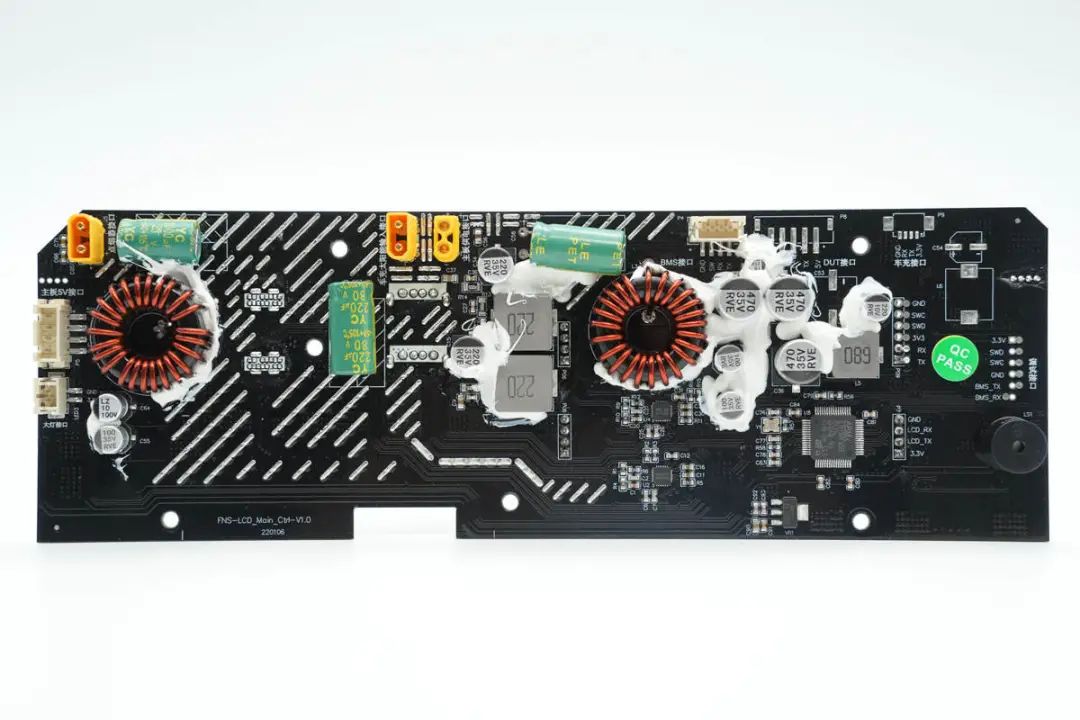

控制模块正面焊接一块触摸屏，两个USB-C口和两个USB-A口，在接口下面是四个功能按键。
控制模块背面焊接电源插座，控制线插座，降压电感，滤波电容以及主控芯片等元器件。

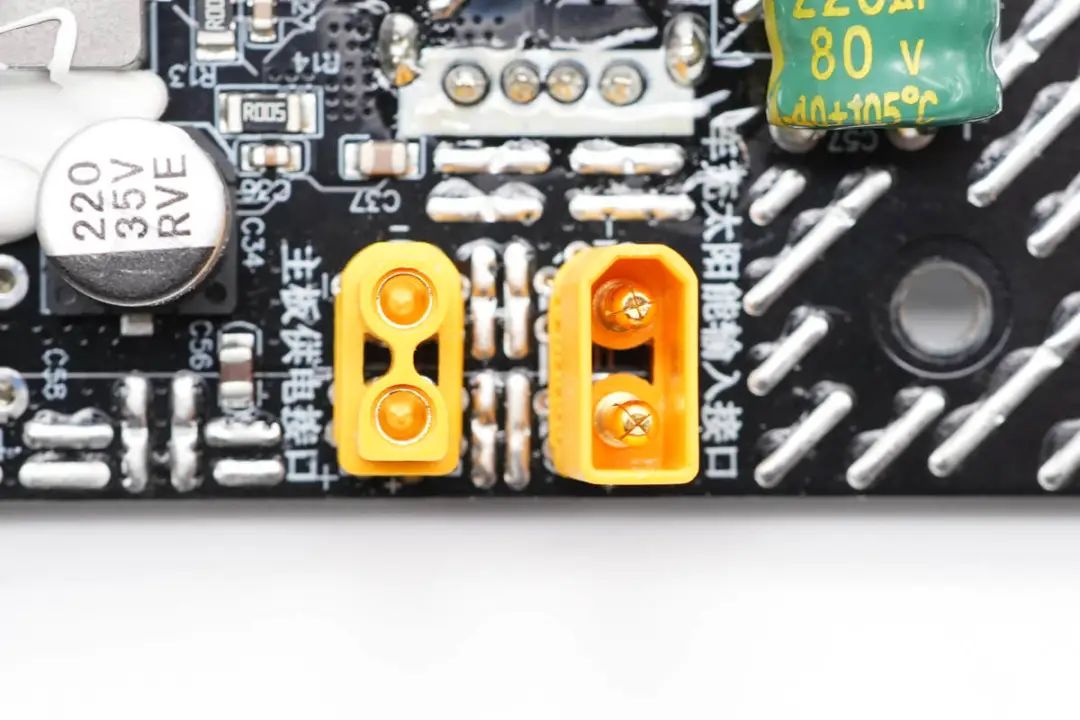

两个XT30接口分别为逆变模块为主板供电的插座以及太阳能充电输入插头，使用连接线连接。

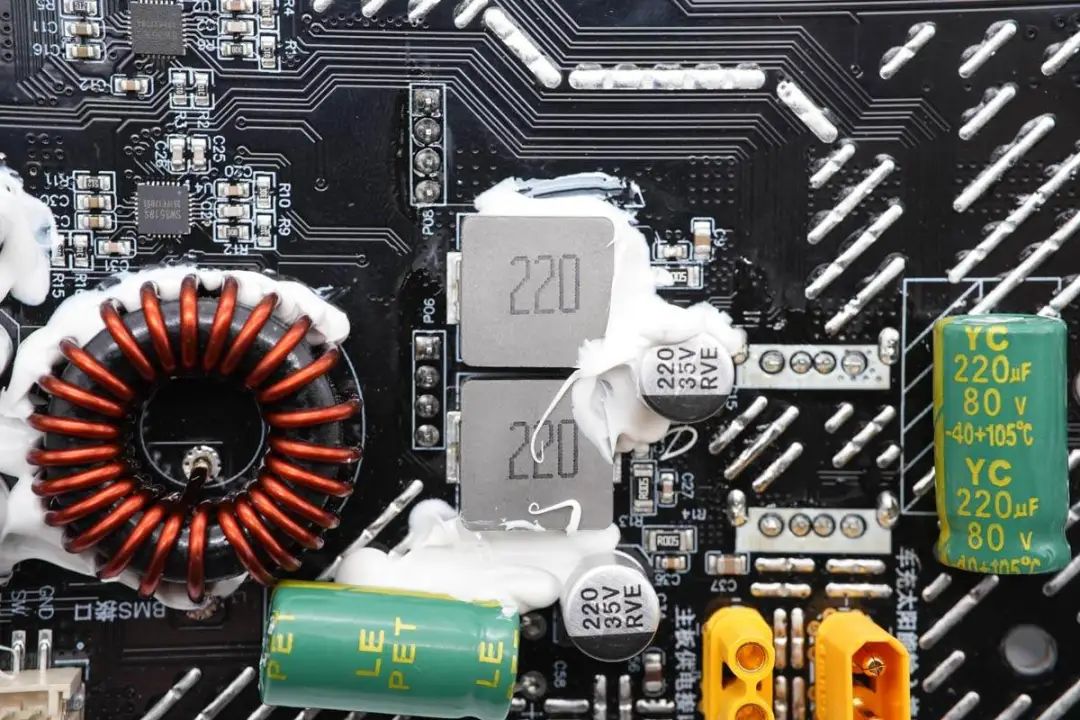

两颗22μH降压电感特写，采用胶水加固。

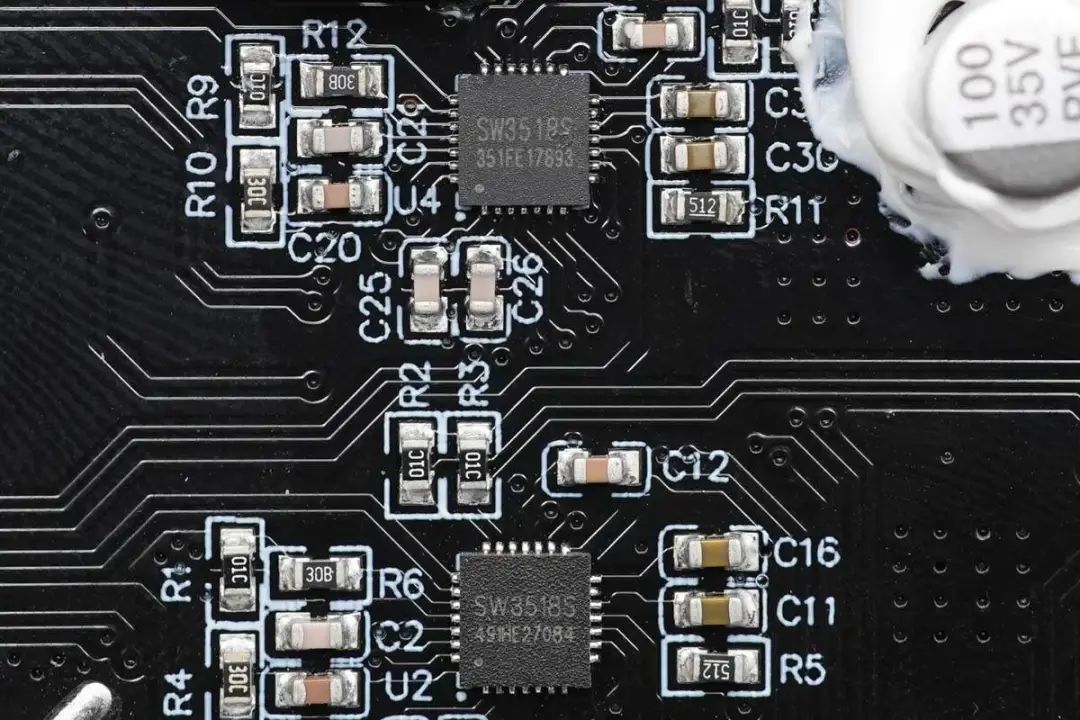

1A1C接口二次降压电路主控芯片采用智融SW3518S，这是一款高集成度的多快充协议双口充电芯片，并已经通过了VOOC认证。芯片支持A+C口任意快充输出，支持双口独立限流，集成了5A高效率同步降压变换器，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、VOOC等多种快充协议，最大输出PD100W。

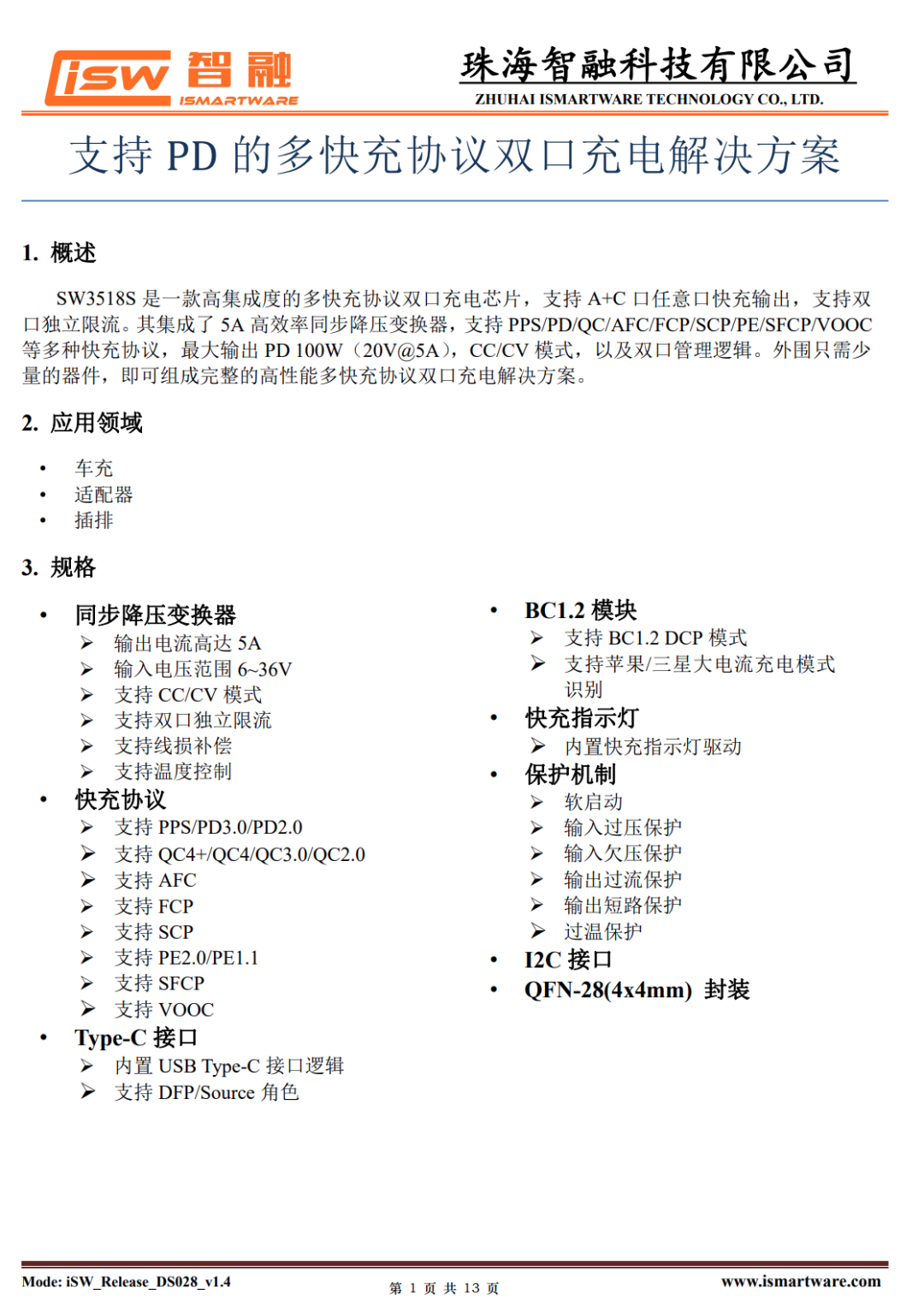

智融SW3518S 详细资料。

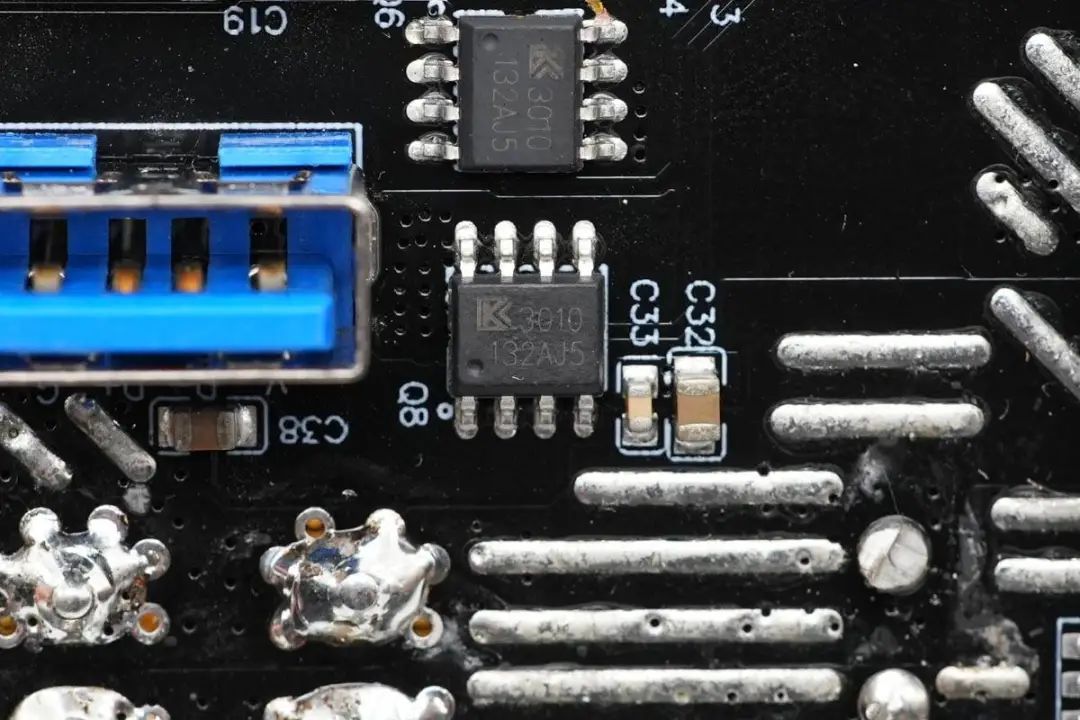

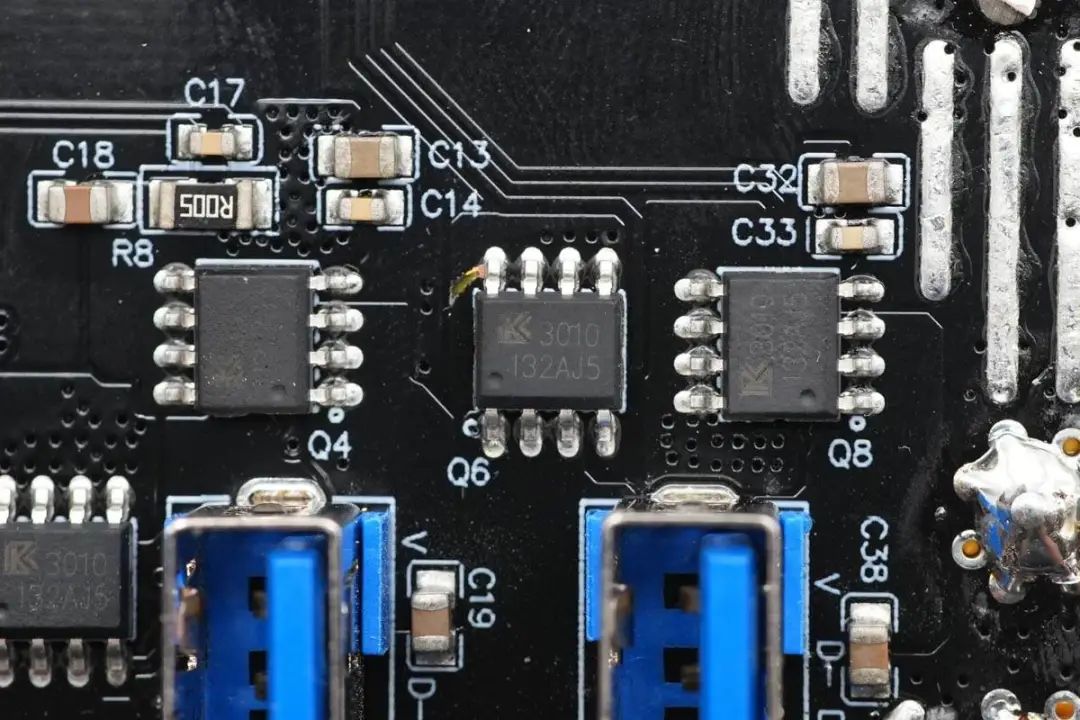

用于控制输出的VBUS开关管，丝印3010。
VBUS开关管特写。

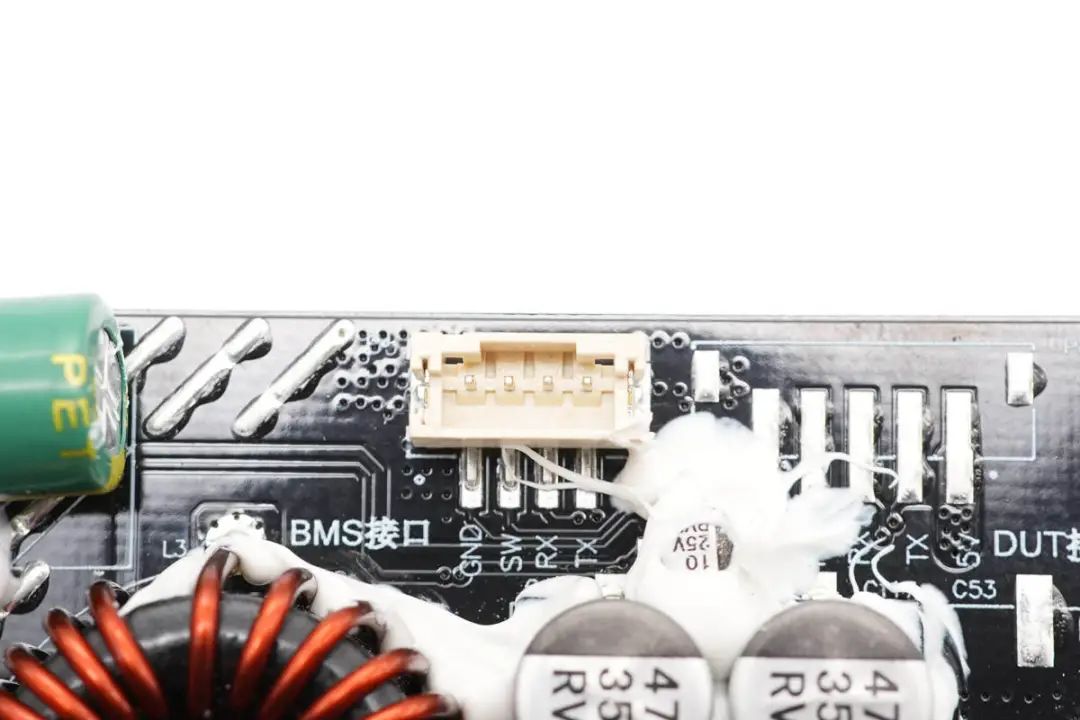

连接电池组通讯线和开关信号的连接器。

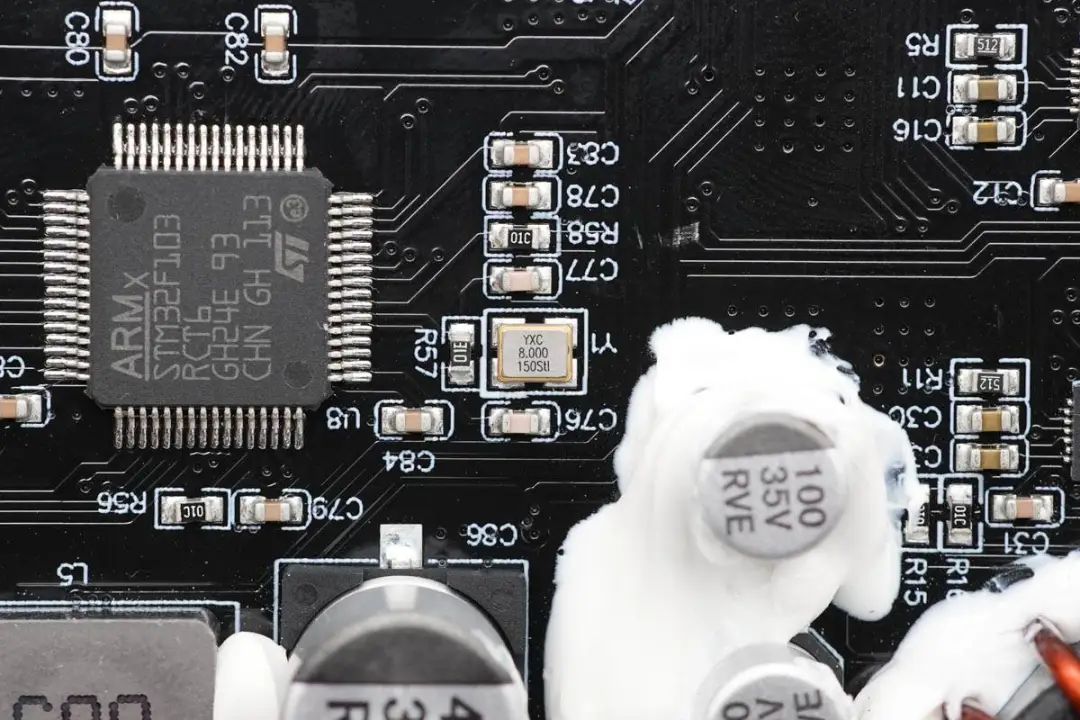

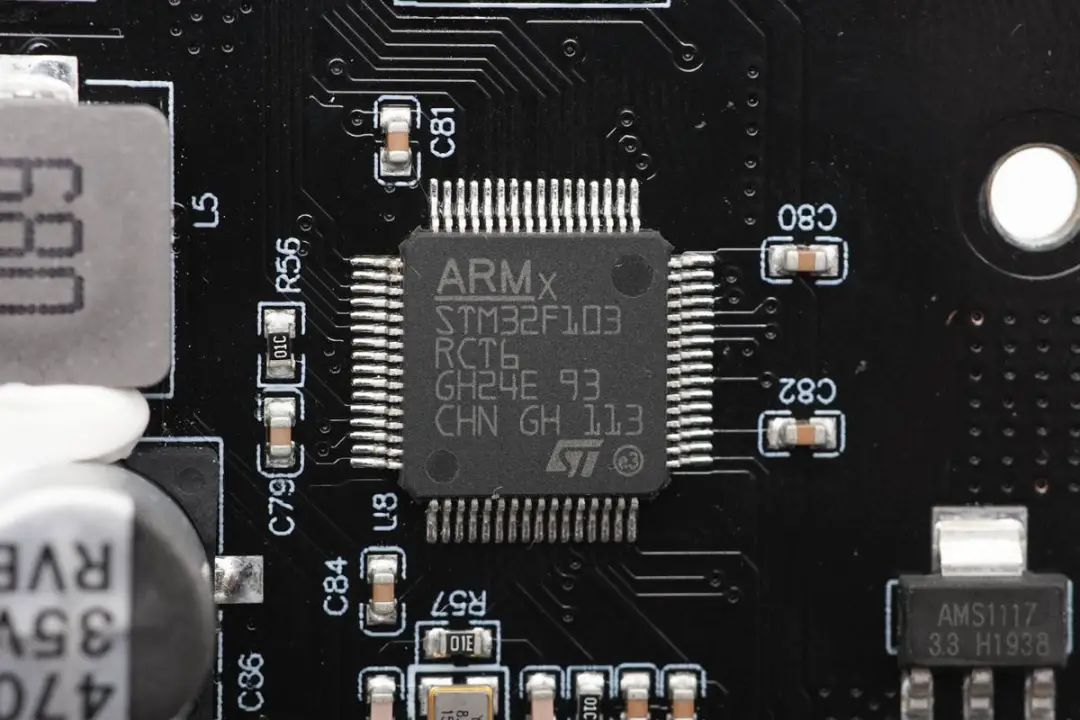

控制模块采用ST意法半导体单片机进行整机控制及屏幕显示驱动，单片机型号为STM32F103RCT6，内部集成了Cortex-M3 32位RISC内核，频率为72MHz，内置256KB FLASH，支持电机控制，具有USB接口和CAN总线接口，具备I2C和SPI等多种接口。

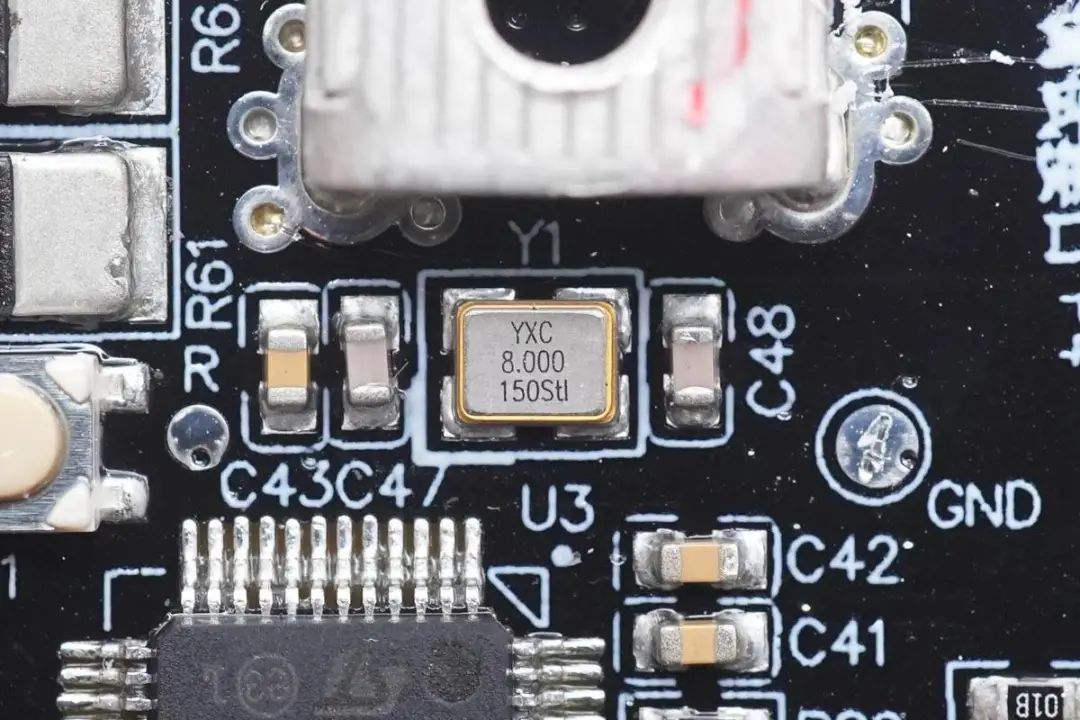

STM32F103RCT6外置的8.000MHz时钟晶振。

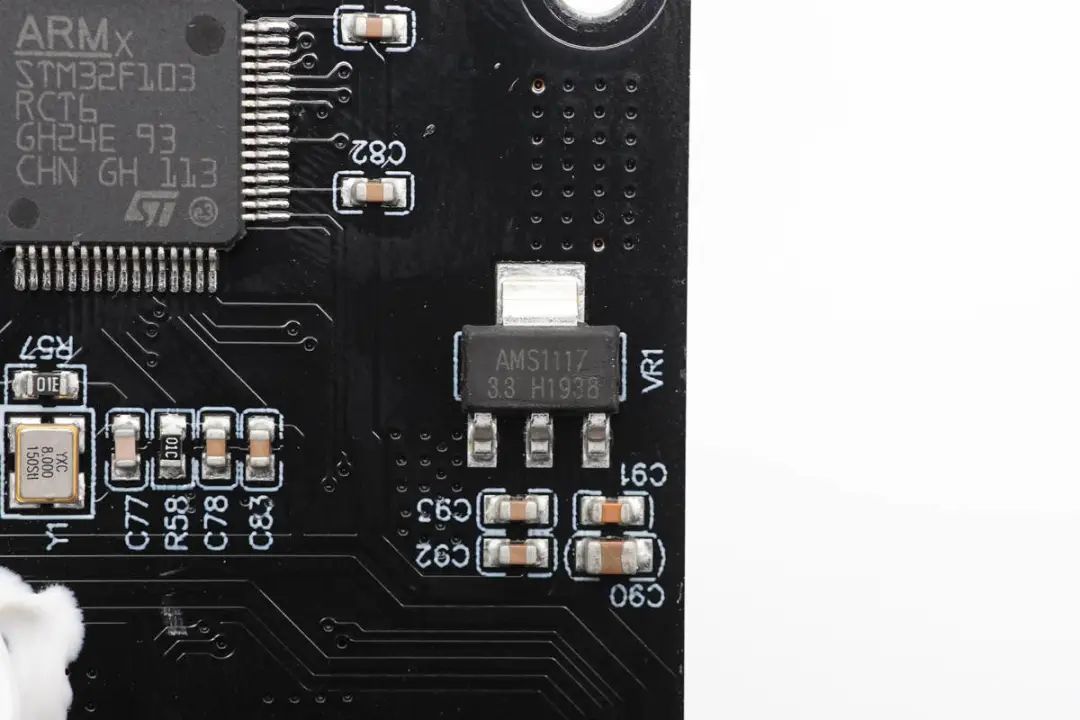

AMS1117 LDO，用于单片机稳压供电。

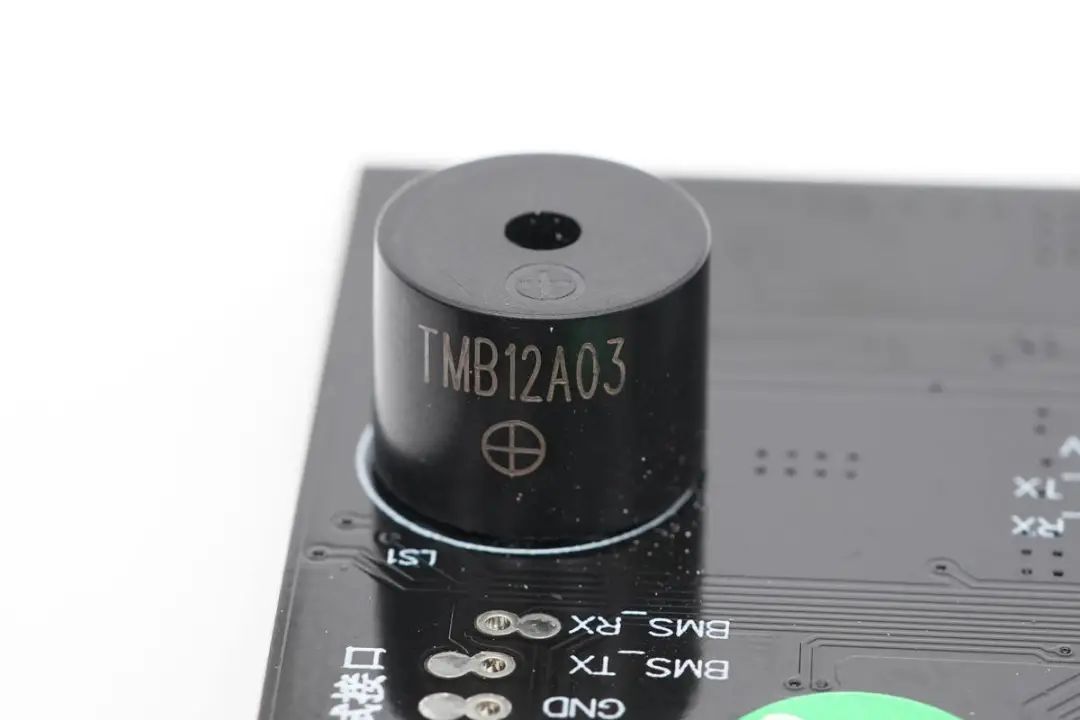

蜂鸣器用于状态提示和异常告警。

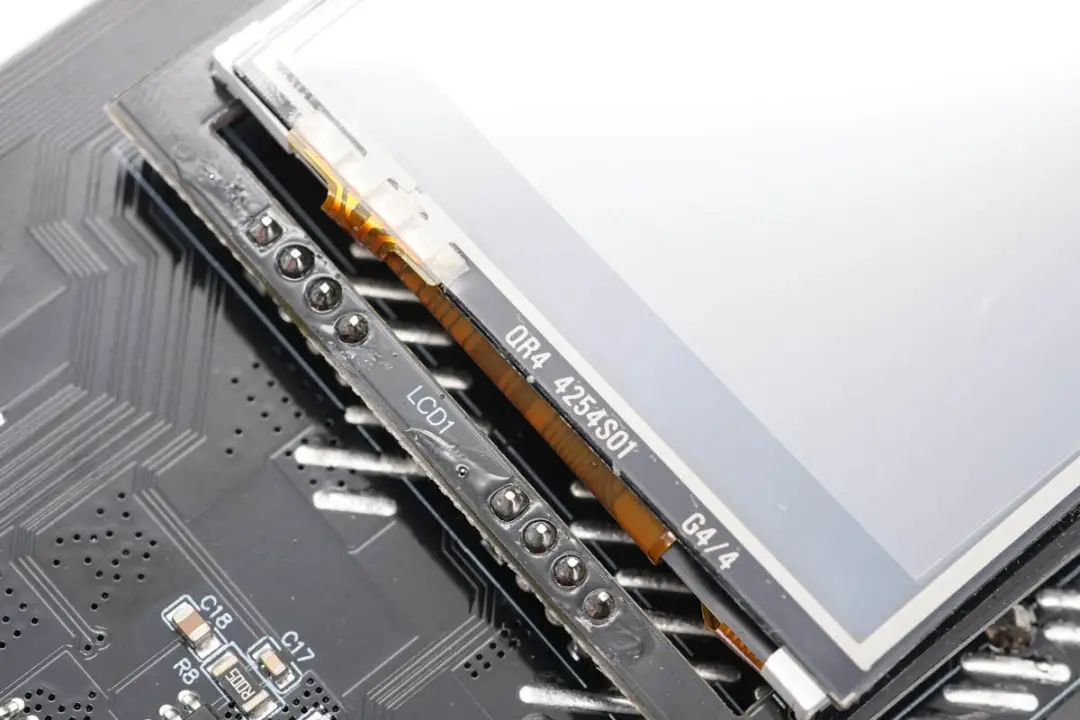

屏幕通过焊接连接固定到控制模块上。

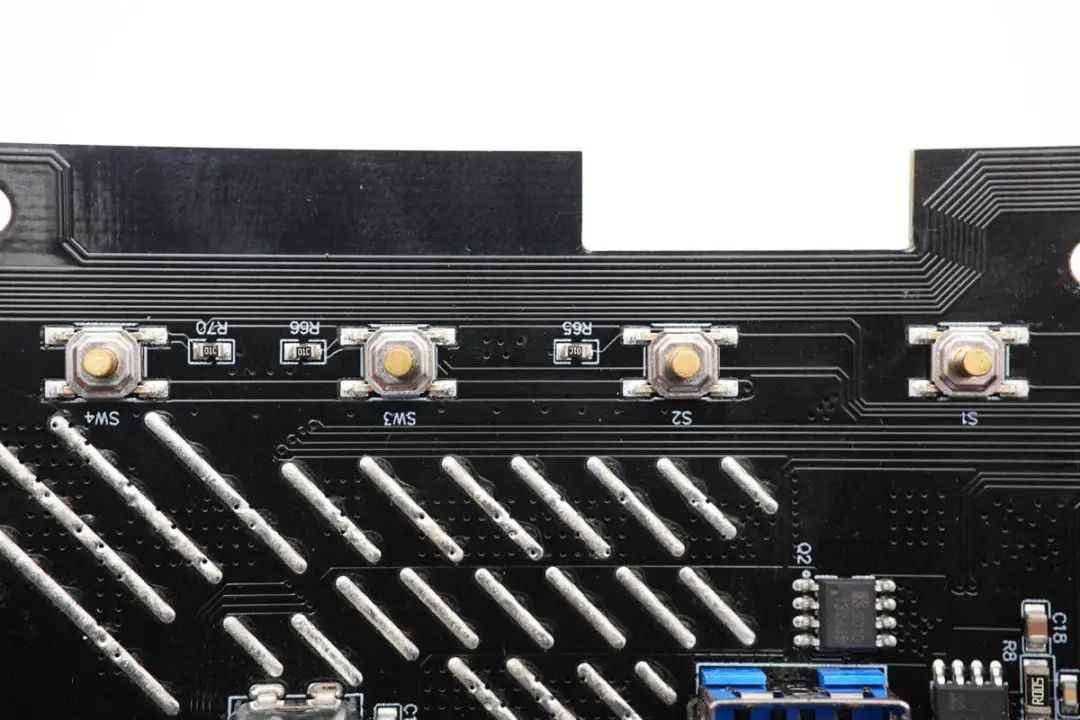

四颗功能按键特写。

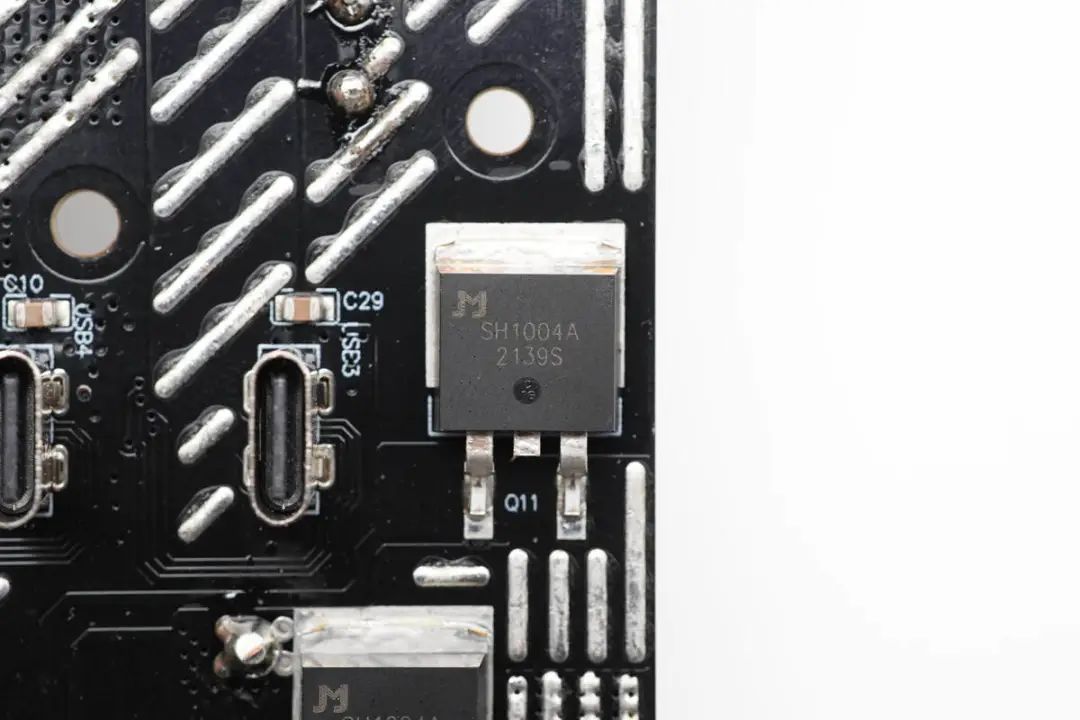

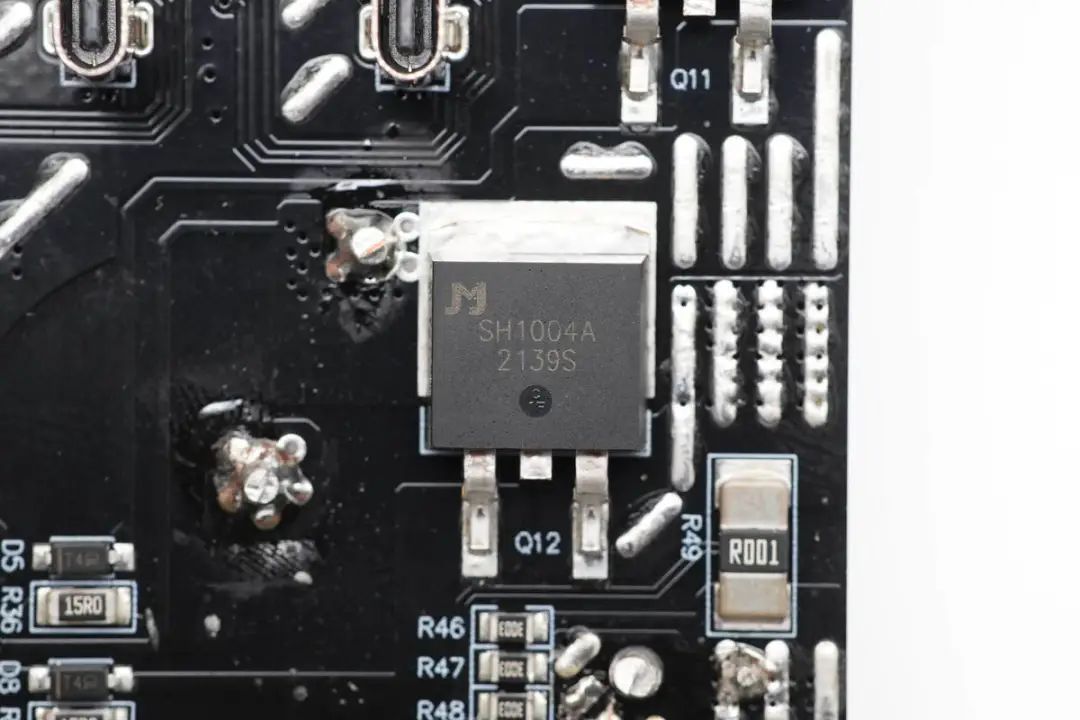

用于点烟器降压输出的降压MOS管来自捷捷微，型号为JMSH1004A，是一颗100V耐压的NMOS，导阻为3mΩ，采用TO263封装。
另外一颗型号相同，两颗组成半桥，同步降压。

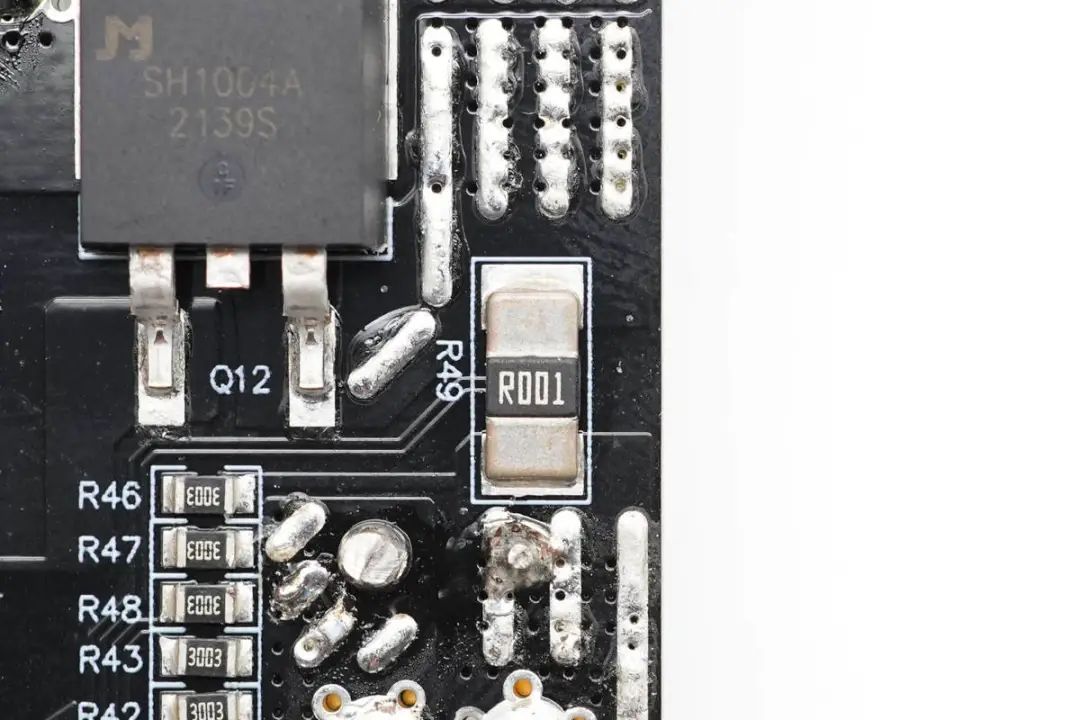

用于检测输出电流的1mΩ电流取样电阻。

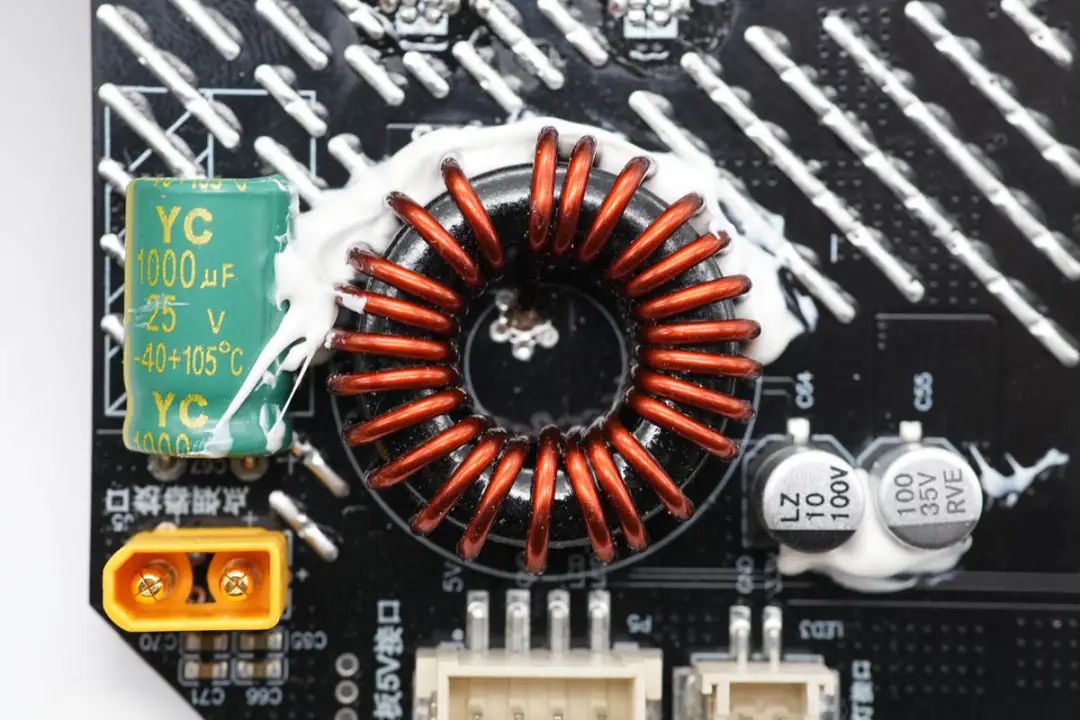

用于点烟器接口12V输出的降压电感。

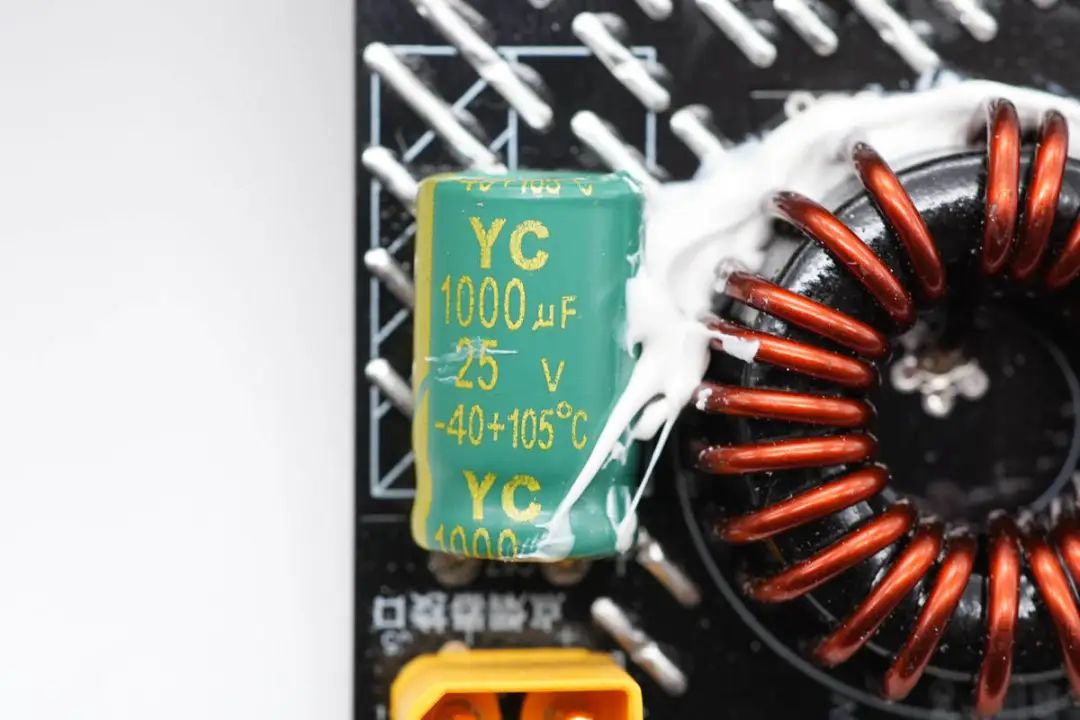

1000μF 25V滤波电容用于输出滤波。

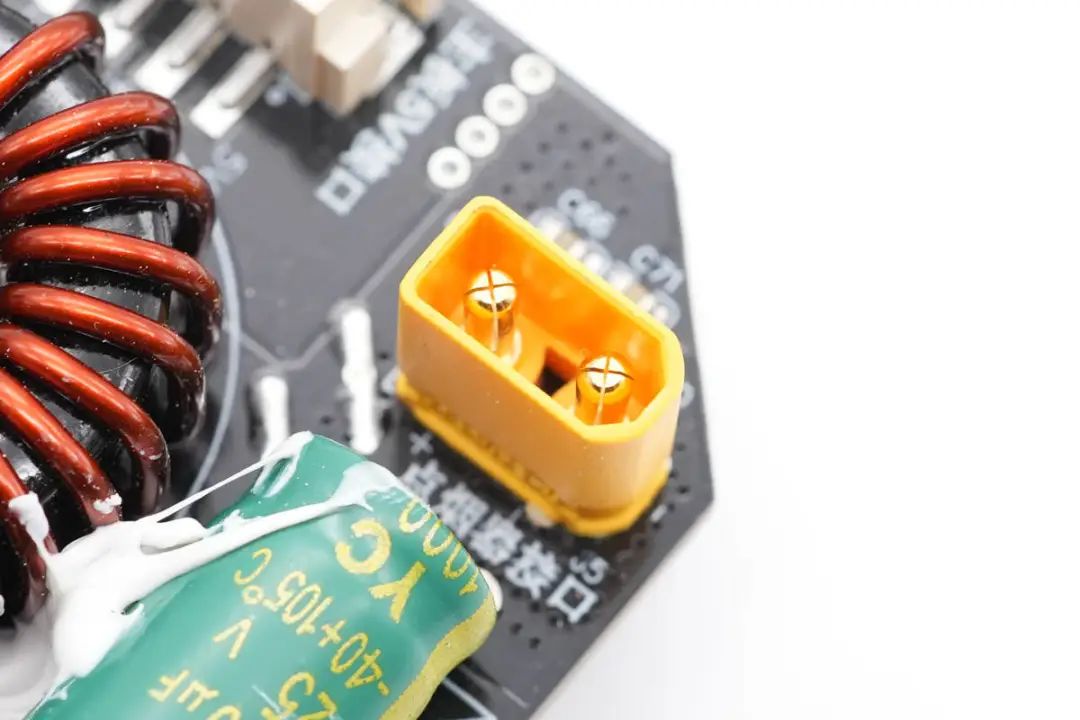

点烟器输出接口XT30插座特写。

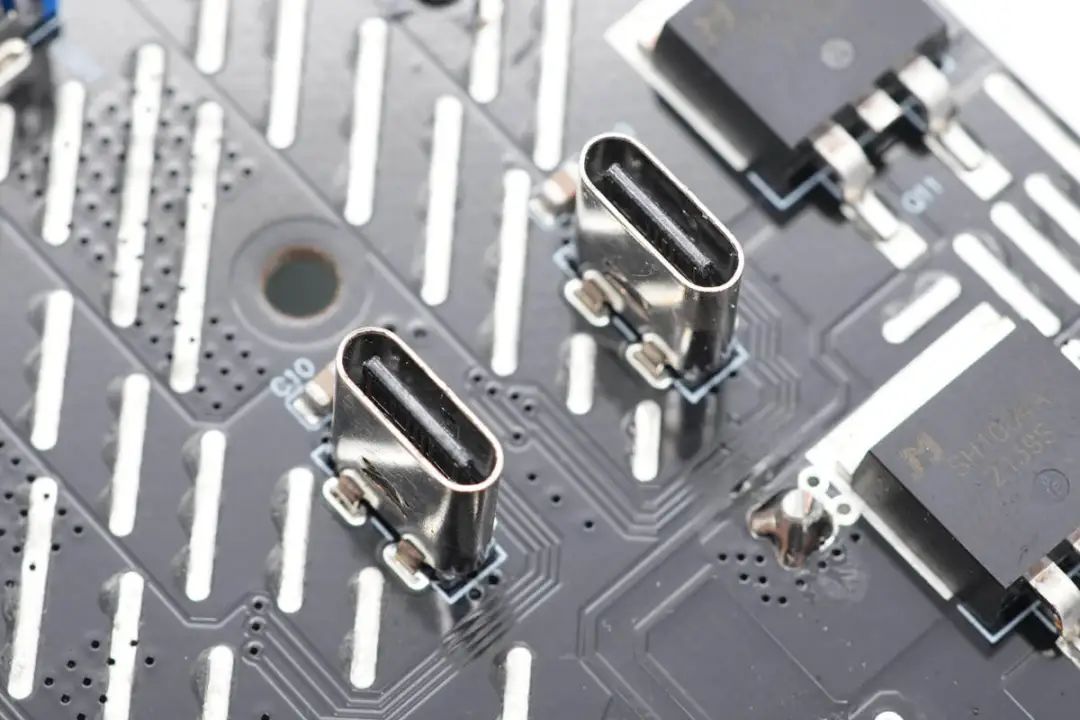

USB-C输出母座采用过孔焊接固定，黑色胶芯不露铜。

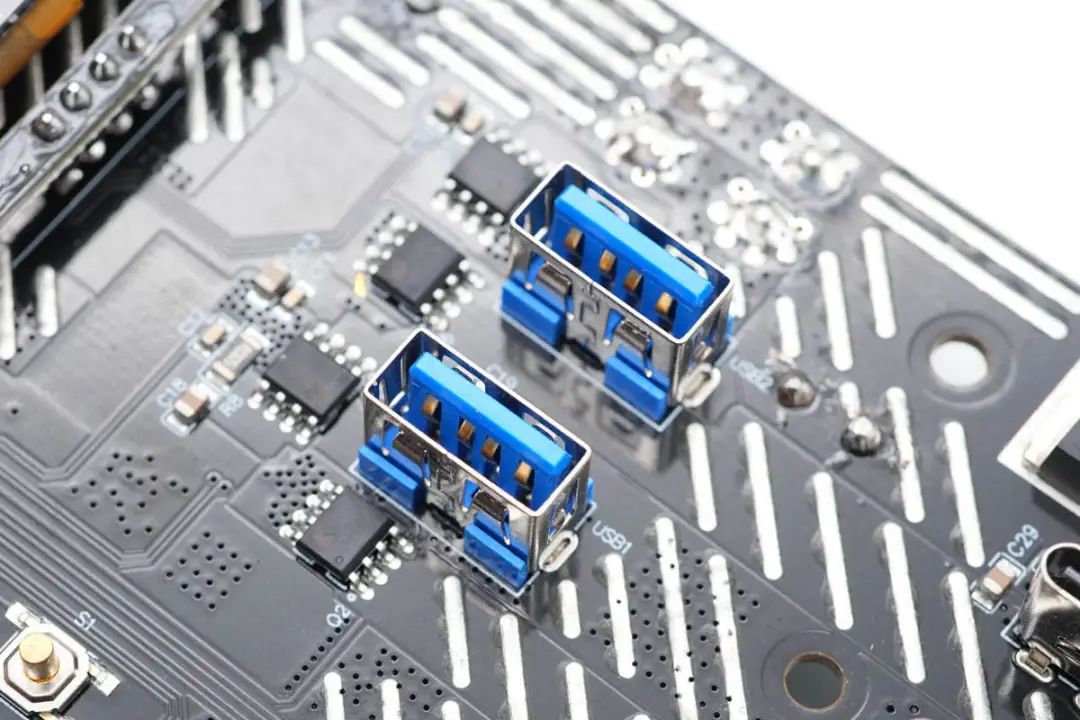

另外两个USB-A口也采用过孔焊接固定，为蓝色胶芯。

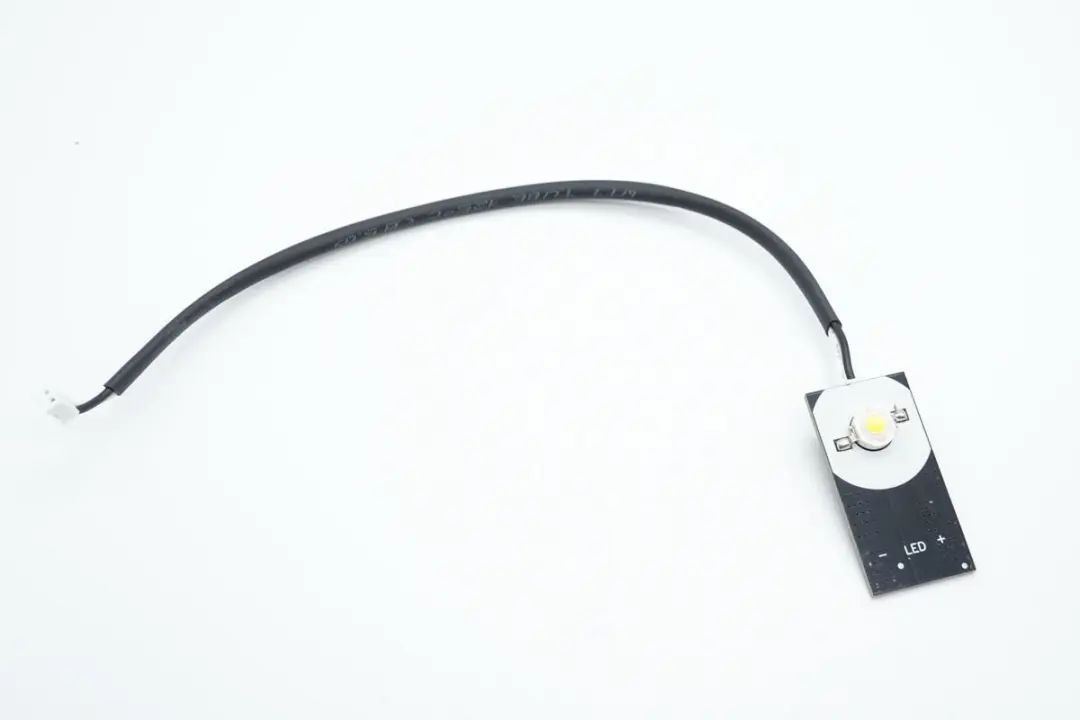

LED照明小板通过连接导线连接到控制模块。

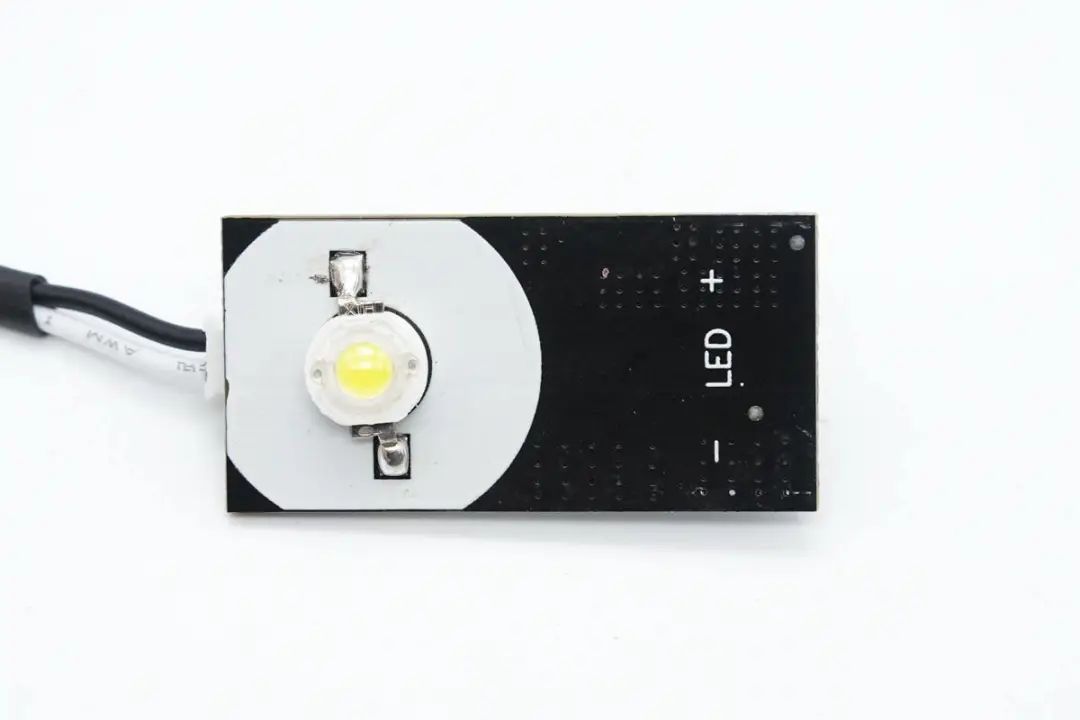

照明小板正面焊接一颗LED灯珠。

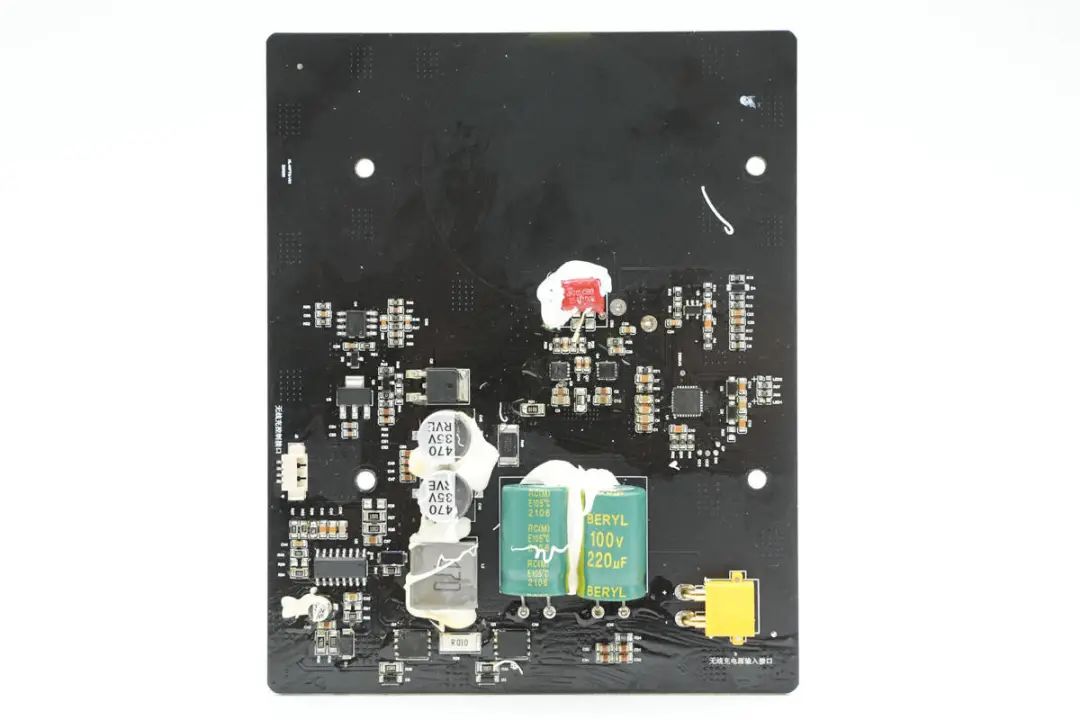

无线充电模块背面焊接降压电感，滤波电容，谐振电容和输入插头。

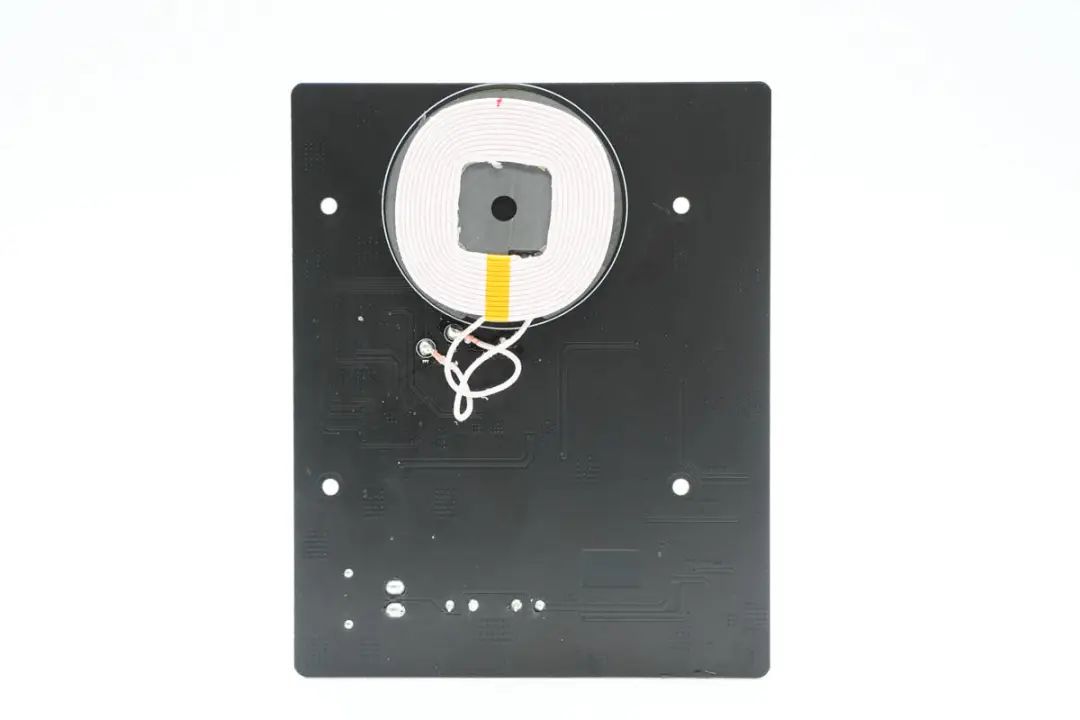

PCB背面焊接无线充电线圈。

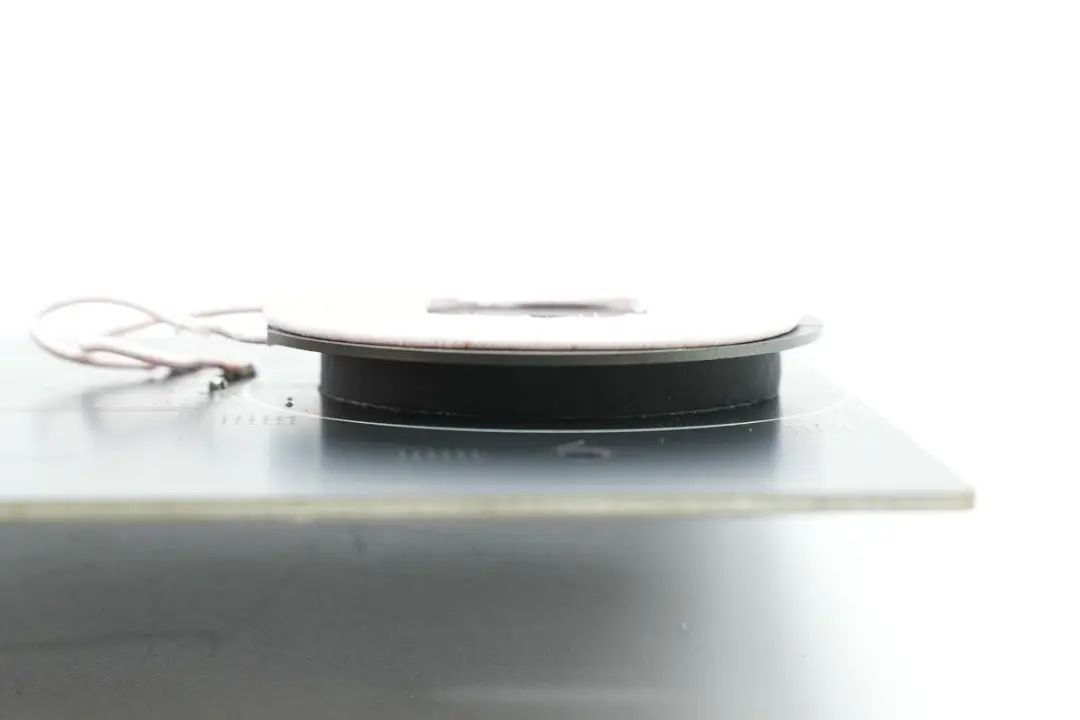

线圈使用双面胶垫高固定。

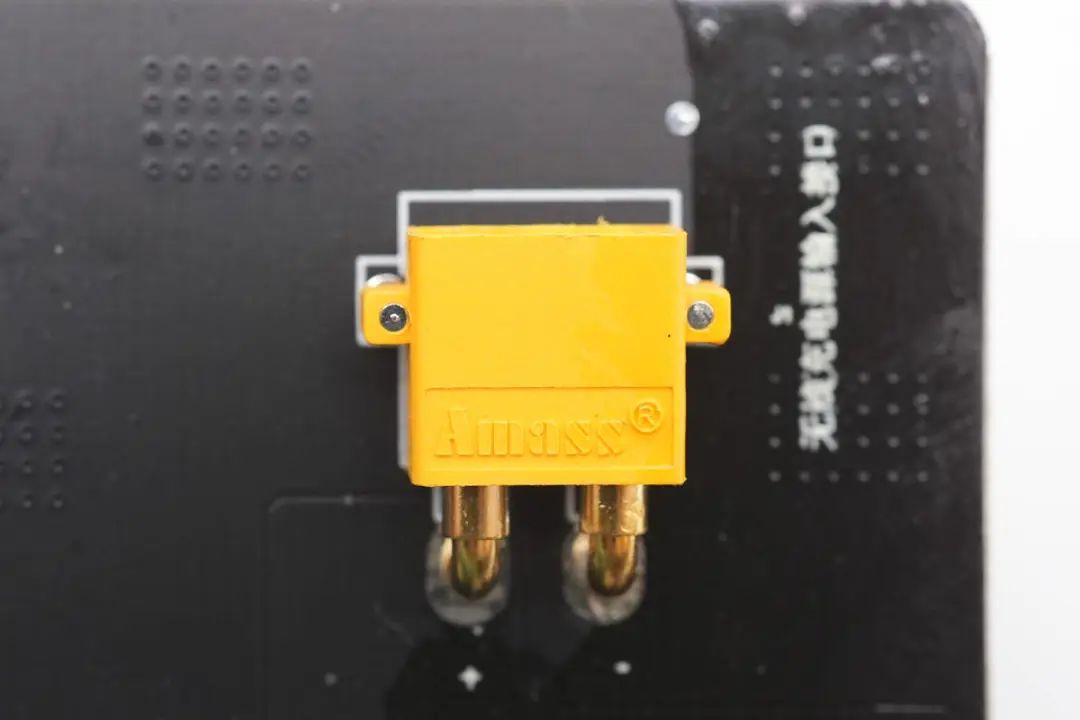

无线充电源输入采用XT30插座。

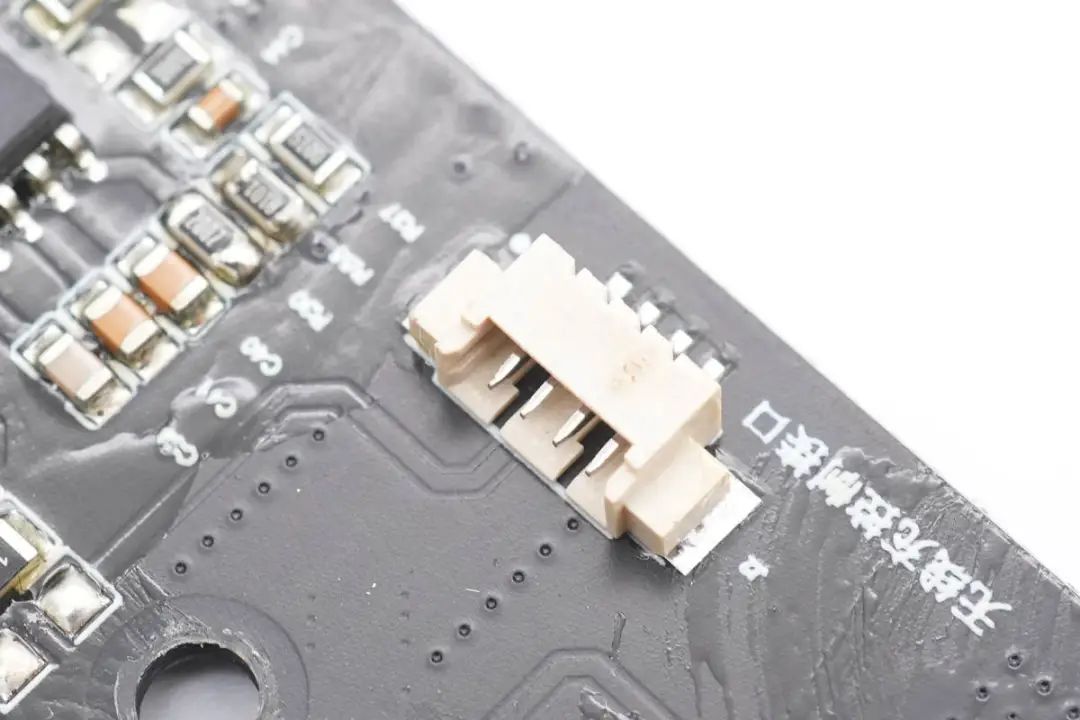

连接控制模块的接口。

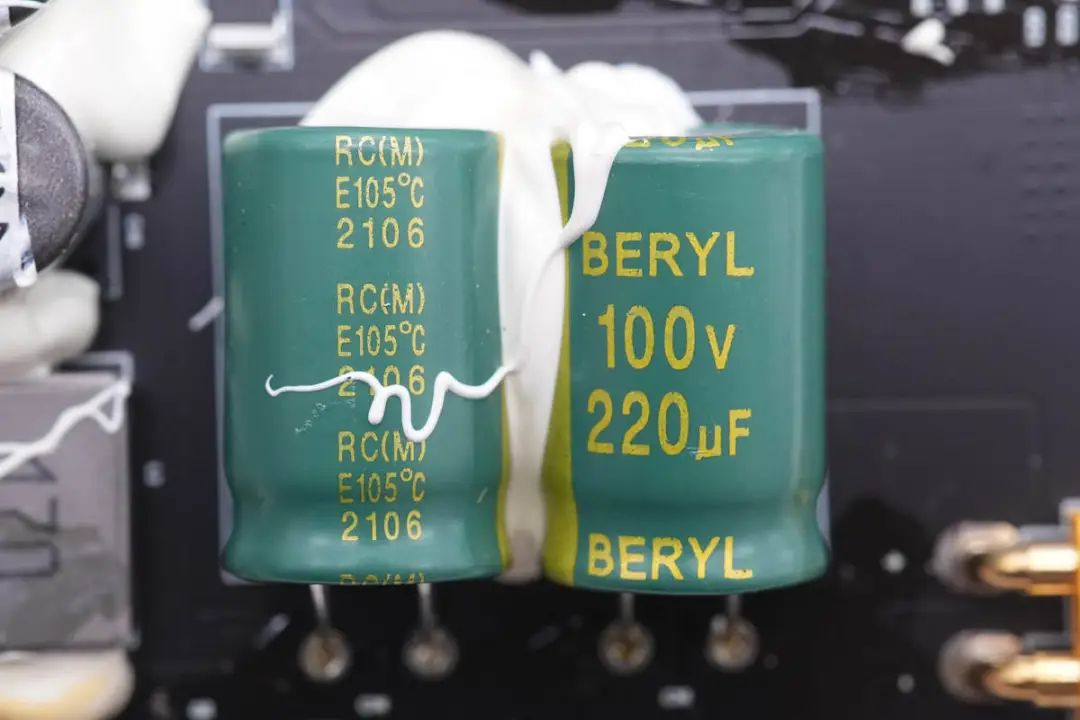

两颗滤波电容来自绿宝石，规格为100V 220μF。

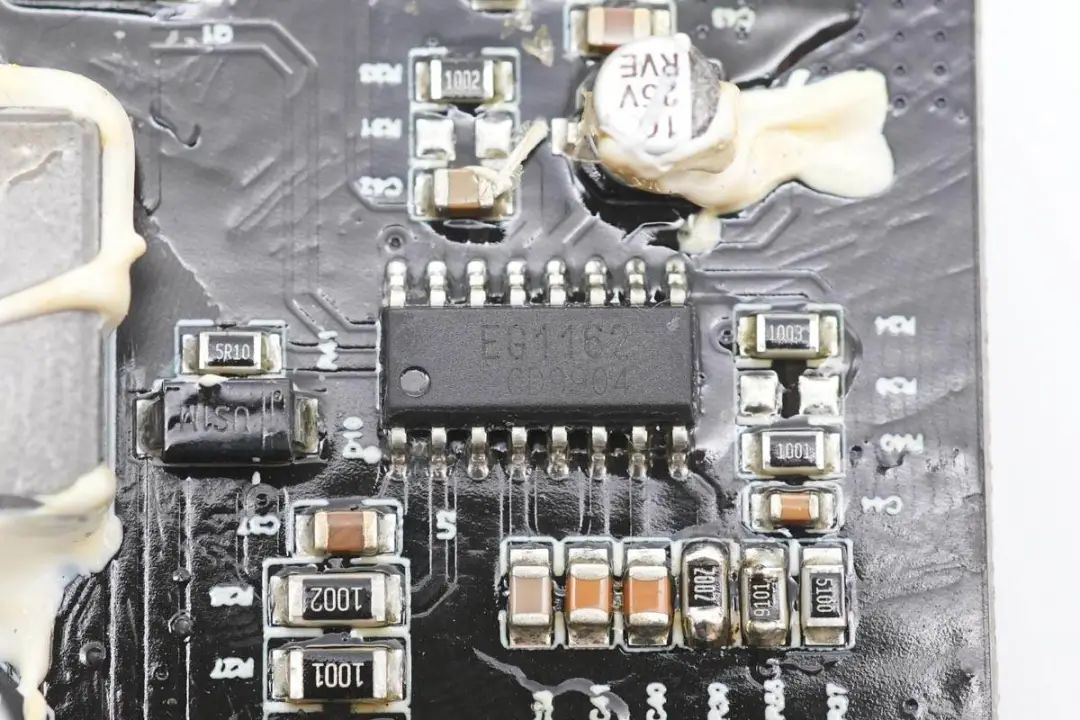

降压控制器来自屹晶微，型号EG1162，是一颗高压输入的同步整流降压控制器，内部集成基准电压，振荡器，限流保护，短路保护等功能，芯片内部集成半桥驱动器，非常适合大电流应用。

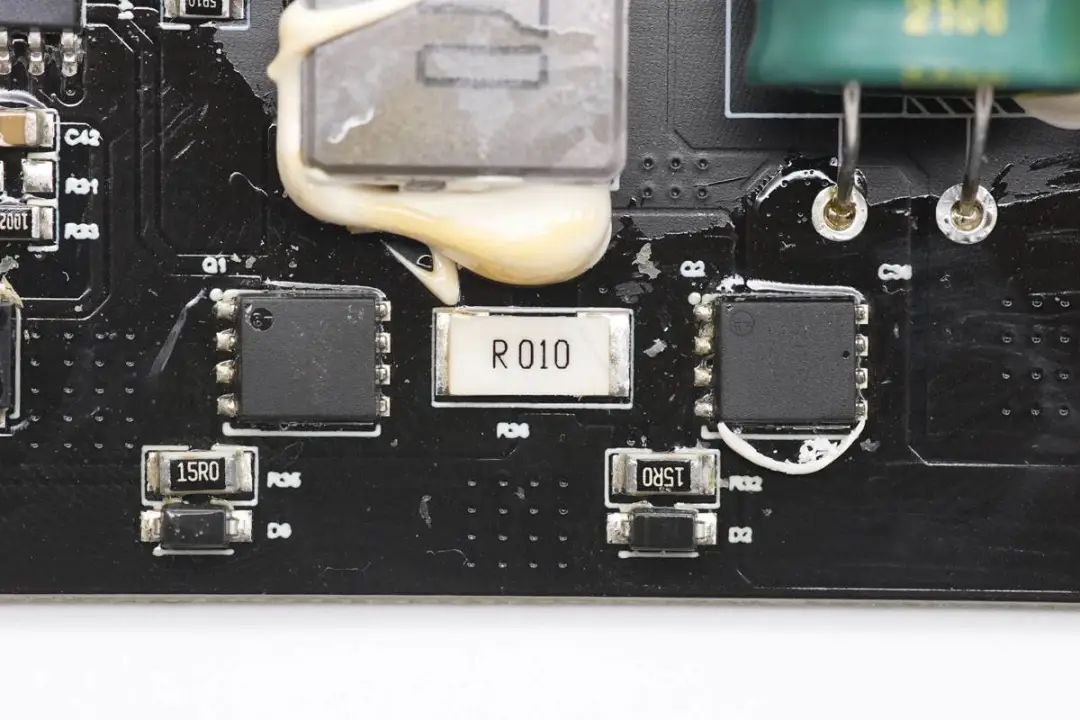

用于降压的两颗MOS管和取样电阻。

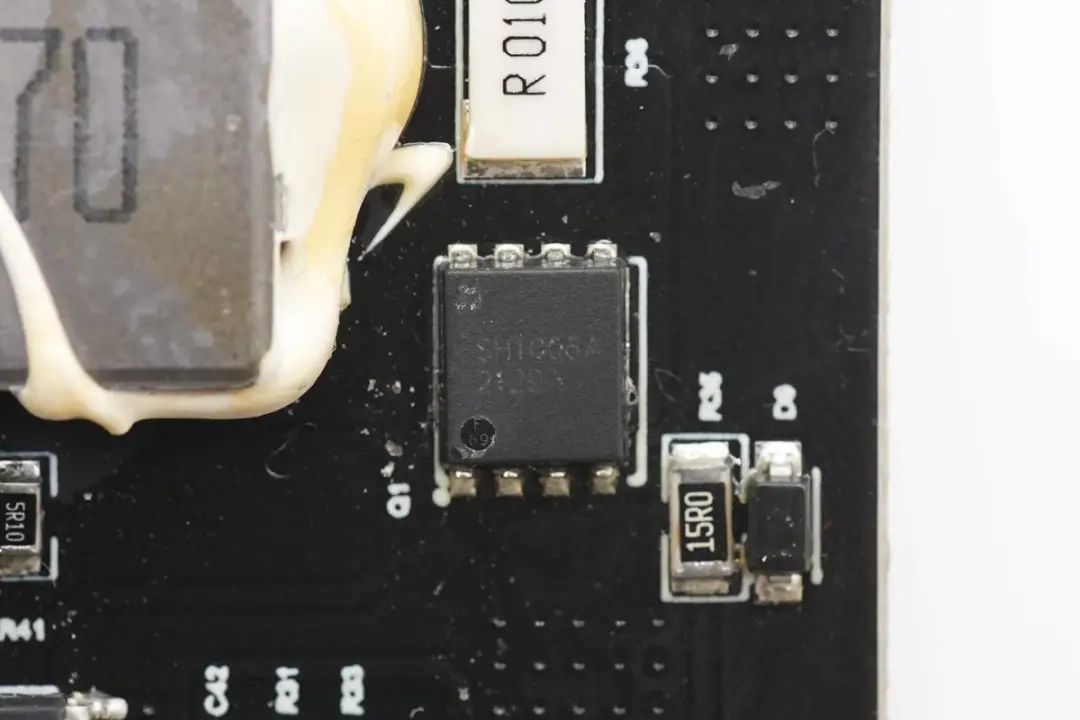

降压开关管来自捷捷微，型号为JMSH1006AG，是一颗耐压100V，导阻5.3mΩ的NMOS，采用PDFN5*6封装。

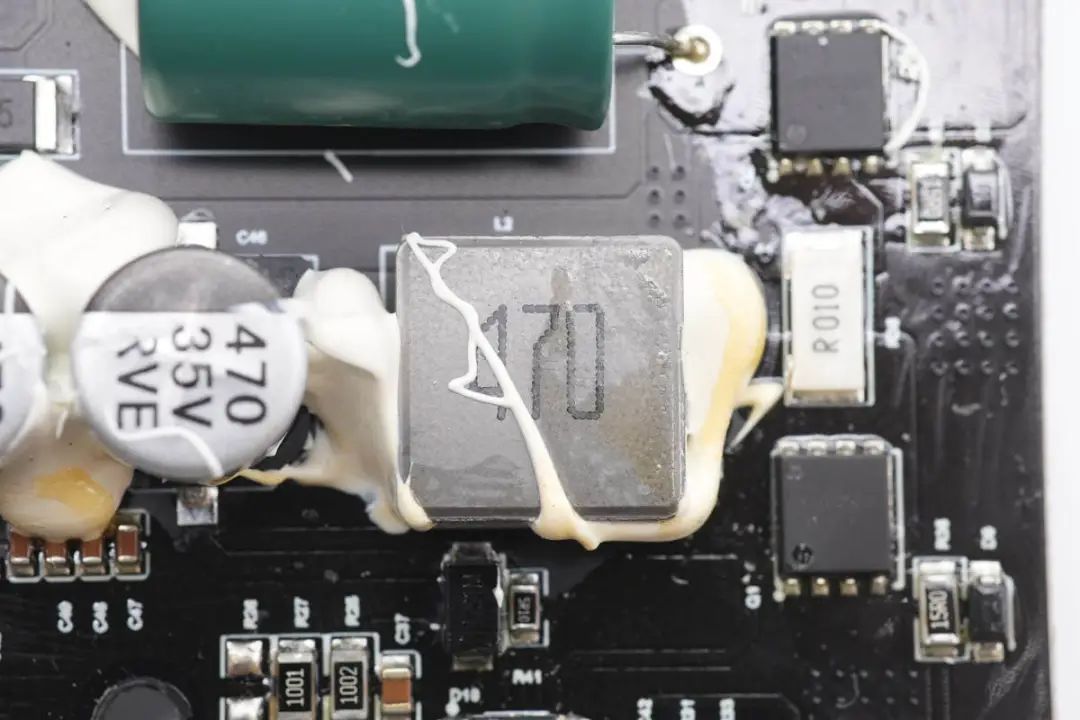

47μH降压电感特写。

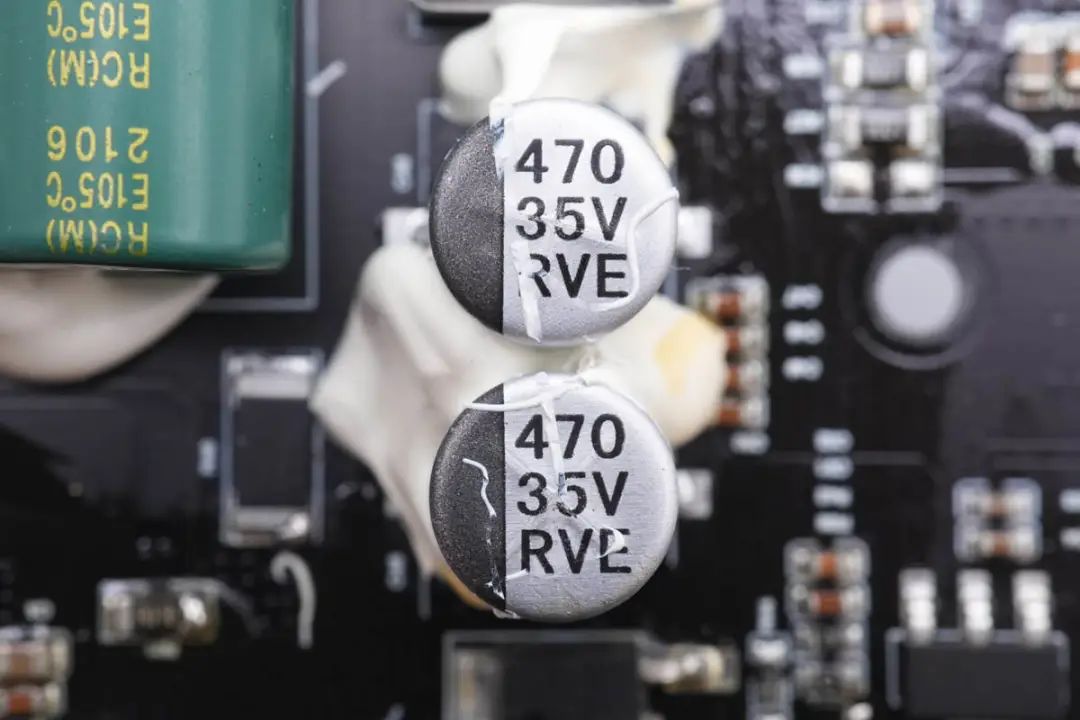

两颗输出滤波电容规格为470μF 35V。

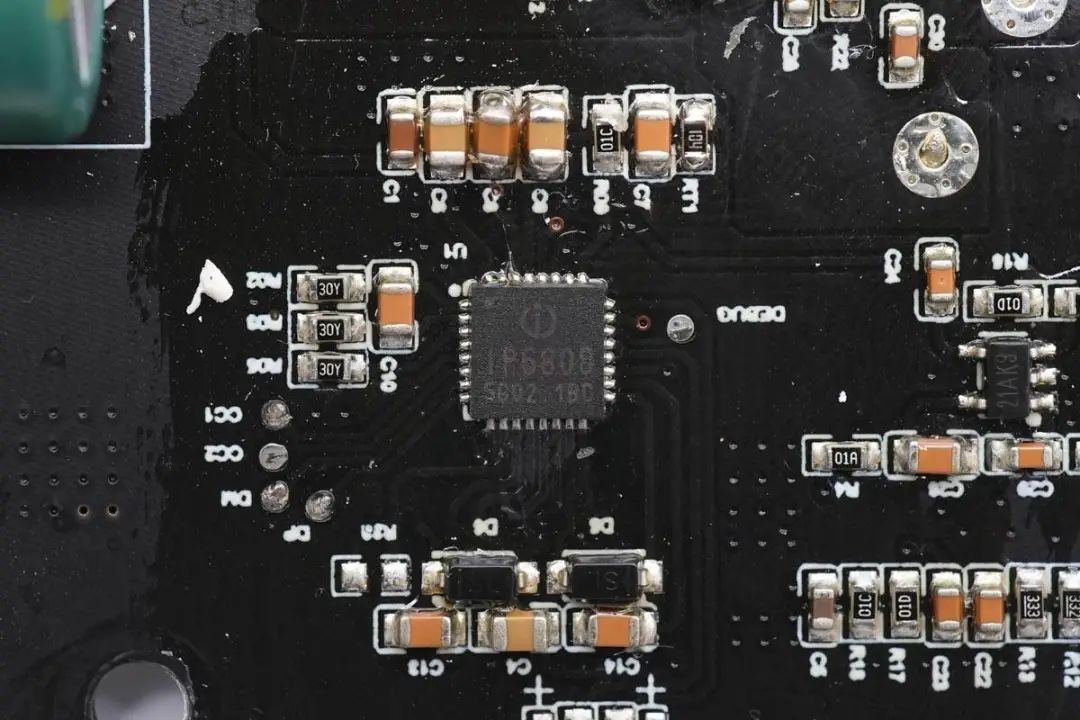

无线充电主控来自英集芯，型号为IP6808。这是一款无线充电发射端控制SoC芯片，兼容WPC Qi V1.2.4最新标准，支持A11线圈，支持5W、苹果7.5W、三星10W无线充电。IP6808内集成全桥驱动电路和电压&电流两路ASK通讯解调模块，集成度很高，有效帮助降低方案尺寸和BOM成本。

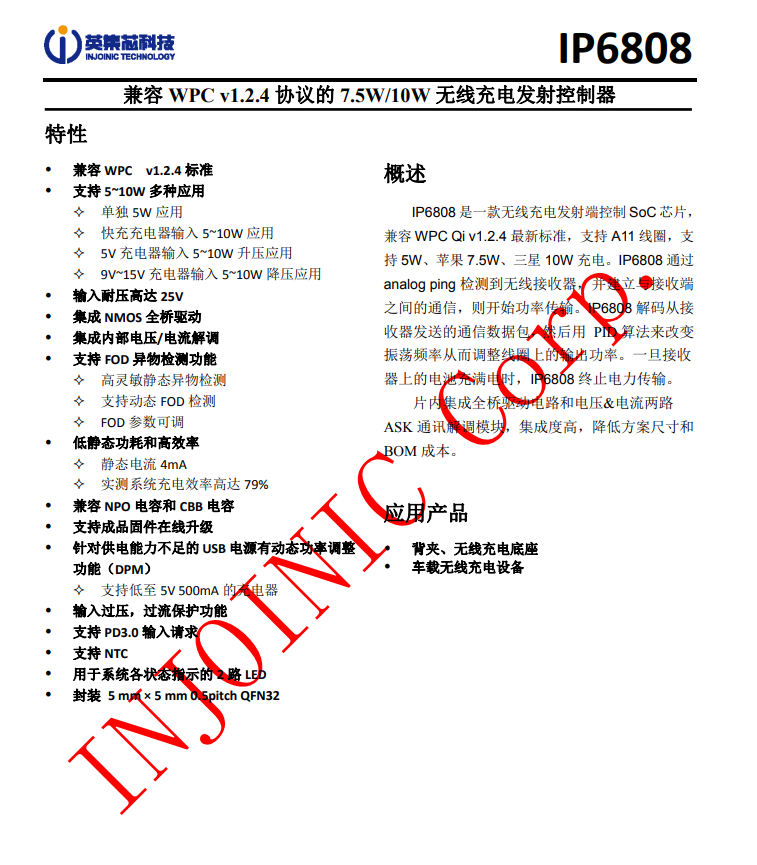

英集芯IP6808资料信息。 充电头网拆解了解到，采用英集芯IP6808的无线充产品还有TEGIC 8000mAh无线充移动电源、麦泡POP CANDLE多用途无线充电宝、巧友6500mAh易捷磁能无线充电宝、omnicharge OMNIMOBILE 12800 PRO移动电源、摩米士Q.POWER Plug三合一充电器等。此外，英集芯的无线充、快充芯片已被数十款产品采用。

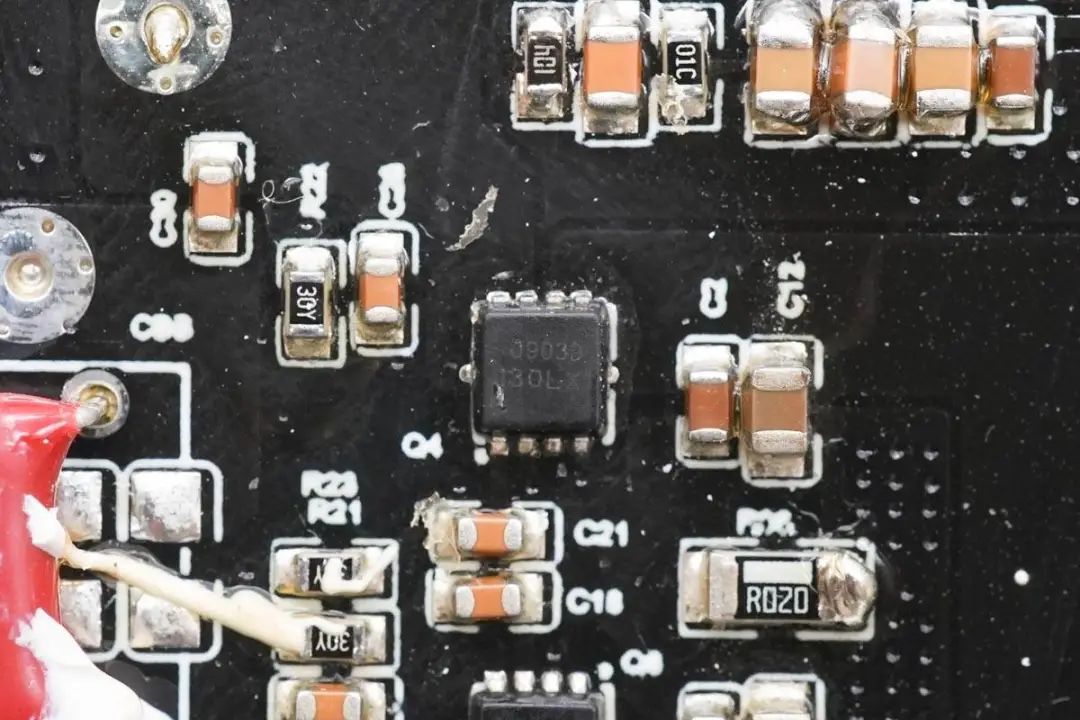

无线充电双NMOS管和电流取样电阻特写。

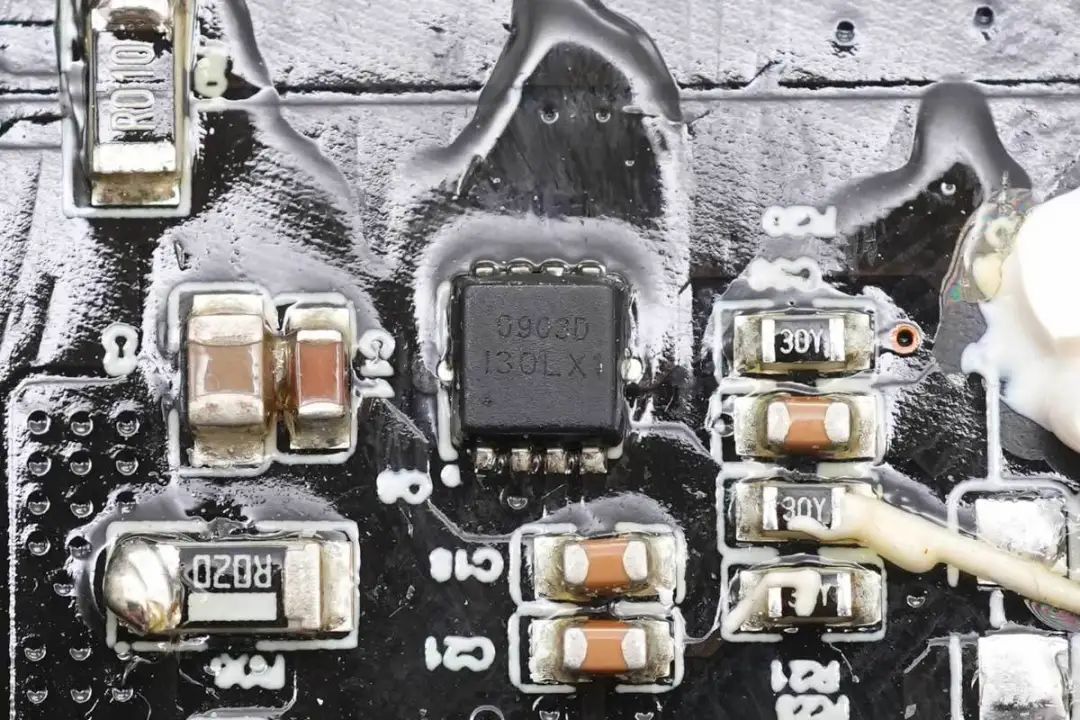

无线充电功率管丝印0903D，是一颗双NMOS，共使用两颗组成全桥。

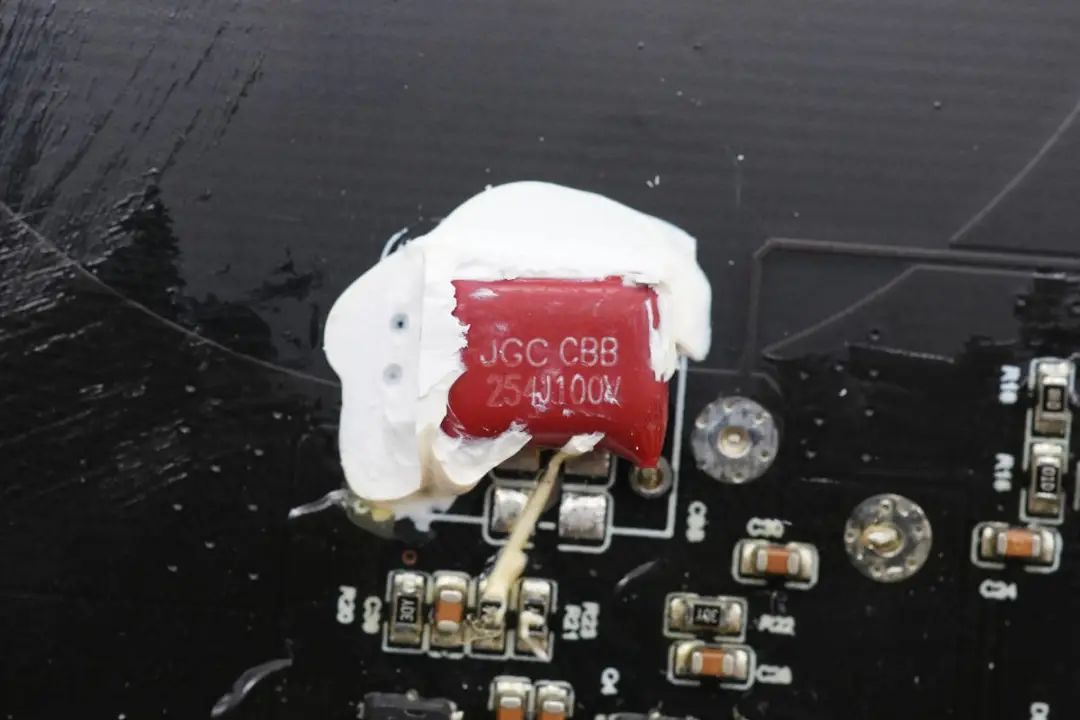

无线充电谐振电容采用CBB薄膜电容，电容规格为0.25μF 100V。

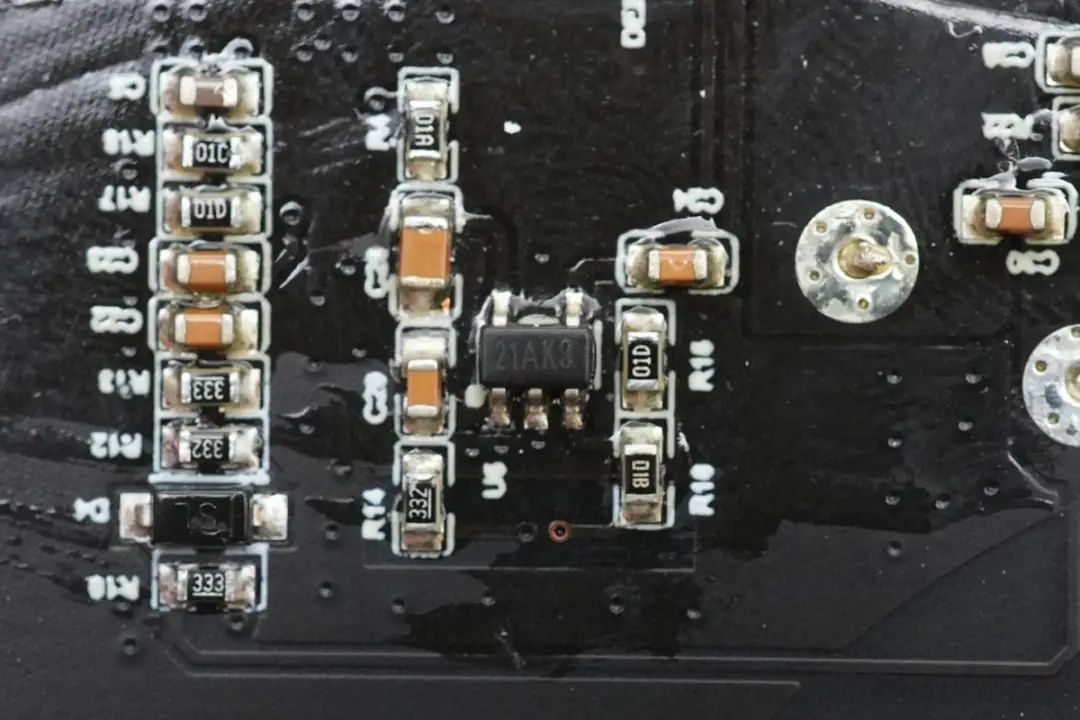

运放丝印21AK3，实际型号为LM321，用于电流解调。

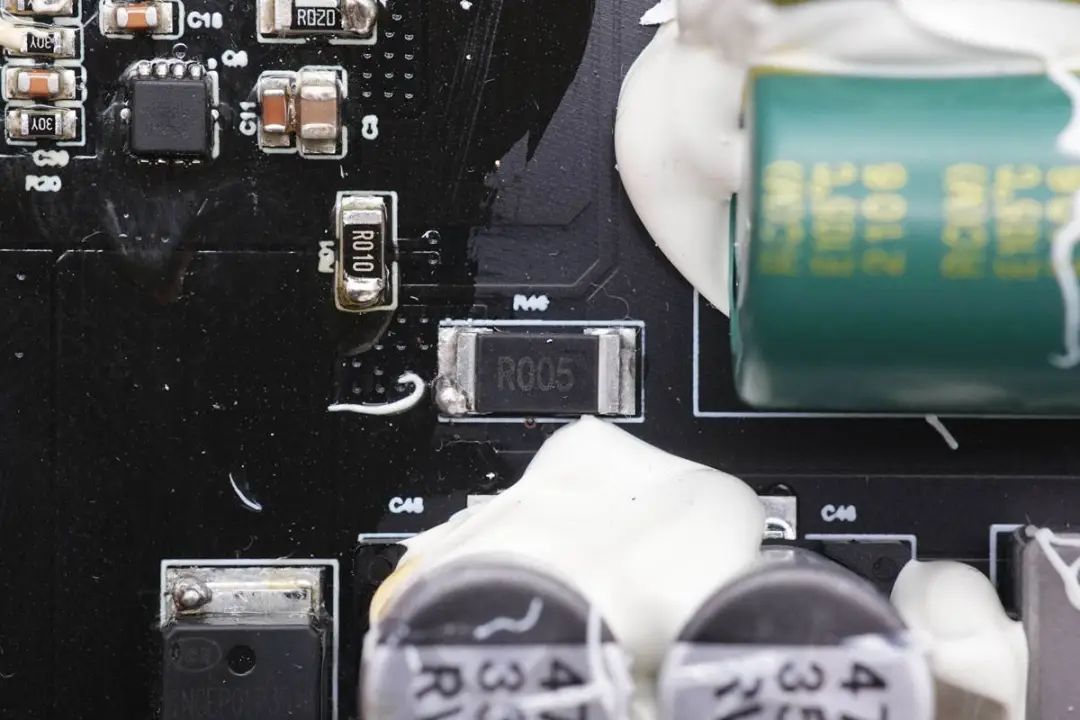

5mΩ电流取样电阻。

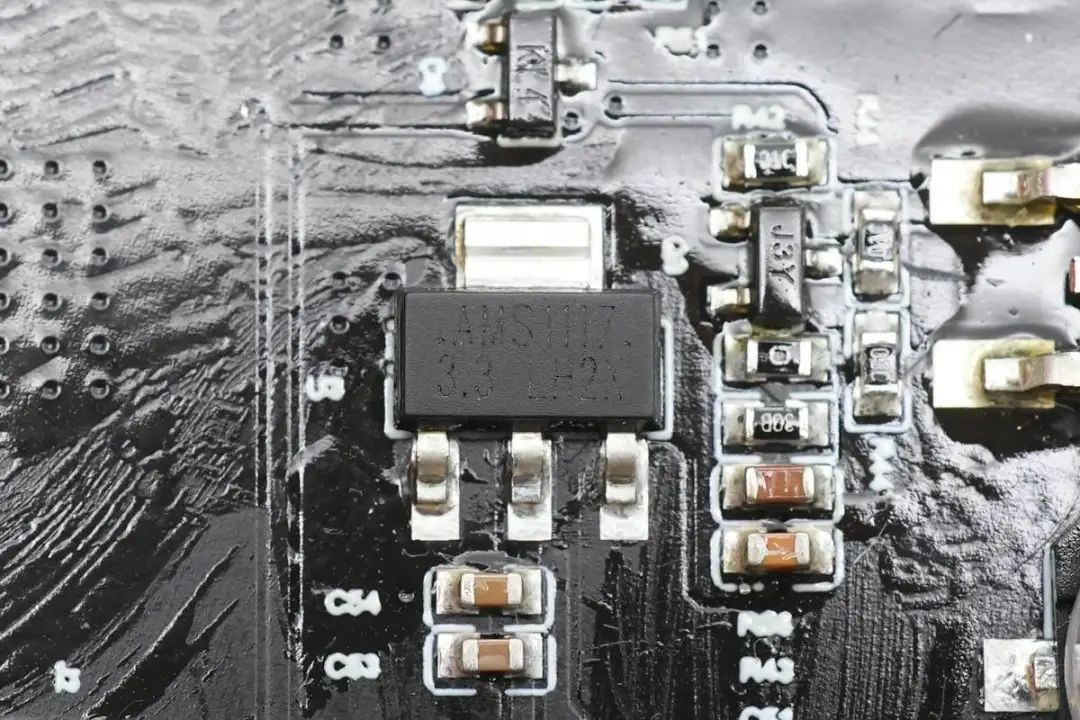

AMS1117 3.3V稳压管为模块提供3.3V供电。

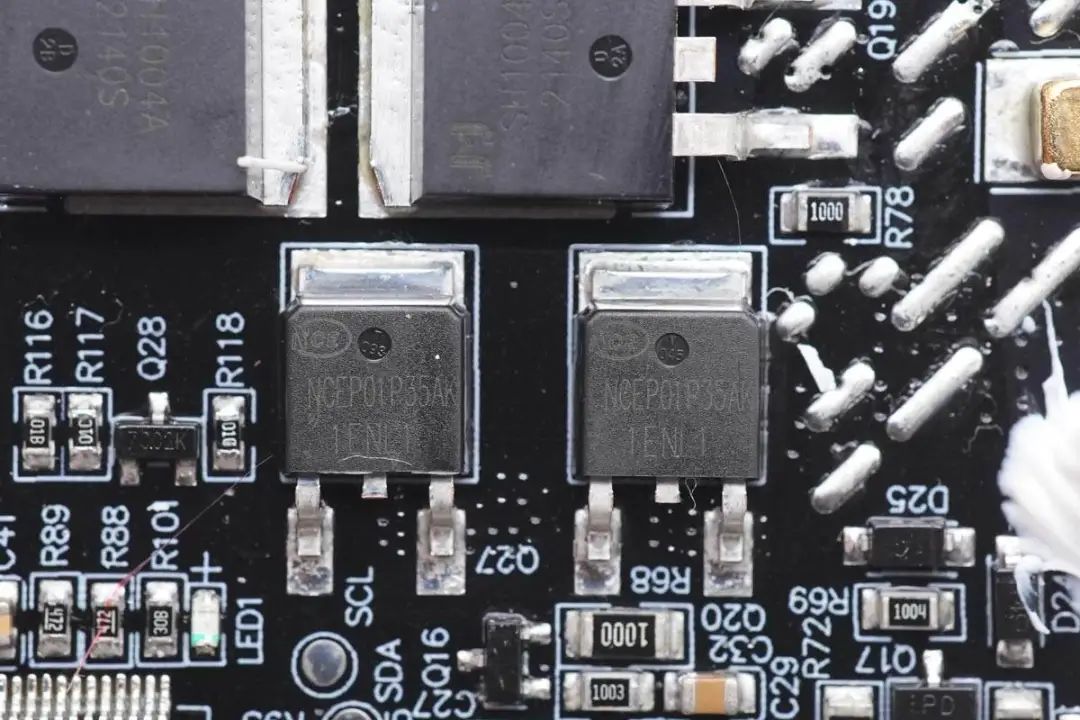

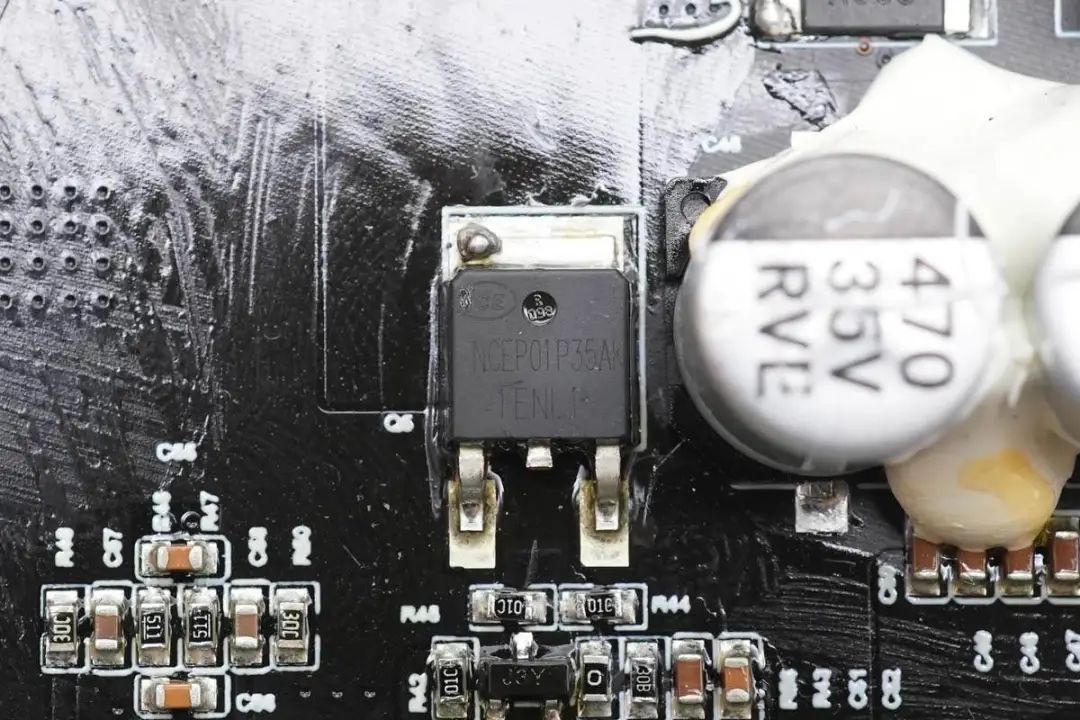

用于控制无线充电输出的MOS管，来自新洁能，型号为NCEP01P35AK。 用于控制无线充电输出的控制接口。

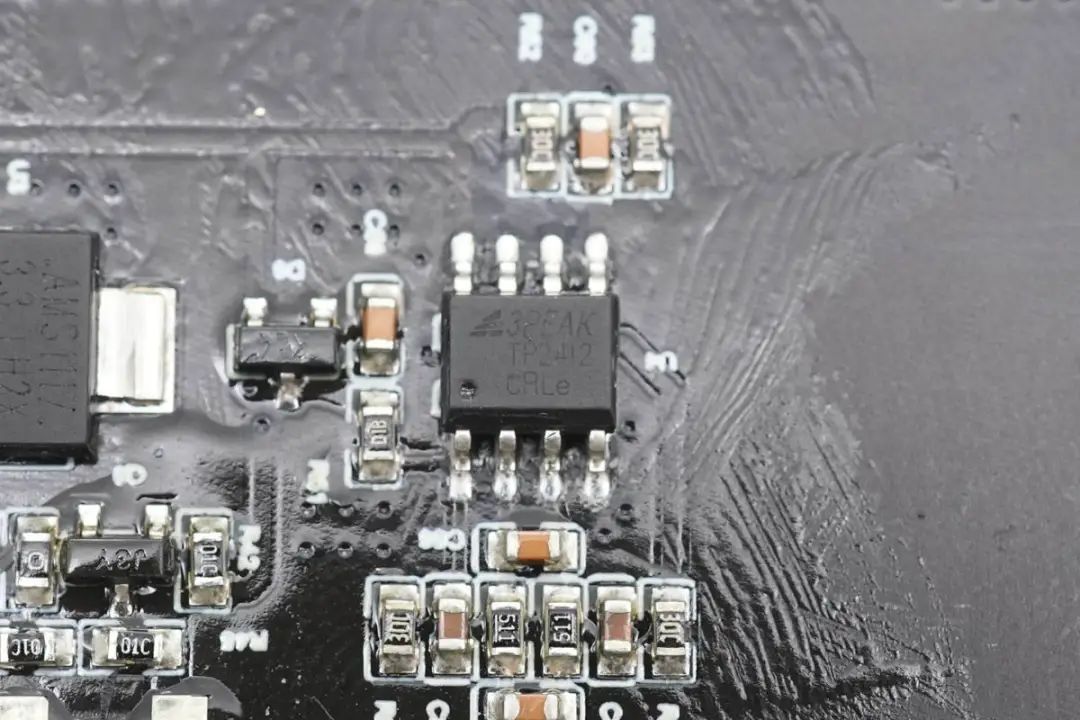

思瑞浦 TP2412双运放用于无线充电模块功率采集。

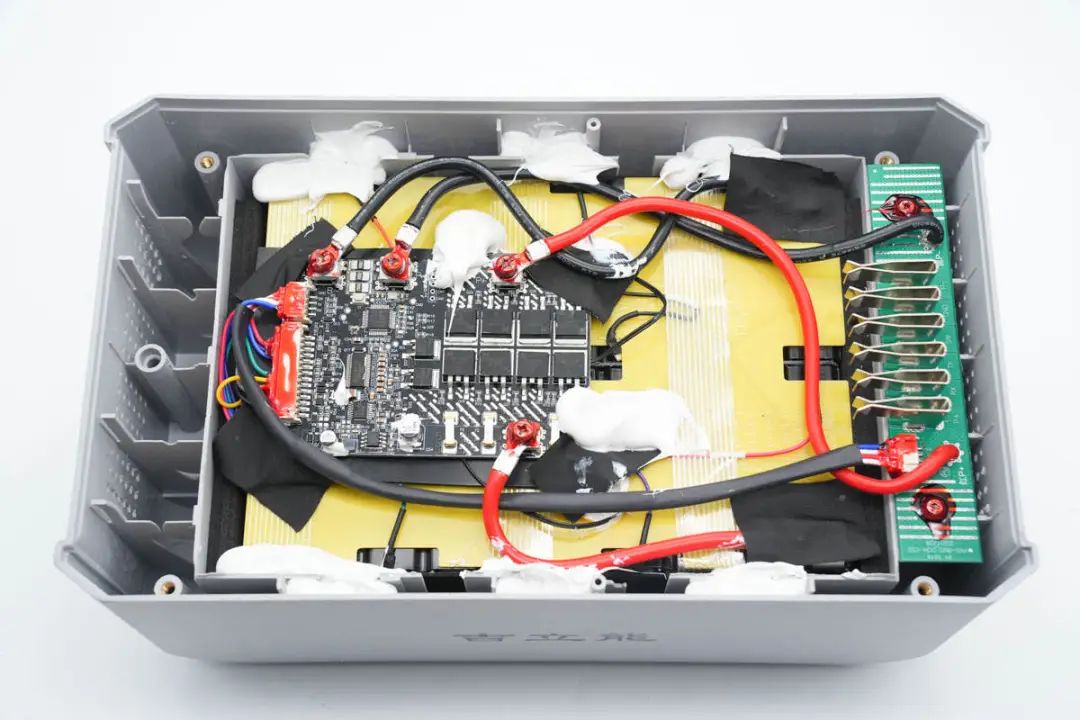

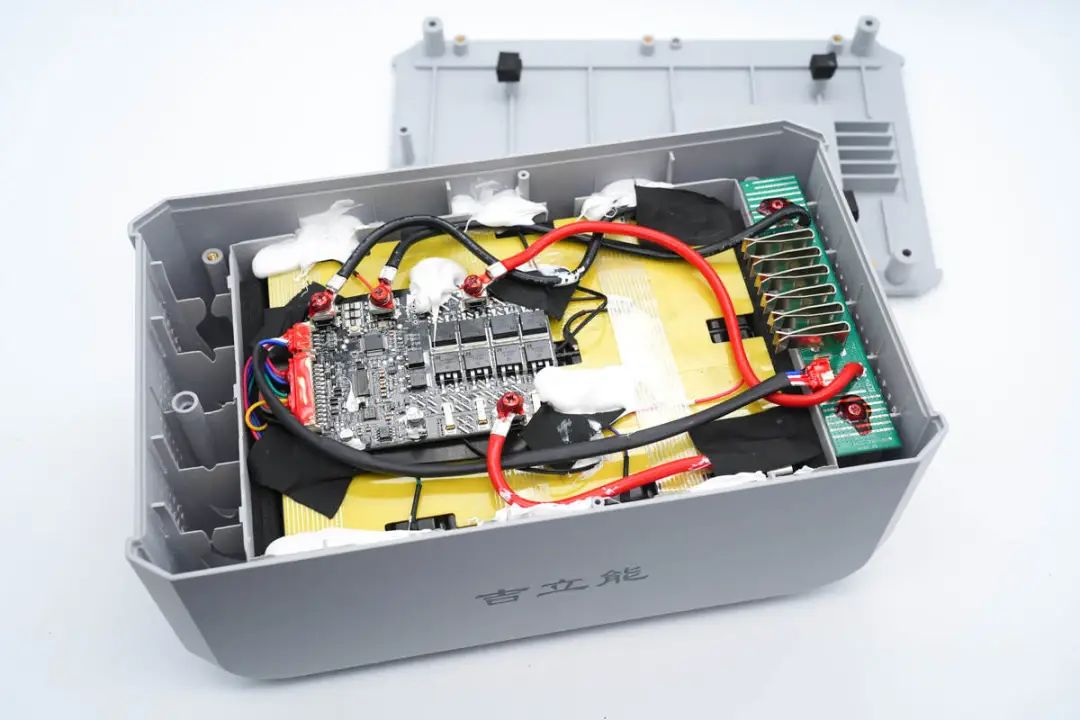

拆下电池模块的上盖，电池模块内部为电池组，保护板和输出插座小板。

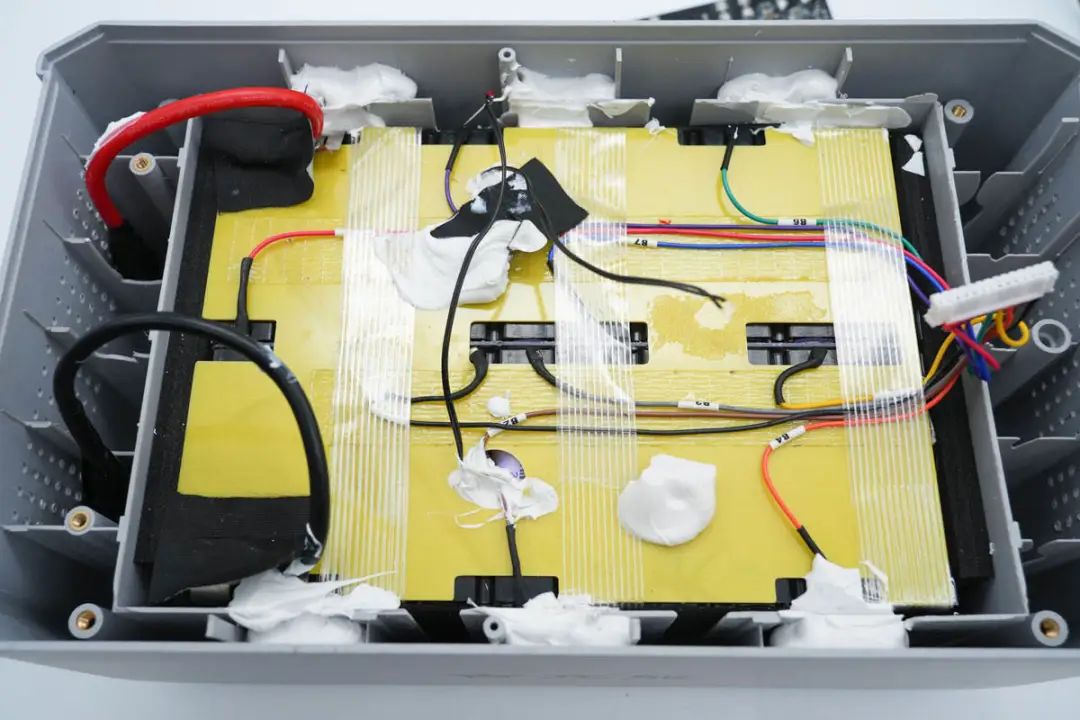

电池组覆盖玻纤板绝缘，玻纤板与外壳内部打胶固定，电池组连接导线和输出导线通过螺丝接线柱连接。输出插座小板采用螺丝固定，螺丝均涂红胶加固。

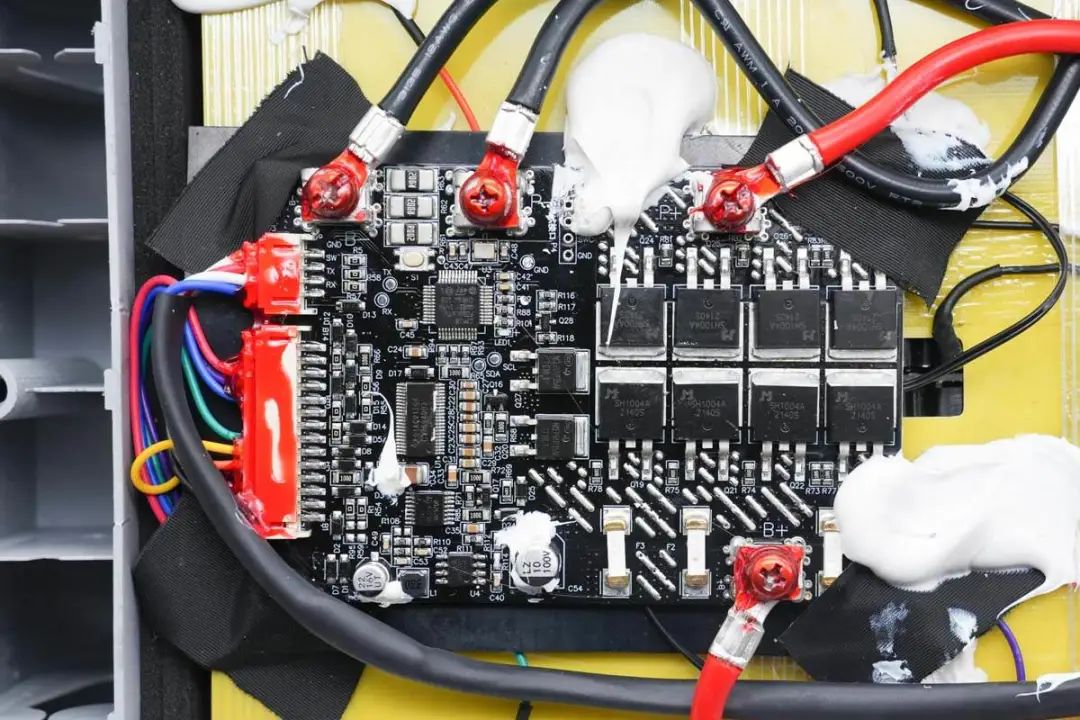

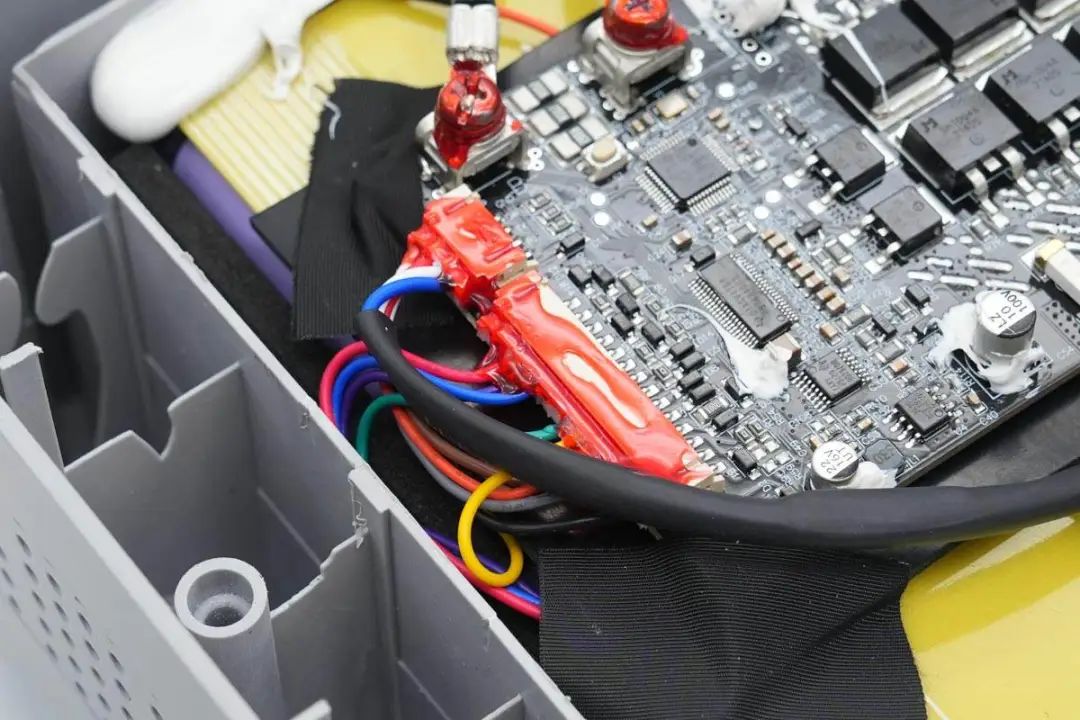

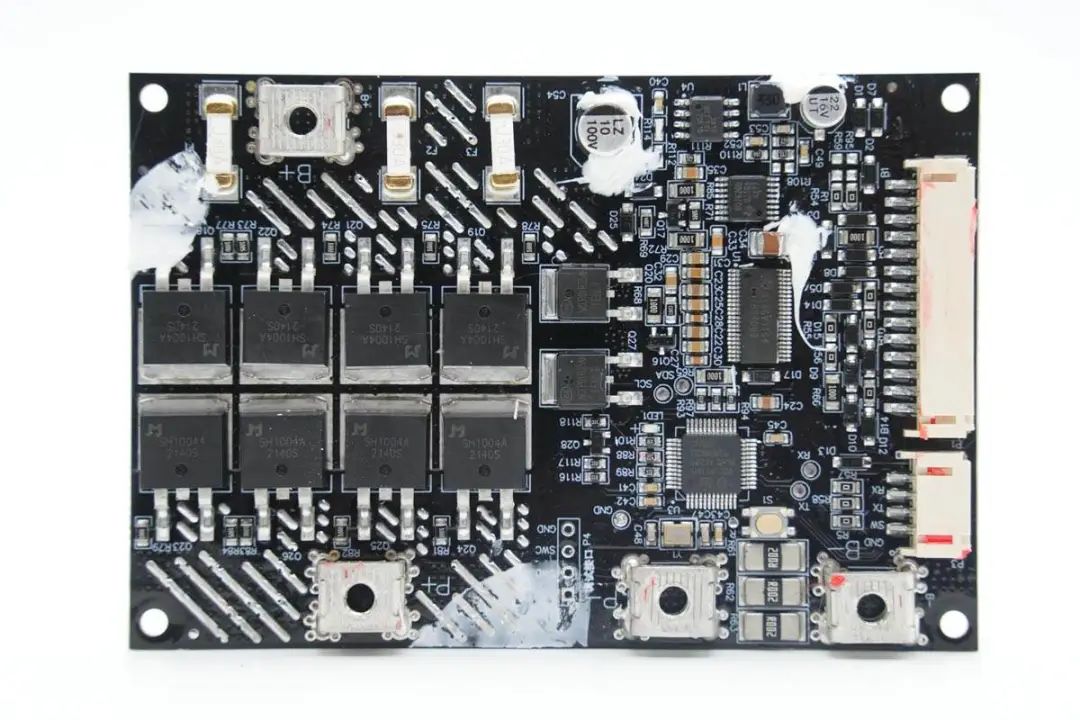

电池保护板一览，采用白色胶水固定在玻纤板上。保护板上焊接保险丝，MOS管，电量计量芯片和保护芯片。

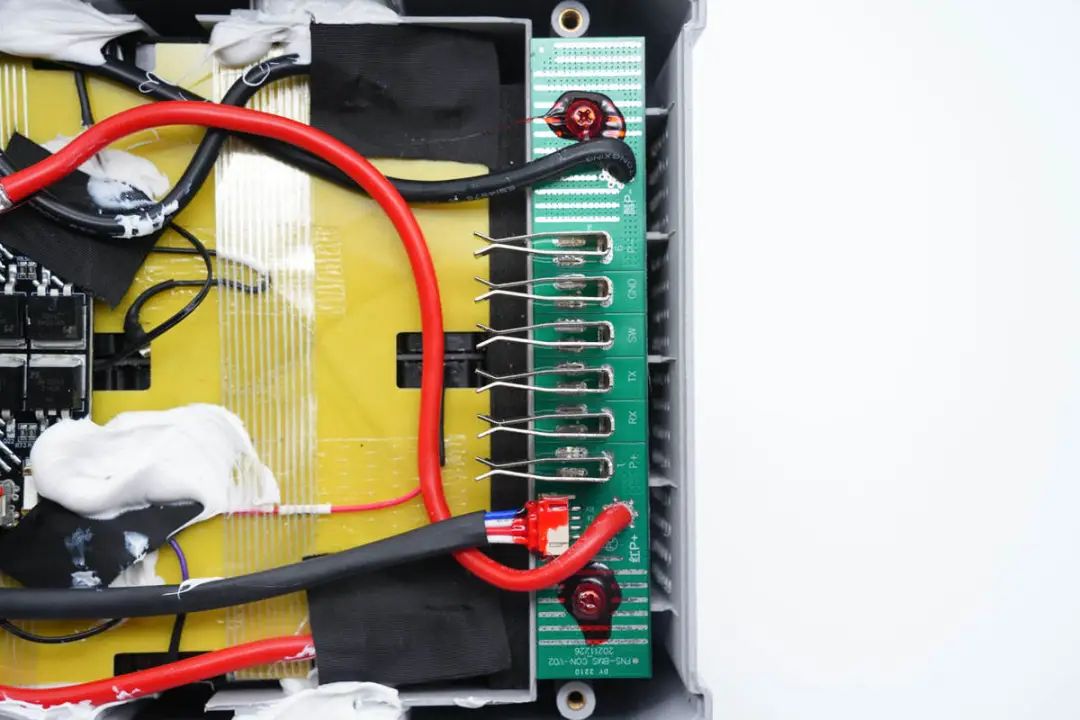

输出插座小板一览，焊接电池正负极红黑导线和控制线束。

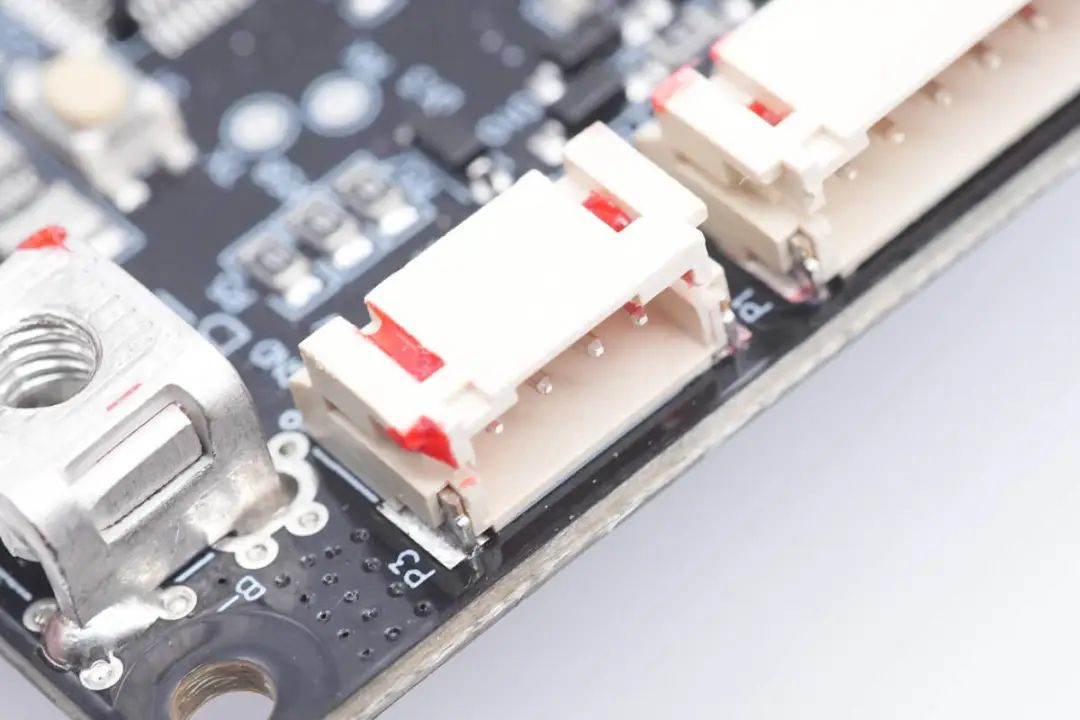

电池保护板侧面控制线和均衡线插头特写。

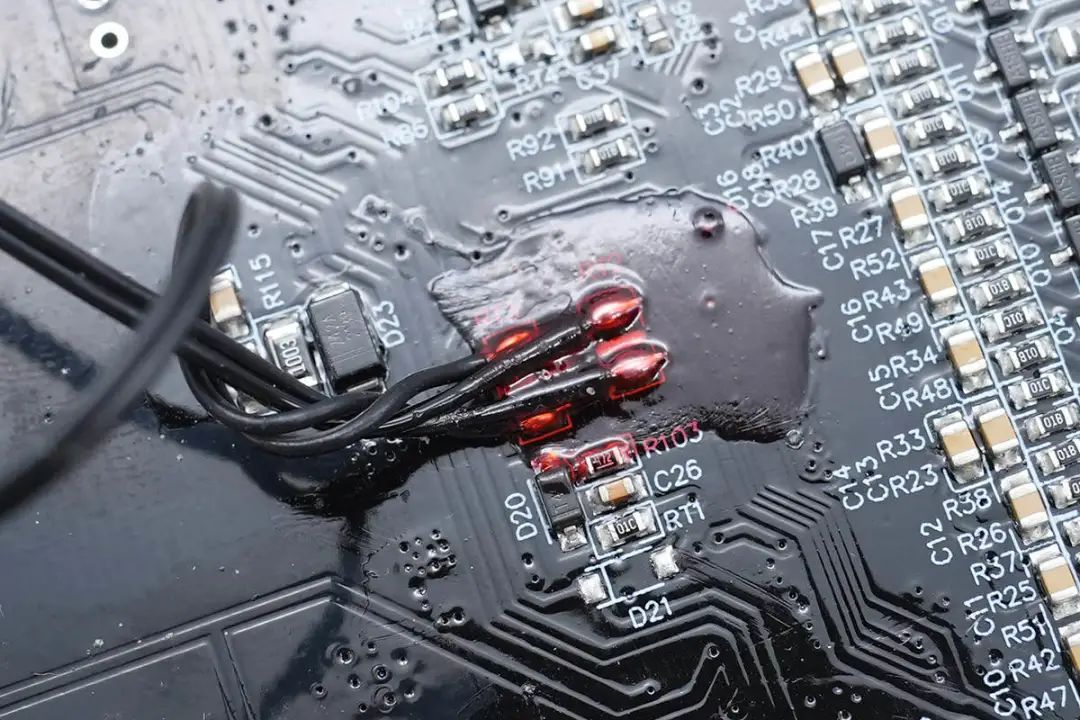

保护板背面焊接两条热敏电阻，用于检测电池组温度，避免在温度异常情况下充放电。
保护板左上角为电池组正极接口，左下为正极输出，右侧为负极输出和电池组负极接口，右侧为连接控制线和均衡线的排线插座。

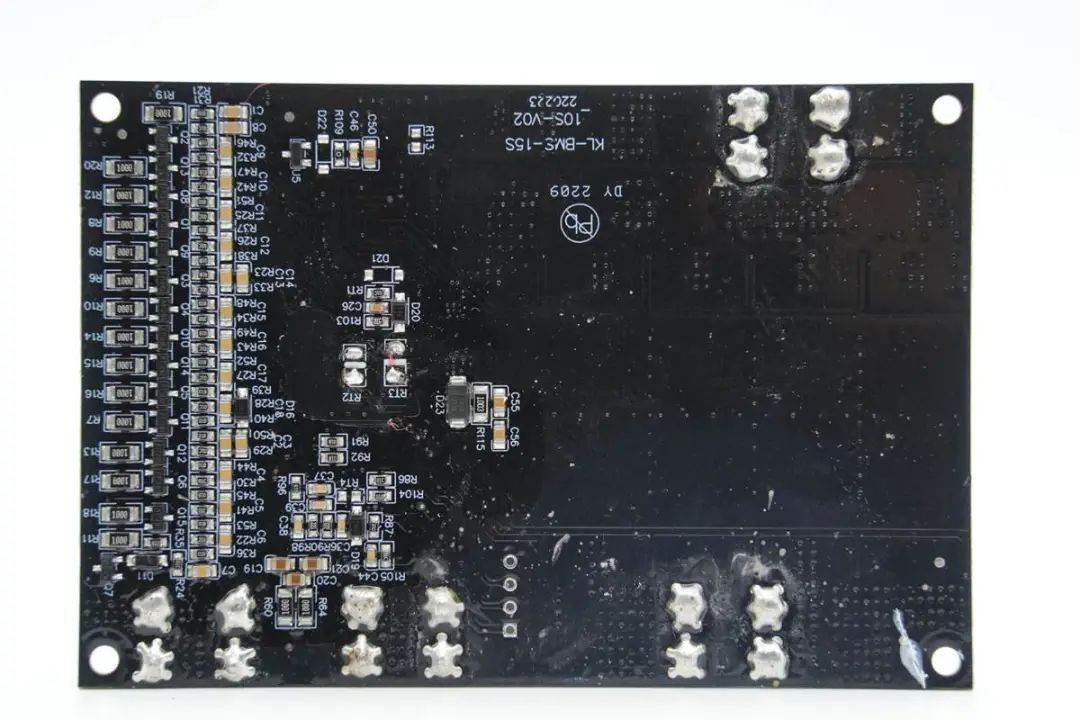

背面左侧为均衡电路，由MOS管和均衡电阻组成，确保电池完全充电，消除串联电池组中的电压不平衡现象。

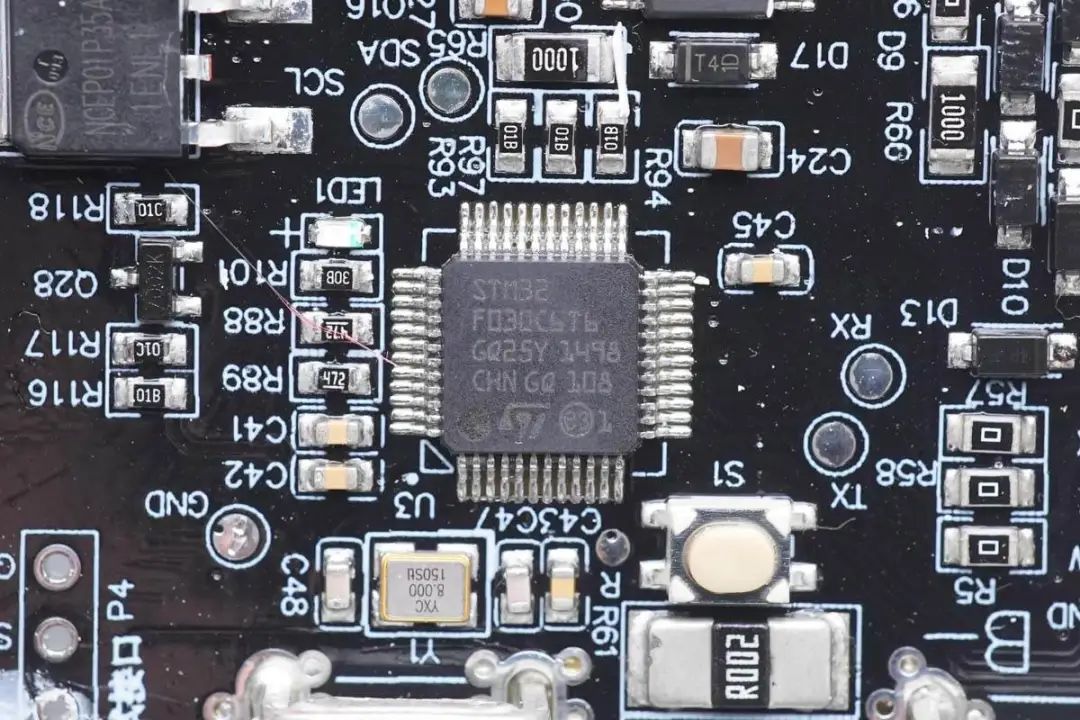

电池保护板使用一颗ST意法半导体的单片机用于远程控制功能，单片机型号为STM32F030C6T6，内置M0内核，主频48MHz，具备32KB FLASH。
为单片机提供时钟的贴片晶振，8MHz。

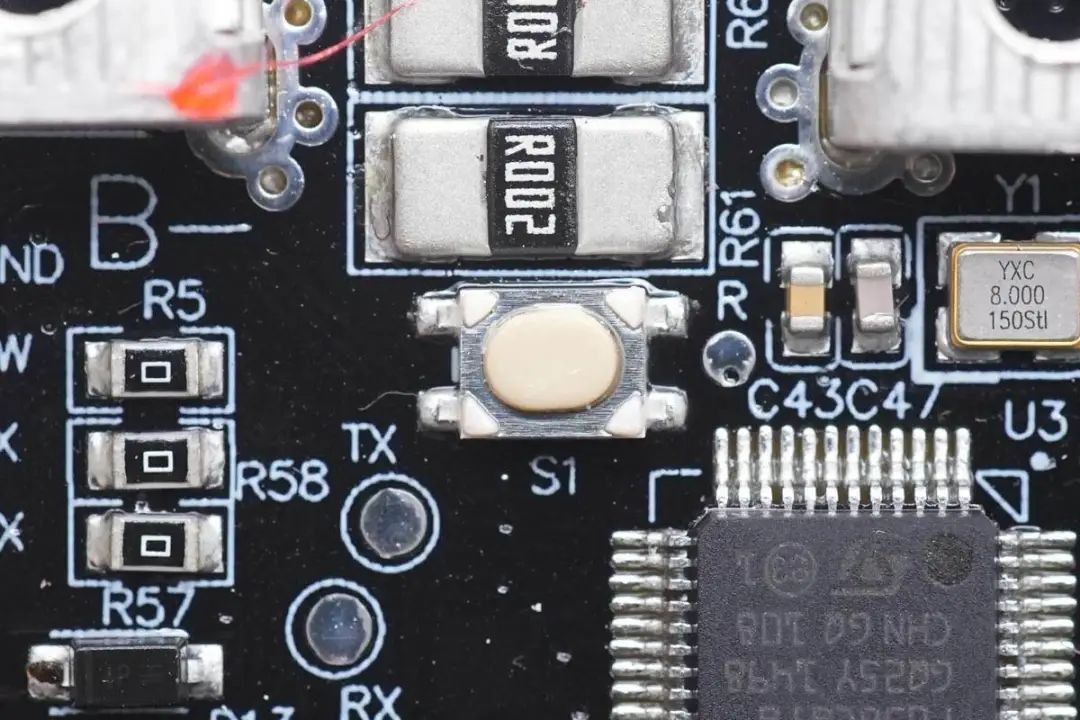

一颗隐藏的按键开关，功能不详。

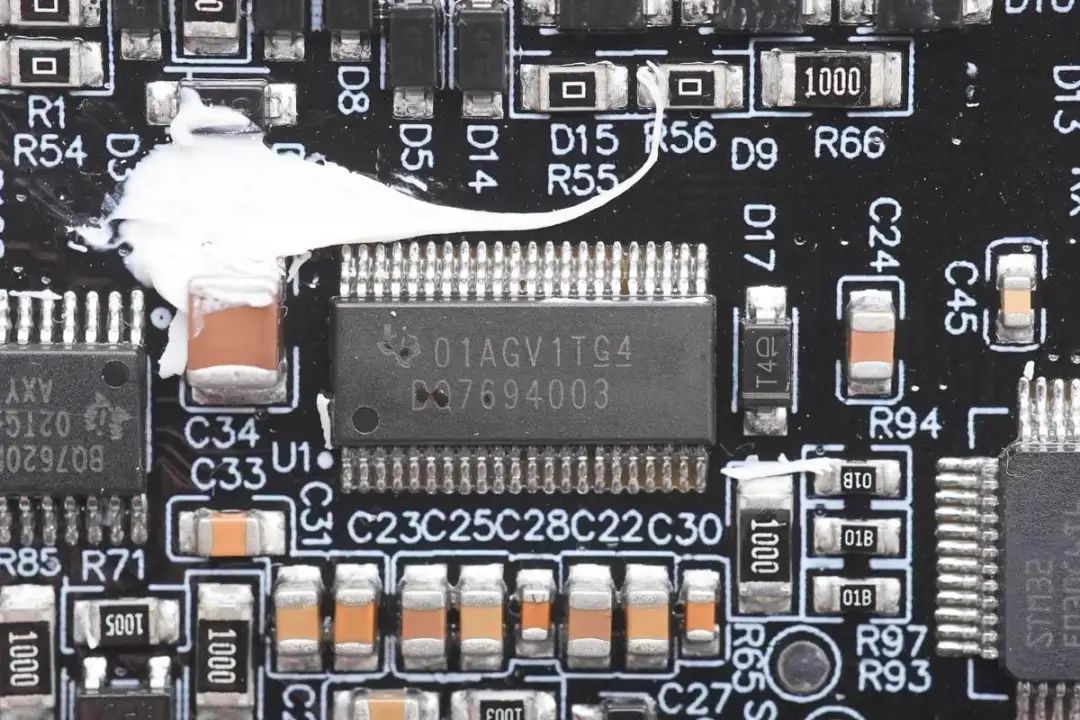

电池保护芯片来自TI德州仪器，型号为BQ7694003，适用于9-15节串联锂电池应用，提供放电过流和放电短路保护，电池过压保护，电池欠压保护等保护功能，内置ADC测量电池电压，芯片自身温度和电池温度。内置独立ADC用于电池组电流测量，用于电池容量计量。

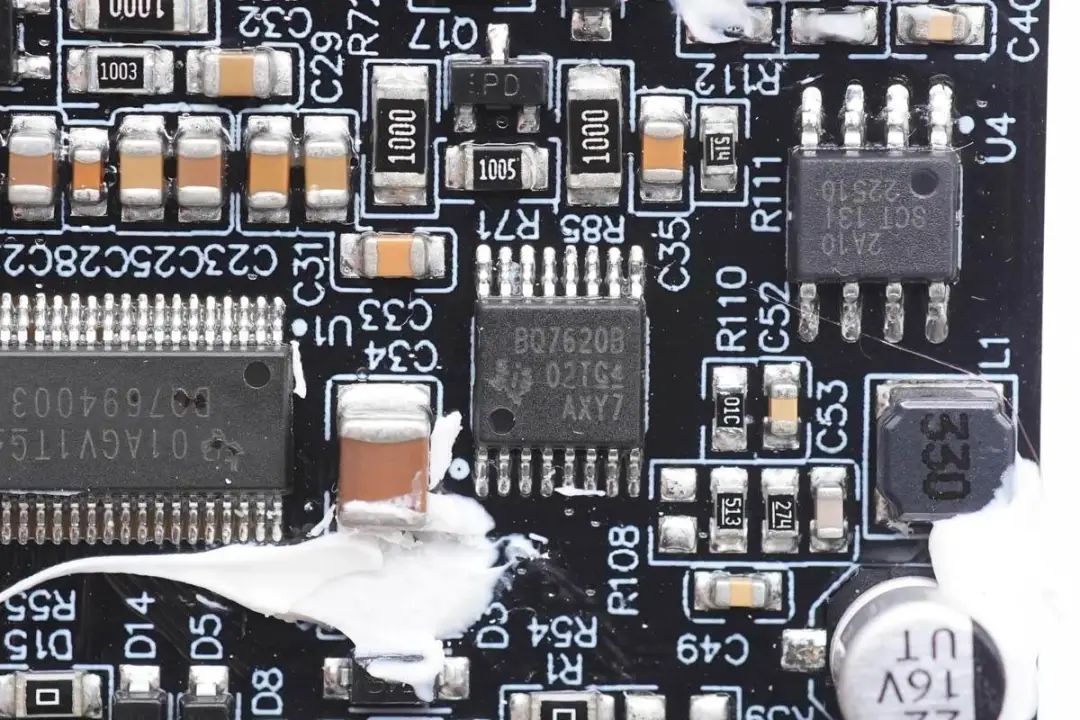

TI德州仪器 BQ76200用于电池保护管驱动，支持直接连接到BQ76940，提供高侧NMOS驱动。支持通用和独立的充放电电路应用，具备独立的数字使能充放电控制。

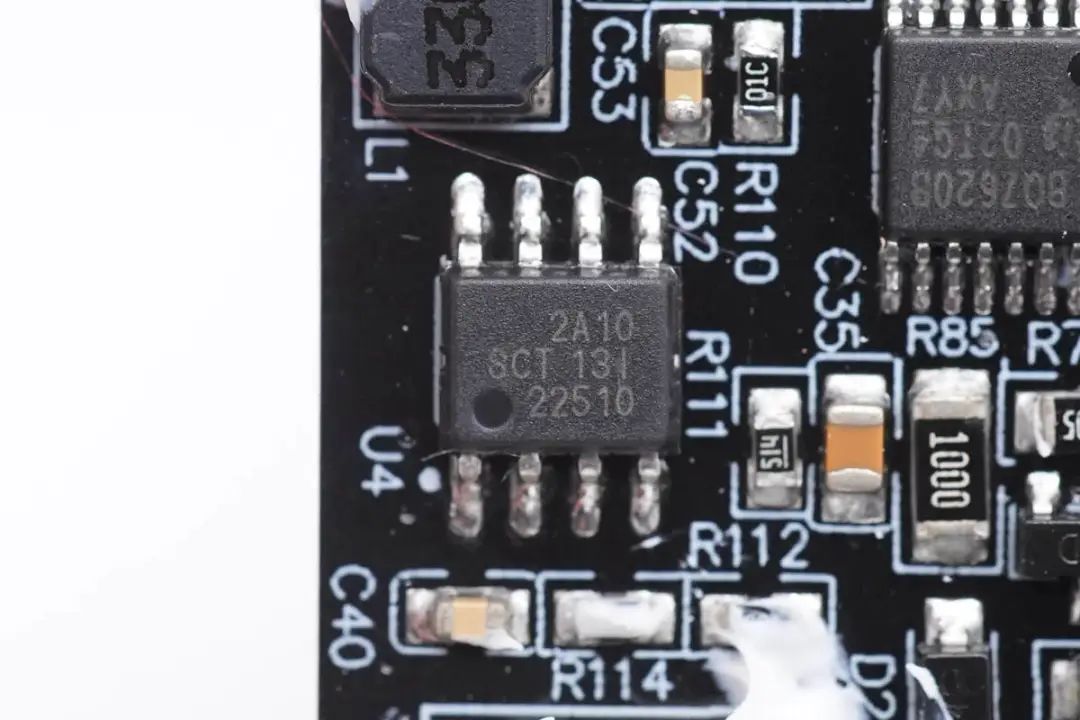

降压芯片来自芯洲科技，型号SCT2A10，是一颗85V输入电压，输出电流0.6A的同步降压转换器，支持开关频率编程，内置750/500mΩ开关管，工作频率300-800KHz可调节，支持逐周期过流保护，支持过压和过热保护，采用ESOP8封装。

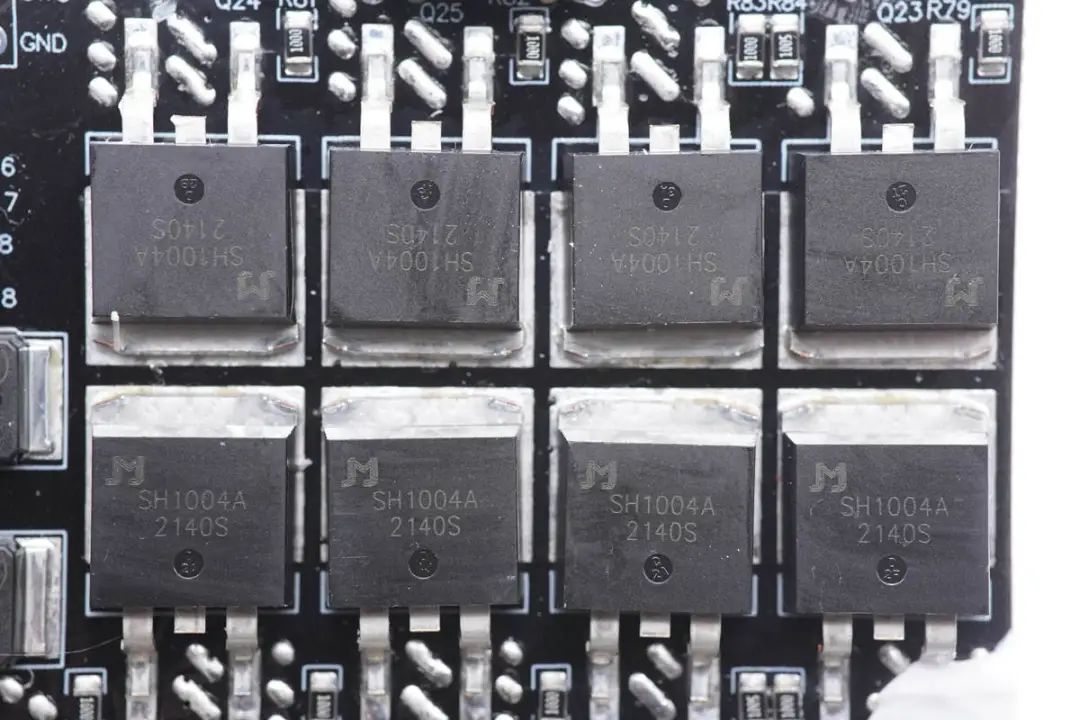

电池保护管来自捷捷微，型号JMSH1004，是一颗100V耐压，3mΩ导阻的NMOS管，采用TO263封装。
两颗PMOS用于电池过放预充电功能。

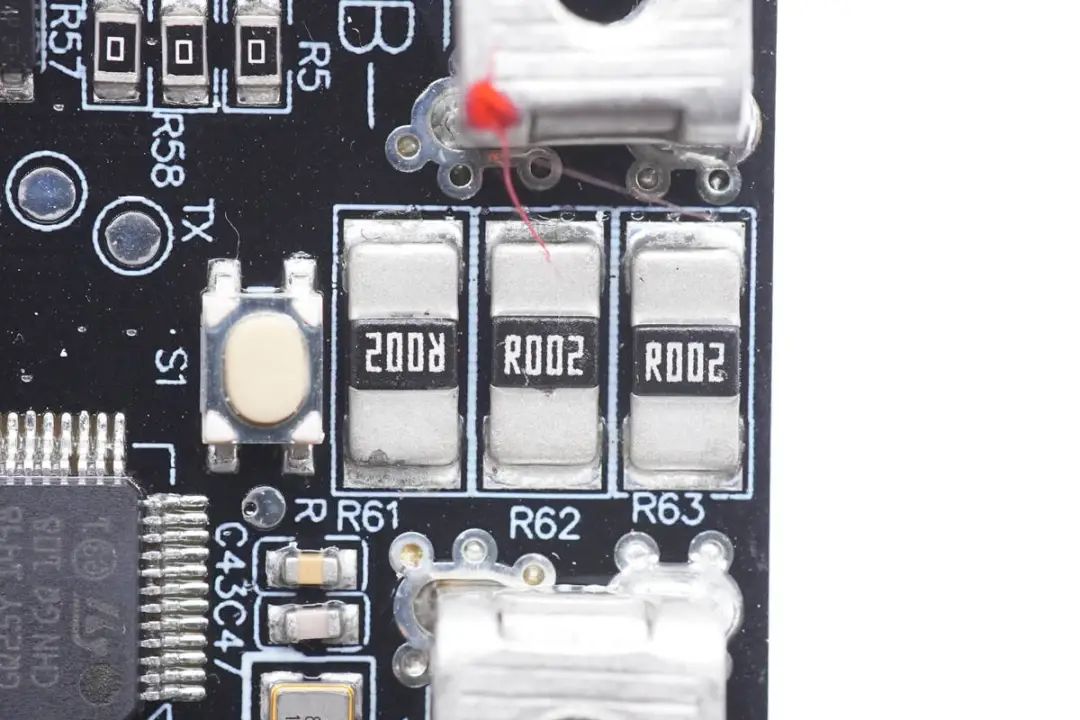

连接在负极侧的电流取样电阻，采用2512封装，3颗2mΩ的电阻并联。

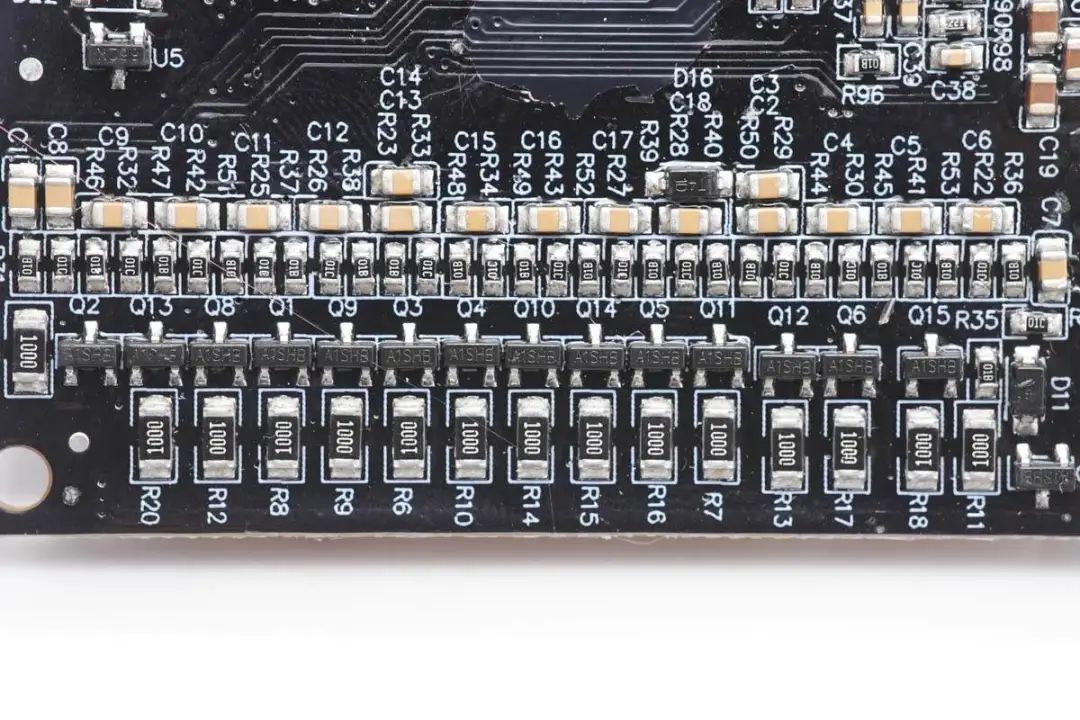

电池均衡MOS管和均衡电阻特写，可以看出保护板支持15串电池均衡应用。

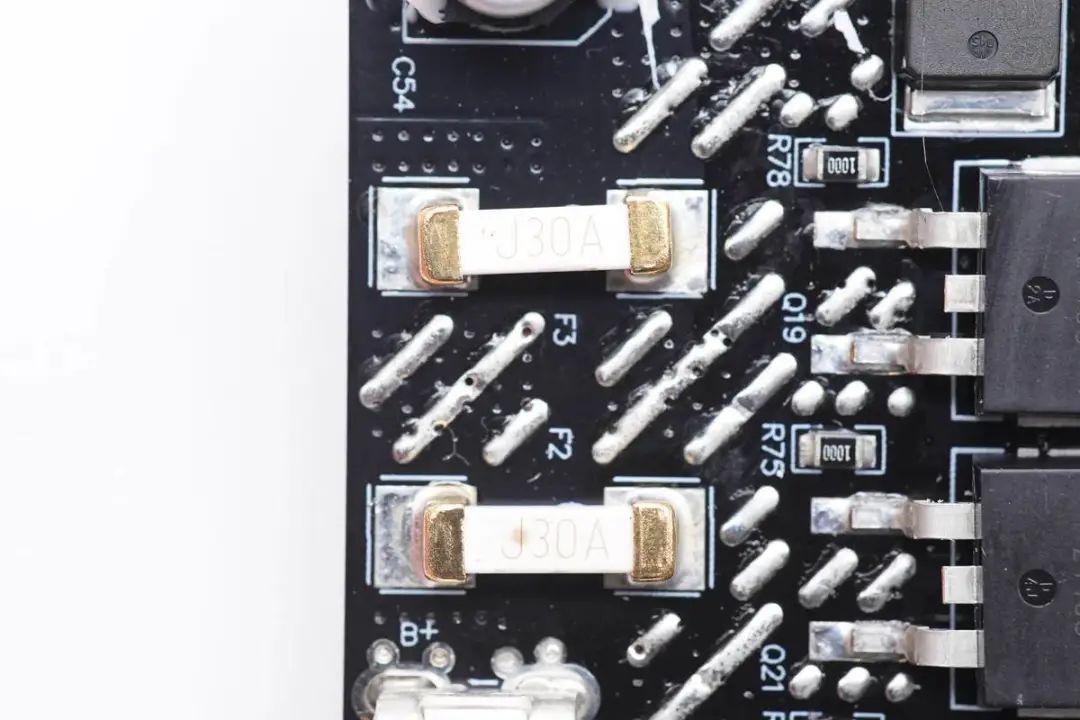

串联在正极的贴片保险丝，额定电流30A，图中使用两颗并联。

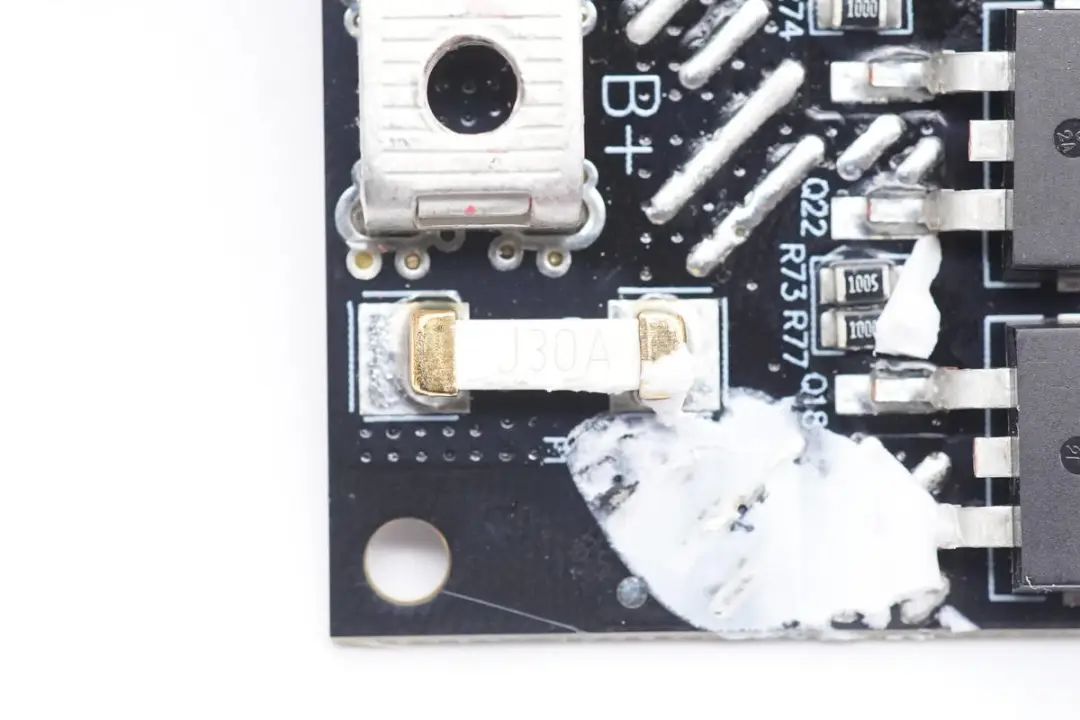

另一颗保险丝特写，共3颗30A保险丝并联。
连接到逆变器机头的连接器。

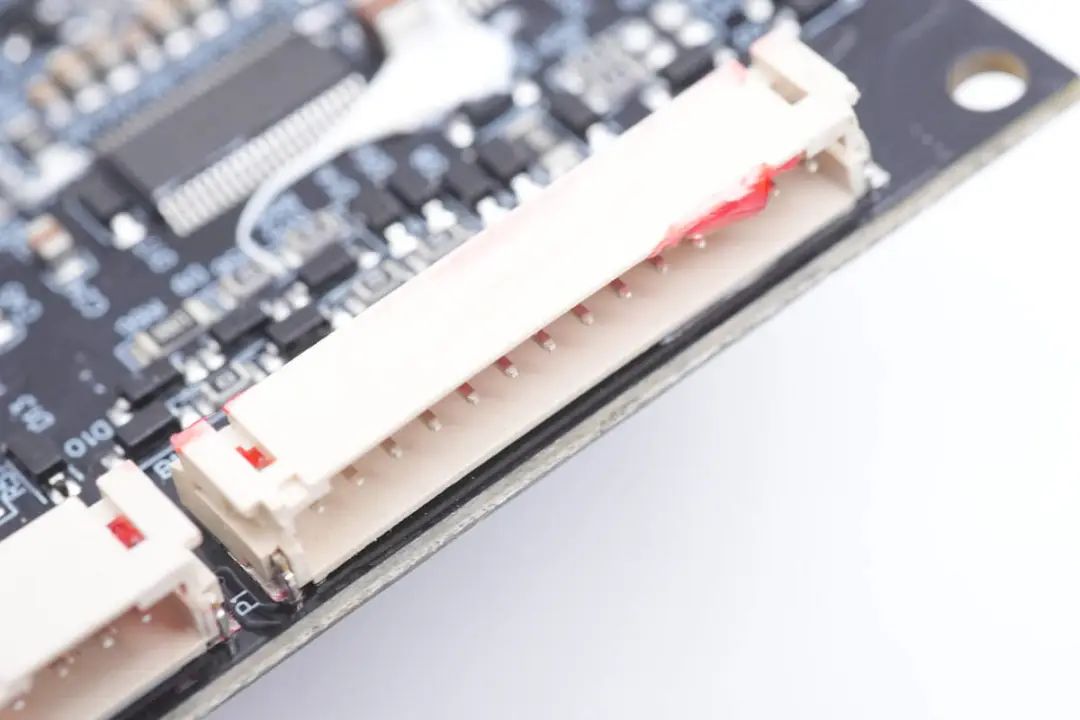

连接电池均衡线的连接器。
拆下电池组的保护板，绝缘玻纤板特写。

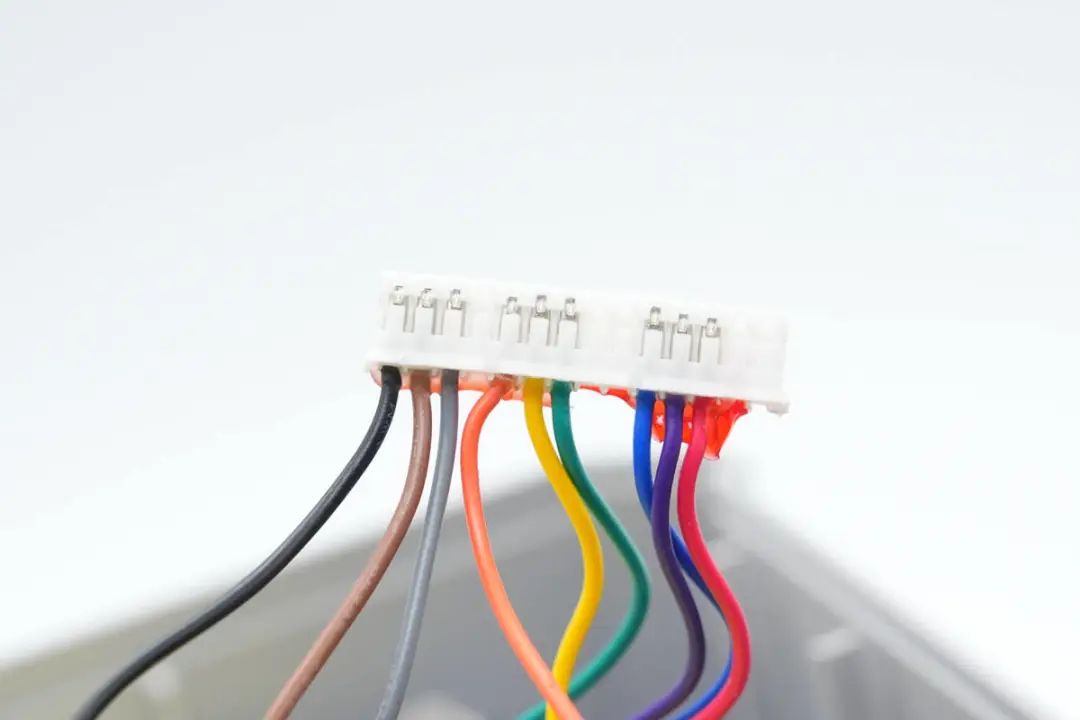

电池均衡线插头特写。

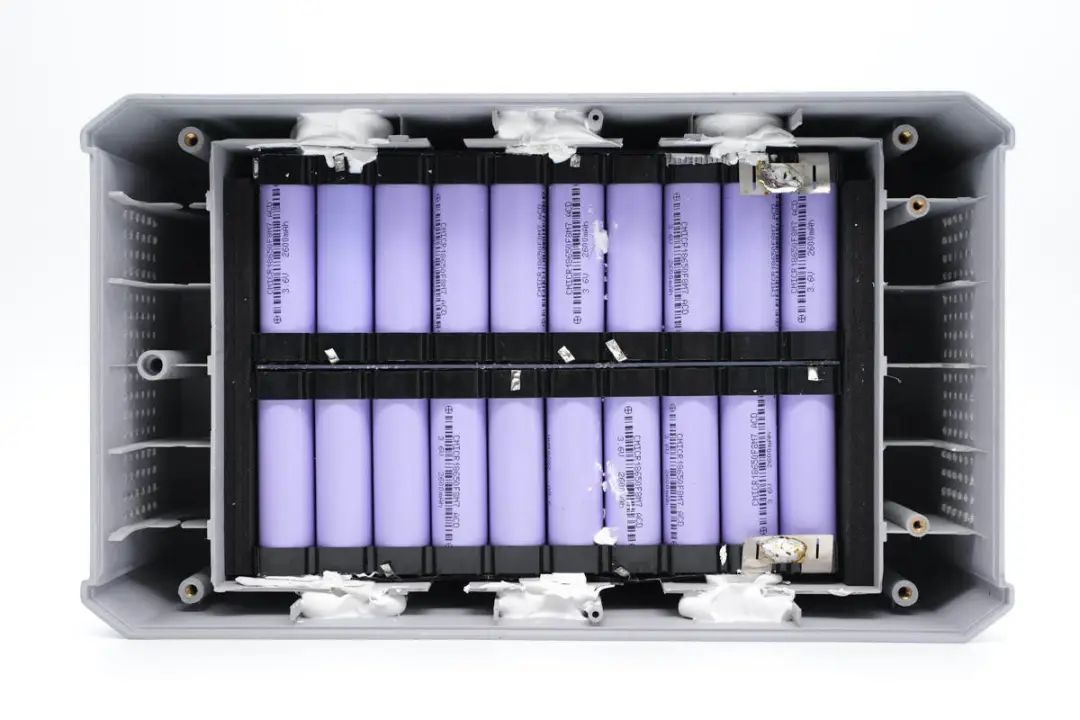

下面开始观察电池，电池为4层结构，每层20节，为10S8P连接。

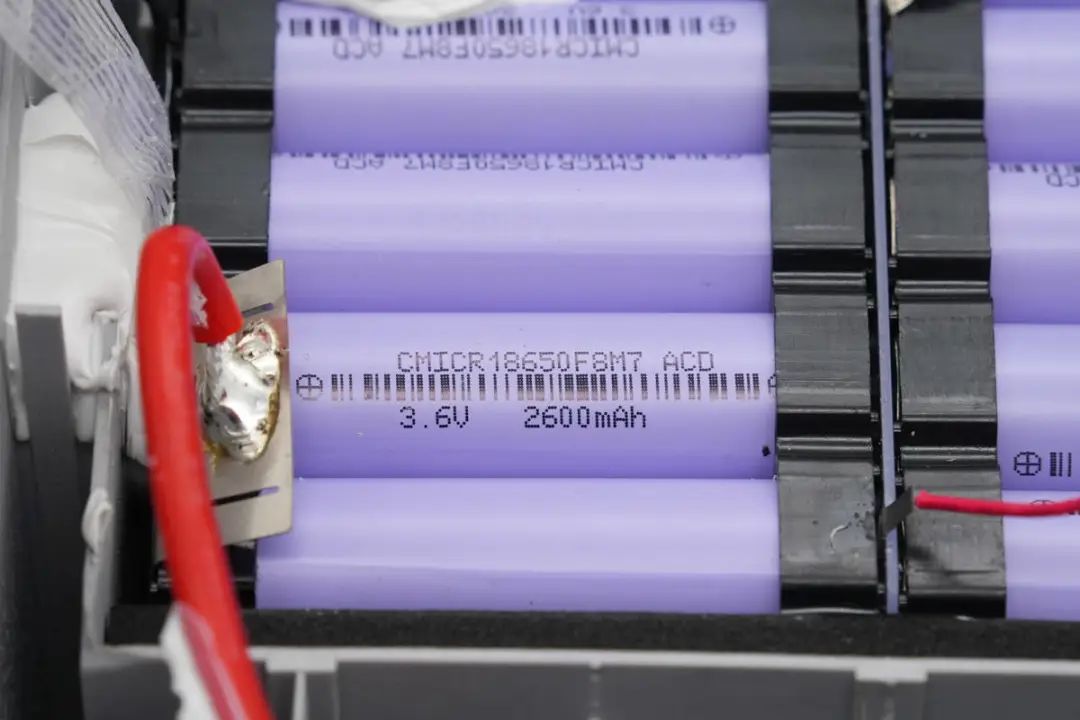

电池固定在塑料绝缘支架中，导线焊接在镍片上输出。电池来自CHAM创明，18650F8M7动力锂电池，支持15C放电，电压为3.6V，容量为2600mAh。

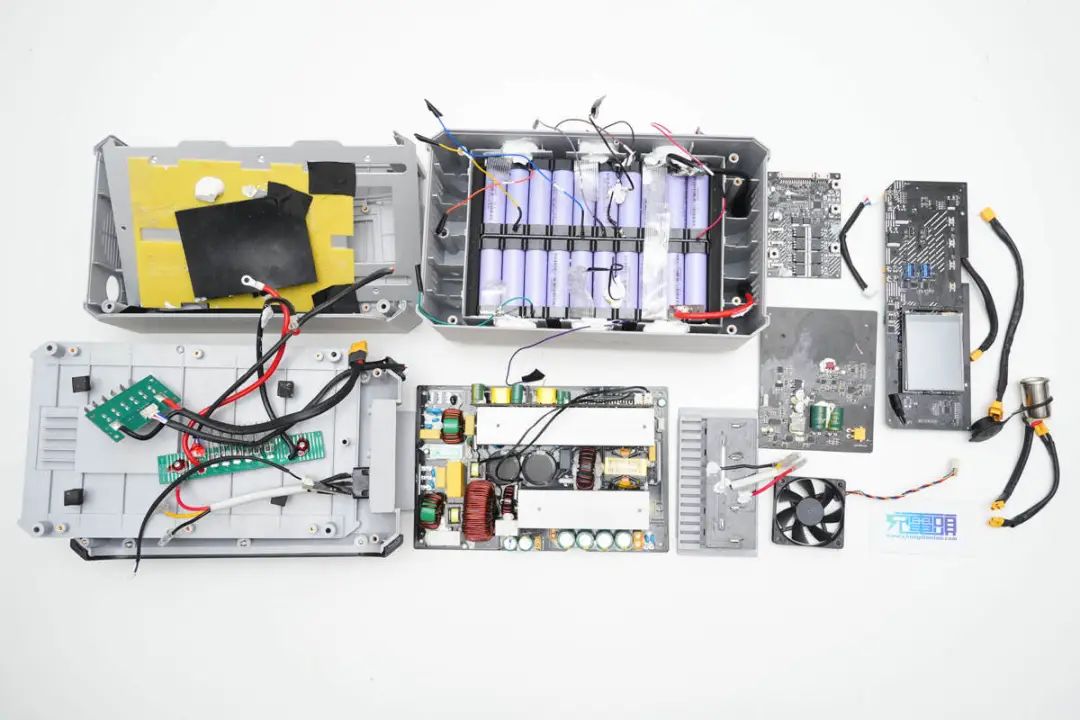

全部拆解完毕，来张全家福。
