TS3A24157是0.65Ω 通态电阻、3.3V、2:1 (SPDT)、2 通道模拟开关

产品详情

描述：

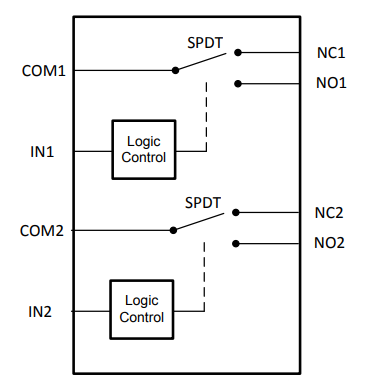

TS3A24157 是一款双向、2 通道、ADXL103CE单刀双掷 (SPDT) 模拟开关，设计工作电压为 1.65 V 至 3.6 V。该器件提供低导通电阻和出色的导通电阻匹配先断后合功能，以防止信号从一个通道传输到另一个通道期间出现信号失真。该器件具有出色的总谐波失真 (THD) 性能，并且功耗极低。这些特性使该设备适用于便携式音频应用。

特性：

●指定先断后合切换

●低导通电阻（最大值 0.65-Ω）

●低电荷注入

●出色的导通电阻匹配

●低总谐波失真

●1.65V 至 3.6V 单电源运行

●双向信号路径

●闩锁性能超过 100 mA，符合 JESD 78，II 类标准

●根据 JESD 22 测试的 ESD 性能

○2000-V 人体模型（A114-B，II 类）

○1000V 充电器件模型 (C101)

应用：

●手机

● 掌上电脑

●便携式仪器

●音频和视频信号路由

●低压数据采集系统

●通信电路

●调制解调器

●硬盘驱动器

●计算机外围设备

●无线终端和外围设备

参数：

配置：2:1 单刀双掷

通道数 (#)：2

电源电压-单(V)：1.8、2.5、3.3

协议：模拟、UART、I2C

罗恩（典型值）（欧姆）：0.45

CON (典型值) (pF)：140

通态泄漏电流（最大值）（μA）：0.4

带宽 (MHz)：50

工作温度范围（℃）：-40 至 85

特征：1.8V 兼容控制输入，先断后合

输入/输出持续电流（最大值）（mA）：300

电源电流 (Typ) (uA)：0.01
