ADS1296R是具有集成呼吸阻抗和 ECG 前端的 6 通道 24 位 Δ-Σ (ΔΣ) 模数转换器 (ADC)

产品详情

描述：

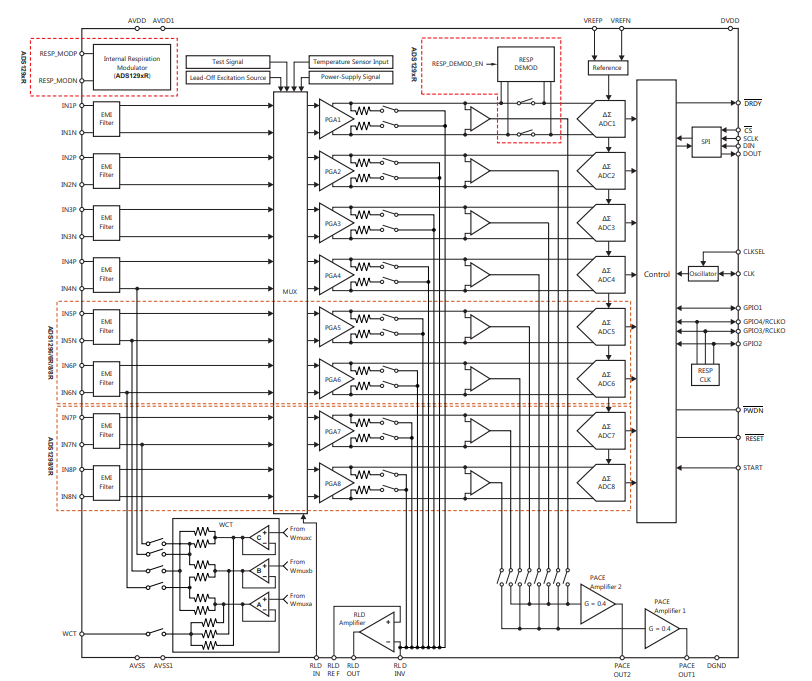

ADS1294、ADS1296、ADS1298 (ADS129x) 和 ADS1294R、ADS1296R ADS1298R (ADS129xR) 是一个多通道、同步采样、24 位、Δ-Σ (ΔΣ) 模数转换器 (ADC) 系列，具有内置AD5161BRM100可编程增益放大器 (PGA)、内部基准和板载振荡器。ADS129x 和 ADS129xR 集成了医疗心电图 (ECG) 和脑电图 (EEG) 应用中通常需要的所有功能。ADS129x 和 ADS129xR 具有高集成度和卓越性能，能够以显着减小的尺寸、功耗和总体成本开发可扩展的医疗仪器系统。

ADS129x 和 ADS129xR 每个通道都有一个灵活的输入多路复用器 (mux)，可以独立连接到内部生成的信号，用于测试、温度和引线脱落检测。此外，可以选择任何输入通道配置来导出右腿驱动 (RLD) 输出信号。ADS129x 和 ADS129xR 以高达 32 kSPS 的数据速率运行，从而允许实施软件步速检测。可以在器件内部使用上拉或下拉电阻器或激励电流吸收器或源来实现引线脱落检测。三个集成放大器生成标准 12 导联心电图所需的 Wilson 中心端子 (WCT) 和 Goldberger 中心端子 (GCT)。ADS129xR 版本包括完全集成的呼吸阻抗测量功能。

封装选项包括微型 8mm × 8mm、64 球 BGA 和 TQFP-64。ADS129x BGA 版本的额定商业温度范围为 0°C 至 70°C。ADS129xR BGA 和 ADS129x TQFP 版本的额定工业温度范围为 –40°C 至 +85°C。

特性：

●八个低噪声 PGA 和八个高分辨率 ADC（ADS1298、ADS1298R）

●低功耗：0.75 mW/通道

●输入参考噪声：4 μV PP（150 Hz BW，G = 6）

●输入偏置电流：200 pA

●数据速率：250 SPS 至 32 kSPS

●CMRR：–115 分贝

●可编程增益：1、2、3、4、6、8 或 12

●支持符合 AAMI EC11、EC13、IEC60601-1、IEC60601-2-27 和 IEC60601-2-51 标准的系统

●单极或双极电源：

○AVDD = 2.7V 至 5.25V

○DVDD = 1.65 V 至 3.6 V

●内置右腿驱动放大器、导联脱落检测、威尔逊中心端子、步速检测、测试信号

●综合呼吸阻抗测量

●数字步速检测能力

●内置振荡器和参考

●SPI? 兼容串行接口

应用：

医疗仪器（ECG、EMG 和 EEG）：病人监护； 动态心电图、事件、压力和生命体征，包括 ECG、AED、远程医疗双频指数 (BIS)、诱发音频电位 (EAP)、睡眠研究监视器。

参数：

应用：5 导联心电图、6 导联心电图、呼吸、患者监护

输入通道数：6

分辨率（位）：24

LED 数量：0

接口类型：SPI

工作温度范围（℃）：-40 至 85
