在冬天，谁都不要摸我的电路板！女神都不行！

在冬天，人体可释放高达几万伏特的静电，大家千万别因为携带静电的手直接触摸带电主板而导致主板烧坏！



图1 人手与电路板不能太亲密？

人手不能直接接触或触摸电路板是电子工程师的常识，这是为什么呢？

一、静电的危害

不同的环境下，人体携带的静电电压从几伏几百伏到几万伏不等。人手接触电子元器件（导体）会产生静电放电，使器件损坏，降低可靠性；严重时，静电放电造成器件击穿，使产品直接报废。

此外，静电放电过程同时辐射出某种频率下的无线电波，干扰周边微处理器，造成应用程序运行紊乱，严重影响设备的正常工作。



图2 注意静电

因此在日常的生产、工作中需规范操作（包括正确佩戴静电环）；尽量避免人手直接接触电子元器件，特别是在带电状态。

二、静电对核心板反馈回路的影响

以某款电路板为例进行测试（该核心板通过了电磁兼容工业4级试验，包括静电、浪涌、脉冲群、传导骚扰等），在上电状态下，工程师手指触摸图3所示黄色圈注位置，可诱发系统重启现象。这是什么原因呢？

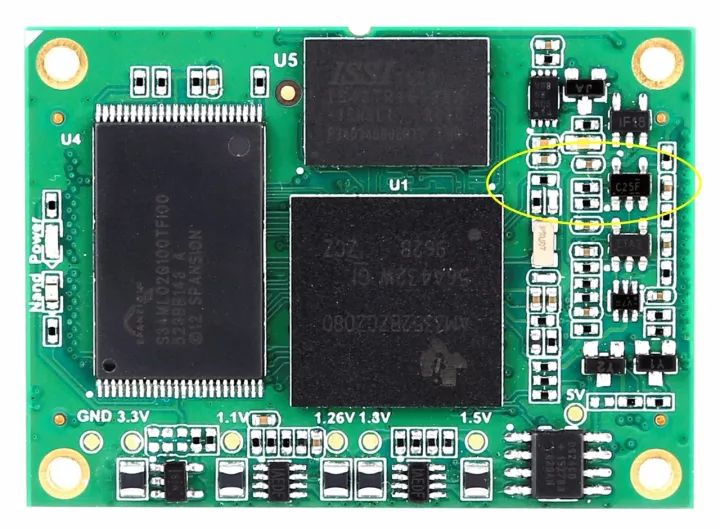

图3 M3352工业级核心板

图3黄色圈注区域（R80，C116，R79，R78）是系统主电源3.3V DC-DC的负反馈及补偿网络（FB部分），如图4所示。

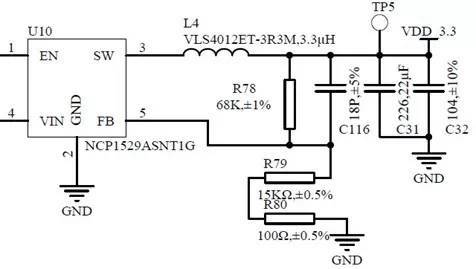

图4 系统电源电路

人手触摸（人体等效电阻等引入干扰）改变反馈回路特性（包括极点发生偏移），造成反馈回路震荡，导致DC-DC输出电压不稳定。

DC-DC的输出电压不稳定，轻者导致系统重启（DC-DC自动调低输出电压），严重时会烧坏电路板主芯片（DC-DC自动调高输出电压），因此主板带电禁止触摸。



图5 主板带电禁止触摸

三、如何预防静电

1、防静电无绳手腕带

图6 防静电无绳手腕带

根据“电晕放电”效应和尖端放电原理，当聚积的电荷超过一定值时因电位差向空间放电，从而达到消除静电的目的。特点：方便、可靠，流动岗位才允许佩戴。静电耗散时间：小于0.5s。

2、防静电手腕带



图7 防静电手腕带

人体皮肤与手腕带上的导静电材料直接接触，当手腕带接地时，通过接地系统将人体运动产生的静电迅速泄放。静电泄放时间：小于0.1s。

3、防静电PU涂层手套

图8 防静电PU涂层手套

防静电PU手套可进一步预防人体静电通过手部接触传导至电路板。手背导电丝间距：10mm。
