电梯网络摄像机常用的三种传输方案

来源:弱电干货发布时间:2022-04-19628浏览

方案一：使用电梯专用网线

由于在电梯内安装监控环境比较特殊，电梯要不停的上下运动，因此如果采用有线传输方式时需采用电梯专用的抗拉网线，不能使用普通网线，时间久了很容易被拉断从而影响信号传输。

电梯专用网线可分为两种，一种由双绞线+两芯电源线+钢丝组成（如图1所示），另一种由双绞线+钢丝组成（如图2所示）。两种线缆的共同点都是通过钢丝提高线缆的抗拉性，不同点是一种含电源线，一种不含电源线，如果采用不支持POE供电的网络摄像机，可选择第一种网线，如采用支持POE供电的网络摄像机，可选择第二种。

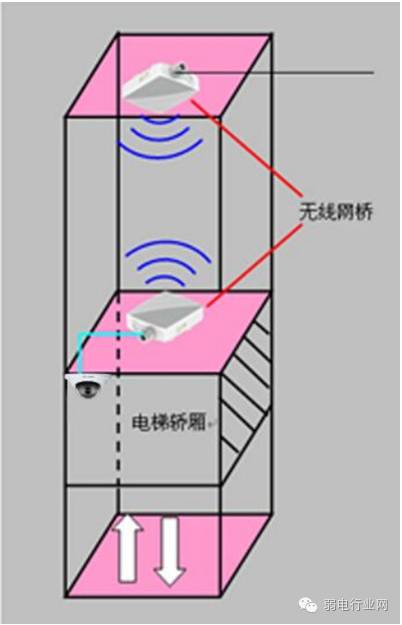

方案二：使用无线网桥传输方式

网线的最远传输距离为100米，如果楼层较高，也可采用无线传输方式，无线网桥发送端固定在轿厢顶部，无线网桥接收端固定在电梯井的顶部，摄像机供电可直接采用轿厢顶部的AC220V电压转DC12V供电。使用无线网桥传输时应注意在设备调试过程中充分保证无线网桥的信号强度，确保视频信号的流畅传输。

电梯监控因受环境约束，在信号传输方面要求比较苛刻。现在电梯中基本都是使用交流变频调速技术，而变频调速器本身又具有很强的高频寄生干扰，通常变频调速器辐射出带宽为0~10MHz,而且幅度很强的干扰信号，这个干扰信号可以通过电源线和空间辐射两种途径进入视频监控系统，干扰视频图像。因此多采用特种多屏蔽电梯监控专用随行线缆。随缆虽说施工和原料成本稍高，但按建筑智能化相关规定和施工规范还是用视频随行线缆的。无线虽说施工简单，但抗干扰能力和使用寿命上远远不及线缆，且故障率较高。所以，在使用无线设备时，一定要选用5.8G无线网桥，不能选用2.4G无线网桥。

备注：

5.8G比2.4G的无线网桥拥有更高的抗干扰性，雨衰也比较小，所以适用于远距离的无线传输。

2.4G比5.8G的无线网桥的穿透性和绕射性要好，用来做室内WIFI覆盖、近距离的传输比较好。

两者所采用的传输频段都不一样，一个是2.4G的，一个是5.8G的，2.4G发展得比较早，因此在很多场所都能监测得到2.4G的信号，容易造成同频干扰。

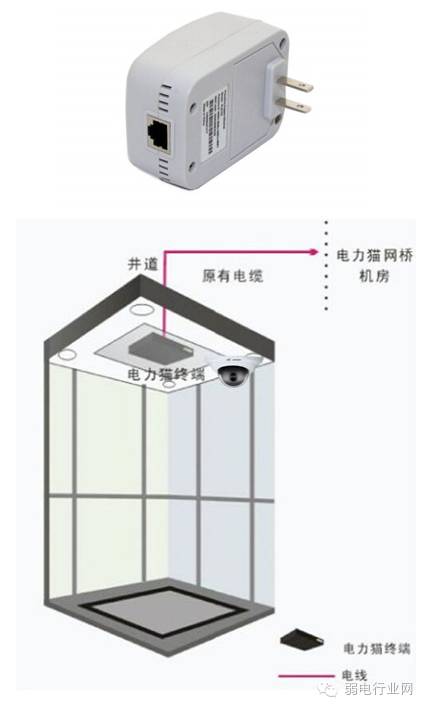

方案三：采用电力猫传输方式

电梯内安装网络摄像机也可采用电力猫设备，利用电梯轿厢上的220V插座实现视频数据的传输。电力猫即“电力线通讯调制解调器”，是通过电力线进行网络传输的Modem俗称。电力线是电梯中的必备线缆，利用电梯内现有的电力线和插座组件局域网络，传输实时的高清视频信号，可免除了巨额的铺设电缆投资，节省了大量的人力物力。同时具有即插即用的特点，使用较为方便。
