----- 充电头网拆解报告 第2083篇 -----
前言
虽然说固态硬盘已经非常普及了，但是大容量机械硬盘依然有存在的市场空间，用于存储大容量的视频文件等等，对应的3.5寸大容量外置硬盘也是一直都有推出。机械硬盘对于供电的要求相当高，使用的外接电源，需要有足够的功率才能保障硬盘的稳定运行。
充电头网拿到了一款希捷Backup Plus Hub移动硬盘的外接电源，这款电源由欧陆通生产，支持宽电压输入，输出为12V3A，满足大容量机械硬盘的供电需求。下面是这款电源的详细拆解，下面来看看这款电源的做工用料。
希捷移动硬盘36W适配器开箱

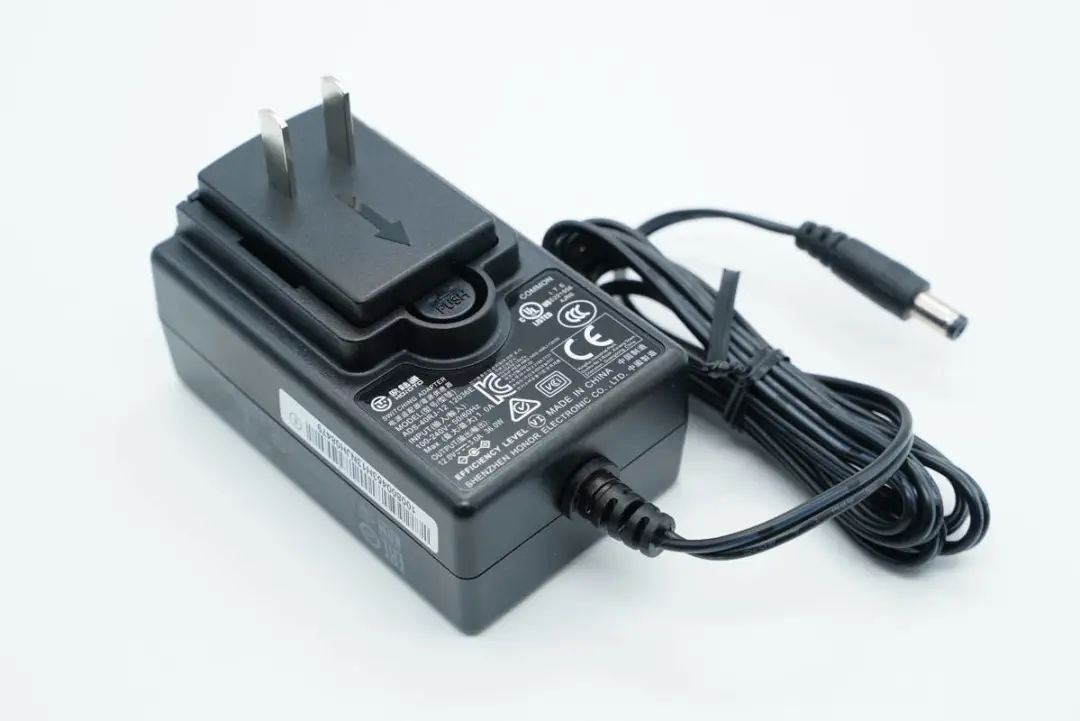

这款适配器采用经典直板造型设计，自带DC圆头输出线缆，外壳磨砂边角过渡圆润。

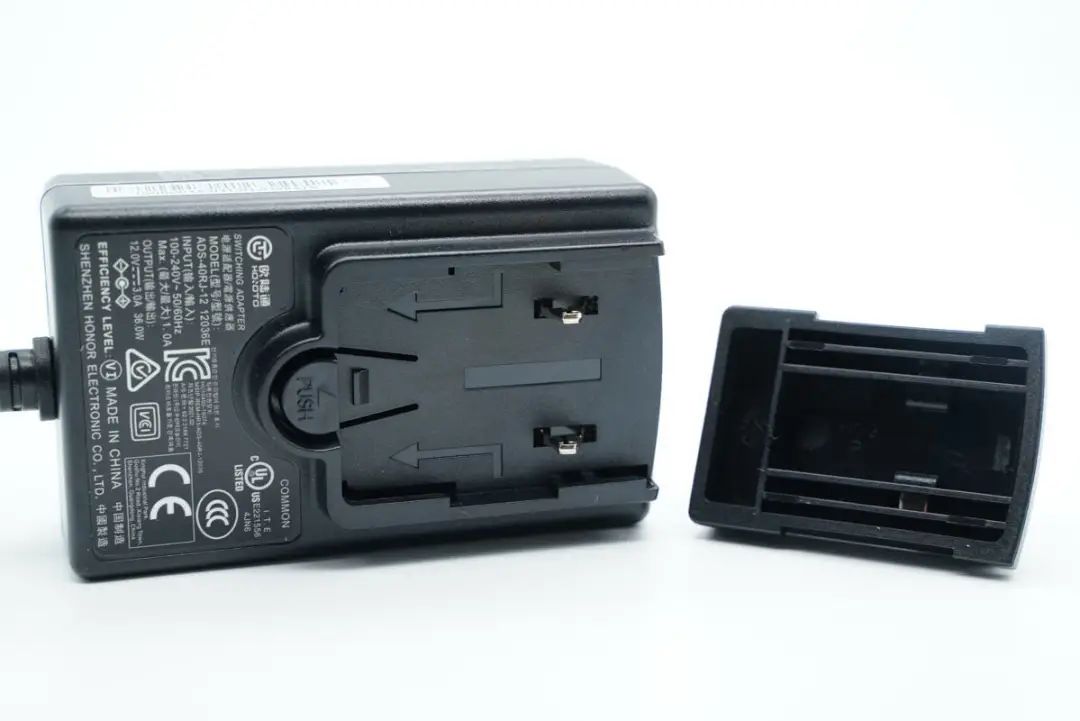

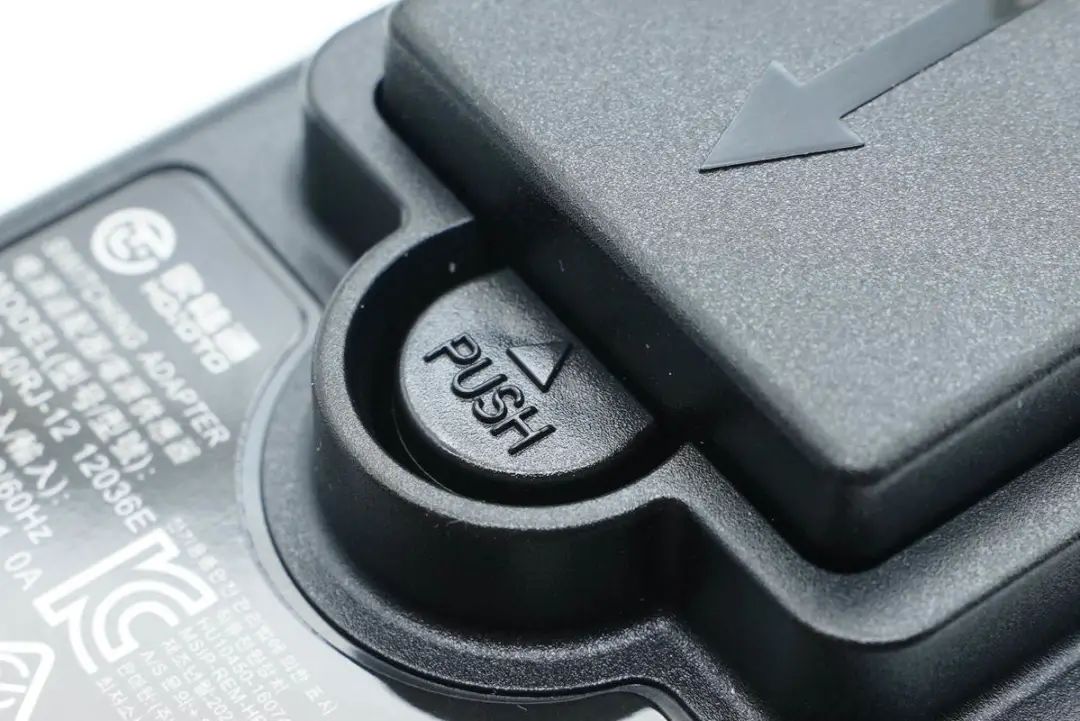

插脚独立模块设计，通过卡扣固定，其中一侧设有脱扣按板，按下即可分离。
插脚独立模块设计便可以进行更换，解决用户外带出差不同地区插脚对不上无法使用的尴尬场景，只需更换插脚而不用买新电源，省钱更省心。

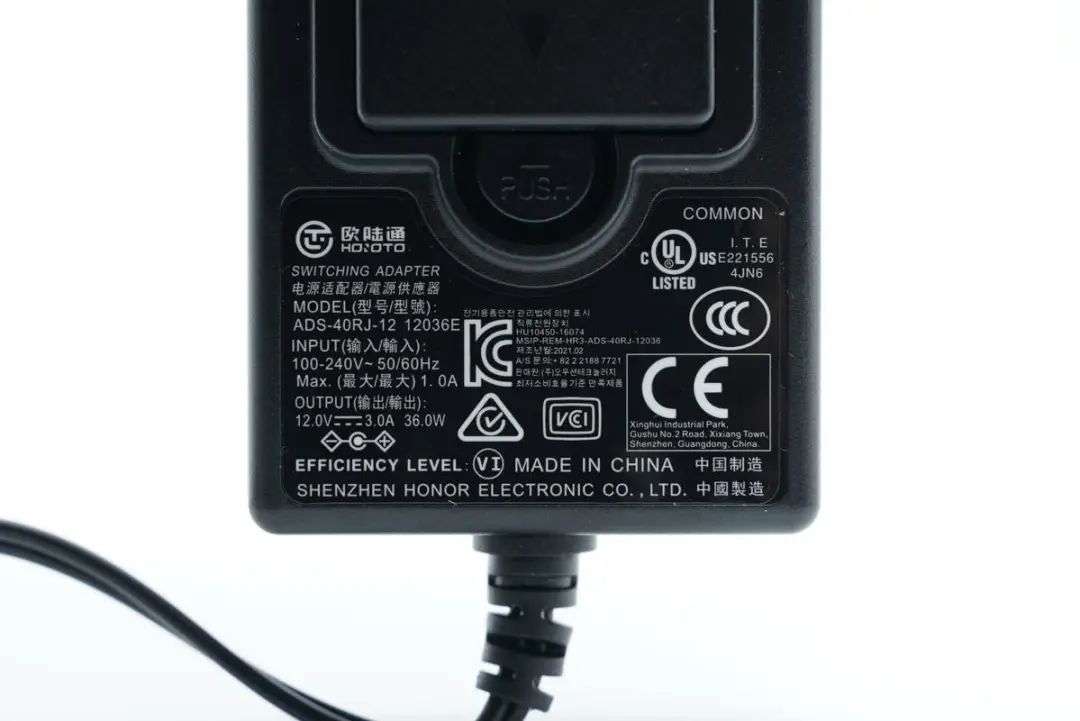

插脚所在一面还贴有充电器铭牌
型号：ADS-40RJ-12
输入：100-240V~50/60Hz 1A
输出：12V3A
充电器已经通过了CCC、CE、UL、KC、VCCI认证。

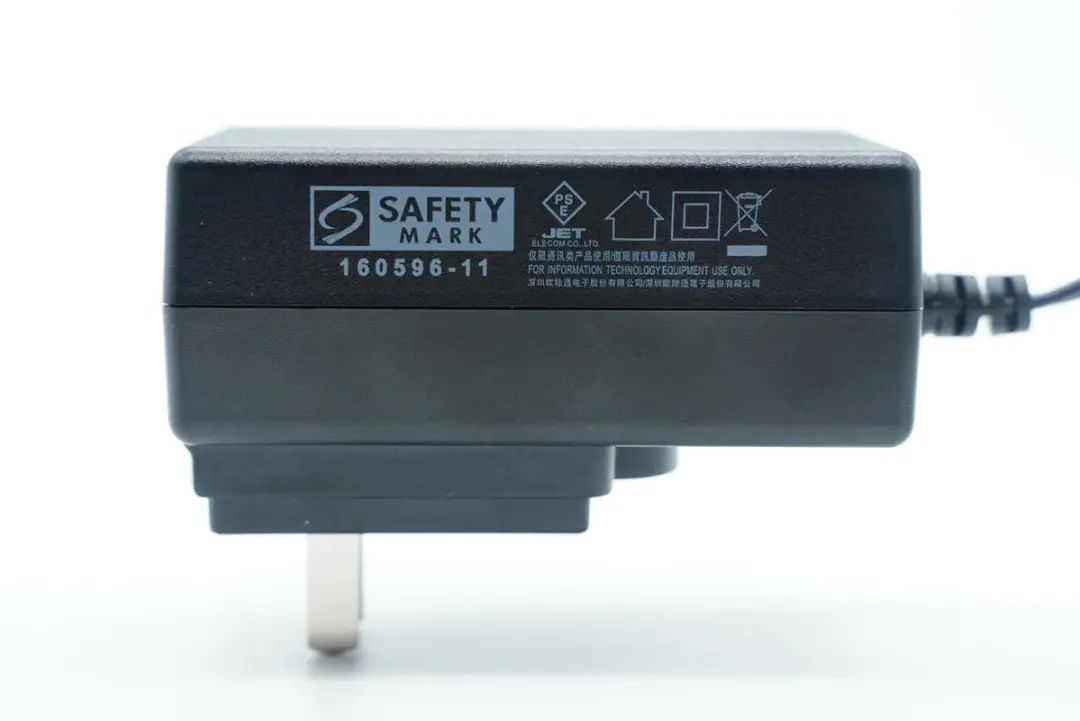

侧面印有制造商为深圳欧陆通电子股份有限公司，充电器还通过了PSE认证。

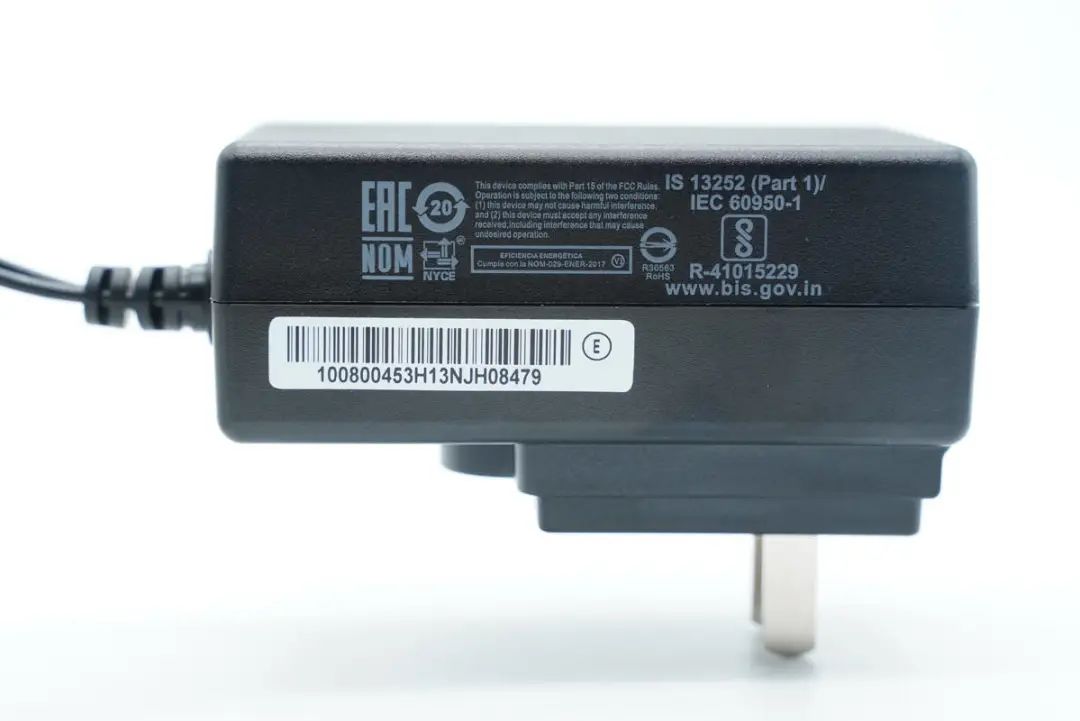

另一侧还印有EAC、NOM、NYCE认证标识等。

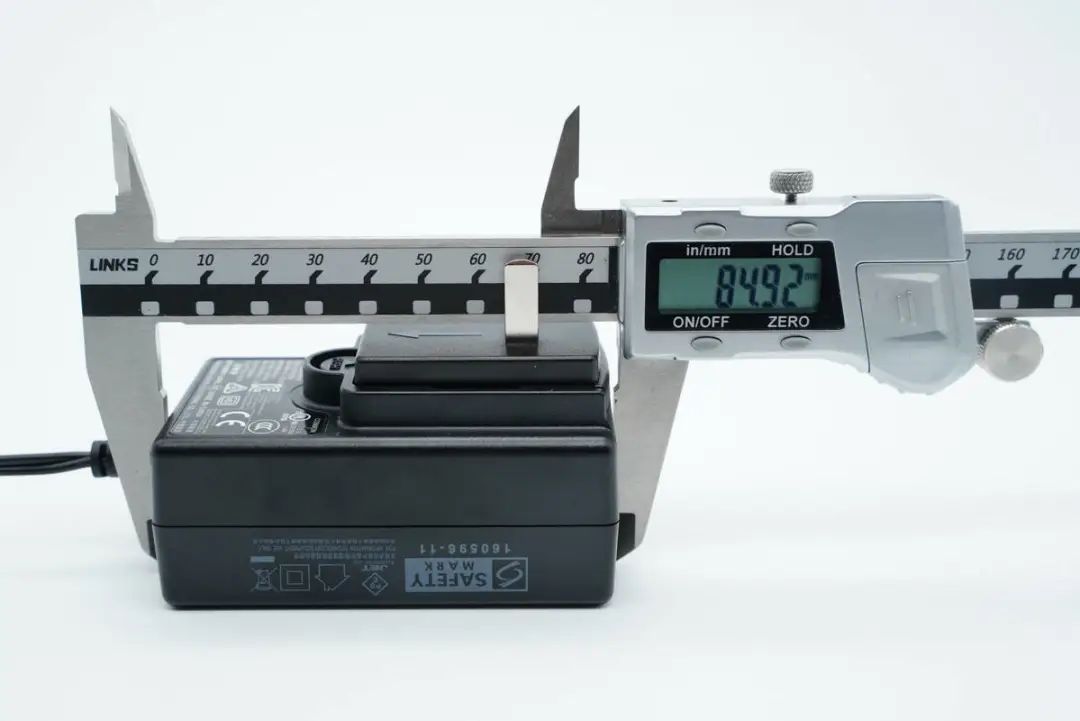

测得充电器机身长度为84.92mm。

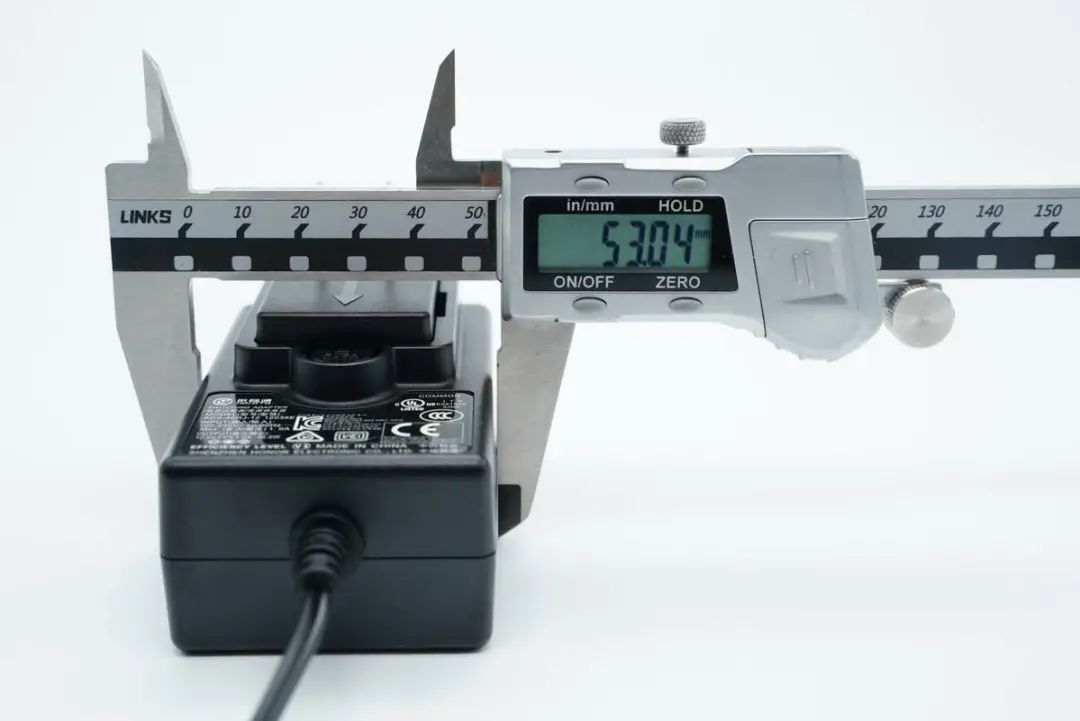

宽度为53.04mm。

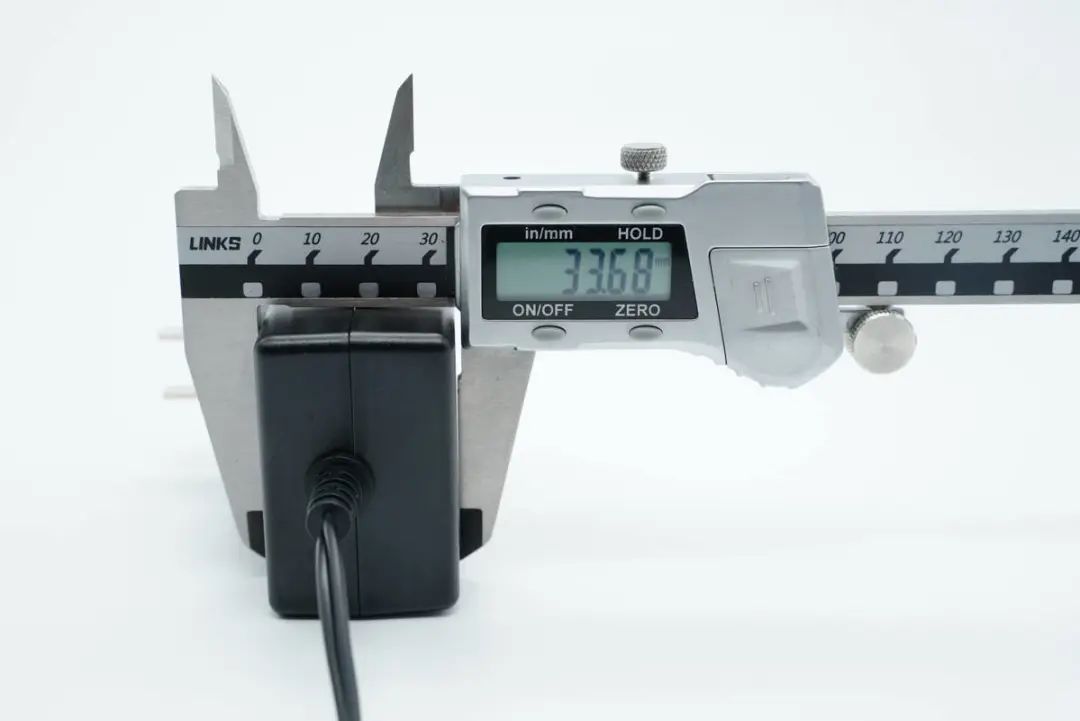

厚度为33.68mm。

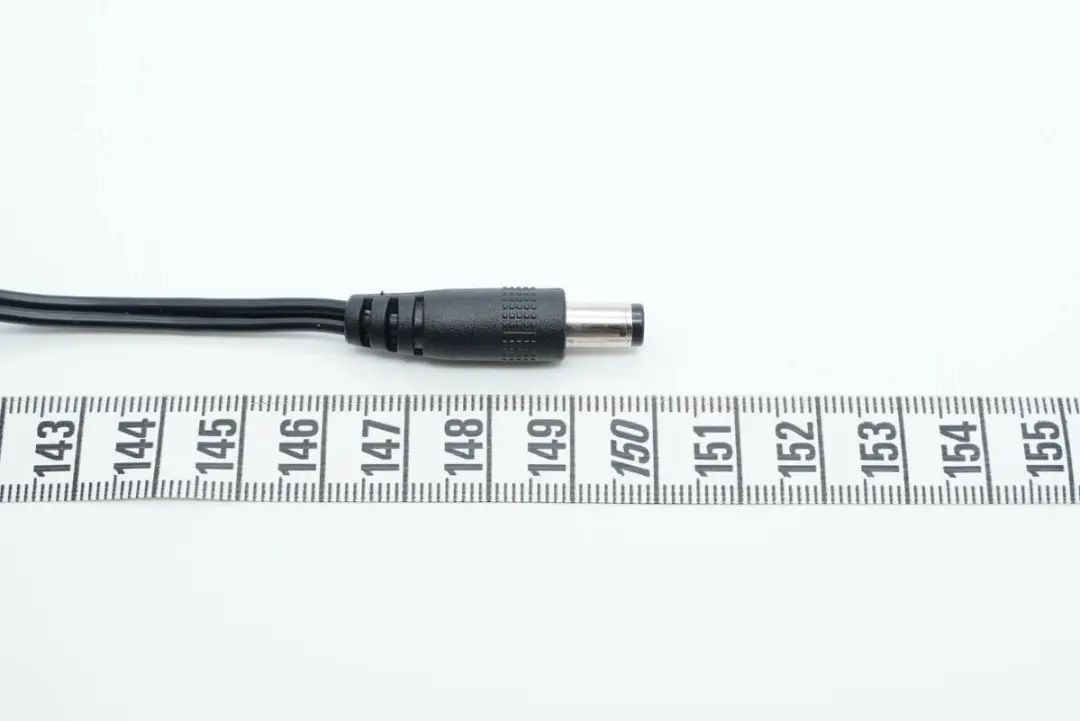

测得线缆长约1.5米，插头为5525规格。

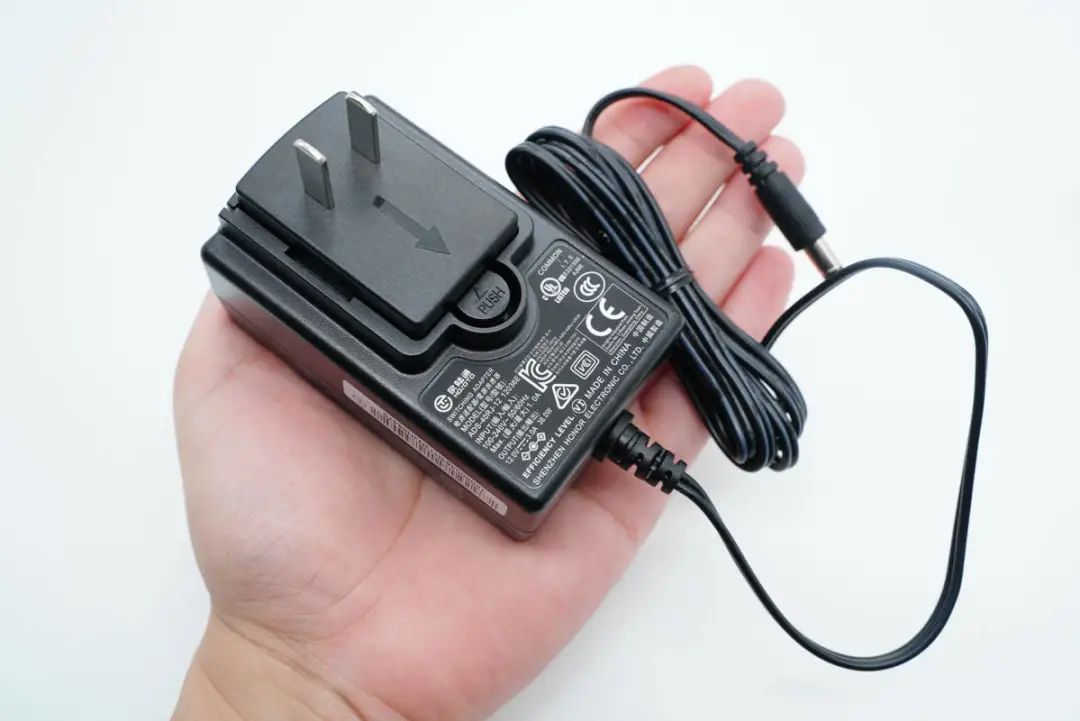

充电器拿在手上的直观感受。

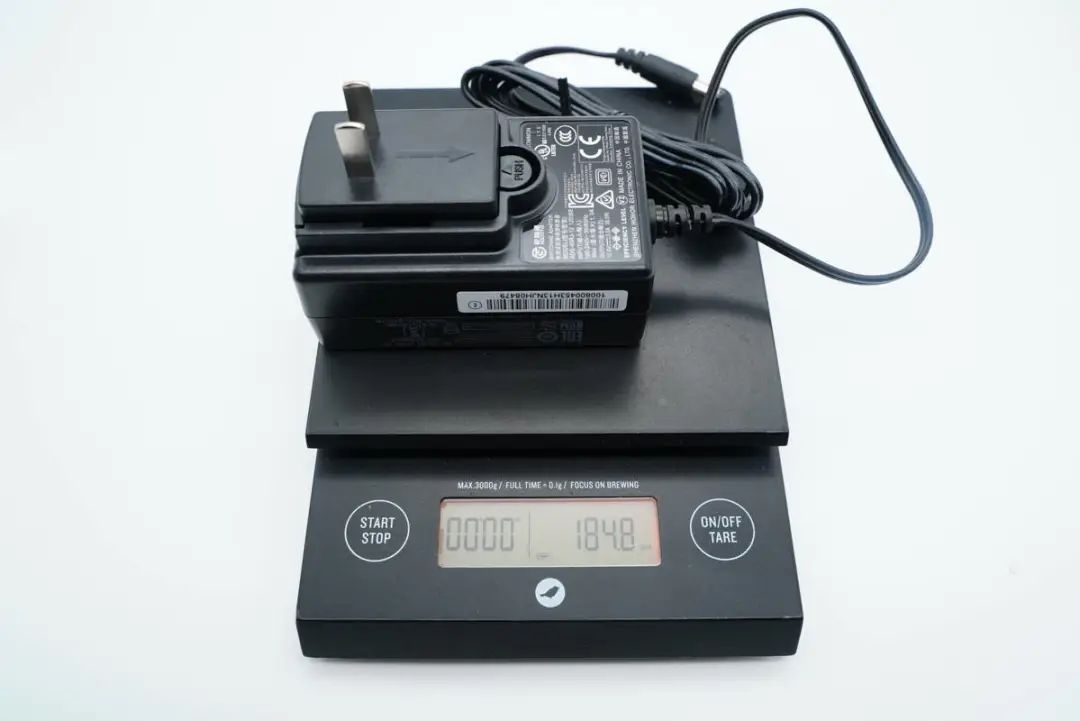

总重量业务185g。
希捷移动硬盘36W适配器拆解
对这款适配器有了基本了解后，下面充电头网就对其进行详细拆解，一起来看看产品的用料做工如何。

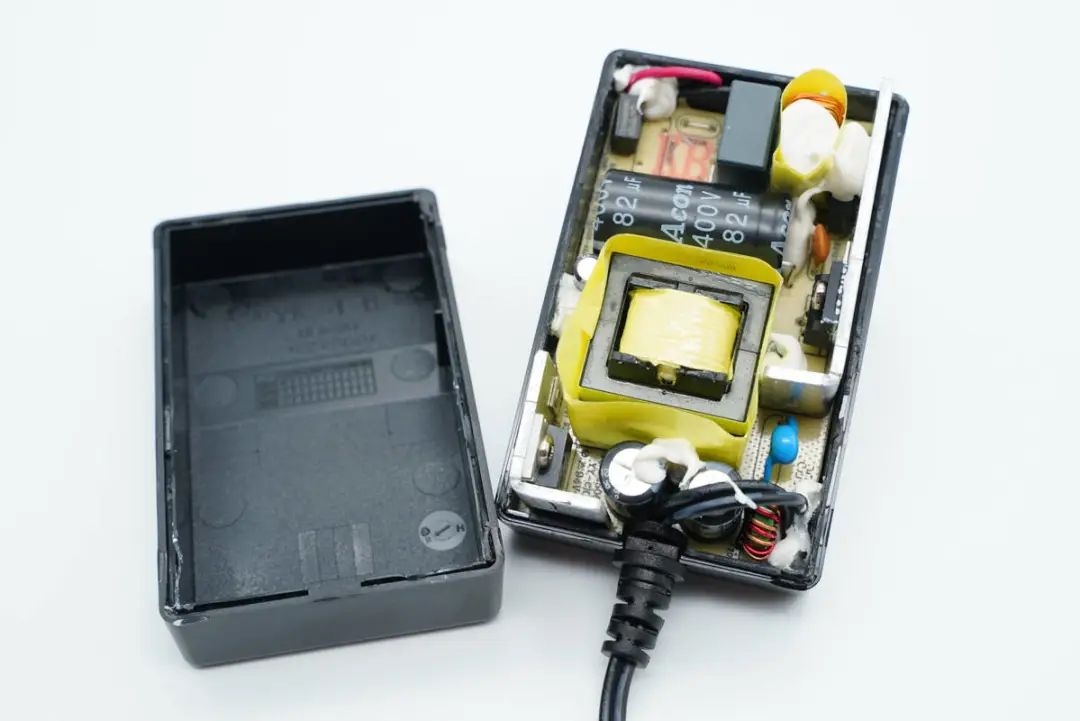

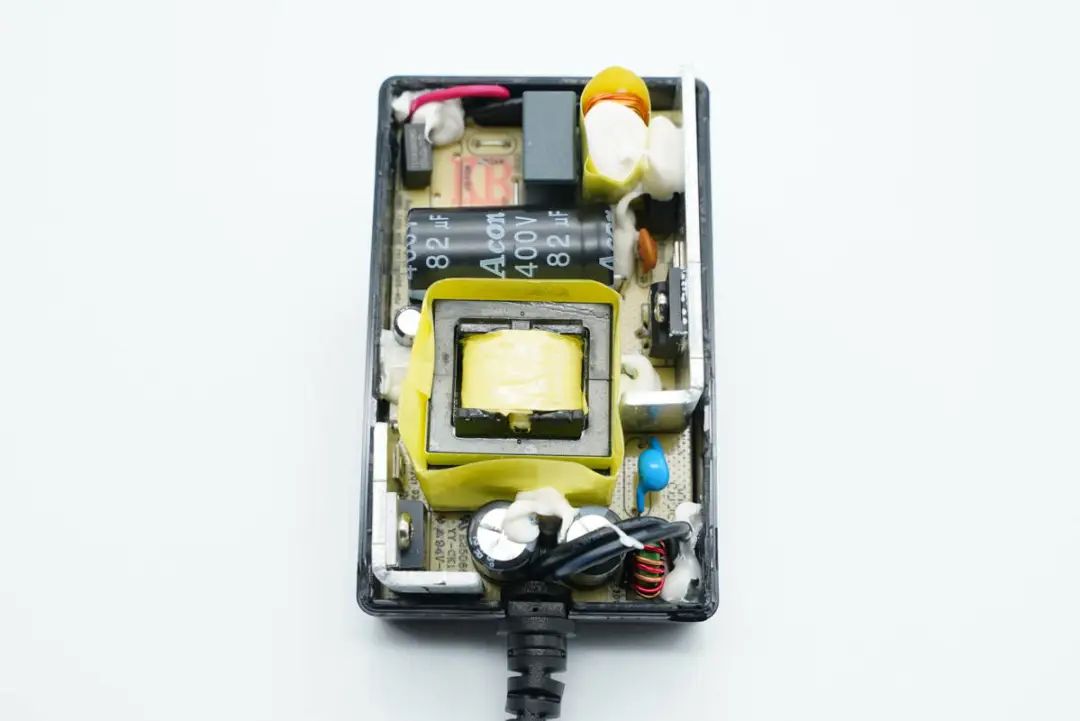

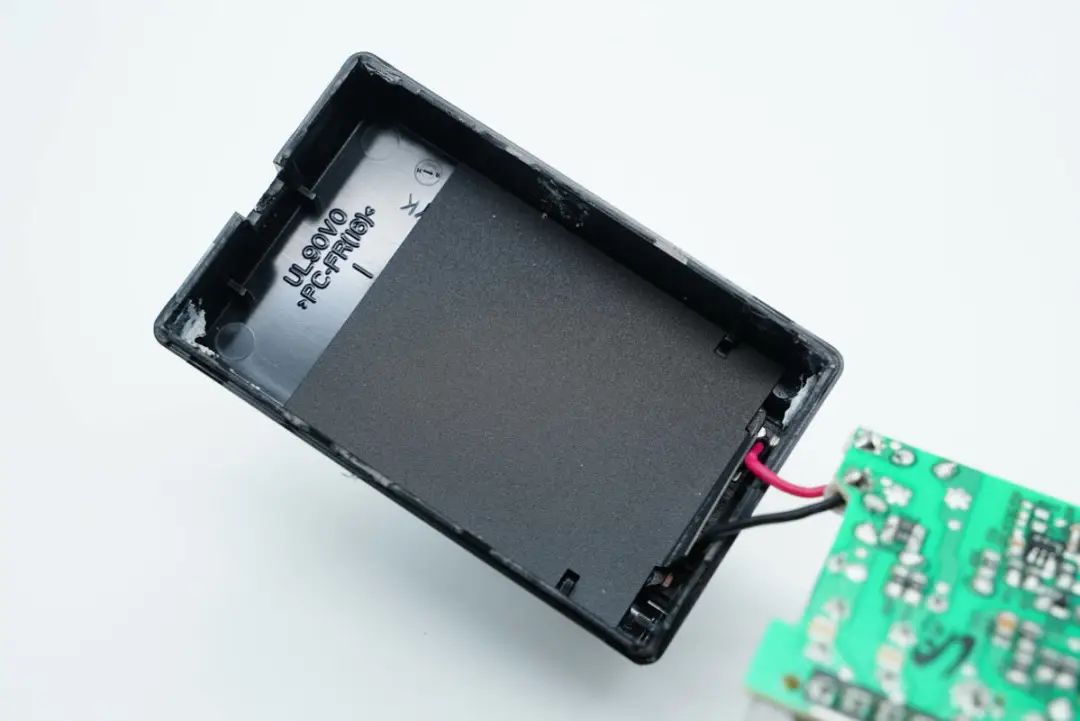

沿电源上下盖接缝拆开电源，输入线和输出线打胶固定，同时将PCB固定在外壳内部。
电源为传统式设计，元器件排列稀疏，开关管和同步整流管配有散热片，有效降低长期工作的温升。

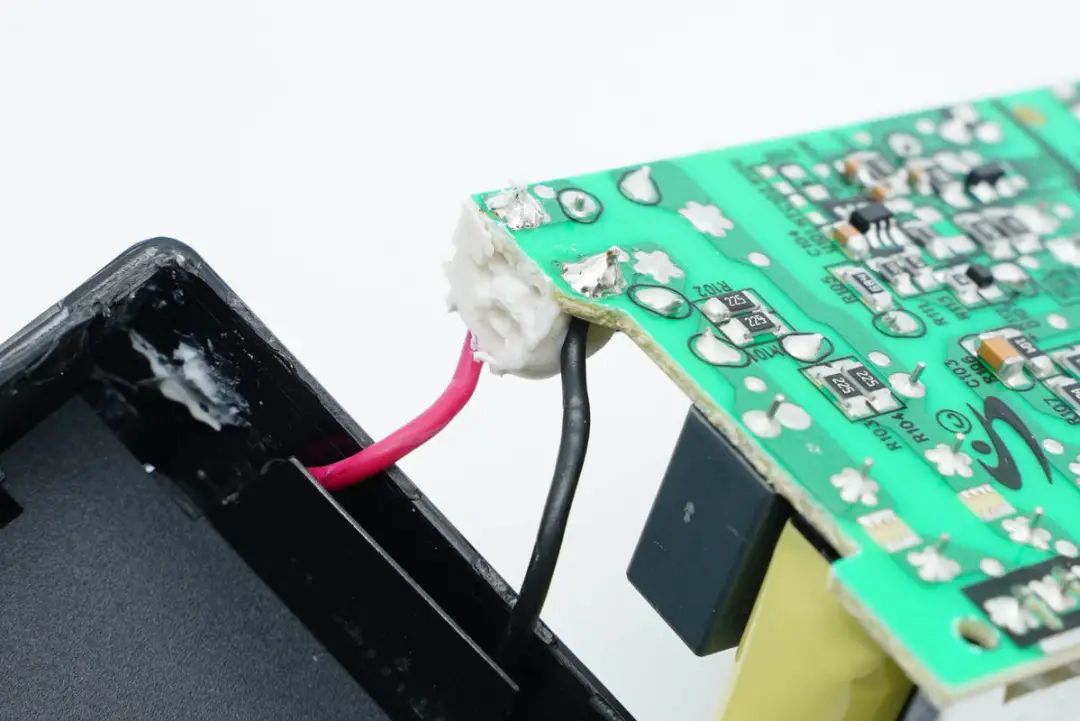

输入插脚与PCB之间导线焊接连接，插脚与PCB之间有绝缘隔离板。
电源输入线打胶绝缘加固。
输出线同样打胶加固。

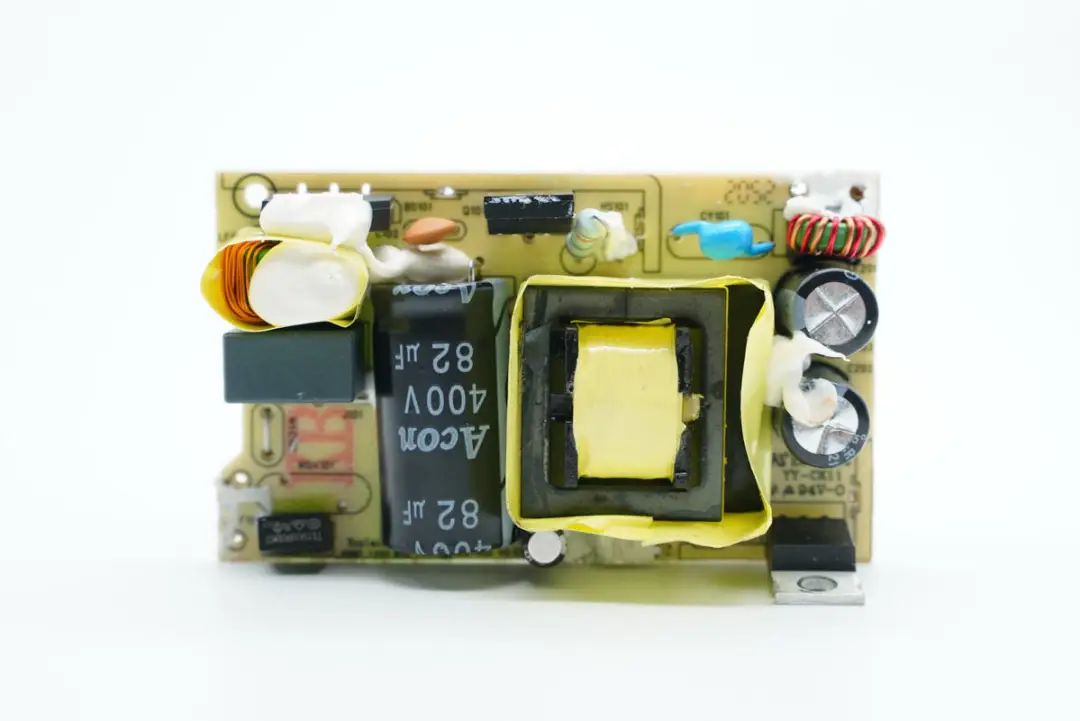

电路板正面一览，变压器使用黄色胶带缠绕绝缘，电容等元器件打胶固定。

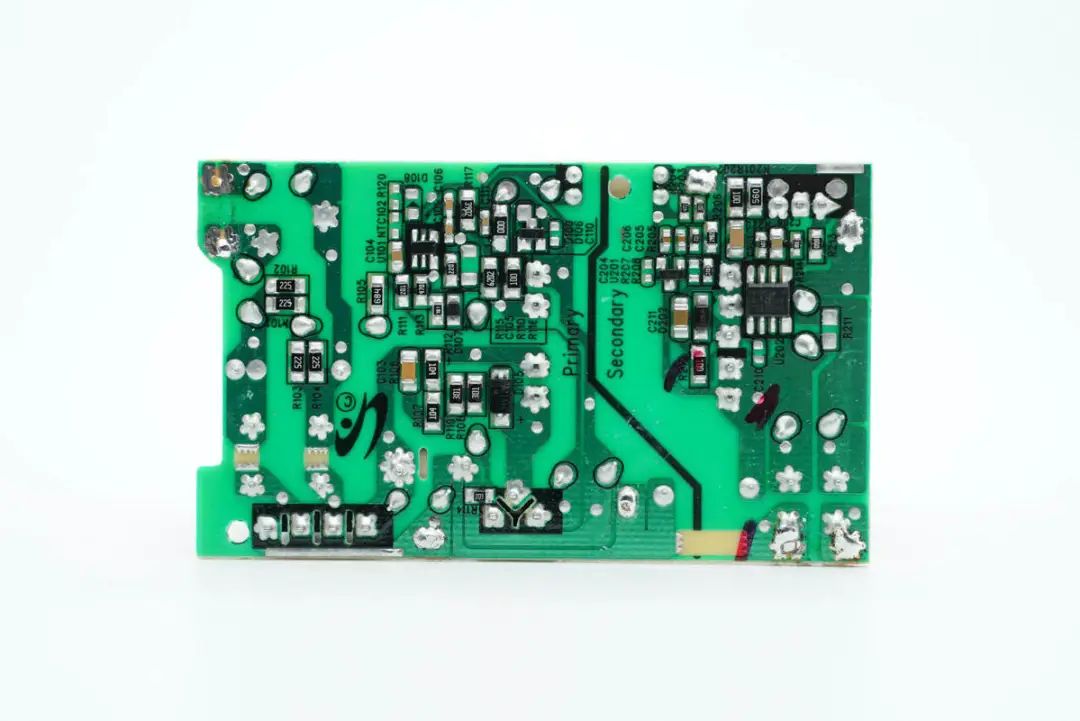

电路板背面初次级分界明显，一条黑线标识了初级与次级区域。

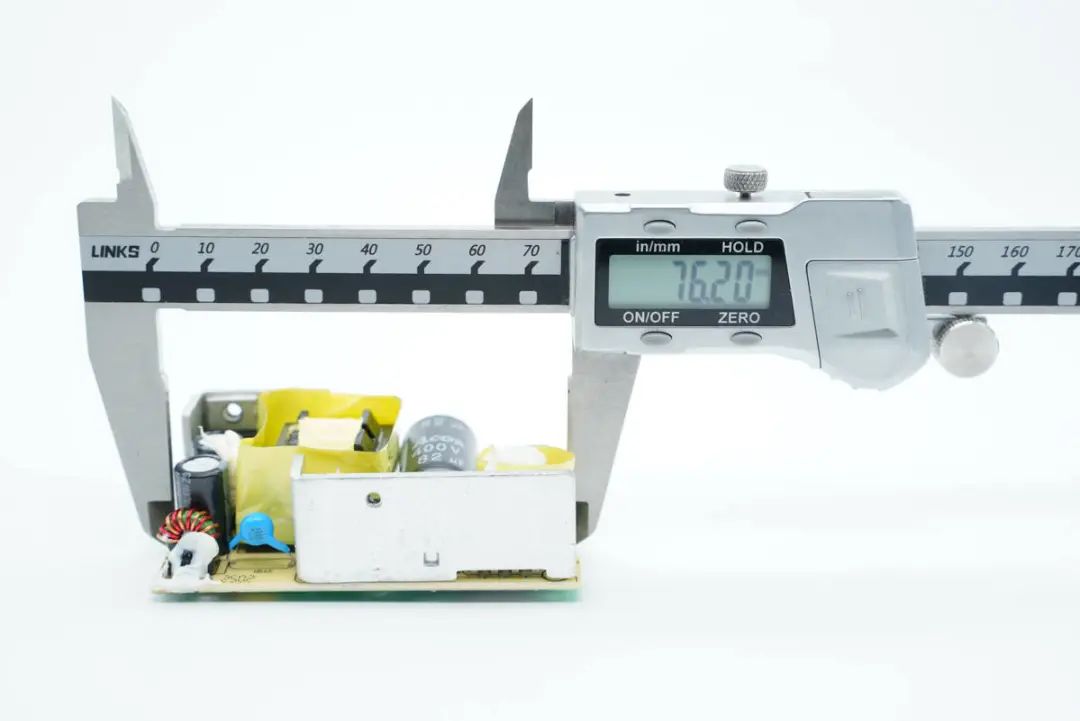

使用游标卡尺测得电路板长度为76.2mm。

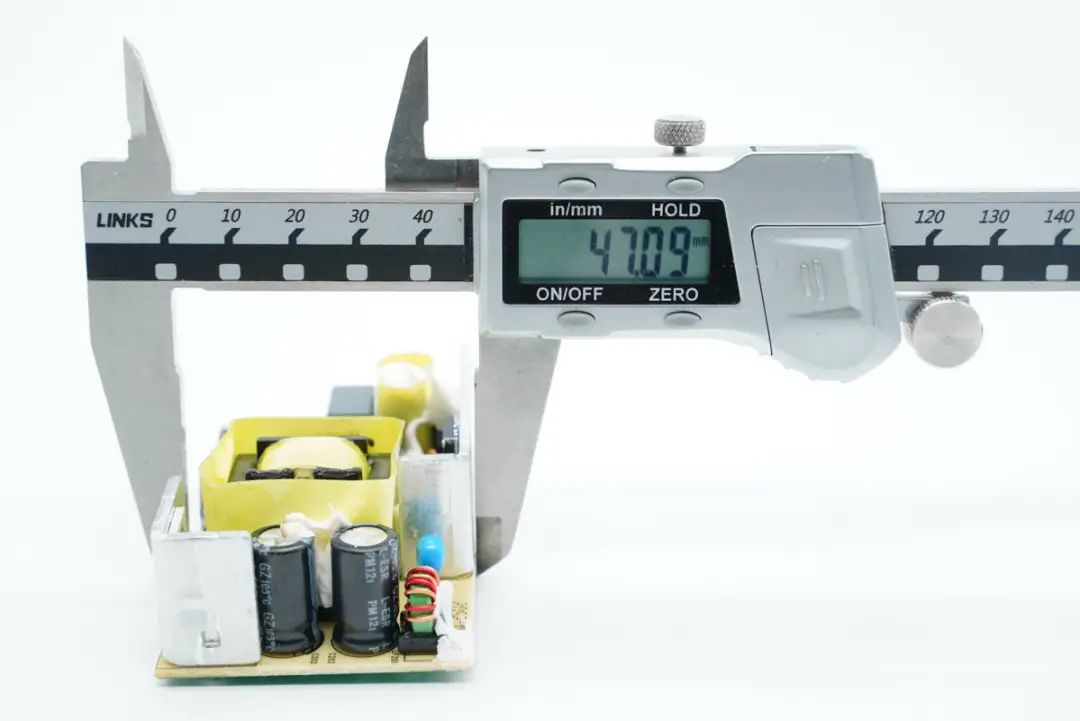

宽度为47.1mm。

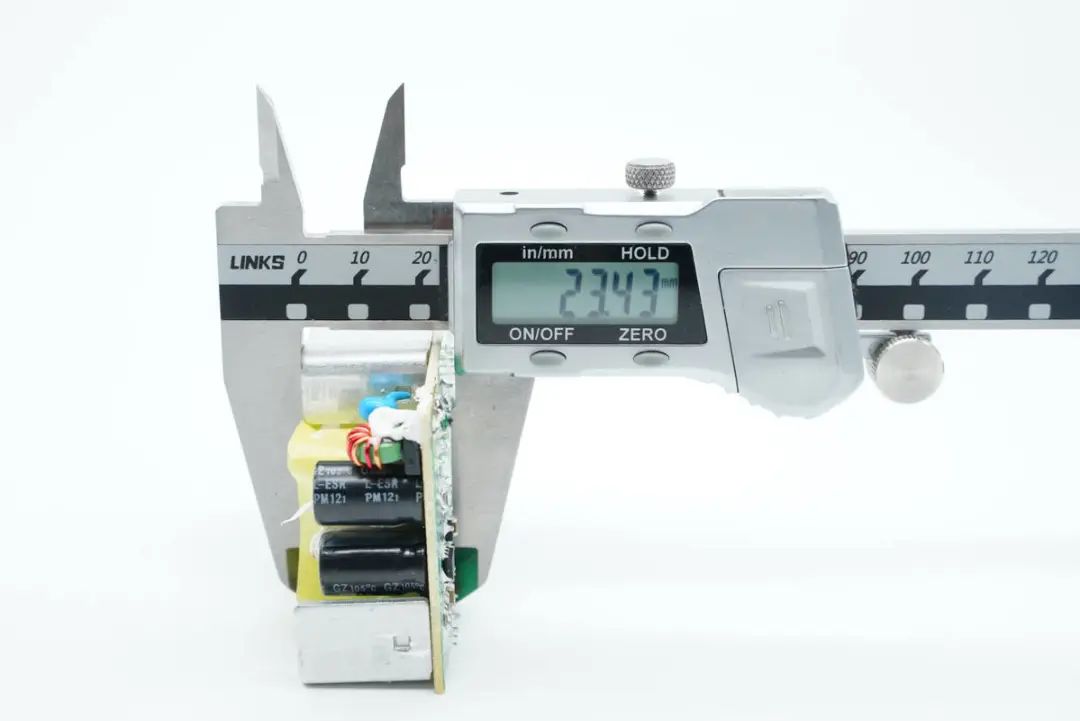

厚度为23.4mm。
充电器为反激拓扑，固定电压输出，满足小功率设备的供电。下面我们从输入端开始了解电源的用料信息。

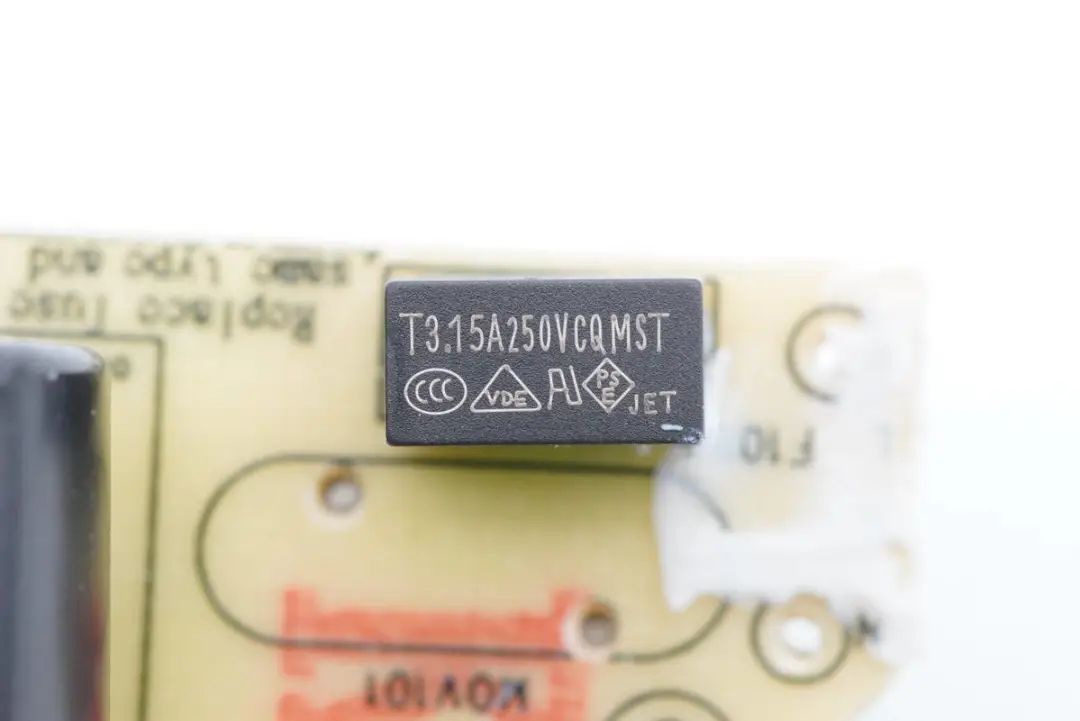

输入端延时保险丝，规格为3.15A 250V。

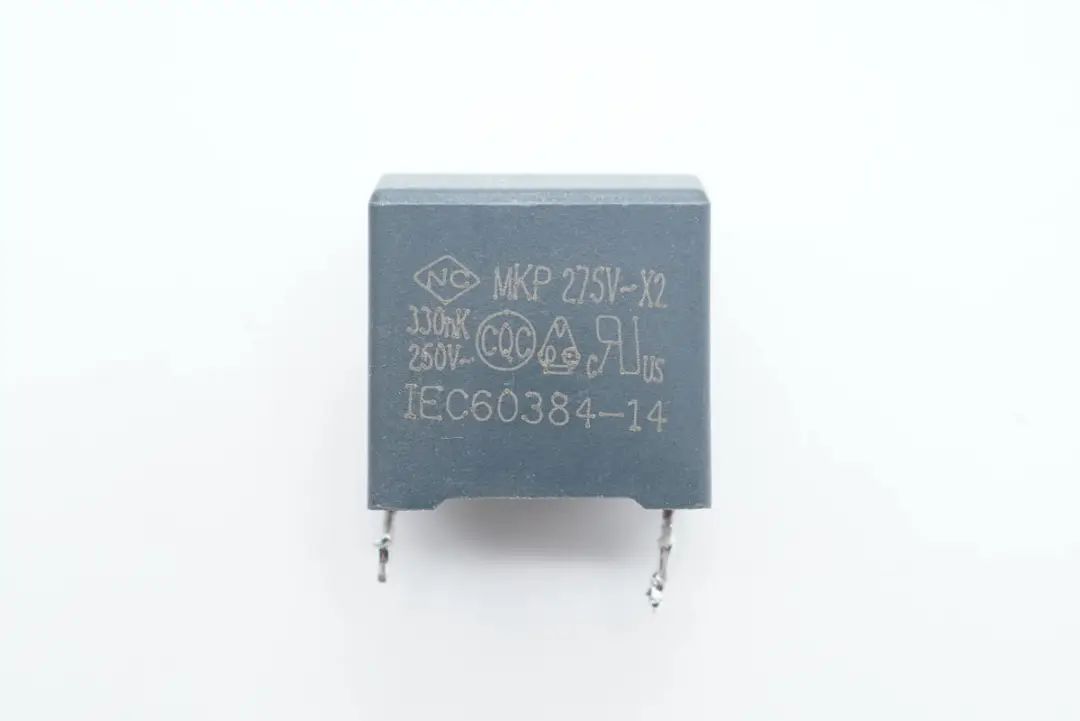

输入端X电容容量0.33μF。

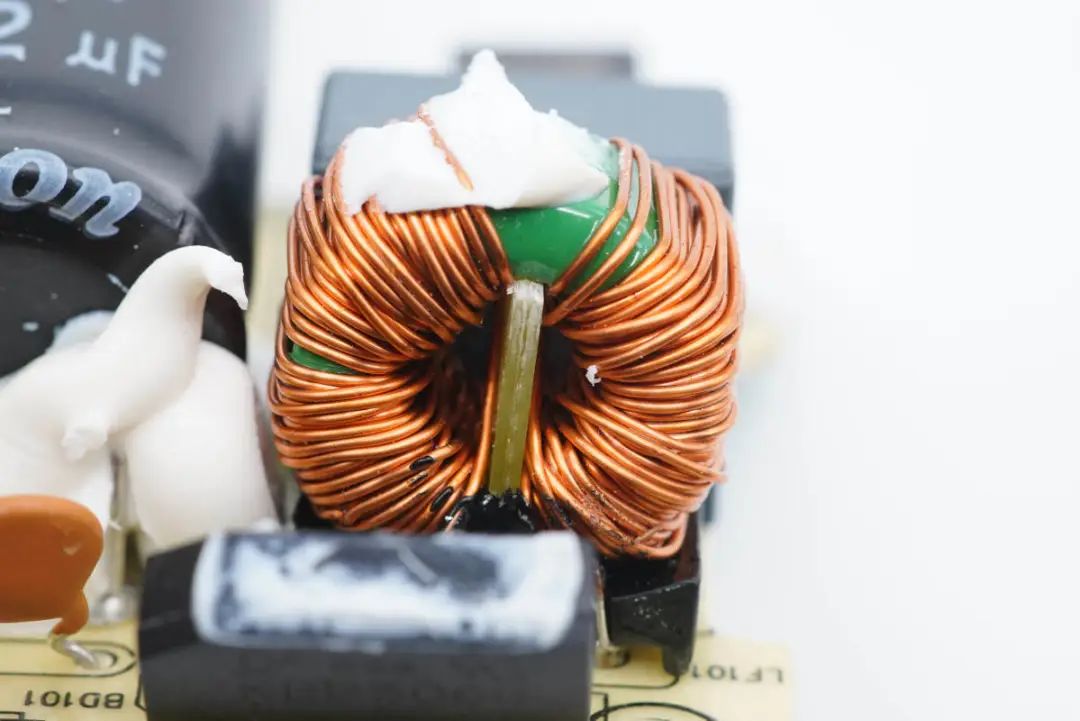

共模电感采用磁环绕制，底部有绝缘底座。

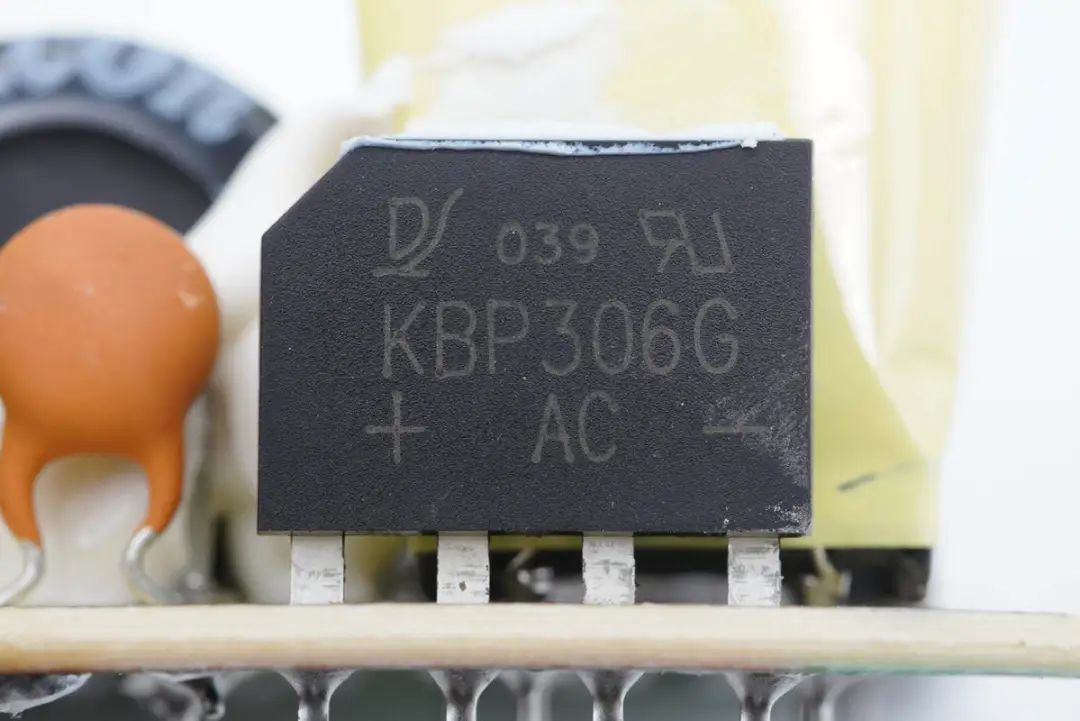

输入端整流桥来自迪一电子，型号为KBP306G，耐压600V，额定电流3A。

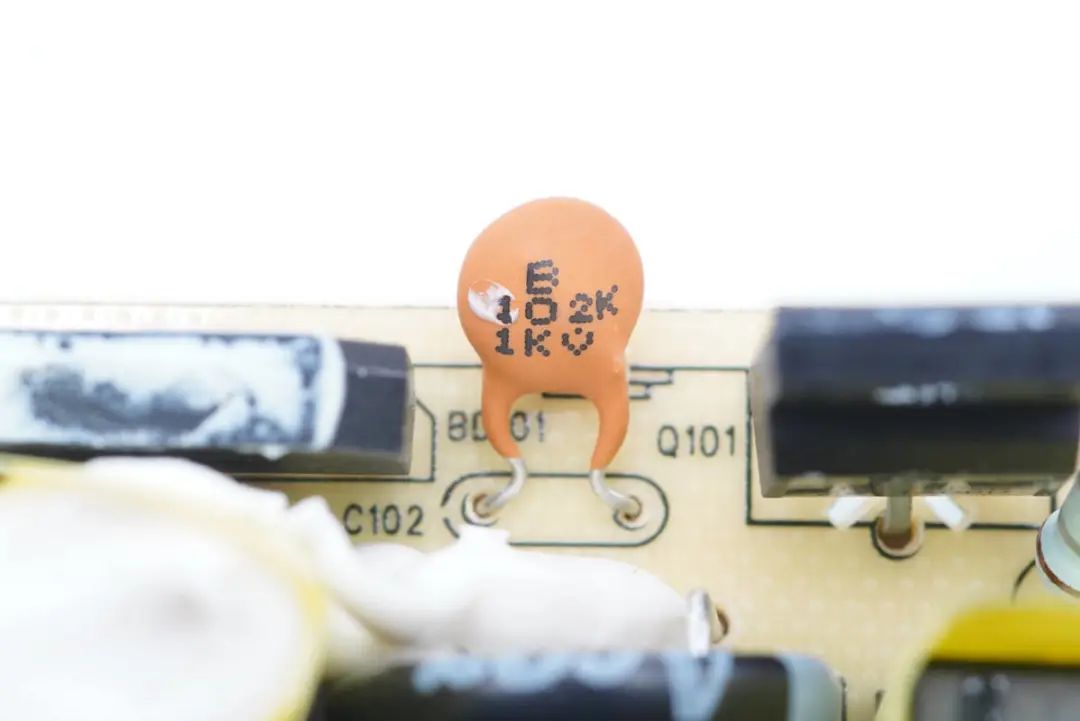

一颗高压瓷片电容，1000pF，耐压1KV，与初级电解电容并联。

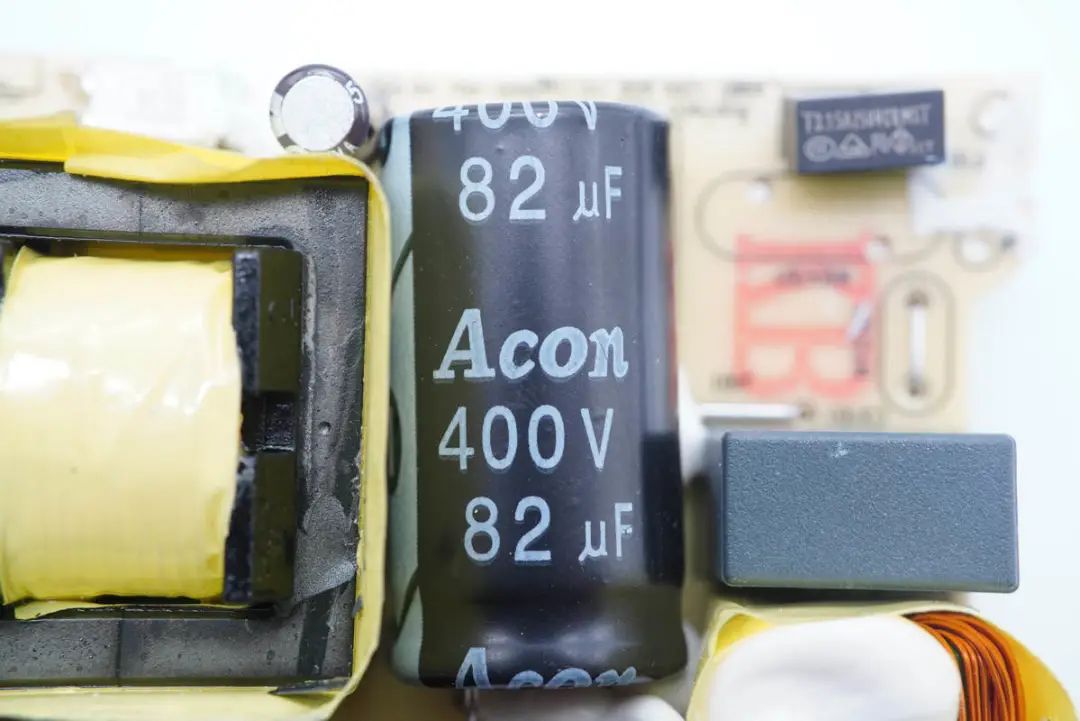

高压滤波电容来自Acon中元，规格为400V 82μF，胶水固定在电路板上。

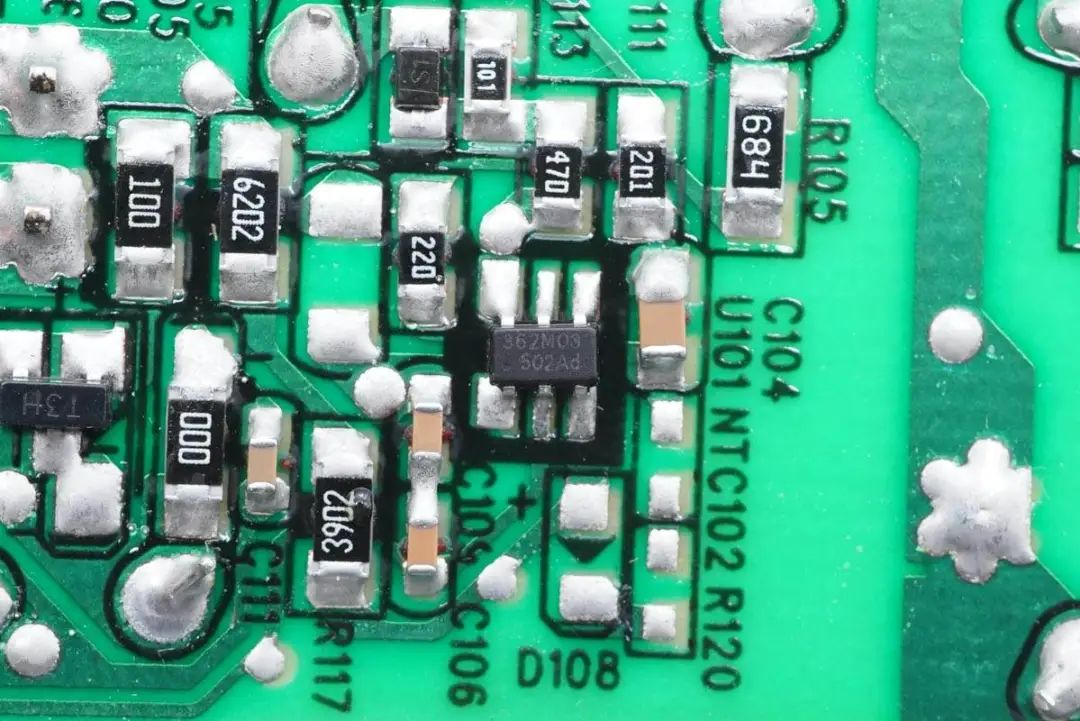

开关电源主控芯片来自昂宝，型号OB2362，是一颗高集成度的电流模式PWM控制器。芯片内部集成高压启动，具有低待机功耗以及宽输出电压范围，兼容性好，适用于高性价比的反激电源设计。

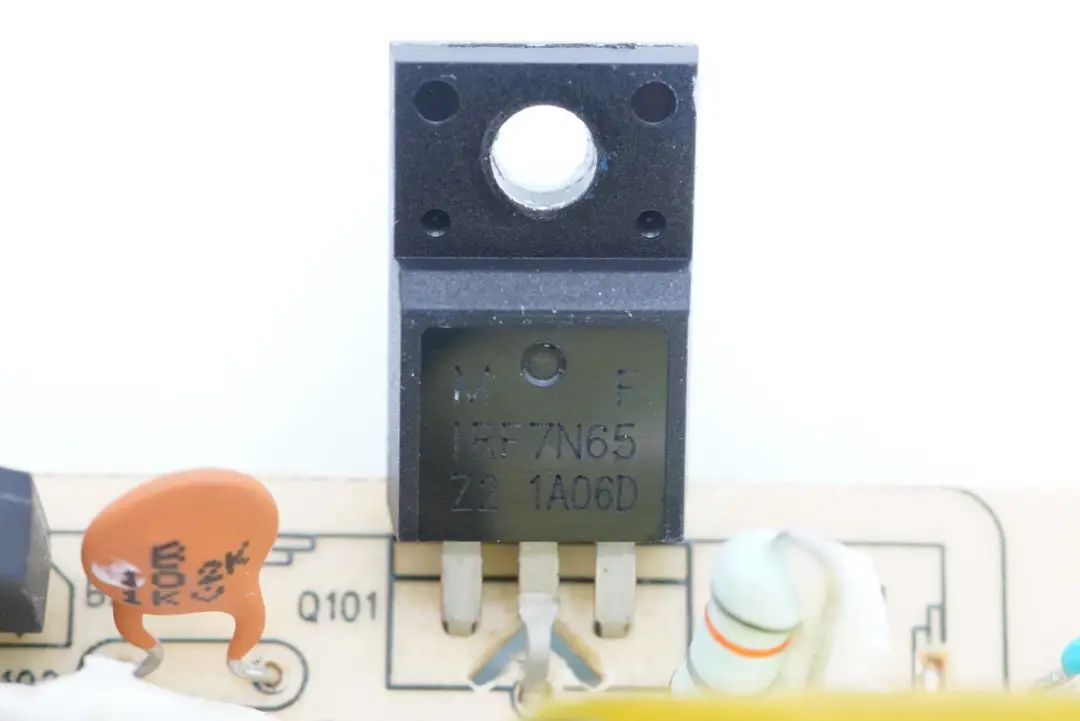

开关管来自环球半导体，MFIRF7N65，NMOS，耐压650V，导阻1.5Ω，采用TO220F绝缘封装。

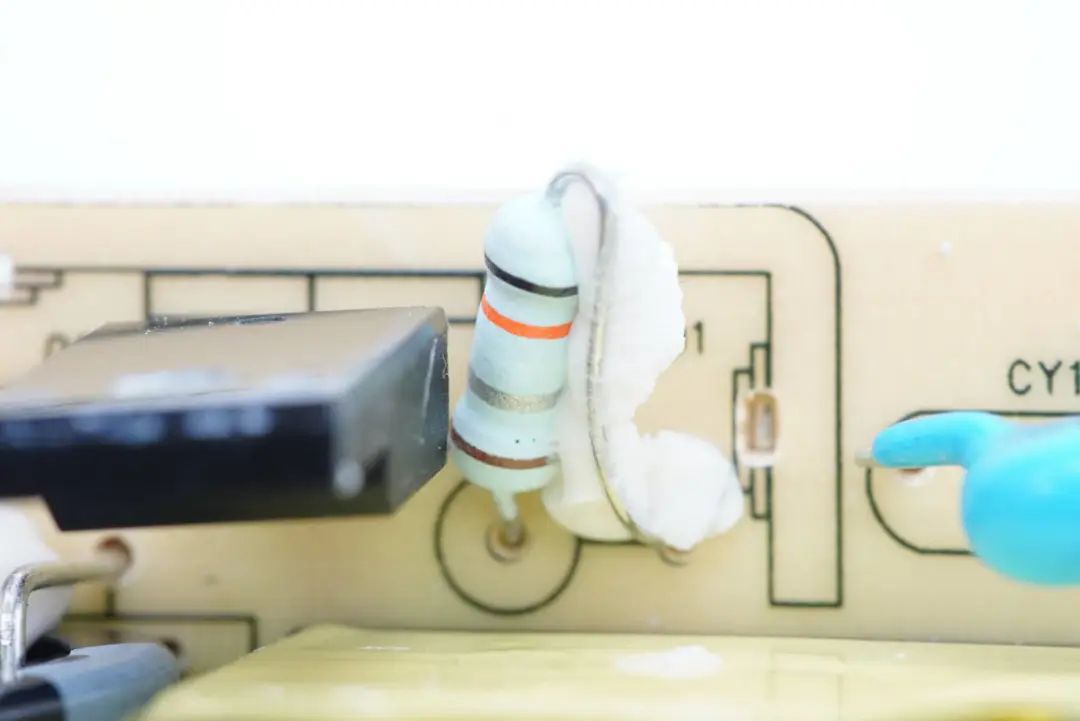

初级电流检测电阻特写。

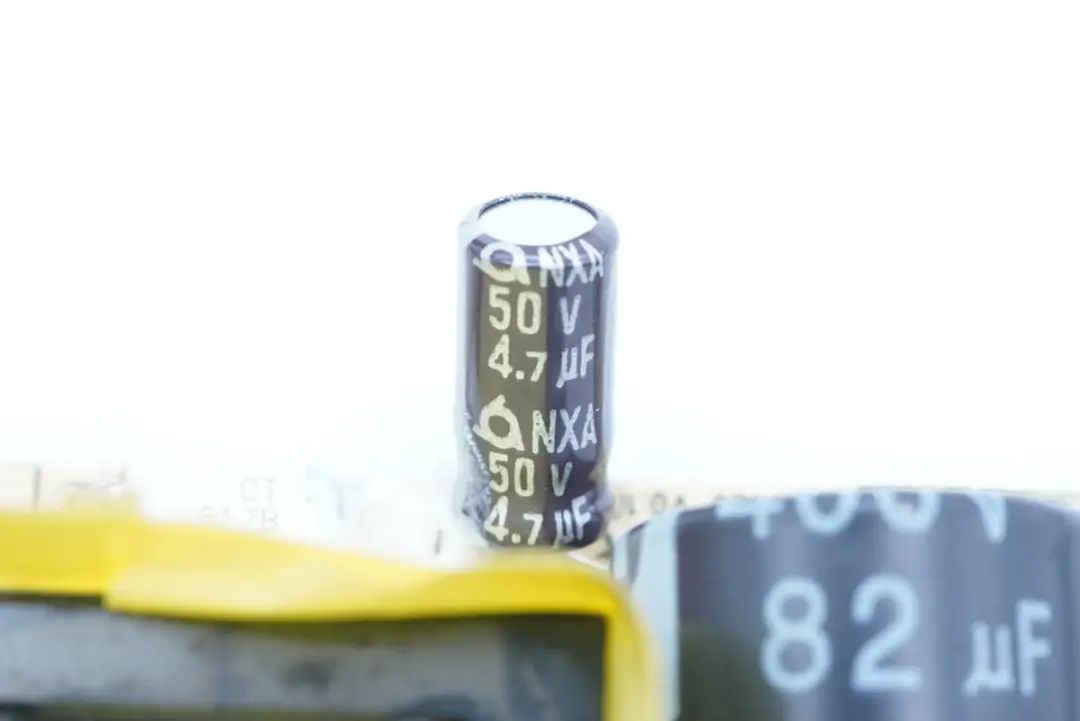

为主控芯片供电的小电容，来自三莹，NXA系列，50V 4.7μF。

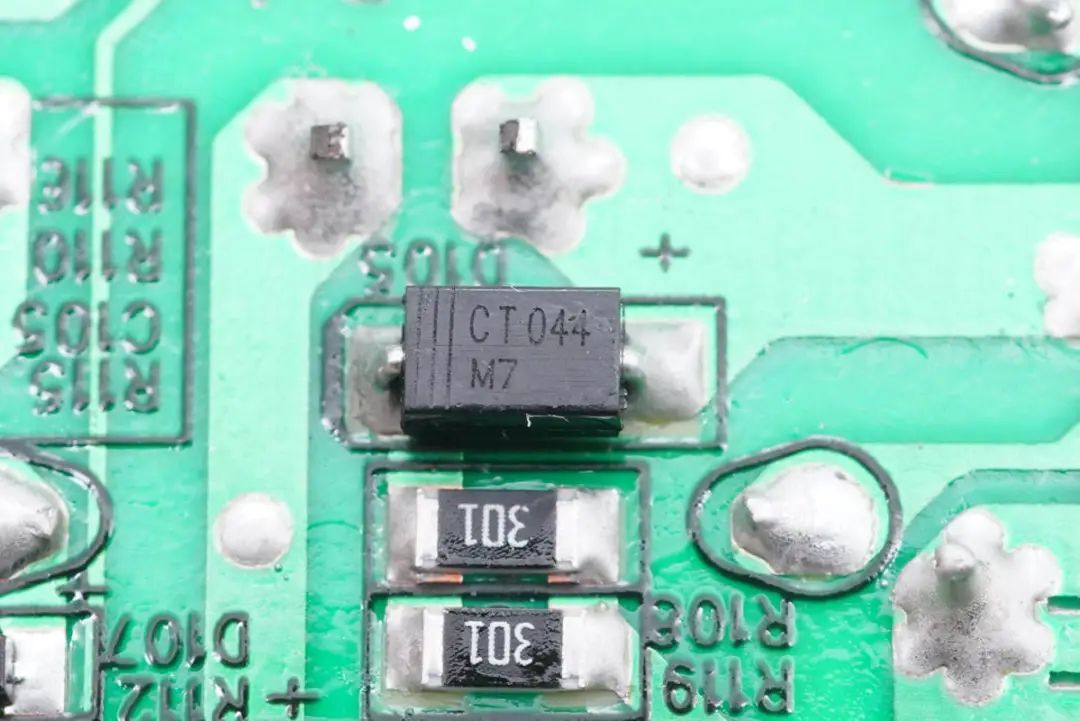

用于反激RCD吸收电路的M7二极管。

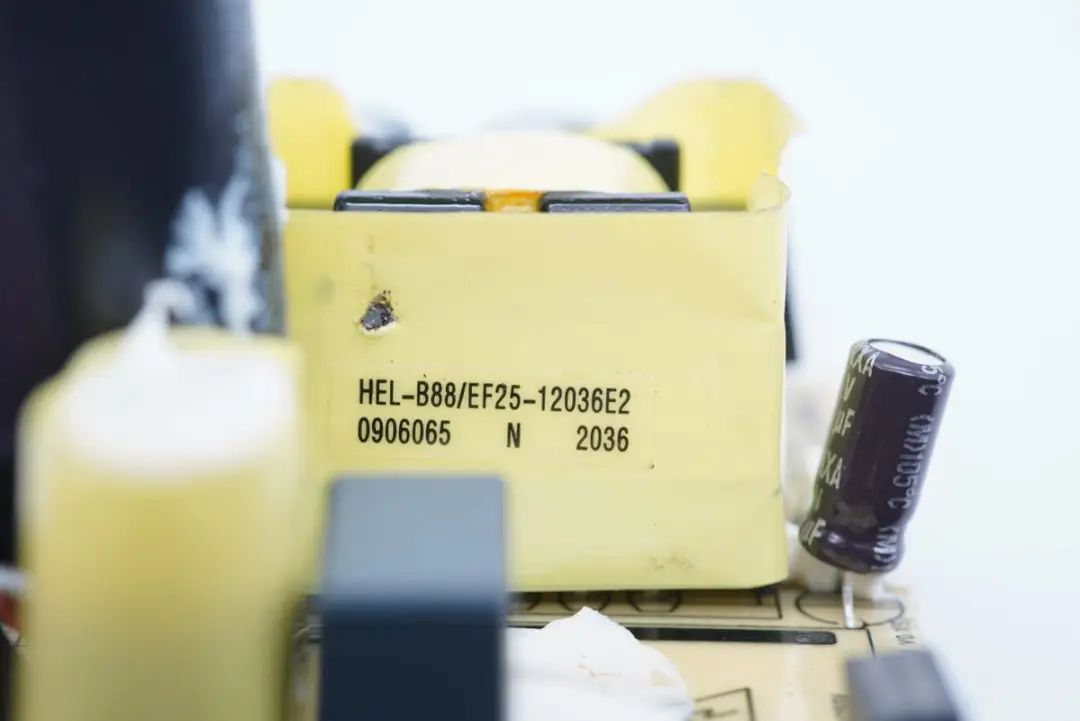

变压器特写，采用EF-25磁芯。

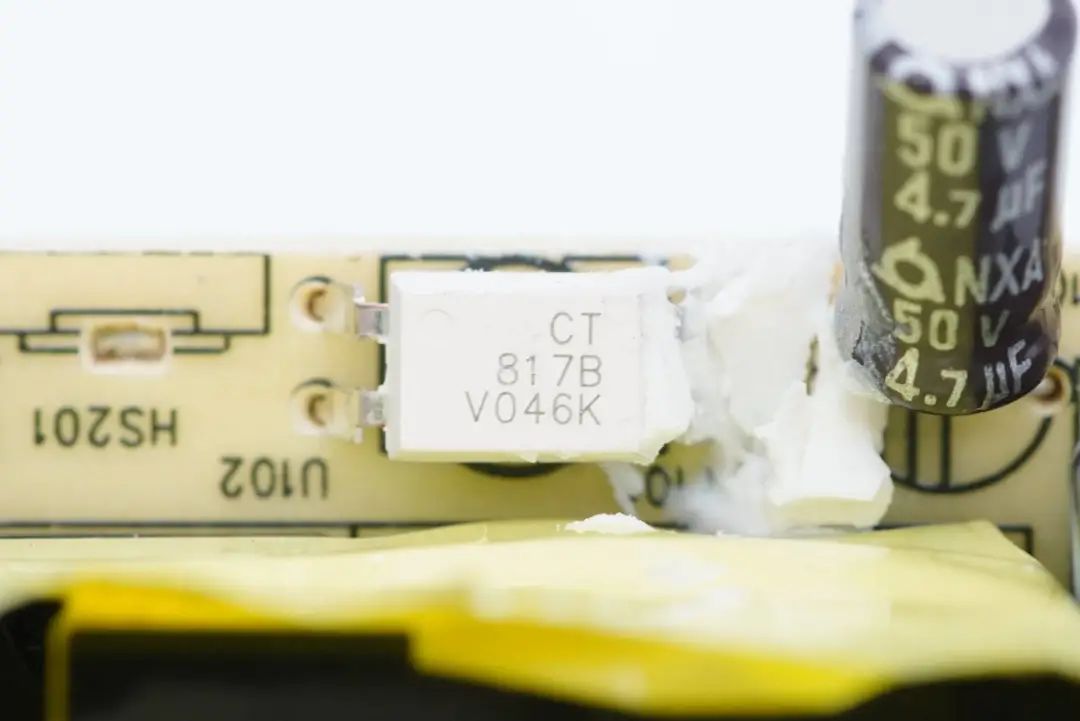

用于输出电压反馈的CT 817B光耦。

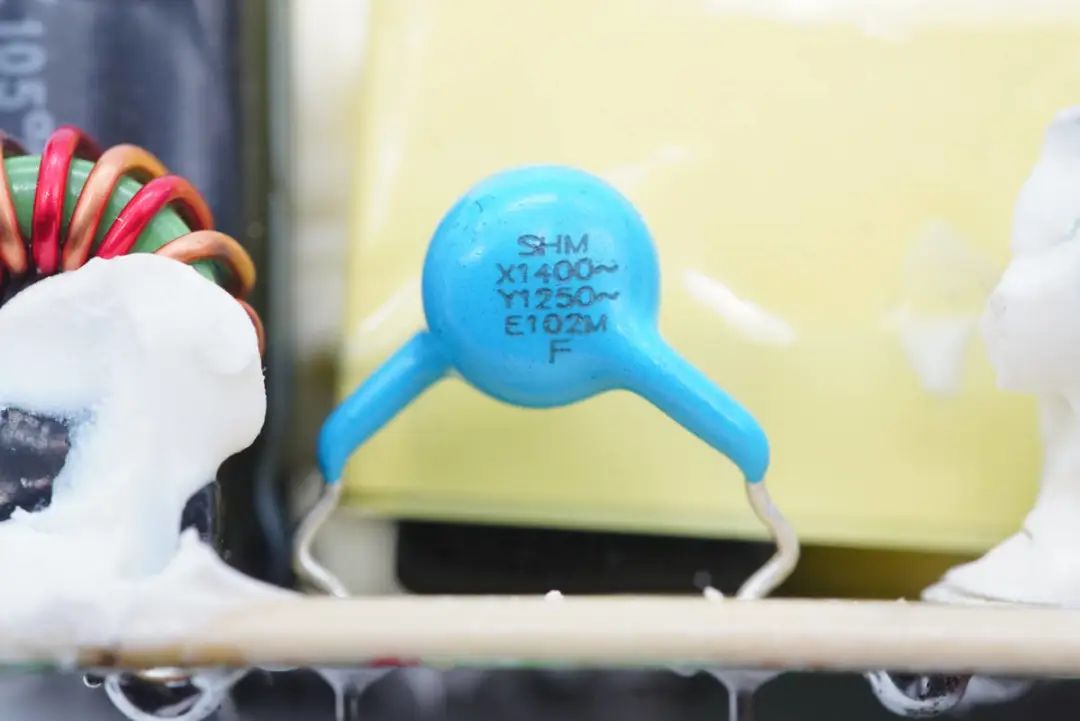

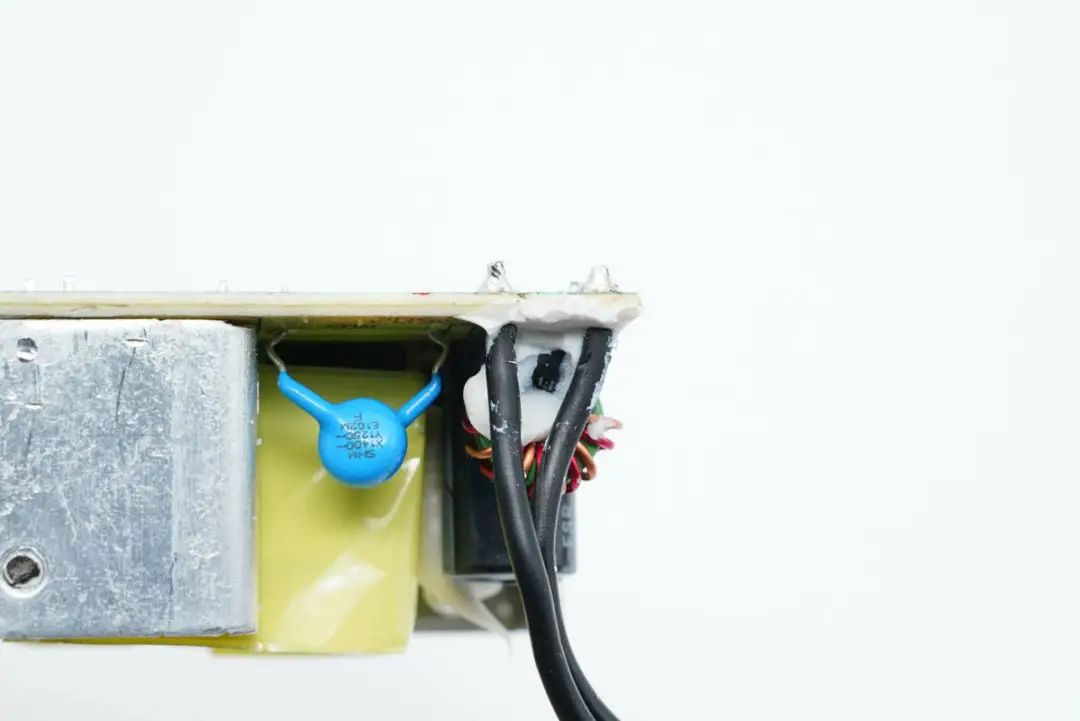

蓝色Y电容特写。

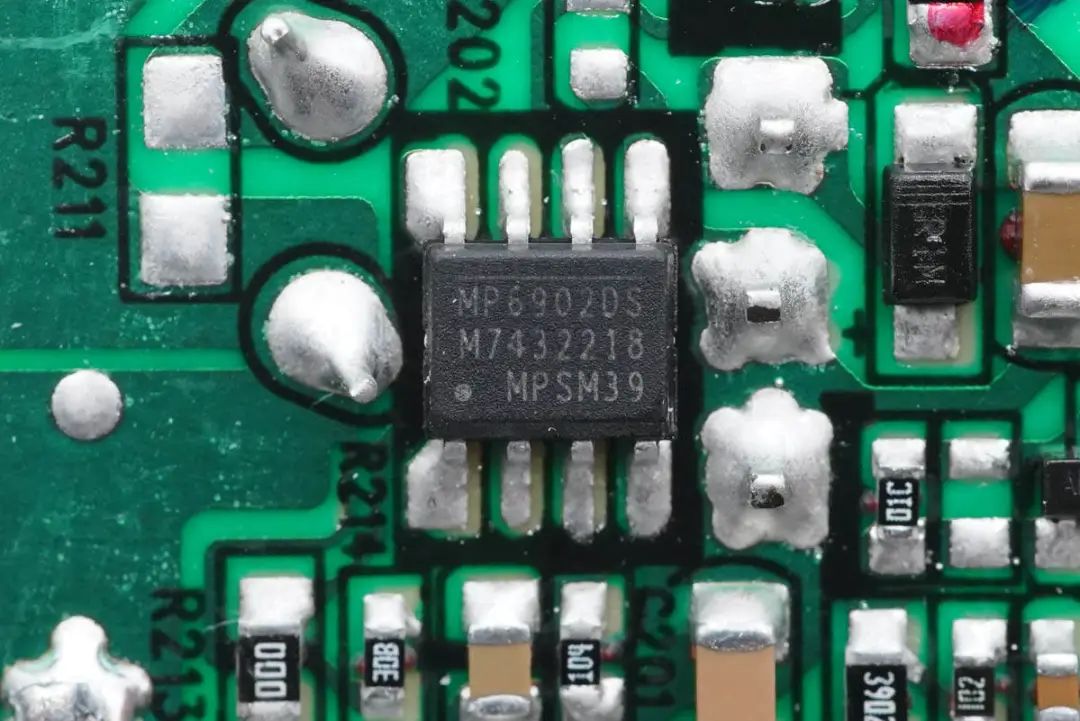

次级同步整流控制器采用MPS 芯源半导体 MP6902DS，是一颗支持DCM和QR反激的同步整流控制器，支持12V标准同步整流管和5V逻辑电压驱动整流管，支持8-24V输出电压范围，支持最高400KHz工作频率，支持高侧和低侧同步整流。

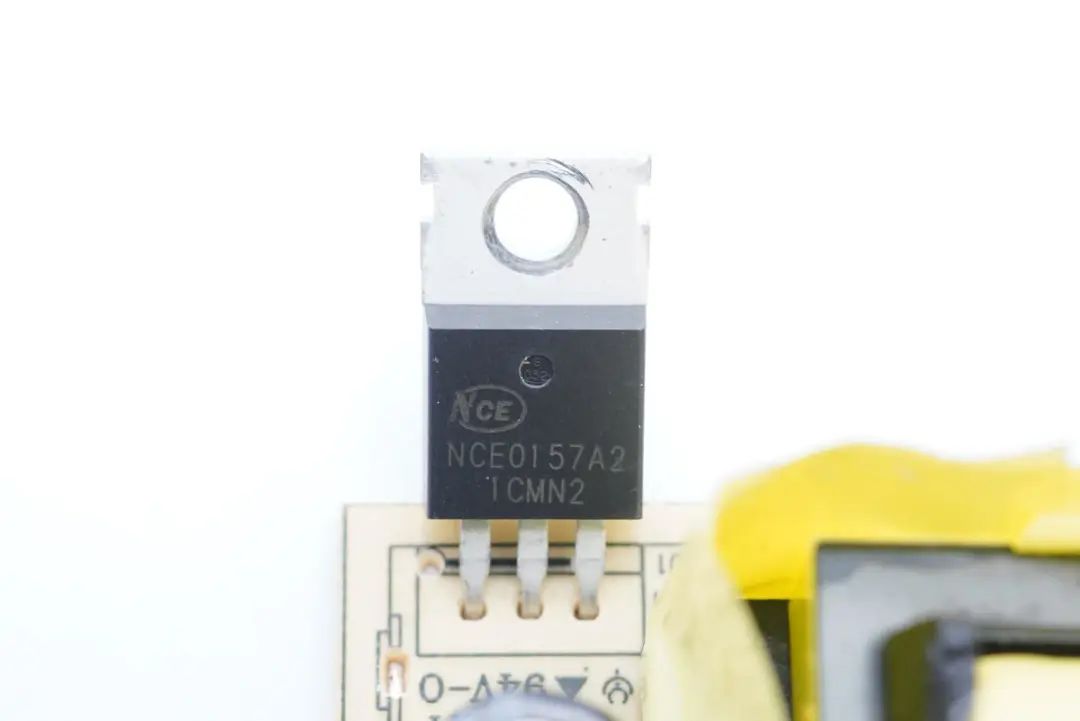

同步整流管来自新功率，NCE0157A2，NMOS管，耐压100V，导阻14mΩ，采用TO220封装。

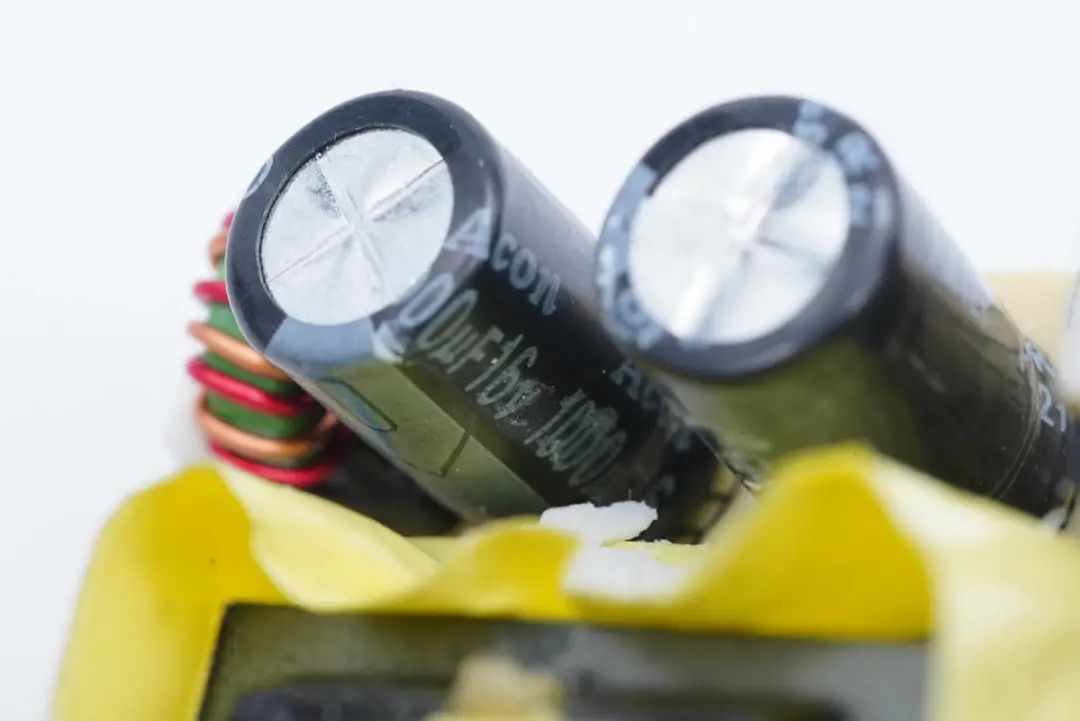

两颗输出滤波电解电容来自Acon中元，为低内阻型，规格均为1000μF 16V。

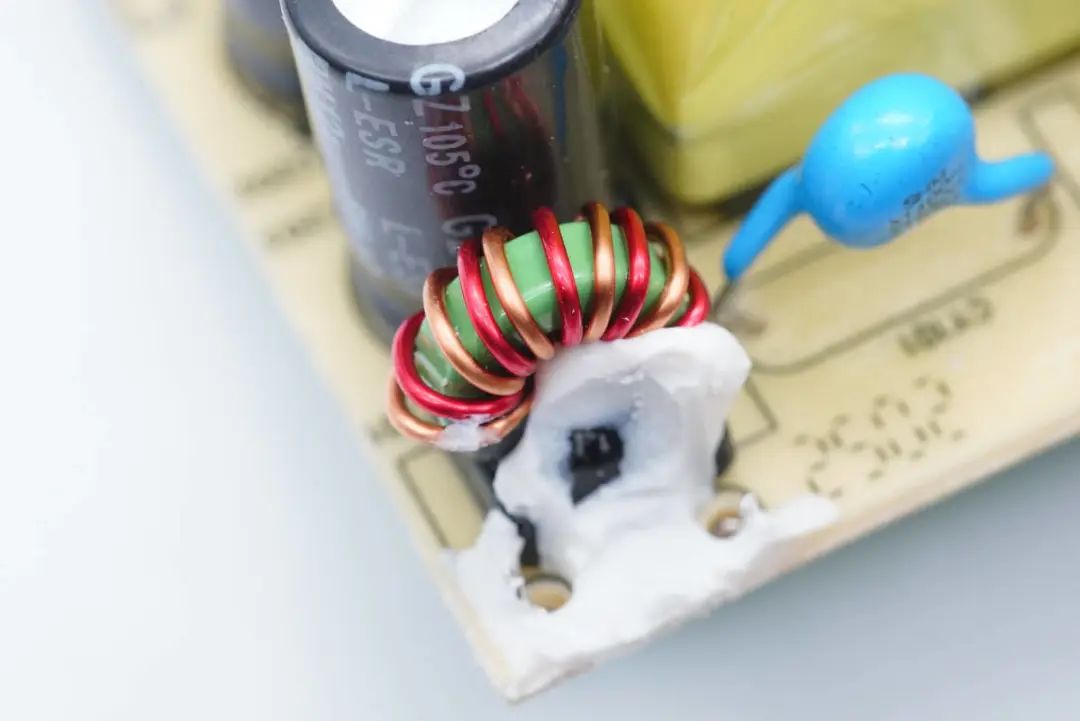

输出端共模电感用于滤波。

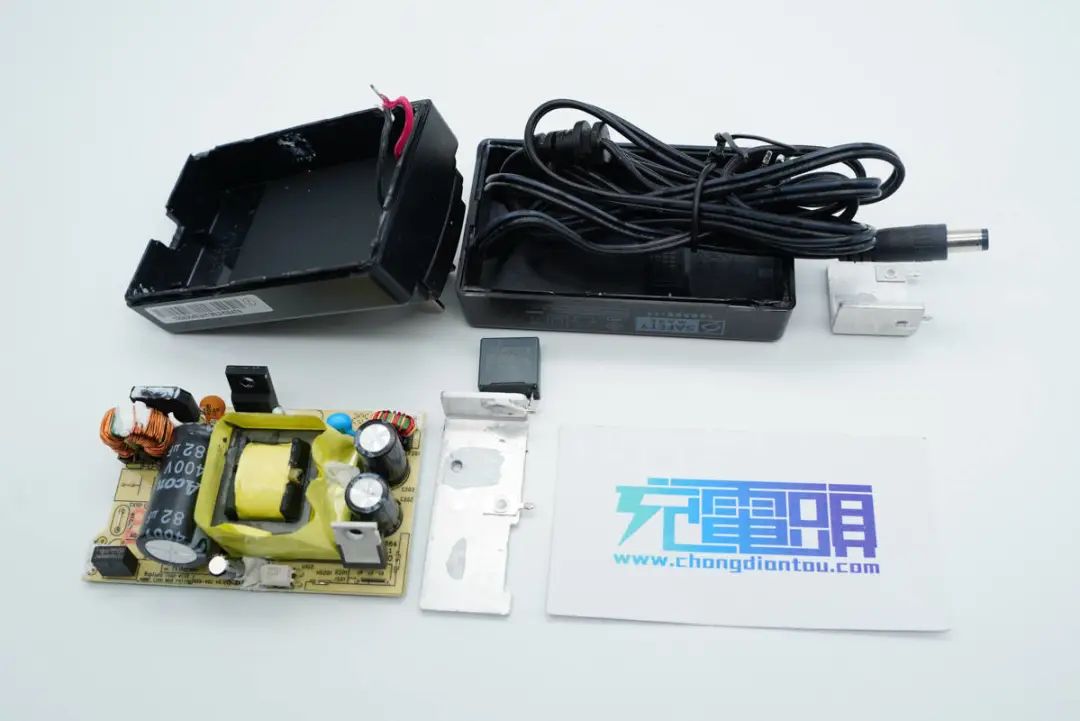

全部拆解完毕，来张全家福。
充电头网拆解总结
随着现在信息社会的进展，个人要存储的数据量越来越大，选用3.5寸移动硬盘作为固定存储，相比2.5寸移动硬盘具有更快的速度，更大的容量，所以也被很多的人接受。对于保存珍贵数据的硬盘来说，稳定的供电是第一位。
充电头网通过拆解了解，欧陆通这款电源采用迪一科技整流桥进行输入滤波，开关电源采用昂宝OB2362+MPS MP6902同步整流方案，初级开关管来自环球半导体，次级同步整流管来自新功率，电容全部采用Acon中元。作为希捷原厂选用的欧陆通电源，虽然其貌不扬，但是内部设计还是相当靠谱的。
