整改了七次，花了半个月时间，惨痛的EMC总结。
来源:玩转单片机与嵌入式发布时间:2022-04-121421浏览
询问 AI一、大致过程
首先要找一家可靠的认证机构，签定合同，预付款。之后认证机构会给一张开案表进行填写。填好了再预约测试时间。
测试之前要读懂标准，做好实验大纲，和检测人员沟通好。如果出现问题，要及时想办法解决，超过时间可能会另外收费，所以要争取在最短的时间内搞定。
如果测试超标，首先找到干扰源，可用排除法进行，然后采取措施使该点或该频率段达到要求。过程听起来很简单，难点就在找问题和解决问题的时候。
有备无患的工具：陶瓷电容、Y电容、镊子、铜箔胶带、亚胺胶带、铁氧体磁环、笔记本电脑、充电器。
二、技巧知识
1.注意电源对单片机的影响。单片机电源加滤波电路，以减小电源噪声对单片机的干扰。
2.注意晶振布线。晶振与单片机引脚尽量靠近，用地线把时钟区隔离起来，晶振外壳接地并固定。
3.电路板合理分区。如强、弱信号，数字、模拟信号。尽可能把干扰源(如485、继电器)与敏感元件(如单片机)远离。
4.单片机和大功率器件的地线要单独接地，以减小相互干扰。大功率器件尽可能放在电路板边缘。
5.布线时尽量减少回路环的面积，以降低感应噪声。电源线和地线要尽量粗。除减小压降外，更重要的是降低耦合噪声。
6.对于单片机闲置的I/O口，不要悬空，要下拉接地或上拉接电源。
7.在速度能满足要求的前提下，尽量降低单片机的晶振和选用低速数字电路。
8.IC器件尽量直接焊在电路板上，少用IC座，防止器件接触不良故障。
9.通讯线建议做成双绞线：将环路面积降到最小，提高抗干扰能力。
10.连接线尽量短，远离高速信号、射频信号、变压器、晶振和开关电源等，且尽量走板子边缘。
11.输入交流线L、N同时套一个磁环能有效抑制共模干扰。
12.将连接线在磁环上绕几圈，圈数越多，干扰抑制效果越好。但是要根据干扰电流的频率特点来调整磁环的圈数。
三、专业术语
1.EMC（Electro Magnetic Compatibility）
电磁兼容。指设备所产生的电磁能量既不对其它设备产生干扰，也不受其他设备的电磁能量干扰的能力。
2.EMI(Electro Magnetic Interference)
电磁干扰。指电子设备(干扰源)通过电磁波对其他电子设备产生干扰的现象。
3.EMS（Electro Magnetic Susceptibility）
电磁敏感度。指由于电子设备受到外界的电磁能量，造成自身性能下降的容易程度。
4.传导干扰和辐射干扰（EMI两种主要类型）
传导干扰（Conduct Interference）是指干扰源通过导电介质(如电线)把自身电网络上的信号耦合(干扰)到另一个电网络。
辐射干扰（Radiate Interference）是指电子设备产生的干扰信号通过空间耦合把干扰信号传给另一个电网络或电子设备。
5.分贝(Decibel，dB)
电磁兼容中常用的基本单位。是一个纯计数单位，本意是表示两个量的比值大小。

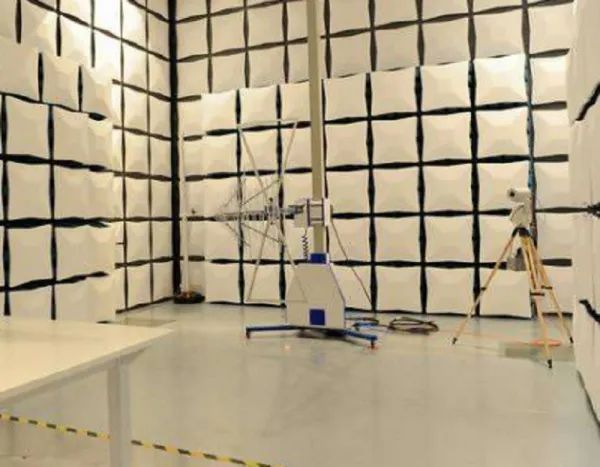

6.半电波暗室（Semi-anechoic Chamber）
用于电磁兼容测量，包括电磁辐射干扰测量和电磁辐射敏感度测量。五面贴吸波材料，模拟开阔试验场，电波传播时只有直射波和地面反射波。
