ANSYSHFSS2022新功能介绍

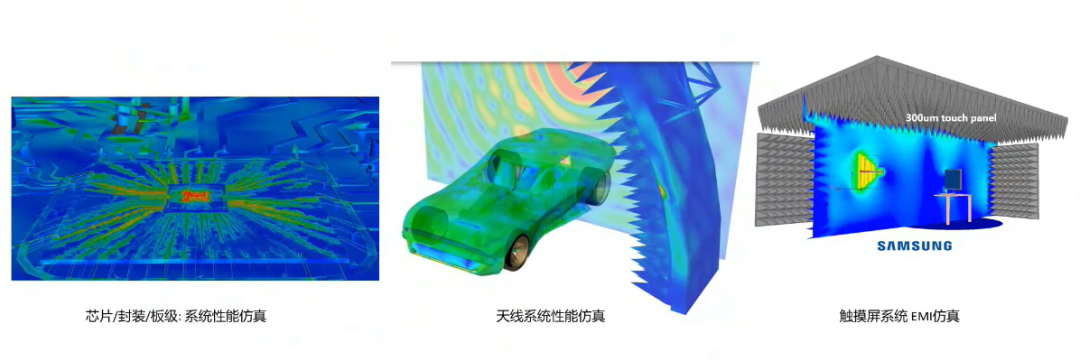

HFSS是一款多功能电磁场设计和仿真的工具，2022年发布的新版本有三个主要的特点：更高效、更强大，更全面！

下面让我们一睹为快，文末还有ANSYS HFSS 2022 新功能介绍完整版资料可以下载哟！

一、更高效

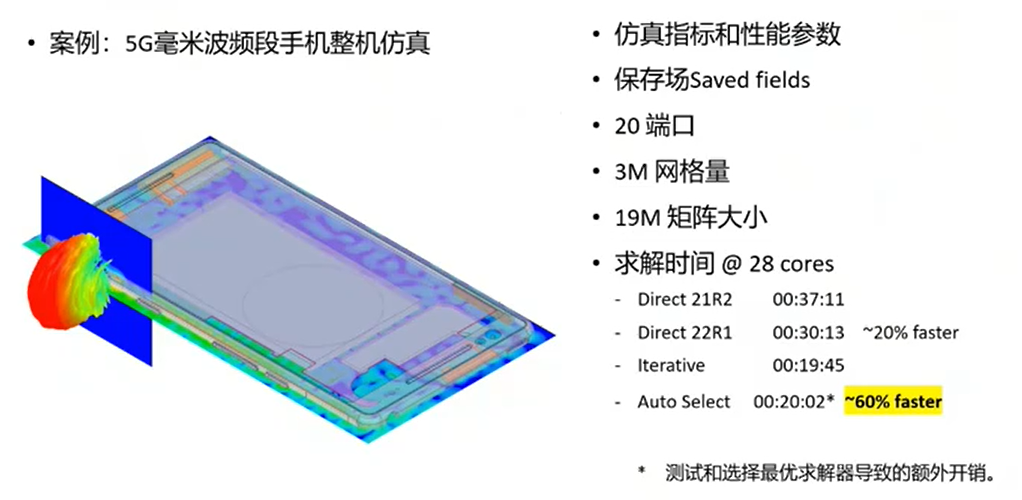

矩阵求解优化:

新版本支持自动选择直接求解器或迭代求解器，会根据未知量、矩阵规模、网格质量等特点来选择求解器，每一步迭代都可以选择最佳的求解方式。

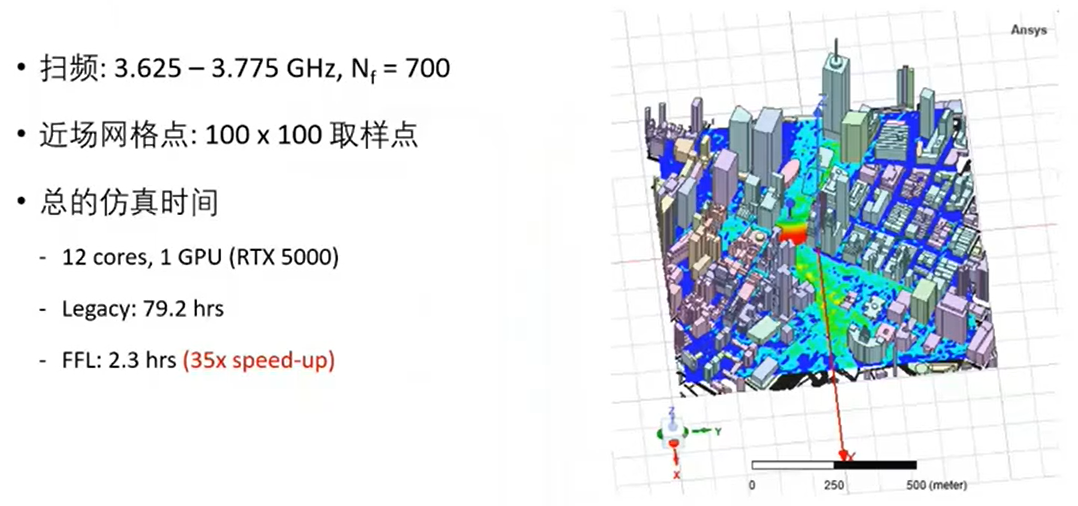

SBR+功能更新:

SBR+功能在版本中能够自动处理介质交界面方向，介质区域可支持边界条件和导体。同时，SBR+FFL（Fast Frequency Looping）快速频率推移，让扫频效率提升10倍。

全新的宽带快速扫频:

各行各业都在增加宽带需求，原先扫频只能支持窄带（10%以内），现在能够支持宽带。

二、更强大

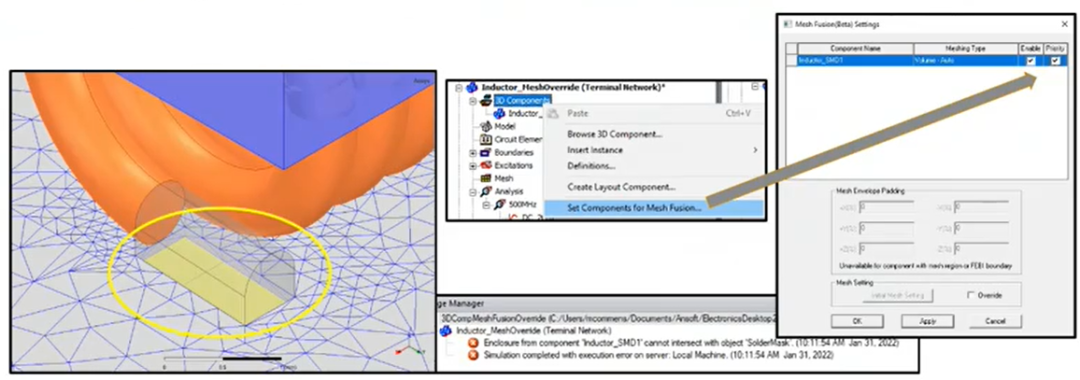

组件区域的优先级设置：

在用Mesh Fusion中，现在可以设置优先级，自动减去相交叠的源生几何部分，从而不影响进程。

Phi+网格支持HFSS网格融合工作流：

新版本中，Phi+技术已经完全集成到功能强大的系统级HFSS网格融合技术，仿真过程中复杂的layout结构可以用Phi+来网格划分，对芯片封装和集成电路十分有用。

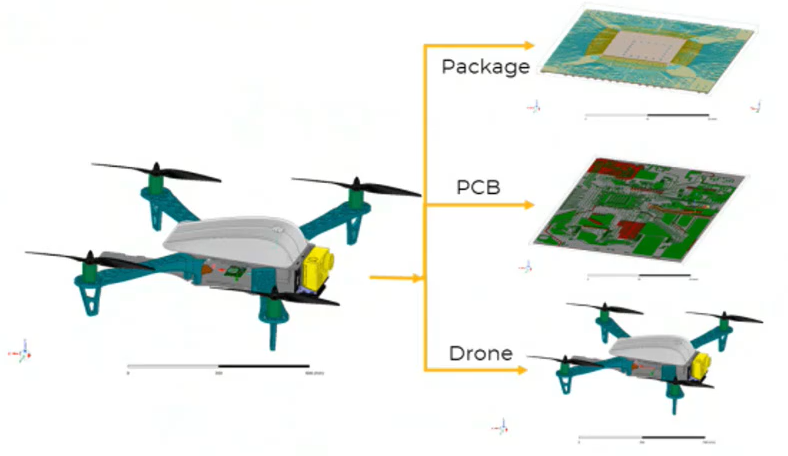

HFSS 3D支持layout组件：

HFSS 3D支持layout组件和层叠结构的三维组件，对行业协同分工是很有用，可以把部件作为封装体直接使用，优化了易用性和稳定性

三、更全面

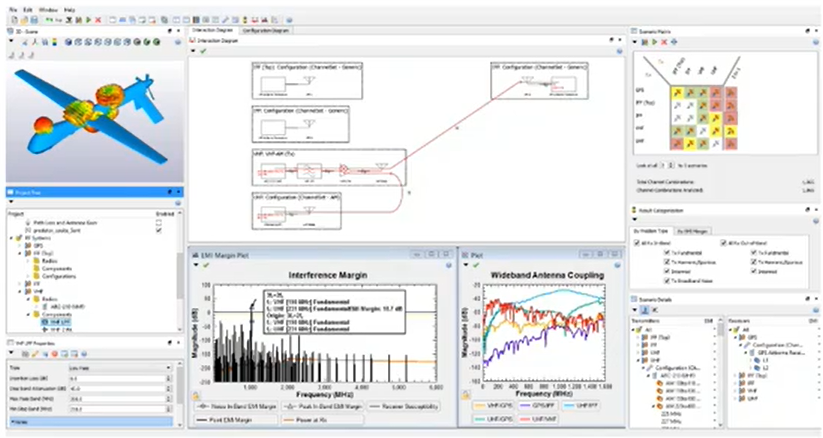

EMIT界面

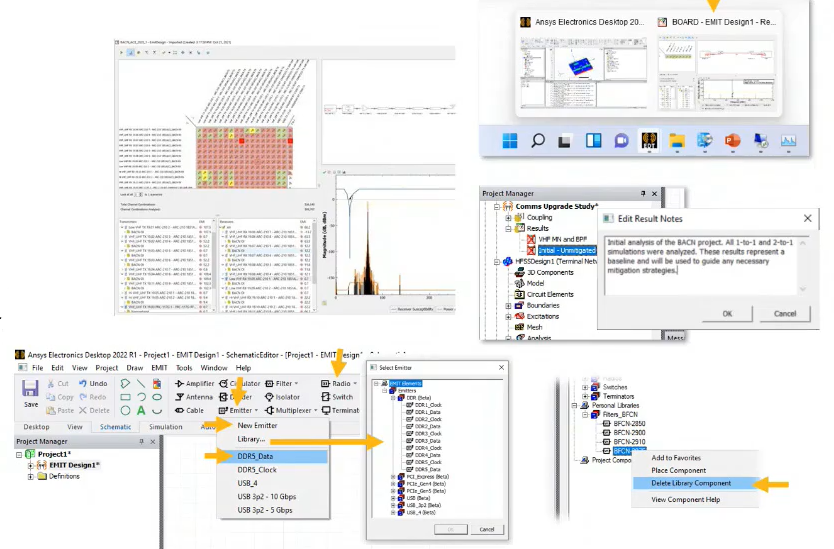

EMIT功能增强：

在新版本中，可以导入经典的EMIT库和工程，完全融入电子桌面环境，对老用户十分友好。另外，EMIT还增加了频谱占用分析的工具箱，基于无线电的数据构建，无需组建耦合模型，可以识别并标红由于设定干扰导致的频段重叠，对频率规划很有帮助。

Circuit电路功能增强：

支持多TDR设计、改进了“IFPVLF”的DC无源拟合、优化了动态链接、支持导出PSPICE用于Q3D RLGC State-Space 拟合。

ANSYS电子桌面：

电子桌面如今已经成为EBU产品的主要界面，旨在打造全面集成化的协同环境，新版本支持Granta材料库、全新的脚本API（接口函数的变换）、建模增加了Discovery link接口。

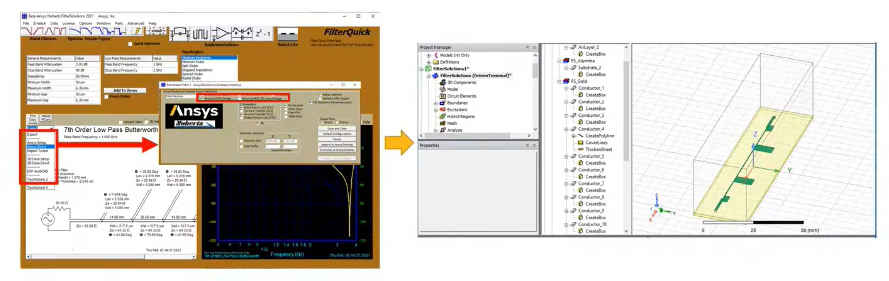

滤波器设计工具更新：

新版本中，增加了自动离散优化功能，可以调用不同的优化算法（AEDT、Circuit），也支持Modelithics库，让设计更快速。
