【射频工具】AMPLEONRFPowerLifetimeCalculator

射频功率寿命计算器旨在帮助我们的客户估计 LDMOS 器件的可靠性。返回的结果由 MTF（中位失效时间，50% 的总体失效的时间）表示为器件结温 (TJ) 的函数，假设电迁移是磨损失效机制。对于两级 MMIC，寿命由第二级/最后一级确定（因此仅计算）。该工具涵盖四代射频功率晶体管（Gen6、Gen7、Gen8 和 Gen9），可在 Ampleon 当前的产品组合中使用。

对于 GaN，返回的结果由 MTF（中位失效时间，50% 总体失效的时间）表示为器件表面温度 (Ts) 的函数，假设肖特基和欧姆退化为GaN HEMT 器件特有的磨损失效机制。

关于工具

此 MTF 工具根据用户的输入执行计算。产品数据表中定义的每个晶体管都给出了默认值。为了保证结果的有效性，用户的输入也受到一组限制的约束。

特征

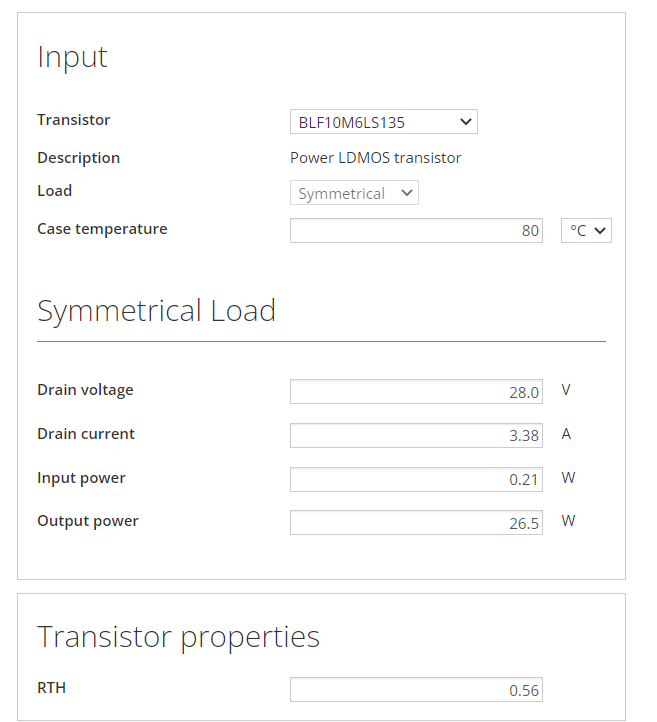

• 输入面板允许用户选择所需的晶体管、漏极电压、漏极电流、输入和输出功率。
•

• 选择对称和非对称负载来估计每个设备或每个部分的 MTF 适用于推挽式设备。不同热条件、脉冲持续时间 (tp) 和占空比 (δ) 的选择适用于脉冲器件。
•

• 选择产品后，默认值会出现在输入字段中。这些字段可以由用户修改，但它们都受到一组“软”和“硬”限制的约束。
•

• 为了获得 MTF 和 TJ 的有意义的结果，输入值受到限制，并根据设备的测试和物理限制分为“软”和“硬”。如果输入不在“软”限制内，则会在快速帮助面板中生成警告消息，以推荐产品的典型操作值。如果用户超过“硬”限制，则在模型边界内将无法得出可靠的估计，因为设备的性能可能超出其物理能力，而测试数据不支持这种能力。
•

• 排水效率 (ηD) 和功率附加效率 (ηPAE) 用于对输入进行额外的健全性检查。

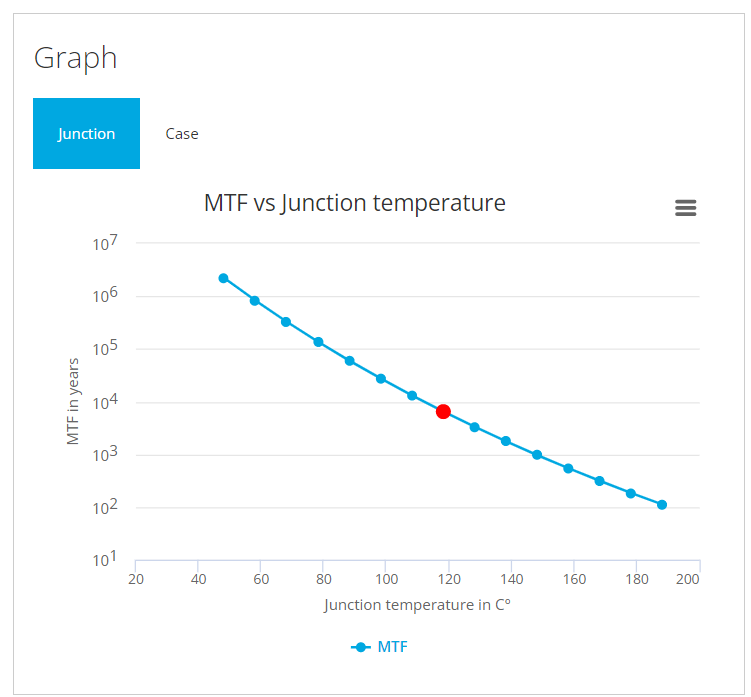

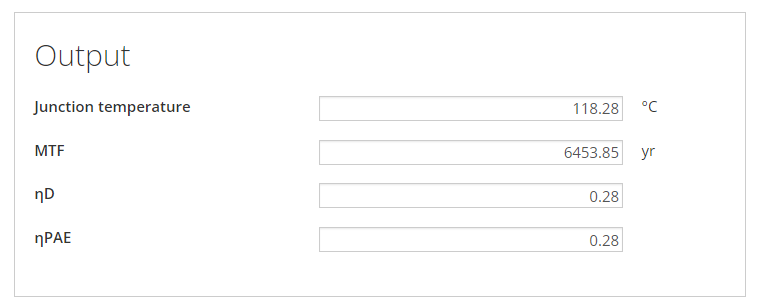

• 在 MTF 面板中，显示了 MTF、TJ、ηD 和 ηPAE 的返回结果
•


计算程序

结果在 MTF 面板中生成，并且基于默认值或用户在输入面板的字段中引入的值。

软件地址：https://www.ampleon.com/design-tool/BLF10M6LS135.html
