TPS22998是5.5V、10A、4mΩ 导通电阻负载开关

产品详情

描述：

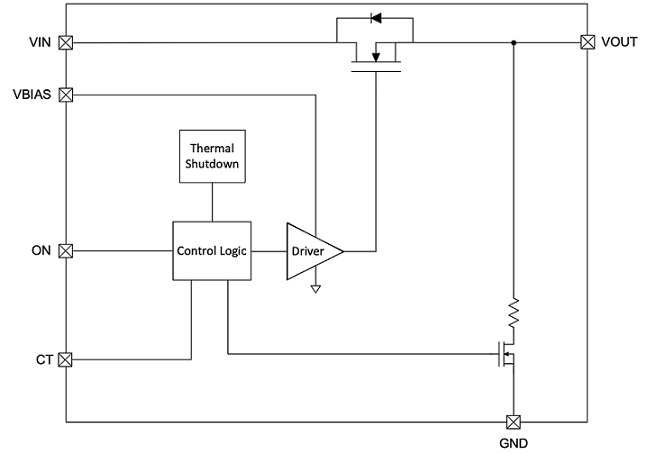

TPS22998 是一款AOD454A单通道负载开关，可提供可配置的上升时间以最小化浪涌电流。该器件包含一个 N 沟道 MOSFET，可在 0.2 V 至 5.5 V 的输入电压范围内工作，并支持最大 10 A 的连续电流。

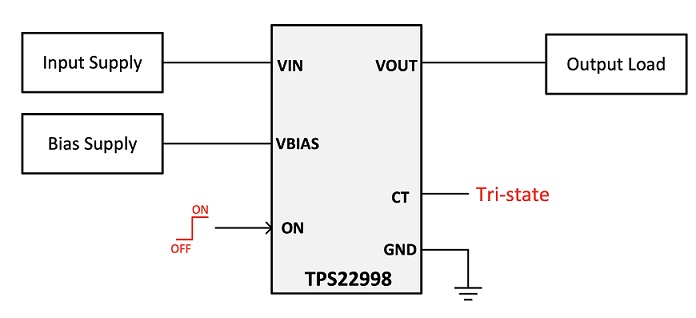

该开关由一个开和关输入 (ON) 控制，该输入能够直接与低压控制信号 (V IH = 0.9 V) 连接。TPS22998 在开关关闭时具有固定的快速输出放电，将输出拉低至地。

TPS22998 采用 1.5 × 2.0 mm、0.5 mm 间距、10 引脚 WQFN 封装 (RYZ)，可在 –40°C 至 +105°C 的自然空气温度范围内工作。

特性：

●输入工作电压范围（V IN）：0.2 V–5.5 V

●偏置电压范围：2.2 V–5.5 V

●最大持续电流：10 A

●导通电阻 (R ON )：4 mΩ（典型值）

●带三态引脚的可调压摆率

●快速输出放电 (QOD)：50 Ω

●热关断

●低功耗：

○开启状态 ( IQ )：15 μA（典型值）

○关闭状态 (I SD )：3 μA（典型值）

参数：

通道数 (#)：1

输入电压 (最小值) (V)：0.2

输入电压 (最大值) (V)：5.5

最大 (A)：10

罗恩 (Typ) (mOhm)：4

关断电流 (ISD) (Typ) (uA)：3

静态电流 (Iq) (Typ) (uA)：25

慢启动：三态

上升时间 (Typ) (us)：300、2500、5000

限流类型：没有

特征：浪涌电流控制，快速输出放电

工作温度范围（℃）：-40 到 105
