M12连接器系统带来新的发展理念

如今，工业自动化对连接器的屏蔽能力和通信能力的要求达到了一个新的水平。许多制造商不断创新屏蔽模块，如屏蔽电源模块，可以实现屏蔽电源电缆连接的模块化和连接。虽然电源屏蔽模块提供了一定的EMC保护，但如果只讨论EMC保护，每个连接器制造商都将提供专门用于信号传输的EMC保护模块。

M12是工业自动化连接器系统中应用广泛的连接器类别。在传统的工业应用中，M12可以提供可靠、安全、稳定的连接。M12本质上是一种圆形连接器，除了不同的针数外，还可以使用各种键编码来防止错误的连接。连接后，可拧紧固定，不易脱落。与其他形状的连接器相比，连接器的圆柱形结构具有独特的自然坚固性，因此圆形连接器的强度高于其他形状。

自然优势伴随着自然弱点，由于圆形表面区域的限制，连接器表面引脚和插孔的排列不能在小区域内进行均匀的间距安装和更多的接触。仅仅拥有高强度是不够的。快速增长的通信和环境需求使连接系统更加紧凑和可靠。同时，储能市场的快速发展也给连接器系统带来了新的发展理念。M12经常被用于恶劣的工业自动化场景，开始了新的升级和创新。

模块化升级

模块化涉及很多方面，最常用的M12升级应用是屏蔽模块和通信模块。屏蔽模块一般是为了实现更可靠的EMC保护，通信模块是为了提供相应的工业协议信号的高质量传输。如今，工业自动化对连接器的屏蔽能力和通信能力的要求达到了一个新的水平。

如今，许多制造商不断创新屏蔽模块，如屏蔽电源模块，可以实现屏蔽电源电缆连接的模块化和连接。这种屏蔽电源模块有三个电源触点和一个PE触点，用于连接传统的三相负载，两个用于温度监测，制动器信号触点，以及大面积屏蔽层，可以使电缆屏蔽，实现更好的EMC合规连接。

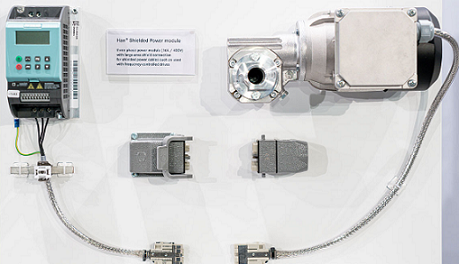

图：带电源屏蔽连接

如上图所示，屏蔽电源模块中屏蔽层的EMC特性完全适用于典型的驱动应用程序，如频率控制的三相电机。屏蔽电源模块提供的EMC保护意味着屏蔽层可以直接连接到大多数工业场景的负载，大大提高了灵活性，不用担心整个连接系统不够可靠。

虽然电源屏蔽模块提供了一定的EMC保护，但如果只讨论EMC保护，每个连接器制造商都将提供专门用于信号传输的EMC保护模块。为了提供优异的屏蔽效果，每个EMC保护模块通常提供大面积屏蔽层和360°屏蔽版本。它可以提供优异的屏蔽效果，但也可以在最小的空间内保证高传输量。对于任何工业应用程序，特别是像AD829ARZ-REEL7机器人这样的高传输需求，将屏蔽传输集成到模块化连接器中是一种简单而有效的方法。

高功率传输和带宽升级

对高带宽传输的需求并不陌生，对高传输速率的需求正在促进数据界面的不断发展。工业协议标准复杂，目前常用的有Profibus、Profinet、CAN、以太网5类、6A类、7A类。M12连接器必须适应所有标准总线系统。目前，10gbit/s以太网是M12高带宽的标准。

TE对传输性能的控制一直处于行业领先地位。从X-Code的高性能模型来看，高达10gb/s的高带宽无疑是其亮点之一。此外，M12连接器还提供镀银端子，以实现更高的传导率。每个连接器制造商都在追求带宽的提升。

高电源传输与当前储能市场的快速发展密切相关。目前，许多储能系统都在200A/800VDC下运行。随着储能系统功率密度的不断上升，未来将需要高达300A和1200V的更高功率密度。为了满足这些需求，许多制造商开始升级200A模块，以满足300A功率密度，并与成熟的200A模块兼容。增加触点数量，创造高触点密度也可以提高一定的电气特性，通过增加触点数量来提高传输电压。然而，M12受到表面区域的限制，不可能增加触点，因此该方法只能在成熟模块中提高一定的电气特性。

总结

M12的创新和升级反映了该行业的每一风吹草动。把握应用市场的需求变化，不仅在连接器行业，在任何行业都同样重要。
