VCA2617是双通道更小封装可变增益放大器

产品详情

描述：

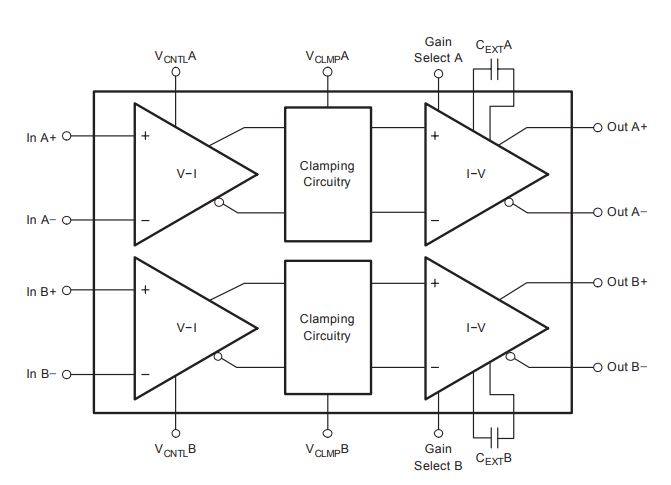

VCA2617 是一款双通道、连续可变、APT10045JLL压控增益放大器，非常适合各种超声系统以及接近探测器和测试设备中的应用。VCA2617 使用真正的可变增益放大器架构，在低增益下实现非常好的噪声性能，同时不牺牲高增益失真性能。

在线性 dB 响应之后，VCA2617 增益可以在 48dB 范围内变化，控制电压为 0.2V 至 2.3V。两个独立的高阻抗控制输入允许增益的通道独立变化。VCA2617 的每个通道均可配置为提供 -10dB 至 38dB 或 -16dB 至 32dB 的增益范围，具体取决于增益选择引脚 (HG)\。这种后增益功能允许用户针对各种高速模数转换器 (ADC) 优化 VCA2617 的输出摆幅。作为改善系统过载恢复时间的一种方法，VCA2617 还提供了一个内部钳位电路，其中外部施加的电压设置所需的输出钳位电平。

VCA2617 采用+5V 单电源供电，每个通道仅消耗52mW。它采用小型 QFN-32 封装 (5x5mm)。

特性：

●独立频道控制：

○增益范围：48dB

○钳位水平

○后增益：0，+6dB

●低噪声：4.1nV/ Hz

●低功耗：52mW/通道

●带宽：50MHz

●谐波失真：5MHz 时 -53dBc

●串扰：5MHz 时 -61dB

●5V单电源

●掉电模式

●小 QFN-32 封装 (5x5mm)

●应用：

○医疗和工业超声系统

■适用于 10 位和 12 位系统

○测验设备

○声纳

参数：

PGA/VGA：VGA

通道数 (#)：2

带宽@Acl (MHz)：50

VS（最大）（V）：5.25

VS (分钟) (V)：4.75

Acl，最小规格增益 (V/V)：0.32

增益（最大）（dB）：48

压摆率 (Typ) (V/us)：100

工作温度范围（℃）：-40 至 85

特征：关断、模拟增益设置、数字增益设置、集成钳位
