航顺车规级HK32MCU点亮2022冬奥会，尽展高科技璀璨灯光魅力
来源:半导体器件应用网发布时间:2022-02-22557浏览
询问 AI2月20日晚，第二十四届冬季奥林匹克运动会闭幕式在北京国家体育场举行，至此为期17天的精彩冬奥会落下帷幕。
本届冬奥会开幕与闭幕式大量运用人工智能、机器视觉、5G和云端技术等新科技，将文艺表演与仪式环节融为一体，创造北京冬奥开幕式的“不一样”。在开幕式和闭幕式中特别让人引以为豪的是，全场使用的灯光设备100%都是来自中国制造，在百分之百不能出错的北京冬奥会现场，采用航顺车规级HK32MCU生产的舞台灯光音响等设备实现了设备运行、维护保障、光质量、灯效等多方面的稳定，既能营造出赛场热烈气氛，又能配合其他演艺设备一起，共同向世界奉献一场浪漫、唯美、温暖的冰雪盛会。
开幕式简约又精彩，而闭幕式上依然将“简约浪漫”进行到底。在五彩缤纷精妙绝伦的开、闭幕式表演中，航顺芯片作为国内领先的ARM® Cortex 32位MCU设计生产企业为秉承“航顺芯、中国芯、世界芯”的理念与合作伙伴一起为冬奥会赋能。

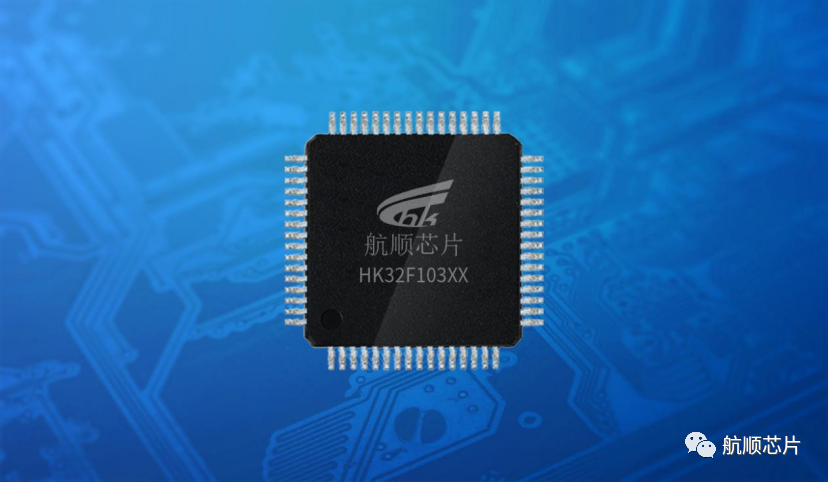

本届冬奥会上大放异彩的航顺车规级HK32F103系列芯片是一款高性能、高可靠性、主流型、工业级、车规级的MCU。自量产后广泛应用于舞台灯光音响、汽车电子、工业控制、医疗电子、图像处理、语音识别、电机控制、安全监控、物联网低功耗传感器终端、家用电器、智能机器人等领域。“航顺车规SoC+高端MCU超市双战略”目前已量产300多款HK32MCU，成为了国内外设备供应商与方案商的首选产品对象。
Ø CPU
l ARM Cortex-M3内核
l 最高时钟频率：120MHz
l 24位System Tick定时器
l 支持CPU Event信号输入至MCU引脚，实现与板级其它SOC CPU的联动
Ø 工作电压范围
l 双电源域：主电源VDD为1.8 V ~ 3.6V、备份电源Vbat为1.8 V ~ 3.6V
Ø 工作温度范围：-40℃ ~ +105℃
Ø VDD典型工作电流
l 运行(Run)模式：16 mA/120MHz@3.3V（133.3uA/MHz）
l 睡眠(Sleep)模式：7mA/120MHz@3.3V(58.3uA/MHz)
l 停机(Stop)模式：30μA@3.3V
l 待机（Standby）模式：2μA@3.3V
l 关机（Shutdown）模式：100nA@3.3V
Ø 存储器
l 最高527 Kbyte的Flash存储器
l CPU主频不高于24 MHz时，支持零等待总线周期
l 具有代码安全保护功能，可分别设置读保护和写保护
l 支持存储于Flash的指令和数据加密，以防止Flash内容被物理攻击
l 97 Kbyte SRAM
Ø 时钟
l 外部HSE：4~32 MHz，典型频率为8 MHz
l 外部LSE：32.768 kHz
l 片内HSI：8 MHz/56 MHz
l 片内LSI：40 kHz
l PLL时钟
l 芯片管脚输入时钟
Ø DMA
l 2个独立DMA控制器：DMA1和DMA2
l DMA1提供7路通道
l DMA2提供5路通道
l 支持Timer、ADC、SPI、I2C、USART等多种外设触发
Ø 安全加密: CRC计算单元
Ø 数据通信接口
l 6个USART：支持主同步 SPI和调制解调器控制，具有 ISO7816接口、LIN、IrDA能力、自动波特率检测和唤醒特性
l 3个高速SPI：支持 4至16个可编程比特帧和复用的 I2S接口
l 2个I2C：支持极速模式（1 Mbit/s）、SMBus和PMBus，可从停机模式唤醒
Ø 定时器
l 1个高级控制定时器（TIM1/TIM8）
l 5个通用定时器（TIM2/TIM3/TIM4/TIM5/TIM17）
l 1个基本定时器（TIM6/TIM7）
Ø 日历 RTC，具有闹钟功能，可从停机 /待机模式周期唤醒
Ø 片内模拟电路
l 3个12位的ADC：25个外部模拟信号输入通道，支持最高1 MSPS采样频率的自动连续转换和扫描转换
l 1个温度传感器：模拟输出在内部连接到A/D转换器独立通道
Ø 定点数除法/开方运算单元
l RM Cortex-M4内核支持的绝大部分算术指令
l 实现支持32单精度浮点运算
l 支持多种自定义的32位及64位算术运算
Ø 可靠性
l 通过HBM2000V/CDM500V/MM200V/LU等级测试
