Pico Technology发布基于PicoVNA 108矢量网络分析仪的TRL 和自动化 E-Cal 校准件

PicoTechnology(英国比克科技) 已为其获得巨大成功的 PicoVNA 矢量网络分析仪增加了两种重要的校准选件：E-Cal校准件和 TRL/TRM 校准件。PicoVNA 108 8.5 GHz 矢量分析仪的现有用户和新用户现在可以充分得益于新的选件。

PicoVNA 自动化校准件E-Cal

矢量网络分析仪的所有者和用户通常会坚持要求提供自动化的校准解决方案。自动化校准的显著优势是速度快、效率高和流程简单，适用于工作场所中的各种应用以及具有不同技能水平的使用者。

还有个可能不太明显且不易被关注到的优点，即自动化的VNA校准可以提高整体校准质量，甚至可以减少不确定性或错误。

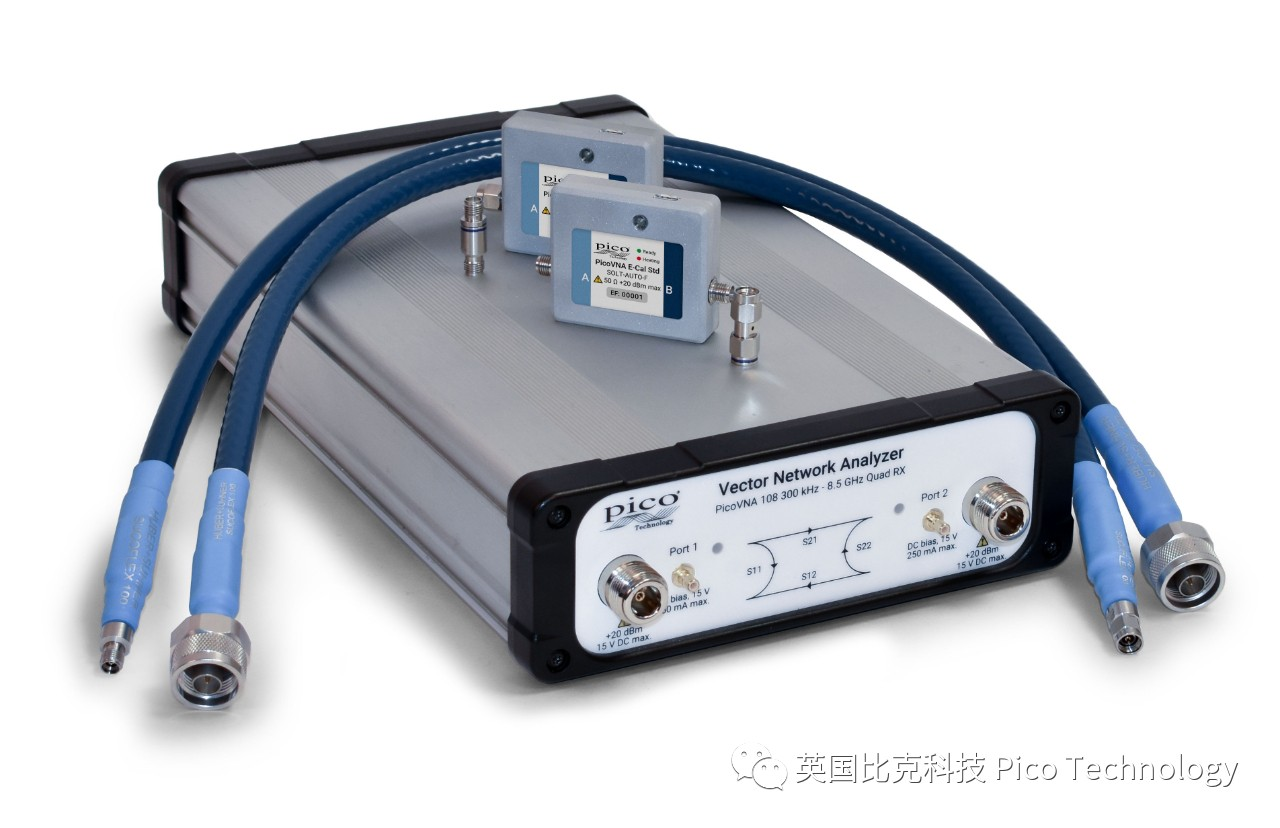

PicoVNA 108可通过阳头SMA或阴头SMAE-Cal电子校准模块实现自动化校准。这些电子校准模块通过USB进行供电和控制，可以电子化选择校准流程中所需的各种短路、开路、负载和直通参考标准。用户只需打开该模块的电源，在PicoVNA测试端口之间连接上E-Cal标准件，然后即可从PicoVNA 108 用户界面内启动自动化校准流程。

开关可能是造成校准流程出现意外错误的来源。Pico的技术是通过对错误进行特征化描述并进行纠正，以及通过对设备内部的热岛进行加热从而控制温度和温度变化率，来尽可能的消除这些错误。Pico射频业务开发经理 Mark Ashcroft 声称，Pico通过对不少于十七个部件的 S 参数进行特殊处理，从而实现其高覆盖率特征化。PicoVNA E-Cal 校准的残余误差位于可获得的最低误差范围内，比使用相同的手动方法进行的反复连接-断开和测试导线弯曲所产生的误差还要小。

在随设备提供的便携箱和储存箱内，Pico为每个 E-Cal 模块提供了一个完全特征化和极化的端口适配器，使得阳头和阴头E-Cal电子校准模块也可以对可插入的阳头-阴头和阴头-阳头测试端口进行校准。

PicoVNA 108 TRL/TRM 校准

当需要测量安装在基板上的被测件时，TRL(直通、反射、传输线)和 TRM(直通、反射、匹配)校准通常具有很大优势，例如测量PCB或陶瓷上的表贴网络或部件时。所需的传输线、低频匹配和反射(短路或开路)均可精确的装配在基板上的测量参考平面上。此外，如果必要，校准还可以对环境条件和测试基板的任何变化进行考虑。

TRM技术可以很好的处理低频(实际情况下约低于 1.5 GHz)，而TRL 技术应用的是远大于0°和远小于180°相位延迟的参考线长度。因此，单条 TRL 线路即可应对有限的频段。对于PicoVNA 108，一条线路通常就足够了，但是如果需要，也可支持两个TRL频段并进行线路阻抗偏移补偿。低频TRM频段可参考已装配的基板上的电阻匹配值。

TRL校准的精确性也已得到行业好评，因为相较于通过测量得到一个良好匹配来说，机械空气传输线可装配的更加精确，当然是在更高的频率下。由于此线路标准可以承载时间负荷(相位)和进行高频匹配校准，因此可以精确定位额外所需的较低和较高的反射标准、匹配、短路或开路，但该功能却较少为人所知。
