有刷电机的结构介绍

从本文开始，我们将介绍各种电机的结构、工作原理和驱动方法。首先是有刷电机。

有刷电机的结构

下面是经常在模型中使用的有刷直流电机的外观，以及普通的两极（2个磁体）三槽（3个线圈）型电机的分解示意图。也许很多人都有拆卸电机、拿出磁铁的经验。

可以看到有刷直流电机的永磁体是固定的，有刷直流电机的线圈可以绕内部中心旋转。固定侧称为“定子”，旋转侧称为“转子”。

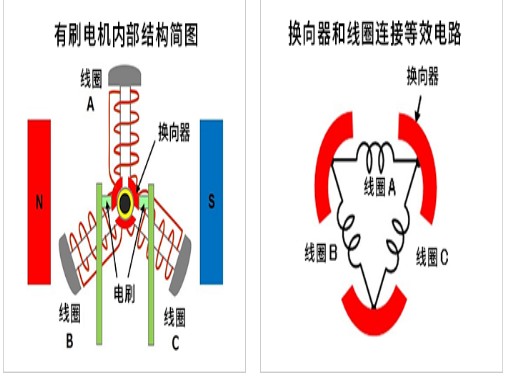

以下是表示结构概念的结构简图。

旋转中心轴的外围有三个换向器（用于电流切换的弯曲金属片）。为了避免彼此接触，换向器之间间隔120°（360°÷3枚）配置。换向器随着轴的旋转而旋转。

一个换向器连接有一个线圈端和另一个线圈端，并且三个换向器和三个线圈作为电路网形成一个整体（环形）（参见“换向器和线圈连接等效电路”）。

两个电刷（参见“有刷电机内部结构简图”）被固定在0°和180°处，以便与换向器接触。外部直流电源与电刷相连接，电流按电刷→换向器→线圈→电刷的路径流动。

关键要点：

・顾名思义，有刷电机存在被称为“电刷”的电极。

・有刷电机由定子和转子组成，有刷电机的定子包括磁体，转子包括线圈和换向器。
