三菱FX(Q)系列PLC连接CHNet-FX与组态王以太网通信

三菱FX1S/1N/2N/3S/3G/3GC/3U/3UC系列PLC、与组态王软件以太网通讯。

用兴达易控CHNet-FX转换成以太网

1.新建工程并打开工程。

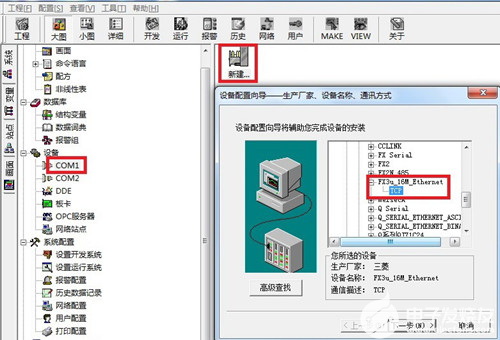

2.点击“COM1”，选择“新建”，在弹出的对话框的选择“FX3u_16M_Ethernet----TCP”，点击“下一步”。

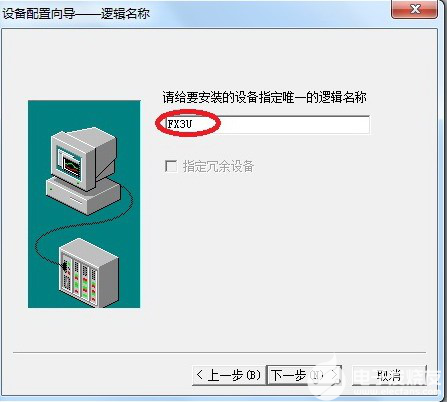

3.输入设备的逻辑名称，点击“下一步”。

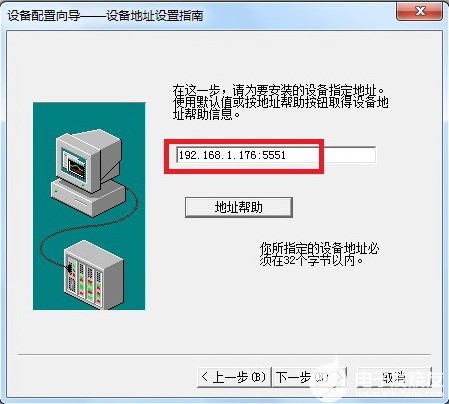

4.输入CHNet-FX的IP地址，以及PLC端口号5551

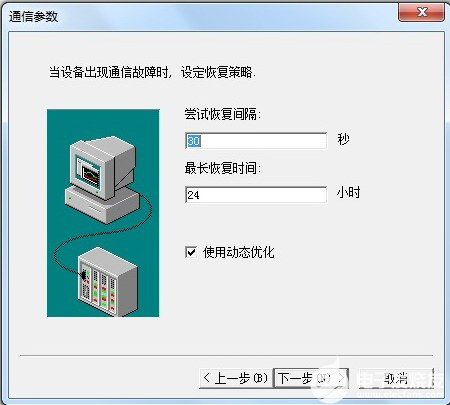

5.输入通信参数，默认即可，随后点击“完成”。

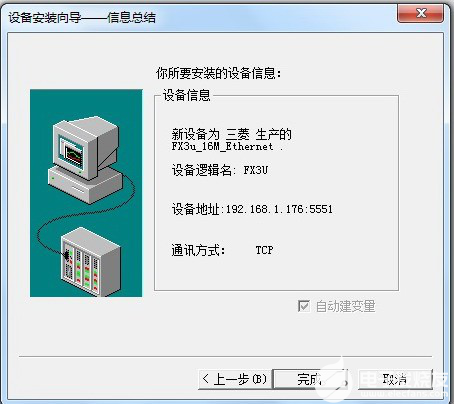

5.输入通信参数，默认即可，随后点击“完成”。
