怎么用示波器检测rc振荡电路_RC振荡电路

RC振荡电路的几种接法

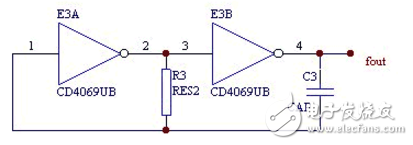

1.最简单的振荡器

这种振荡器特点是：T≈（1.4～2.3）R*C

电源波动将使频率不稳定，适合小于100KHz的低频振荡情况。

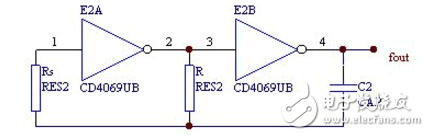

2.加补偿电阻的振荡

T≈（1.4～2.2）R*C，电源对频率的影响减小，频率稳定度可控制在5%

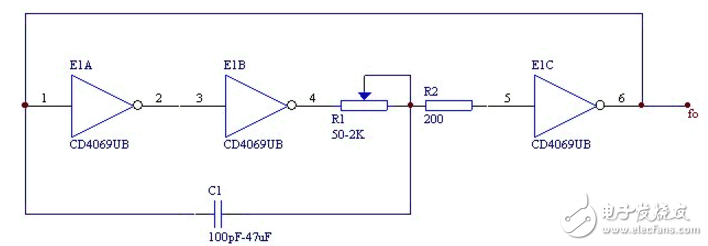

3.环行振荡器

采用TTL反相器，频率可达50MHz

4.采用施密特触发器构成的振荡器

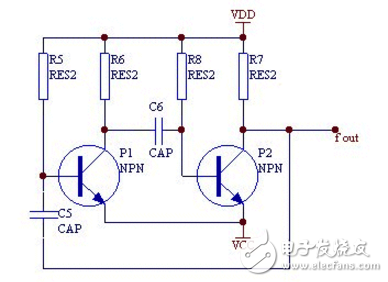

5.采用两三极管构成的振荡器

其中R5=R8，R7=R6，C5=C6

怎么用示波器检测rc振荡电路

从结构上看，正弦波振荡器是没有输入信号的，带选频网络的正反馈放大器。若用R、C元件组成选频网络，就称为RC振荡器，一般用来产生1Hz～1MHz的低频信号。

RC串并联网络（文氏桥）振荡器

电路型式如图6－1所示。

电路特点：可方便地连续改变振荡频率，便于加负反馈稳幅，容易得到良好的振荡波形。

图6－1RC串并联网络振荡器原理图

1.RC串并联选频网络振荡器

（1）按图6－2组接线路

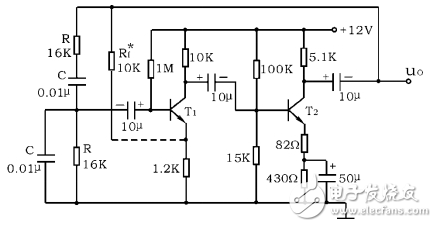

图6－2RC串并联选频网络振荡器

（2）接通RC串并联网络，调节Rf并使电路起振，用示波器观测输出电压uO波形，再细调节Rf，使获得满意的正弦信号，记录波形及其参数，即，测量振荡频率，周期并与计算值进行比较。

（3）断开RC串并联网络，保持Rf不变，测量放大器静态工作点，电压放大倍数。

（4）断开RC串并联网络，测量放大器静态工作点及电压放大倍数。（输入小信号：f=1KHz，峰峰值为100mV正弦波）用毫伏表测量ui、u0就可以计算出电路的放大倍数。

（5）改变R或C值，观察振荡频率变化情况。

将RC串并联网络与放大器断开，用函数信号发生器的正弦信号注入RC串并联网络，保持输入信号的幅度不变（约3V），频率由低到高变化，RC串并联网络输出幅值将随之变化，当信号源达某一频率时，RC串并联网络的输出将达最大值（约1V左右）。且输入、输出同相位，此时信号源频率为

数据整理与归纳

（1）静态工作点测量

（2）电压放大倍数测量：

Ui=788mV，Uo=2.80V

AV=Uo/Ui≈3.6

周期T=1000uS，幅度为3V

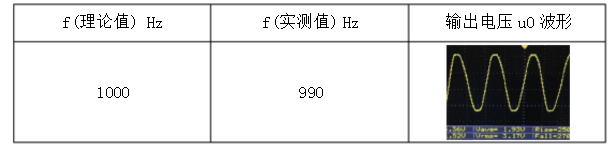

（3）测量振荡频率，并与计算值进行比较。

根据上述参数可知输出信号的频率f=1/T=1000Hz

计算值：R=16KΩ，C=0.01uF

（4）改变R或C值，观察振荡频率变化情况。

增大R或C，输出振荡信号的频率减小；反之，减小R或C，信号频率增大。

结果与分析

由给定电路参数计算振荡频率，并与实测值比较，分析误差产生的原因。

根据前面计算的结果，理论值与测量值基本一致，误差产生的主要原因为测量频率数值直接由示波器读出，示波器本身的功能主要是看波形，对于测量数据，器精确度不够。

1、电路中参数R、C的值与振荡频率有关，放大电路的输入电阻也会影响RC值。

实测值与理论估算值比较误差原因：（1）实验测频率时是采用李萨如图形法，因为李萨如图形不能绝对稳定，所以会产生一定的误差（测量误差）；（2）实验电路板上的电容电抗会对频率造成一定影响，产生误差（系统误差）。

2、能否起振及是否失真都与放大倍数相关，放大倍数与负反馈相关，负反馈越强放大倍数越低。放大倍数大于3就会有失真，远大于3时，就输出近似方波，小于3时，不能起振。所以最好有自动增益控制电路。
