西门子S7300/300连接S7200/300IFIX组态TCP通信

CHNet-S7200PD连接西门子S7200 PLC；

IFIX软件中，采用S7驱动的S7 TCP/IP的通讯方式。

1、首先设置CHNet-S7模块的参数

用西门子S7TCP驱动来通讯，需要注意参数“S7TCP目标PLC地址”，需要填入PLC的站地址。

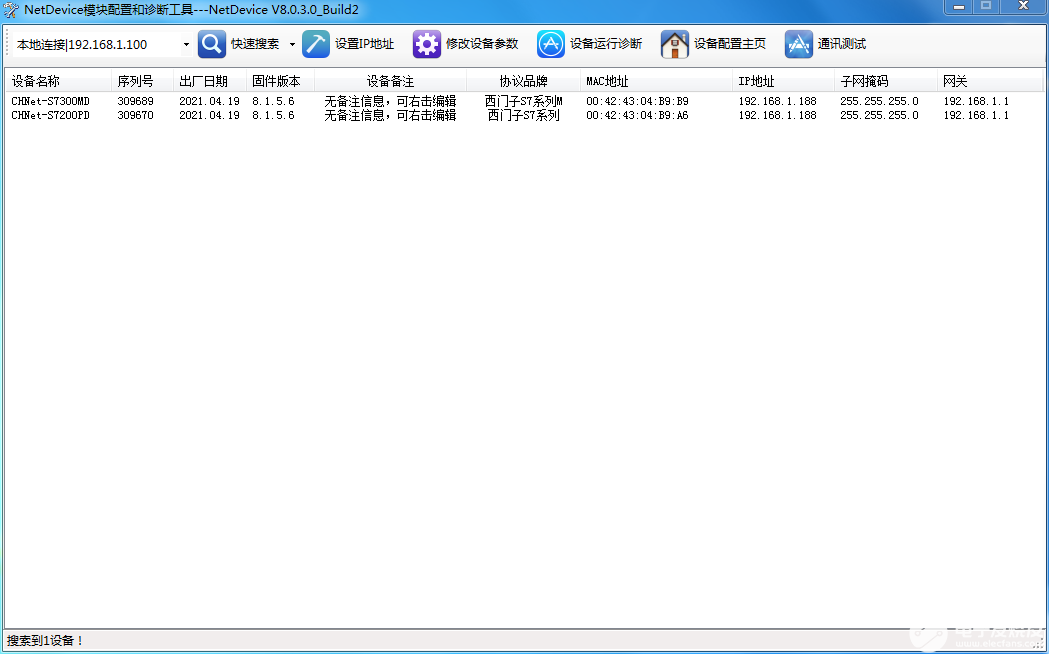

例：CHNet-S7300MD，IP地址：192.168.1.188，S7TCP目标PLC地址：2；

CHNet-S7200PD，IP地址：192.168.1.189，S7TCP目标PLC地址：2；

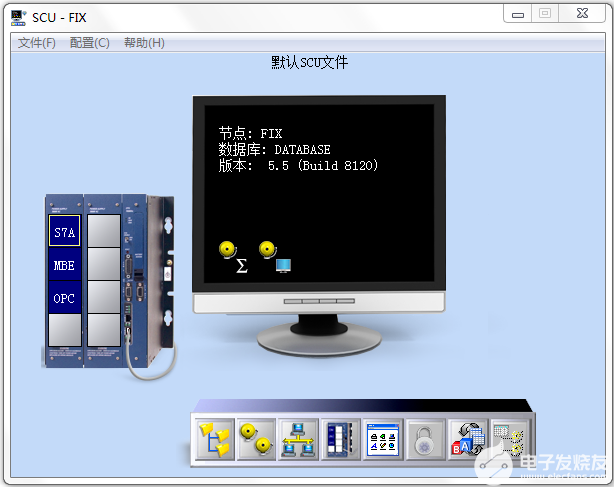

2、安装西门子S7TCP驱动程序“S7A”；在“SCU-FIX”中配置S7A驱动；如图：

3、S7300的配置：

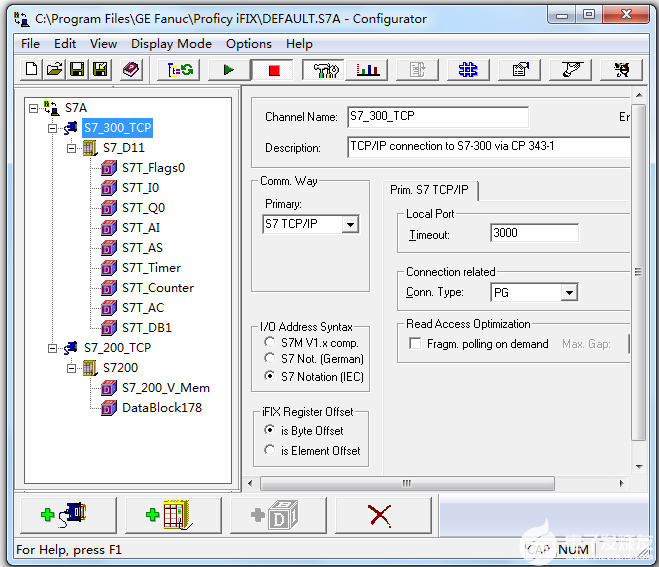

1) 如下图配置，“Primary”，选择“S7 TCP/IP”；

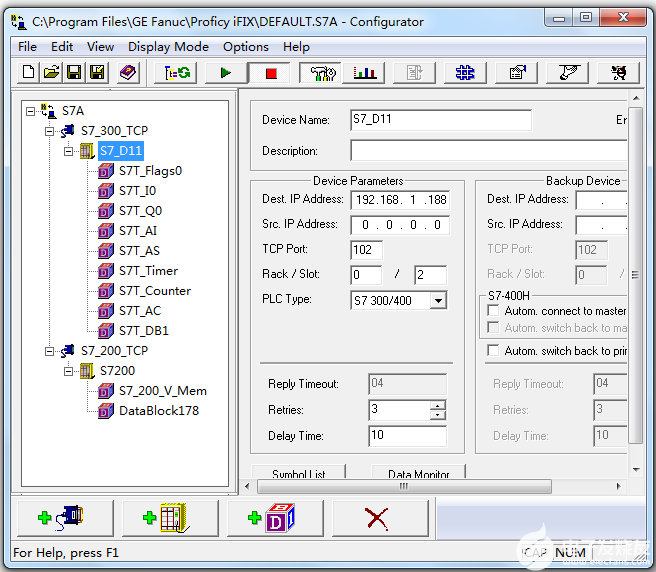

2) “Dest IP Address”，填入CHNet-S7300MD模块的IP地址：“192.168.1.188”； “Tcp Port”，填入：“102”； “PLC Type”，选择：“S7300/400”；其他参数默认。

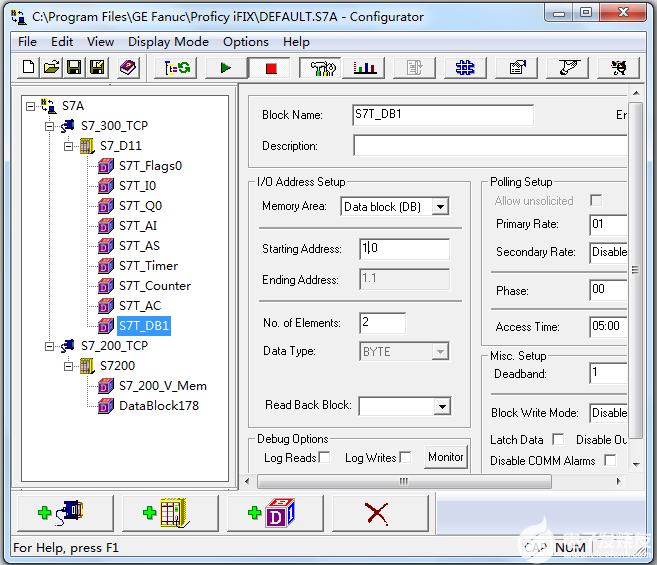

3) 根据实际项目，建立各个区的变量：

4、S7200的配置：

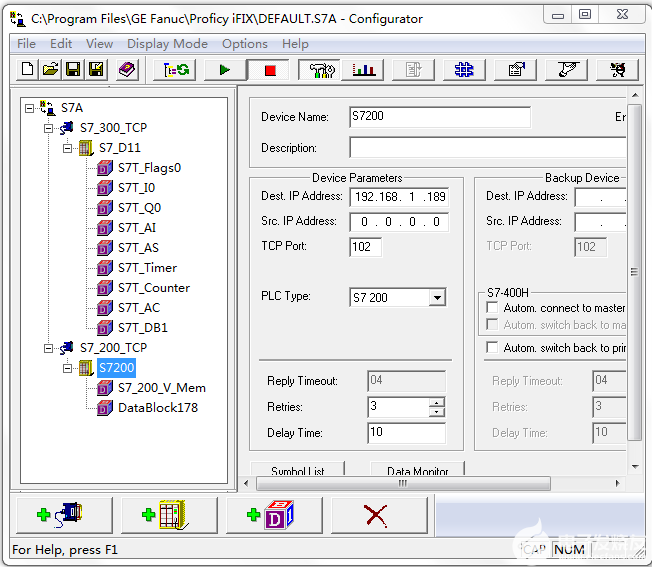

1) 如下图配置，“Primary”，选择“S7 TCP/IP”；

4、S7200的配置：

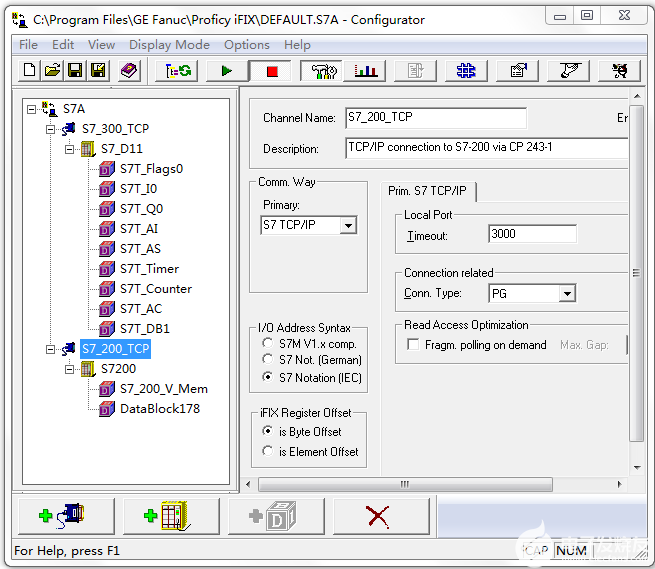

1) 如下图配置，“Primary”，选择“S7 TCP/IP”；

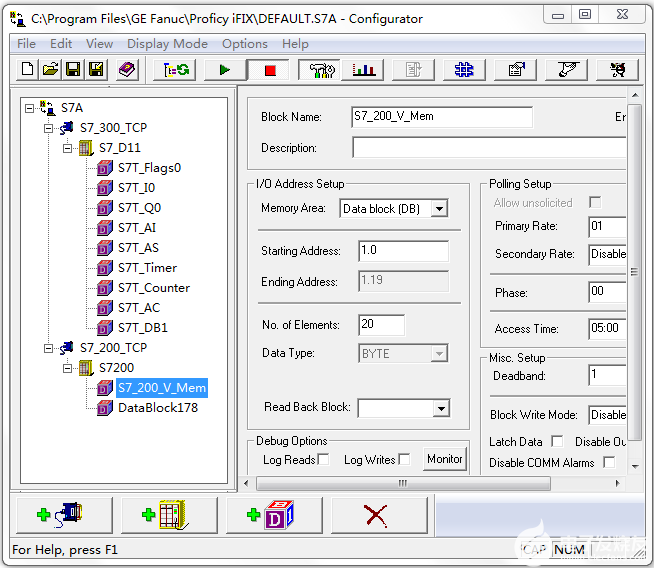

3) 根据实际项目，建立各个区的变量(S7200的V区数据对应DB1，其他区的数据相同)：
