怎样使用和校验直流电压表？

直流电压表由直流电流表串联一附加电阻而成。由于电流表的内阻很小，只能承受很低电压，所以用它来测量直流电压时，必须串联一只高阻值的附加电阻（也称倍压器），以使附加电阻承受绝大部分电压。附加电阻一般是内附式，但测量高电压时，须串联外附式附加电阻。外附式附加电阻是与电压表配套供应的，一般在表盘上注有“外附电阻器”字样。外附电阻器是电压表的附件，没有它电压表中通过的电流就会很大，从而可能烧坏仪表线圈。

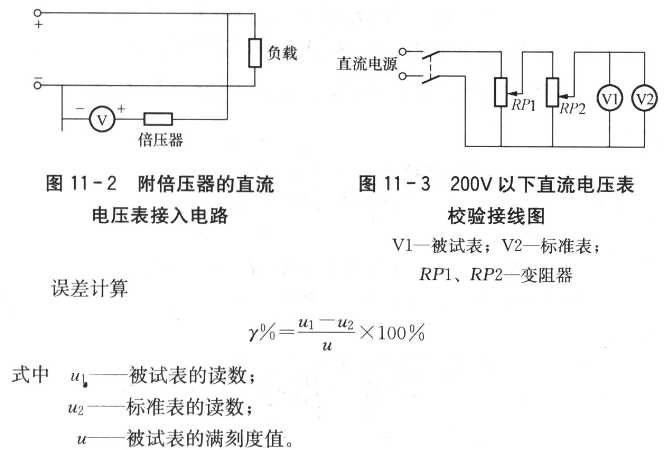

直流电压表的接线要注意其正负极，通常在电压表的接线柱旁边都注有“+”和“-”的标记，接线柱的“+”（正端）与被测电压的高电位连接，接线柱的“-”（负端）与被测电压的低电位连接，如图11 -2所示。正负极不得接错，否则指针就会反转，可能将指针打弯。

校验量限在200V以下的直流电压表可按图11-3接线。
