拆解报告：比亚迪1760W电动汽车交流充电枪
来源:充电头网发布时间:2022-01-256864浏览
询问 AI充电头网偶尔会拆解BYD比亚迪制造的充电器，而这些充电器可不一般，大多数是华为、小米这两大品牌的，可见认真做起充电器来，比亚迪的实力还是不容小觑的。但真正让比亚迪进入大众视野的还得属其旗下汽车产品。
而说起汽车，最近充电头网便拿到了比亚迪一款1760W电动汽车交流充电枪，220V8A额定规格，可见是专为国内使用设计。充电枪头符合国内电动汽车的充电口设计，通用性也好。标配的控制盒可提示丰富的充电状态。下面充电头网就对比亚迪这款充电枪进行详细拆解，看看做得如何。
一、比亚迪1760W充电枪外观

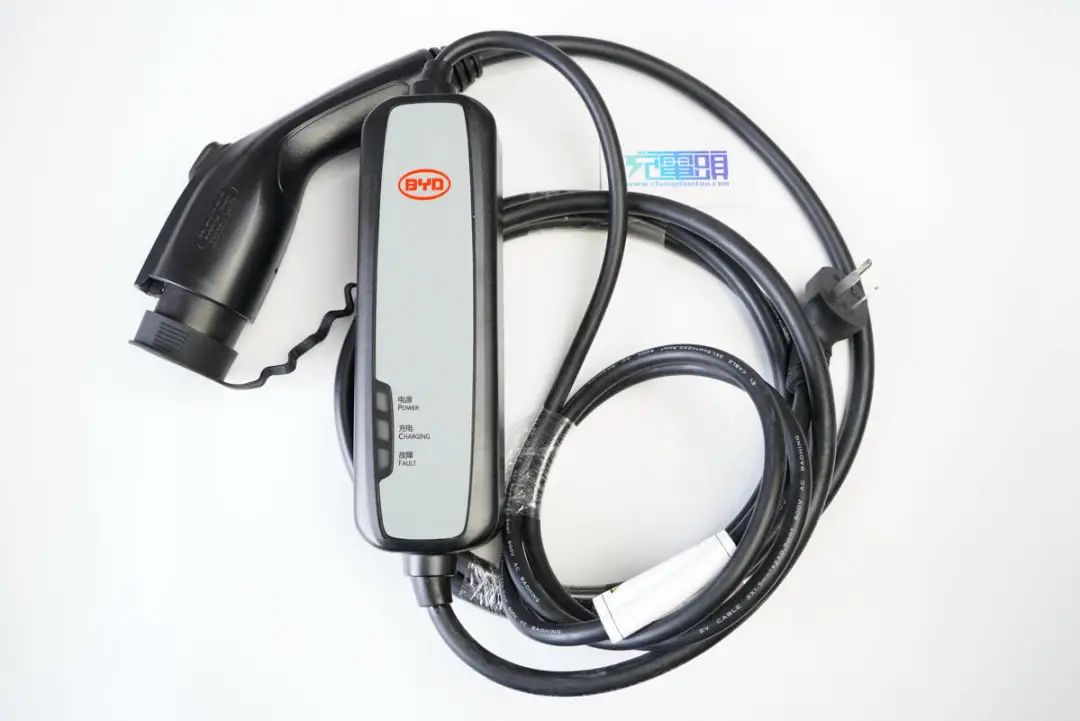

比亚迪1760W充电枪由输入电源线、控制盒、输出线缆以及充电枪头四部分组成，整体长度约为5米，输出线缆长度占了大头。

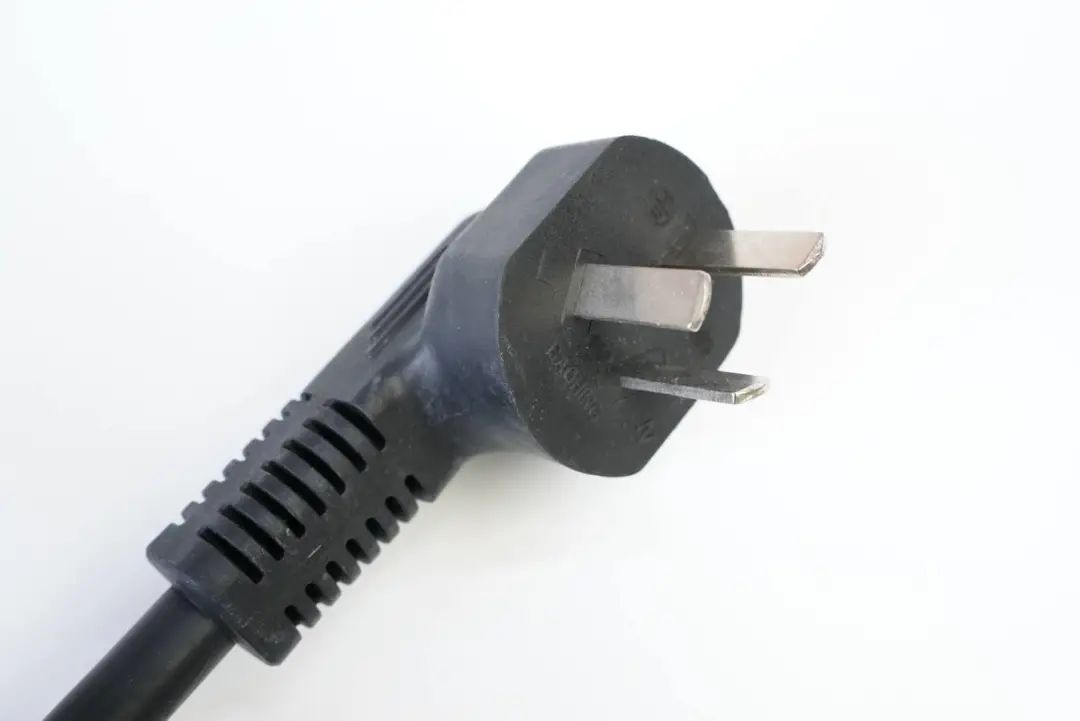

电源线插头采用90°弯头设计，一些狭窄的角落也能轻松接入，方便取电。

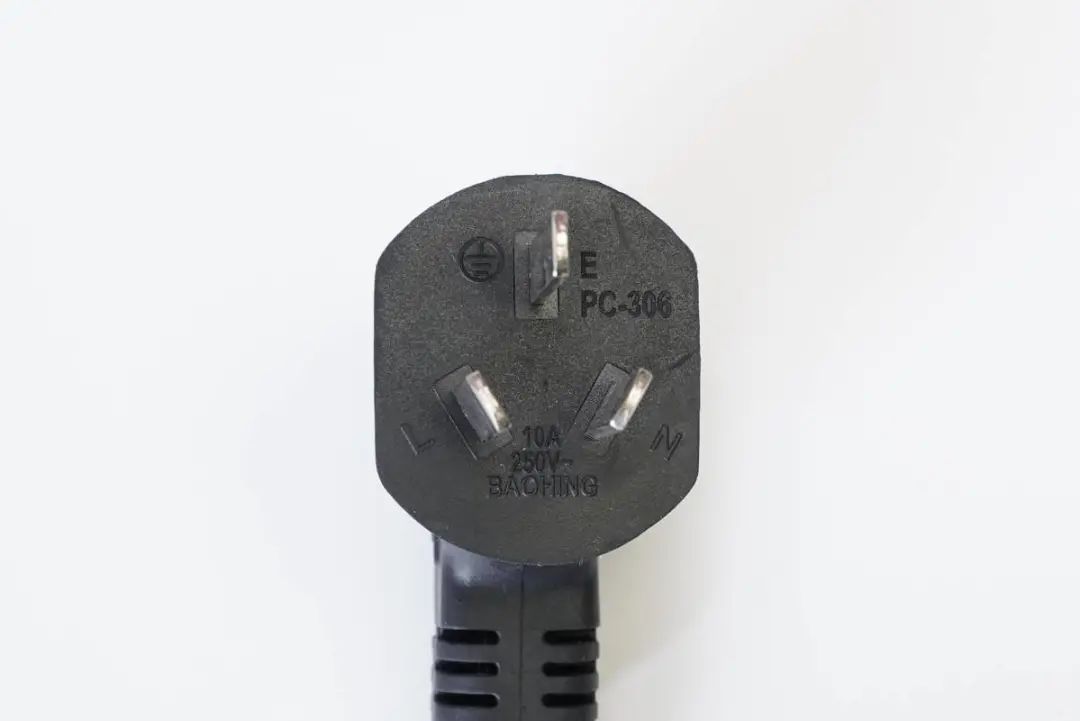

插头上有BAOHING字样，表明是来自深圳宝兴电线电缆有限公司，规格为10A 250V~。

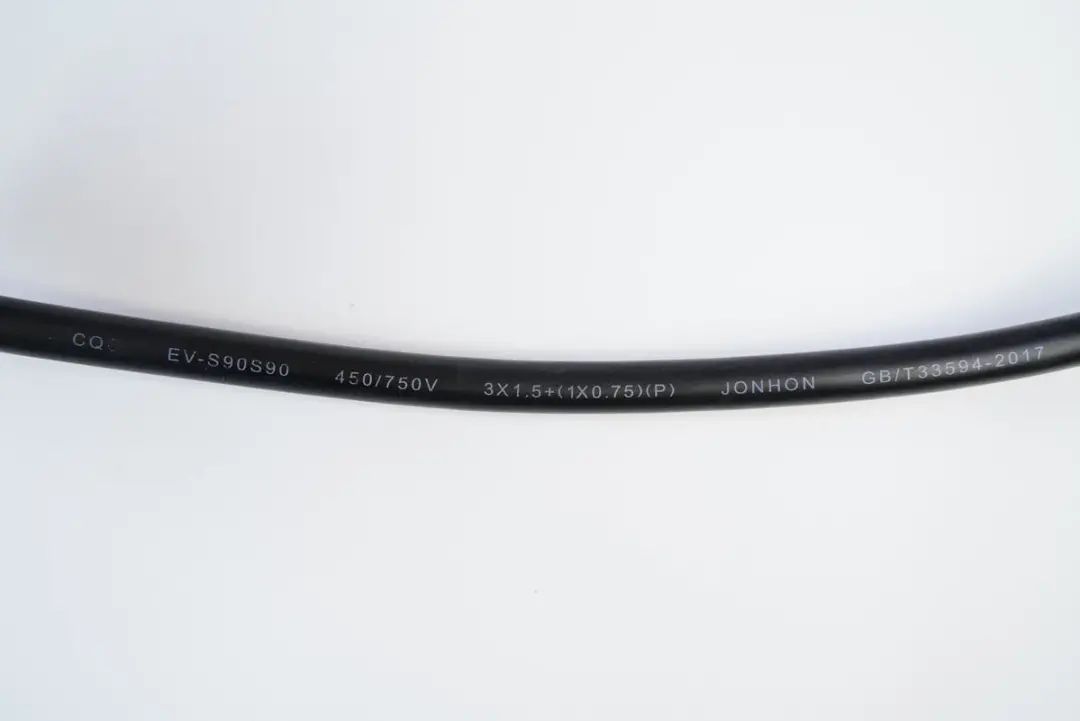

线缆规格为3x1.5+(1x0.75)(P)，JONHON中航光电制造，通过了CQC认证。

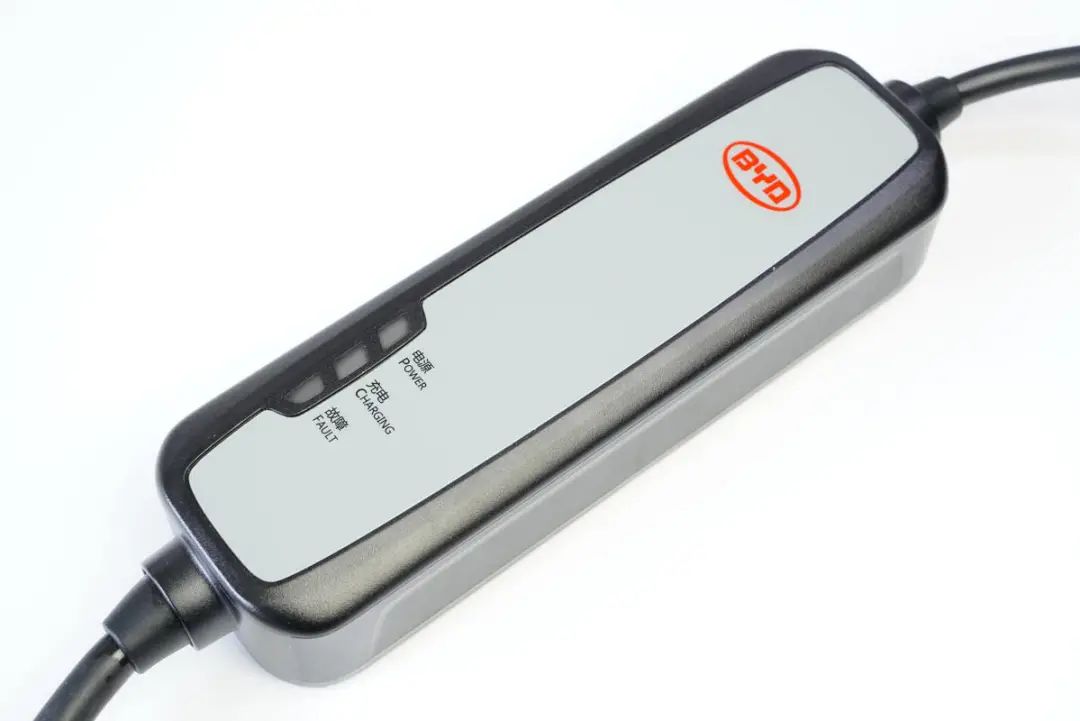

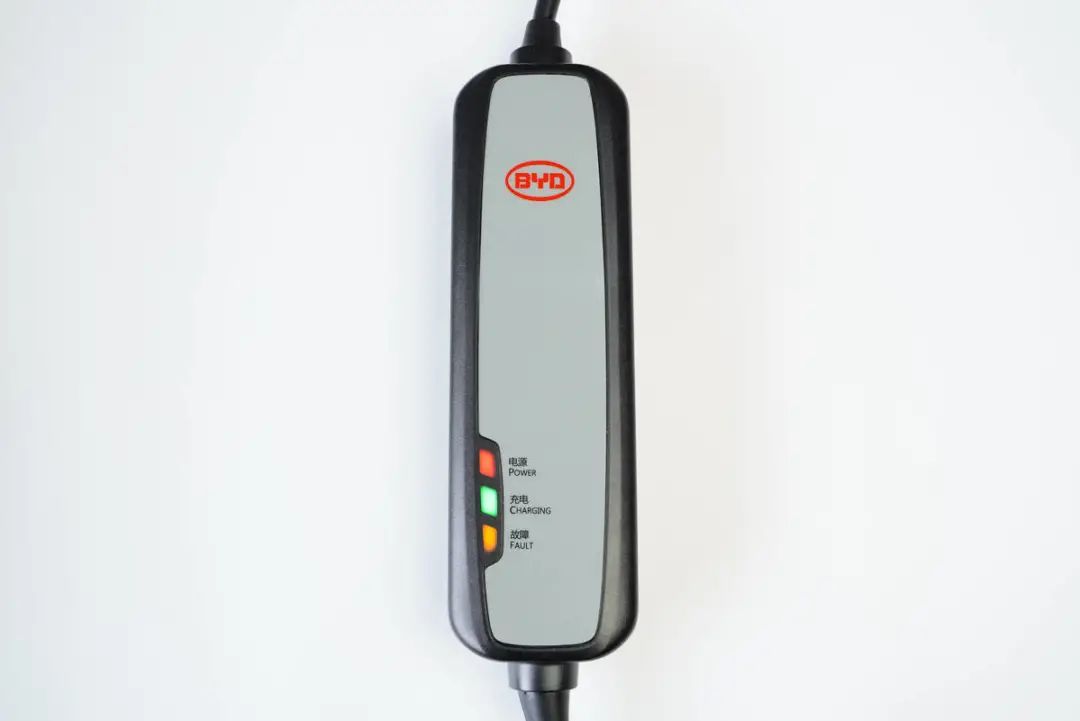

控制盒外壳采用PC防火材质，表面磨砂边角过渡圆润，顶面设有青色亮面板，红色的BYD logo格外显眼。

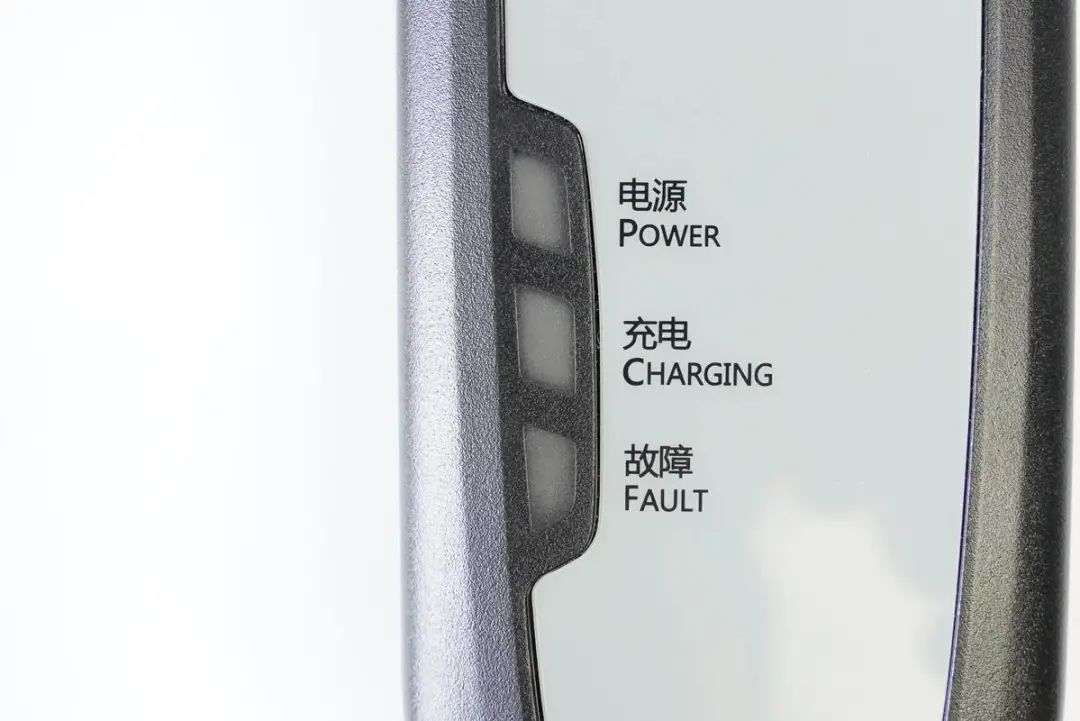

除比亚迪的logo外，还有电源、充电、故障三个状态提示字样，左边设有三个对应的状态指示灯。
三颗指示灯分别是红灯、绿灯和黄灯，且有常亮、闪烁、和熄灭三种状态。
三颗指示灯通过三种状态组合实现初始状态、等待充电模式、正常充电模式、充电完成、接地故障、过/欠压、过温故障、漏电故障、过流故障多个状态提示。

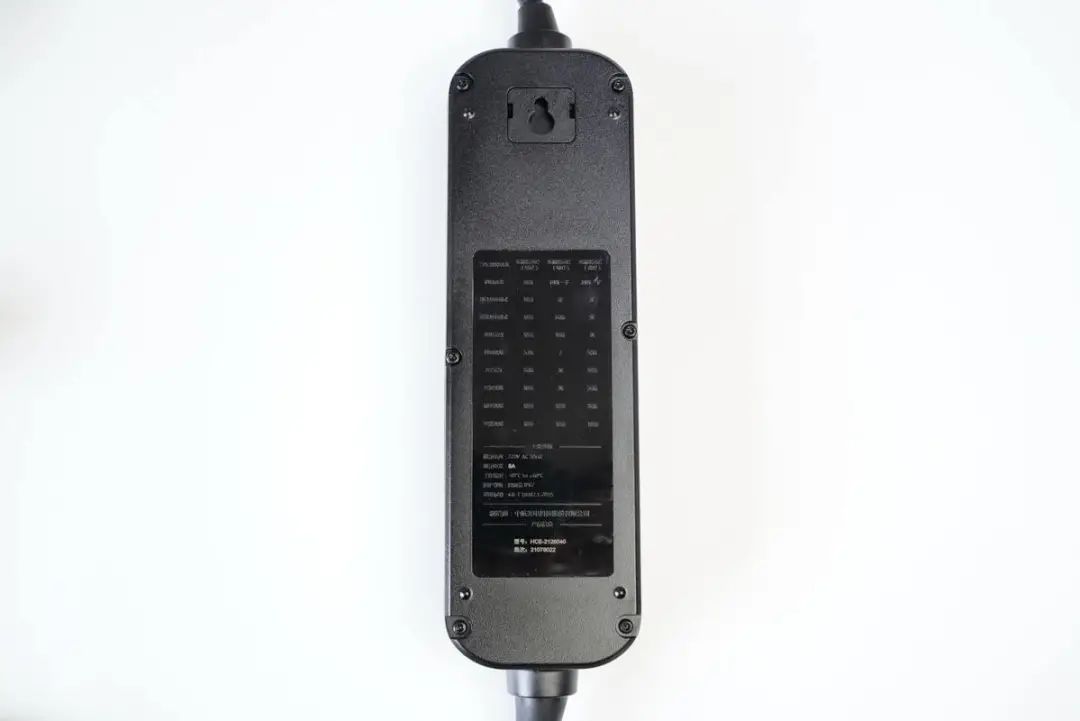

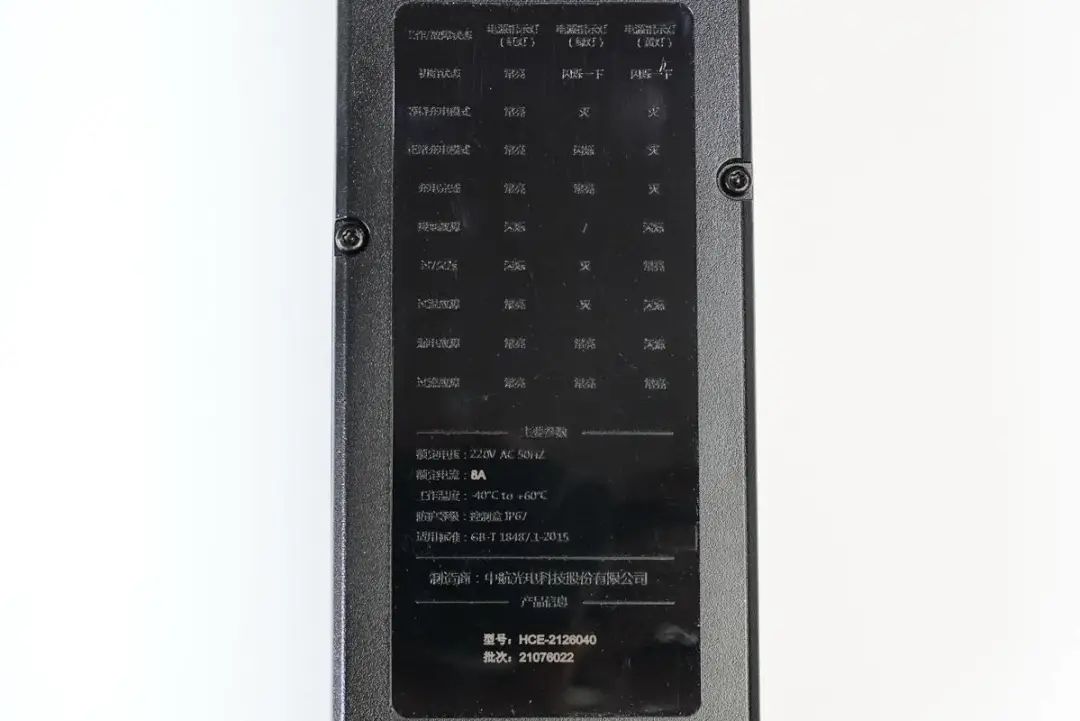

底部外壳上有充电枪参数和三颗指示灯状态表，两侧共有六颗封装螺丝。

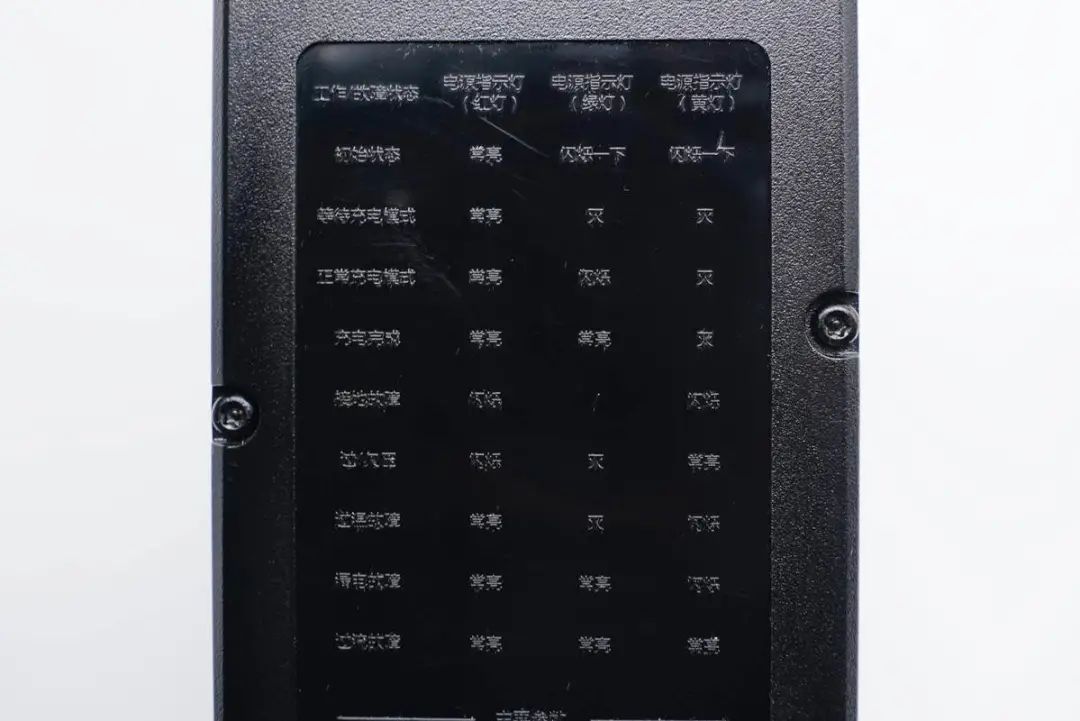

指示灯状态表特写。
产品主要参数：
型号：HCE-2126040
额定电压：220V AC 50HZ
额定电流：8A
工作温度：-40℃~60℃
防护等级：控制盒IP67
适用标准：GB-T 18487.1-2015
制造商：中航光电科技股份有限公司
中航光电科技股份有限公司隶属于中国航空工业集团有限公司，是专业为航空及防务和高端制造提供互连解决方案的高科技企业。

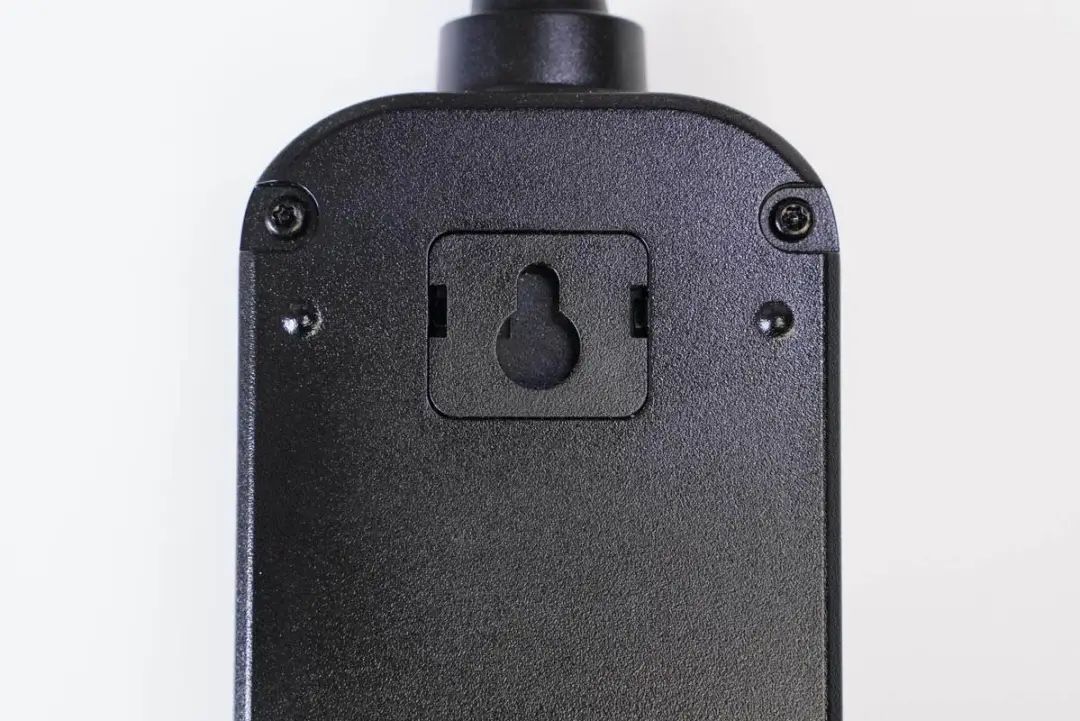

端部还专门设计了用于挂墙固定的孔位。

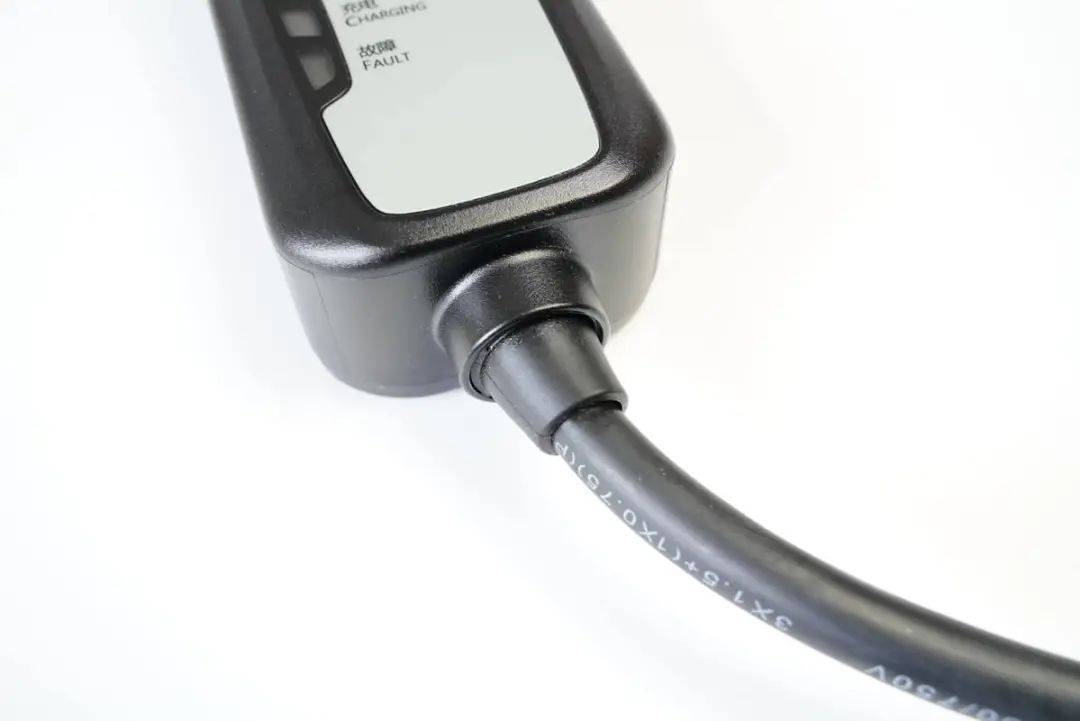

控制盒两端还做了抗弯折处理，保护线缆。

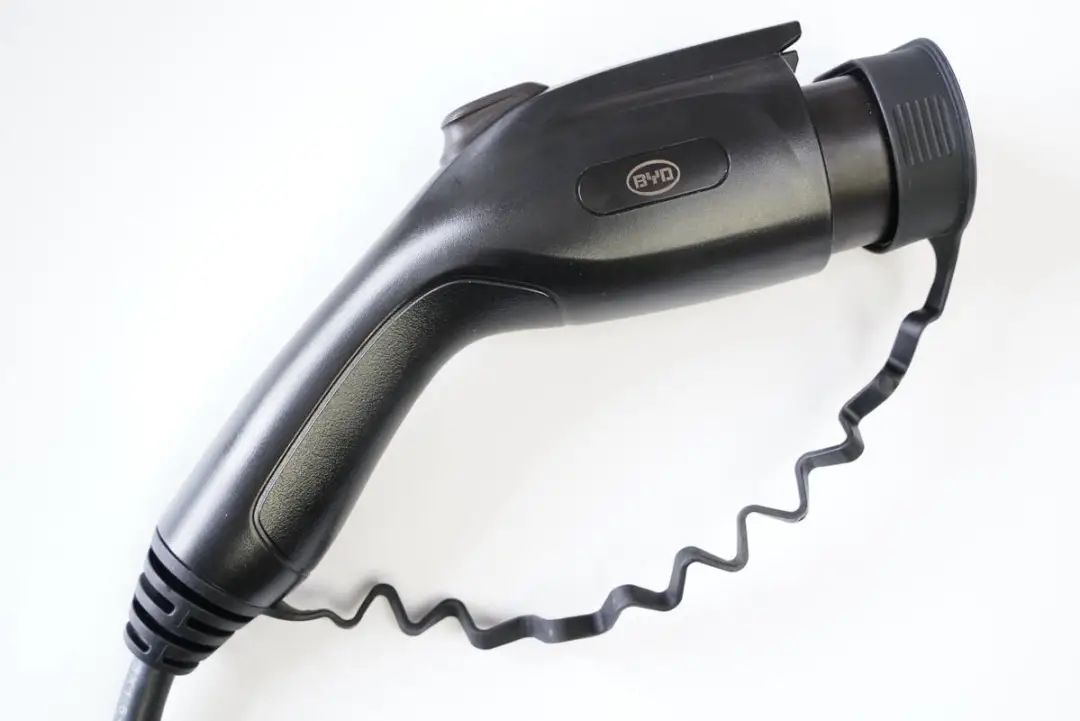

充电枪头外壳为黑色，表面磨砂，整体造型符合人体工学设计，线条流畅握持手感很好。端部设有连体帽盖，可盖住充电端部防尘防潮防氧化。

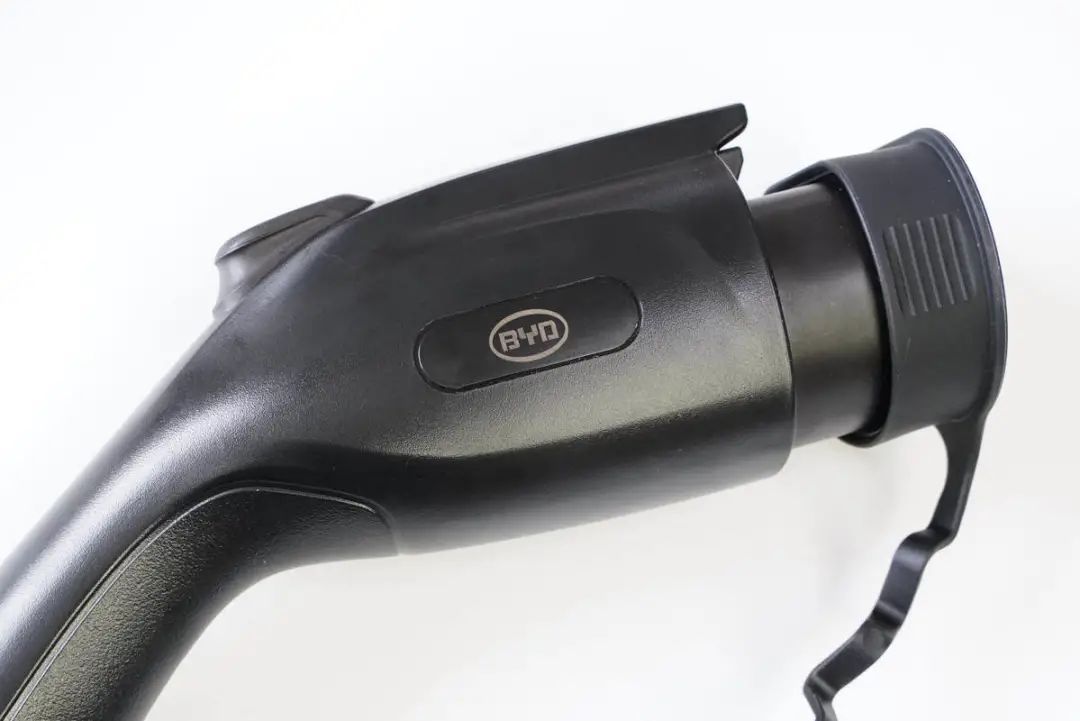

侧面设计有BYD品牌logo。

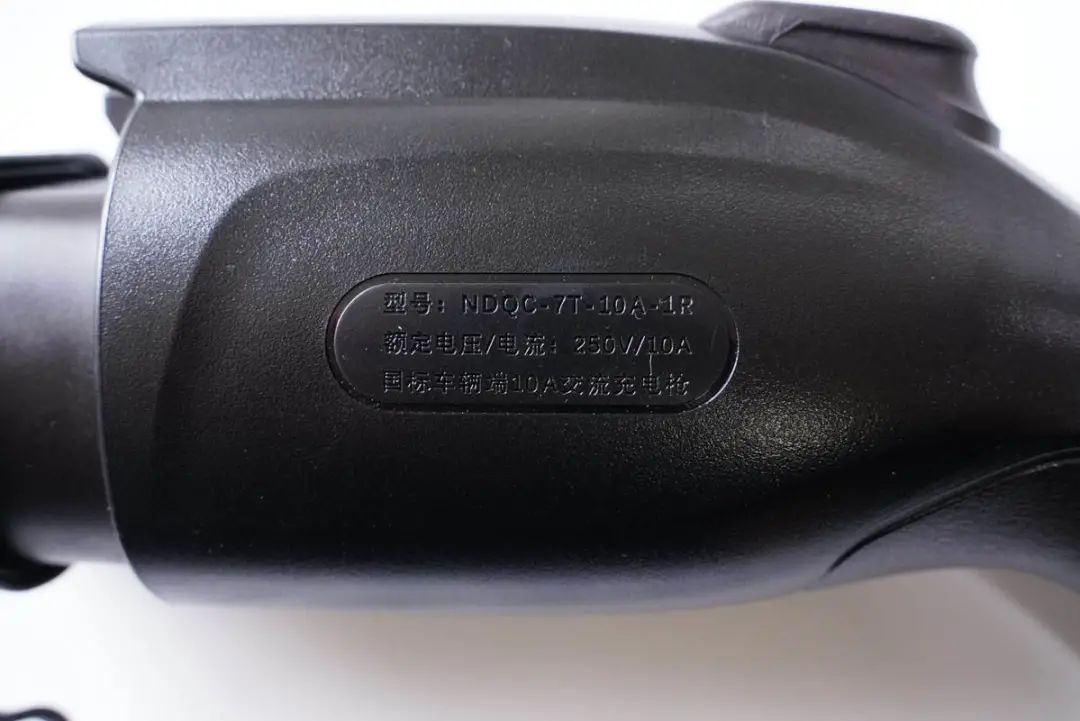

另一侧有充电枪头相关信息，型号为NDQC-7T-10A-1R，额定电压/电流为250V/10A，为国标车辆端10A交流充电枪。

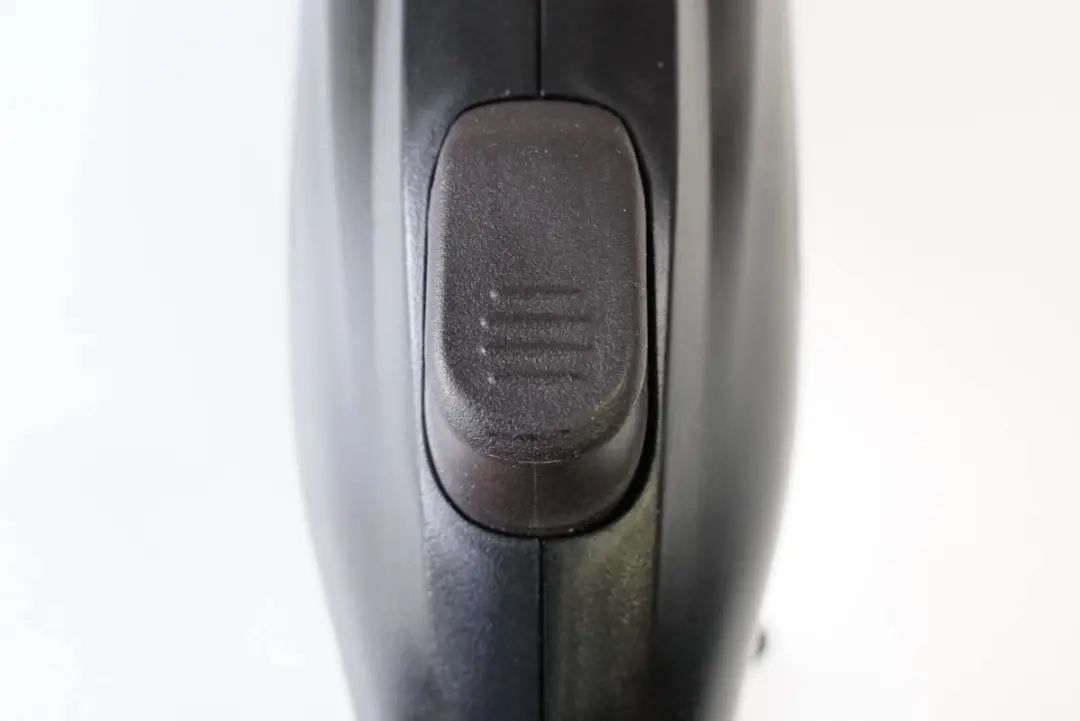

顶部设有脱扣按键。

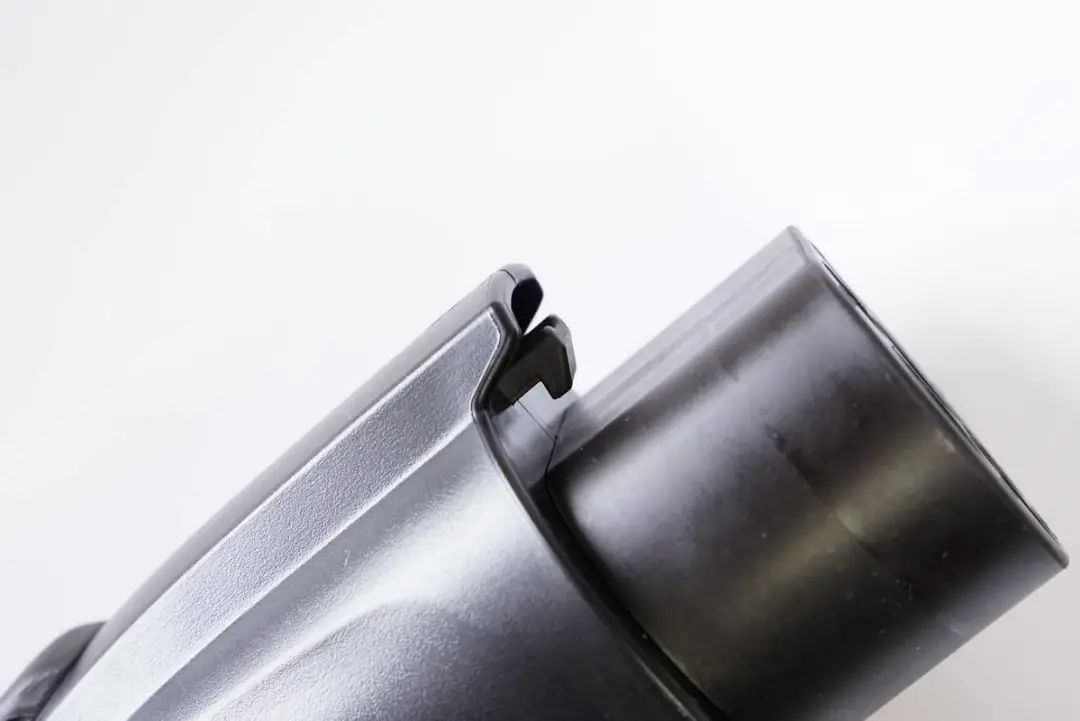

充电枪前端设有卡扣，保证充电枪与车辆充电口能够紧密贴合不脱落，提高充电过程的安全性。

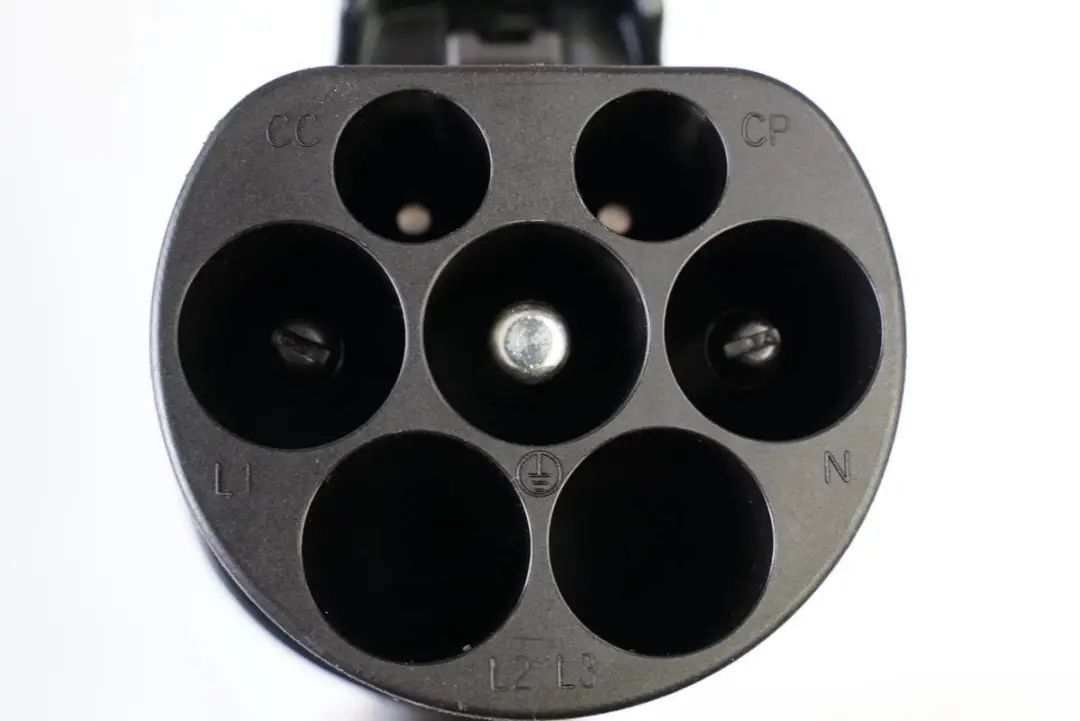

枪头端部特写，符合国内电动汽车的充电口设计，中心金属柱用于接地。

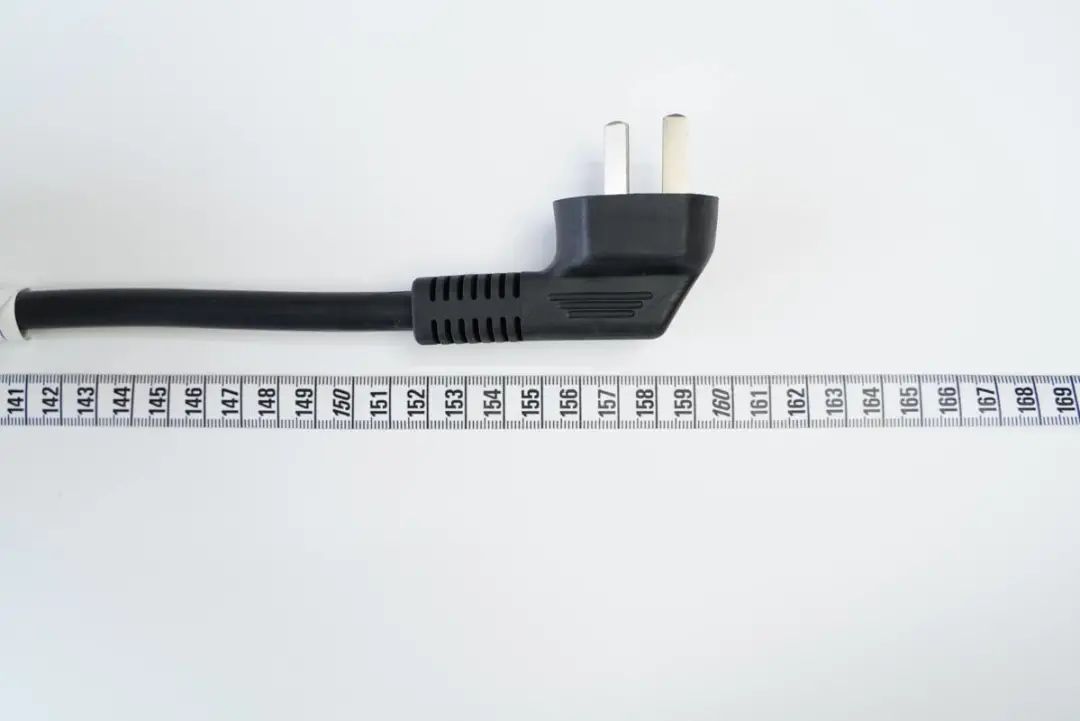

输入电源线长度约为1.6米。

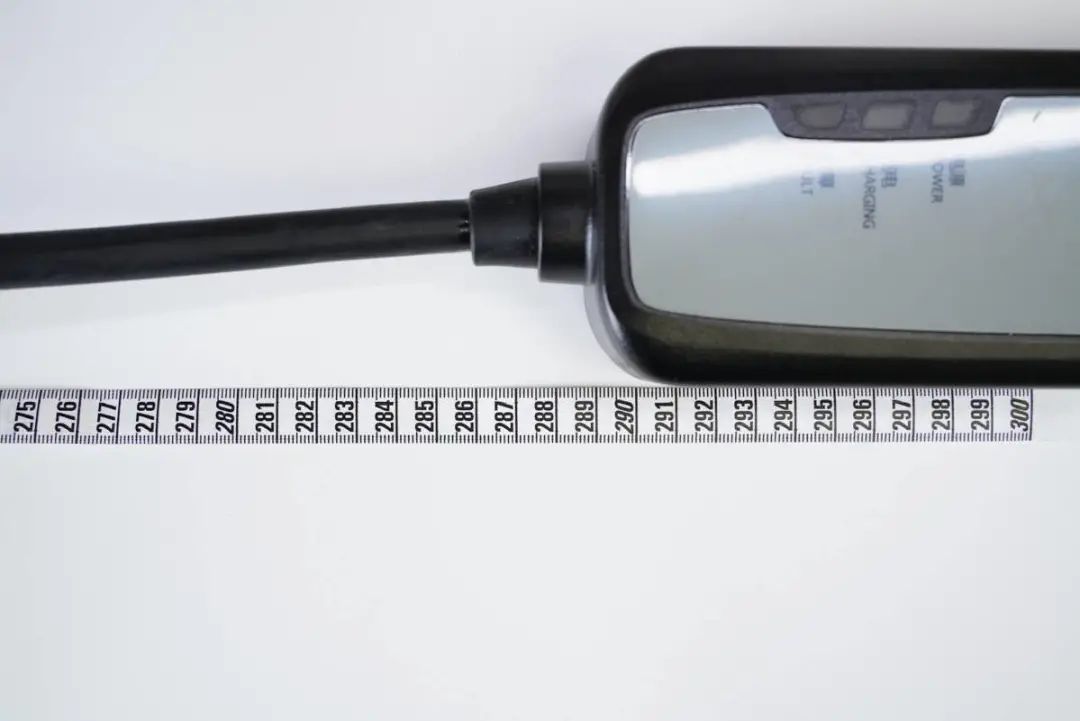

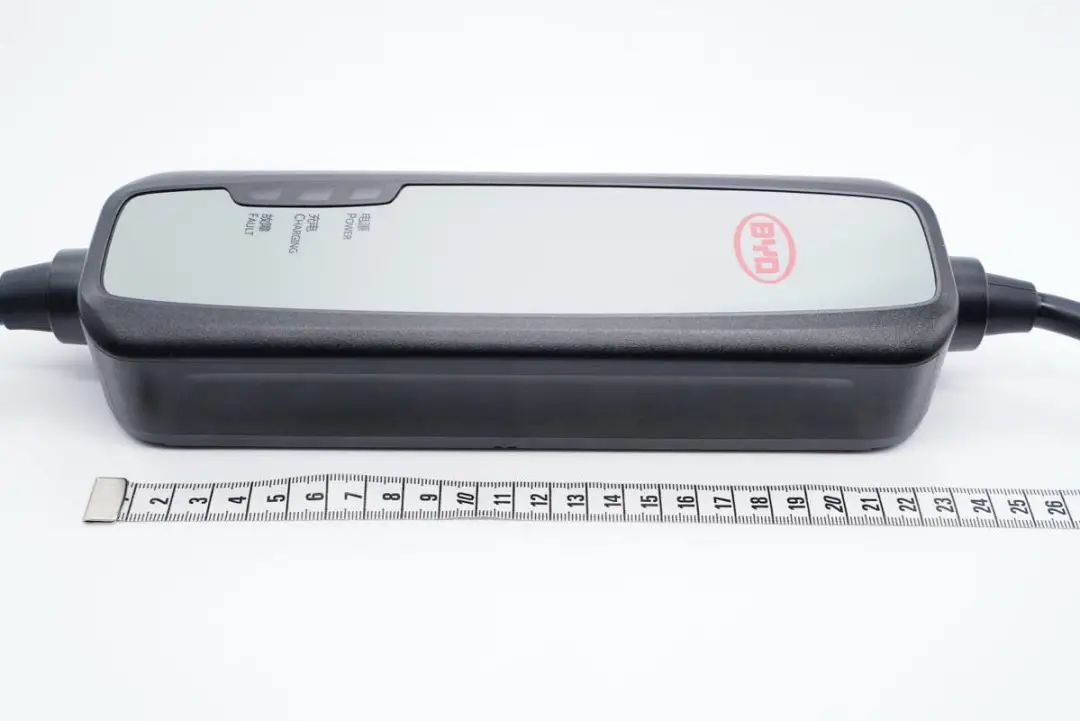

控制盒机身长度约为23cm。

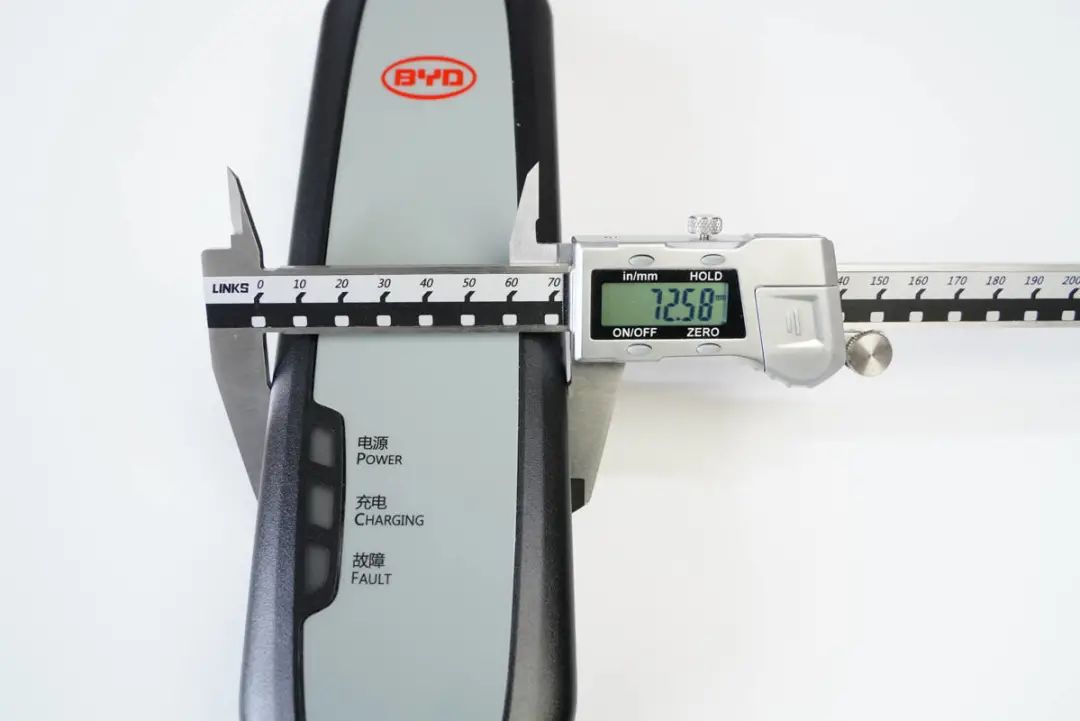

宽度为72.58mm。

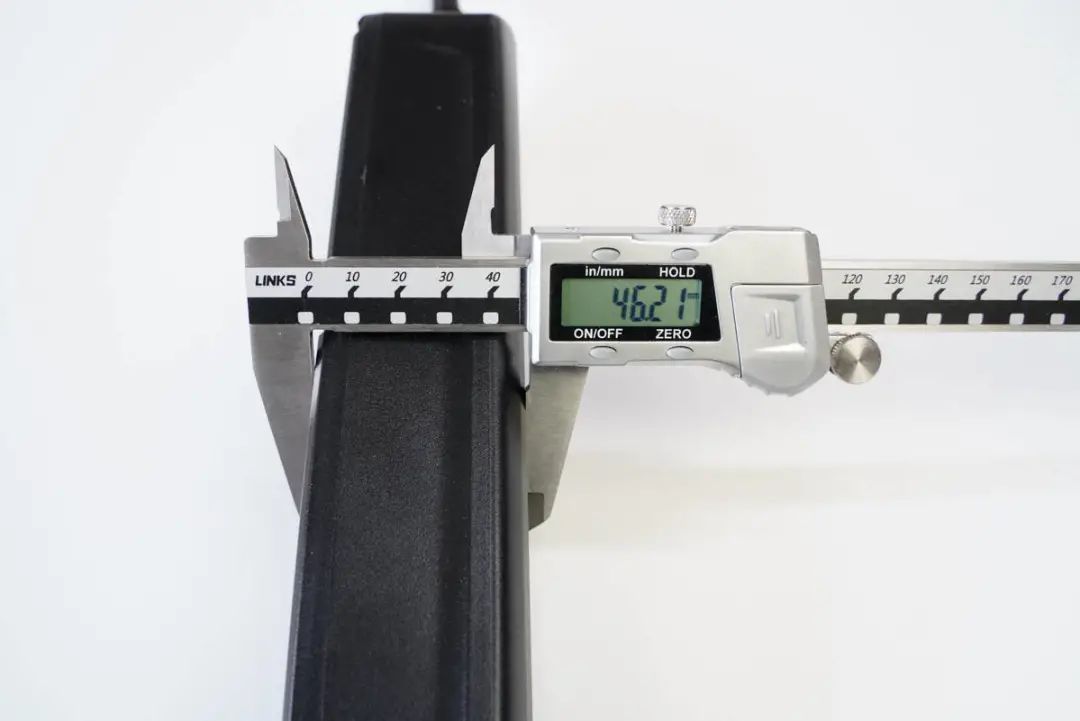

厚度为46.21mm。
输出线缆长度约为2.9米。

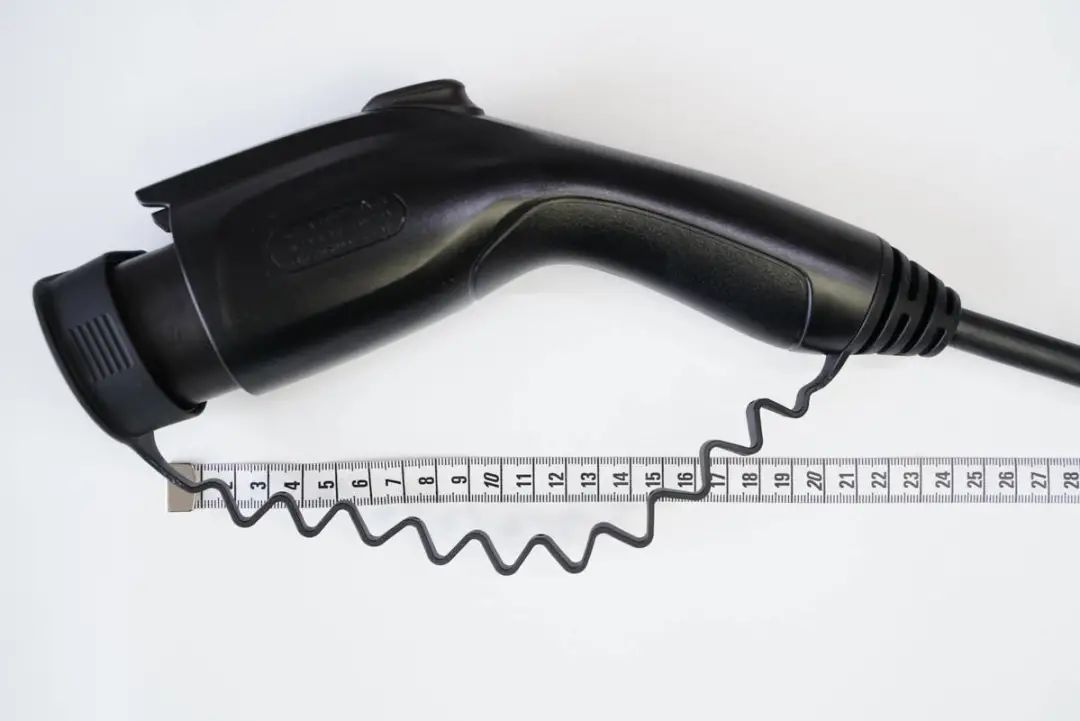

充电枪头长度约为24cm，所以比亚迪这款充电枪整体长度约为5米。
二、比亚迪1760W充电枪拆解

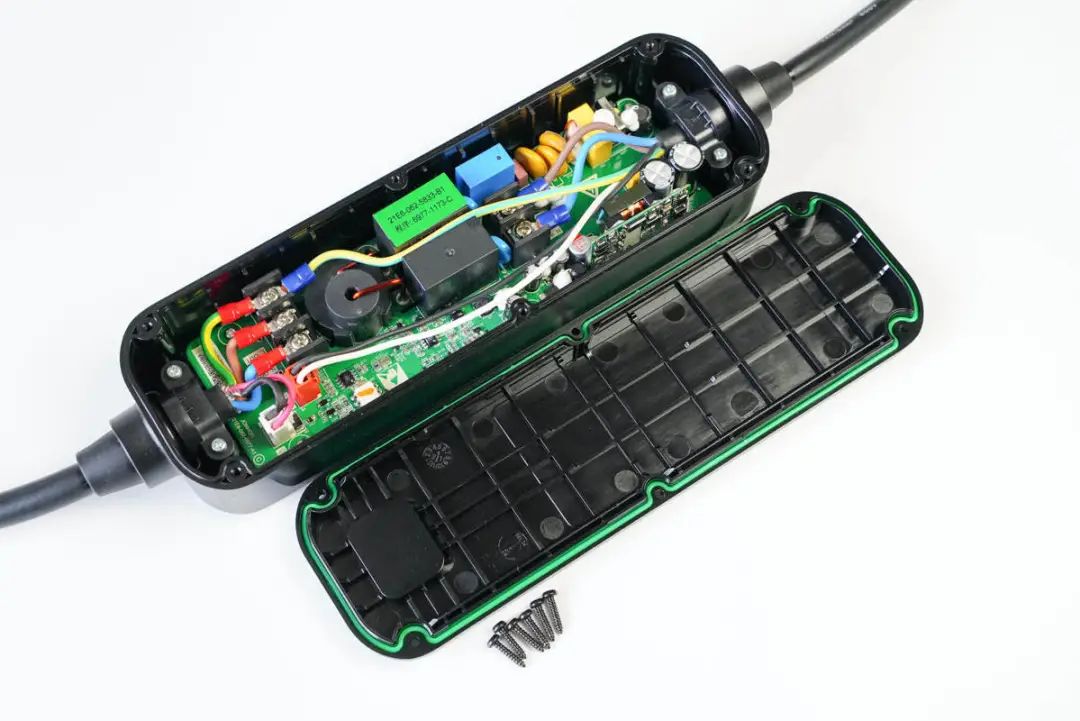

拆掉螺丝打开控制盒。

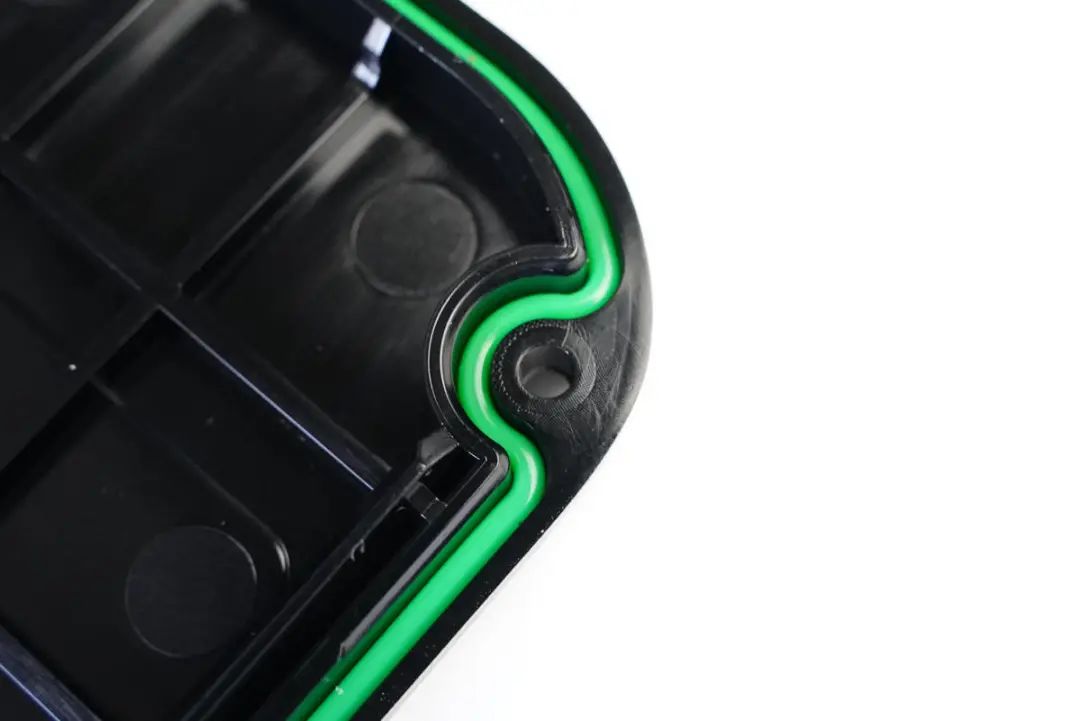

底部外壳边缘嵌有绿色密封圈，起到防水密封作用。

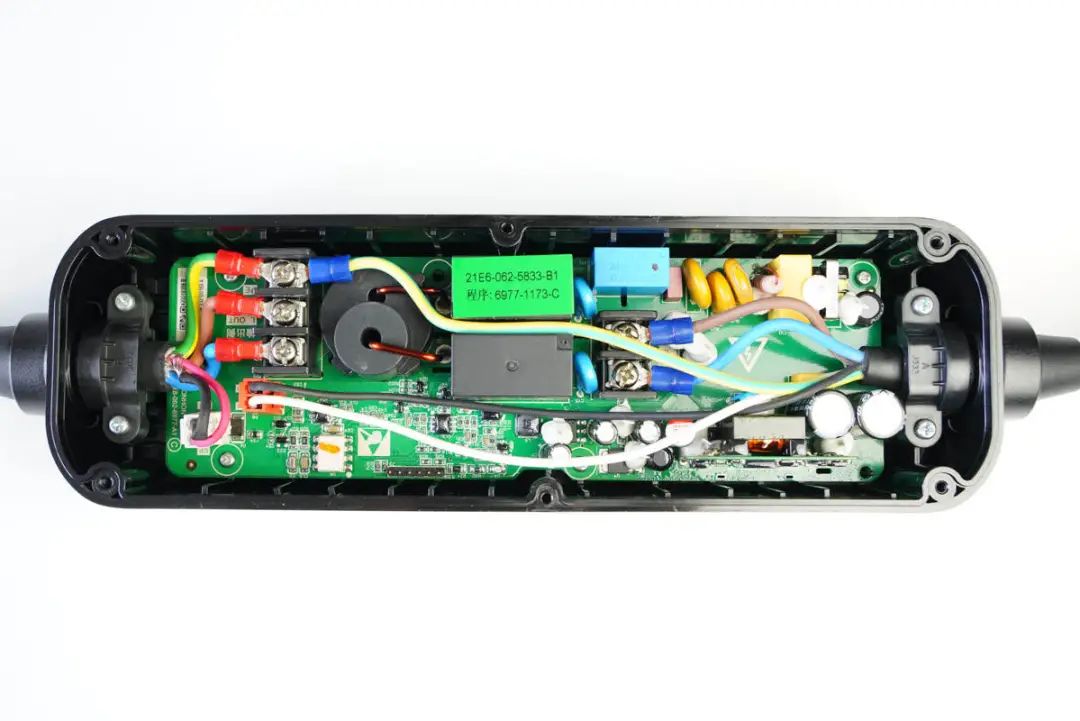

控制盒内部PCB板使用螺丝固定。

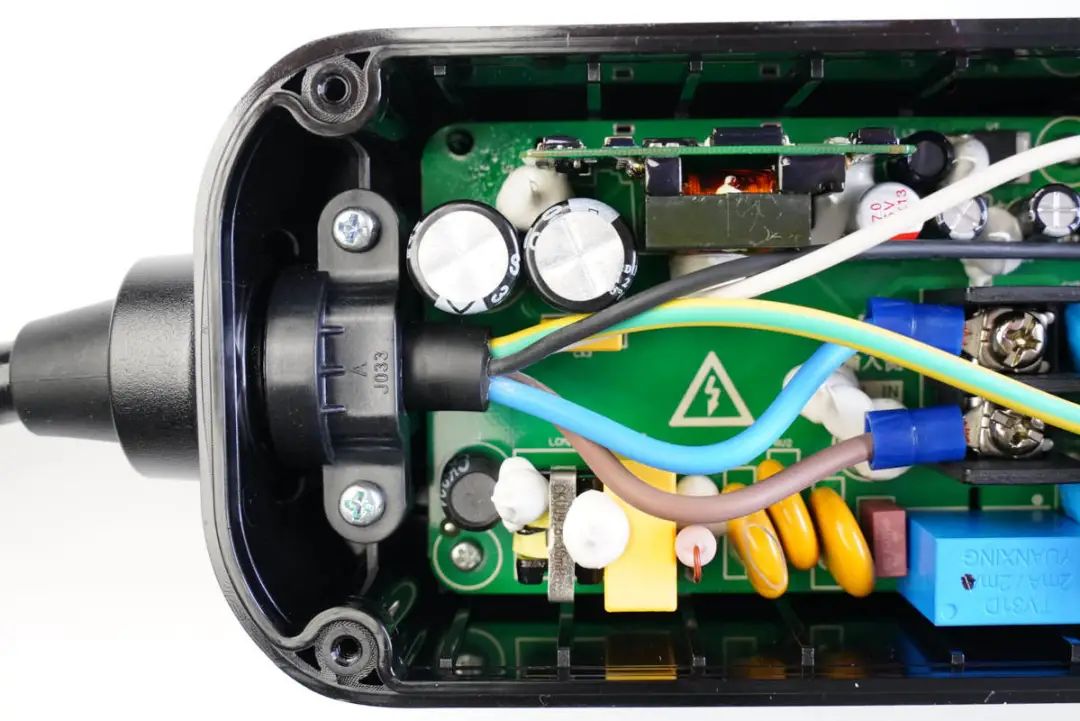

粗线缆通过锁扣轧紧固定，输入导线除了常见的火、零、地三线外，还有黑、白两根导线，用于插头内部温度检测。

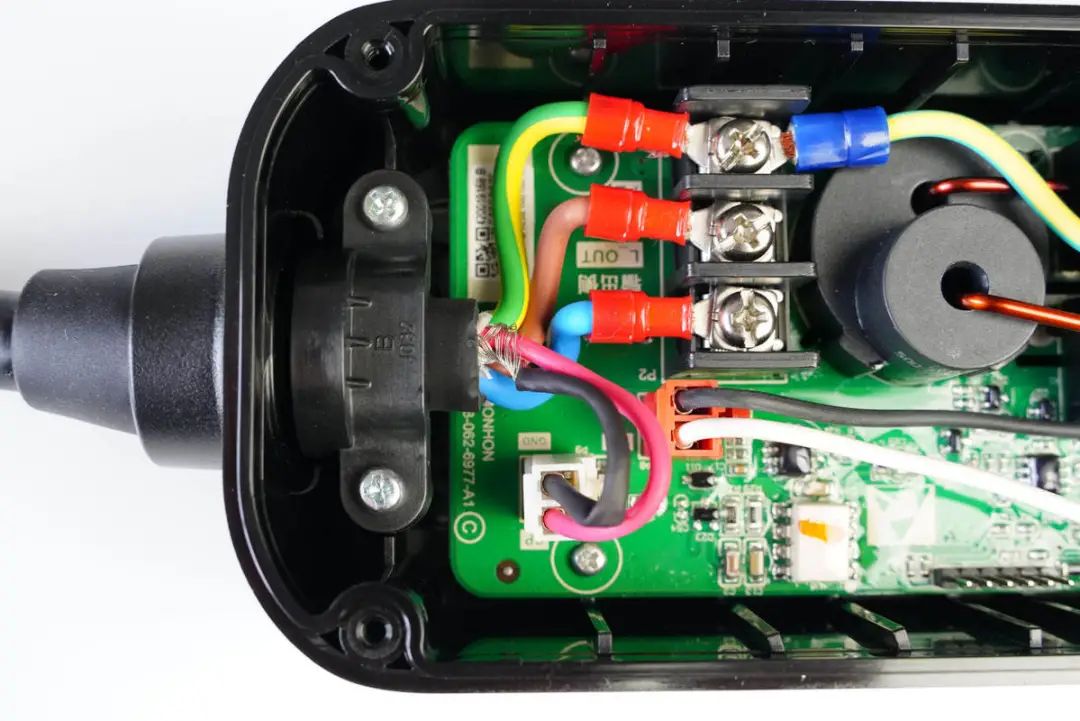

输出线缆的导线颜色虽不一样，但也是由五根组成。火、零、地线均是压接端子连接设计，而黑白、黑红两组导线则是插拔式设计，总的来说设计上都是为了方便进行组装以及后期拆卸维修。

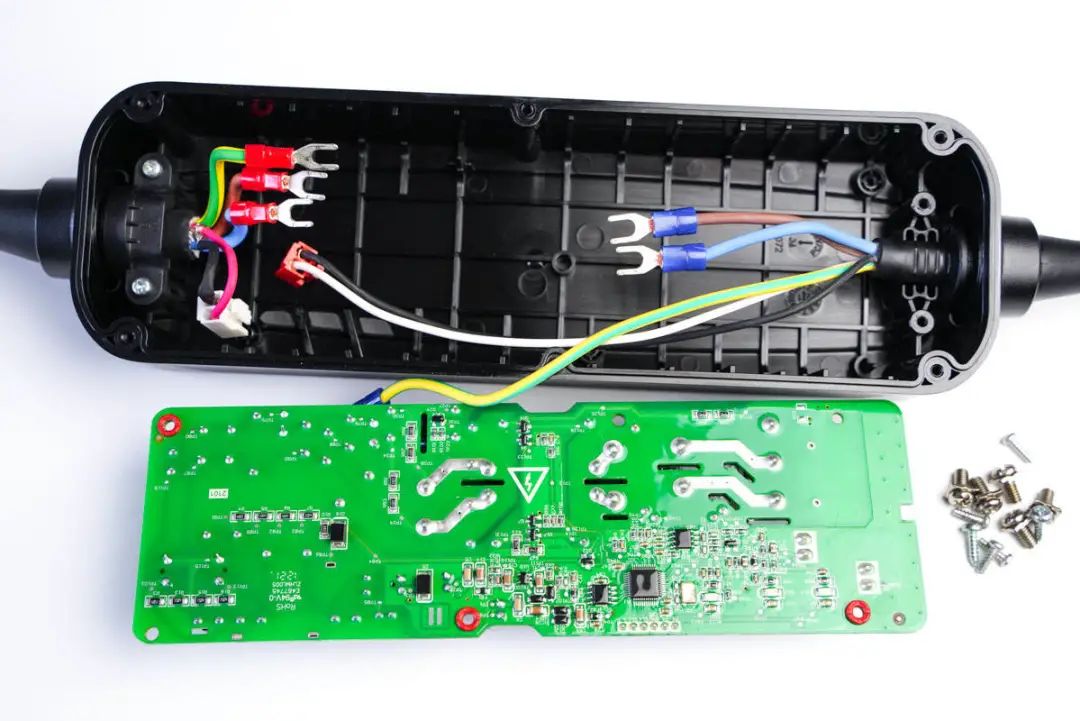

拆掉内部螺丝即可将PCB板取出，十分轻松。

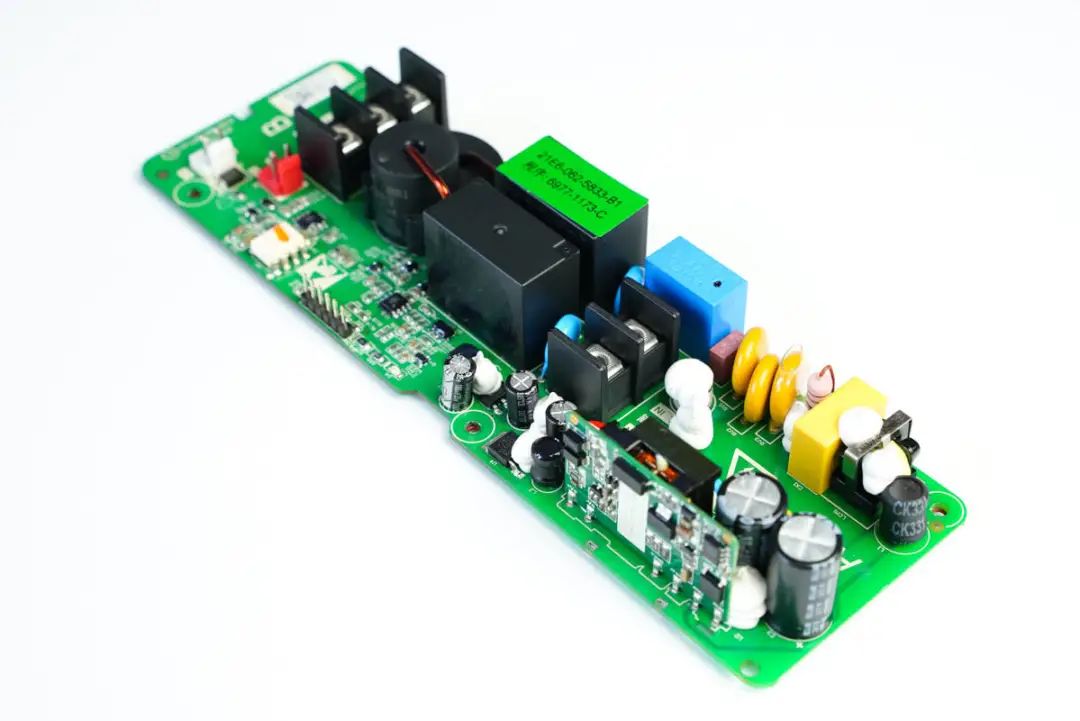

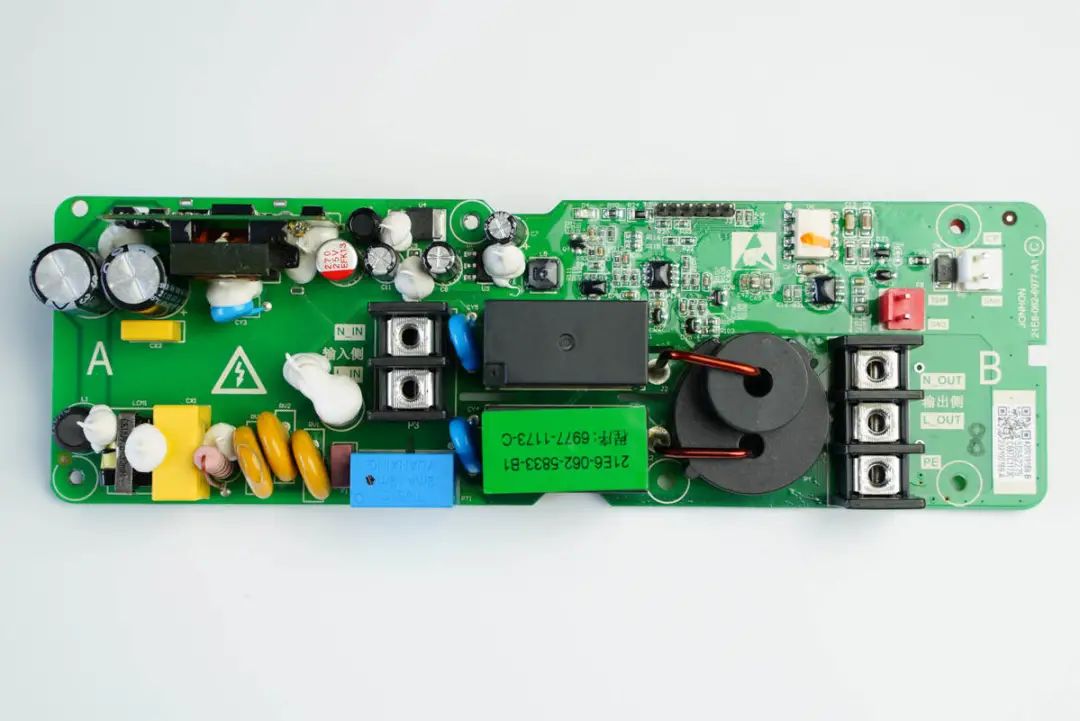

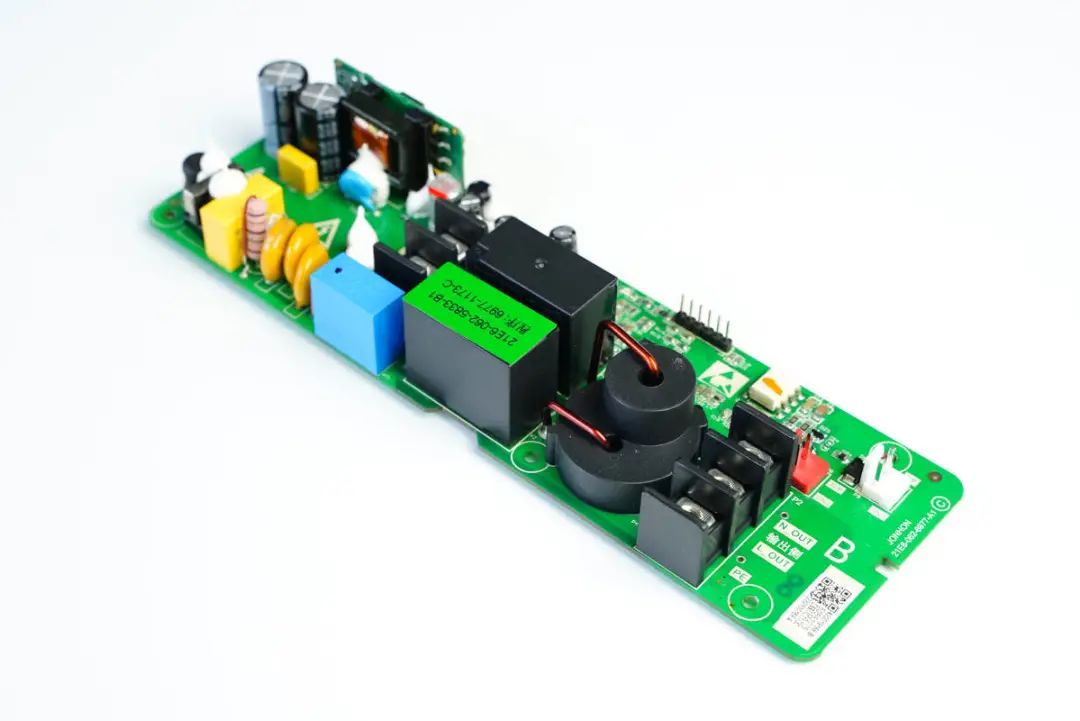

PCB板正面一览，大小芯片以及电容、电阻等小器件刷了一层保护胶。
输入端火线、零线接线处周围设有陶瓷放电管、压敏电阻、互感器。左侧设有输入EMI滤波电路器件，右侧有高压滤波电解电容以及一块电源小板，为主板上的单片机等芯片供电。

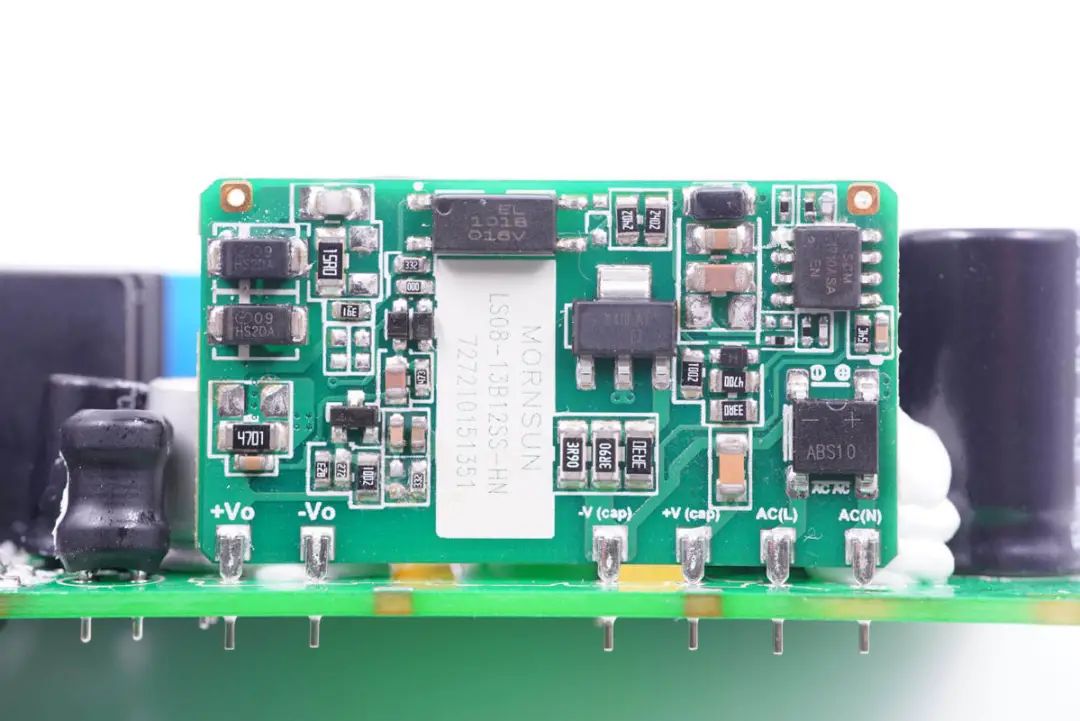

电源小板上设有整流桥、开关电源PWM控制器、初级开关MOS管和光耦，变压器在另一面。

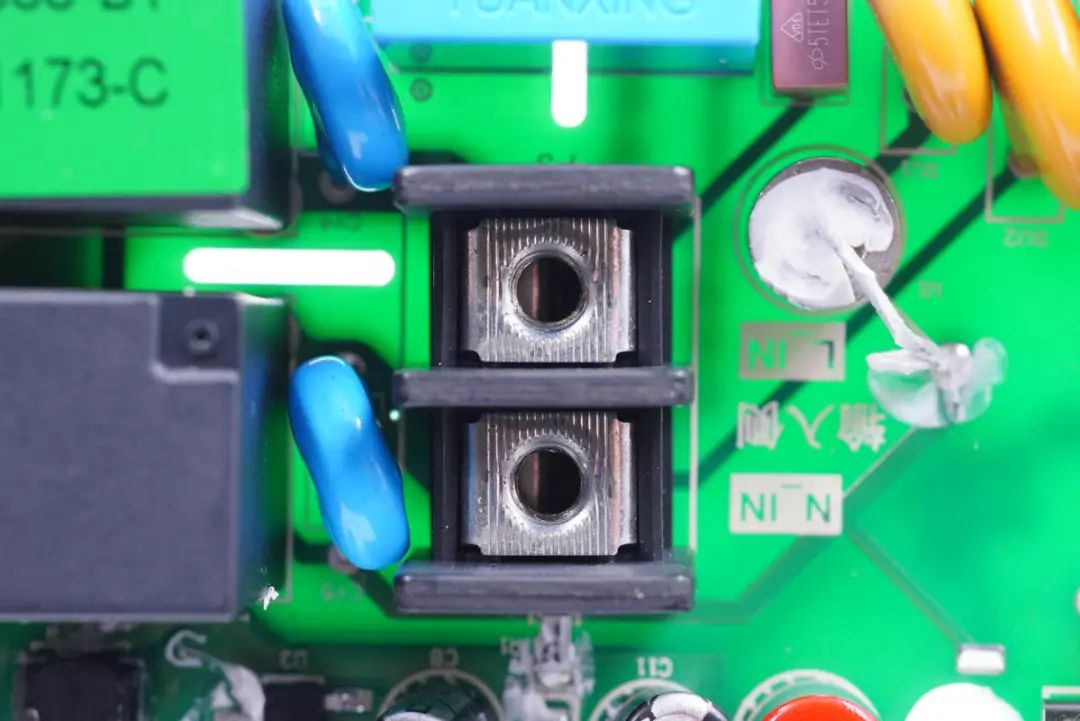

输入端火线、零线接线柱特写。

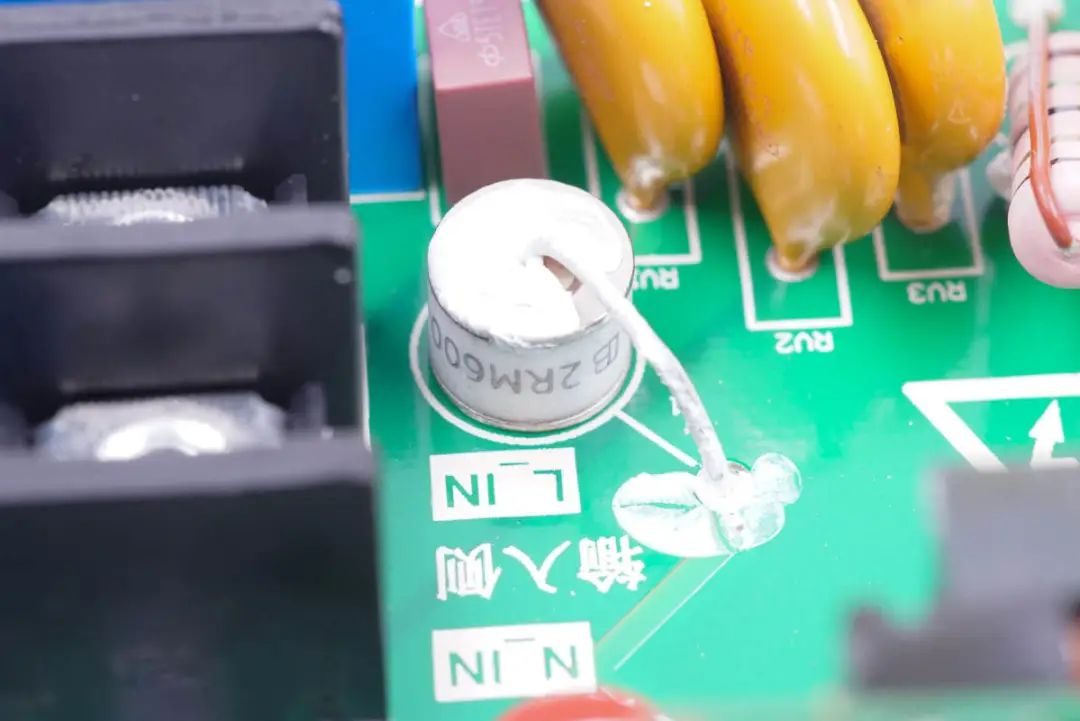

2RM600-8陶瓷放电管特写。

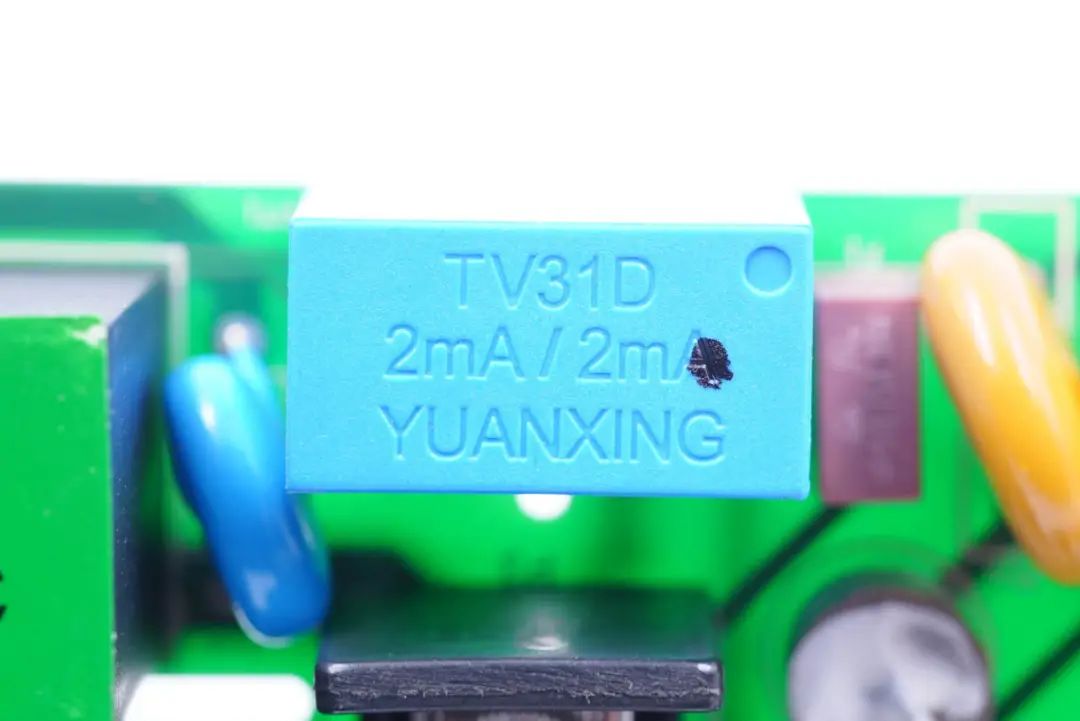

YUANXING元星电子TV31D电流型电压互感器，输入/输出电流2mA/2mA，用于采集输入交流电压送至保护芯片。

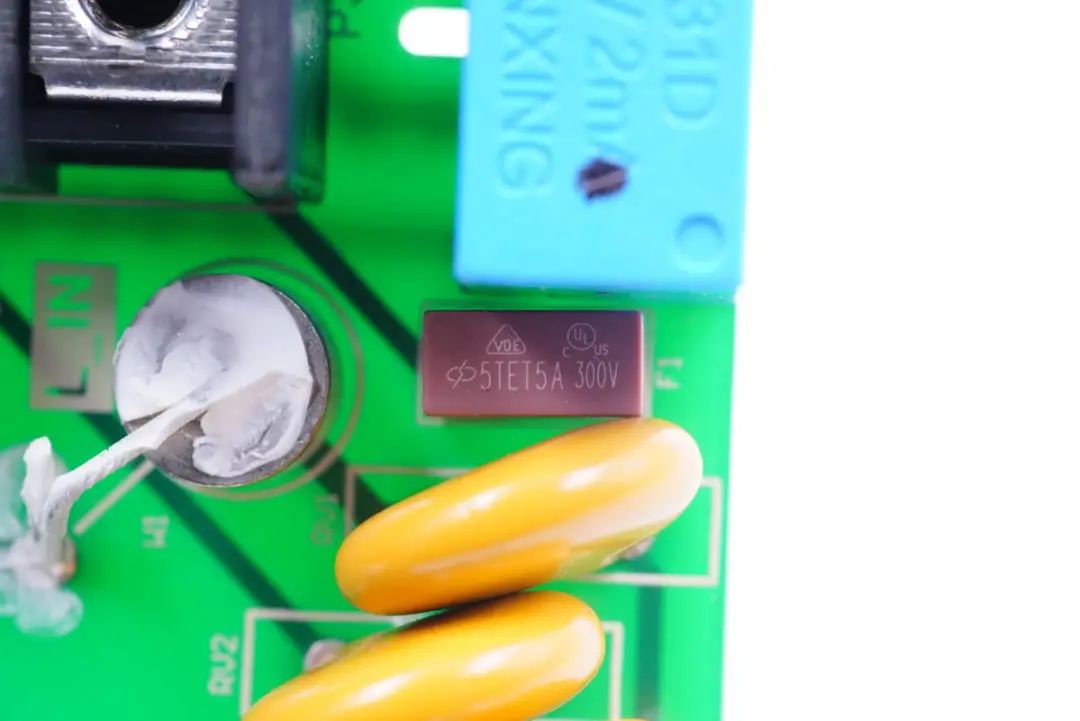

延时保险丝特写，规格为5A 300V。

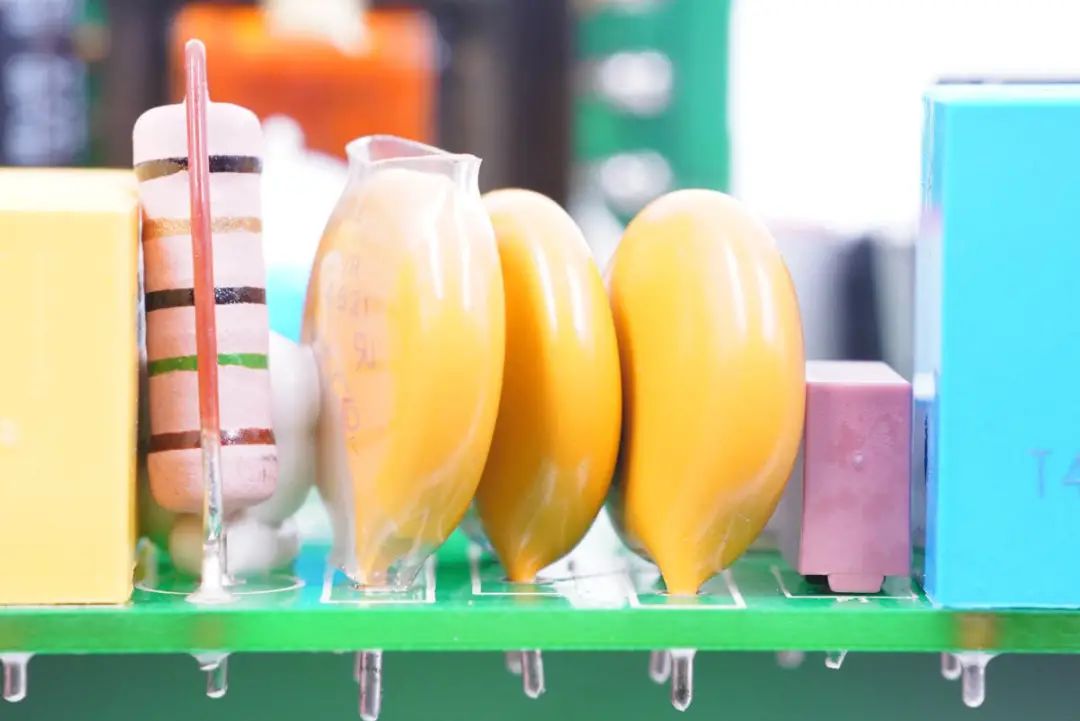

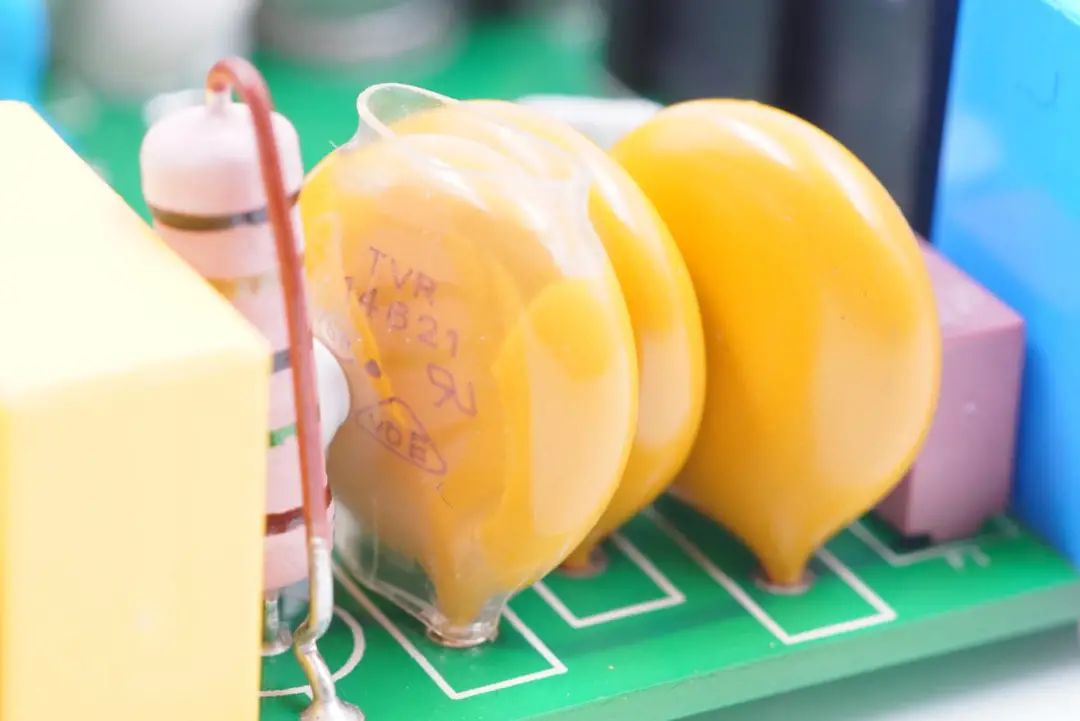

左边是三颗压敏电阻，最左边一颗还套有透明绝缘管。
TVR14621压敏电阻特写，用于输入过压保护。

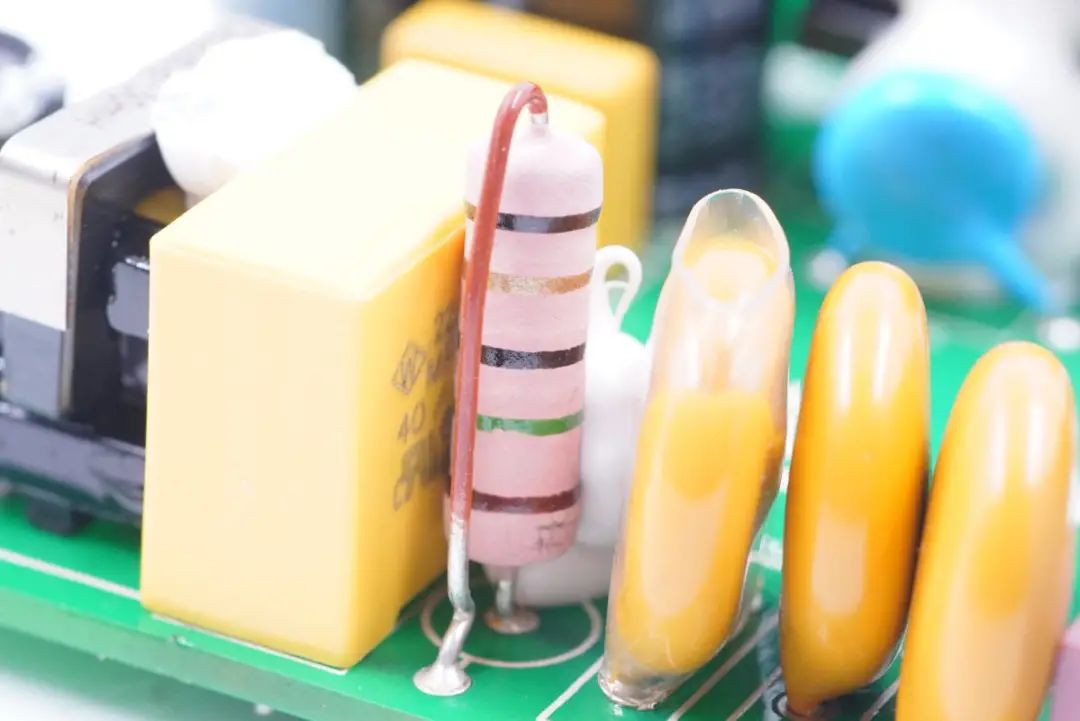

色环电阻特写，打胶加固。

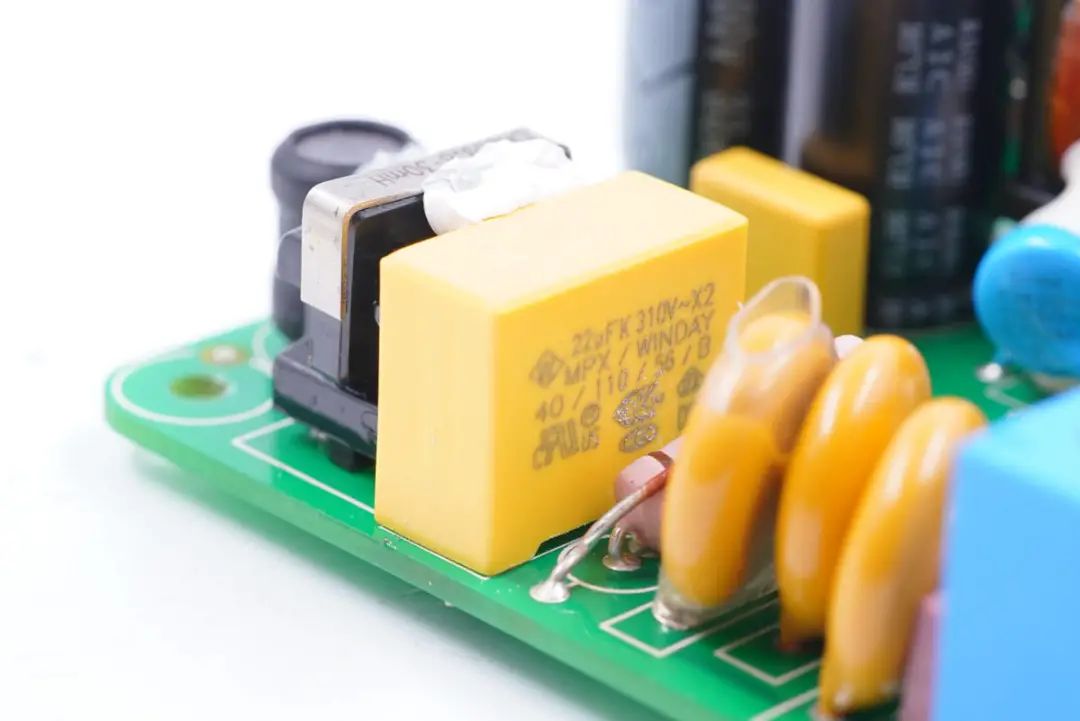

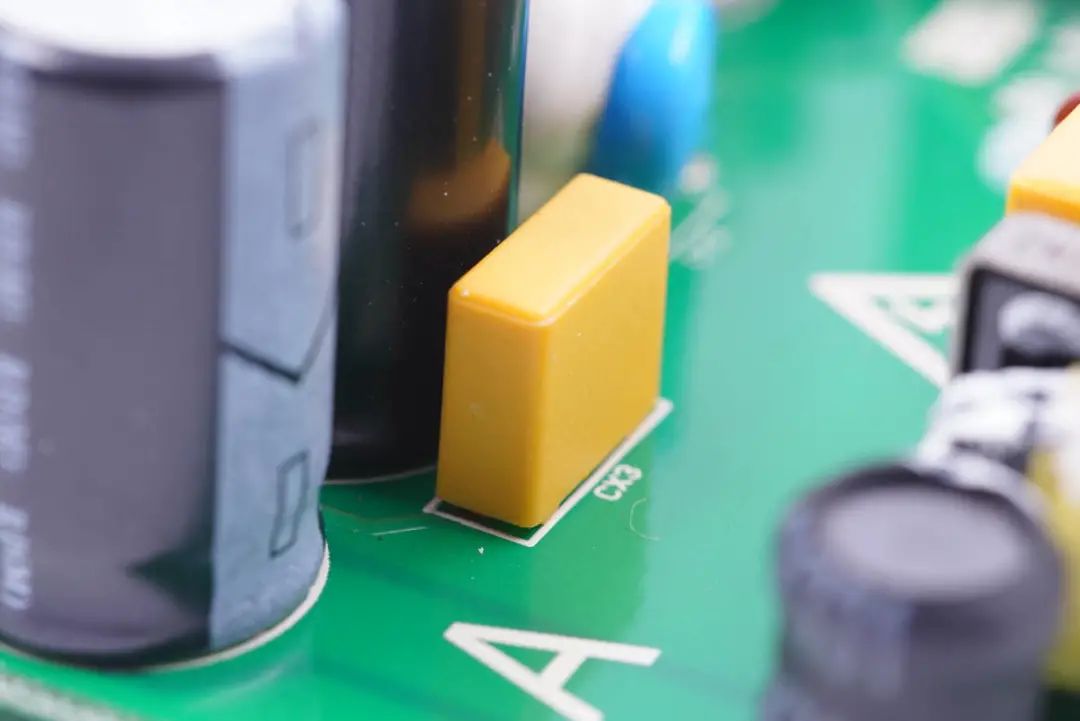

安规X电容容量0.22μF。

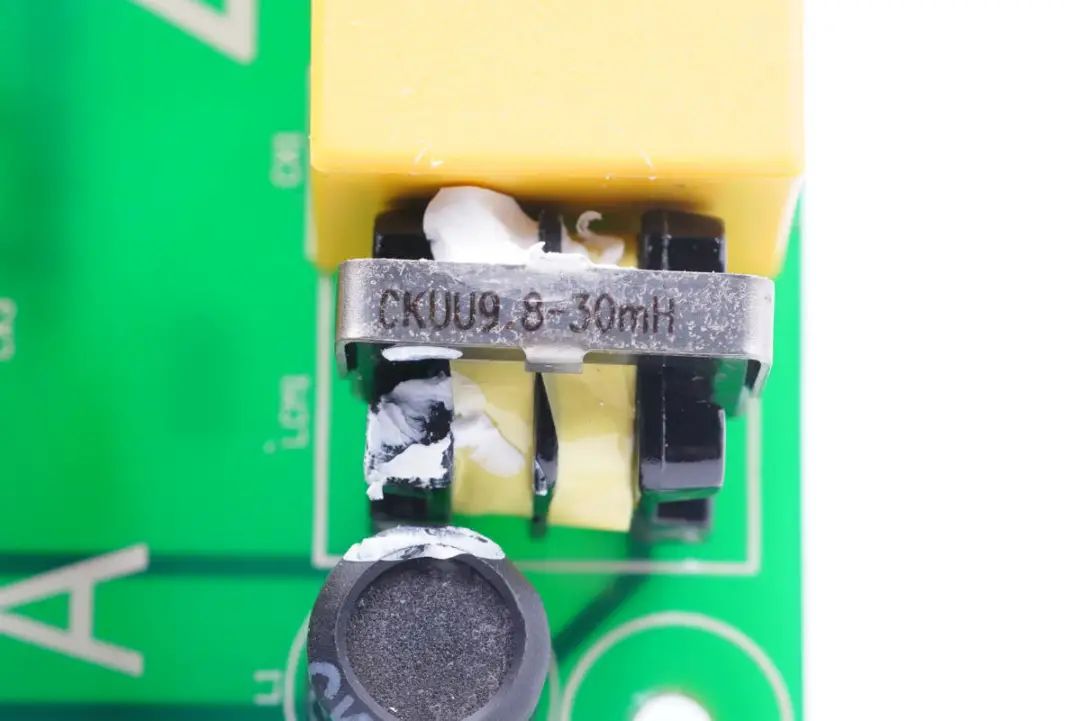

共模电感特写。
工字电感外套绝缘管。
一颗黄色滤波电容特写。

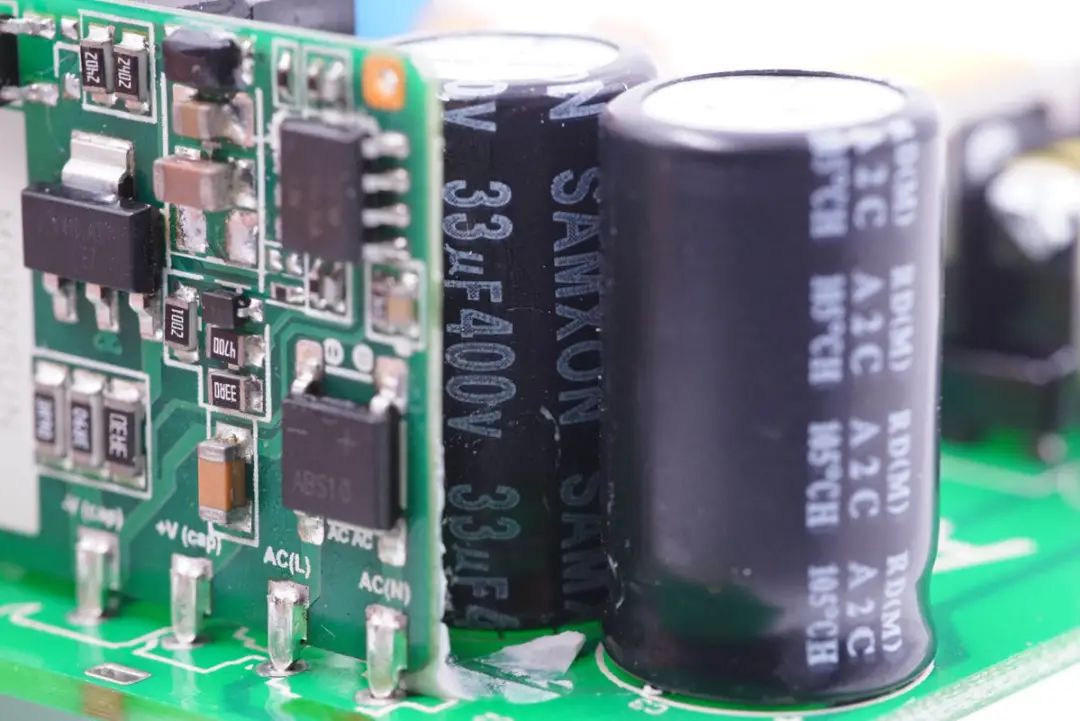

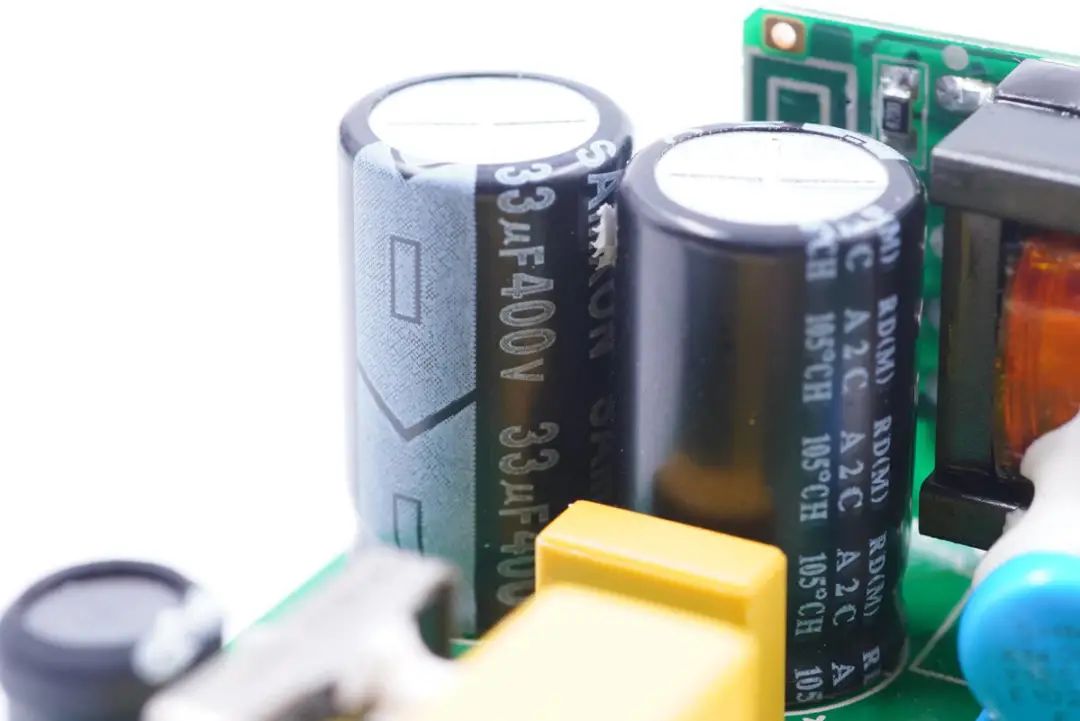

两颗高压滤波电解电容来自SAMXON万裕，规格均为400V 33μF。
另一颗电容特写。

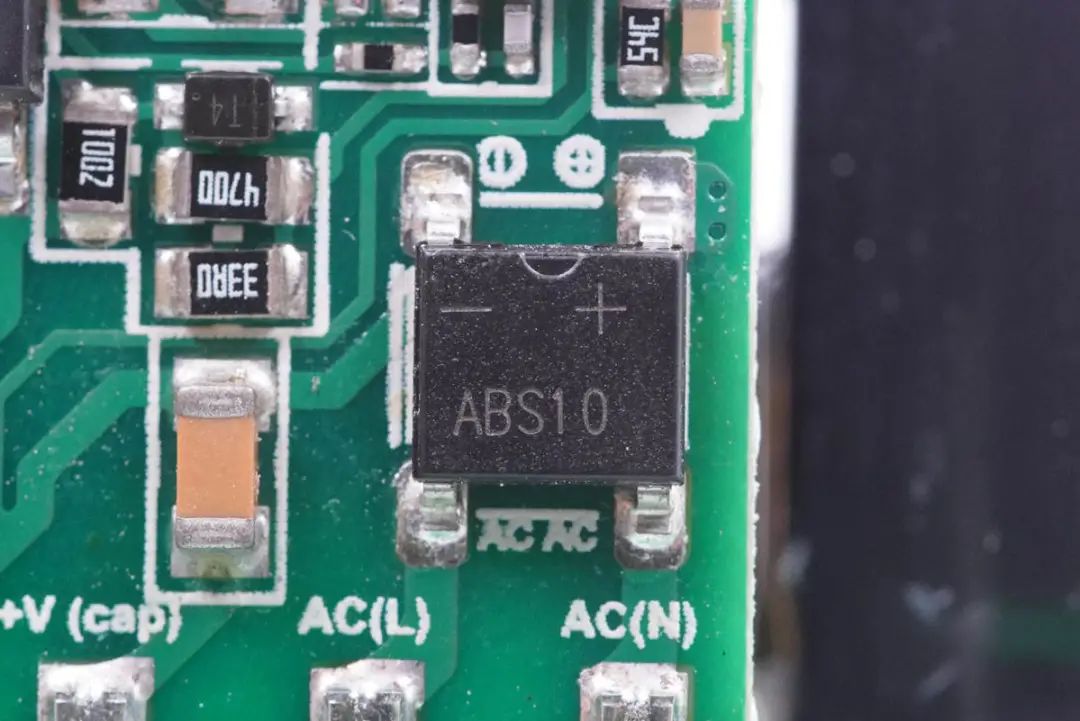

ABS10整流桥特写。

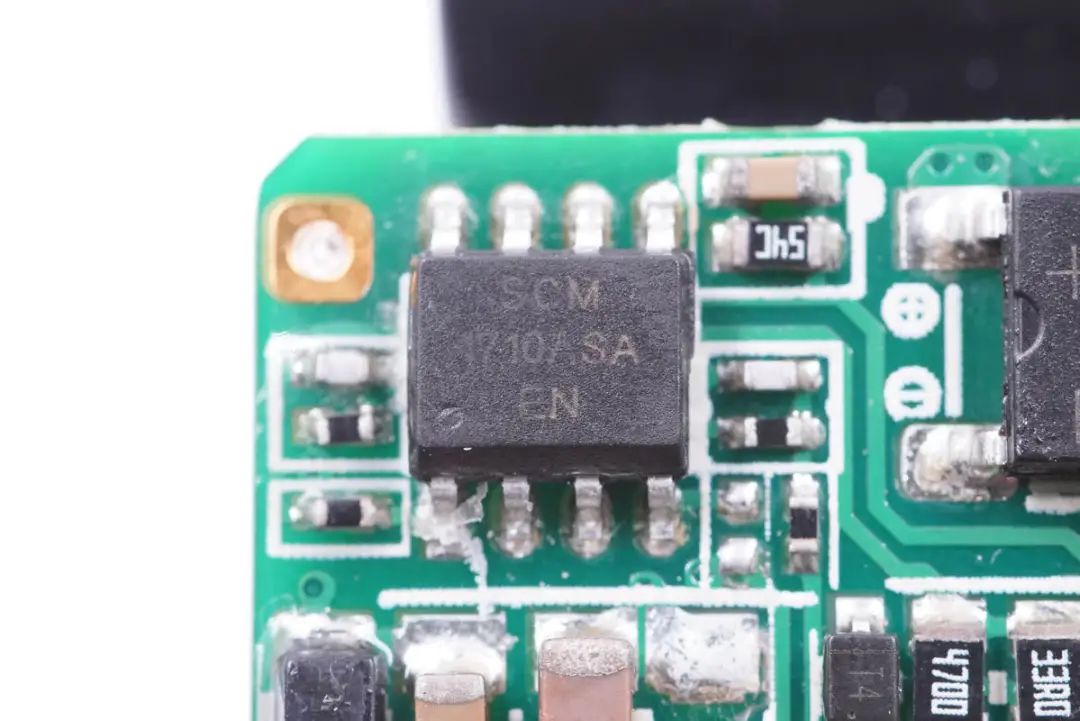

开关电源PWM控制器特写，金升阳SCM1710ASA，采用SO8封装。

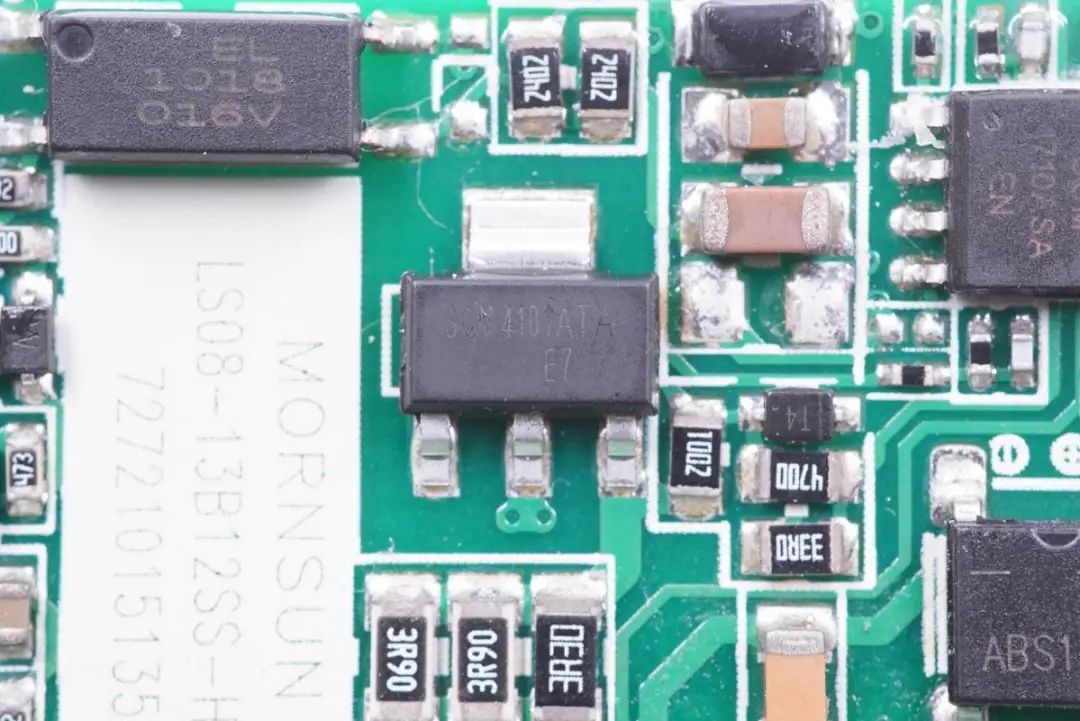

初级开关MOS管特写，金升阳SCM4101ATA，SOT223封装。

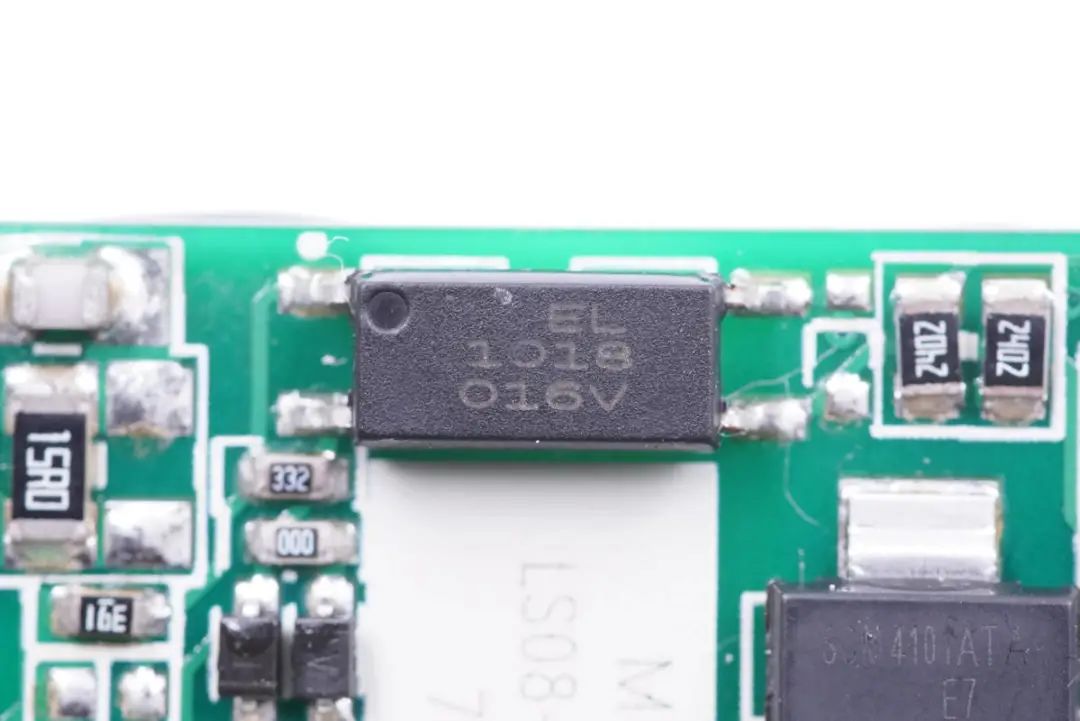

EL 1018光耦，用于输出电压反馈。

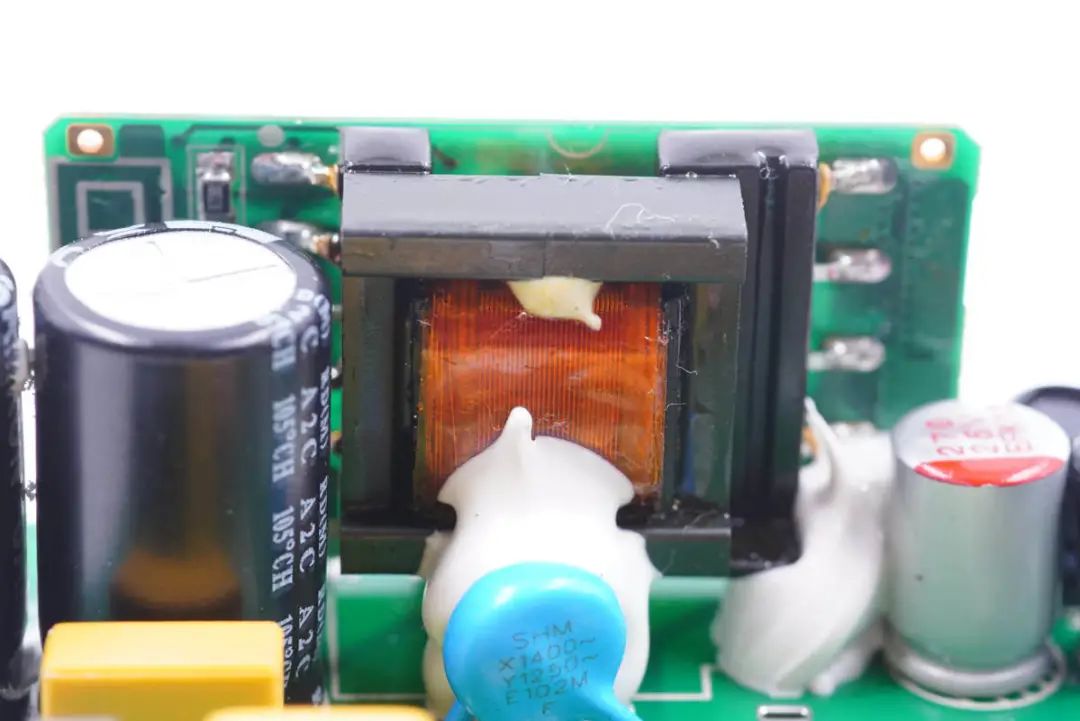

变压器特写。

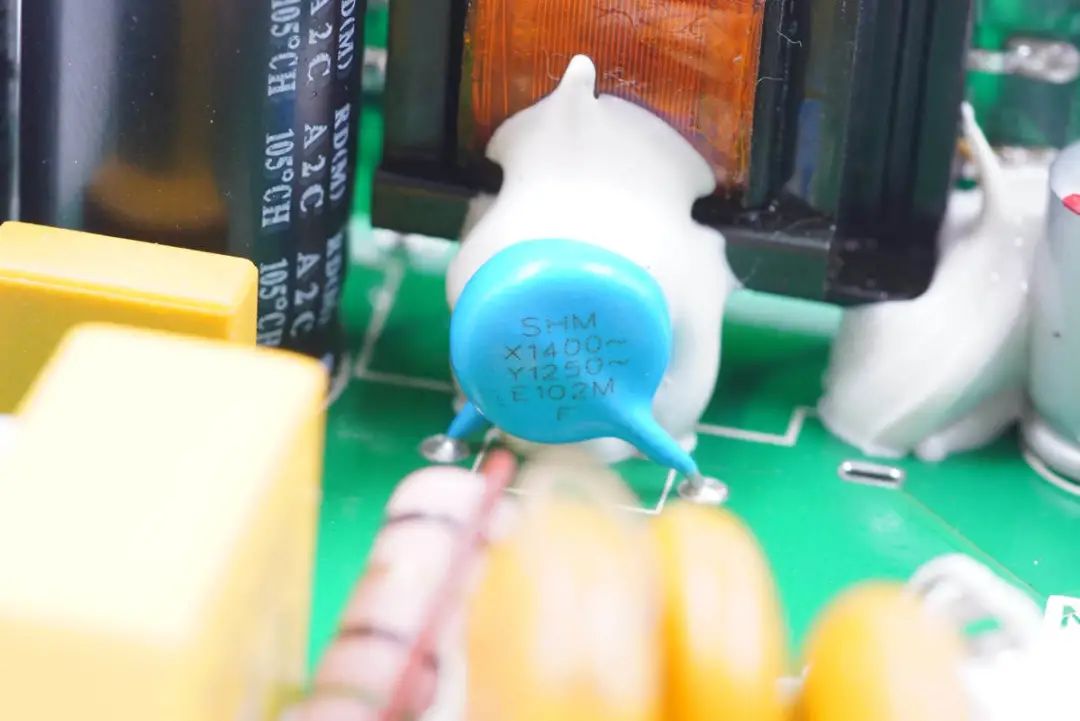

Y电容特写，打胶加固。

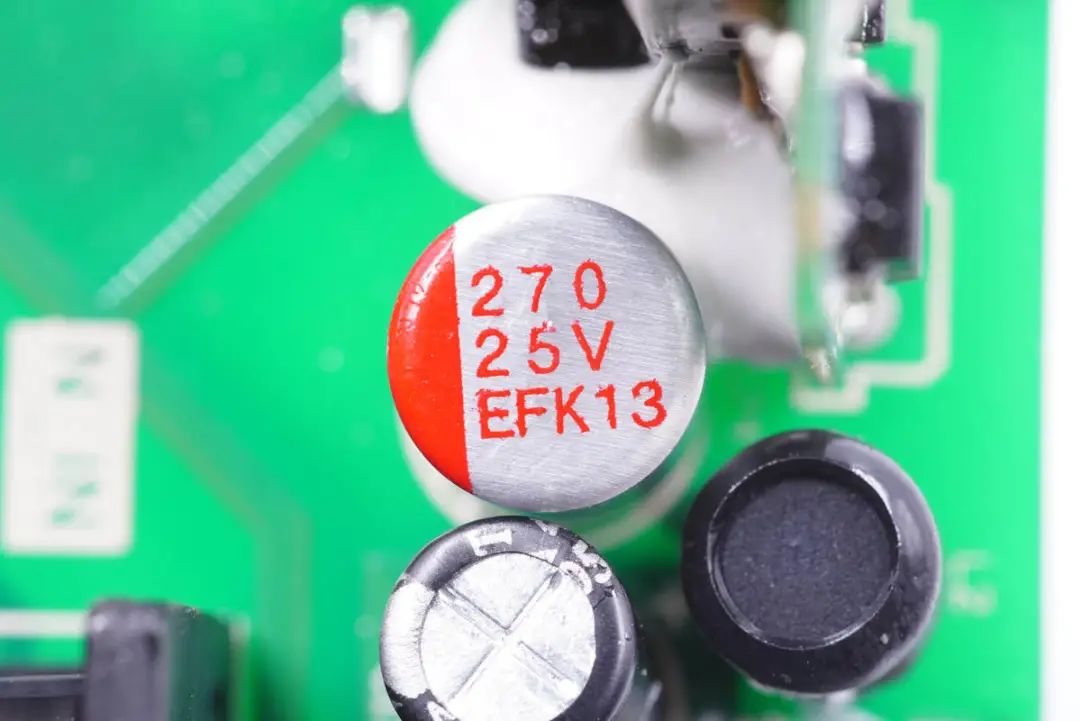

输出滤波固态电容特写，规格为25V 270μF。

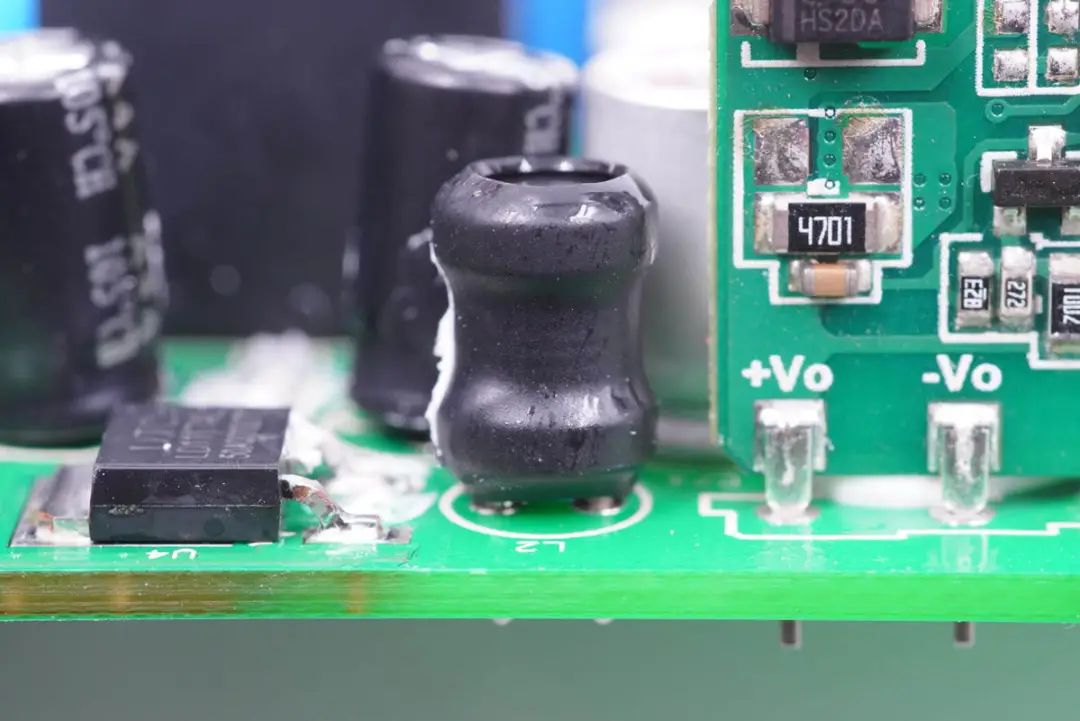

工字滤波电感外套绝缘管。

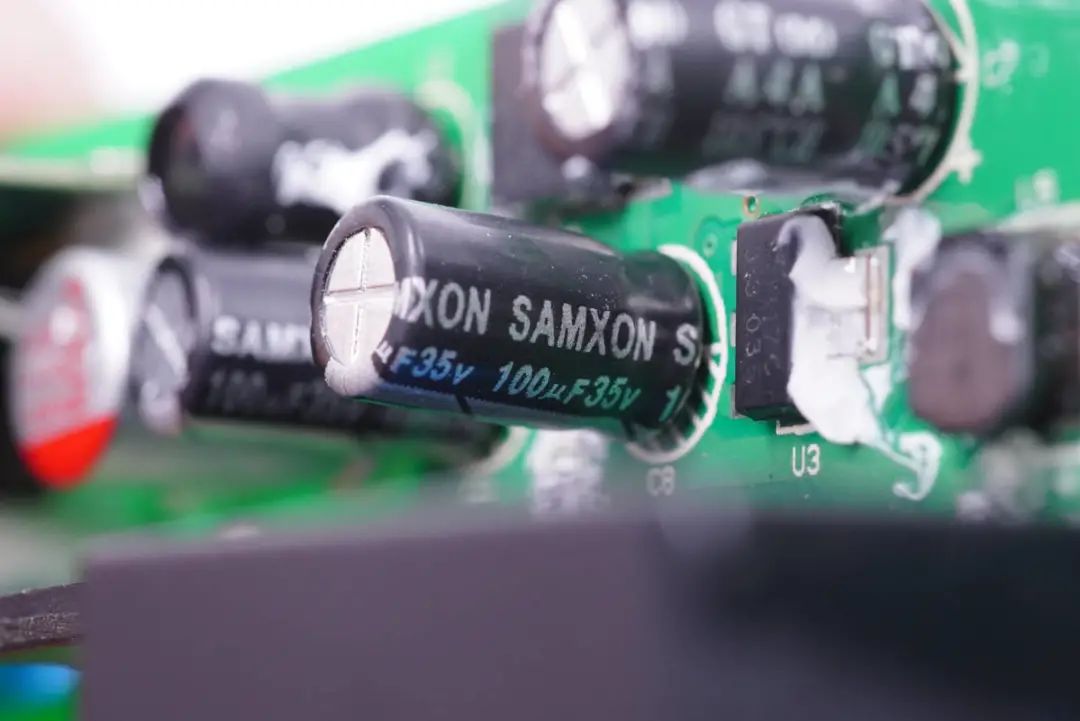

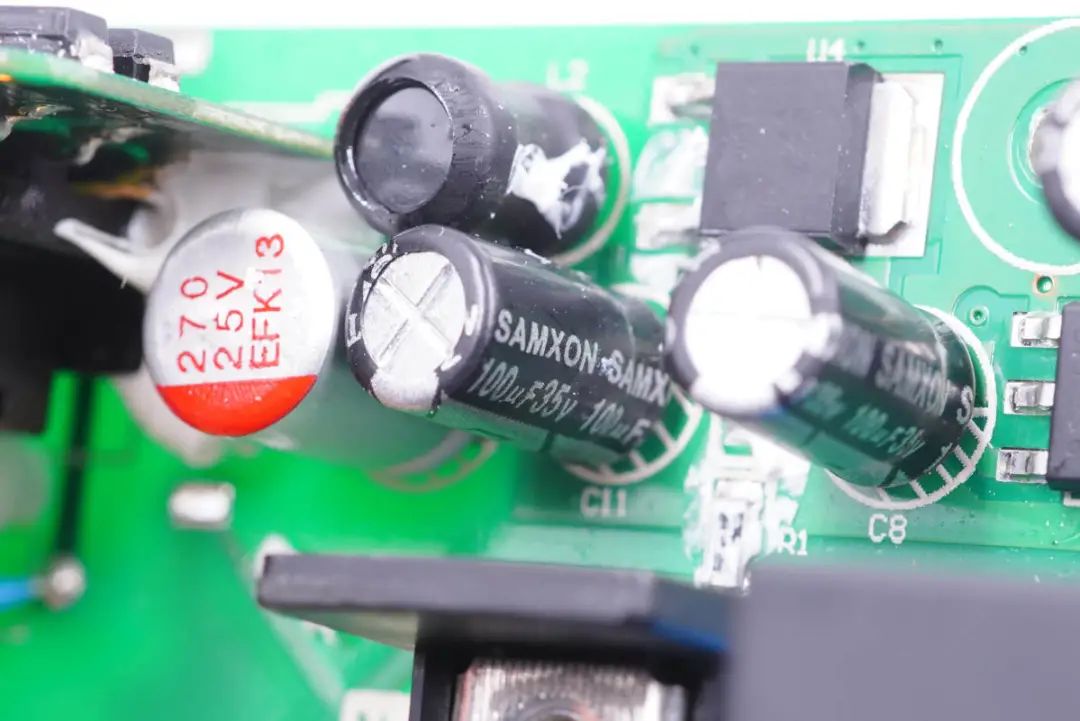

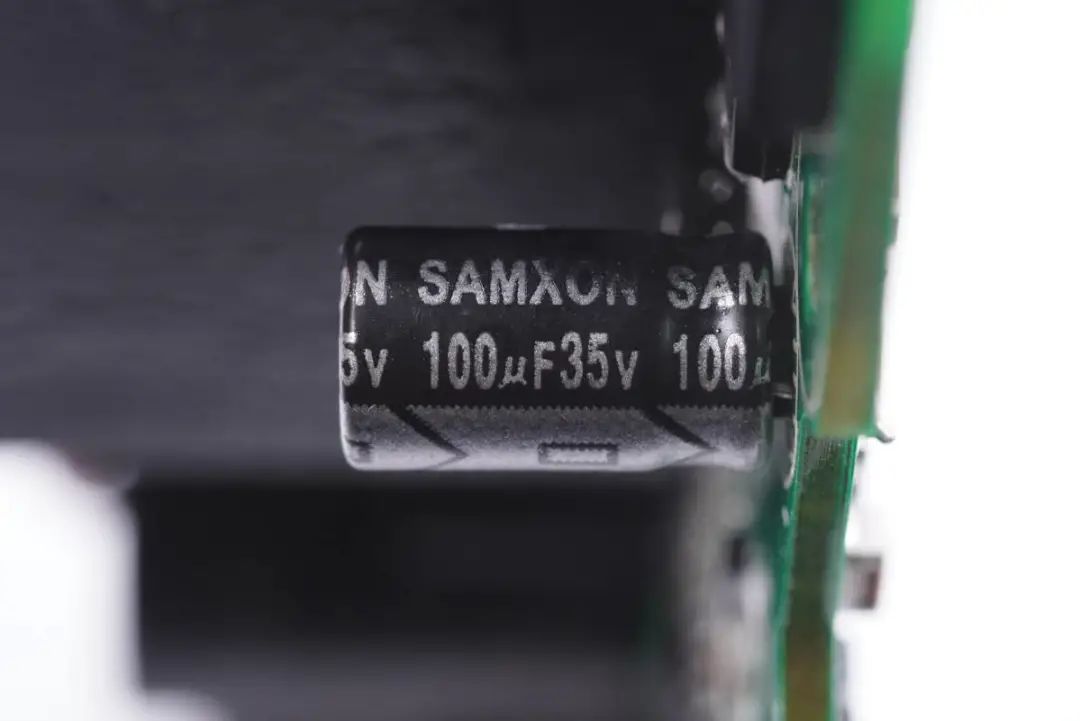

该区域三颗滤波电解电容也是来自SAMXON万裕，规格都是35V 100μF。
第二颗电容特写。
第三颗电容特写。

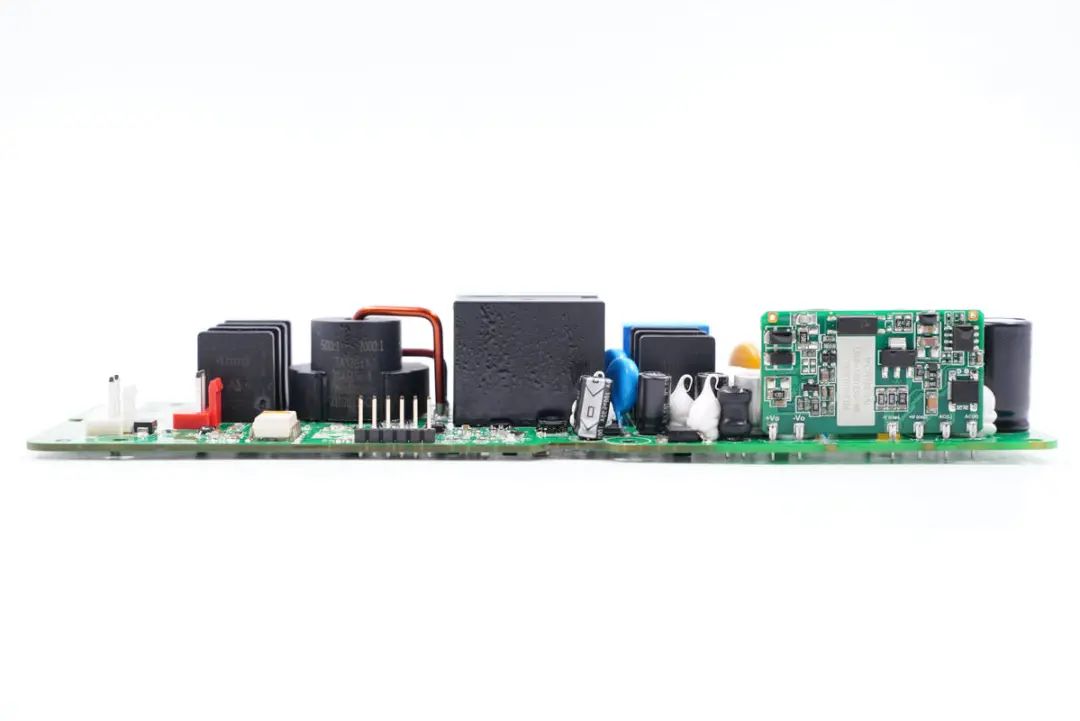

输出端看去，这一侧设有两个功率继电器、一体结构的电流互感器和零序电流互感器、输出接线柱。
另一侧设有控制盒功能主控电路，边缘设有一组排针，预设额外功能。

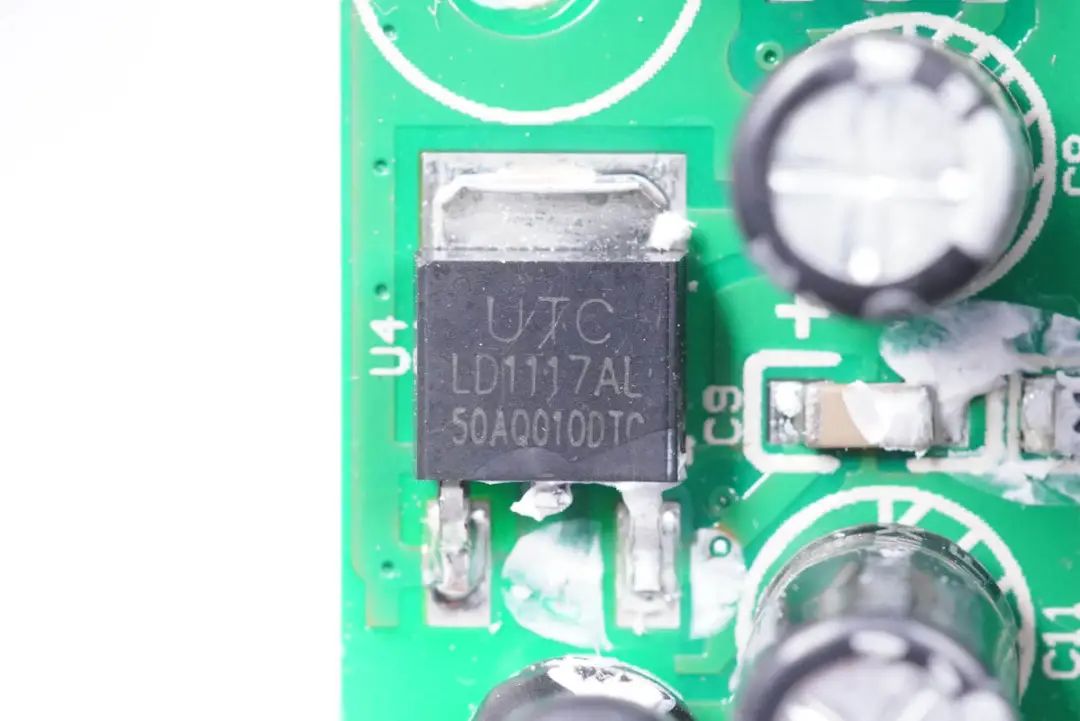

友顺LD1117AL稳压管。

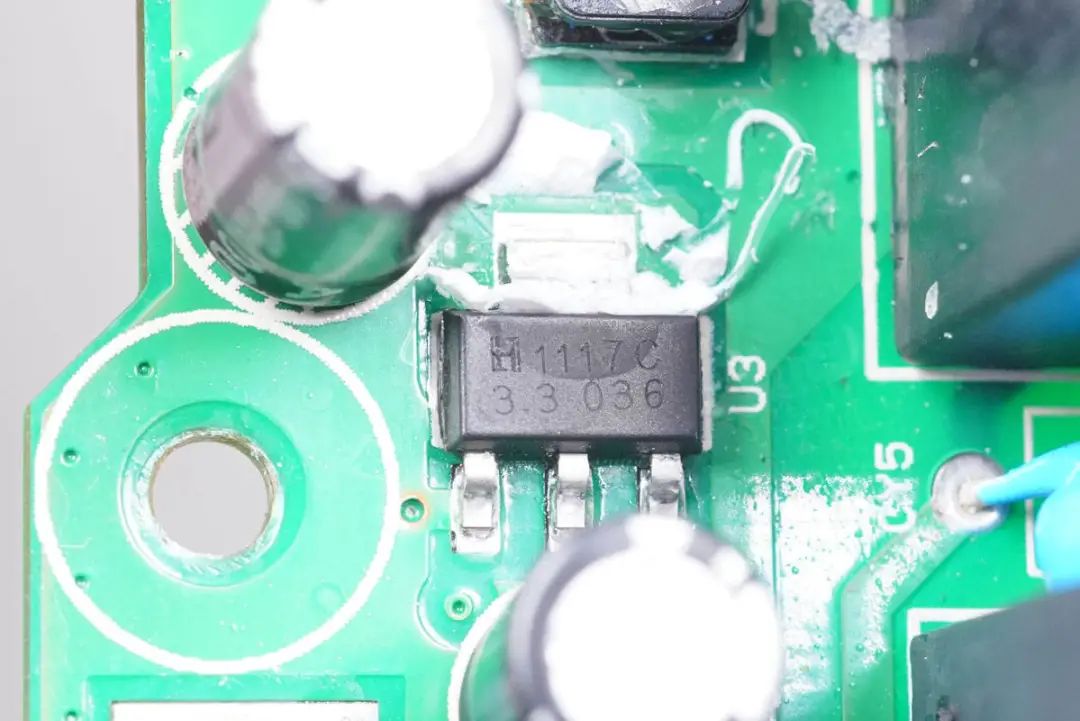

1117 3.3V线性稳压芯片。

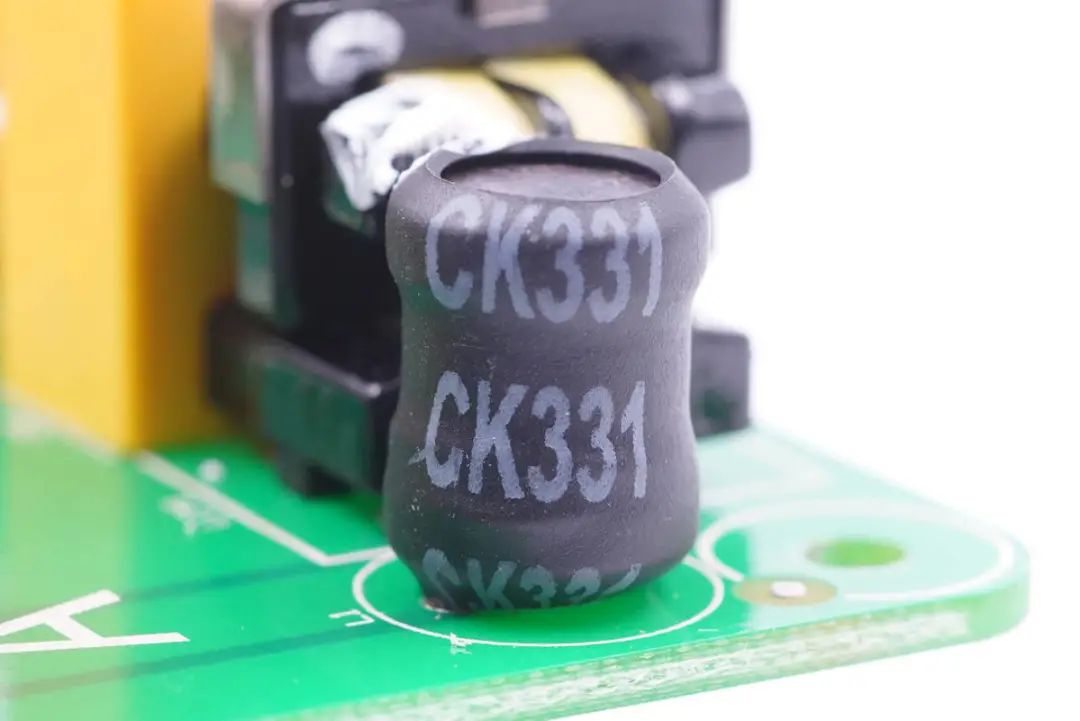

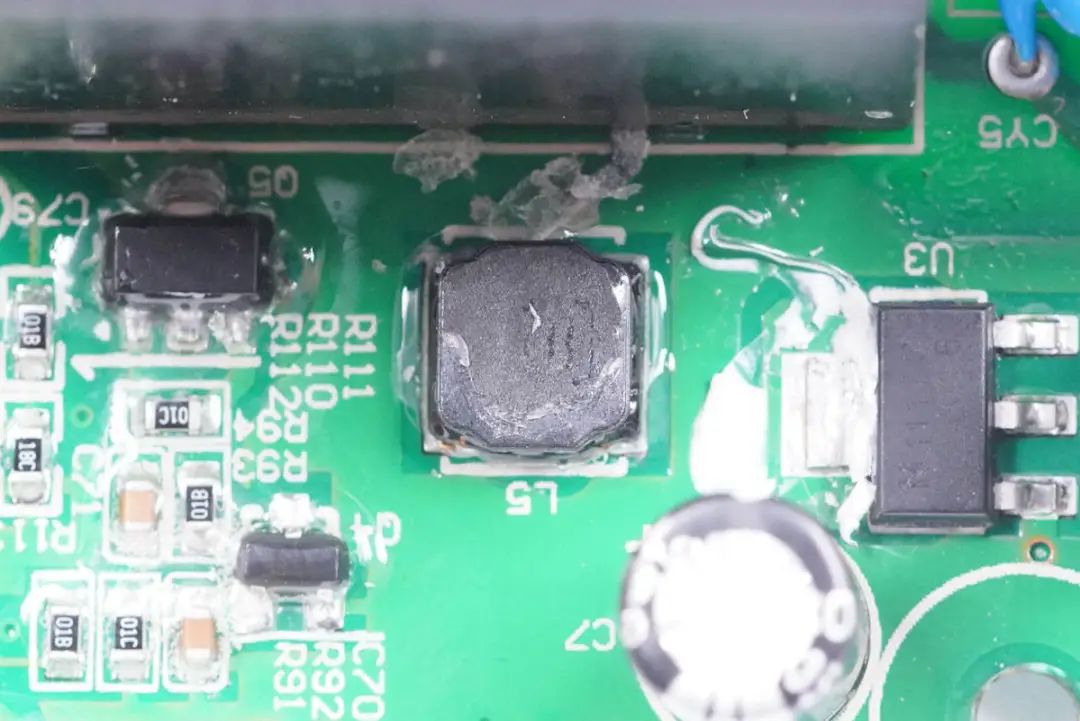

一颗小电感特写。

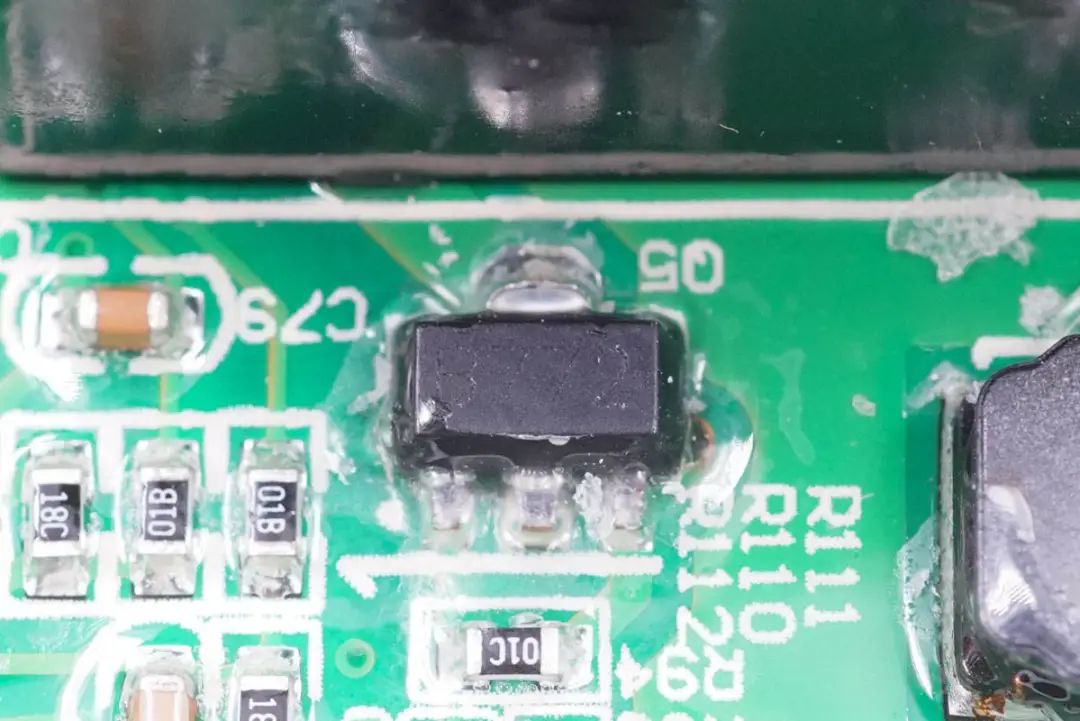

B772 三极管。

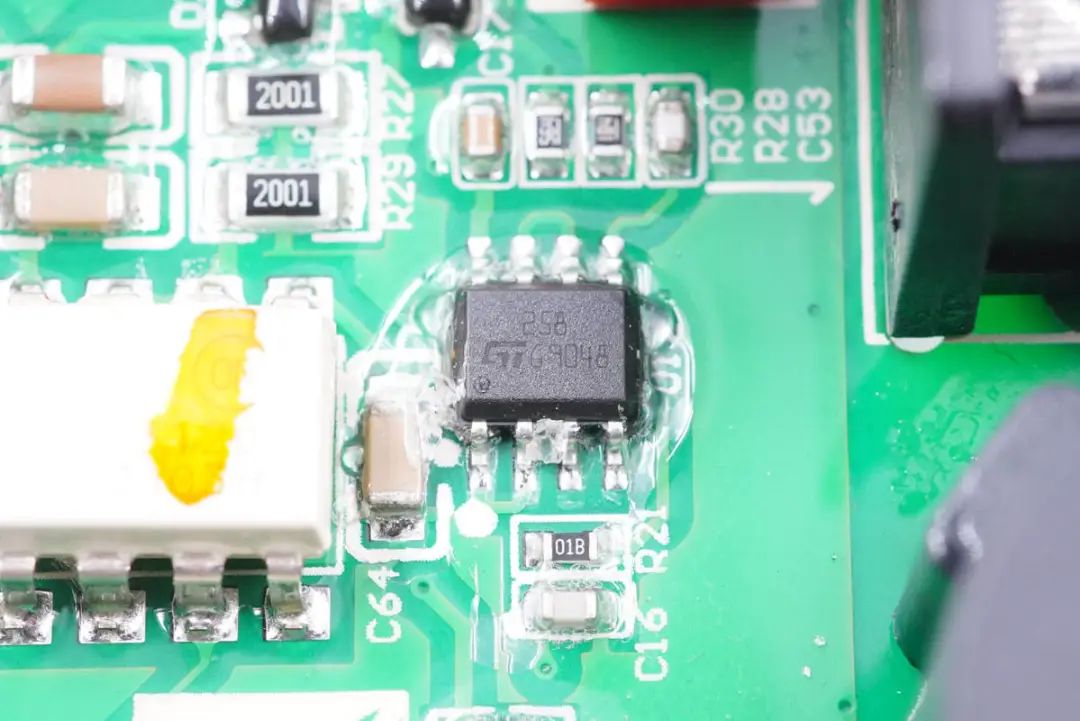

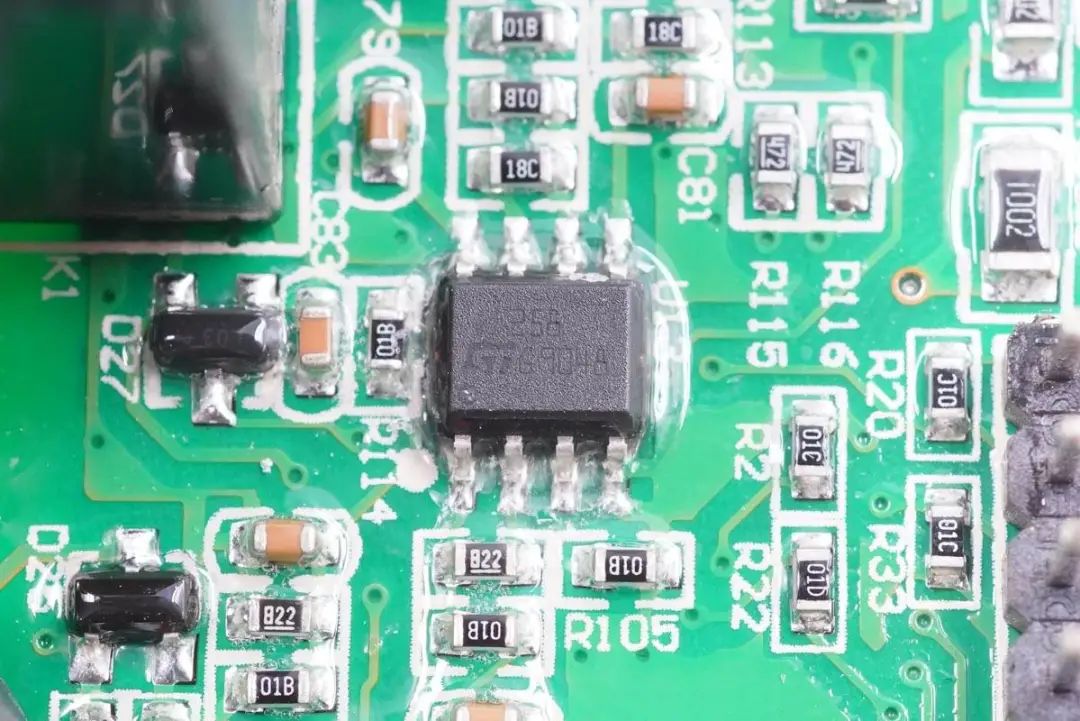

意法LM258低功耗双运算放大器。
另一颗意法LM258特写。

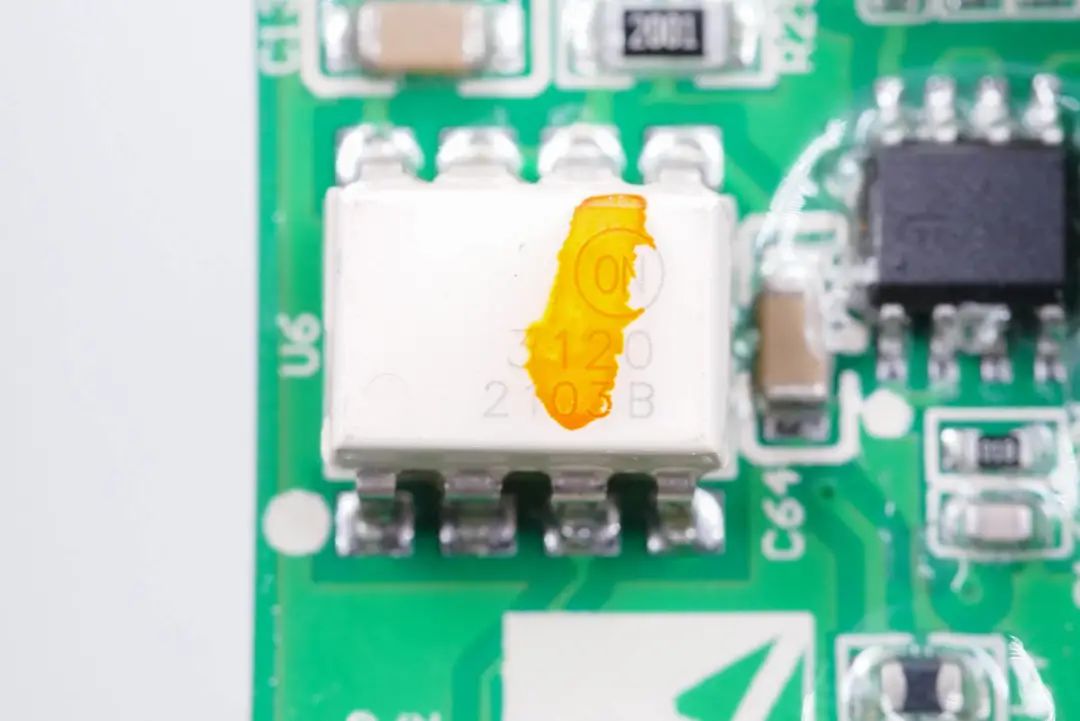

安森美FOD3120光耦，支持2.5A驱动电流。

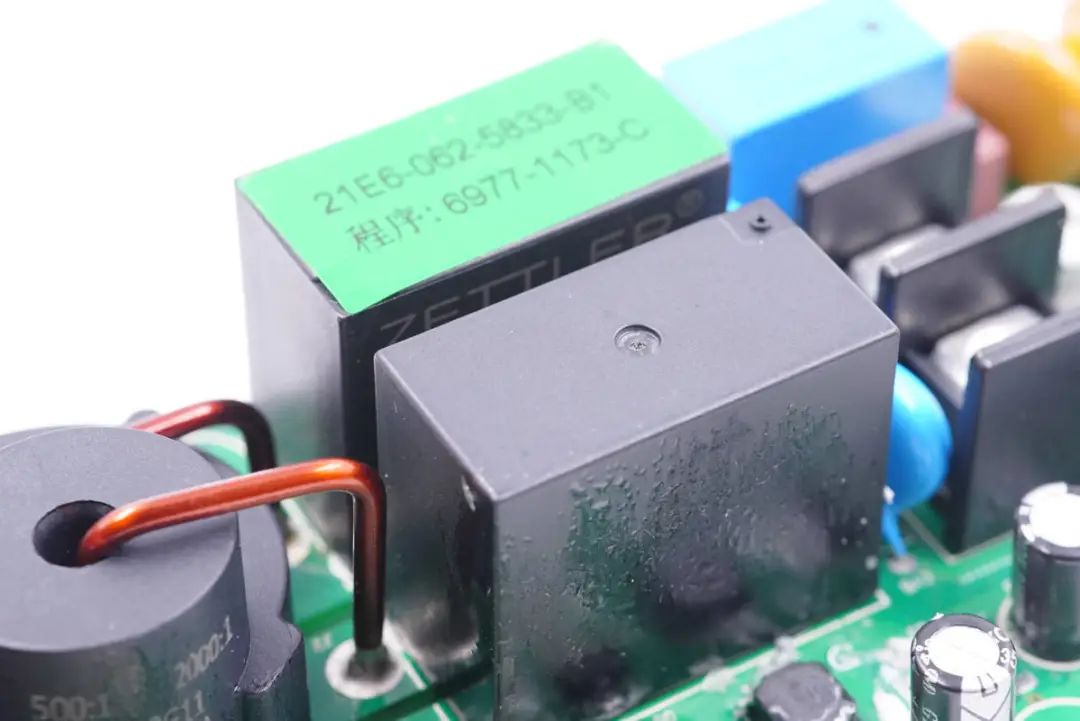

两颗功率继电器来自ZETTLER赛特勒，型号AZSR131-1AE-12D，用于电源开关。

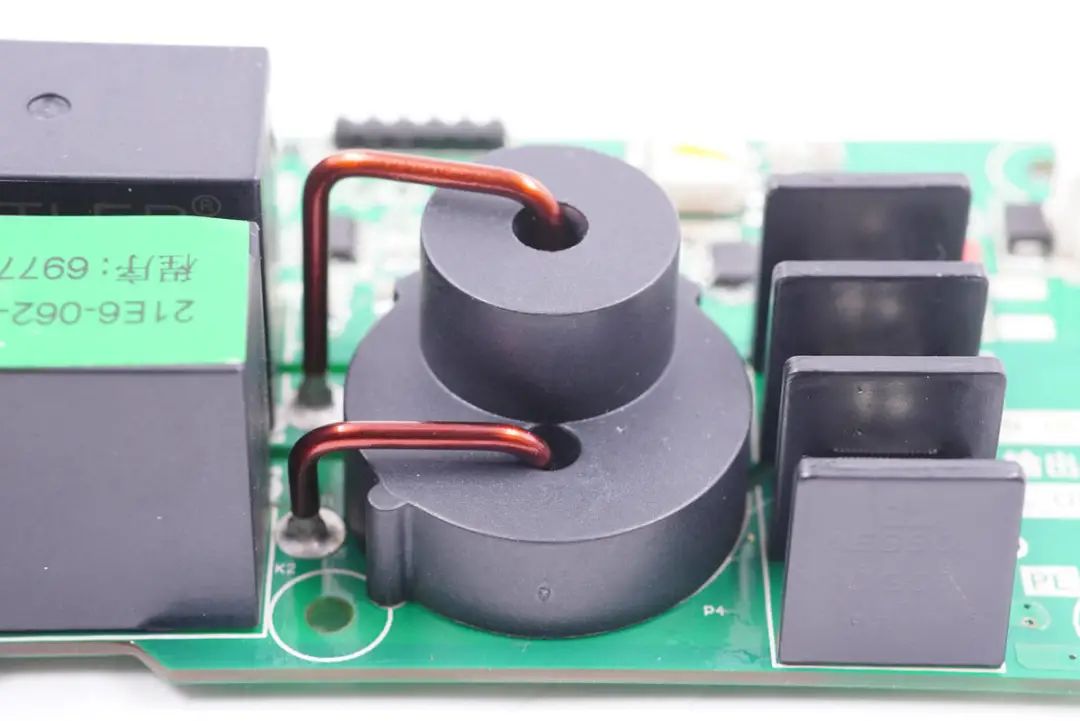

两颗电流互感器，一体成型，分别检测线电流和零序电流，用于过流保护和漏电保护。

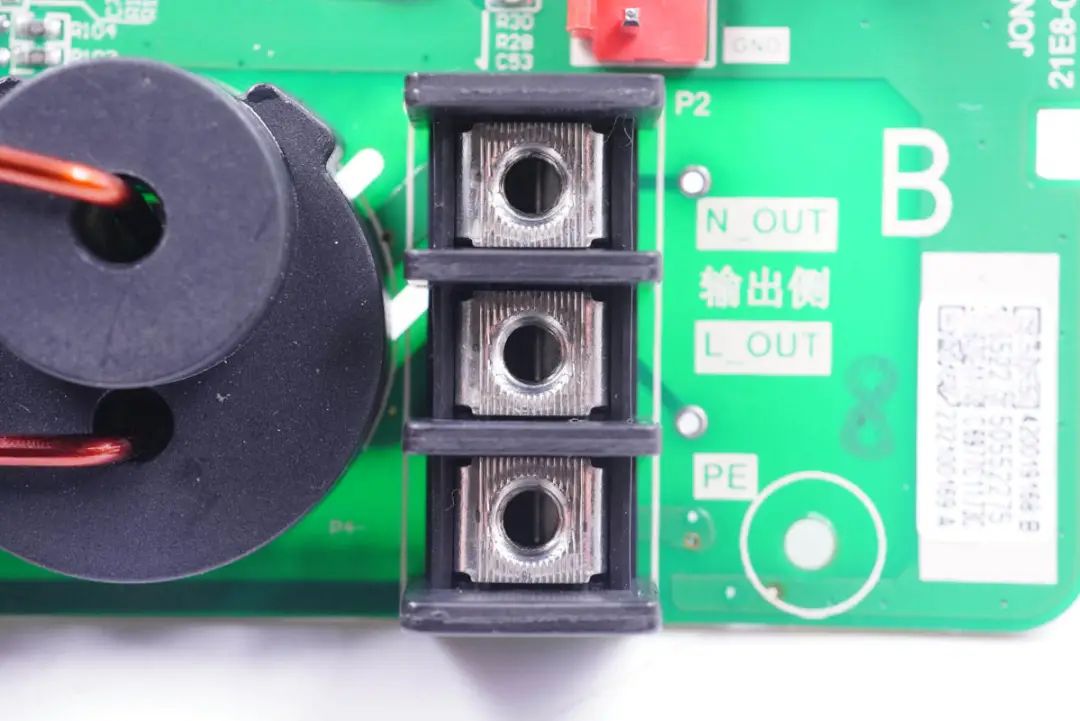

输出端火线、零线、地线接线柱特写。

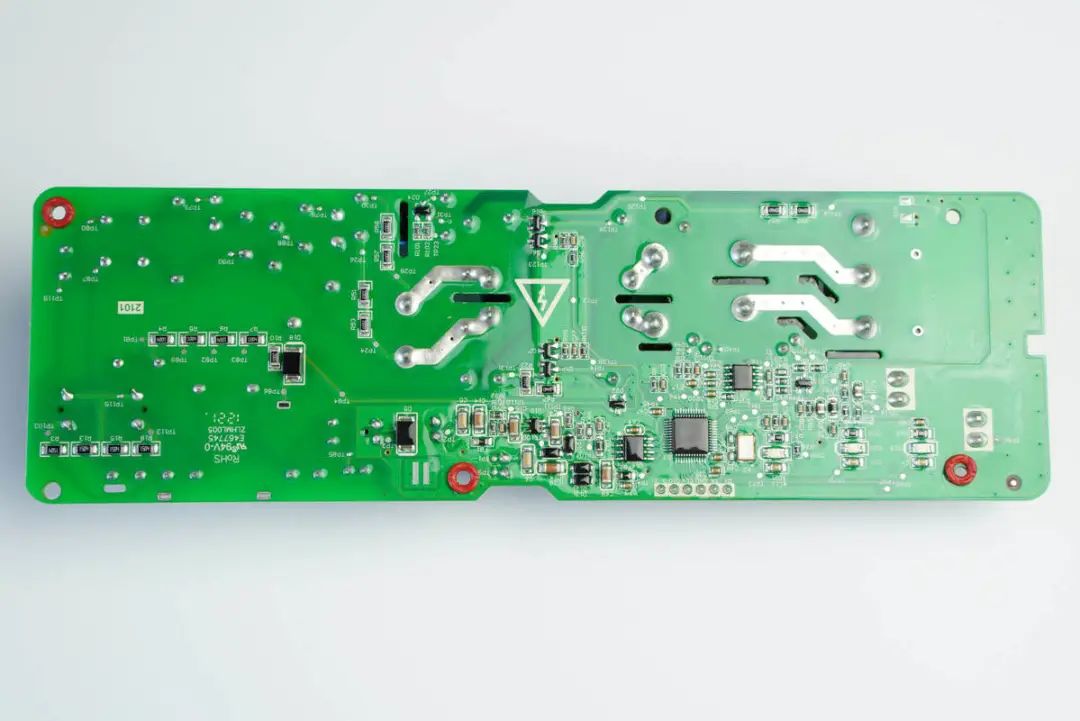

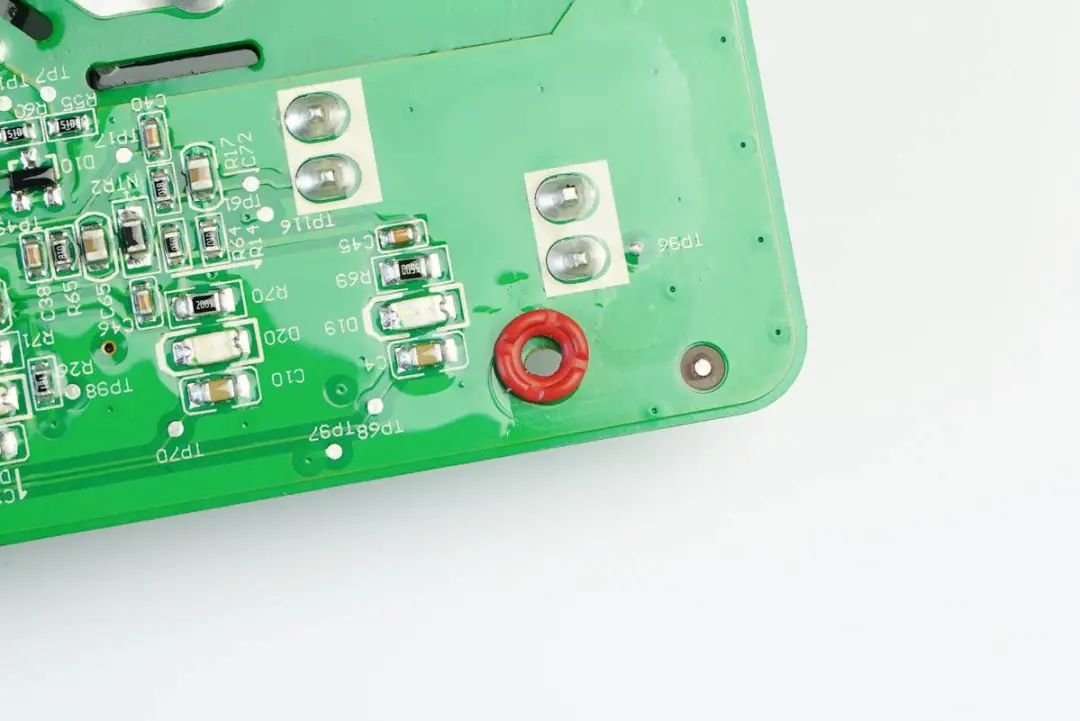

板子背面也刷有保护胶，对应螺丝孔处贴有三个红色胶垫进行缓冲保护。

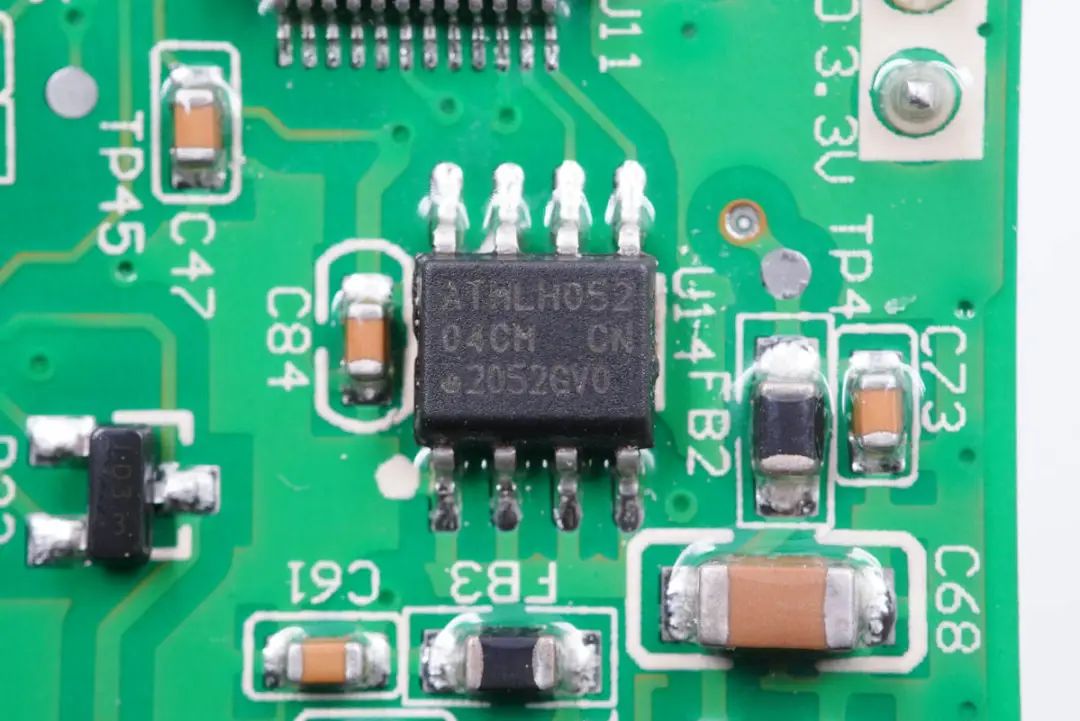

丝印ATMLH052的存储器芯片。

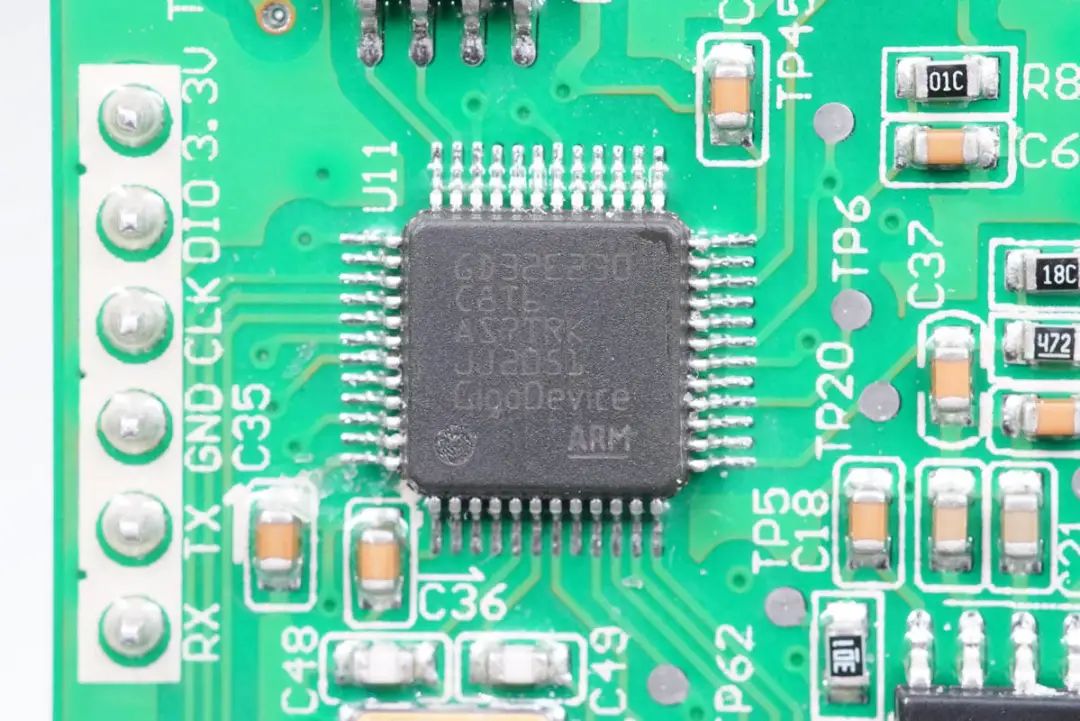

兆易创新GD32E230C8T6单片机，内置M23 32位处理器内核，主频72MHz，用于充电状态参数采集及保护功能控制。GD32E230C8T6单片机适用于工业控制、电机驱动、用户界面、电源监控和报警系统、消费和手持设备、游戏和GPS、电动自行车等领域。

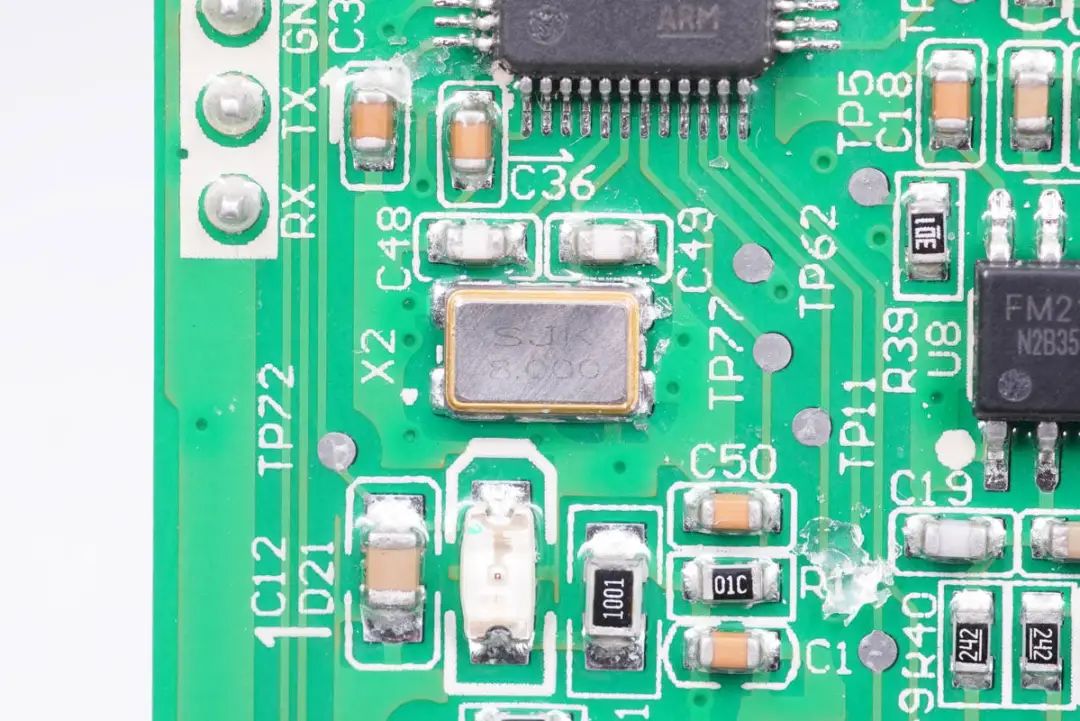

8.000MHz 无源晶振，为单片机提供时钟。

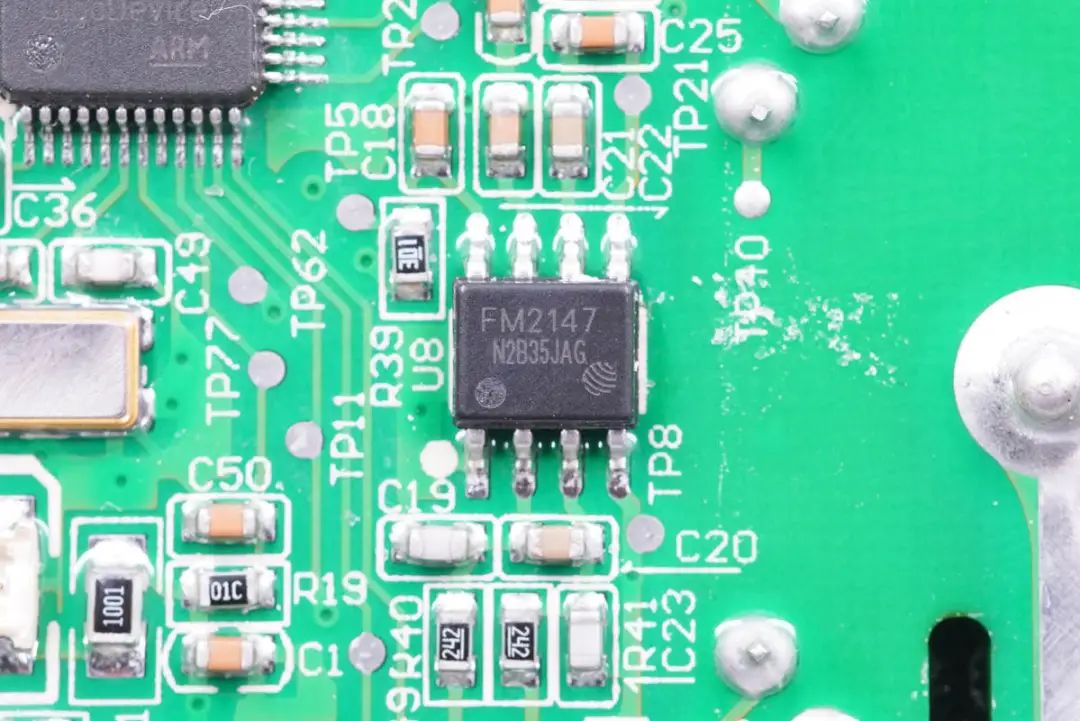

复旦微FM2147是高性能漏电保护器专用电路。内部包括稳压电源、放大电路、比较电路、跳闸控制器以及跳闸驱动电路。外围有脱钩线圈、压敏电阻、稳压二极管、二极管、电阻、电容等元器件。
密封胶圈特写。

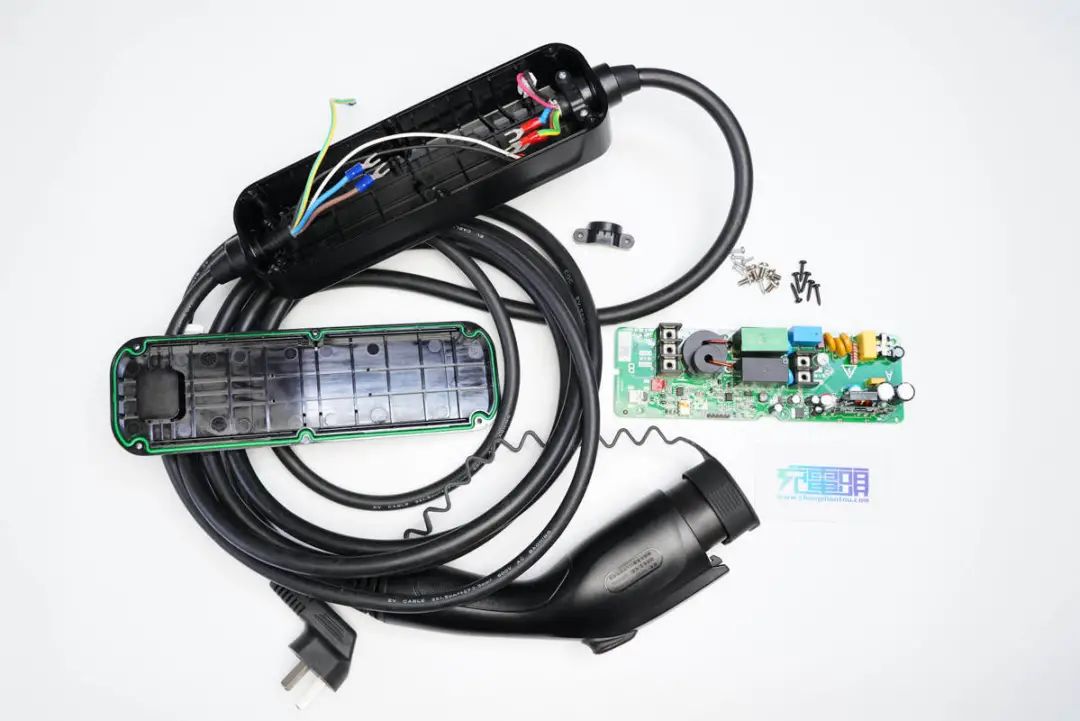

充电桩全部拆解一览。
充电头网拆解总结
比亚迪这款交流充电枪长度约为5米，额定功率1760W，整体来看定位算是一款便携应急充电产品。而充电枪端头符合国内电动汽车充电口设计，因此可以给市面上的很多电动汽车进行充电，通用性好。产品自带的控制盒支持接地故障、过/欠压、过温故障、漏电故障、过流故障提示，充电状态正常与否一目了然，用户用着也会很安心。
充电头网通过打开控制盒发现，火、零、地三线均为螺丝固定，额外设有两条稍细的导线实现温度监控。内部PCB板上设有压敏电阻、陶瓷放电管等保护器件，实现过压、抗雷击保护。采用兆易创新 GD32E230C8T6单片机来实现充电状态参数采集、功能控制以及LED灯驱动，内部采用一块独立的电源小板来降压供电，SAMXON万裕品牌电容进行滤波，整体用料可靠。
