如何用示波器来测量直流电压

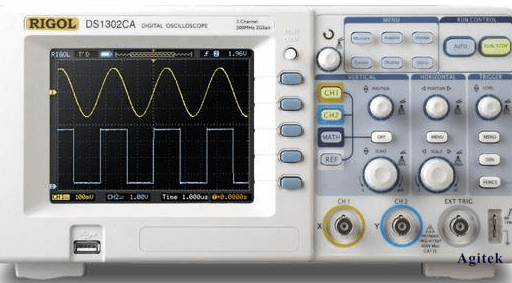

(1) 将待测信号送至示波器的垂直输入端。

(2)确定直流电压的极性。将示波器的输入耦合开关置于"GND''档，调节垂直位移旋钮，将荧光屏上的水平亮线(时基线)移至荧光屏的中央位置，即水平坐标轴上。调整垂直灵敏度开关于适当档位，将示波器的输入耦合开关置于"DC"档，观察水平亮线的偏转方向（灵敏度不合适时，亮线可能消失，此时需要调整灵敏度）。若向上偏转，则被测直流电压为正极性，若向下偏转，则被测直流电压为负极性。

(3)定零电压线。将示波器的输入耦合开关置于"GND'：档，调节垂直位移旋钮，将荧光屏上的水平亮线(时基线)向与其极性相反的方向移动，置于荧光屏的最顶端或最底端的坐标线上，即被测电压为正极性，就将时基线移至最底端的坐标线上，反之则将时基线移至最顶端的坐标线上，此时基线所在位置即为零电压所在位置，在此后的测量中不能再移动零电压线。即不能再调节垂直位移旋钮。

(4)将示波器的输入耦合开关置于"DC"档，调整垂直灵敏度开关于适当档位，读出此时荧光屏上水平亮线与零电压线之间的垂直距离Y(如图1.2.12所示)，将Y乘以示波器的垂直灵敏度即可得到被测电压Ux的大小，即Ux＝SY×Y。

扩展资料

示波器测量波形时有两种输入方法，直流输入和交流输入。

采用直流输入方法检测时，被测信号的直流分量和交流分量是一起被输入进去，在示波器的屏幕上既可以看到信号的直流分量和交流分量；采用交流输入方法检测时，被测信号只有交流分量被输入示波器，直流分量被挡住无法输入，在示波器的屏幕上只能显示交流分量。

对于被测信号，如果仅仅是用于观察它的交流分量，那看到是采用交流输入，但对于含有较大直流分量的交直流混合信号，一般也是选用交流输入，因为对被测信号进行放大时，对信号的交直流分量是共同放大的，当交流分量被放大到能观察清楚时，直流分量也被放大了许多，这时在示波器的屏幕就会有很大的偏移，导致位移调节无法调回。

对于纯交流的信号，采取哪种方法都可以，因为它没有直流分量，就不会出现基线偏移的问题。用示波器测直流电流的方法是使用“取样电阻法”。
