电路板元器件怎么检测?电路板元器件的检测技巧

电子设备的核心是电路板，而电路板则是由各种类型的电子元器件焊接组装而成，如果设备发生故障或者出现短路，缘由大部分会出现在电子元器件失效或者损坏引起的。接下来深圳PCBA厂家-深圳领卓电子就给大家介绍下电路板元器件的检测技巧，供大家参考。

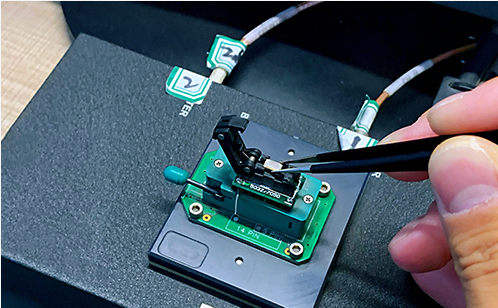

电路板元器件的检测技巧

1.测整流电桥各脚的极性

万用表置R×1k挡，黑表笔接桥堆的任意引脚，红表笔先后测其余三只脚，如果读数均为无穷大，则黑表笔所接为桥堆的输出正极，如果读数为4～10kΩ，则黑表笔所接引脚为桥堆的输出负极，其余的两引脚为桥堆的交流输入端。

2.判断晶振的好坏

先用万用表(R×10k挡)测晶振两端的电阻值，若电阻值为无穷大，说明晶振无短路或漏电;再将试电笔插入试电插孔内，用手指捏住晶振的任一引脚，将另一引脚碰触试电笔顶端的金属部分，若试电笔氖泡发红，说明晶振是好的;若氖泡不亮，则说明晶振损坏。

3.单向晶闸管检测

可用万用表的R×1k或R×100挡测量任意两极之间的正、反向电阻，如果找到一对极的电阻为低阻值(100Ω～lkΩ)，则此时黑表笔所接的为控制极，红表笔所接为阴极，另一个极为阳极。晶闸管共有3个PN结，我们可以通过测量PN结正、反向电阻的大小来判别它的好坏。测量控制极(G)与阴极[C)之间的电阻时，如果正、反向电阻均为零或无穷大，表明控制极短路或断路;测量控制极(G)与阳极(A)之间的电阻时，正、反向电阻读数均应很大;测量阳极(A)与阴极(C)之间的电阻时，正、反向电阻都应很大。

4.双向晶闸管的极性识别

双向晶闸管有主电极1、主电极2和控制极，如果用万用表R×1k挡测量两个主电极之间的电阻，读数应近似无穷大，而控制极与任一个主电极之间的正、反向电阻读数只有几十欧。根据这一特性，我们很容易通过测量电极之间电阻大小，识别出双向晶闸管的控制极。而当黑表笔接主电极1。红表笔接控制极时所测得的正向电阻总是要比反向电阻小一些，据此我们也很容易通过测量电阻大小来识别主电极1和主电极2。

5.检查发光数码管的好坏

先将万用表置R×10k或R×l00k挡，然后将红表笔与数码管(以共阴数码管为例)的“地”引出端相连，黑表笔依次接数码管其他引出端，七段均应分别发光，否则说明数码管损坏。
