泰克任意波函数发生器在RFID接收机IC功能测试的应用

1.RFID简述

RFID，也称为非接触IC卡或ID标签，能够检测和识别特定目标，而无需与目标直接接触。RFID自20世纪80年代起就开始使用，最初仅限于海上运输、交通信息系统及其它特殊应用。

自20世纪90年代中期以来，RFID体积加速小型化，现已得到了广泛使用，并且目前已经出现了一些定义RFID频率、通信方法和目的的标准。本文针对批量生产的134.2 kHz RFID接收机IC进行功能测试。

2.测试原理

AFG仿真4位RFID码型，提供触发信号，对134.2 kHz RFID接收机IC进行功能测试。

3.方案适用于

· 设计RFID IC 的半导体公司的电子设计工程师；

· RFID 阅读器设计人员。

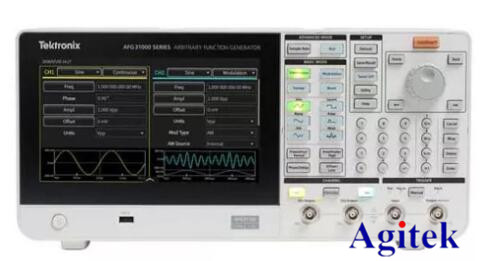

4.AFG31000系列任意波函数发生器的好处

· 可以使用简便同步的双通道，生成RFID信号和同步触发信号；

· 通过PC软件ArbExpress ，编辑数学公式定义RFID 脉冲，多达25项输入和控制的序列/触发/选通模式（选件 SEQ）用于：循环、等待、跳转、转至、外部触发输入、手动触发、定时触发和SCPI命令，以便创建时序灵活、复杂的长波形。此外，还可通过仪器内置的ARB编辑工具ArbBuilder包括创建、编辑和传输任意波形的所有操作，无需连接PC或向PC传输文件；

· 噪音本底较低且输出幅度低至1mVpp，可以确保测试的清晰度和保真度；

· 凭借已获专利的InstaView™技术，工程师可以实时查看被测器件 (DUT) 上的实际波形，而不需使用示波器和探头，降低了因阻抗不匹配引起的不确定度。

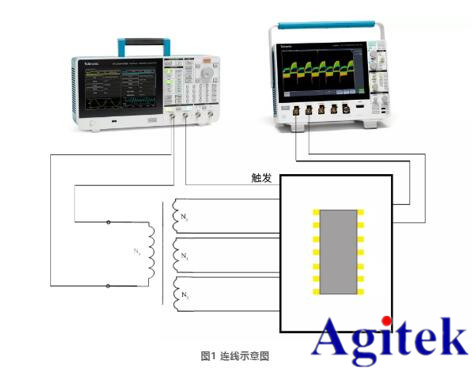

此处以泰克任意波函数发生器AFG31022及泰克示波器 3系列MDO混合域示波器为例，通过AFG31022触发通道触发RFID接收单元，分别通过两个输出通道连接至变压器，生成RFID信号，由示波器采集RFID接收机电学特征。

5.技巧和提示

· 把Frequency CH1=CH2设置成On，启动Align Phase，激活双通道信号发生器的同步模式。

· 如果RFID脉冲是通过数学公式描述的，那么使用ArbExpress的公式编辑器创建波形。

· 把信号周期设置成与RFID信号的时间周期相匹配。

· 为测试接收机对频率变化的灵敏度，调节信号周期或频率。

· 为测试接收机对背景噪声的灵敏度，使用发生器的Noise Add功能。
