一文学会怎么用泰克函数信号发生器AFG31000

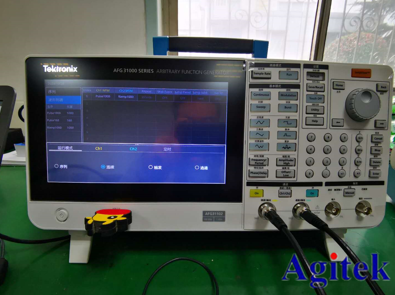

泰克函数信号发生器AFG31000 系列是2019年泰克推出的全新智能型 AFG，内置任意波形发生和实时波形监测功能， 提供高级波形生成和编程功能，支持波形监测，拥有触摸屏界面。

主要性能指标：

单或双通道型号

输出幅度范围 1mVP-P ~ 10VP-P 至 50Ω 负载

基本 (AFG) 模式:

25 MHz, 50MHz,100MHz, 150MHz, 或 250MHz 正弦波形

250 MSa/s,1GSa/s 或 2GSa/s 采样率

14 位垂直分辨率

内置波形包括正弦、方波、锯齿波、脉冲、噪声和其他常用波形

扫描、突发和调制模式 (AM, FM, PM, FSK 和 PWM)

高级 (序列) 模式:

连续模式 (选配序列模式、已触发模式和选通模式)

每条通道上 16Mpts 任意波形内存 (128Mpts 选配)

序列模式下最多 256 步，支持循环、跳转和等待事件

可变采样时钟 1µSa/s ~ 2GSa/s

应用：

高级研究

时钟和系统同步

复现真实世界信号

元器件和电路表征和验证

嵌入式电路设计和测试

通用信号生成

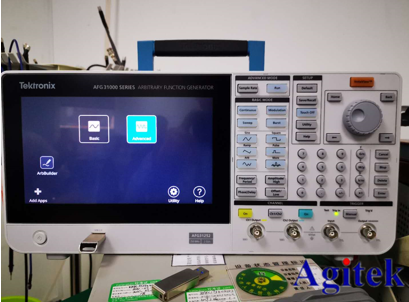

基本模式和高级模式

AFG31000 系列拥有全功能基本模式(AFG)和高级(序列)模式的任意波函数发生器。

在基本模式下，AFG31000 生成传统函数和任意波形。触摸屏和前面板控制功能可以简便地进行设置。基本模式可以改变频率，而不用担心波形长度和采样率。这种功能既适合表征滤波器/放大器频响的模拟设计，也适合时钟速率经常变化的数字设计。

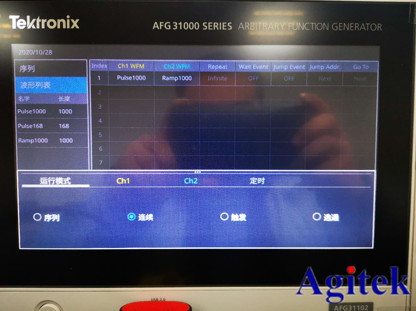

高级模式可以使用灵活的步进控制功能，构建复杂的波形序列。

高级模式采用了可变采样率技术。波形中的每个样点输出一次，且在每个周期中只输出一次，与采样率同步。由于没有跳跃或重复，所以保留了波形中的所有细节。这种功能特别适合对信号保真度要求高的应用，比如 IQ 调制和脉冲串生成。

但是注意，可变采样率必须保持和波形来源的采样率一致，比如用MATLAB在1GSa/s下生成的波形，复现时就需要设置信号发生器的采样率为1G，否则会引入谐波；我们在实际测试中发现，如果用示波器采集到的波形在信号发生器中复现，需要确定示波器实际采样率，和信号发生器本身哪个采样率较低，以低的为准进行复现采样率设置；

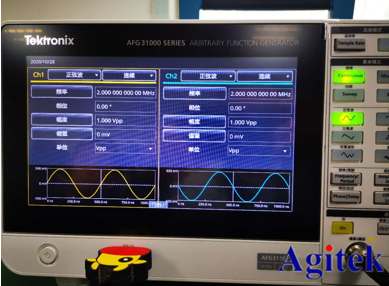

信号源提供2MHz正弦波在示波器上采集并保存

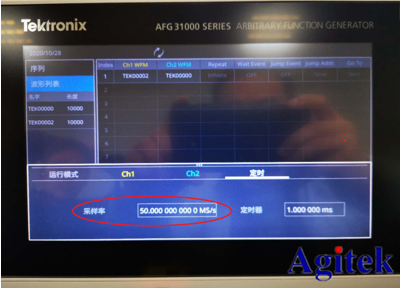

复现波形必须设置实际采样率为50MS/s才能准确复现信号频率

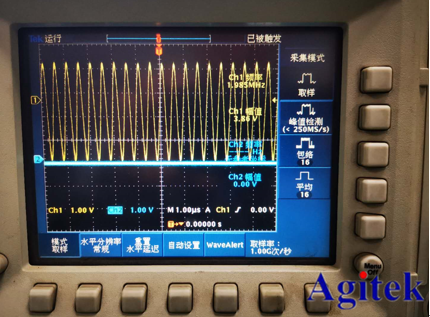

最终观测浮现波形2MHz频率，幅值频率，幅值3.8V

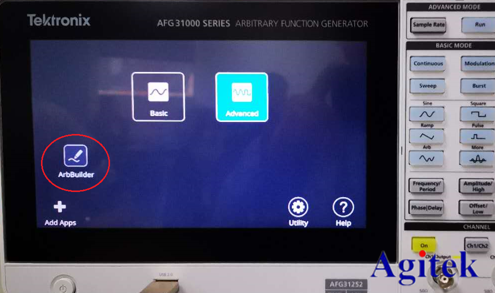

内置 ArbBuilder 工具

一般大多数波形编辑是需要一台电脑及波形编辑软件，才能创建或编辑任意波形。然后需要使用 U 盘或数据电缆连接，把波形下载到AFG 上。而内置于AFG内部的ArbBuilder可以在发生器上直接创建和编辑任意波形。

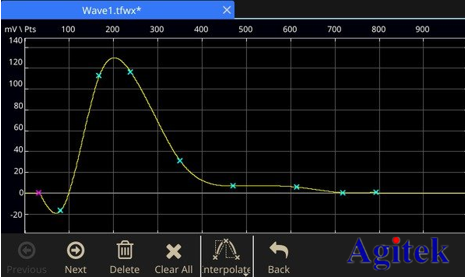

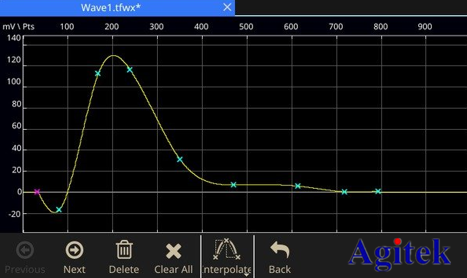

通过使用公式编辑器工具创建任意波形，或从标准模板库中导入任意波形。

可以从 U 盘把 CSV 格式的数据文件直接加载到 ArbBuilder 中，迅速复现示波器捕获的或第三方软件创建的真实世界波形。
