用万用表丈量电压和电流的办法

　　在电子制造中，常常用万用表丈量电路中的电压和电流。

　　将发光二极管和电阻、电位器接成图3-4的电路，旋转电位器使发光二极管正常发光。发光二极管是一种分外的二极管，通人必定电流时，它的通明管壳就会发光。发光二极管有多种色彩，常在电路中做指示灯。咱们将运用这个电路操练用万用表丈量电压和电流。

　　一、丈量直流电压
　　以Jo411型万用表为例。丈量进程是：
　　1．挑选量程。万用表直流电压档标有“V”，有2.5伏、十伏、50伏、250伏和500伏五个量程。依据电路中电源电压巨细挑选量程。因为电路中电源电压只需3伏，所以选用十伏档。若不了解电压巨细，应先用最高电压档丈量，逐步换用低电压档。

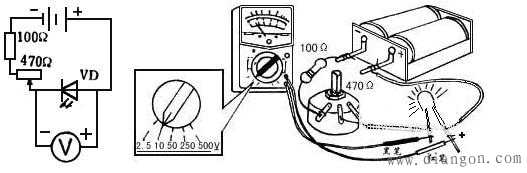

　　2．丈量方法。万用表应与被测电路并联。红笔应接被测电路和电源正极相接处，黑笔应接被测电路和电源负极相接处（如图1）。

　　（一）表头
　　万用表的表头是活络电流计。表头上的表盘印有多种符号，刻度线和数值（如图1（B））。符号A一V一Ω标明这只电表是能够丈量电流、电压和电阻的多用表。表盘上印有多条刻度线，其间右端标有“Ω”的是电阻刻度线，其右端为零，左端为∞，刻度值散布是不均匀的。符号“－”或“DC”标明直流，“～”或“AC”标明沟通，“～”标明沟通和直流共用的刻度线。刻度线下的几行数字是与挑选开关的纷歧样档位相对应的刻度值。

　　表头上还设有机械零位调整旋钮，用以校对指针在左端指零位。

　　（二）挑选开关
　　万用表的挑选开关是一个多档位的旋转开关。用来挑选丈量项目和量程。（如图1（B））。通常的万用表丈量项目包含：“mA”；直流电流、“V”：直流电压、“V”：沟通电压、“Ω”：电阻。每个丈量项目又差异为几个纷歧样的量程以供挑选。

　　（三）表笔和表笔插孔
　　表笔分为红、黑二只。运用时应将赤色表笔刺进标有“＋”号的插孔，黑色表笔刺进标有“－”号的插孔。

　　二、万用表的运用方法
　　（一）万用表运用前，应做到：
　　1．万用表水平放置。
　　2．应查看表针是不是停在表盘左端的零位。如有违反，可用小螺丝刀悄然翻滚表头上的机械零位调整旋钮，使表针指零。
　　3．将表笔按上面央求刺进表笔插孔。
　　4．将挑选开关旋到相应的项目和量程上。就能够运用了。

　　（二）万用表运用后，应做到：
　　1．拔出表笔。
　　2．将挑选开关旋至“OFF”档，若无此档，应旋至沟通电压最许多程档，如“又十00V”档。
　　3．若长时间不必，应将表内电池取出，以防电池电解液渗漏而腐蚀内部电路。
