看赛能微S1109+SAP404怎么让万友做出极致性价比20W快充

虽然说iPhone13系列手机，使用大功率充电器时实际上的充电功率超过了20W，但是网站上零售的充电器还是20W规格的。iPhone12以及13带动的20W的充电器依然是销量的主力军。今天拿到拆解分析的是市场销售最火爆的20W PD产品，厂家透露，该产品不但通过了安规认证且做到了9.9元。该产品来自深圳市万友电子科技有限公司。

该20W PD快充在功率控制部分采用了赛能微的整套方案S1109SCL+SAP404B，赛能微S1109S系列产品还在海陆通采用。赛能微推出的此套快充方案初、次级芯片均集成功率开关管的，外围非常的简洁，这款快充方案采用集成超级硅开关管的原边主控芯片S1109SCL搭配内部集成同步整流管的SAP404B同步整流芯片组成，S1109SCL内置650V 1Ω超级硅MOS，且Vcc电压达到45V，能满足3.3-12V的宽范围输出；SAP404B内置65V 12mΩ SGT MOS，支持全电压20W功率输出。这套方案由万友电子科技助力成功量产。

赛能微除了以上的20W恒压快充S1109SCL外，还有20W恒功率产品S1009SCL；以及18W恒功率产品S1008SC、恒压产品S1108SC；30W恒压产品S1139N、恒功率产品S1039N。

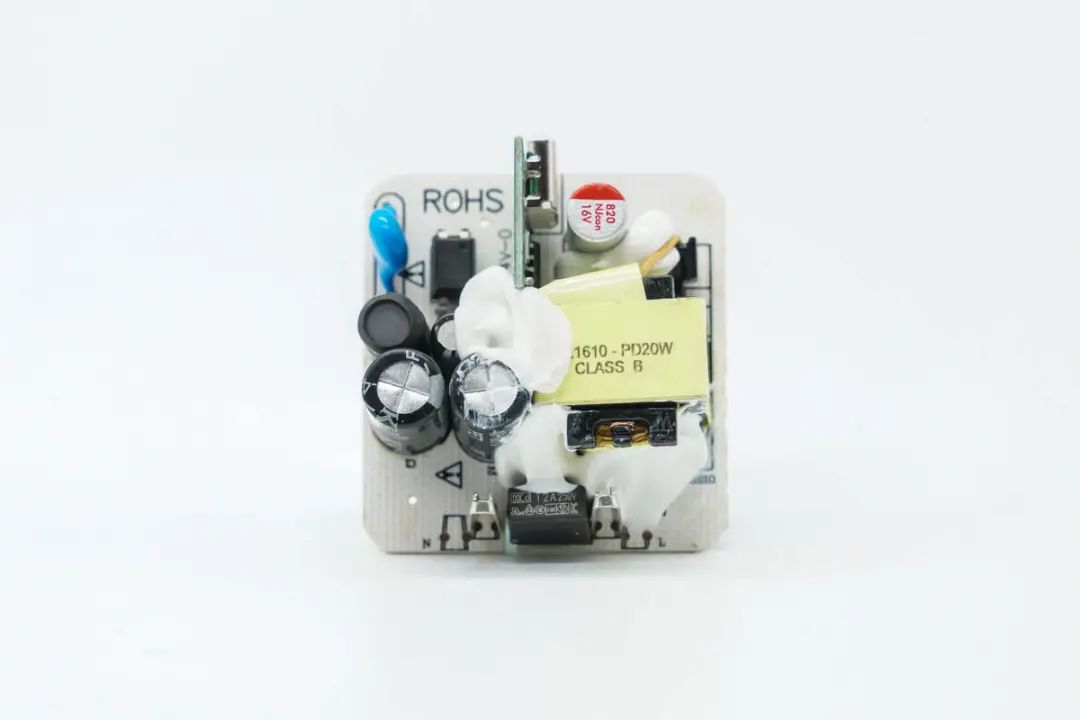

赛能微20W方案采用一块电路板焊接协议小板的方式组成，电源输入端有保险丝，输出采用固态电容滤波，输出电压通过光耦反馈，电容及变压器采用白胶加固。

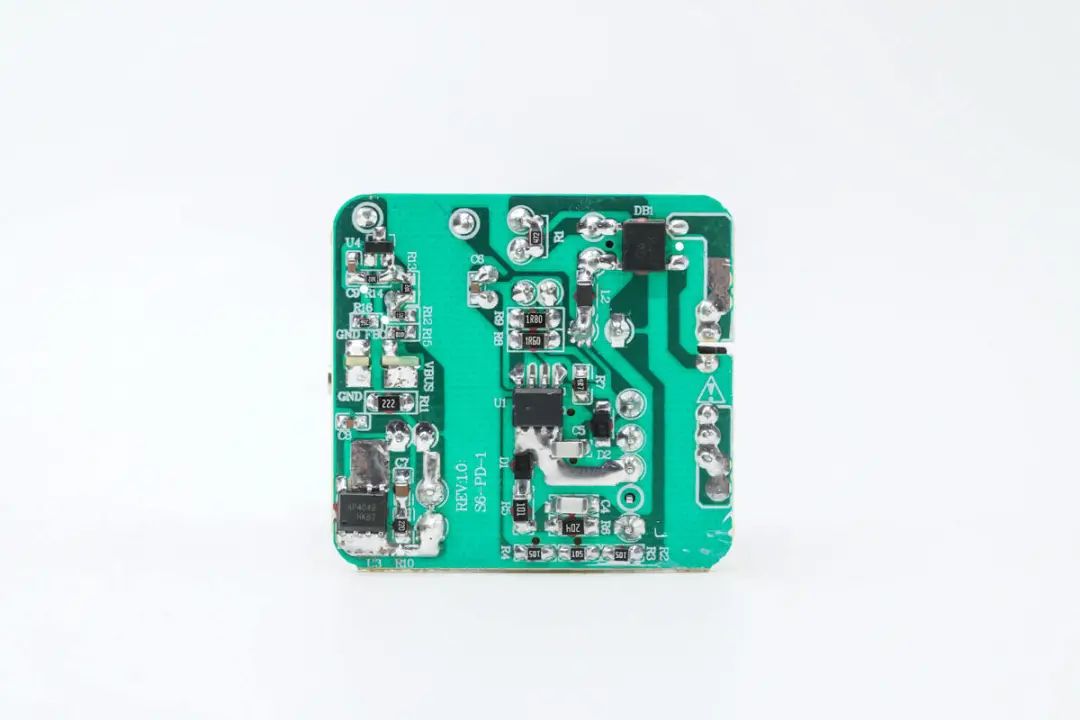

电路板背面得益于使用了赛能微推出的S1109SCL+SAP404B高集成芯片，外围元件非常精简。仅整流桥，原边开关芯片和次级同步整流芯片及简单的外围电路。

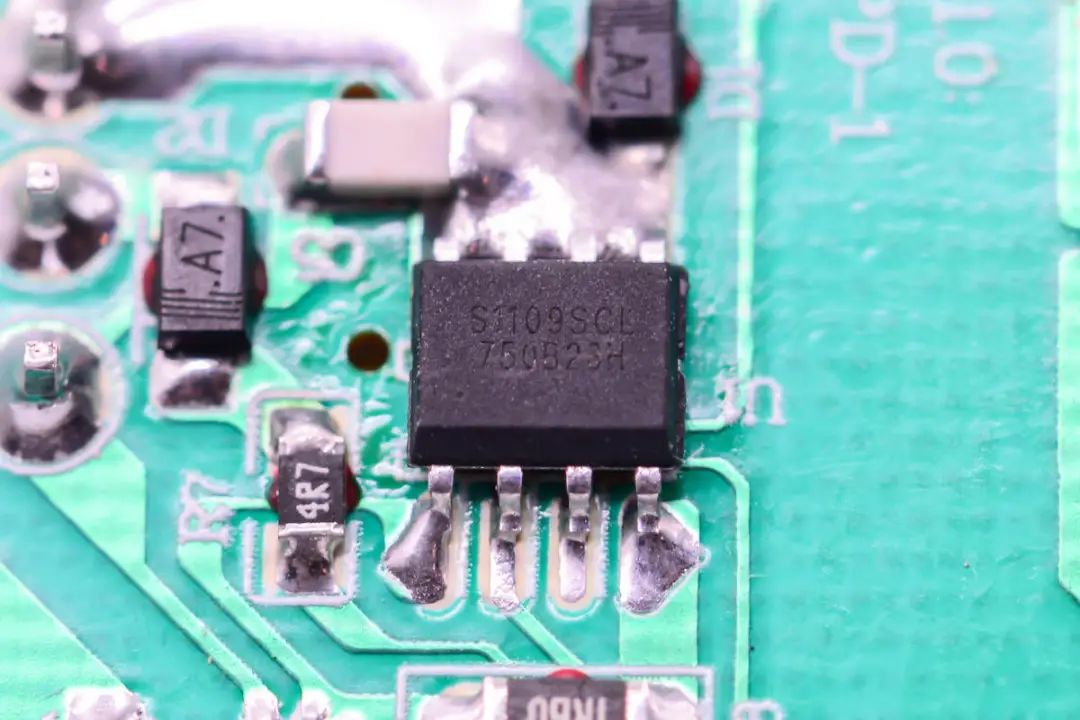

充电器原边主控芯片来自赛能微的S1109SCL，是一颗电流模式控制器和开关管二合一的开关电源初级反激转换器芯片，内置650V1Ω多层外延超结开关管，具有高转换效率，低待机功耗，低EMC以及高性价比，支持最大24W输出功率。

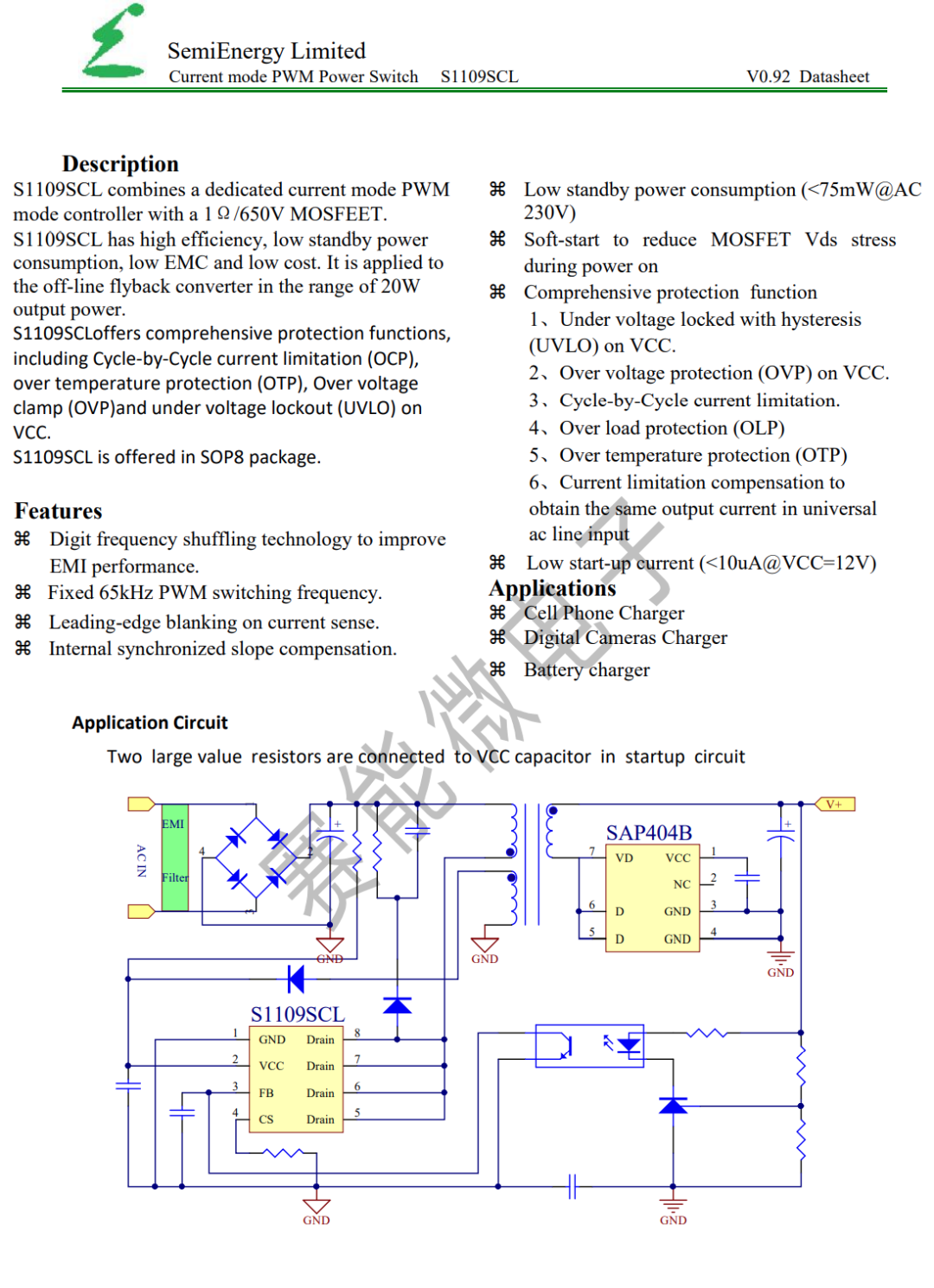

赛能微S1109SCL采用SOP8封装，小巧的封装节省面积。芯片支持9-41V供电电压，供电钳位电压44V，适用于USB PD宽电压输出。芯片内置丰富的保护功能，包括逐周期过流保护，过热保护，供电过压钳位及欠压闭锁。同时还支持过载保护和宽电压下的电流限制补偿功能。

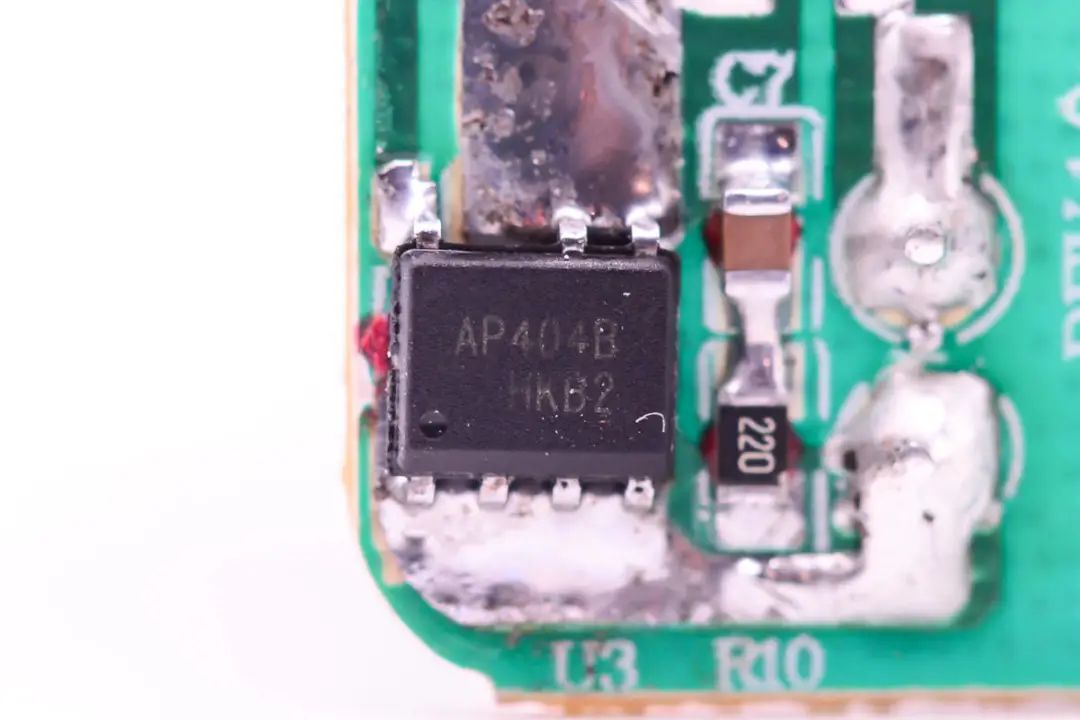

充电器同步整流芯片同样为赛能微SAP404B，内置同步整流控制器和同步整流管，支持CCM和DCM等多种工作模式。内置65V耐压，12mΩ导阻的同步整流管，支持18-25W反激式快充电源应用。

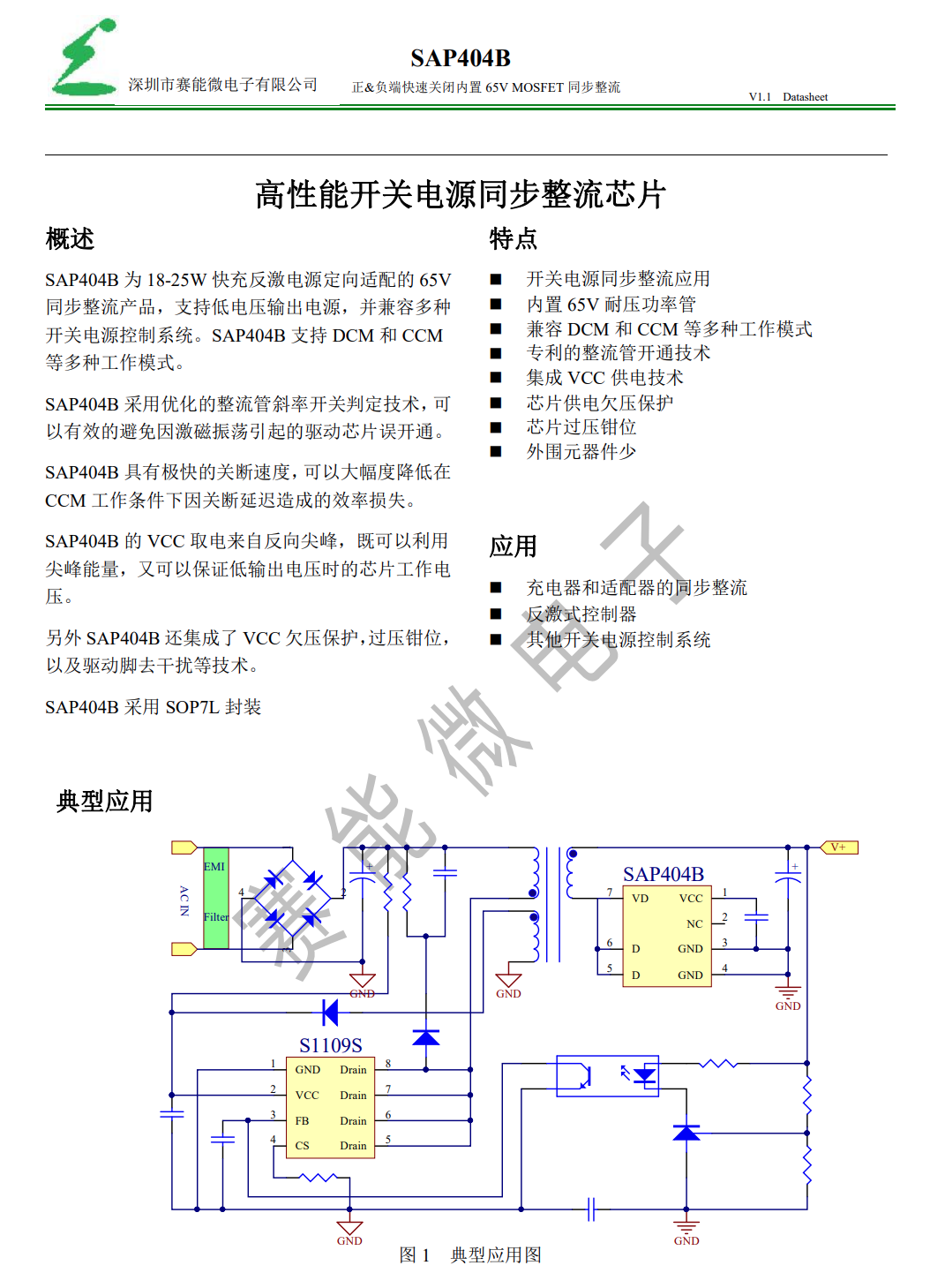

SAP404B 采用优化的整流管斜率开关判定技术，可以有效的避免因激磁振荡引起的驱动芯片误开通。同时具有极快的关断速度，可以大幅度降低在 CCM 工作条件下因关断延迟造成的效率损失。SAP404B 内部集成 VCC 欠压保护，过压钳位，以及驱动脚去干扰等技术。采用 SOP7L 封装。

赛能微S1109SCL和SAP404B开关电源套片已经被万友电子科技的20W USB PD充电器采用。万友20W USB PD充电器支持20W功率输出，支持100-240V宽范围电压输入，输出支持5V3A、9V2.22A、12V1.67A三组电压输出。

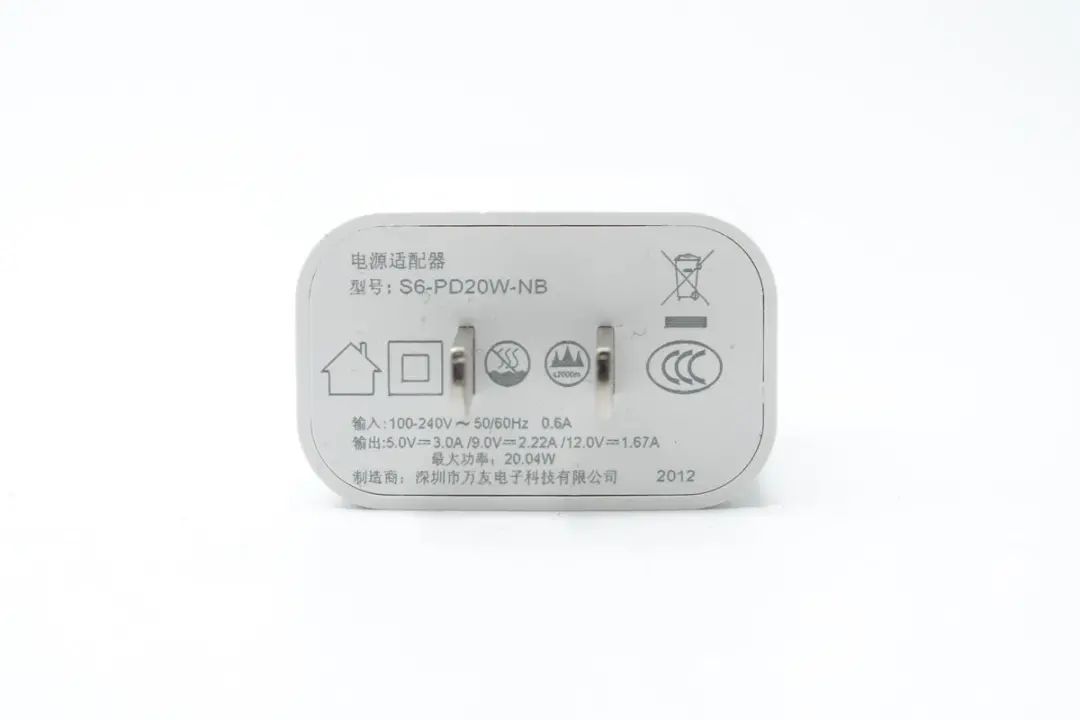

图中万友20W USB PD充电器型号为S6-PD20W-NB，据厂商介绍已经通过了3C认证，证书编号：2021160907037051。

充电头网总结



赛能微S1109SCL+SAP404B是一套高性能高性价比的快充解决方案，芯片内部集成开关管和控制器，将传统设计中两个器件集成在一个封装内，简化外围元件电路数量，也避免因缺货影响产品生产。



赛能微S1109SCL内部集成超结MOS，能够降低开关损耗，提高充电器转换效率并提高效率，配合SAP404B高性能同步整流芯片，实现了精简而高效的快充电源设计。



主控IC S1109SC、SAP404B厂商&深圳市赛能微电子有限公司

方案设计商&深圳市宇通微半导体有限公司

方案咨询：魏富 18038978428



成品生产商&深圳市万友电子科技有限公司

商务联系&黄康龙：15814000030
