8位MCU市场中，飞来的这只“小蜜蜂”~

今天很多学习单片机和嵌入式系统开发的人，都是从基于Arm的32位微控制器（MCU）起步的，因此在不少人看来，8位MCU已经是“过去时”，正在逐渐淡出大家的视野。但事实并非如此——有数据显示，2020年全球MCU市场中，虽然32位MCU的占比达到了55%，稳居首位，但是8位MCU这位“老战士”依然十分“能打”，占据着43%的市场份额，且毫无“隐退江湖”的意思。

之所以会出现这种32位和8位MCU两强并立的局面，和嵌入式市场的结构特点不无关系。要知道，嵌入式系统的最终应用千差万别，因此性能并非是所有应用考虑的首要因素，这就造成了MCU产品的演化道路发生了分支——一个方向以32位MCU为代表，着力于通过更高的性能去满足高速大量信息处理的需要，由此发展出的各种MCU新技能很是让人眼花缭乱；而另一个方向则是侧重提升控制能力，在这个方面，8位MCU凭借着在性能、价格、功耗、可靠性及稳定性上完美的“平衡”表现，仍然占据着相当的地位，呈现出顽强的生命力。

顽强进化的8位MCU

当然，在竞争白热化的MCU市场中，8位MCU这份稳固的“基业”也不是白来的，除了对以往固有市场优势的传承，更重要的是这些年来， 8位MCU在技术上一直没有停止过改进完善的步伐，通过不断采用芯片设计和制造新技术，甚至是吸收竞争对手32位MCU的一些新“玩法”，才经受住了岁月的洗礼，历久弥新。

观察过去十年来发生在8位MCU身上的一些重要的“进化”，可以归纳出以下四个方面。

1

优化MCU内核

既然不能在算力性能上与32位Arm处理器内核硬钢，8位MCU就在自己的内核结构上挖潜，针对控制功能进行优化，提升指令的运行效率，力求在控制功能上不输于、甚至优于32位MCU。

2

集成更丰富的外设

得益于芯片设计和工艺技术的进步，使得今天8位MCU也可以像32位产品那样将越来越多的模拟、接口、振荡器、定时器等外设功能集成到一颗芯片中，构成一个功能完整、能够应对特定设计所需的解决方案。而且MCU外设的智能化，还可以分担部分CPU内核的工作，使得产品能够兼具功能上的扩展和功耗上的优化。

3

采用低功耗设计技术

低功耗原本就是8位MCU的一个优势，在此基础上，越来越多的8位产品也引入了功耗分级管理策略，可以根据不同功率等级的需要开启或关闭相应的片上功能单元，极大地优化整体功耗表现。

4

提供易用的开发环境

32位MCU应用市场之所以发展迅速，一个很重要的原因在于与其配套的完整、简单易用的软件开发环境（IDE），以及围绕这IDE的其他软件资源和丰富的例程，这使得开发者能够基于高级语言完成MCU的应用开发工作。这个经验，8位MCU也学到了，并且学以致用，如今8位MCU的配套开发工具也变得越来越好用，生态也越来越完善，大大地简化和加速了8位MCU的应用开发设计。

纵观市场，上述这四种“进化”已经成为了8位MCU发展普遍的趋势，每个MCU厂商也都遵循着这样的思路，在自身技术积淀基础上，紧跟市场的步伐，不断推出8位MCU新品。Silicon Labs就是在这一“进化”过程中，表现可圈可点的一家。

8051中的“小蜜蜂”

Silicon Labs的8位MCU内核采用的是广为人知的8051架构，但其已经是对标准8051架构的改良之作。

要知道，标准的8051架构执行一条指令最少要一个机器周期，而一个机器周期要占用12个系统时钟周期。Silicon Labs的8位MCU采用的是经过特别优化的、与标准8051兼容的CIP-51内核，该内核基于独特的流水线结构，将一个机器周期由标准的12个系统时钟周期降为1个，也就是说单周期指令运行速度变为原来的12倍，内核的指令处理效率大为提升。CIP-51内核70%指令的执行是在1-2个系统时钟周期内完成的，只有四条指令的执行需4个以上时钟周期。

同时，由于CIP-51指令与标准8051指令系统完全兼容，这也就意味着8051单片机丰富的开发资源，基于CIP-51内核的8位MCU也可以“拿来”作为参考资料，原来采用标准8051的项目都可以非常方便的移植到Silicon Labs的8位MCU上。

在用CIP-51内核替代标准8051内核的基础上，Silicon Labs对8位MCU产品进行了全方位的优化和升级，包括：将I/O口从固定方式改变成交叉开关配置方式（Crossbar），提高了I/O交互的灵活性；从系统时钟到时钟系统、从引脚复位到多源复位，以及低电压供电，为低功耗设计提供了极佳的支持；从传统的方针调试到基于Silicon Labs私有的两线制C2接口的系统调试等等。

这些举措使得Silicon Labs的8位MCU产品焕然一新，最终形成了以“小蜜蜂”为标识的EFM8系列MCU。这个系列的8位MCU实际上就是以CIP-51内核为核心，集成不同的外设单元，以适应不同目标应用的产品组合，由此打造出了一个完整的8位MCU的产品平台，使得后面的产品推新速度大大加快。

图1：以“小蜜蜂” 为标识的EFM8系列MCU

（图源：Silicon Labs）

到目前为止，EFM8系列MCU已经推出了四个子系列的产品，包括：主打超低功耗的EFM8 SB（Sleepy Bee）系列，高精度模拟特性突出的EFM8 LB（Laser Bee）系列，作为小尺寸、低功耗USB微控制器的EFM8 UB（Universal Bee）系列，以及致力于成为用户价值之选的EFM8 BB（Busy Bee）通用MCU系列。

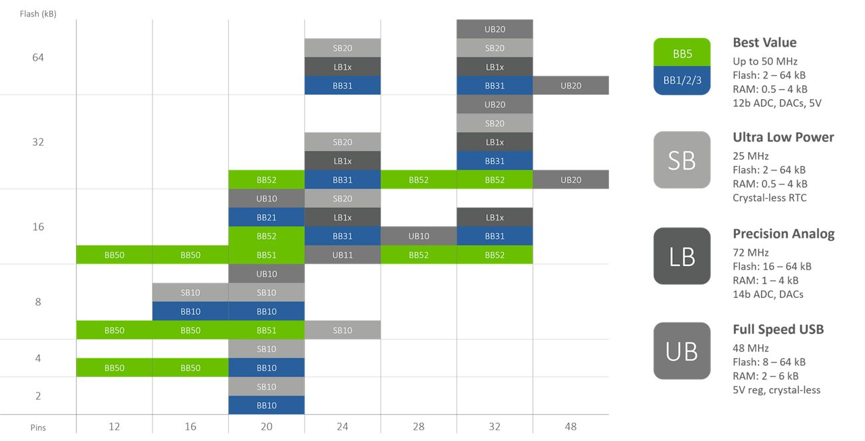

图2：EFM8系列MCU产品特性

（图源：Silicon Labs）

从图2中可以看出，其中的EFM8 BB系列定位是通用、高性能的MCU，其具有灵活可扩展的外设单元，以及能够大幅提升系统PCB设计和布局灵活性的交叉开关设计，集低功耗、高集成、资源丰富等特点于一身，可以说是开发低成本嵌入式设备的理想之选，应用场景极为广泛。今天我们就来特别介绍一下EFM8 BB系列中，新来的一只“小蜜蜂”——EFM8 BB5系列。

表现不俗的EFM8 BB5

Silicon Labs的EFM8 BB5通用8位MCU系列，包括EFM8BB51和EFM8BB52，它们共同的特点就是采用主频50MHz的高效CIP-51内核，在小尺寸单片封装中集成了丰富的模拟和通信外设，支持5V I/O，具备精密模拟和增强型脉宽调制等特性，产品设计考虑相当周全，常适合用于嵌入式应用。

其中，EFM8BB51采用20引脚TSSOP和QFN封装，额定工作电压为1.8V至5.5V；EFM8BB52采用20引脚和32引脚的QFN封装，或者20引脚和28引脚的TSSOP封装，额定工作电压为1.8V至5.5V。

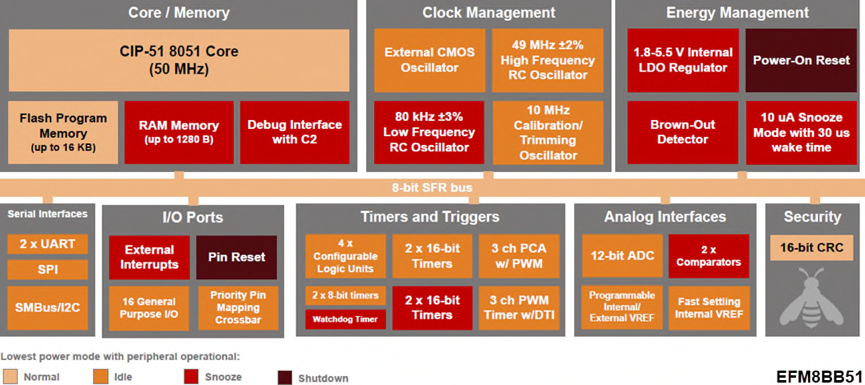

图3：EFM8BB51 8位MCU系统框图

（图源：Silicon Labs）

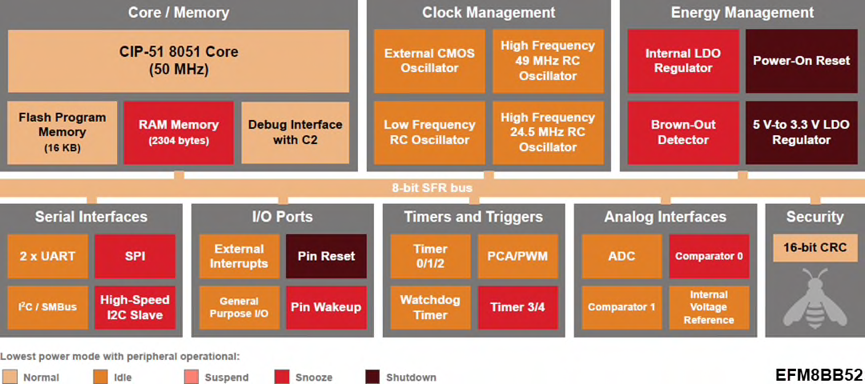

图4：EFM8BB52 8位MCU系统框图

（图源：Silicon Labs）

仔细观察，我们会发现EFM8 BB5系列MCU身上更多表现不俗的闪光点。

丰富的外设和接口

EFM8 BB5集成有12位612ksps ADC、2个模拟比较器、可调节和灵活选择的参考电压，这些高精度的模拟功能使得该MCU即使在VDD噪音下也能实现精确控制和响应。

在通信和数字外设方面，EFM8BB5包含2个高达3M波特率的UART，高达12Mbps的SPI，400kbps的SMBus/I2C接口，16位CRC硬件单元，支持256字节flash的CRC生成。

在I/O接口上，EFM8 BB5提供了丰富的GPIO引脚，且所有引脚在偏置时均能提供5V电压，EFM8BB52的5mA拉电流、12.5mA灌电流特性可直接驱动LED。用“蜜蜂虽小，五脏俱全”来形容EFM8 BB5提供的丰富外设和接口资源，一点也不为过。

独特的定时器设计

在MCU的定时器（Timer）设计上，EFM8 BB5集成有16位通用定时器，可以比其他MCU中常用的8位定时器提供更强大的功能。另外，EFM8 BB5中还集成了可编程计数器阵列（PCA），提供增强的定时器和PWM功能，有利于减少CPU的占用，输出高精度的PWM信号。

优化的低功耗特性

方便的编程与调试

加速你的8位MCU开发

通过上面的介绍，想必大家对于EFM8 BB5系列8位MCU的硬件特性已经有了很全面的了解。不过，想要快速完成一个8位MCU的应用开发，除了硬件产品组合，软件工具和配套的开发套件也是必不可少的。

作为Silicon Labs 8位MCU的软件“良伴”，Simplicity Studio可以为广泛的产品组合提供核心开发环境，其功能包括：对启动器中特定目标设备的Web和SDK资源的访问；软件和硬件配置工具；具有行业标准代码编辑器、编译器和调试器的IDE；以及用于网络分析和代码相关能耗分析器的高级增值工具。可以说，Simplicity Studio为开发者提供了从设计概念到设计实现所需的一切，让开发过程更简单、更快捷、更高效。

在开发套件方面，分别与EFM8BB51与EFM8BB52配套的学习套件BB51-EK2700A和BB52-EK2701A也已经上架，套件包含MCU以及Qwiic和Click传感器，以及全功能板载调试器，帮助工程师快速上手EFM8 BB5，完成应用方案的原型设计。

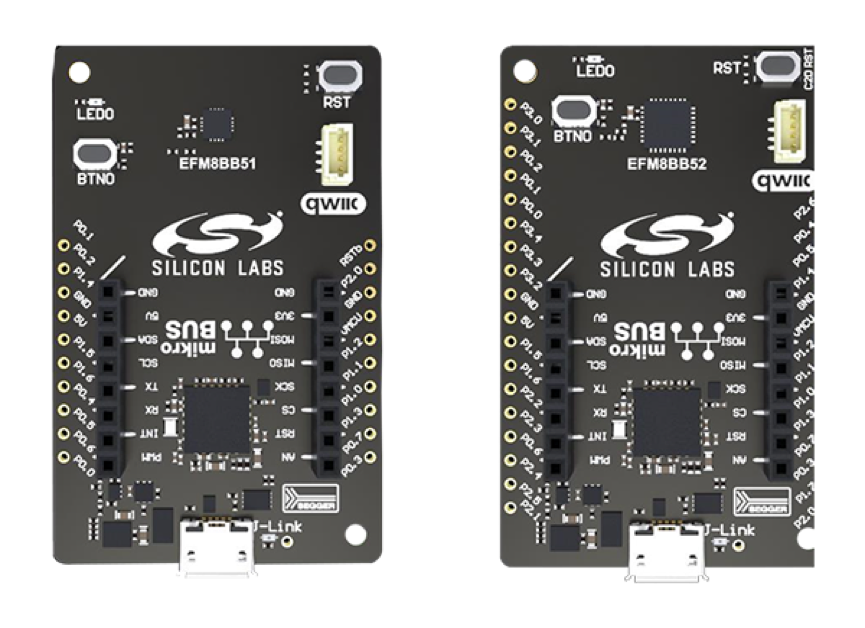

图5：EFM8BB51与EFM8BB52配套的学习套件

（图源：Silicon Labs）

毋庸置疑，在嵌入式应用市场中，32位和8位MCU并存、并重的格局，将是未来相当长一段时间内的主旋律，因此在8位MCU应用开发上的持续关注和投入，仍然会为我们带来持续的价值。EFM8 BB5系列8位MCU——这只飞入嵌入式市场的新来的“小蜜蜂”，一定会为你未来的8位MCU应用开发之旅，带来更多的“甜蜜”和乐趣——不信，你就来“尝”一下！
