拆解报告：咔咔互联4A1C无线充多合一充电站K58

来源:充电头网发布时间:2021-11-15949浏览

询问 AI

基于多设备同时充电卖点设计的桌面充电器、无线充电座如今市面上也有不少，但这类产品一般最多只能给4-5台设备同时充电。最近充电头网拿到的一款咔咔互联充电站才算是将“多”做到了极致。

咔咔互联这款充电站K58配备4A1五个USB接口，支持20W PD快充和18W QC快充。此外还支持无线充功能，可满足苹果全家桶同时进行无线充电。也就是说，这款产品可同时给8台设备同时进行充电，纵观市场能给这么多台设备充电的产品屈指可数。

下面充电头网就对咔咔互联充电站K58进行拆解，看看具体如何设计。

一、咔咔互联多合一充电站外观

包装盒正面印有产品名称、外观图以及型号K58，十分简洁突出。

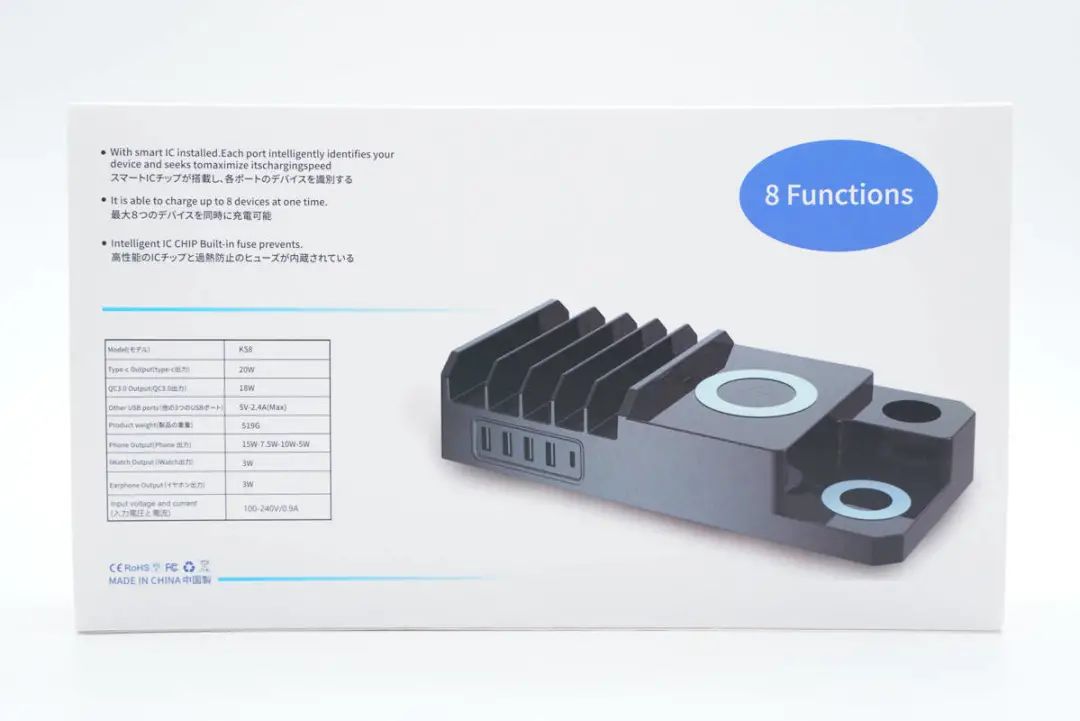

背面印有产品特性描述和参数信息。

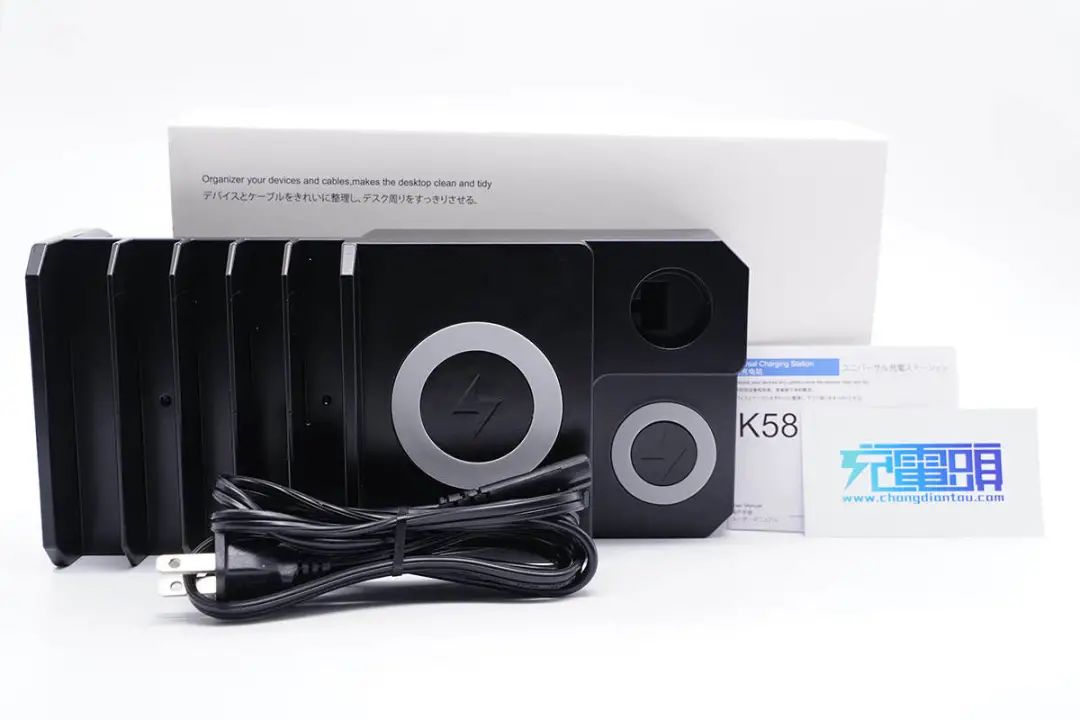

包装内含充电站、电源线和说明书。

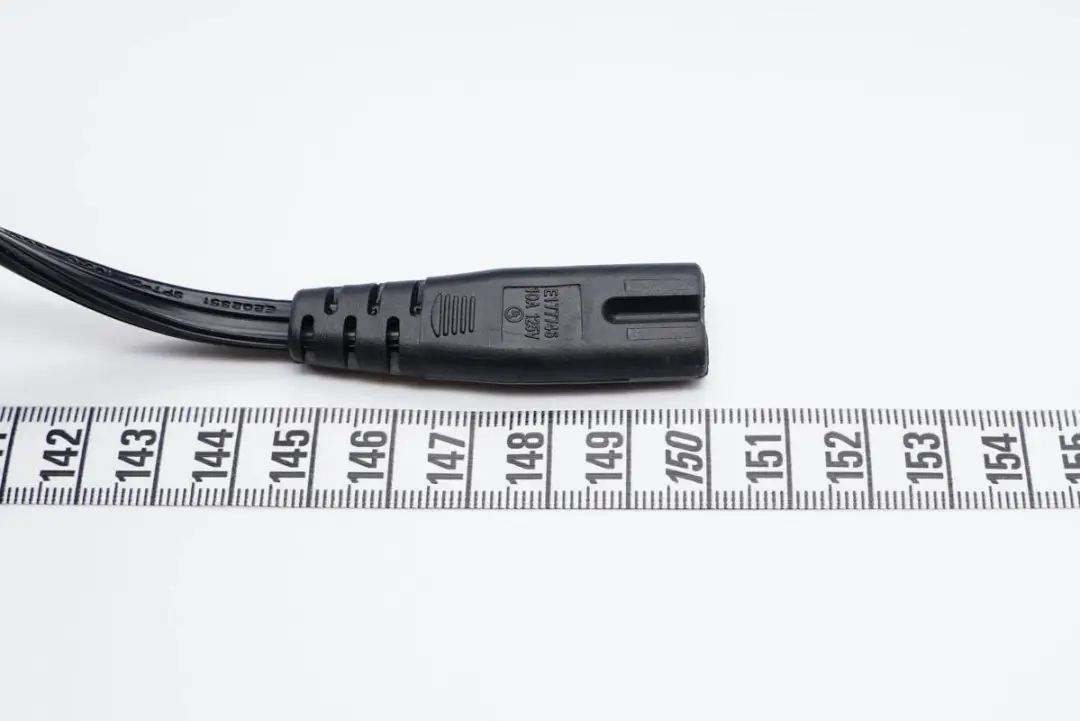

测得电源线长度约为1.5米。

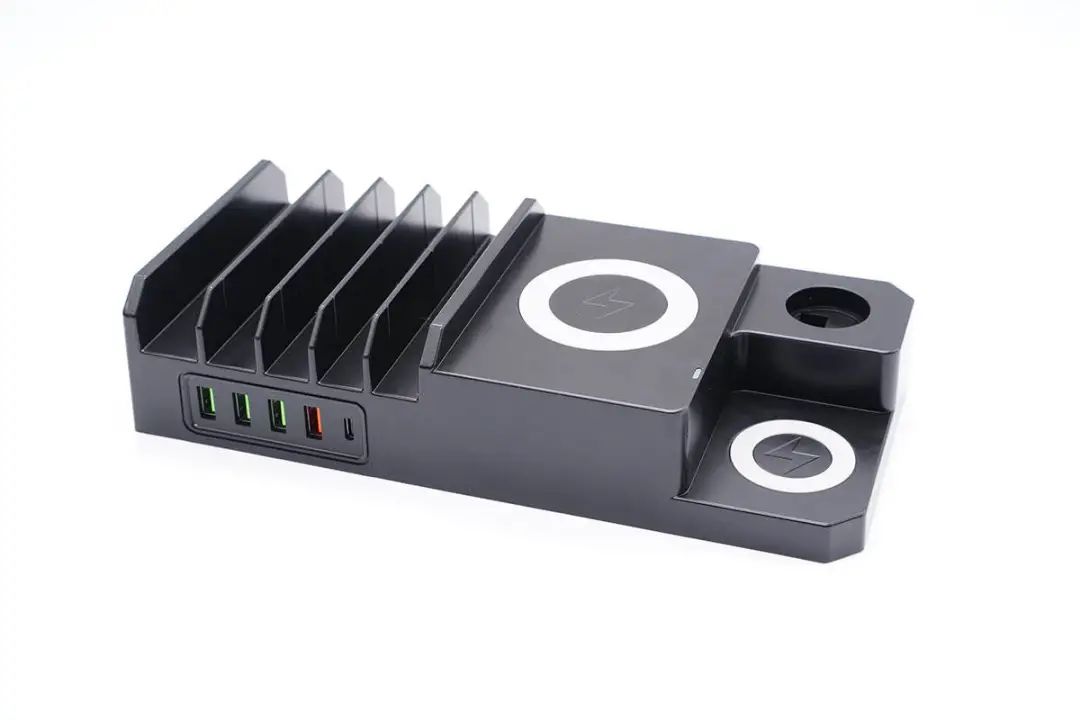

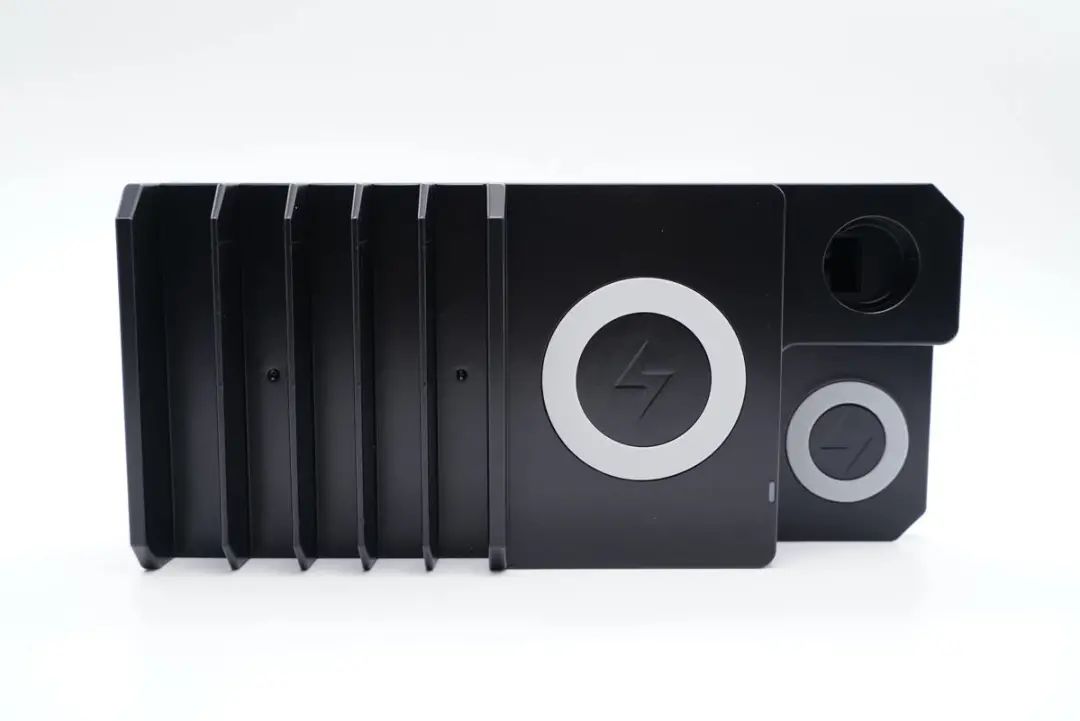

充电站采用PC材质黑色外壳，表面磨砂处理。作为一款能同时给8台设备同时充电的充电站，给人的第一印象就是机身很大，同时造型也足够新奇。

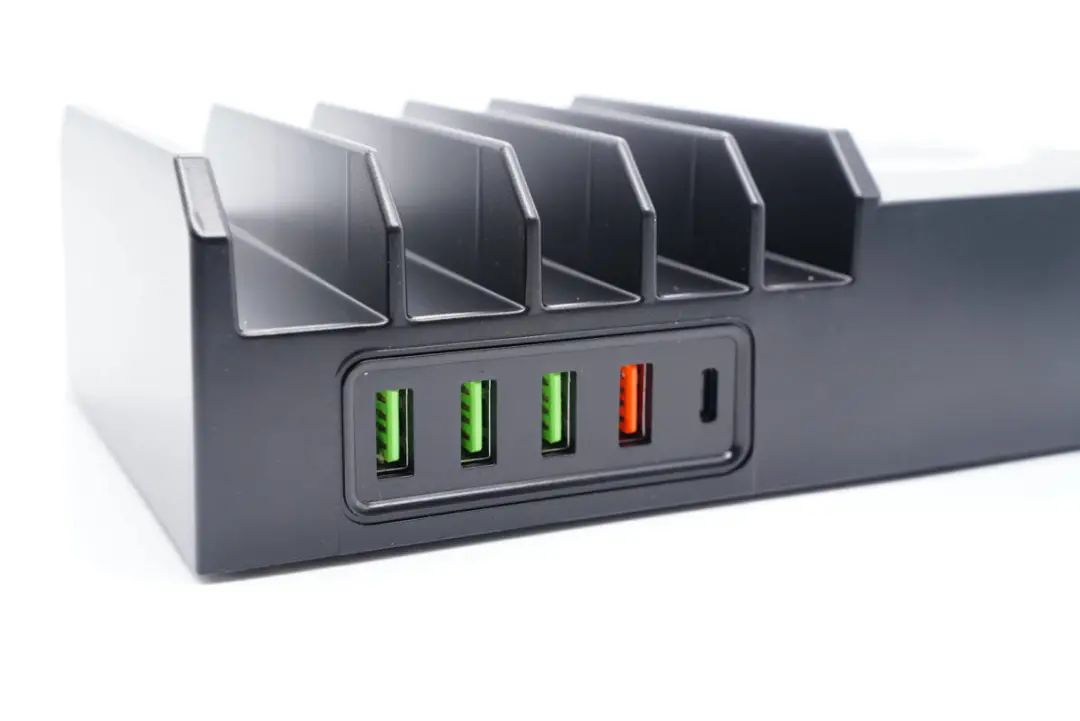

机身前端配有4A1C五个接口，支持快充的A口采用橘红色胶芯加以区别，方便使用。对应接口的机身顶部设有档板，隔出5个槽位，用于放置充电设备。如此设计即便有五台设备同时充电，桌面也不会显得杂乱无章。

机身右侧是无线充电区域，和充电器区域分界非常明显。

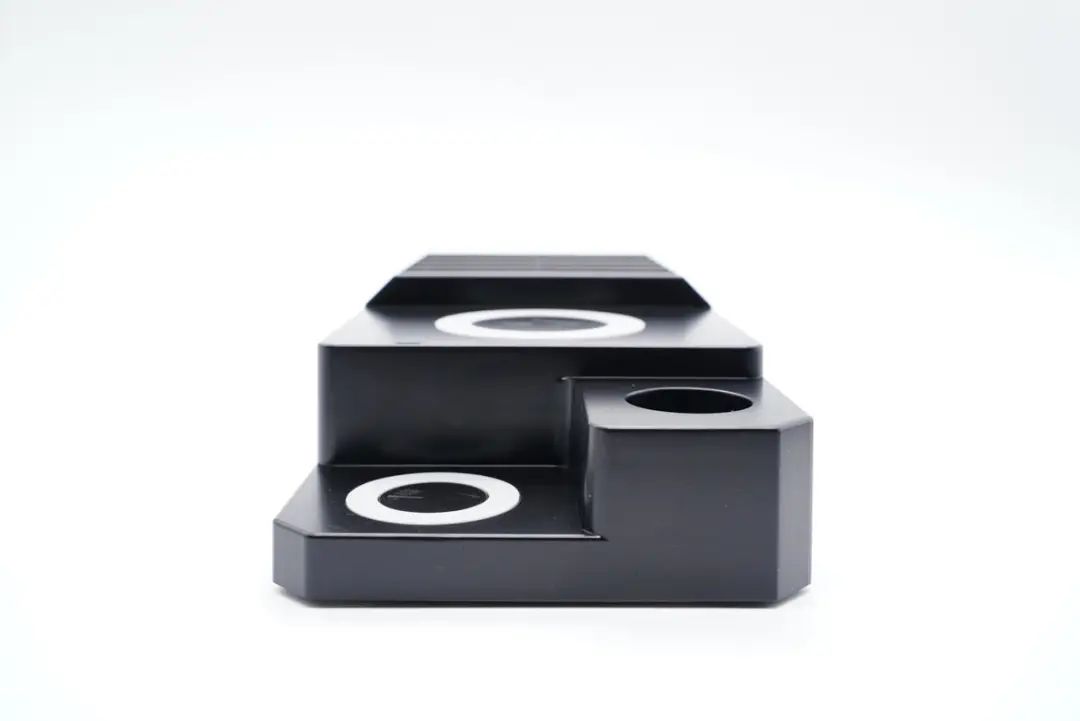

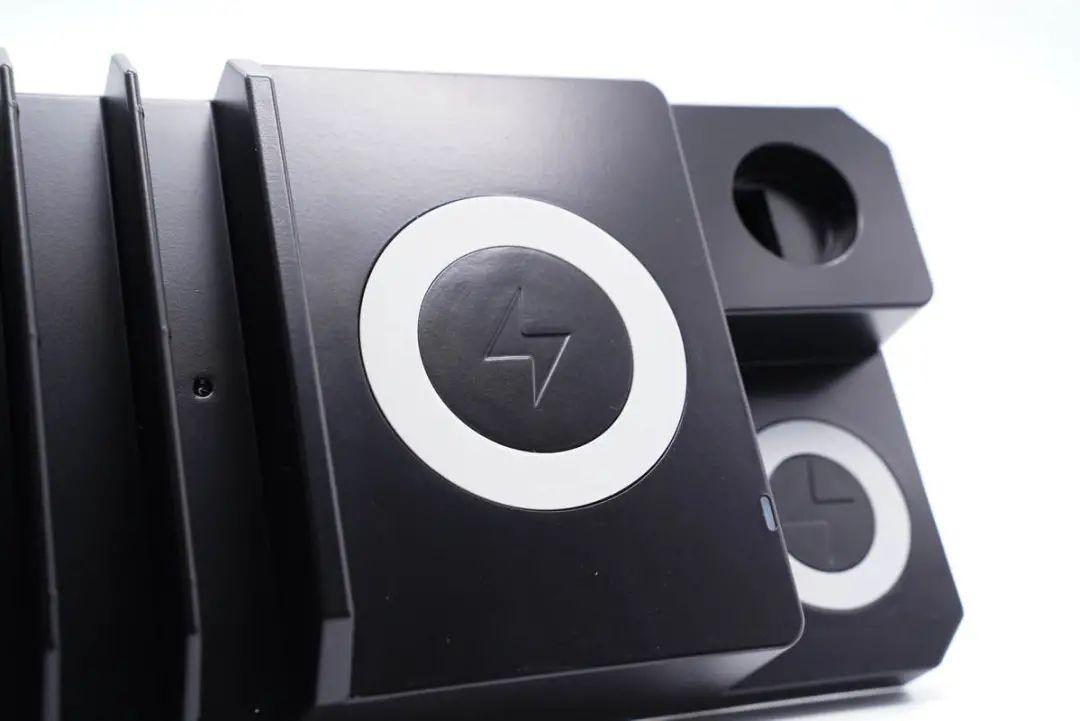

手机、手表、耳机无线充支撑台做了高低落差设计，使用更加方便。

手机和耳机无线充区域设有防滑胶圈，设备无线充电很稳定。

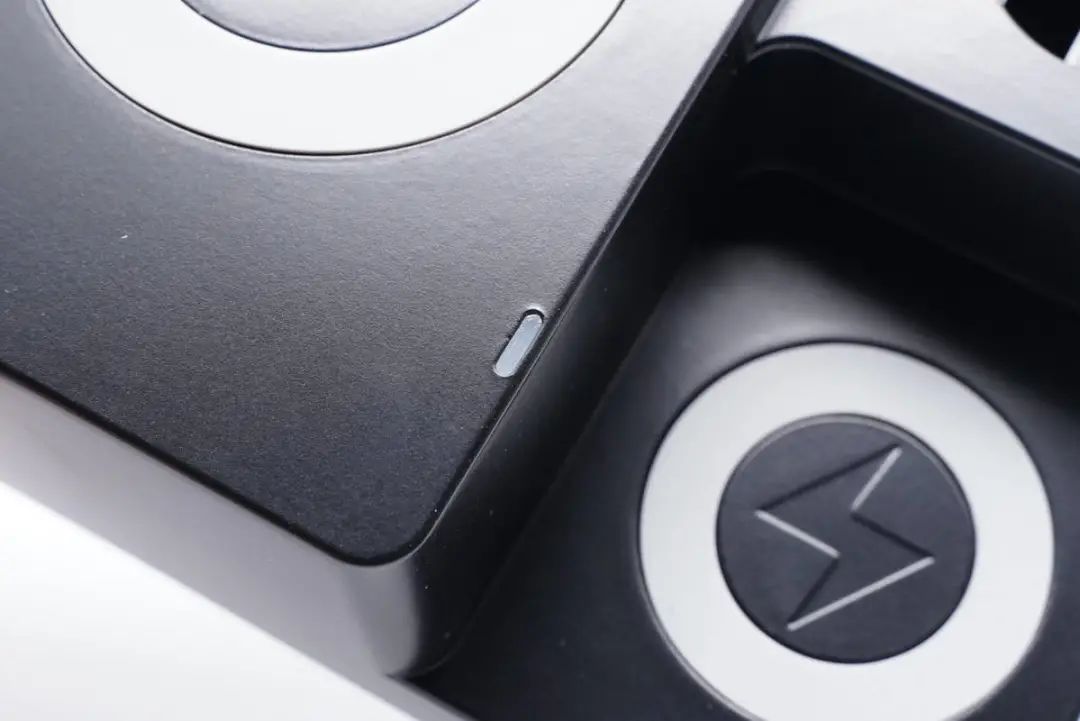

手机无线充支撑平台边缘设有指示灯。

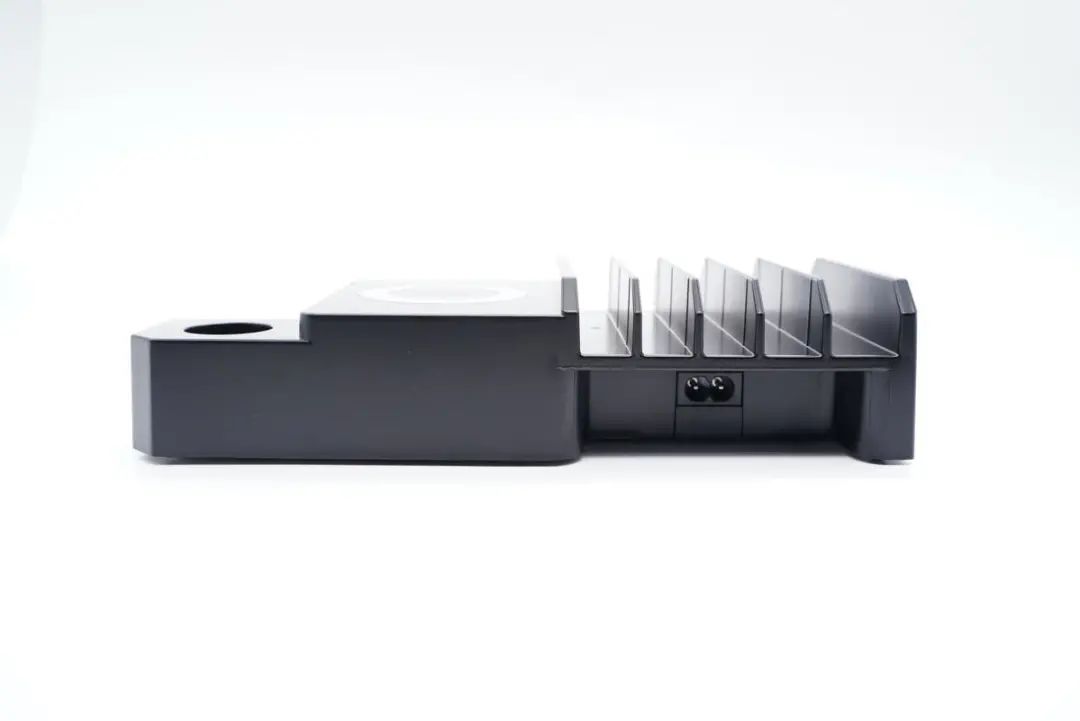

机身后端设有8字输入接口。

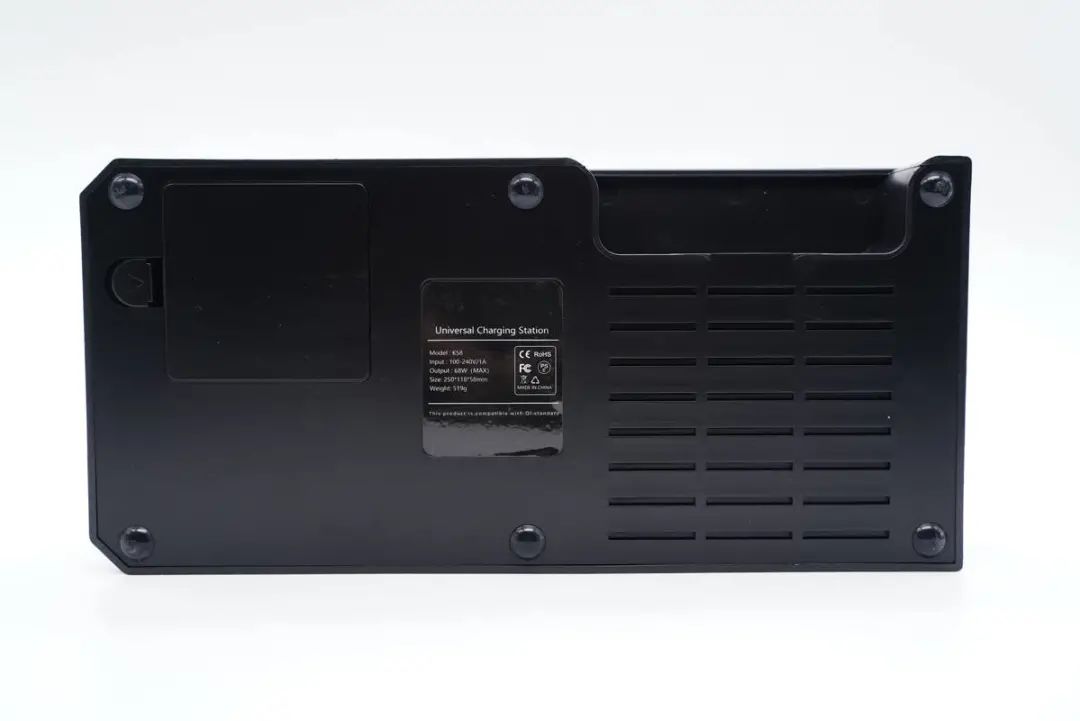

底部两侧各有三个硅胶垫，支撑防滑以及帮助散热。

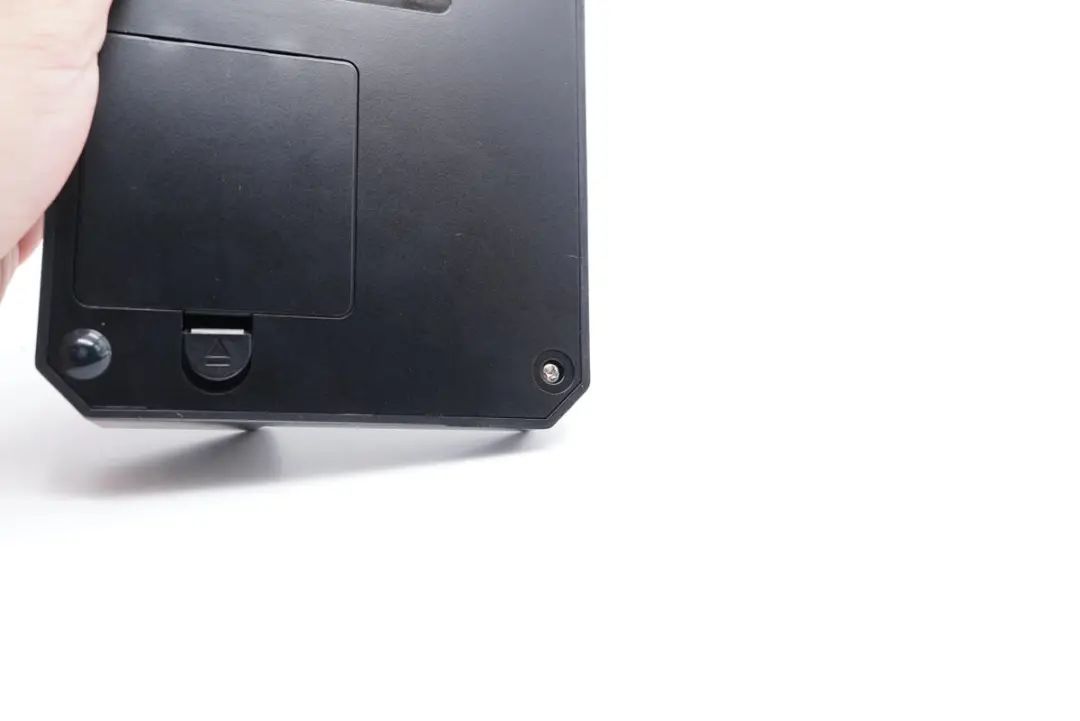

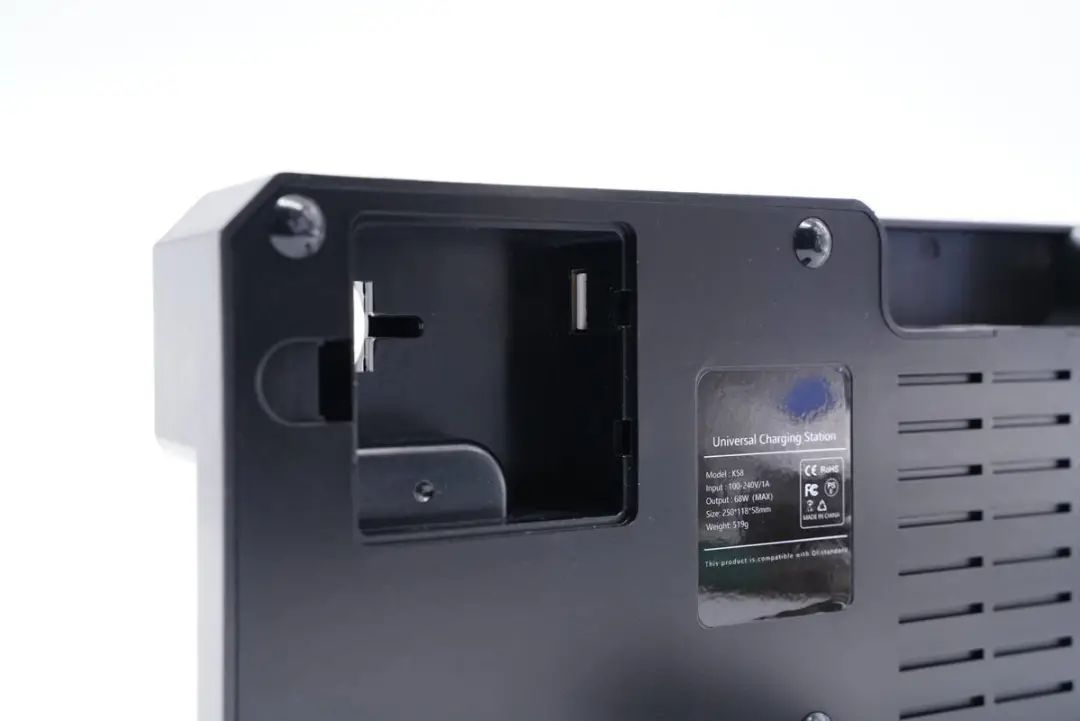

产品虽设有手表无线充平台，但需自行组装手表无线充电器，因此底部左上角设有线缆收纳仓，并有一个USB-A供电接口。

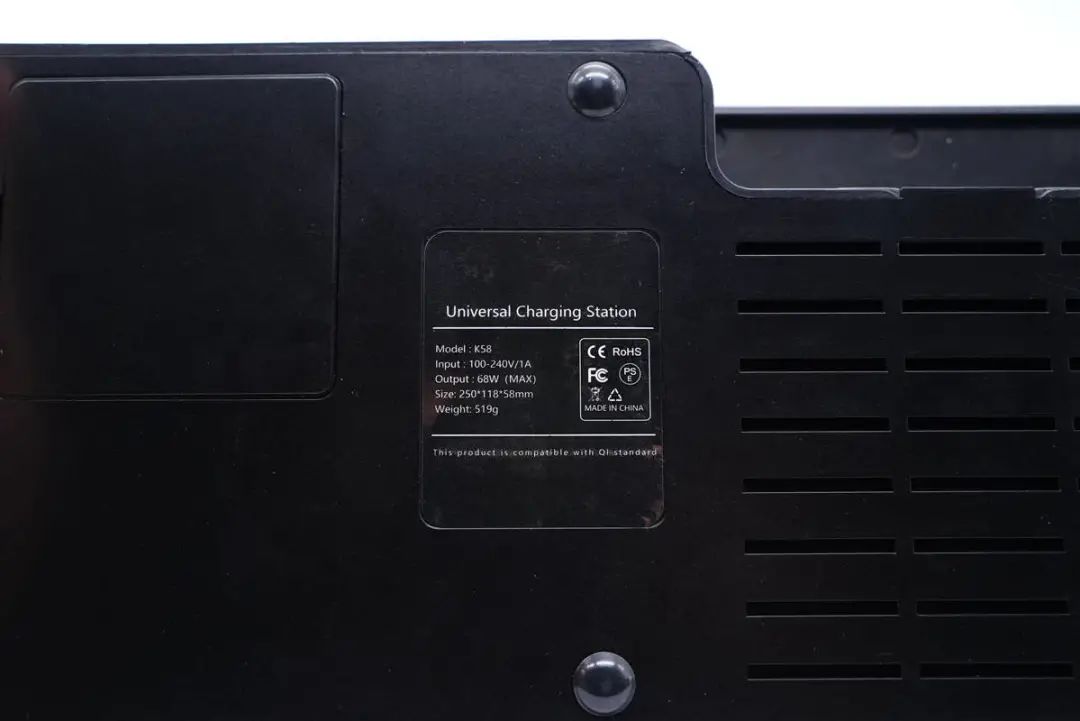

中心贴有产品铭牌（下面部分参数来自包装盒）：

型号：K58

输入：100-240V/1A

输出：68W Max

USB-C输出：20W

USB-A快充口输出：18W

USB-A标充口输出：5V2.4A Max（每口）

手机无线充输出：15W/10W/7.5W/5W

手表无线充输出：3W

耳机无线充输出：3W

尺寸：250*118*58mm

重量：519g

产品已经通过了CE、FCC、RoHS、PSE认证。

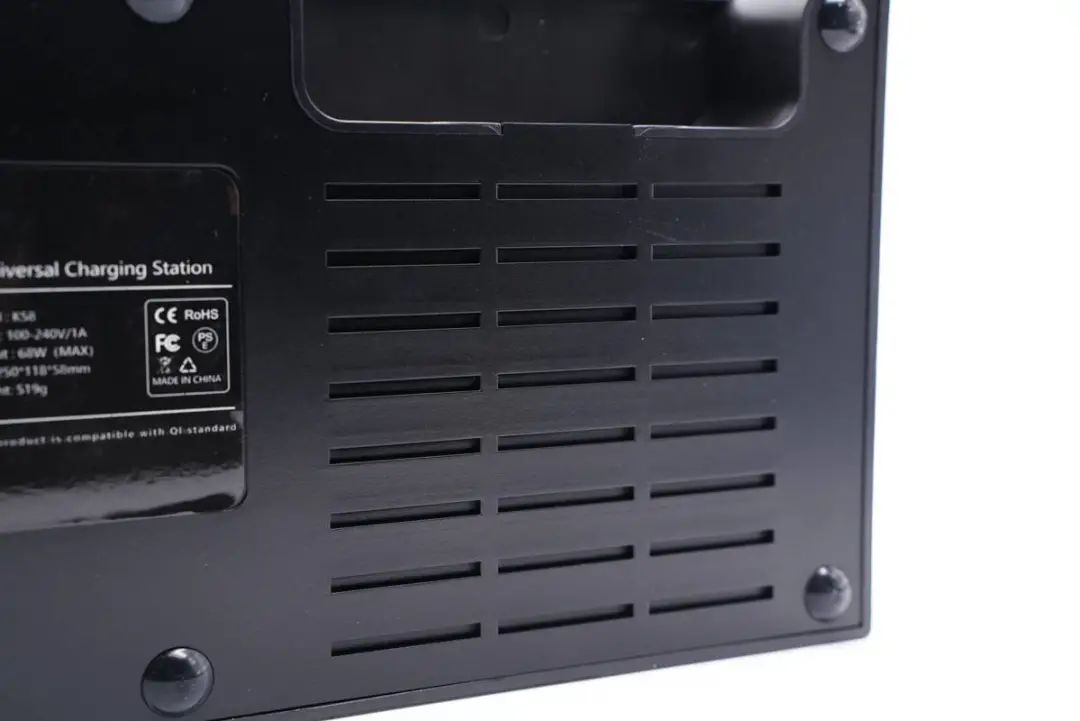

底部右侧设有散热窗口。

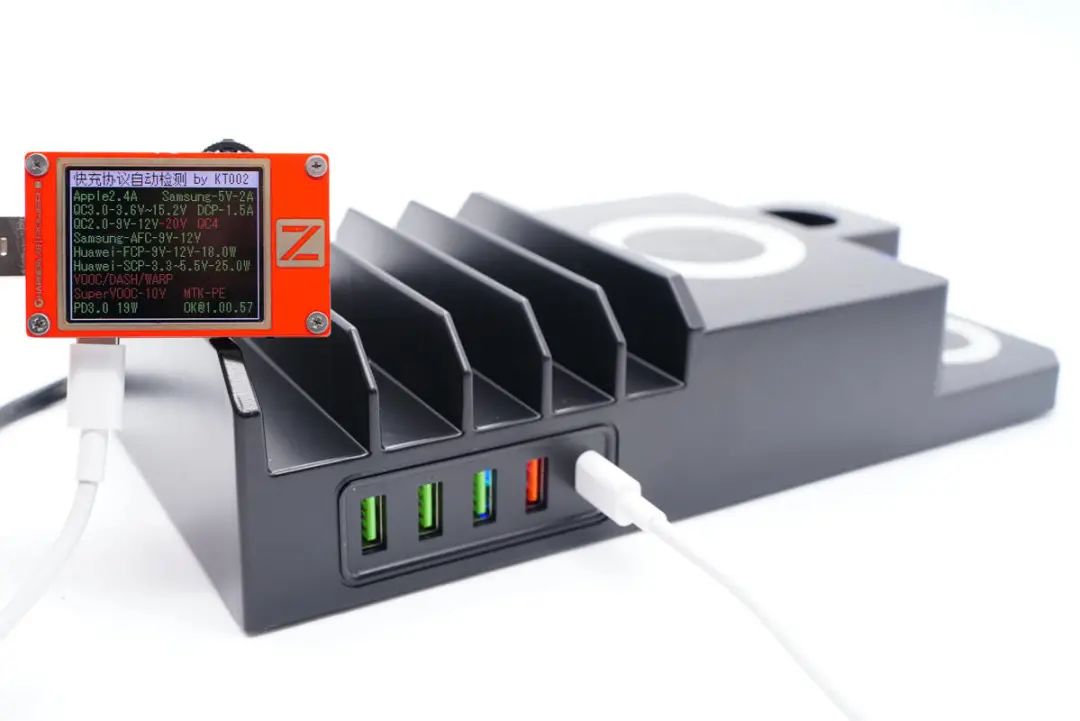

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PD3.0快充协议。

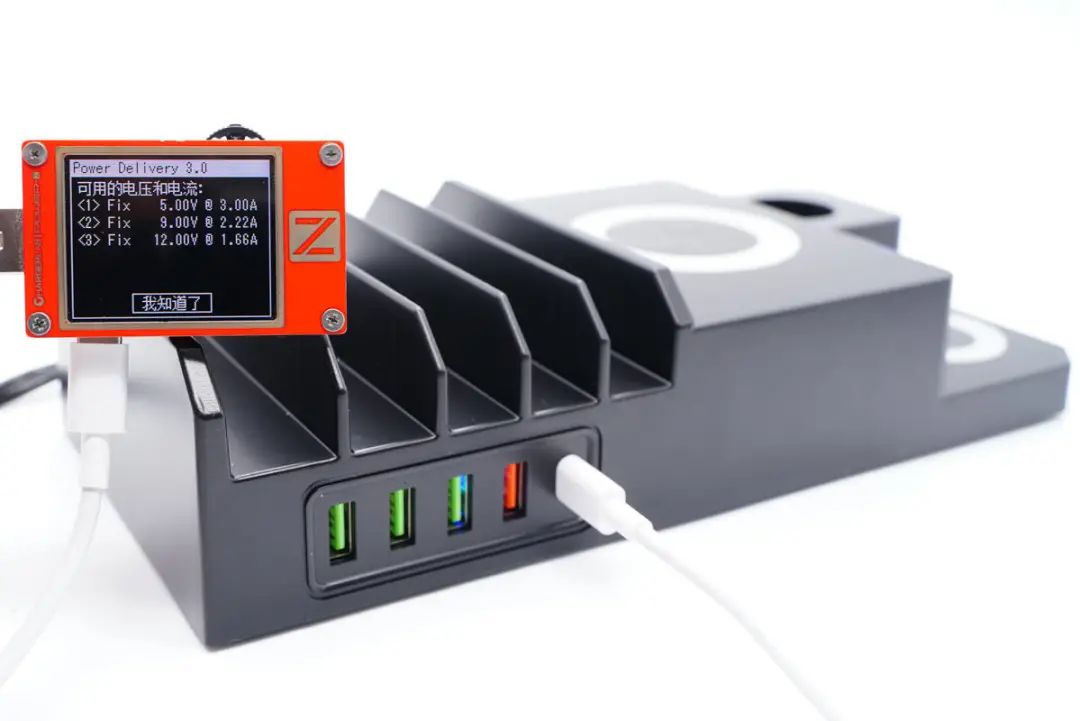

此外PDO报文显示C口还具备5V3A、9V2.22A、12V1.66A三组固定电压档位。

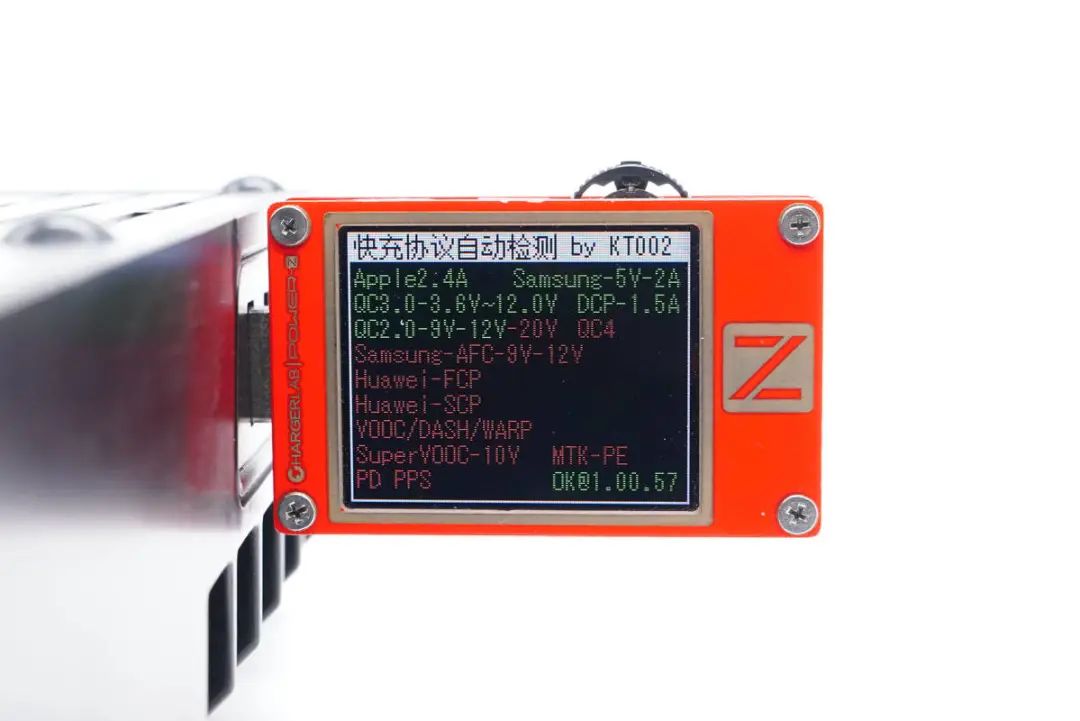

另外测得USB-A快充口支持Apple 2.4A、Samsung 5V2A、DCP、QC2.0/3.0协议。

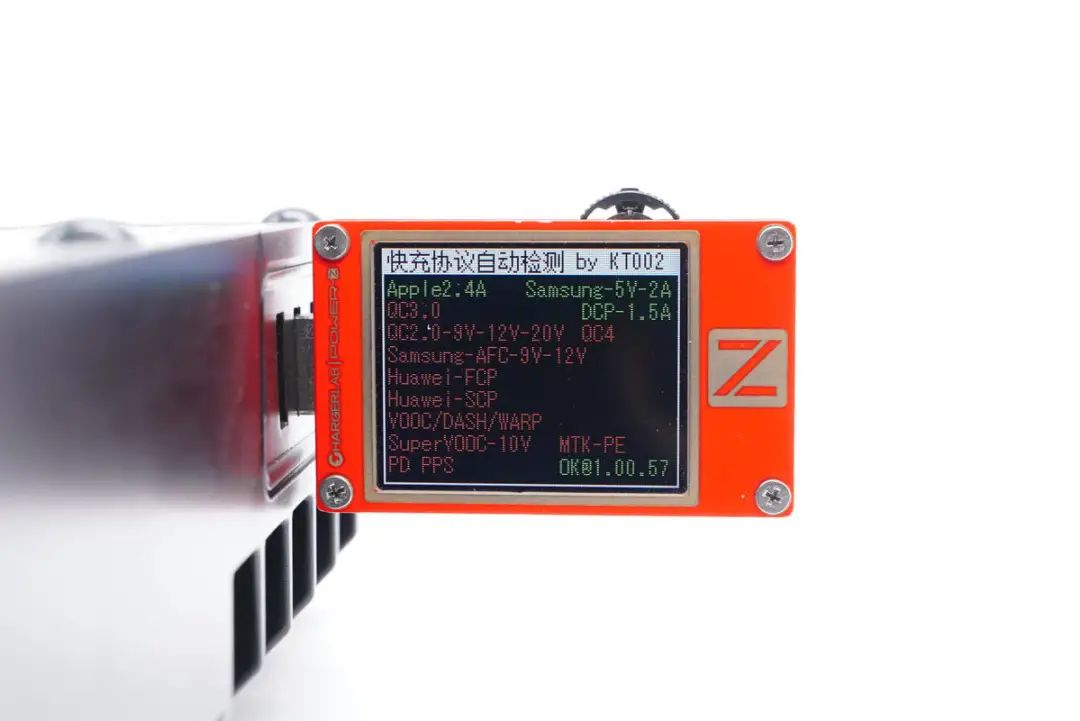

三个USB-A标充口支持Apple 2.4A、Samsung 5V2A、DCP协议。

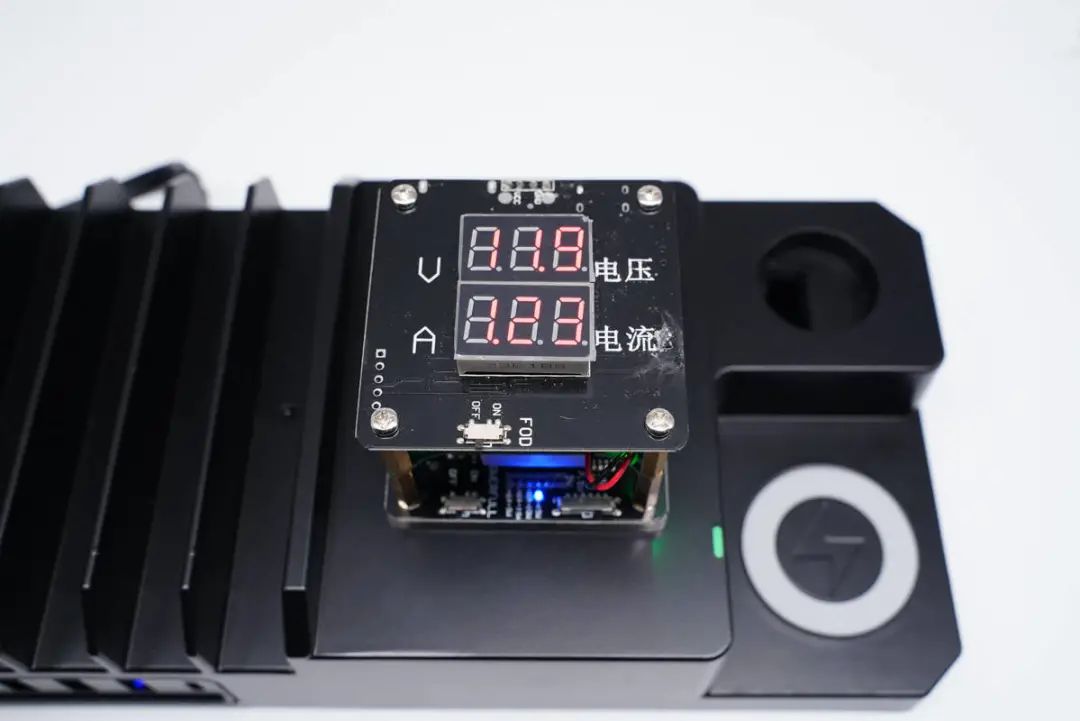

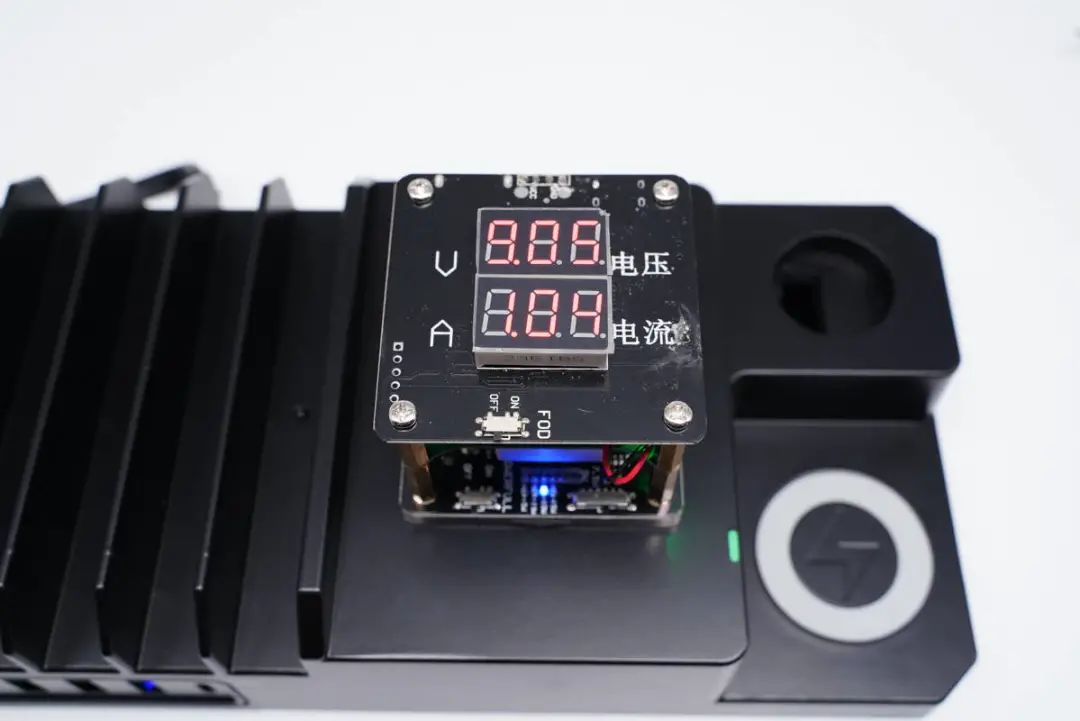

另外实测手机无线充输出功率为9.05V 1.04A 9.4W，指示灯亮绿光。

还测得另一个无线充输出功率档位为11.9V 1.23A 14.6W。

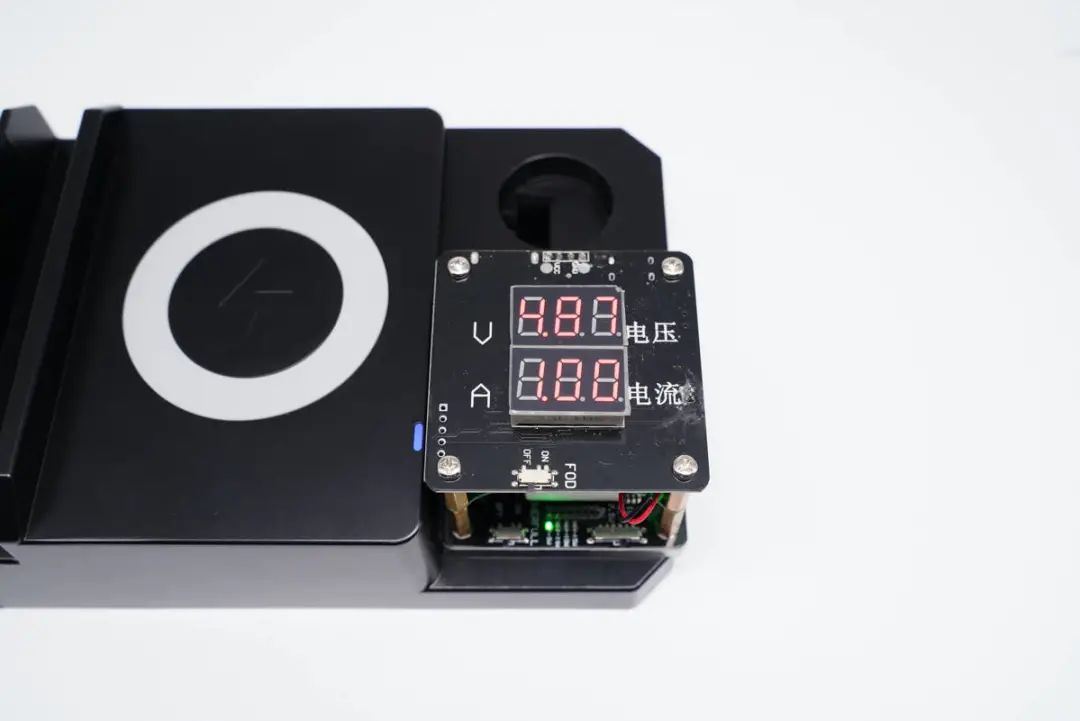

测得耳机无线充输出功率为4.87V 1A 4.87W。

二、咔咔互联多合一充电站拆解

胶垫下设有隐藏螺丝。

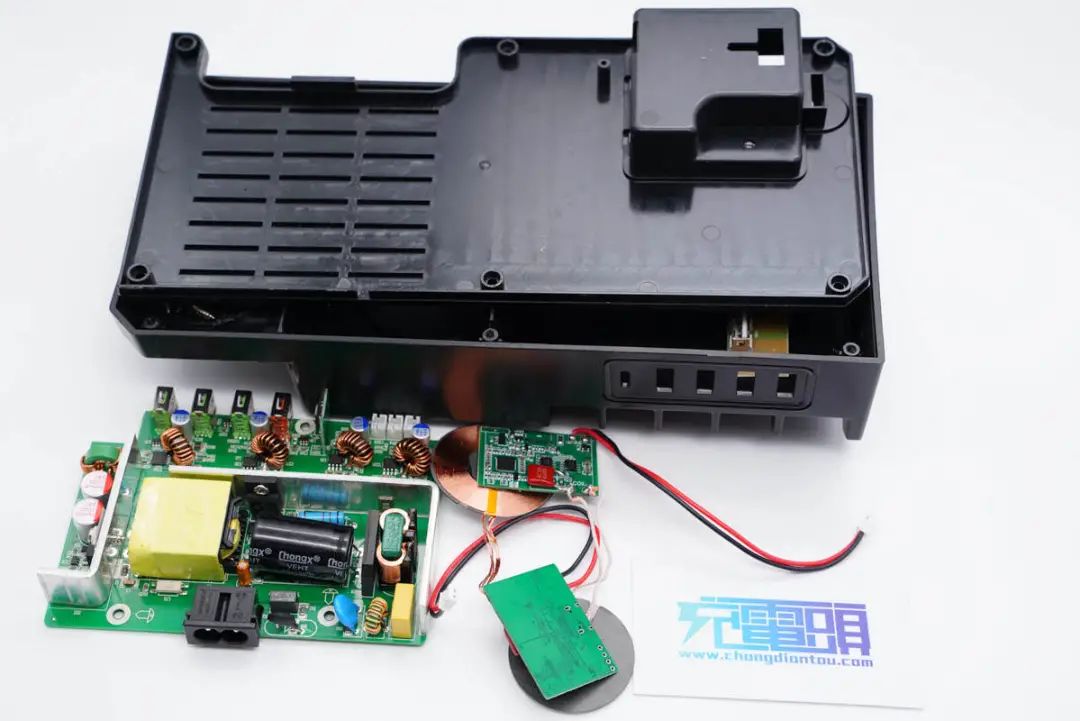

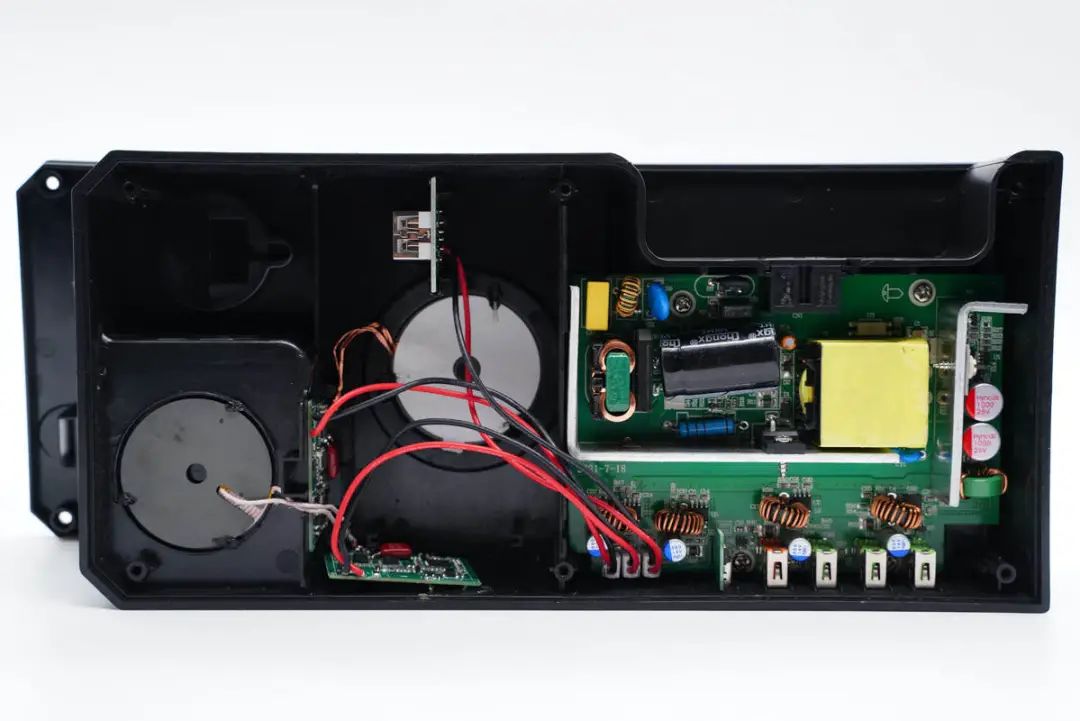

拆掉螺丝打开底部外壳，充电器电路板使用螺丝固定，另外三块小板通过塑料插槽固定。

三组连接导线均为插拔式设计，方便组装。

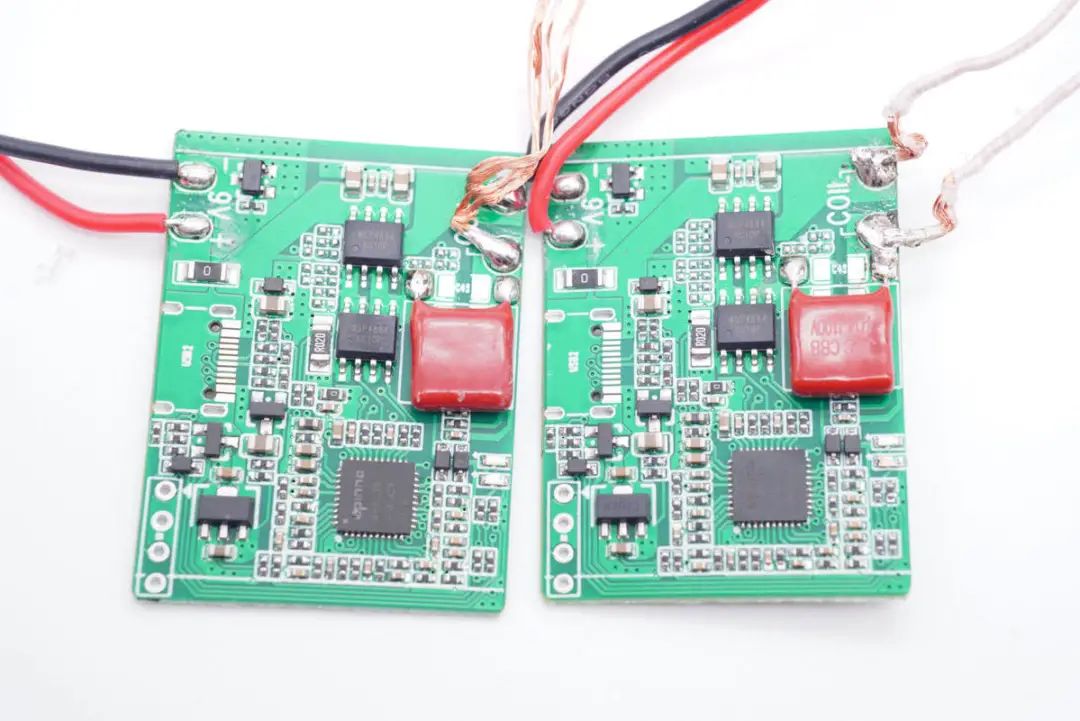

手机和耳机无线充小板设计完全相同，采用了一样的无线充方案，只是对耳机无线充输出功率做了限制。

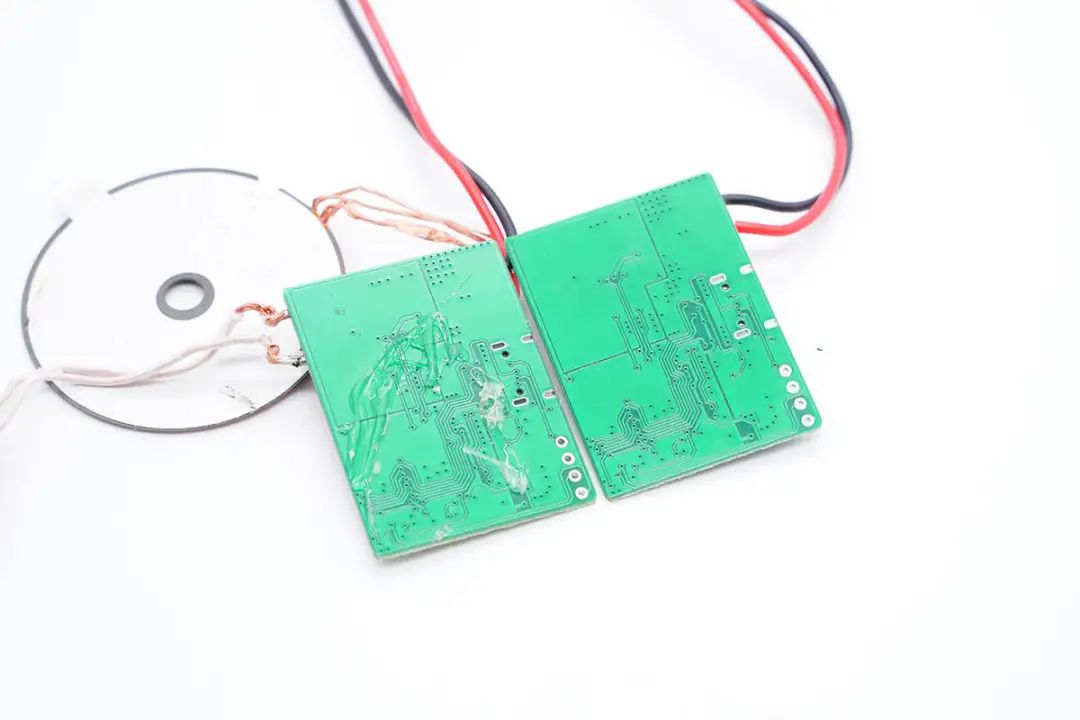

两块小板背面一览，都没有元器件。

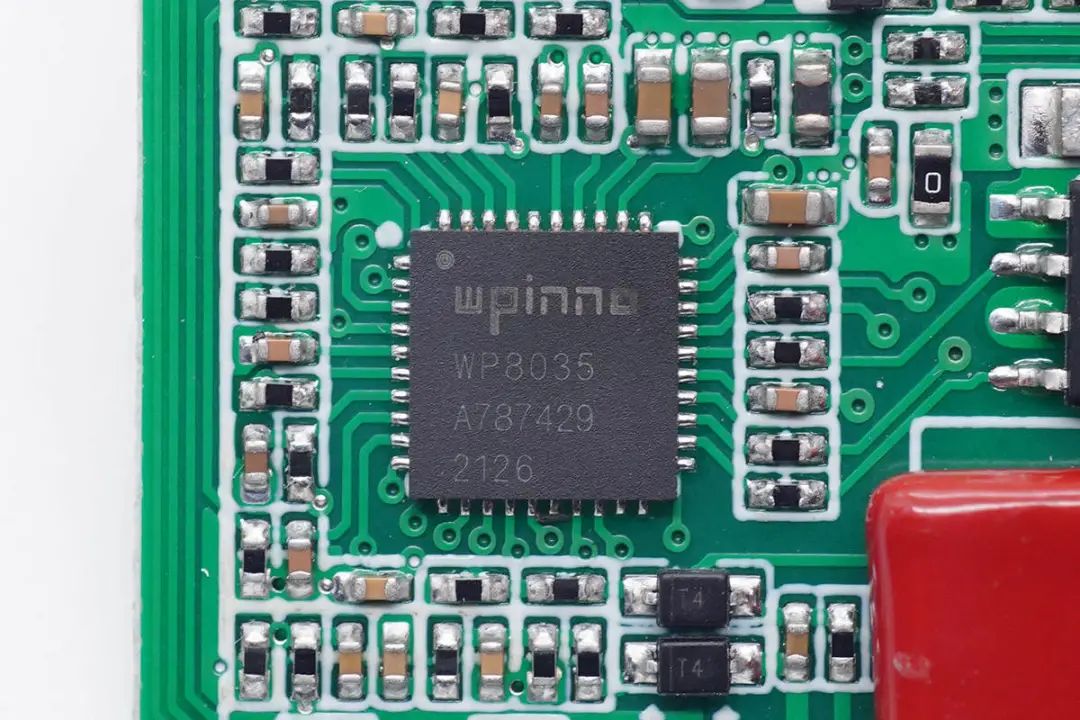

无线充电主控芯片采用维普创新WP8035，这是一颗15W无线充SoC发射芯片，内部集成MCU、驱动IC等。内置32KB Flash，支持板端/USB口双重升级程序、输入口支持用户自定义协议输入，是高集成度、高性能的无线充电发射端方案。

维普创新WP8035满足QI标准V1.2.4版本，同时兼容苹果7.5W、三星10W、华为10W、LG 15W等多种手机；内部集成MCU、ADC，实现无线充电功能的同时可以实现客户定制化；同时内部能够对电流&电压双重信号进行解码，准确的辨别发射端的需求；内部集成算法，能准确识别FOD；支持各种保护。

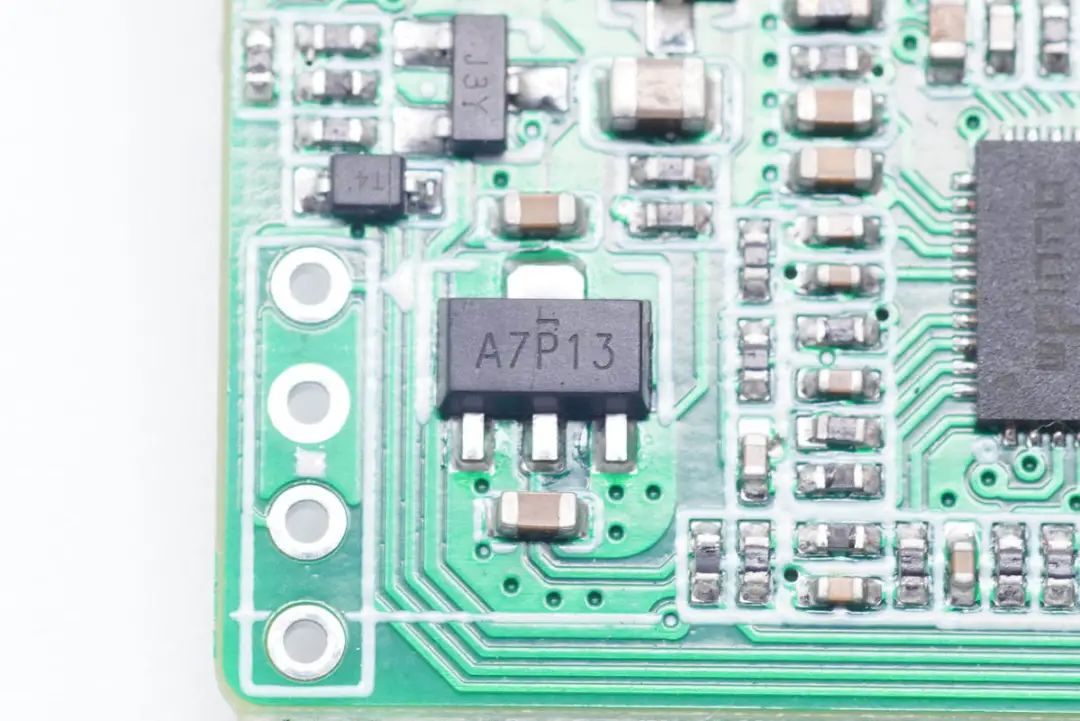

丝印A7P13的芯片。

WINSOK微硕WSP4884，耐压30V，导阻18.5mΩ，SOP-8封装。这是一颗高性能MOS管，在传统SOP-8封装中集成了两个MOS，采用先进的高密度技术，可提供同类产品中相对小的Ciss和RDSON。

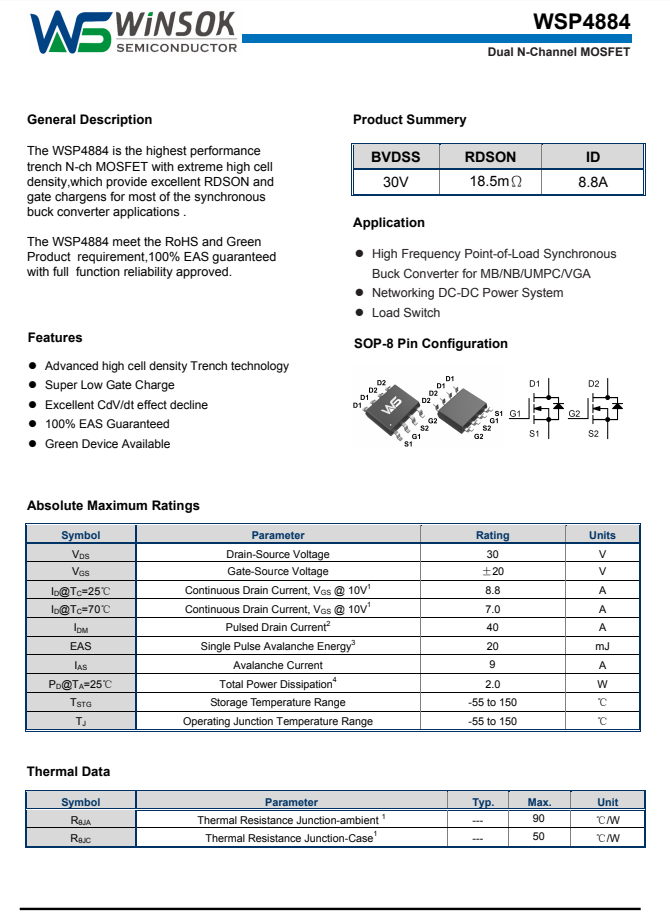

微硕WSP4884资料信息。

充电头网拆解了解到，微硕MOS可广泛应用在充电器、无线充、移动电源、车充、扩展坞等领域，并被优越者USB-C多功能扩展坞、电友5000mAh双向快充石墨充电宝、omnicharge OMNIMOBILE 12800 PRO移动电源、omni charger Mobile 25600 PRO移动电源、ANKER30W PD快充充电器、佰拓佳车载无线充电支架等数十款产品采用。

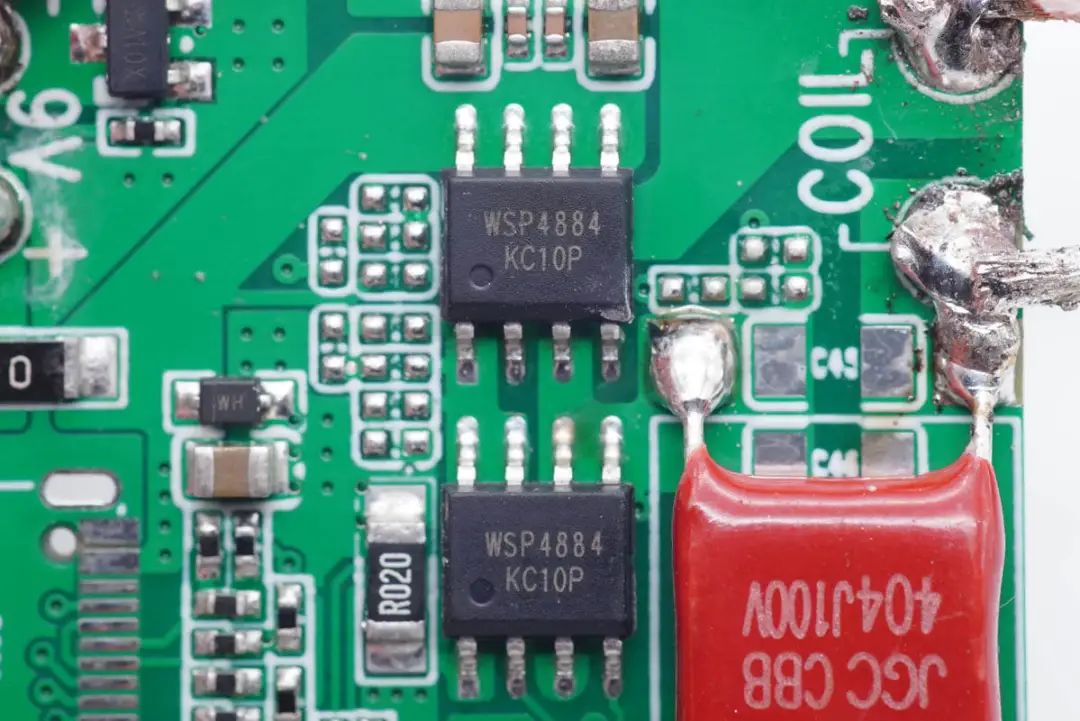

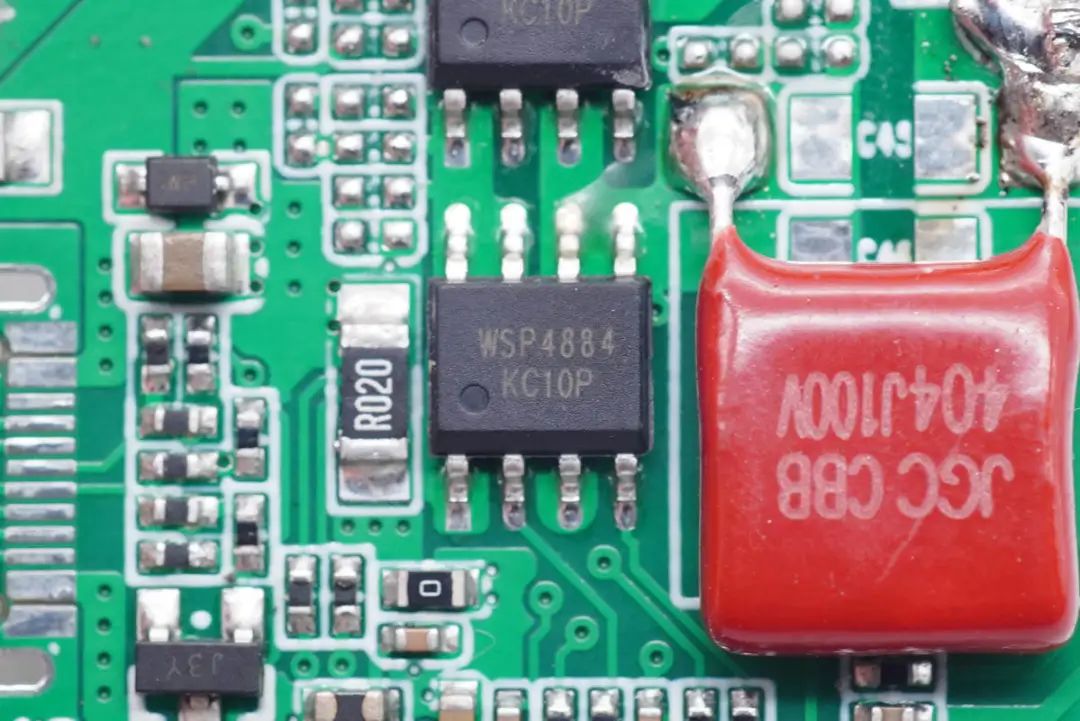

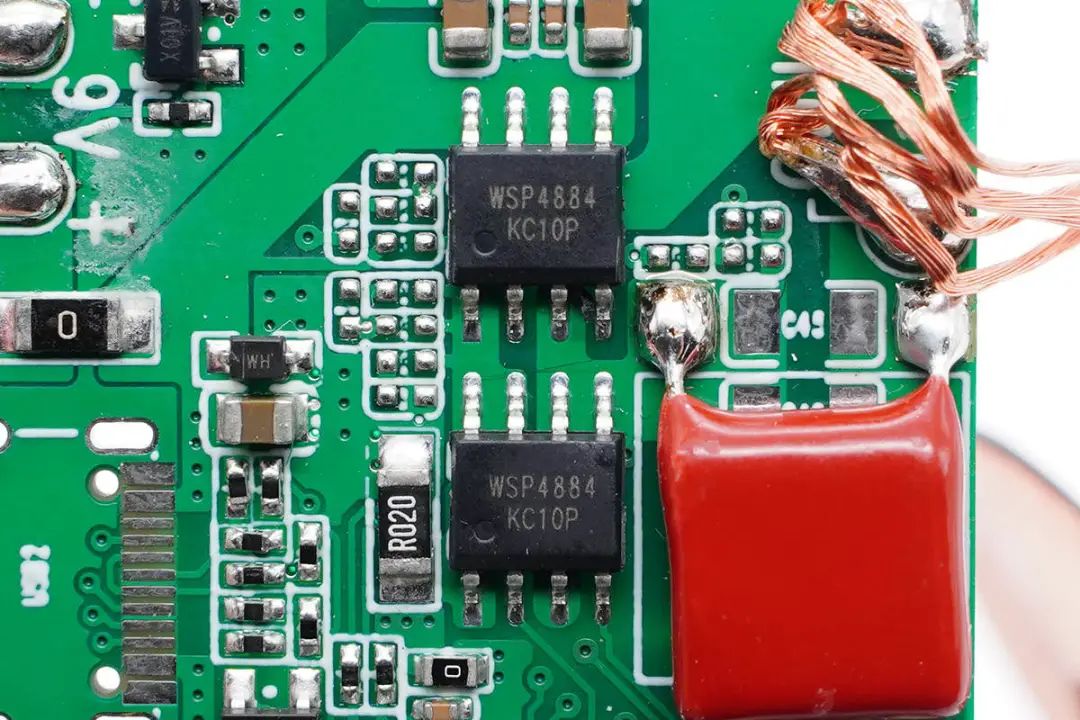

另一颗微硕WSP4884特写，采用两颗驱动无线充电线圈。

另一组微硕WSP4884 MOS管特写。

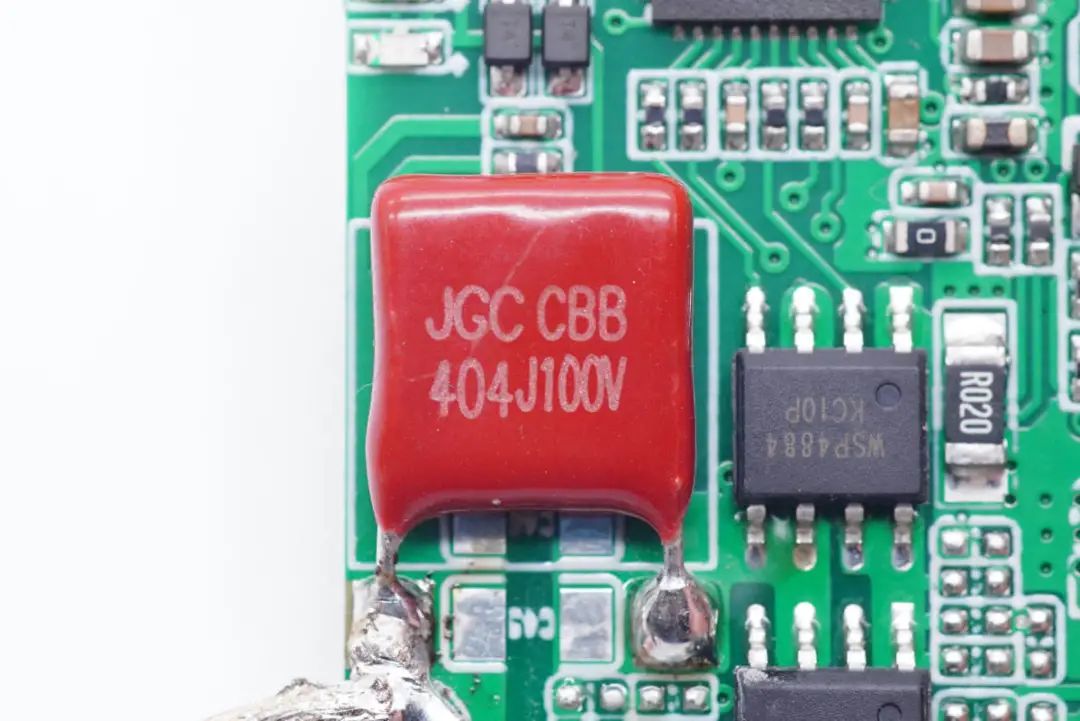

CBB谐振电容特写，404J100V。

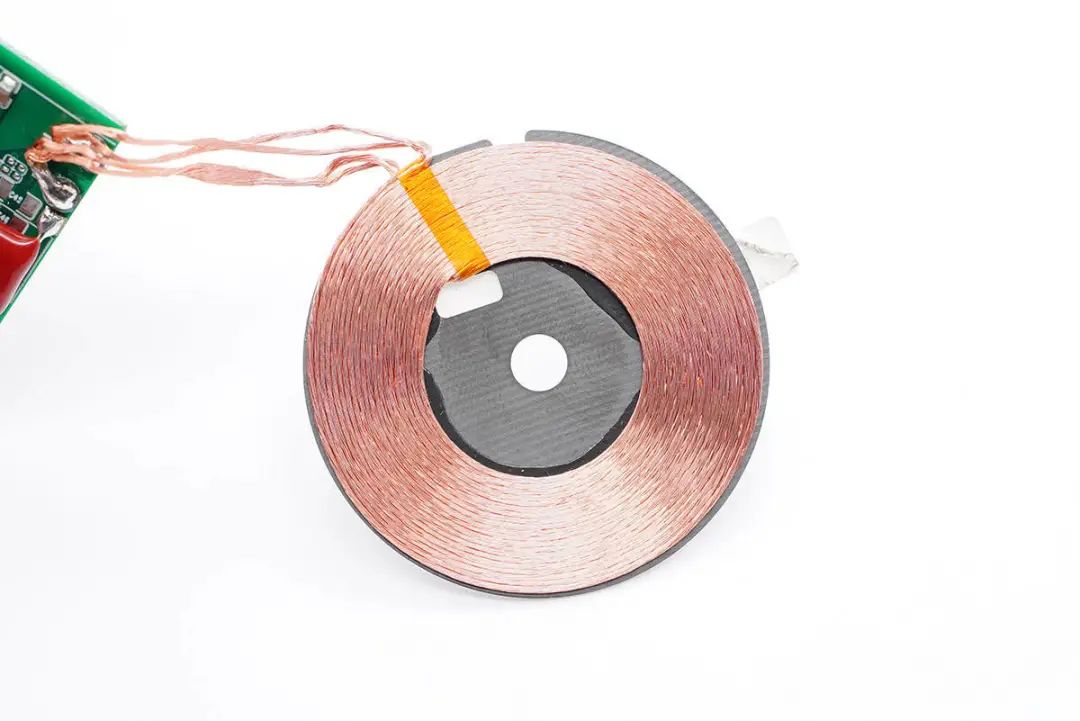

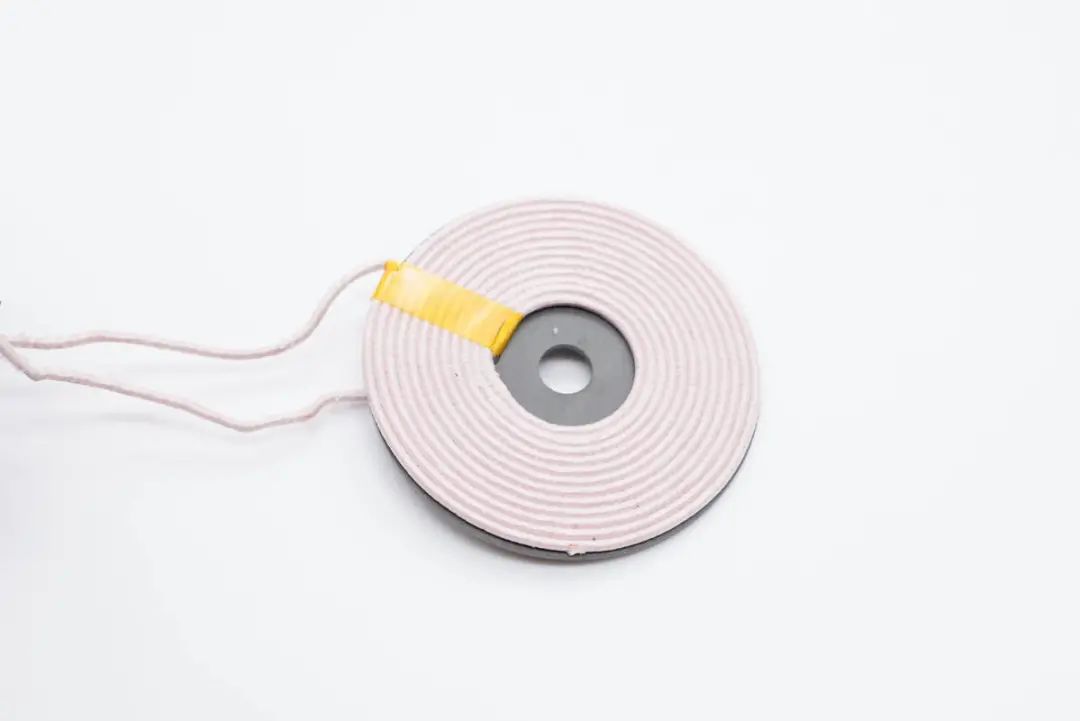

手机无线充电线圈特写，利兹线绕制。

耳机无线充电线圈特写。

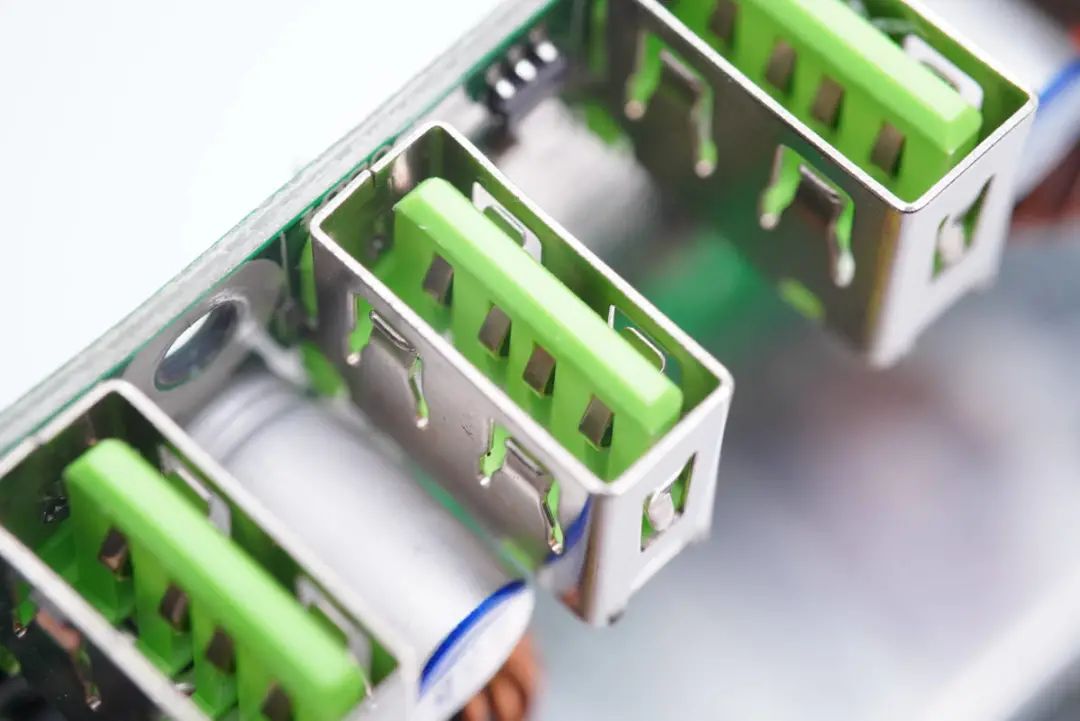

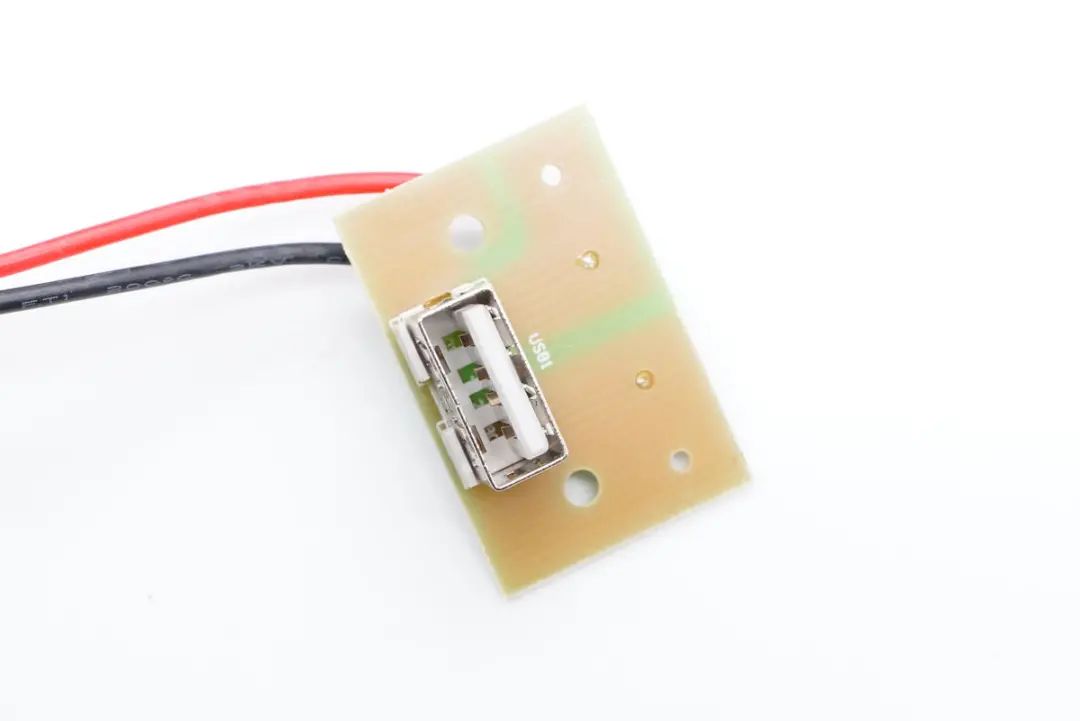

第三块小板上仅焊接USB-A口母座。

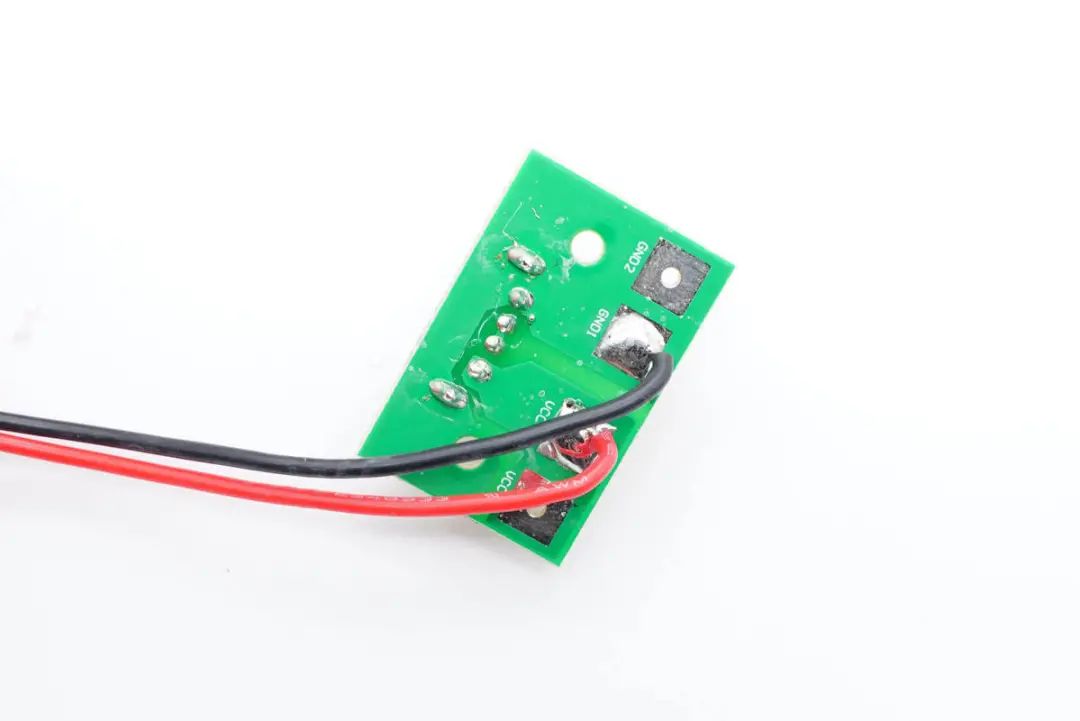

小板另一面一览。

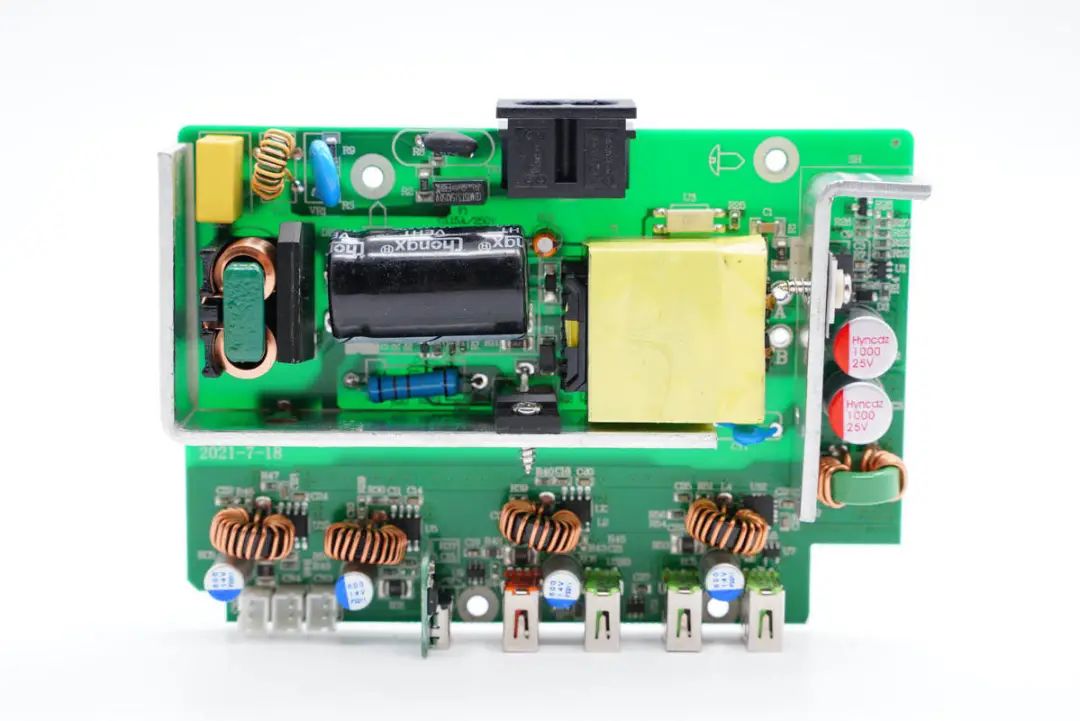

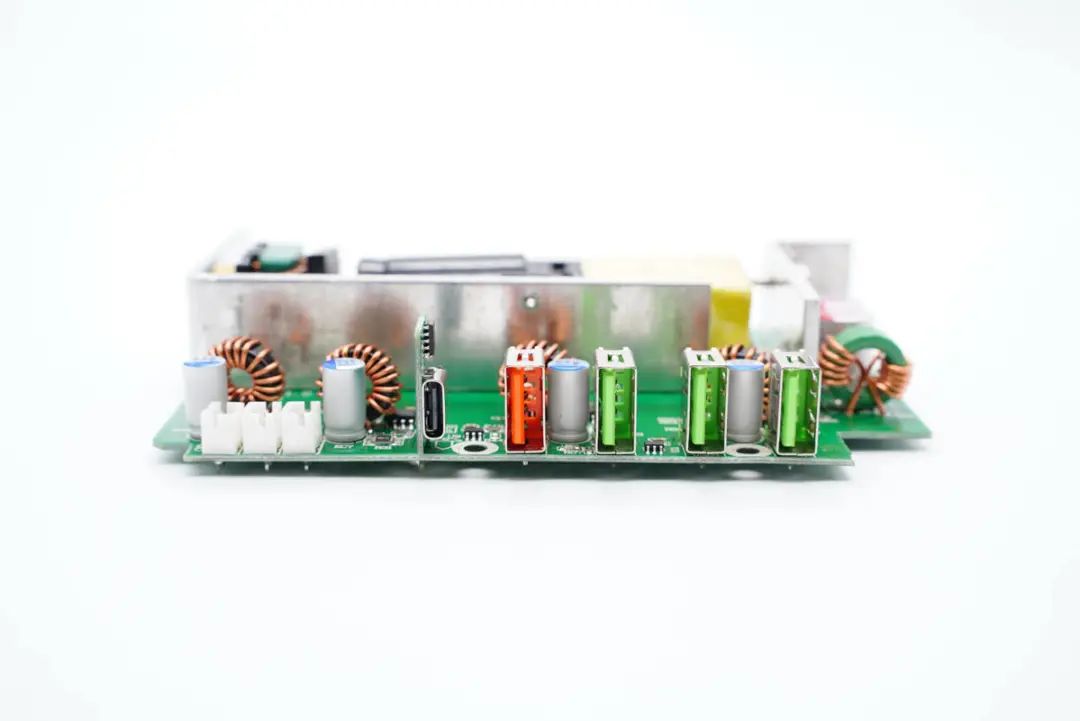

充电器PCB板正面一览，元器件布局稀疏避免积热，另外为初级高压MOS管以及同步整流管配有散热片。

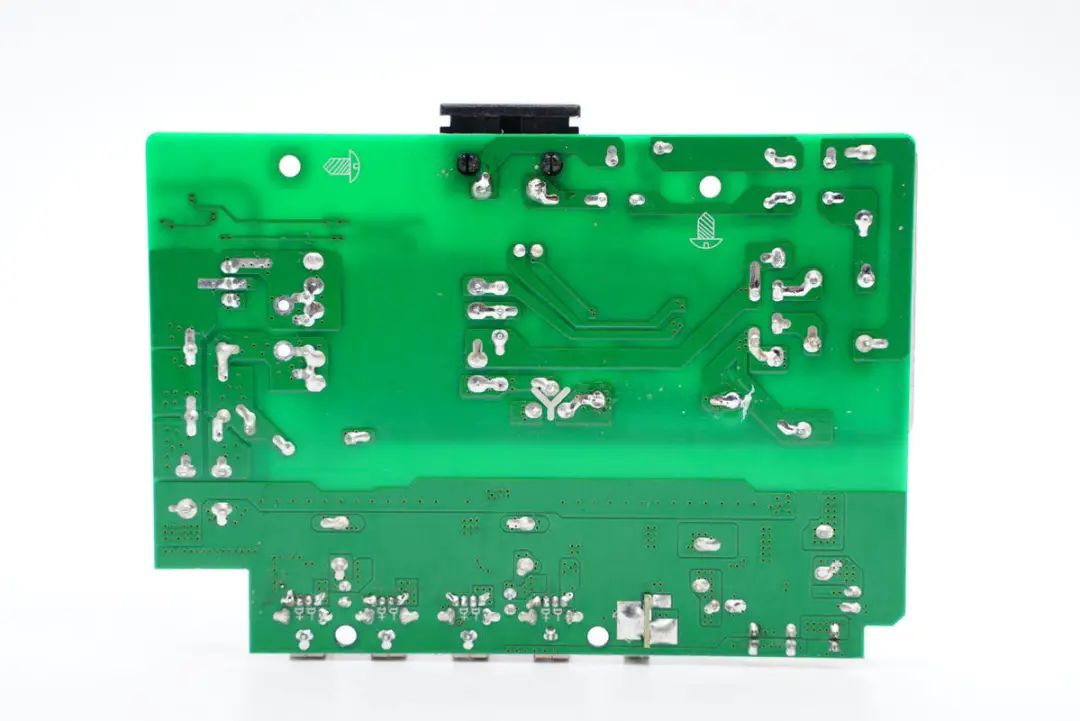

PCB板背面没有元器件。

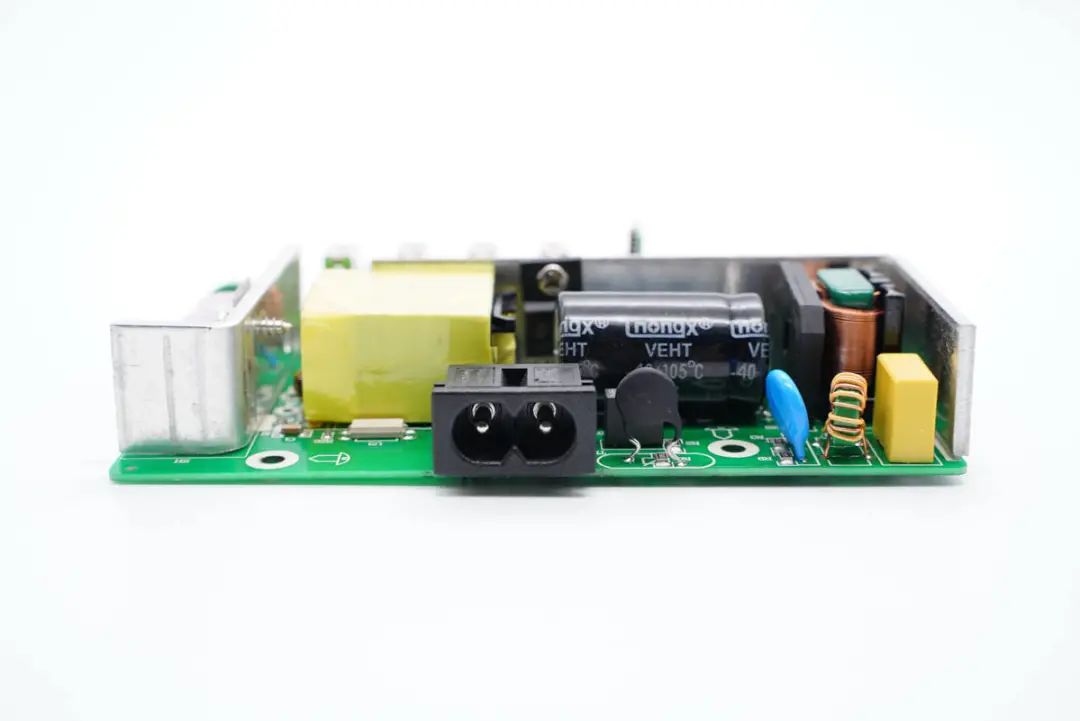

输入端一览，散热片围住区域设有初级侧保险丝、电感、电容以及变压器等器件。

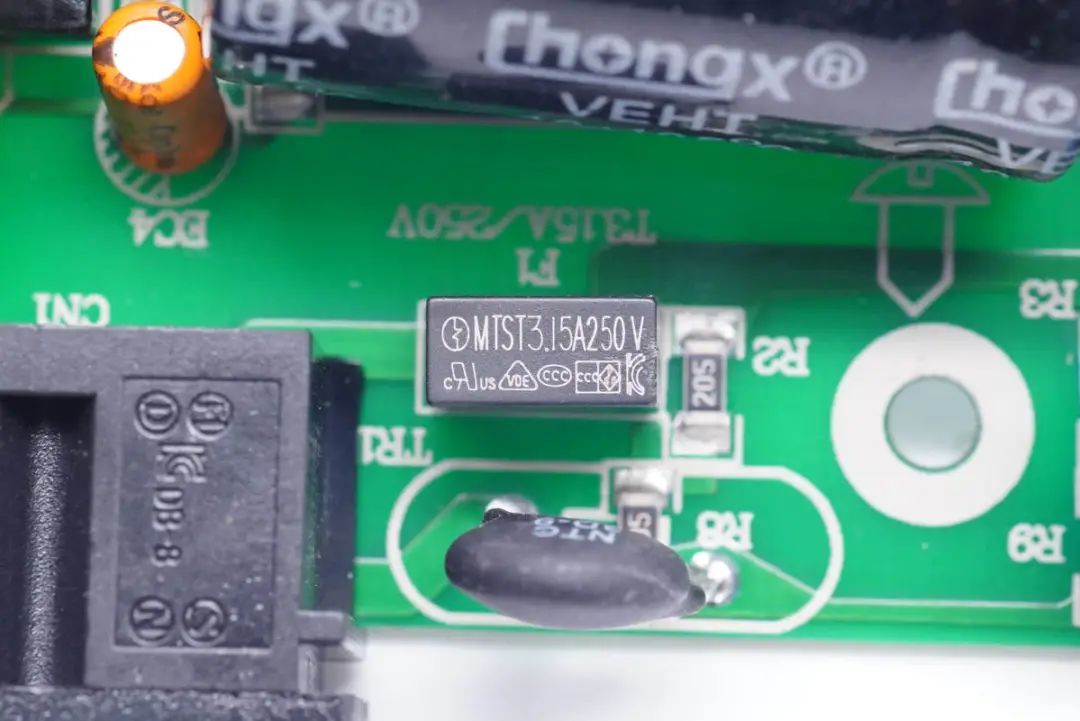

延时保险丝规格为3.15A 250V。

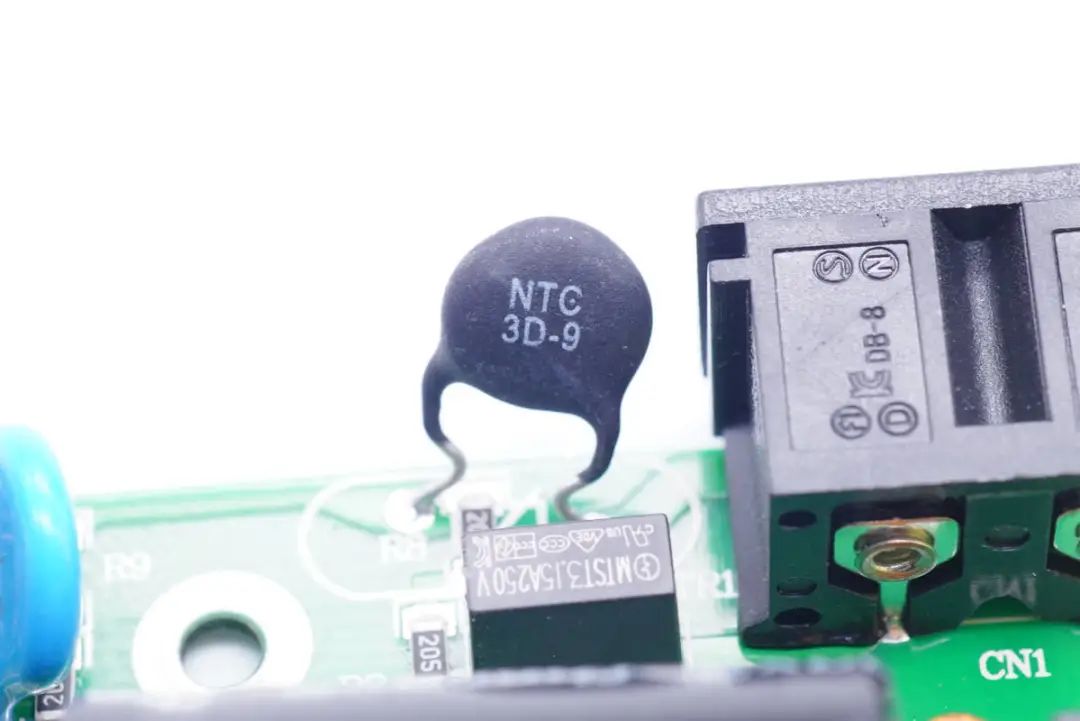

NTC浪涌抑制电阻用于抑制上电浪涌电流。

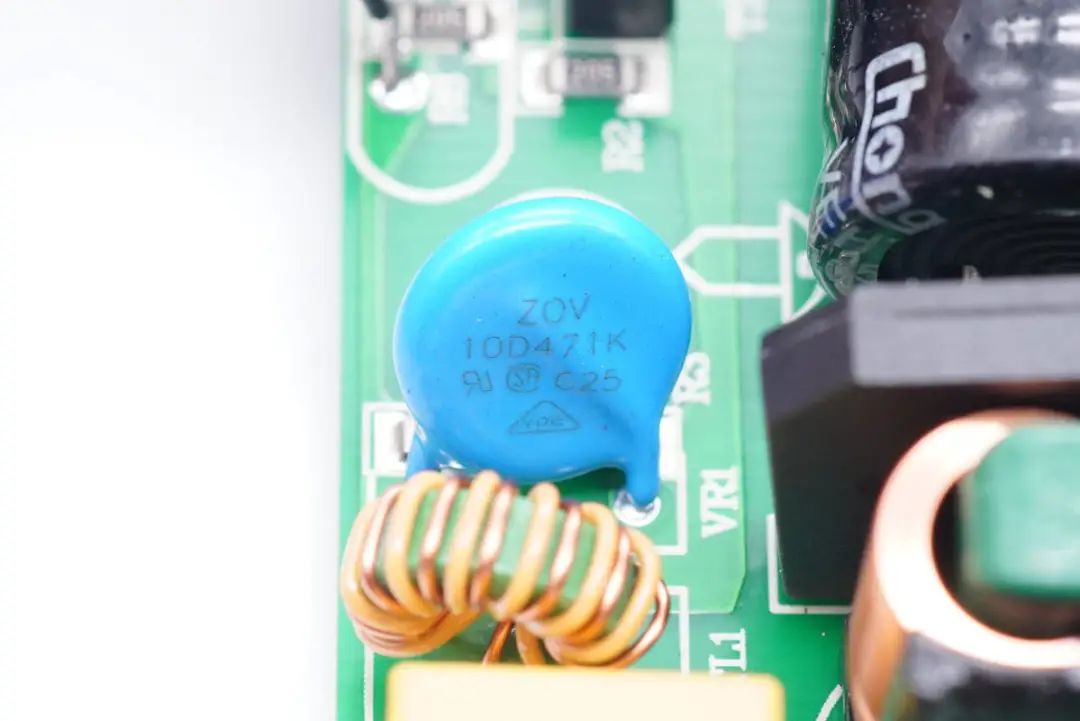

10D471K压敏电阻，进行输入过压保护。

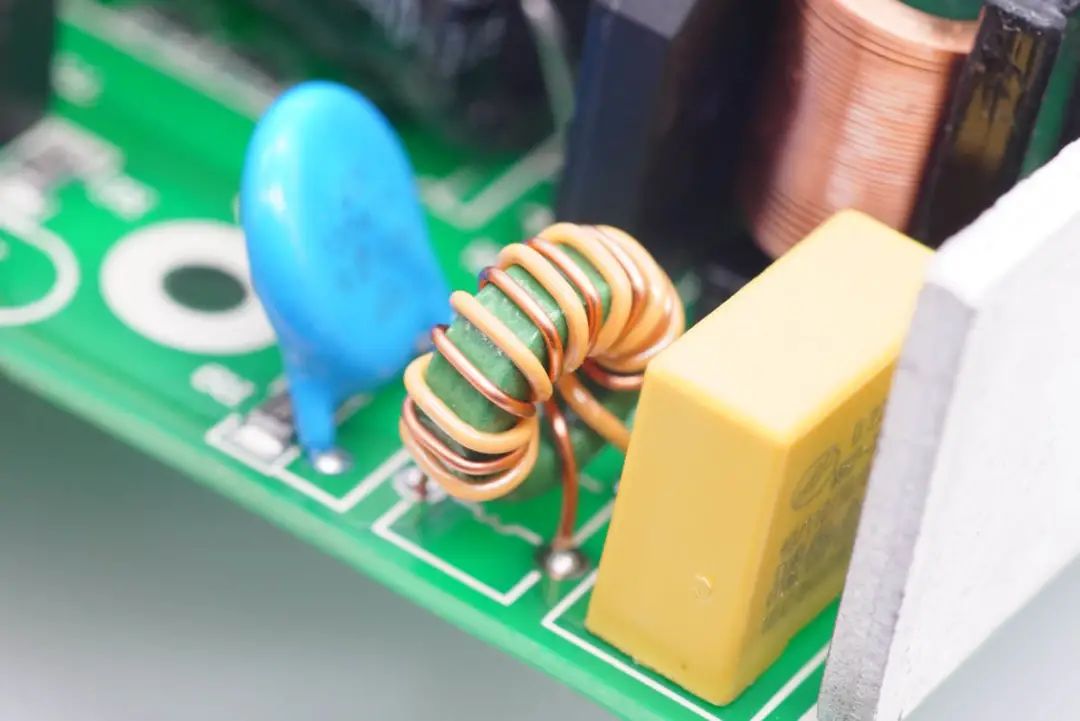

共模电感双线绕制，滤除EMI干扰。

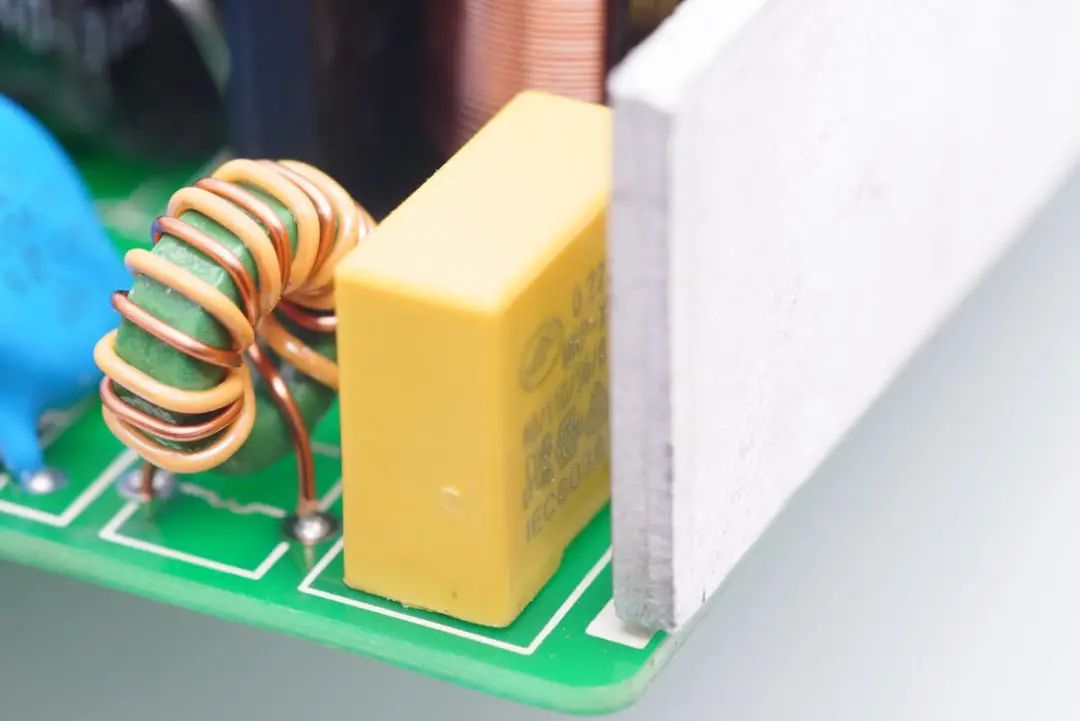

安规X电容容量0.22μF。

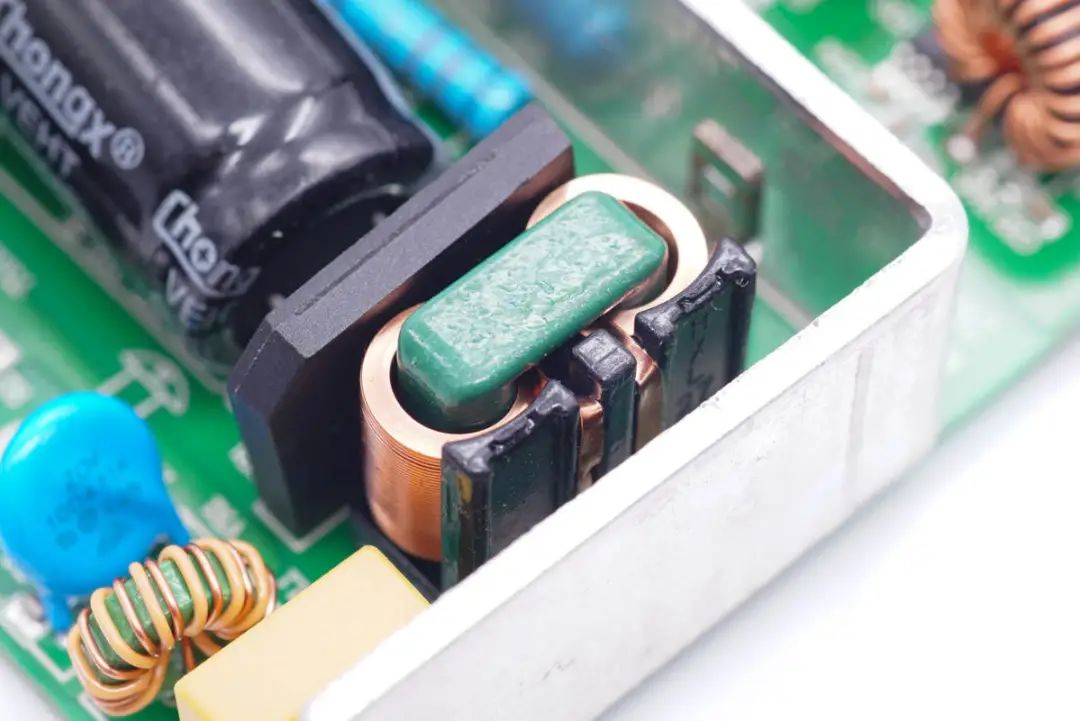

另一颗共模电感扁平铜带绕制，绿色磁芯。

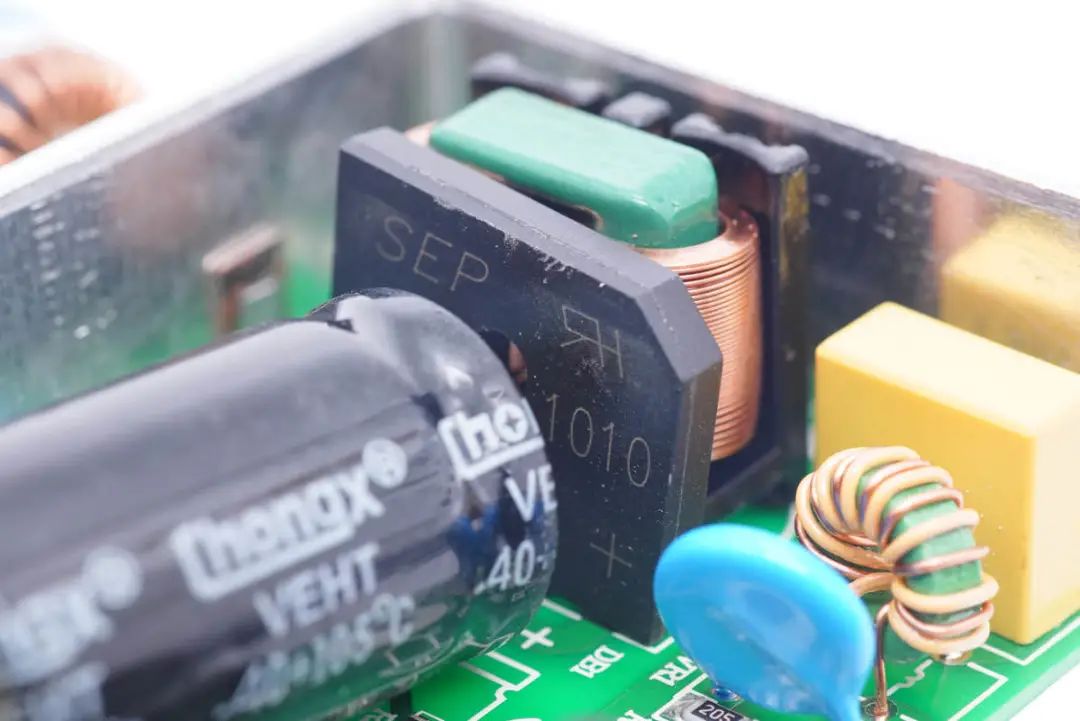

旁边是一颗整流桥。

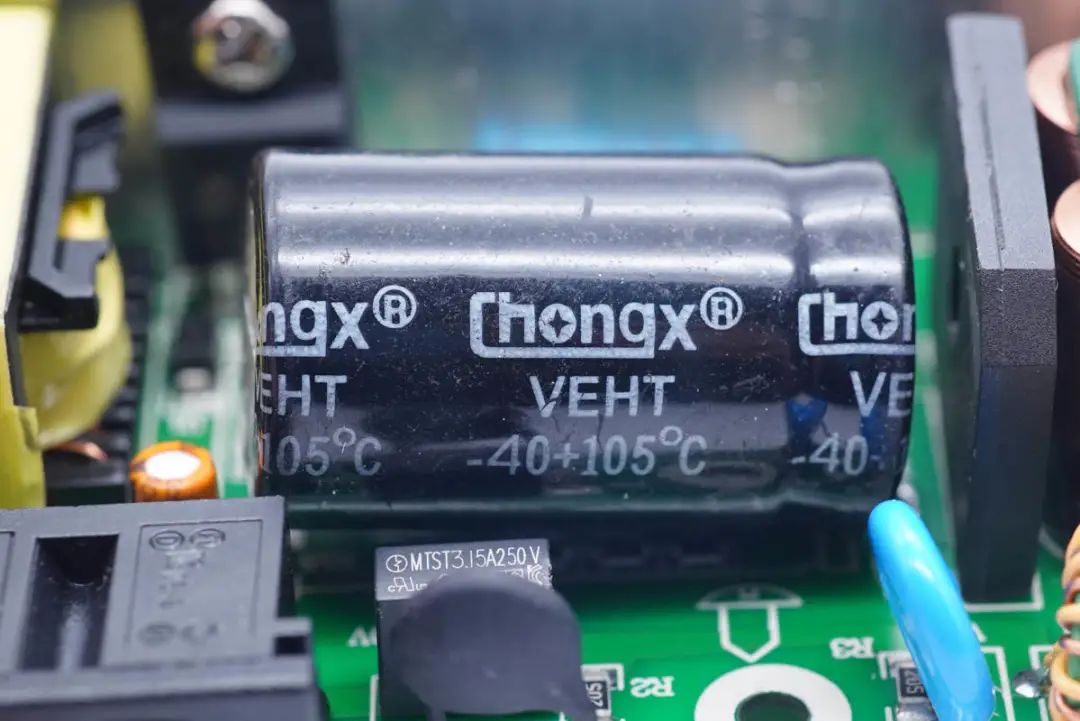

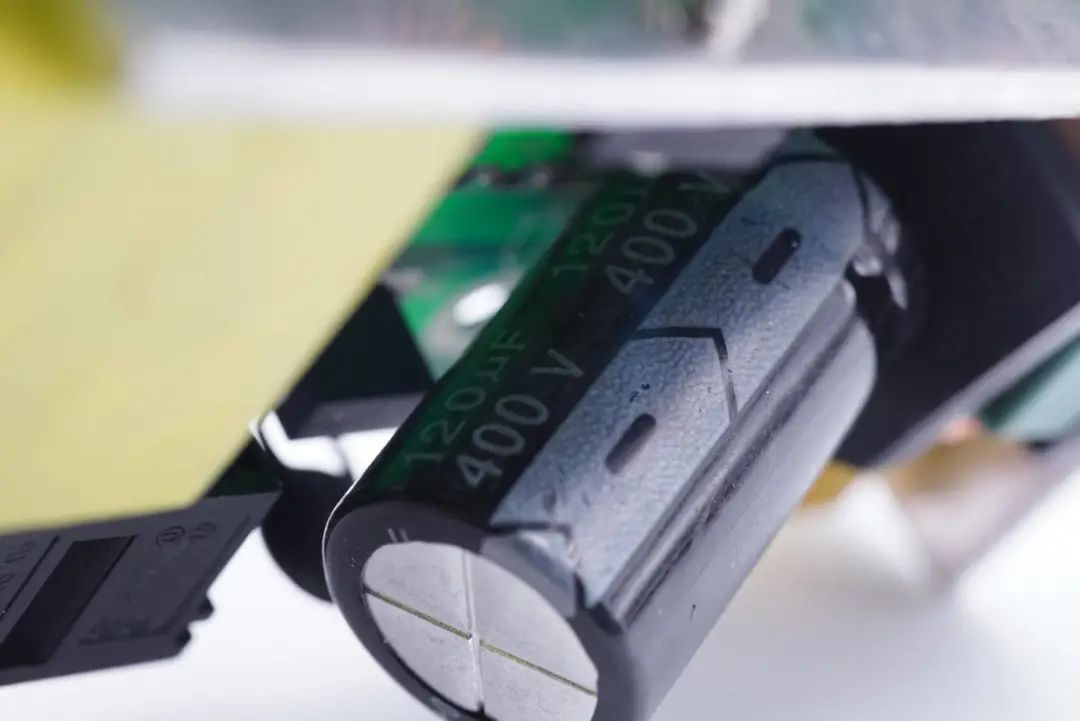

高压滤波电解电容品牌为chongx。

规格为400V 120μF。

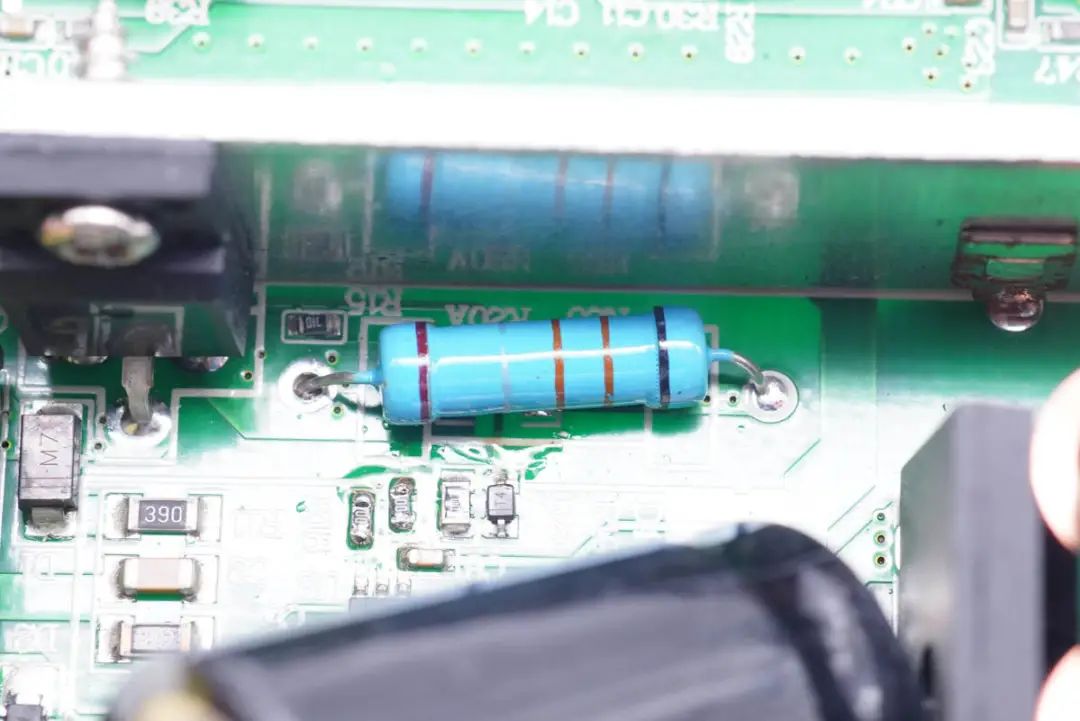

色环电感特写。

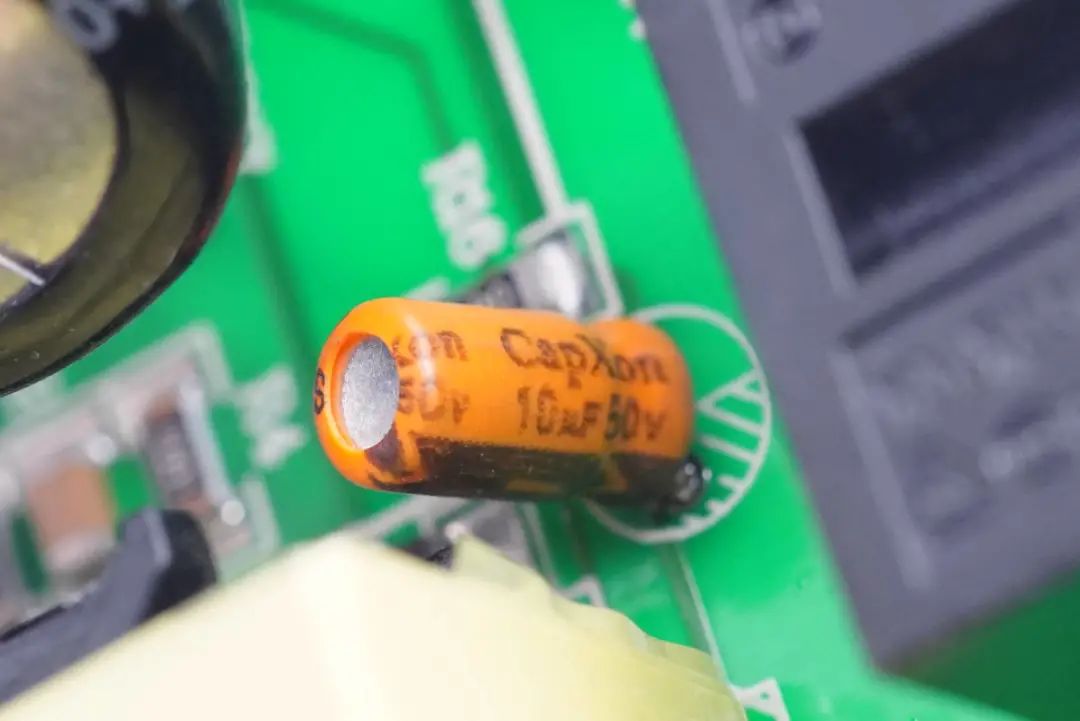

主控芯片供电电容来自CapXon丰宾，规格为50V 10μF。充电头网了解到，丰宾电容还被华为、绿联、ANKER、小米、vivo、惠普等知名品牌的百余款快充产品采用。

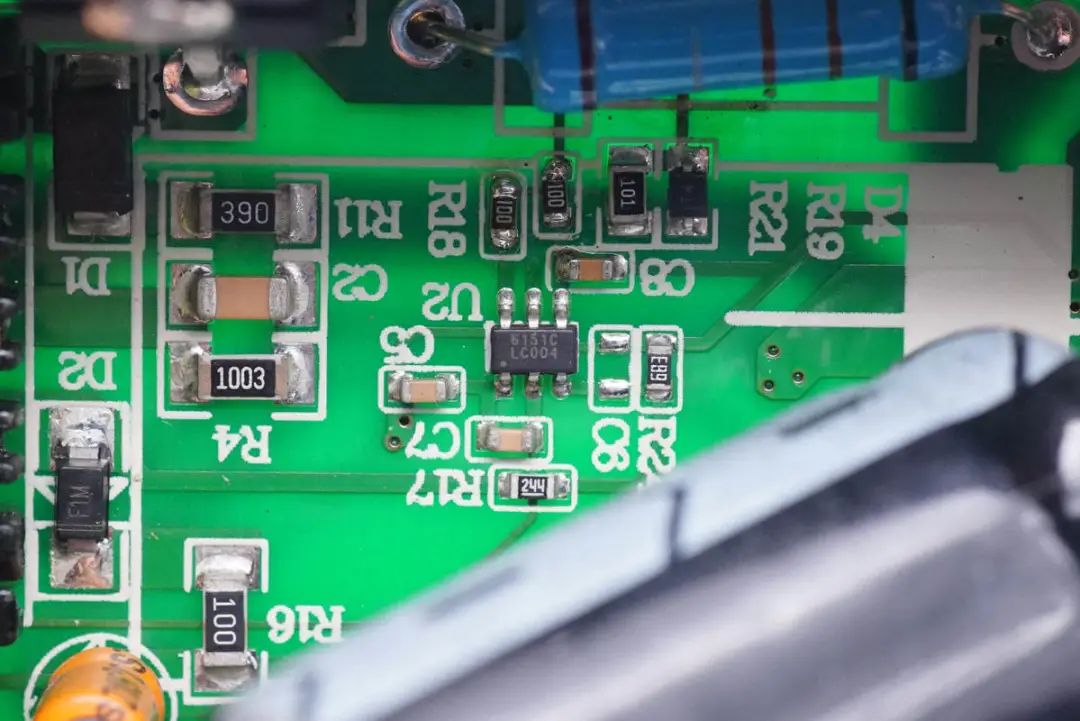

开关电源主控芯片特写，丝印6151C。

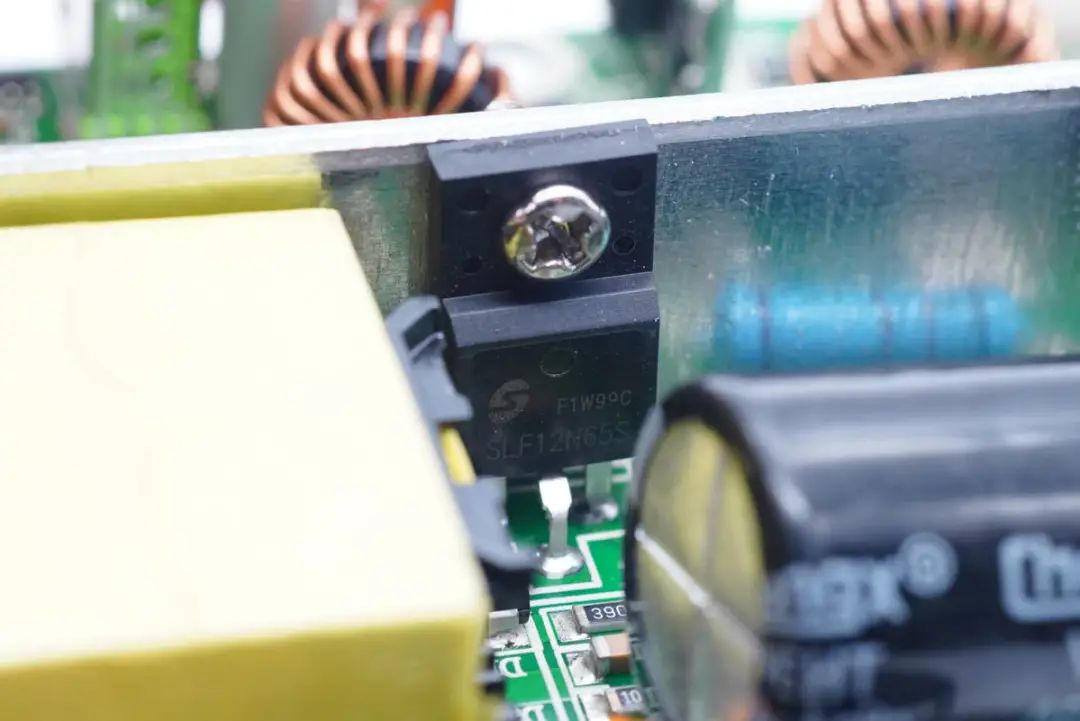

初级开关MOS管采用美浦森SLF12N65S，耐压650V，导阻0.62Ω，TO-220F封装。

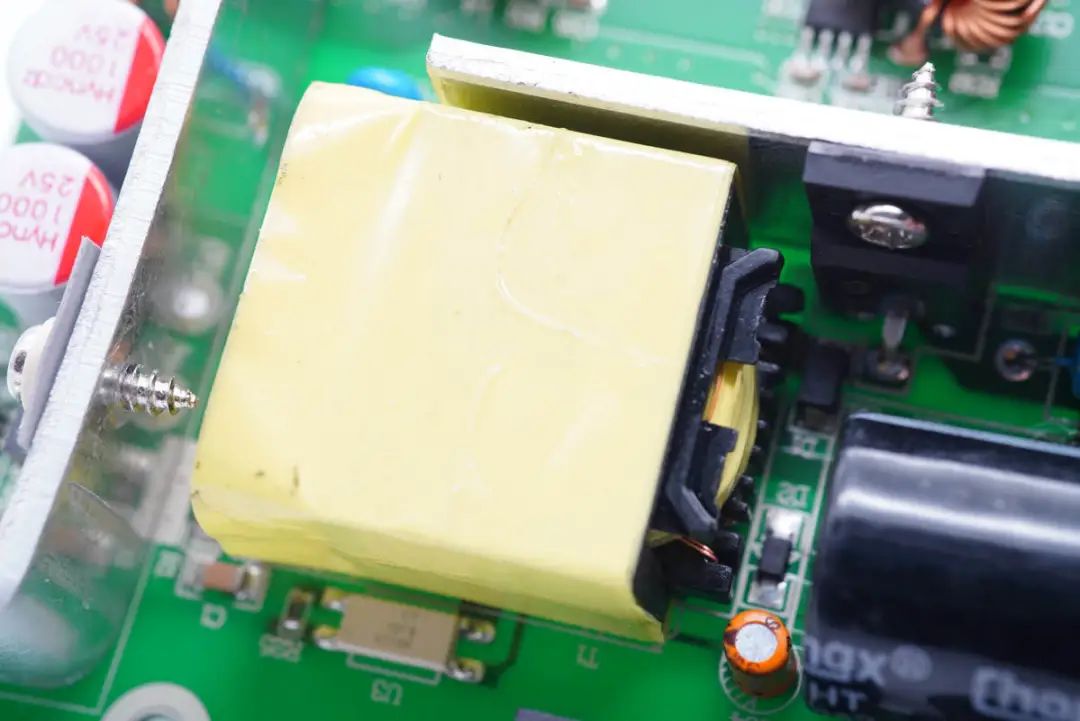

变压器特写。

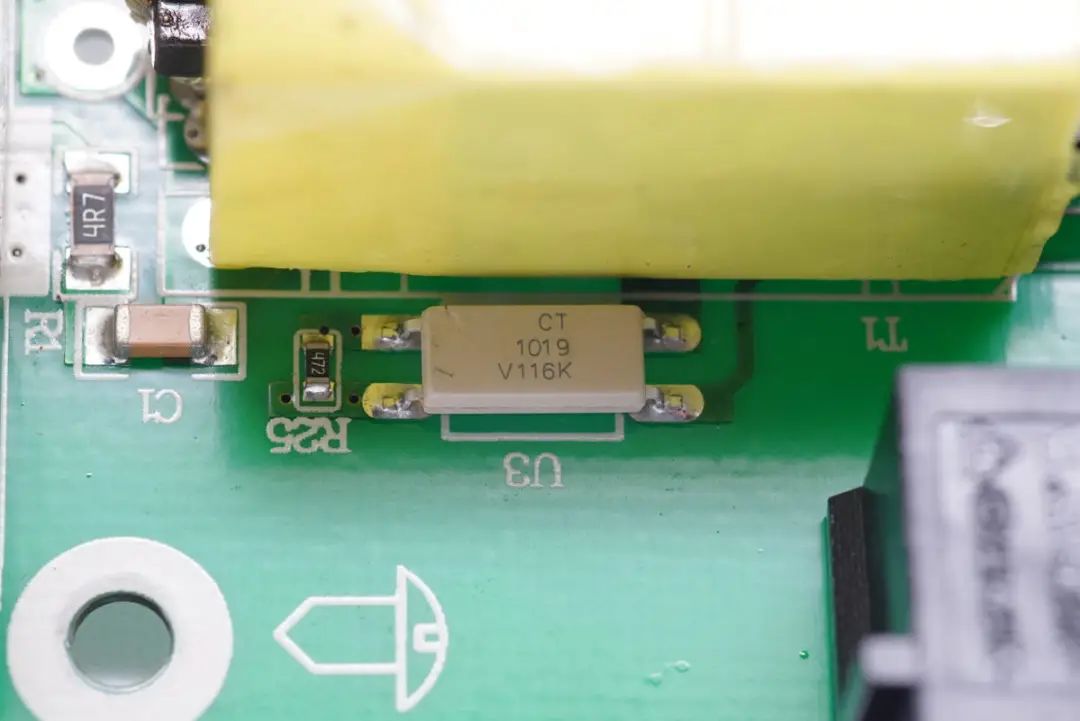

CT 1019光耦，用于初级次级通信，反馈输出电压。

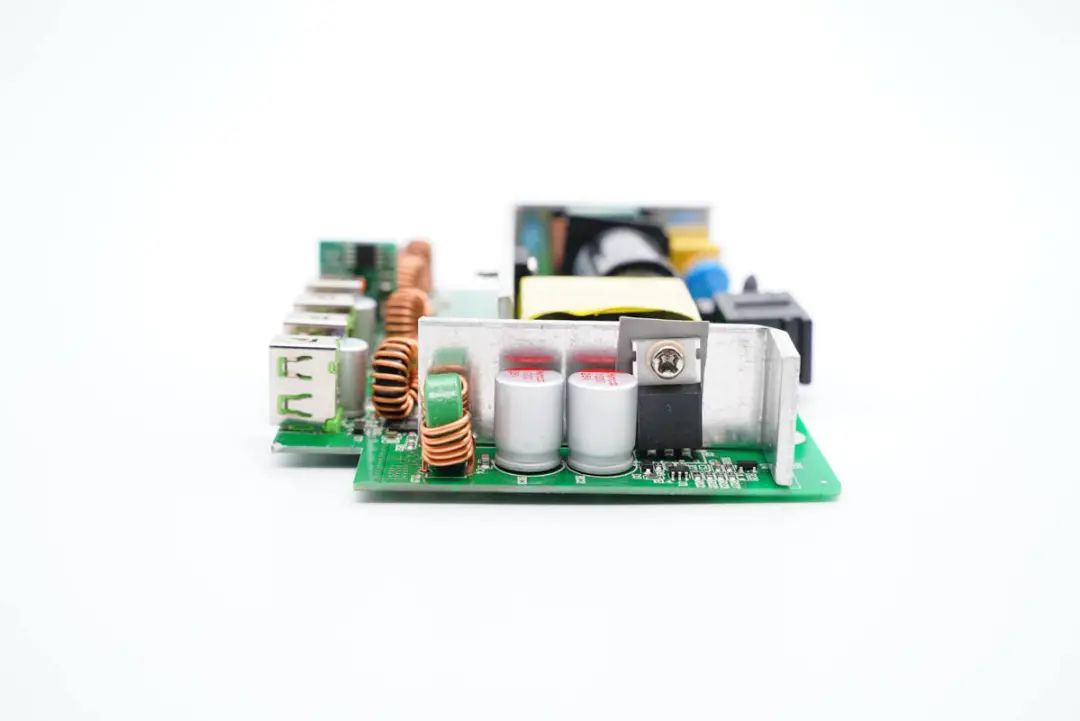

侧边设有同步整流输出电路器件。

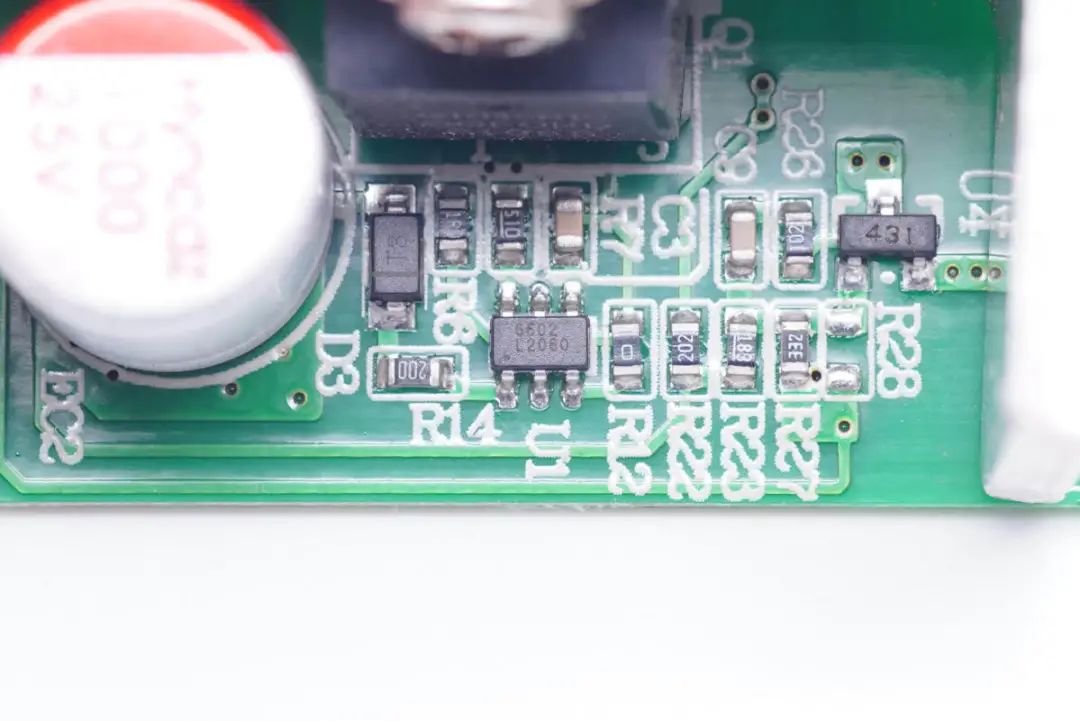

同步整流控制器特写，丝印6602。

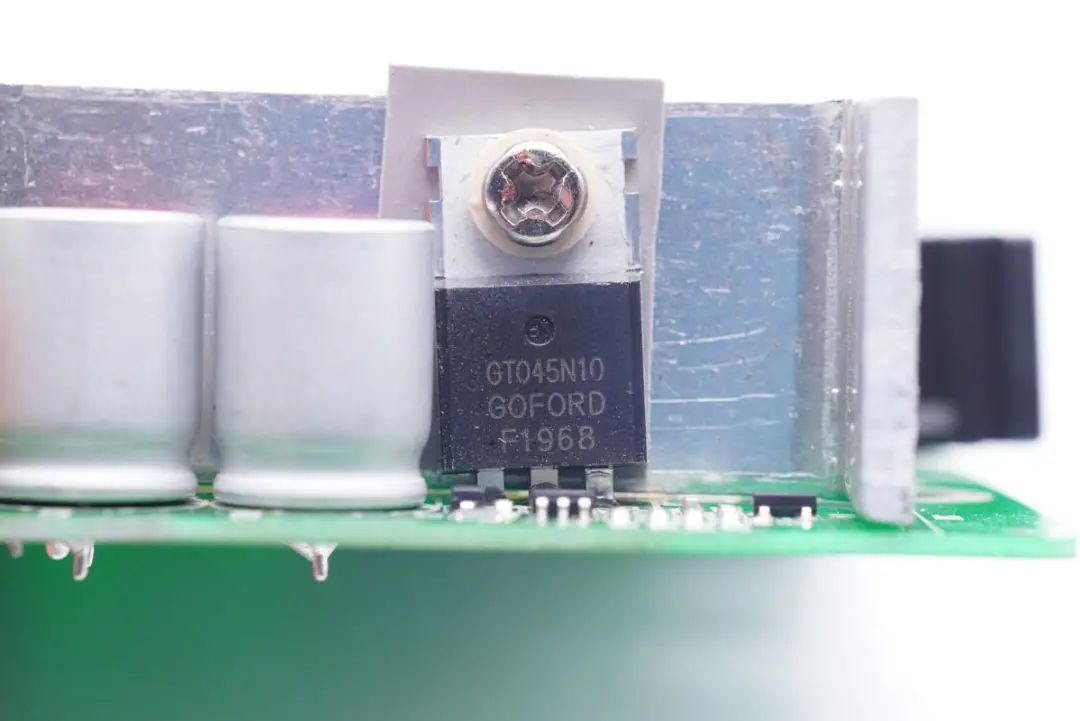

同步整流管采用谷峰GT045N10，耐压100V，TO-220封装。

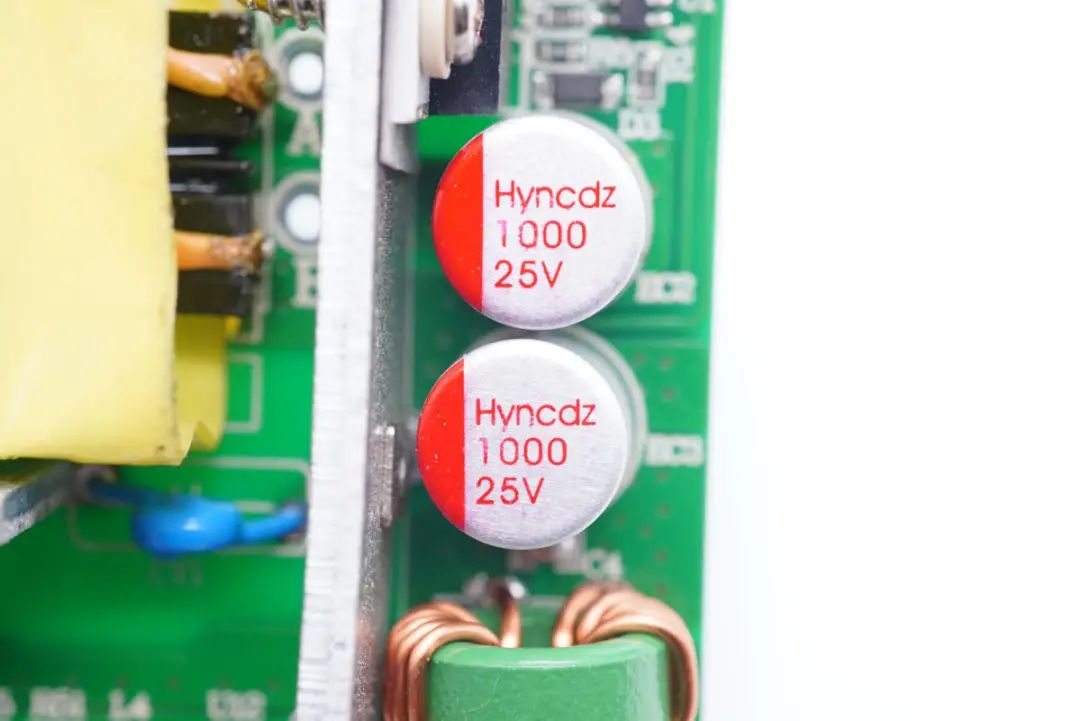

两颗输出滤波固态电容来自hyncdz宏远纳川电子，规格均为25V 1000μF。

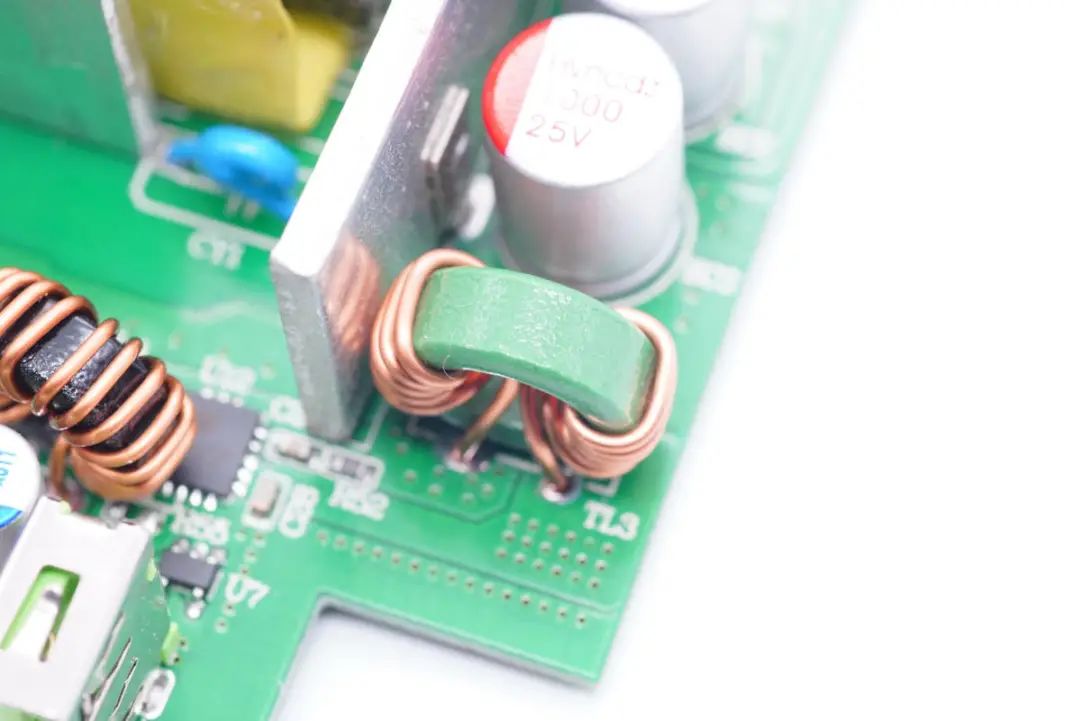

滤波电感特写。

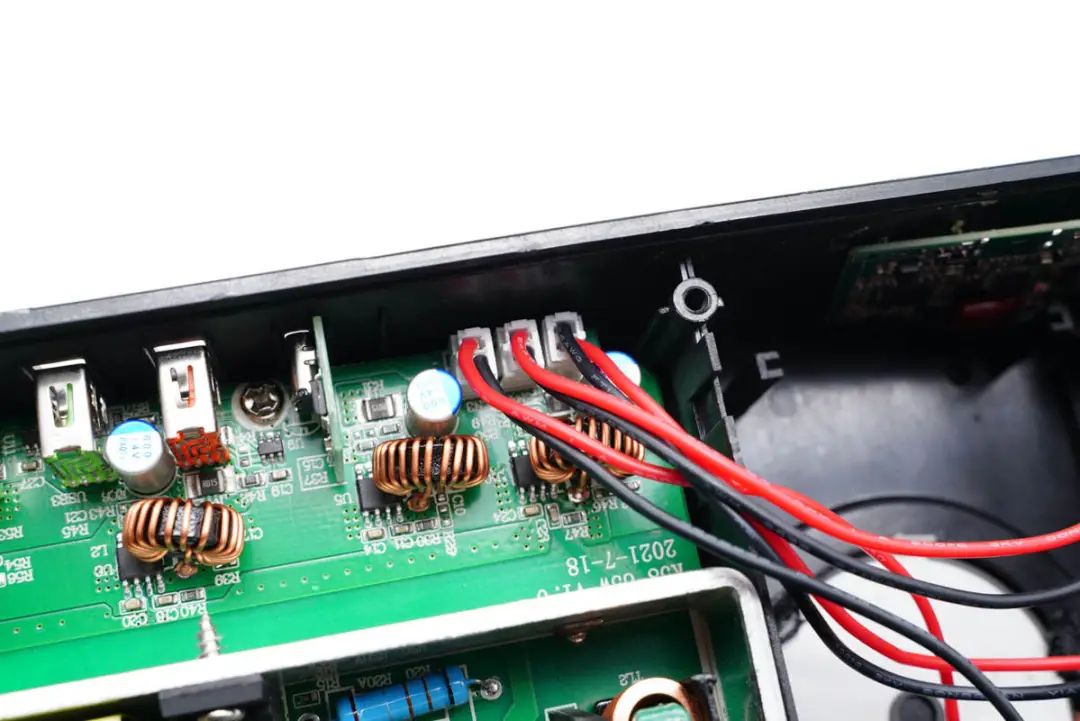

输出端一览，设有四路二次降压电路。

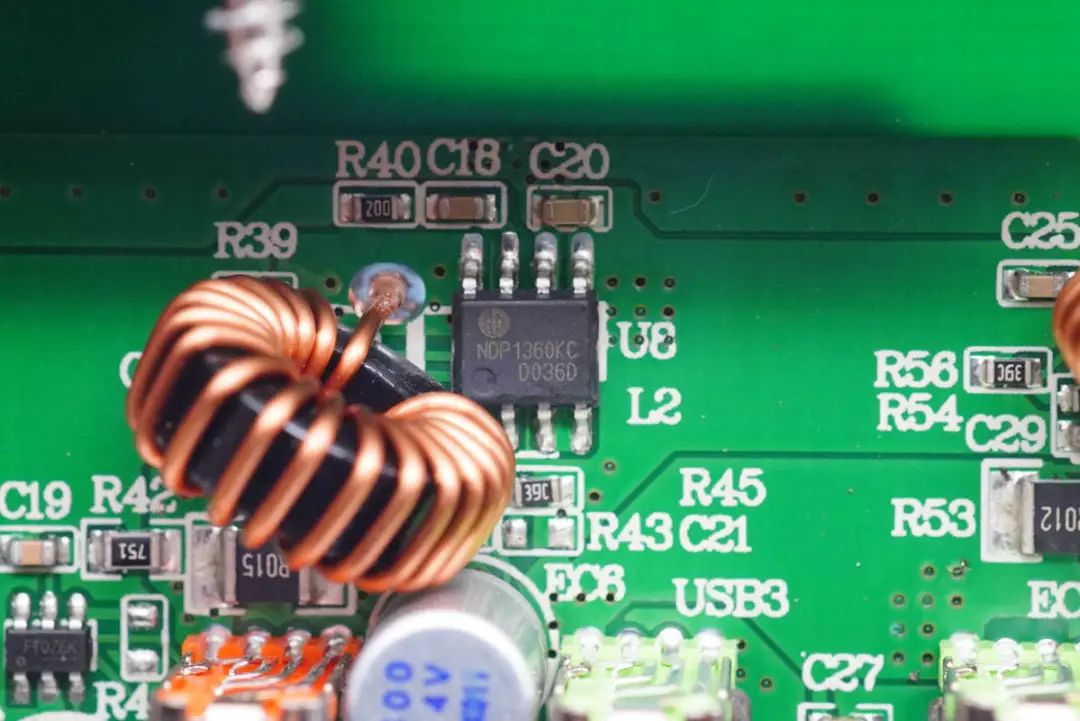

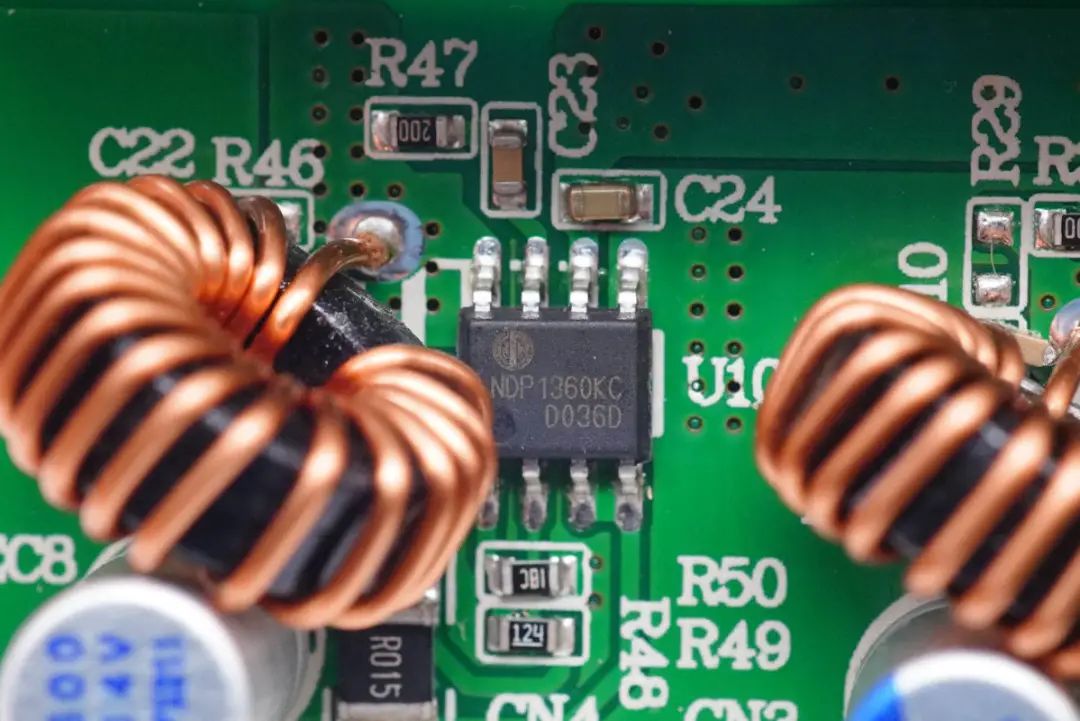

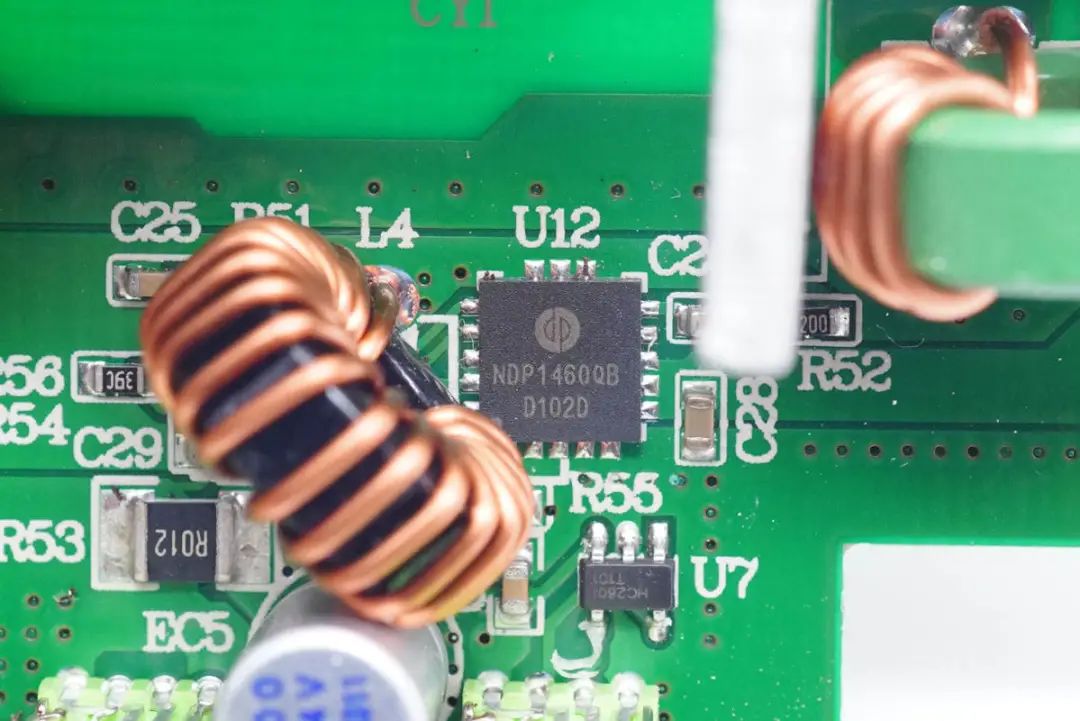

芯潭微NDP1360KC同步降压转换器，降压为三路无线充电路供电。NDP1360KC内置双N开关管，最大输出电流4.8A，工作频率130-300KHz可设置。最高工作电压30V，输入耐压38V。

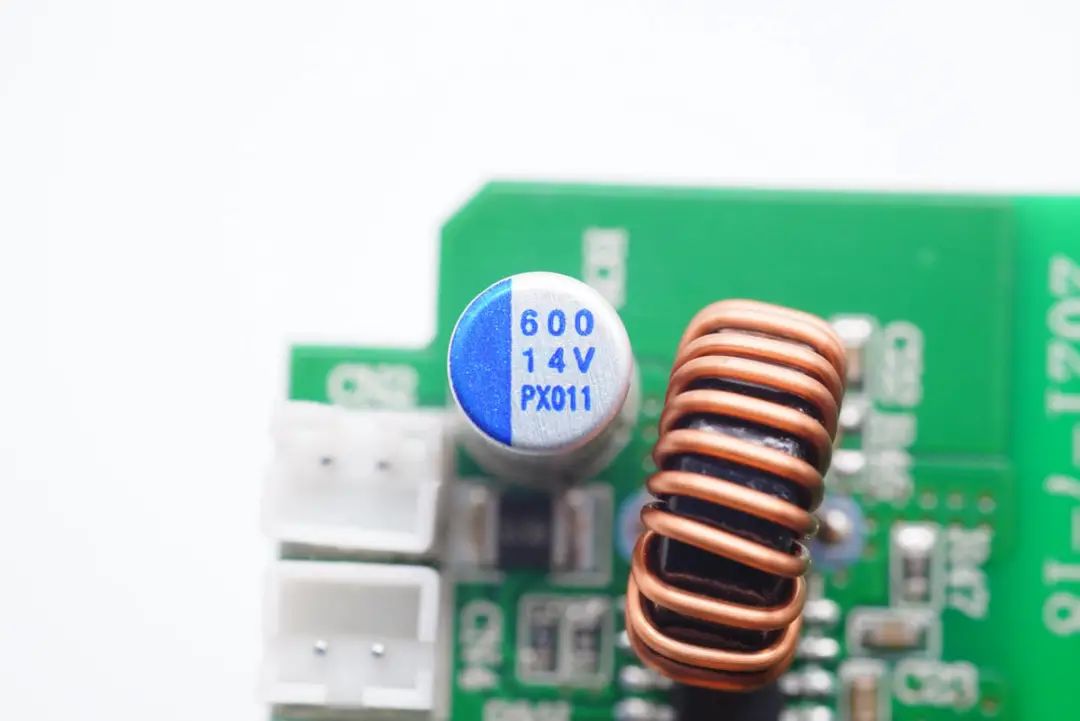

降压电感和输出滤波固态电容特写，电容规格为14V 600μF。

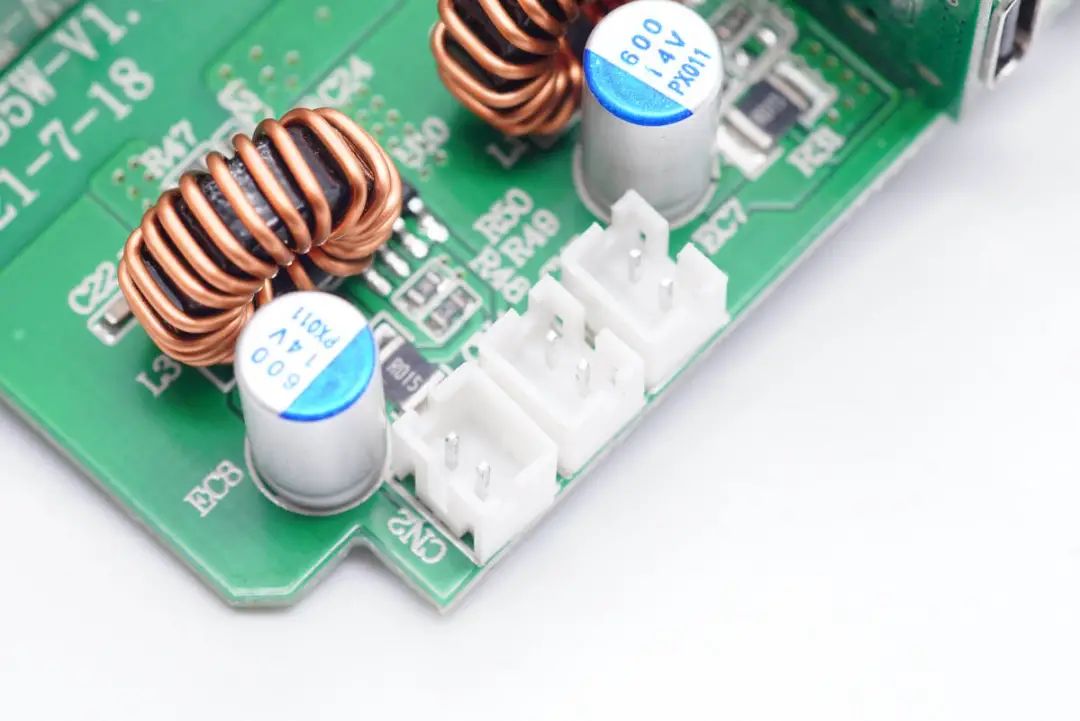

连接插槽特写。

USB-C口同步整流降压控制器也是采用芯潭微NDP1360KC。

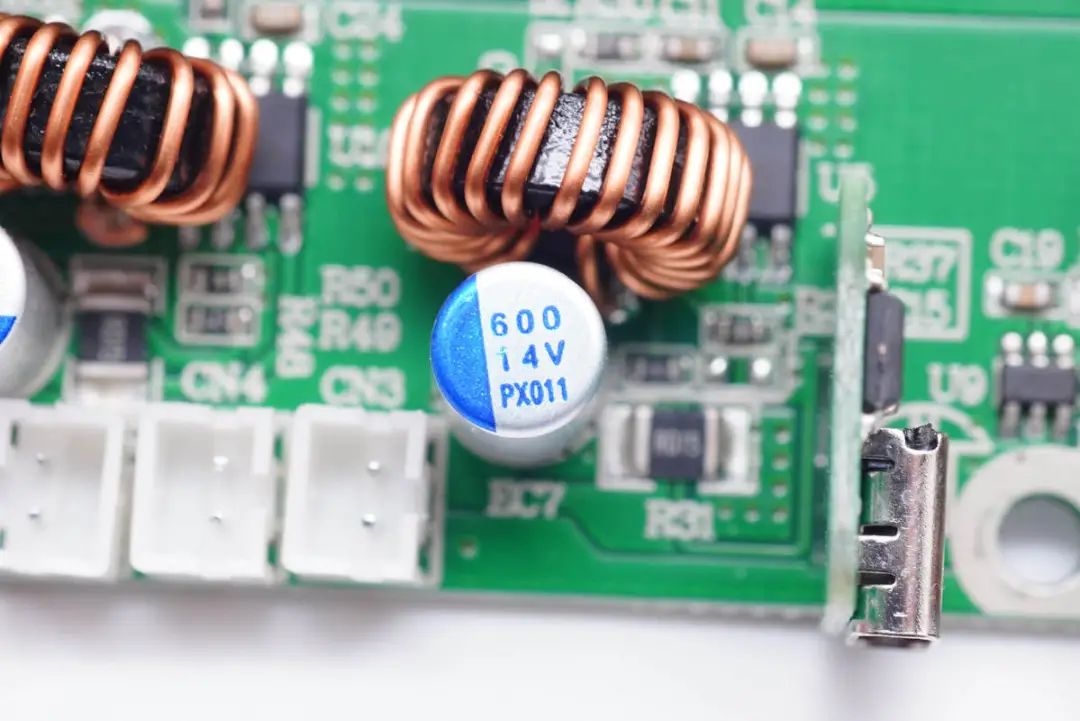

降压电感和滤波固态电容特写，电容规格也是14V 600μF。

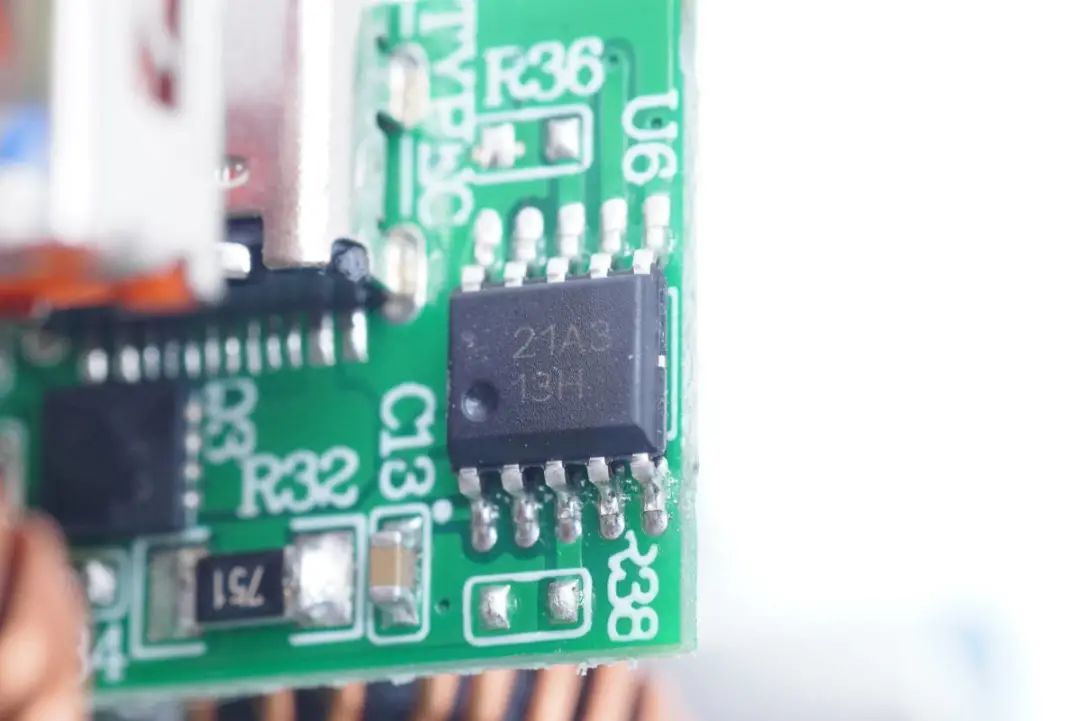

USB-C口协议芯片特写，丝印21A3。

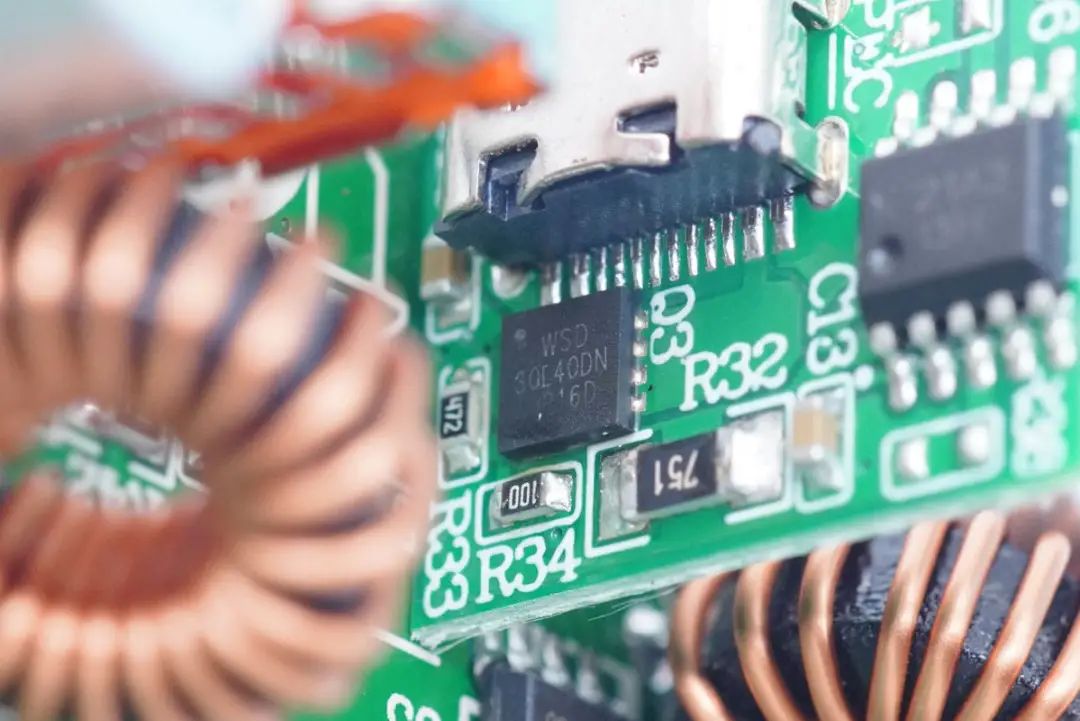

输出VBUS开关管采用微硕WSD30L40DN，耐压30V，导阻11mΩ，DFN3X3-8封装。

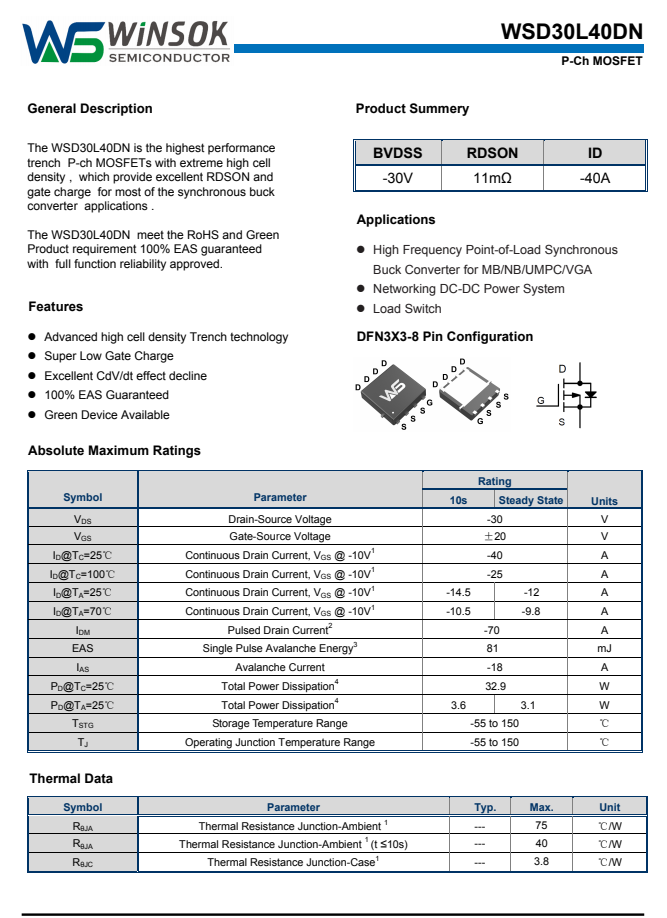

微硕WSD30L40DN资料信息。

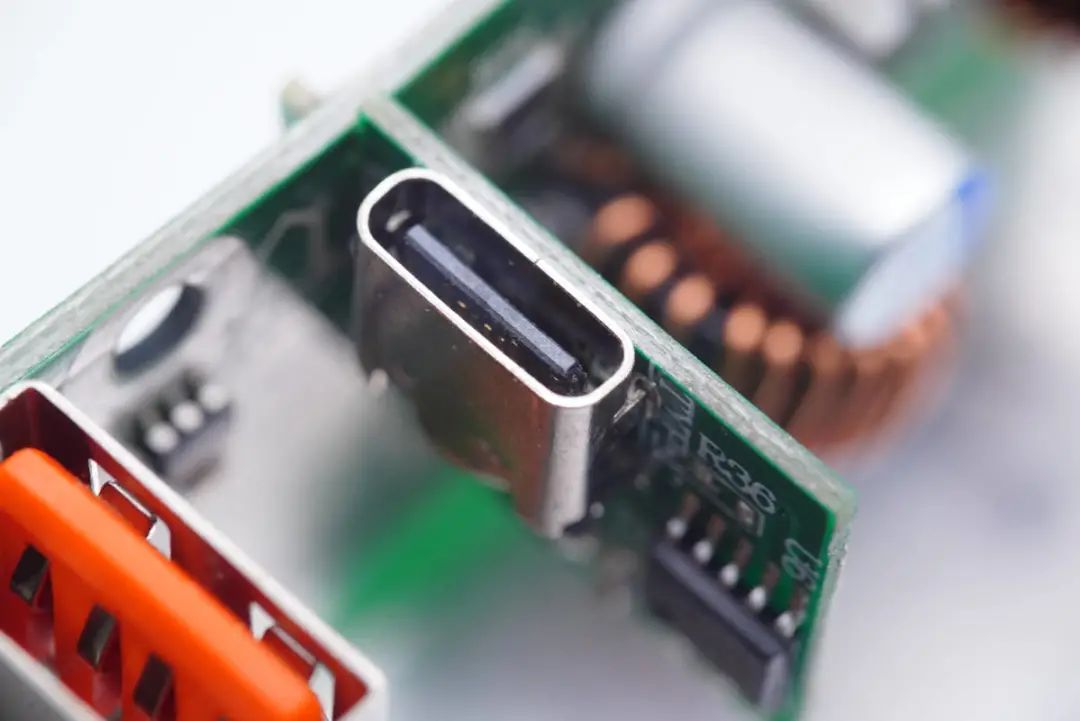

USB-C母座特写。

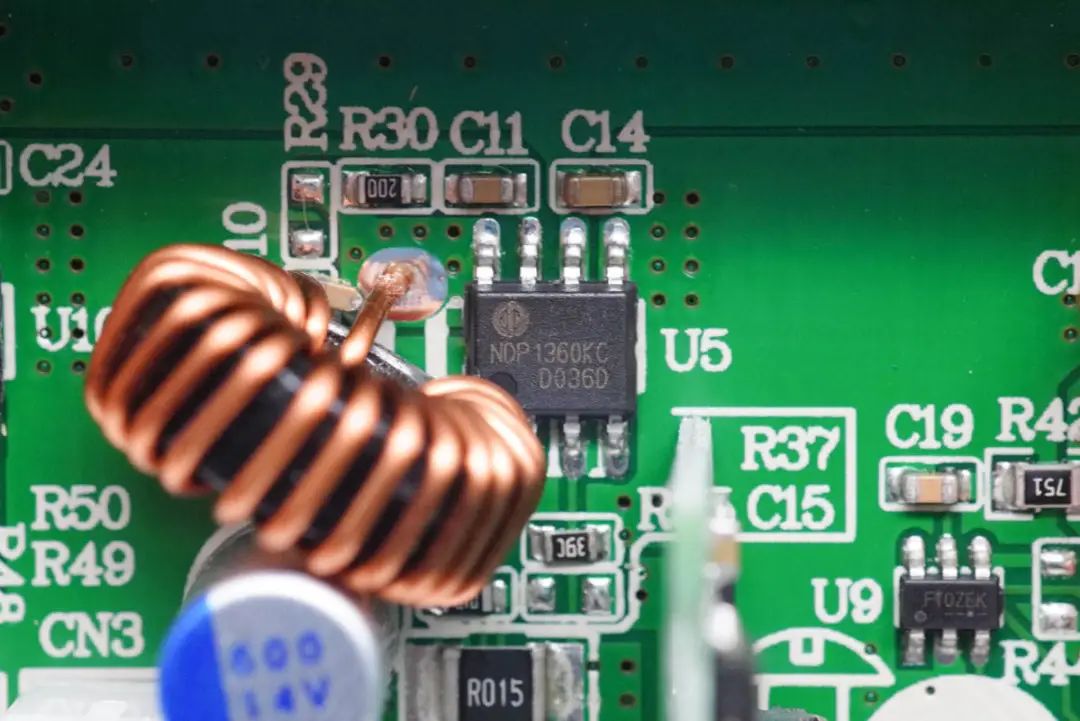

USB-A快充口同步整流降压控制器也是采用芯潭微NDP1360KC。

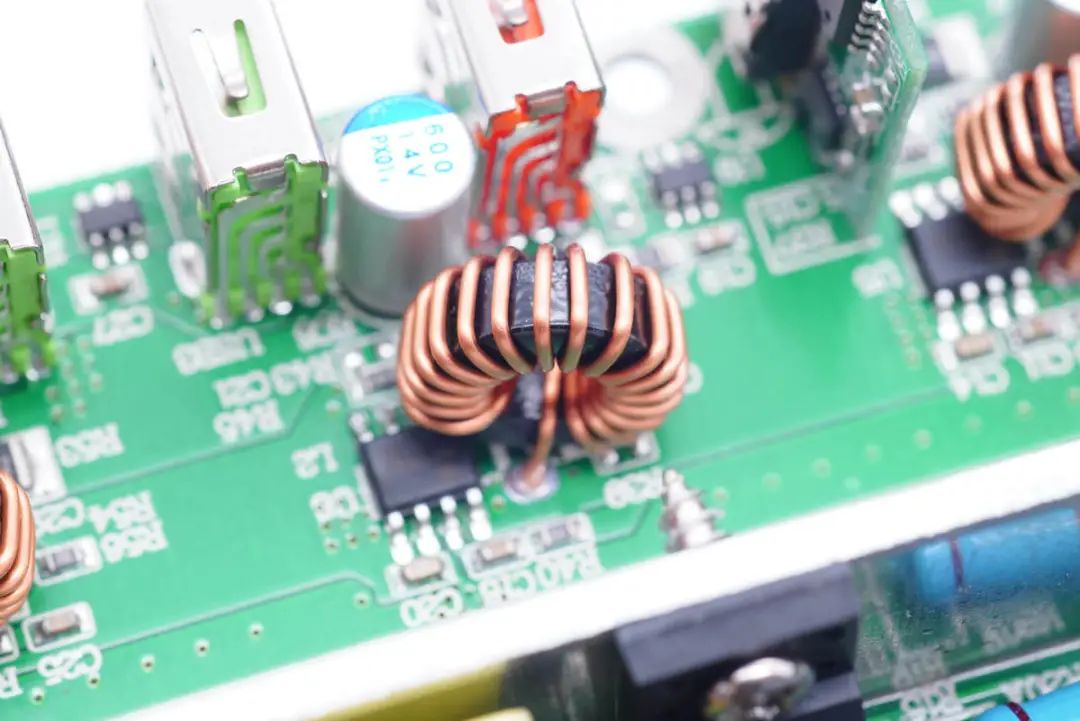

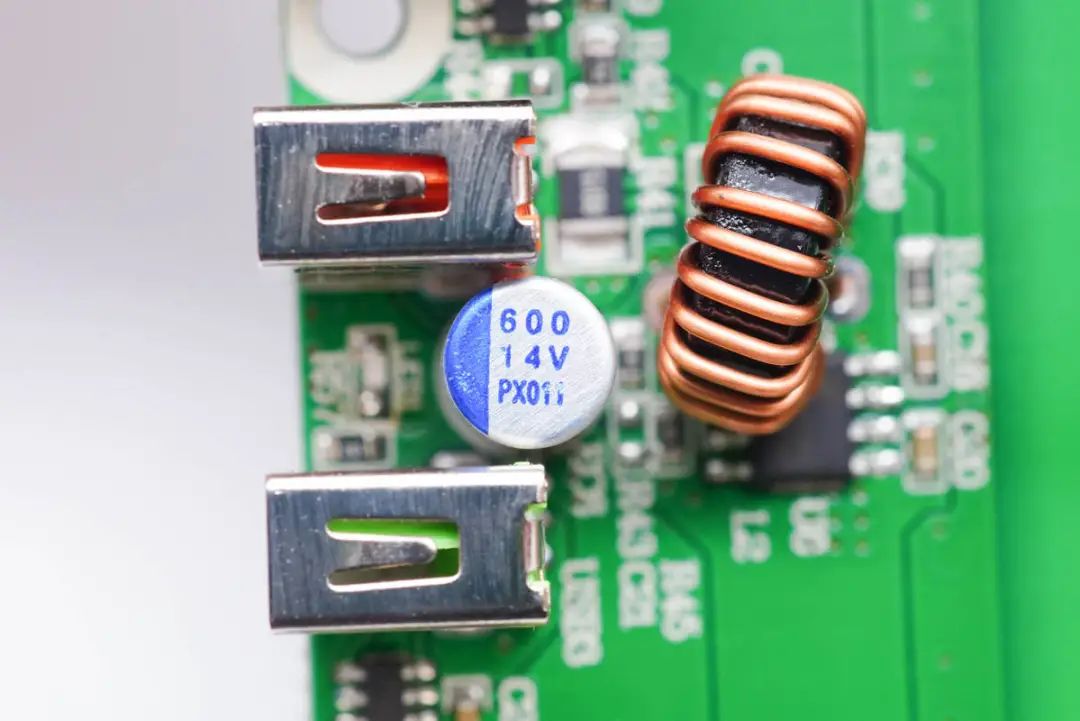

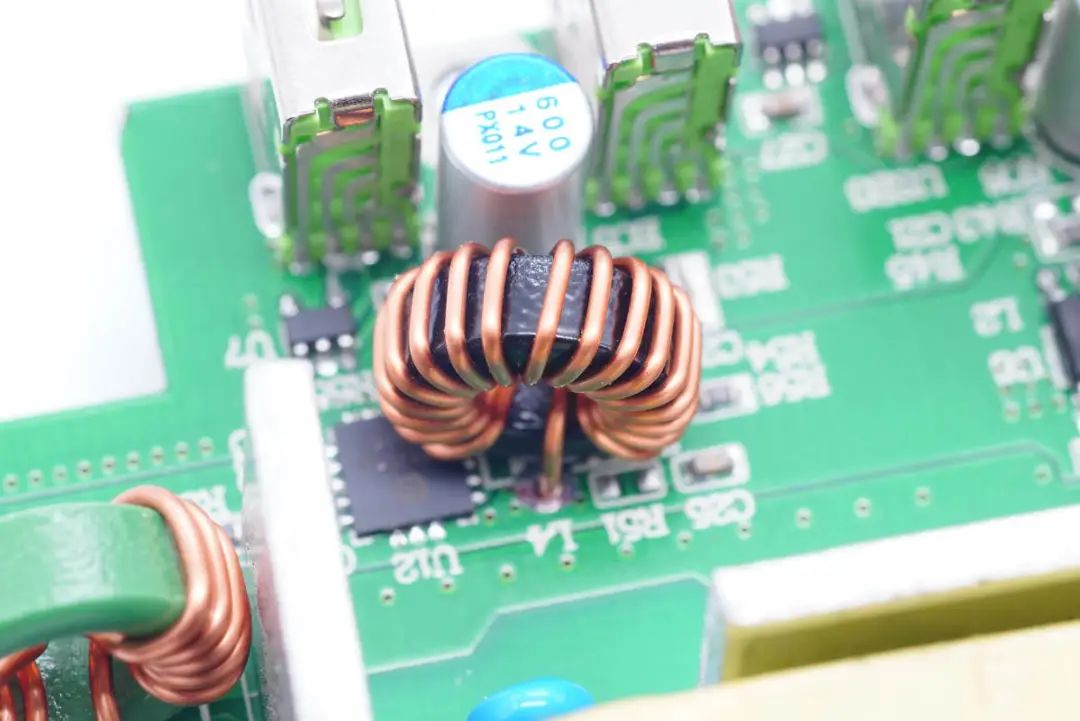

降压电感特写。

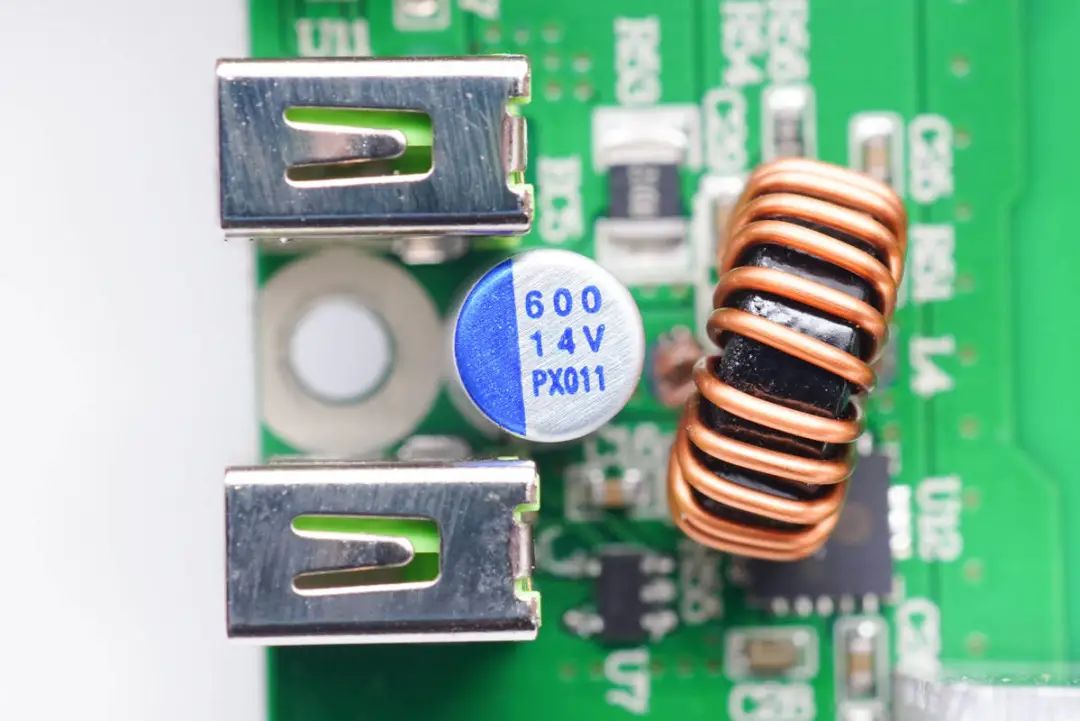

降压输出滤波固态电容特写，规格为14V 600μF。

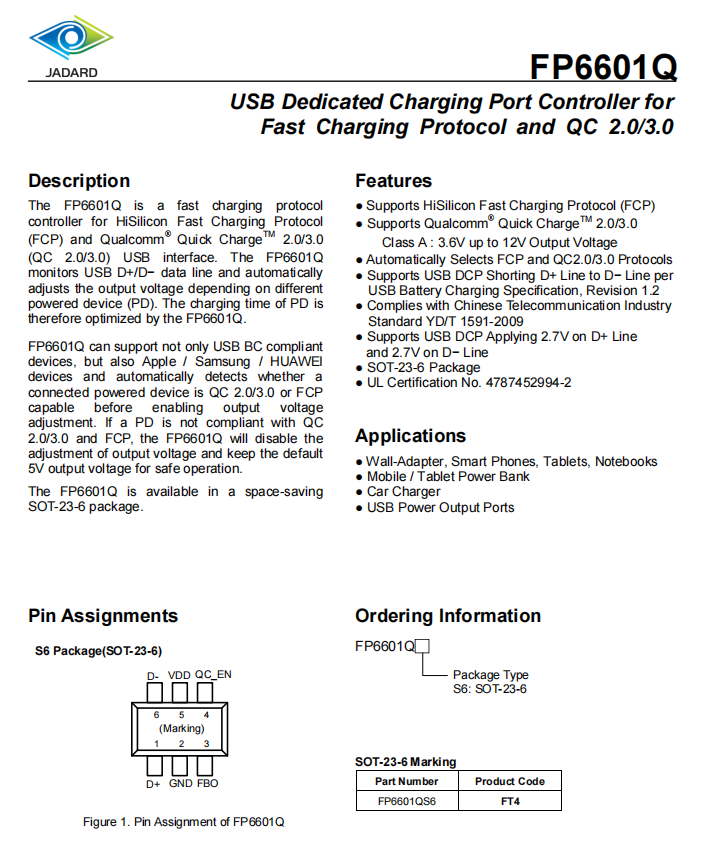

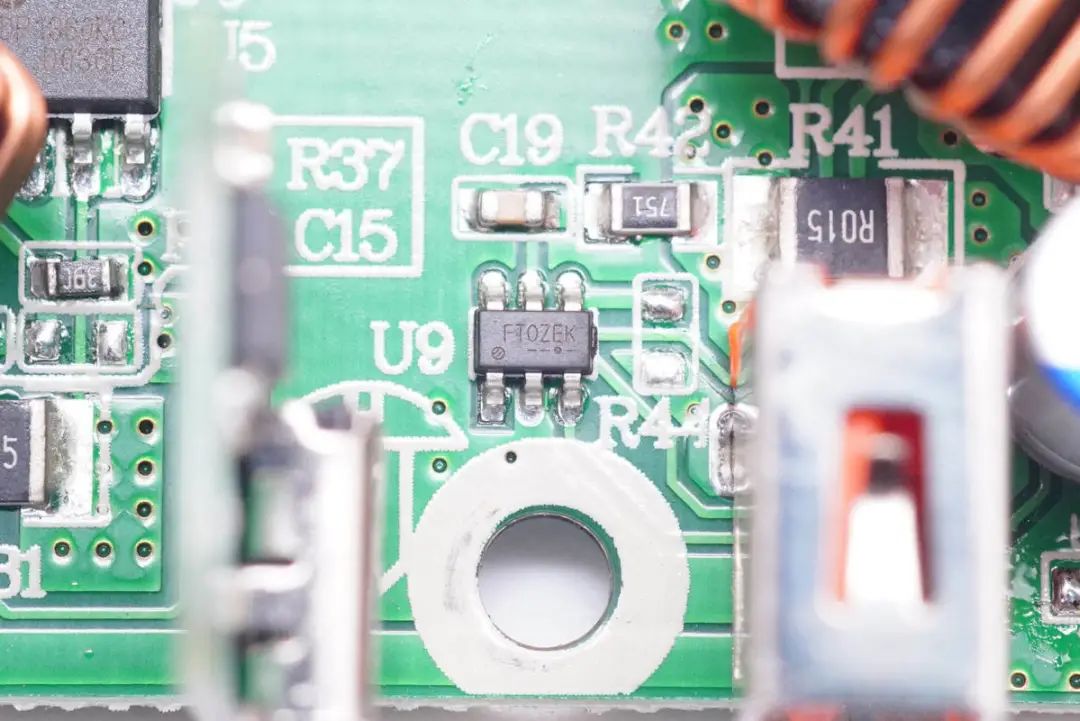

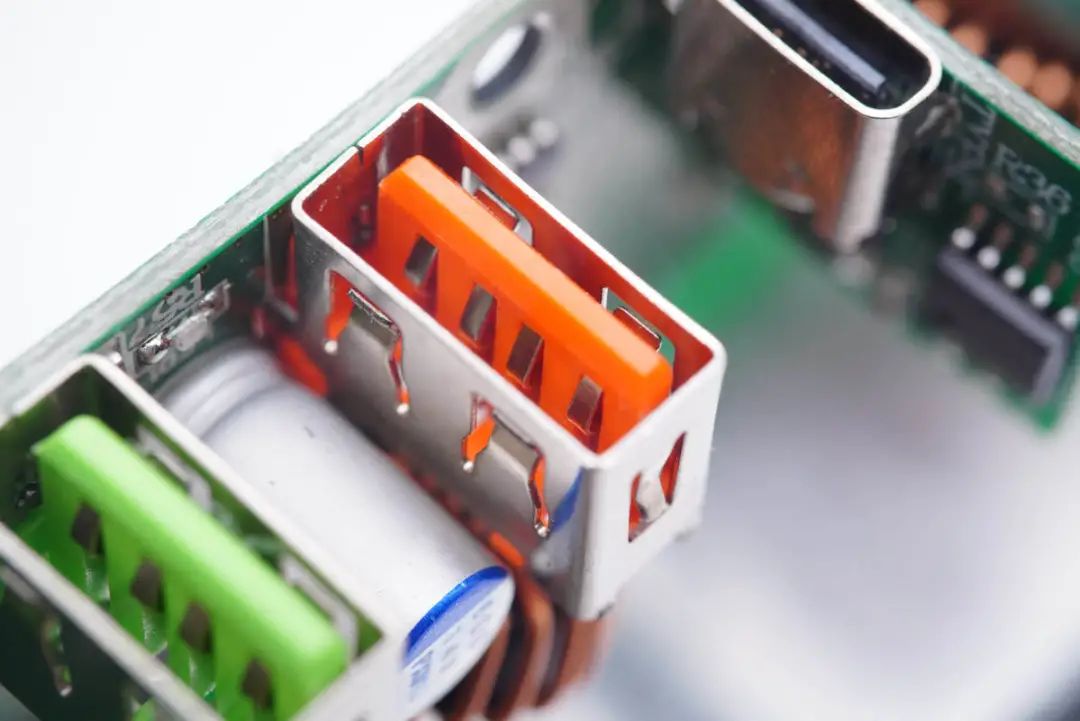

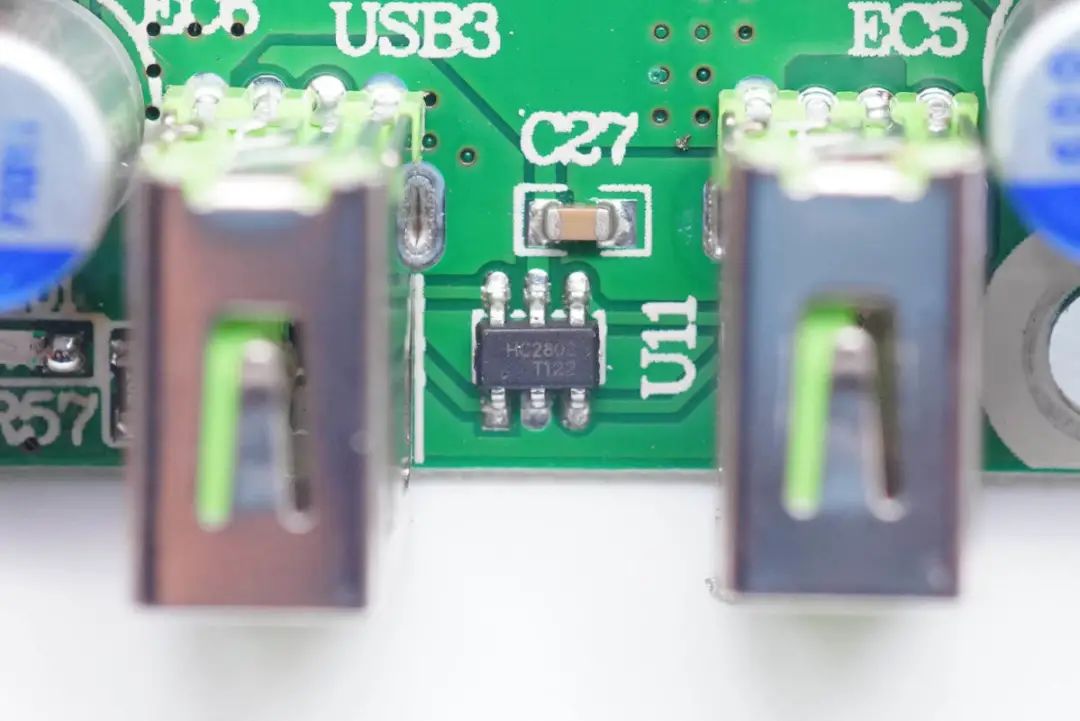

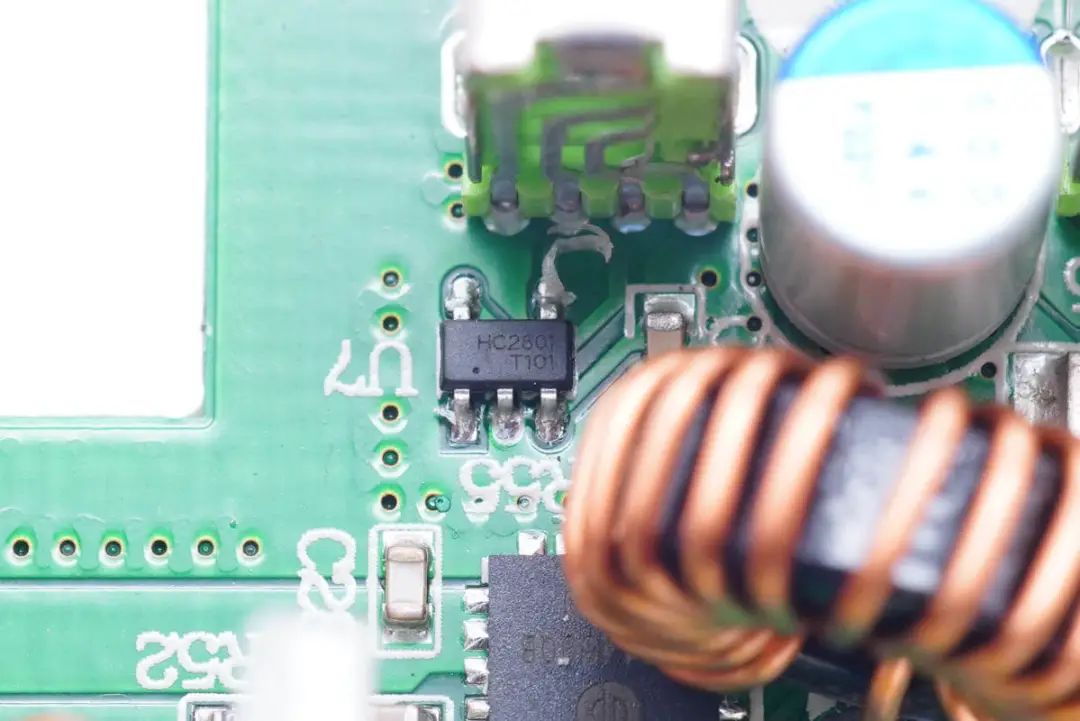

USB-A快充口协议芯片采用天德钰FP6601Q，支持高通QC3.0/2.0与华为FCP，通过监控USB D+/D-上的电压数据自动调整供电设备上的输出电压，互相握手识别后设备提升充电功率缩短充电时间。在本身就支持QC3.0，QC2.0和FCP的情况下，还能自动识别APPLE、三星、BC1.2协议。
