名品拆解报告104：航顺HK32F030赋能漫步者音箱 高品质,源于"漫步者"

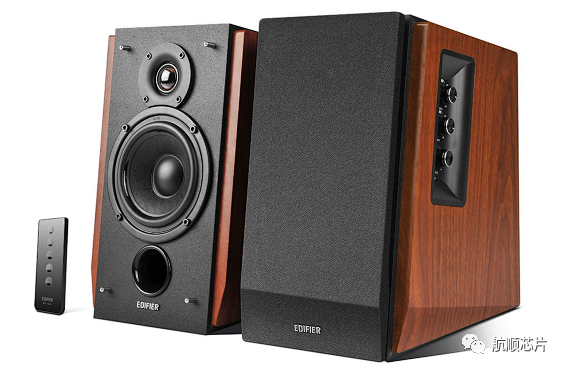

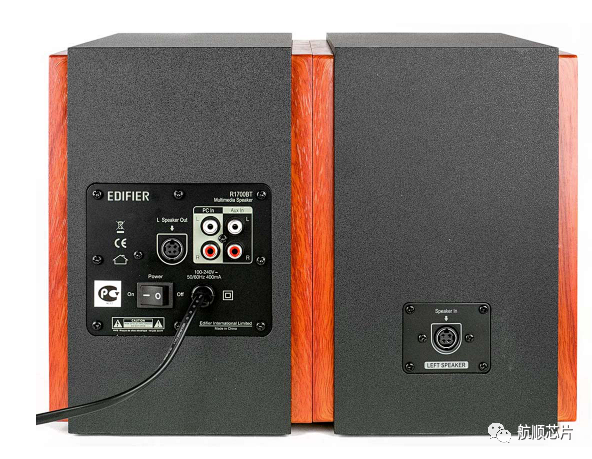

  漫步者R1700BTs音箱实物图

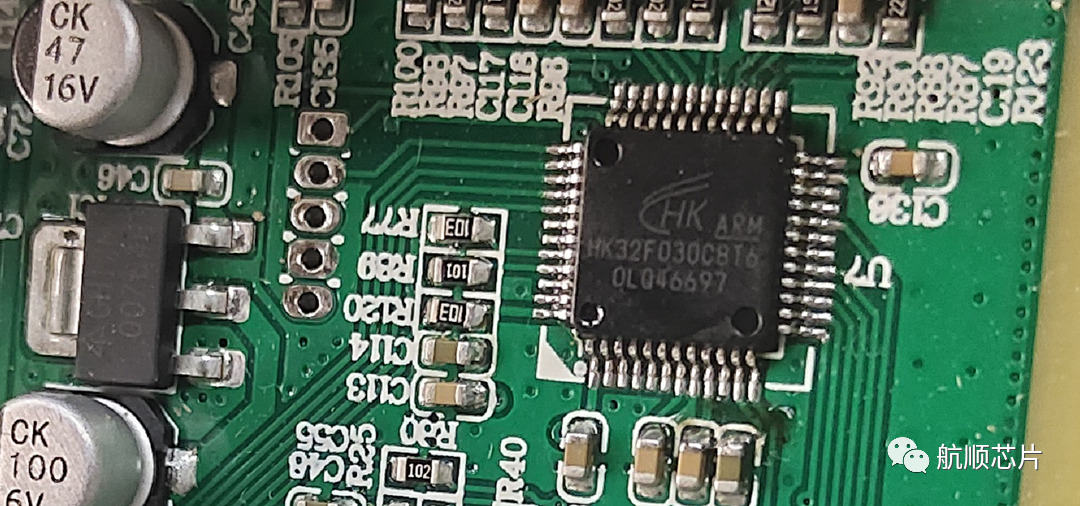

核心板实物图

该系列音箱采用航顺芯片HK32F030C8T6作为主控MCU，通过MCU外设功能实现人机交互，例如遥控器功能、编码器、按键功能的实现，以及与蓝牙模组、DSP等器件进行通讯，来实现整体音箱所需的控制、调音、以及相关的配置等功能，使得在音效处理、功能优化上更具优势。且由于MCU主控制器卓越的控制性能，使得整个音箱的功耗更小，简便易用，产品可靠。

 航顺芯片HK32F030系列MCU主要规格：

◦ ARM Cortex-M0 内核

◦ 最高时钟频率：72MHz

◦ 24 位 System Tick 定时器

◦ 支持 CPU Event 信号输入至MCU引脚，实现与板级其它SOC CPU的联动

◦ 单电源域：主电源 VDD为 2.0 V ~ 5.5V

◦ 运行（Run）模式：13.23 mA/72MHz@3.3V

◦ 睡眠（Sleep）模式：5.44 mA@3.3V

◦ 停机（Stop）模式：

- LDO 低功耗：10 μA@3.3V

- LDO 全速工作：128 μA@3.3V

◦ 待机（Standby）模式：1.64 μA@3.3V

◦ 最高 64 Kbyte 的 Flash 存储器

◦ 具有代码安全保护功能，可分别设置读保护和写保护

◦ 支持存储于 Flash 的指令和数据加密，以防止 Flash 内容被物理攻击

◦ 10 Kbyte SRAM

◦ 外部 HSE：4~16 MHz，典型频率为 8 MHz

◦ 外部 LSE：32.768 kHz

◦ 片内 HSI：8 MHz/14 MHz/56 MHz

◦ 片内 LSI：40 kHz

◦ PLL 时钟

◦ 芯片管脚输入时钟

◦ 外部管脚复位

◦ 电源上电/掉电复位

◦ 软件复位

◦ 看门狗定时器复位（IWDG 和 WWDG）

◦ 低功耗模式复位

◦ 8级检测电压门限可调

◦ 上升沿和下降沿检测可配置

◦ 多达 55 个 GPIO 引脚

◦ 每个 GPIO 引脚均可配置为外部中断输入

◦ 提供最高20mA 驱动电流

◦ 5 个通道的 DMA 控制器

◦ 支持 Timer、ADC、SPI、I2C、USART 等多种外设触发

◦ CRC 计算单元

◦ 2 个 USART：支持主同步SPI 和调制解调器控制，具有ISO7816 接口、LIN、IrDA 能力、自动波特率检测和唤醒特性

◦ 2 个高速 SPI：支持4至 16 个可编程比特帧和复用的I2S接口

◦ 2 个 I2C：支持极速模式（1 Mbit/s）、SMBus 和 PMBus，可从停机模式唤醒

◦ 1 个高级控制定时器（TIM1）

◦ 5 个通用定时器（TIM3/TIM14/TIM15/TIM16/TIM17）

◦ 1 个基本定时器（TIM6）

◦ 1 个 12 位的 ADC：16 个外部模拟信号输入通道，支持最高 1 MSPS 采样频率的自动连续转换和扫描转换

◦ 1 个温度传感器：模拟输出在内部连接到 A/D 转换器独立通道

◦ 支持 32 位定点数除法，可同时获得商和余数

◦ 支持 32 位定点数高精度开方

◦ SWD 调试端口

◦ 通过 HBM2000V/CDM500V/MM200V/LU
