锐源推出AT9015无线充功率级芯片，集成电压电流解调

之前充电头网介绍过锐源推出了一颗支持一芯双充的无线充电SOC芯片，时隔数月，锐源推出了一款高集成的无线充电功率级全桥芯片AT9015，既可以实现与单片机配合组成外围元件精简的无线充，又可与AT8915S搭配，实现元件精简的双无线快充设计，并可与AT8915搭配实现高效率、低温升的三线圈设计。

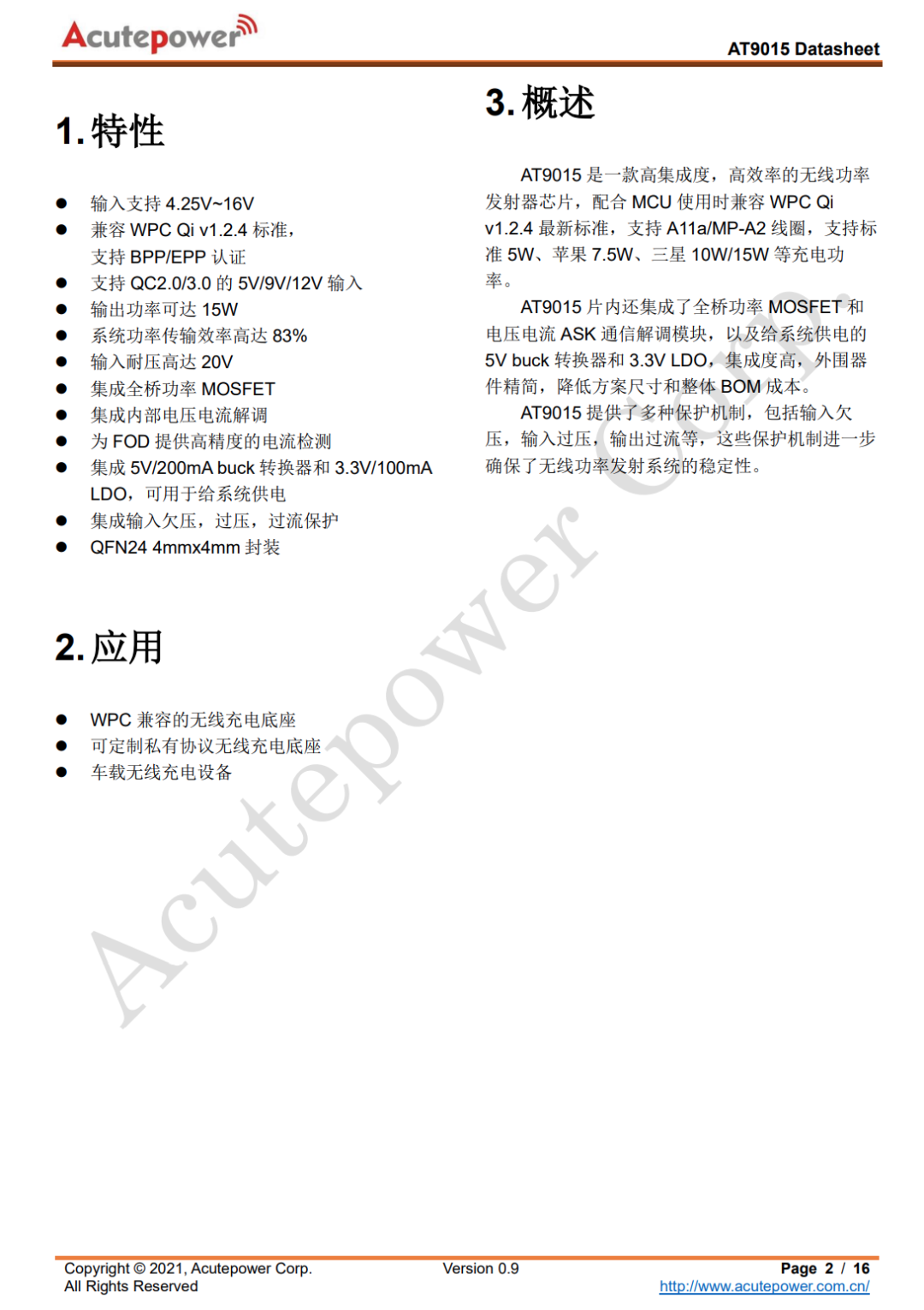

锐源AT9015是一款高集成度，高效率的无线功率发射器全桥芯片，配合MCU使用时兼容WPC Qi v1.2.4最新标准，支持BPP/EPP认证，芯片供电电压范围为4.25-16V，支持常用的5/9/12V输入电压，且输入耐压高达20V，无需外置过压保护器件。

AT9015支持A11a/MP-A2/A28线圈，支持标准5W、苹果7.5W、三星10W/15W等充电功率。AT9015片内还集成了全桥功率MOSFET和电压电流ASK通信解调模块，以及给系统供电的5V buck转换器和3.3V LDO，集成度高，外围器件精简，降低方案尺寸和整体BOM成本。

AT9015不仅集成ASK通信解调模块、系统供电模块、采用了较小的QFN24 4mmx4mm封装实现简洁PCB布局,还集成了低Rds(on)内阻MOSFET、更小的Ton/Toff时间，从而实现了83%的高效率，并且温升有良好控制。

AT9015内部集成输入欠压、过压和过流保护，可提高无线充整机的可靠性，避免因异常情况损坏。

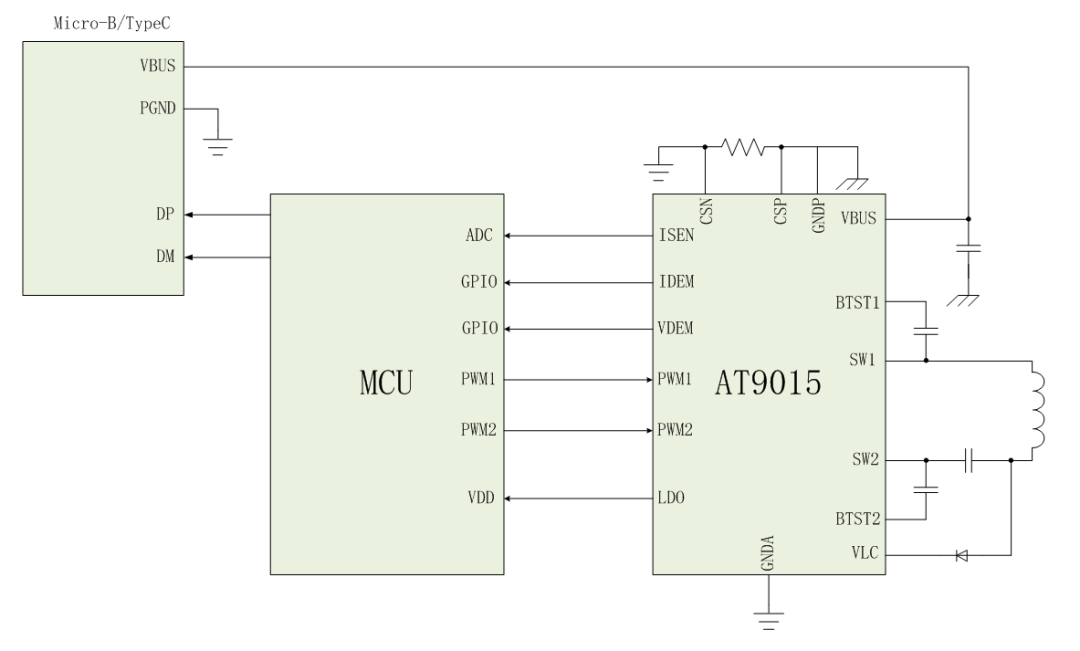

图为锐源AT9015搭配MCU组成的无线充电方案，芯片内置电压电流解调模块，无需外置运放，电路精简。

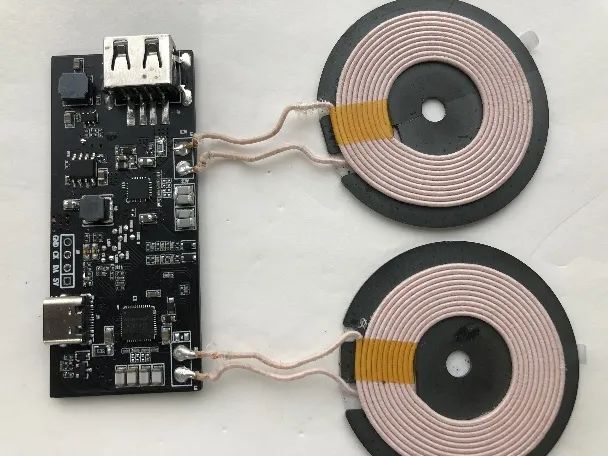

锐源AT8915S无线充电主控配合AT9015无线充电集成功率级组成的一芯双快充无线充电方案，通过AT8915S预留的GPIO，搭配AT9015，可实现两路无线充电同时快充，支持定频调压等无线充电，外围极简，无需外置运放等元件。

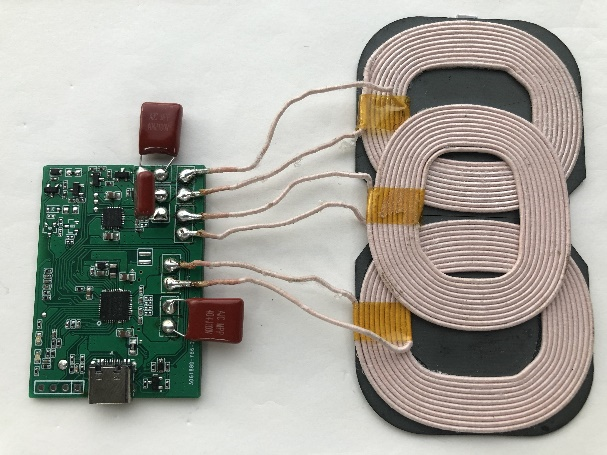

锐源AT8915无线充电主控搭配AT9015无线充电集成功率级组成的三线圈无线充电方案。使用两颗芯片内部四个半桥，实现了无需切换MOS的线圈切换，相比传统MOS线圈切换方式，效率提升且温度降低。通过测试板可以看到，外围大幅简化，没有外置切换MOS。

得益于高集成度的设计，AT9015内部集成电压电流解调和无线充电功率级，在实际应用中具有非常高的灵活性，既可以用于全桥功率输出，又可以用于多线圈无线充电驱动。

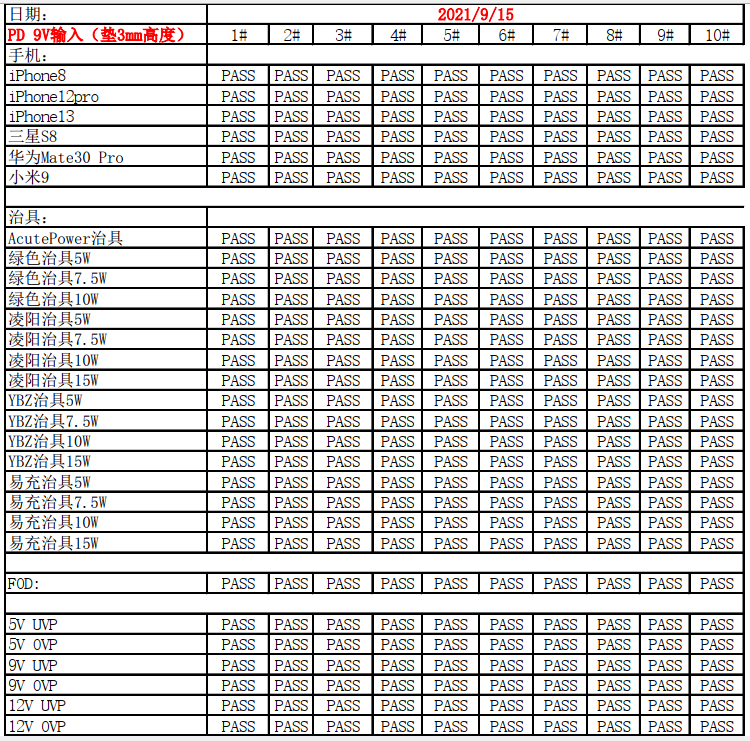

锐源针对主流无线充电手机以及无线充测试工具进行了兼容性测试，9V PD输入测试全部通过。

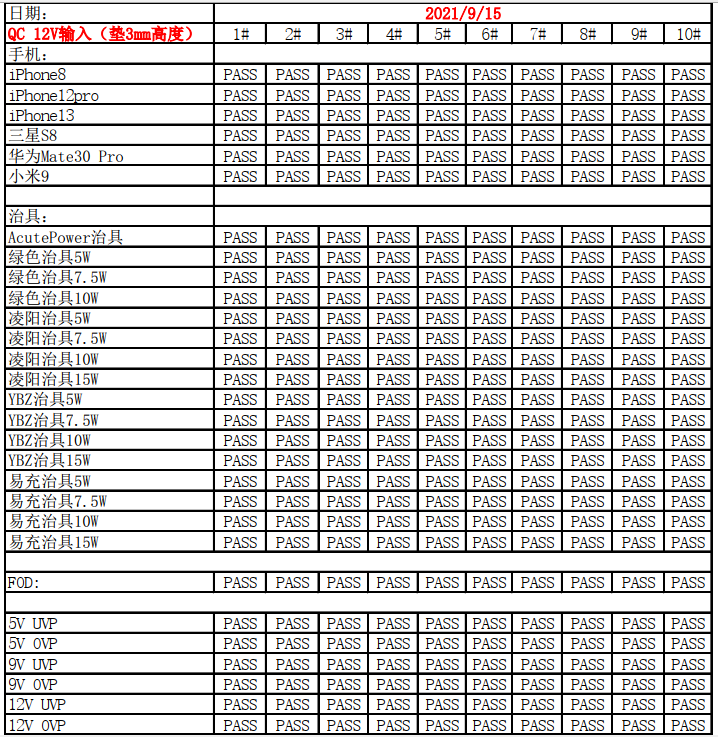

锐源针对主流无线充电手机以及无线充测试工具进行了兼容性测试，12V QC输入测试全部通过。
