零件内控刀深度的简易测量方法

( 1)工作原理

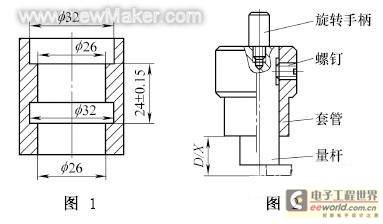

为了测出该零件的内控刀下端面到 32 mm孔端面的深度，我们利用一个偏心的套管量具来测量，用手旋动旋转手柄至偏心最小处将量杆放入零件控刀槽，然后再利用旋转手柄将量杆旋至偏心最大处以使量杆底平面接触工件控刀槽底端面，凭借手指触摸的感觉，或借助与刀口尺观察光隙的方法，确认量杆的上端面位于套管的台阶 0. 3mm之间，或与台阶任一端面平齐，则被测尺寸合格。

( 2)量具的要求

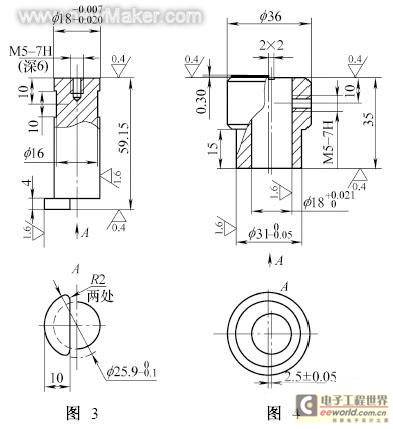

①量杆要求上下工作面进行研磨以达到图样要求,并延长其使用寿命 ;要使得装配后量杆转动时无阻滞感，则它与套管配合处精度要求较高 (见图 3)。

②套管它同样要求上下工作面进行研磨以达到图样要求，并延长其使用寿命 ;由于它是整套量具中相对复杂的件，与量杆配合的孔精度要求较高，而偏心尺寸只需满足测量需求即可，故该尺寸精度要求并不高 (见图4)。

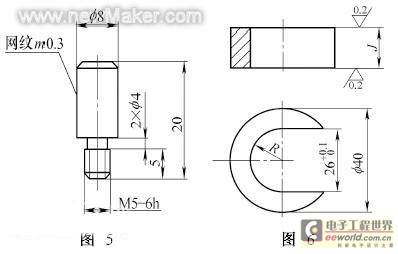

旋转手柄 :为了转动测零件时简单可靠，在手柄上部进行了滚花加工并用螺纹与量杆联接(见图 5)。

校对量规 :大批量生产中量具使用的频次高，磨损也就会加快 ;为了使量具始终在受控范围内我们要定期用校对量规校对量具 ;在技术要求上，它的上下平面表面粗糙度值要求要低于量规的表面粗糙度值 (见图 6)。
