中、小功率三极管性能好坏应如何检测

　　(1)三极管性能好坏的检测

　　1)三极管极间电阻的测量  通过测量三极管极间电阻的大小，可以判别管子的内部是否短路、断路。方法是:用万用表的Rx1k挡或Rx1O0挡测量管子的基极与集电极之间的正向电阻与反向电阻，与发射极之间的正向电阻和反向电阻。

　　对于正常的中、小功率三极管而言，正向电阻为几百欧姆至几千欧姆，反向电阻为几百千欧以上。不论是正向电阻还是反向电阻，硅材料的三极管都要比锗材料的三极管的极间电阻高。

　　当测得的正向电阻近似为无穷大时，表明管子内部断路。如果测得的反向电阻很小或为零时，说明管子已被击穿或短路。在检测小功率三极管时应选用万用表的Rx1O0挡或Rx1k挡，绝不能用Rx1挡或Rx1Ok挡，因为前者的电流大，后者的电压较高，都可能造成三极管的损坏。

　　表1列出了对四个常用三极管所测极间正、反向电阻值，供测量时参考。

　　表1常用三极管的极间正、反向电阻

　　2)三极管穿透电流的测量检测PNP管时红表笔接集电极，黑表笔接发射极，万用表的量程为Rx1k挡测得的阻值应在5OkΩ以上。阻值越大，说明管子的穿透电流越小，管子的性能就越好，如果阻值小于25kΩ时，说明管子的穿透电流大，工作不稳定并有很大噪声，不宜选用。检测NPN管时，应将表笔对调测集电极与发射极之间的电阻值，阻值应比PNP管大得多，一般应在几百千欧以上。

　　3)电流放大系数尸值的估测测PNP三极管时，将万用表置于Rx1k挡或Rx1O0挡，把红表笔接集电极，黑表笔接发射极，测其阻值并做记录，然后将1OOk Ω电阻接人电路，如图1所示。接人电阻后的阻值应比不接电阻时要小，即表针的摆动变大，摆动越大说明管子的放大能力越好，如接人电阻后表针仍停留在原位不动，表明管子的放大能力很差。

　　图1三极管β值的估测

　　(a)测量原理;(b)实测方法

　　测量NPN型三极管时，其方法与PNP完全一样，只是把红、黑表笔对调就可以了。

　　(2)三极管的管脚判别三极管的管脚位置，可用万用表的欧姆挡测其极间阻值进行判别。

　　1)基极的判别  将万用表置于Rx1k挡，用黑表笔接三极管的任意一极，再用红表笔分别去接触另外两个电极测其正、反向电阻，百到出现测得的两个电阻都很大。(在测量过程中，如果出现一个阻值很大，另一个阻值很小，此时就需将黑表笔换一个电极冉测)，此时黑表笔所接电极就是三极管的基极b，而且为PNP型管子。当测得的两个阻值都很小时，黑表笔所接就为基极，而且为NPN型管子。

　　2)集电极、发射极的判别  对锗材料的PNP、NPN待测管子，可先用上述方法确定管子的基极b，然后置万用表为Rx1lk挡，再测剩余两个电极的阻值，对调表笔各测一次，在阻值较小的一次测量中，对PNP型管子红表笔所接为集电极，黑表笔所接为发射极。对于NPN型管红表笔所接为发射极，黑表笔所接为集电极。如图2所示。

　　图2锗三极管引脚的判别

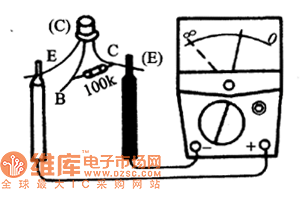

　　对于NPN型硅管可在基极与集电极之间接一个1OOk Ω的电阻，用上述同样的方法，测除基极以外的两个电极间的阻值，其中阻值较小的一次，黑表笔所接就为集电极，红表笔所接就为发射极。如图3所示。

　　图3NPN硅三极管管脚的判别

　　(3)判别三极管是硅管还是锗管根据硅管的正向压降比锗管正向压降大的特点来判断硅管还是锗管。其方法如图4所示。在基极与发射极回路中接入1.5V电池和1Ok Ω电阻，然后用万用表的2.5V挡测其发射极的正向压降，若是0.2-0.3V时，便为锗管，若是0.6-0.8时，便为硅管。

　　图4硅管与锗管铁判别
