传导抗扰度测试的基本测试设备

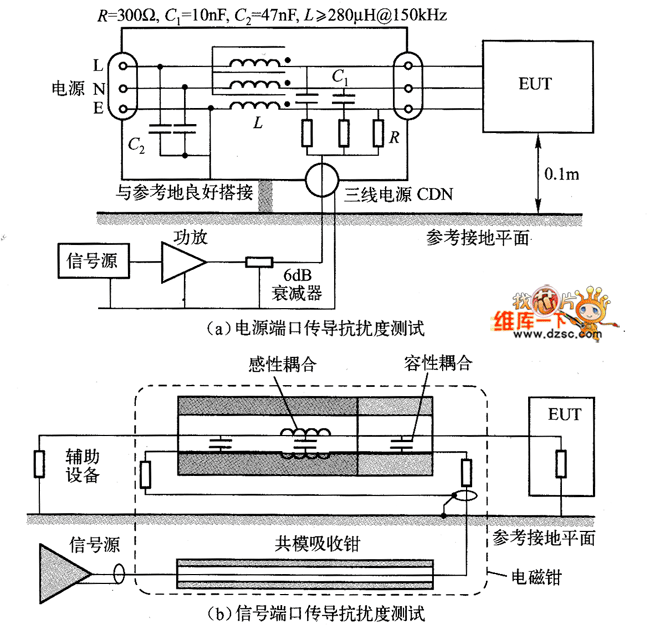

测试仪器的组成框图如图所示，其中（a）为电源端口传导抗扰度测试，（b）为信号端口传导抗扰度测试。

　　（1）射频信号发生器（带宽15OkHz～230MHz，有调幅功能，能自动或手动扫描，扫描点上的留驻时间可设定，信号的幅度可自动控制）。

　　（2）功率放大器（取决于测试方法及测试的严酷度等级）。

　　图 传导抗扰度测试仪器的组成框图

　　（3）低通和高通滤波器（用于避免信号谐波对试品产生干扰）。

　　（4）固定衰减器（衰减量固定为6dB，用以减少功放至耦合网络间的不匹配程度，安装时尽量靠近耦合网络）。

　　（5）CDN和电磁钳。

　　上述仪器如配上电子毫伏计、计算机等可组成自动测试系统。
