指针式绝缘电阻表的使用

　　（1）测量范围（MΩ） 通常仪表的测量范围是指表盘的指示范围（如有其他量程挡，应乘以量程倍率系数）。按国家检定规程规定，表盘的指示值分为Ⅰ、Ⅱ、Ⅲ三个区段，如图所示。Ⅰ区段为起始刻度点到Ⅱ区段起始点；Ⅱ区段最长，一般不得小于标度尺全长的50％；Ⅲ区段为Ⅱ区段终点到标度尺终点。通常，Ⅰ、Ⅲ区段为低准确度区，Ⅱ区段具有最高测量准确度。绝缘电阻表的测量范围是指标度尺Ⅱ区段示值范围。图示出的绝缘电阻表测量范围是10～500MΩ。

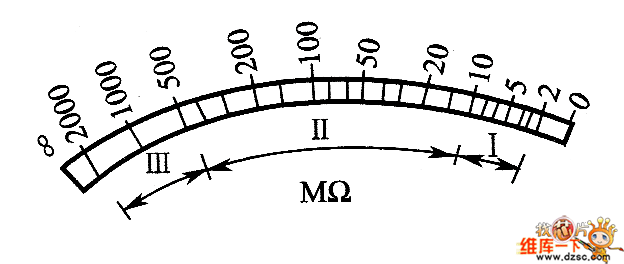

　　图 绝缘电阻表表盘标度尺

　　（2）绝缘电阻表的选择 由于被测电气设备工作电压、工作环境湿度不同，因此对绝缘程度的要求亦不同，所以应按电压等级和测量范围来选择合适的绝缘电阻表。几种常见型号绝缘电阻表的技术参数见表1。

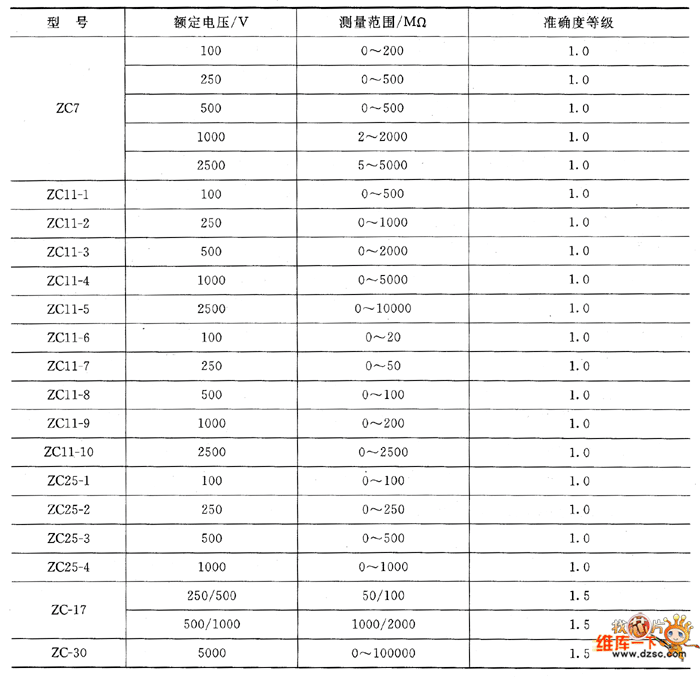

　　表1  绝缘电阻表的技术参数

　　选择绝缘电阻表时，对于工作电压高的电气设备，必须使用额定电压和测量范围大的绝缘电阻表进行测量。例如，低压电力电容器额定电压为0.4kV，但测量时应选用电压等级为1000V、测量范围应为0～2000MΩ的绝缘电阻表。但是也不是说电压等级越高越好，若选择的电压等级超过被测设备绝缘的承受能力，就会对设各绝缘造成破坏。电气设各绝缘电阻及应选择绝缘电阻表的电压等级见表2。

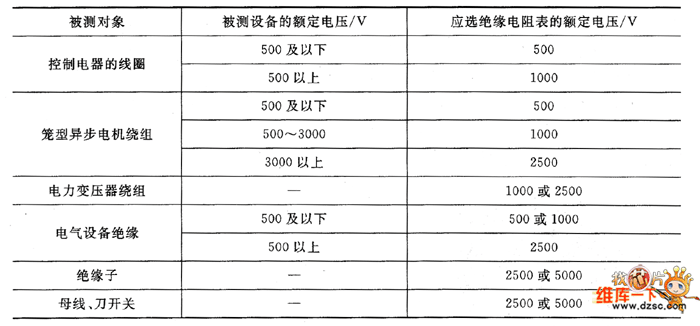

　　表2  电气设备绝缘电阻及应选择绝缘电阻表的电压等级

　　（3）绝缘电阻表的接线 绝缘电阻表在使用时需将线路端子L接被测设各的电气回路，端子E接设备的接地端，端子G接电气回路的外壳。此外，各测量线应单独引线，并应具有良好的绝缘性能。测量时，引线不能绞在一起，否则导线之间的绝缘电阻与被测对象的绝缘电阻相当于并联，会影响测量结果。

　　（4）使用注意事项

　　①使用时要放置平稳。当E、L间开路时，手摇发电机摇到额定转速，观察指针是否指∞；再将L、E短接，慢慢摇发电机，看指针是否指0。晶体管绝缘电阻表不进行短路校验。

　　②被测设各应切断电源，不允许带电。对具有较大电容的设各（如供电线路、大电容器、大变压器等），必须先进行放电，然后再进行测量。

　　③测量电容器、电缆、大容量变压器和电机的绝缘电阻时，因被测对象有一定的充电时间，故手摇发电机以额定转速摇动1min后，才可进行读数。

　　④测量过程中，不能用手去触及被测对象，也不能进行拆接导线等工作。测量完毕后，对具有大电容的设各，必须将被测物体对地短路放电，然后停止手摇发电机转动，这主要是为了防止因电容放电而损坏绝缘电阻表。

　　⑤在测量绝缘电阻时，应保持绝缘电阻表手摇发电机的额定转速为120r／min。当被测设各电容较大时，为避免指针摆动，转速可提高到130r／min。但速度不能忽快忽慢，也不能先快后慢，否则会造成读数误差。

　　⑥测量中，当指针已指0时，不要再继续用力摇发电机，以免损坏测量机构线圈。

　　⑦被测对象表面应擦拭清洁，不应有污物，不然会因漏电而影响测量结果。
